Hallo allemaal,
Iedereen kent inmiddels de Lian Li O11 dynamic wel. Mede ontworpen door onze Duitse overclocker Der8auer.
Een fantastische kast met mooie looks maar ook erg functioneel, voor luchtkoeling dan wel waterkoeling.
Ik heb deze kast al sinds september 2018 op mijn bureau staan en vind het nog steeds 1 van de mooiste kasten die er te krijgen is.
Maar recentelijk heb ik mijn 6 ventilators vervangen voor andere (nieuwe EK Varder RGB
)
Helemaal fijn dat ze ook op PWM werken, mijn vorige namelijk niet.
Ik een aantal weken geleden nog lekker aan het genieten van mijn nieuwe fans, valt mij op dat de onderkant van de kast, wat de intake is bij mij, behoorlijk weinig lucht eigenlijk maar kan doorlaten.
Dit MOET beter kunnen
Een stoffilter gebruik ik al niet, maar de fans moeten wel beschermt blijven.
Nu had ik nog van mijn vorige build wat fan grills liggen in de berging, die tevoorschijn gehaald en daar was het idee.
Bodem eruit, fan grills erin en hallo frisse lucht
Het gereedschap wat ik gebruikt heb is:
- Dremel (met slijpschijf etc.)
- Schilderstape
- Zwarte stift
- M3x16 inbusjes + sluitring en moer
- AMP tang om de bouten op de juiste lengte te knippen
- 3 fans grills 120x120mm

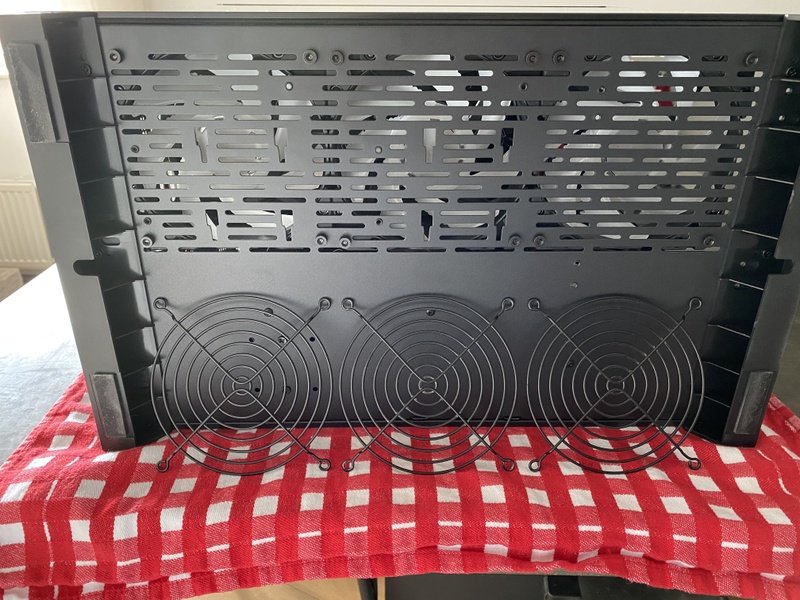

De onderkant
:strip_exif()/f/image/oTAI8Gx74bq1cC809NEpCQDK.jpg?f=fotoalbum_large)

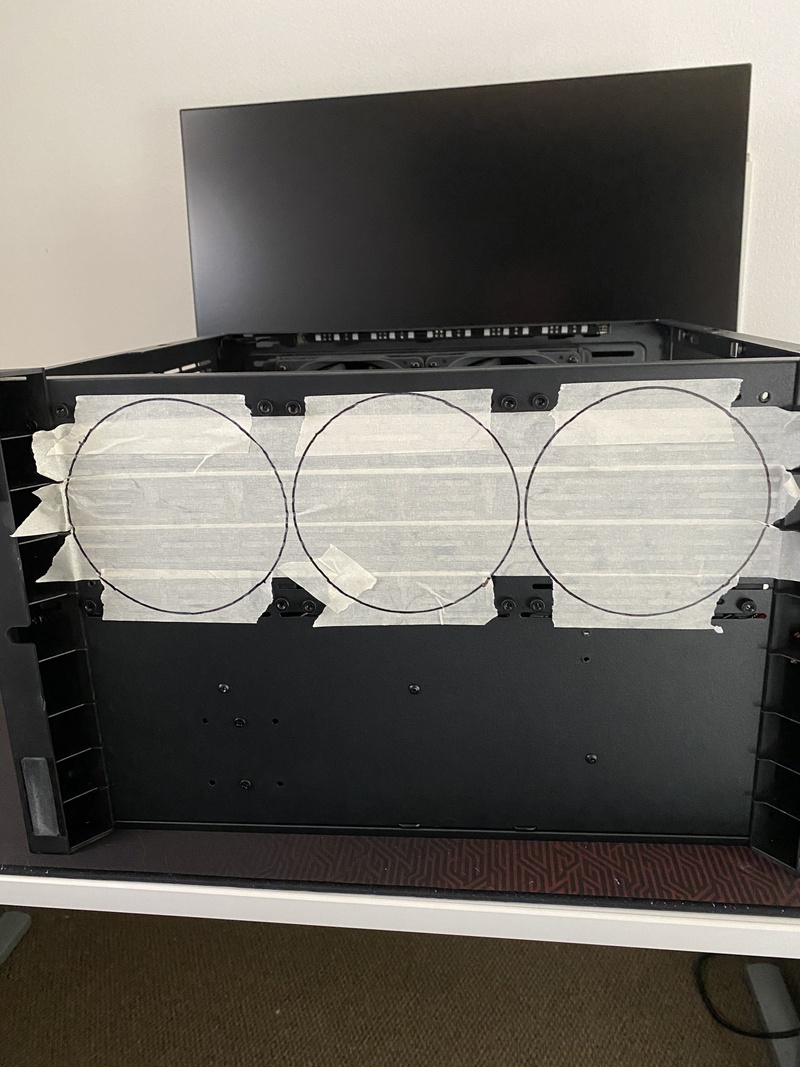

De fan grills zijn ook geschikt voor aftekenen.
:strip_exif()/f/image/s1Co8TrAfudN6Cph0AC2vwaP.jpg?f=fotoalbum_large)

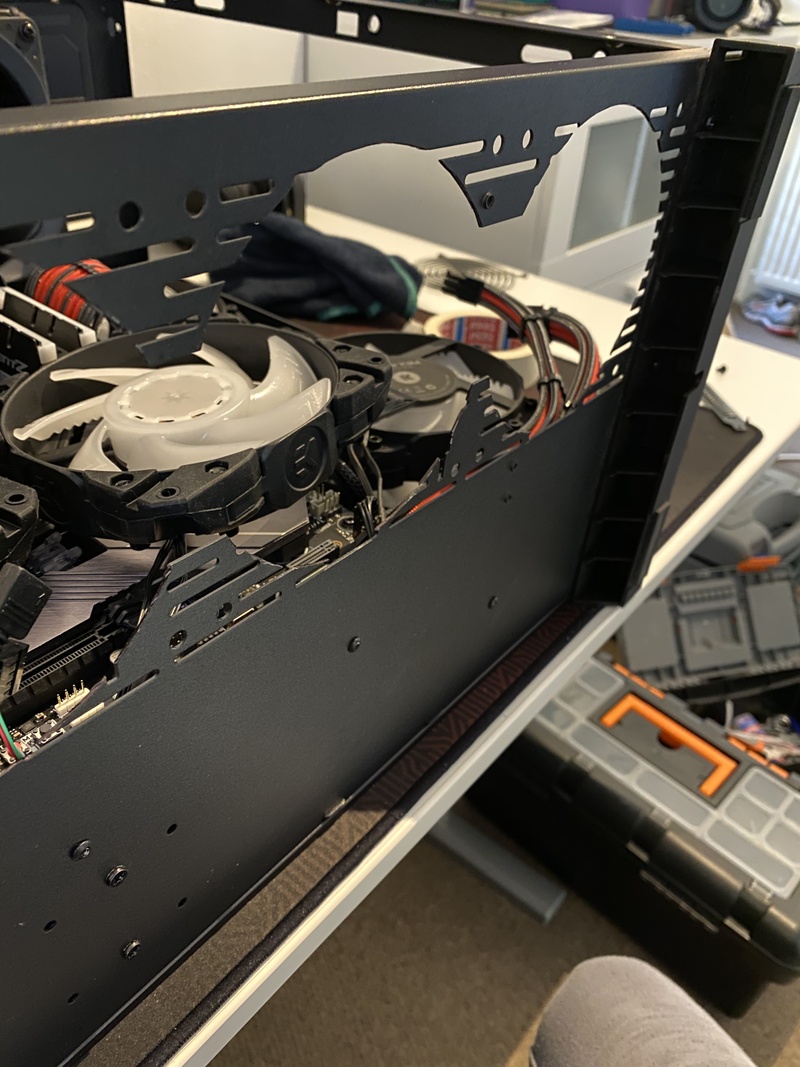

Een halfuur later en 8 slijpschijfjes minder
LET OP, het beste is om alle componenten te demonteren
(of heel goed alles afplakken en zorgen dat er niks geen stof of slijp troep in de pc komt)
:strip_exif()/f/image/7l0cwM8fpmN8ir30X3ZUoJQL.jpg?f=fotoalbum_large)

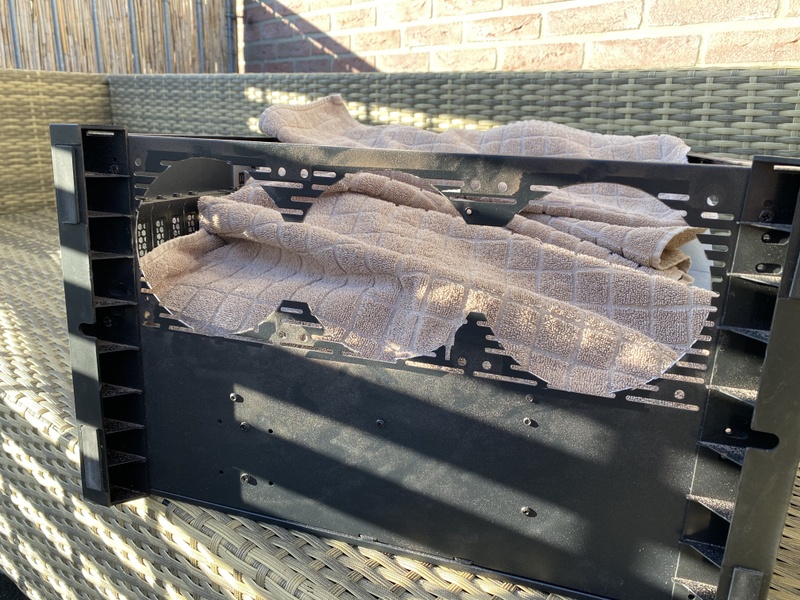

Nu is goed te zien hoeveel airflow de onderkant tegenhoudt
Ik vermoed dat er ongeveer 40-45% open is t.o.v het staal.
:strip_exif()/f/image/Q1sT85ureEKSXf8nMlsvZMEe.jpg?f=fotoalbum_large)
Alles goed schoongemaakt en waar geslepen is netjes met de zwarte stift weer donker gemaakt
:strip_exif()/f/image/GHlID7f73yB8PWs2MInlVNq5.jpg?f=fotoalbum_large)
M3x16 vs M3xiets minder en zwart gemaakt
:strip_exif()/f/image/FouinXjjnxqQktWk7D1b0oIl.jpg?f=fotoalbum_large)
1 klaar, 1 half en 1 niet
:strip_exif()/f/image/JXYLtHnbYOWO6ZLC1W3ZLQZa.jpg?f=fotoalbum_large)
Klaar
:strip_exif()/f/image/P3Cw6xiX4b6WAWvyhgeknAVV.jpg?f=fotoalbum_large)
Het eindresultaat.
Je kan wel zien dat er nu fan grills zitten, maar mede door het witte bureau, niet dat het overigens erg is.
:strip_exif()/f/image/y0gesFtXPvuSKPkQ4tB0VCbd.jpg?f=fotoalbum_large)
:strip_exif()/f/image/R3kVd76PmbJESuLEMMJWkvrp.jpg?f=fotoalbum_large)
Zelf ben ik erg tevreden over het resultaat en het is zeker voor iedereen te doen.
Ik heb zelf geen testresultaten over de temperaturen etc. simpel gezegd had ik daar geen zin in.
Maar ik geloof er wel in dat vooral de GPU nu beter gekoeld kan worden doordat er een betere airflow mogelijk is.
Ik had absoluut geen klachten over de temperaturen van mijn GPU, maar als ze beter kunnen, waarom dan niet? Wij zijn toch Tweakers?
Als iemand vragen heeft over deze modificatie, stel ze gerust.
Groet,
Rutger
