Een maatje van me die op kamers zit (1 appartement met 4 bewoners die allen een privé kamer hebben en 1 gemeenschappelijke ruimte) heeft last van een sterk verouderd netwerk (vooral het dichttrekken van het netwerk door 1 gebruiker bij bijvoorbeeld een grote game-update waardoor de rest een haperende verbinding krijgt), hij heeft bij de huisbaas gevraagd of hij dit wilt oplossen maar aangezien internet niet in het huurcontract staat heeft hij hier volgens zichzelf niks mee van doen. één van de bewoners heeft de verbinding in het verleden op eigen houtje aangevraagd. de begane grond heeft helaas de Ziggo aansluiting in gebruik, we zijn dus aangewezen op de KPN VDSL aansluiting, upgraden qua snelheid van de internetverbinding zit er helaas niet in.
in de huidige situatie komt het wel eens voor dat het complete netwerk wordt dichtgetrokken door 1 gebruiker, in andere appartementen is dan zelfs een low-quality youtube filmpje niet te kijken zonder bufferen.
hieronder een kleine opsomming van de huidige situatie :
in de meterkast hangt een Experiabox, daaraan zit een unmanaged Netgear Prosafe GS108 en vanuit de Netgear loopt naar ieder appartement een UTP cat5E kabel naar een outlet per appartement. 3 gebruikers hebben hier weer een switch aanhangen waarvanuit het netwerk over hun apparatuur (Sonos boxen, playstations, Apple-TV's enz. 2 gebruikers hebben achter die switch ook nog een eigen wi-fi AP hangen) wordt verdeeld, de vierde gebruiker heeft slechts 1 PC die direct zit aangesloten (via de outlet op de experiabox. ik heb nu niet direct in beeld welke hardware dit precies is maar kan dit als het relevant is later wel aanvullen.
qua Wi-Fi wordt slechts gebruik gemaakt van een AP dat in de gemeenschappelijke ruimte hangt, deze biedt vooralsnog voldoende bereik en snelheid, hiermee zijn slechts de GSM's en een enkele tablet verbonden, PC's, laptops en consoles zitten allemaal bekabeld vast.
er zijn nog geen VLANS aanwezig, dit is soms vervelend omdat appartement 1 bijvoorbeeld de Apple-TV of printer van appartement 2 kan zien, het liefst zou ik dus elk appartement zijn eigen VLAN geven als dat mogelijk is.
de wensen zijn :
Inzicht in de bandbreedte die gebruikt wordt per appartement, Live en het liefst ook in een log (alleen bandbreedte, absoluut geen gegevens van welke website zijn bezocht o.i.d.) zodat bij extreem gebruik duidelijk is wie dit veroorzaakt. fijn zou het zijn als alle vier de gebruikers op dit systeem kunnen inloggen om te kijken bij evt. problemen maar dat is niet noodzakelijk.
Eventueel een cap of loadbalancing per poort/VLAN op een moment dat het druk is op het netwerk en de lijn wordt dichtgetrokken. omdat er 2 redelijk fanatieke gamers bij zitten die ook regelmatig updates krijgen van vele GB's die vaak op de achtergrond worden gedownloaded zonder dat de gebruikers hier erg in hebben. het vervelende van een vaste cap per poort/VLAN is dat op de momenten dat het netwerk niet zwaar wordt belast er alsnog een cap op zit, daarom vroeg ik me af of hiervoor een "slimme loadbalancer" bestaat die pas als het drukker wordt op het netwerk de grootverbruikers gaat cappen.
Mijn vragen zijn
1. klopt het dat ik door middel van VLANS de netwerken van de 4 appartementen zo kan scheiden dat ze elkaar niet kunnen benaderen en elkaars apparatuur kunnen zien.
2. zijn er betaalbare switches (of andere apparatuur) die qua logging(alleen bandbreedte, geen bezochte sites o.i.d.) en capping/loadbalancing aan mijn vraag voldoen ?
3. als het antwoord op vraag 1&2 ja is, kunnen jullie mij dan aangeven waar ik verder op dien te letten bij aanschaf van een switch ?
4. de huidige bekabeling is CAT5E, mijn maatje wilt dit ook graag upgraden maar mijn inziens is dit niet nodig, de huidige bekabeling is nog in goede staat, er worden onderling geen grote bestanden uitgewisseld, de internetverbinding is ongeveer 70Mbps up, 25 Mbps down, de huidige poorten op de hardware zijn allen 100Mbps of 1GBps, dan is het toch niet zinvol om de bekabeling te vervangen ?
5. op dit moment is de Experiabox voor het complete netwerk ook gelijk de DHCP server, kan dit zo blijven als er met VLANS gewerkt gaat worden of moet ik per VLAN een router (?) aanschaffen die dit gaat doen ?
6. denk ik sowieso wel de goede kant op, zijn er nog missende zaken in mijn verhaal of zie ik nog dingen over het hoofd ?
Relevante software en hardware die ik nu gebruik
KPN Experiabox V8
Netgear Prosafe gs108
andere apparatuur van de bewoners (kan dat nog specificeren indien dat handig is, heb die gegevens nu niet direct bij de hand)
Wat ik al gevonden of geprobeerd heb
voor mezelf de huidige situatie inzichtelijk gemaakt en de grootste problemen hier uit gehaald, dat zijn dus de zichtbaarheid van elkaars devices (mijn inziens op te lossen met VLANS) en het dichttrekken van het netwerk door 1 enkele gebruiker.
gezocht naar switches met Capping en VLANS, ik kom dan echter uit bij switches in het prijssegment van 500,- of hoger die ook nog veel meer functionaliteit bieden dan dat ik nodig heb.
andere misschien relevante info:
Huisbaas is op de hoogte en akkoord, mocht er geboord/gezaagd/gesloopt moeten worden dan MOET dat in overleg met de huisbaas.
Budget is in totaal zo'n 400€, dit is incl. eventueel aan te schaffen routertjes die DHCP gaan doen op de apparte VLANS (vraag5). minder kosten is natuurlijk altijd fijner.
mijn kennis van netwerken is net boven dat van een gemiddelde n00b maar ben wel bereid om er wat tijd in te stoppen om die kennis te vergroten (komt vast nog wel eens van pas).

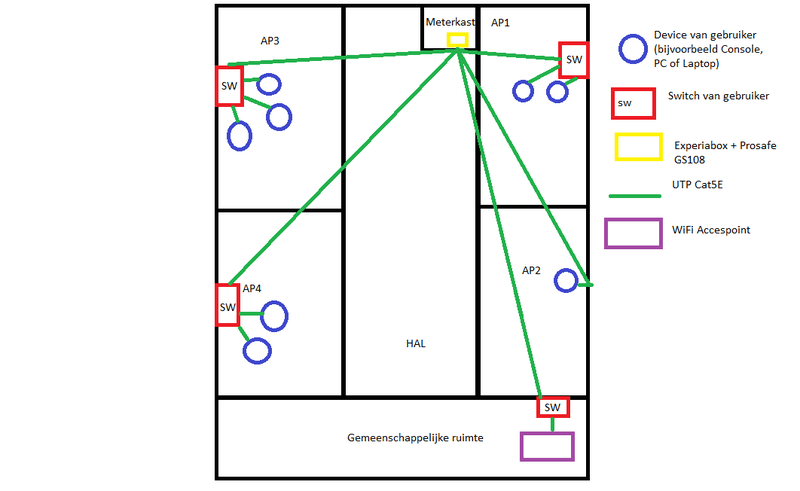

Hieronder nog een tekening met hoe de huidige situatie zit aangesloten.
/f/image/EPBKDbnnWmEZgyNdTRMASr9n.png?f=fotoalbum_large)
in de huidige situatie komt het wel eens voor dat het complete netwerk wordt dichtgetrokken door 1 gebruiker, in andere appartementen is dan zelfs een low-quality youtube filmpje niet te kijken zonder bufferen.
hieronder een kleine opsomming van de huidige situatie :
in de meterkast hangt een Experiabox, daaraan zit een unmanaged Netgear Prosafe GS108 en vanuit de Netgear loopt naar ieder appartement een UTP cat5E kabel naar een outlet per appartement. 3 gebruikers hebben hier weer een switch aanhangen waarvanuit het netwerk over hun apparatuur (Sonos boxen, playstations, Apple-TV's enz. 2 gebruikers hebben achter die switch ook nog een eigen wi-fi AP hangen) wordt verdeeld, de vierde gebruiker heeft slechts 1 PC die direct zit aangesloten (via de outlet op de experiabox. ik heb nu niet direct in beeld welke hardware dit precies is maar kan dit als het relevant is later wel aanvullen.
qua Wi-Fi wordt slechts gebruik gemaakt van een AP dat in de gemeenschappelijke ruimte hangt, deze biedt vooralsnog voldoende bereik en snelheid, hiermee zijn slechts de GSM's en een enkele tablet verbonden, PC's, laptops en consoles zitten allemaal bekabeld vast.
er zijn nog geen VLANS aanwezig, dit is soms vervelend omdat appartement 1 bijvoorbeeld de Apple-TV of printer van appartement 2 kan zien, het liefst zou ik dus elk appartement zijn eigen VLAN geven als dat mogelijk is.
de wensen zijn :
Inzicht in de bandbreedte die gebruikt wordt per appartement, Live en het liefst ook in een log (alleen bandbreedte, absoluut geen gegevens van welke website zijn bezocht o.i.d.) zodat bij extreem gebruik duidelijk is wie dit veroorzaakt. fijn zou het zijn als alle vier de gebruikers op dit systeem kunnen inloggen om te kijken bij evt. problemen maar dat is niet noodzakelijk.
Eventueel een cap of loadbalancing per poort/VLAN op een moment dat het druk is op het netwerk en de lijn wordt dichtgetrokken. omdat er 2 redelijk fanatieke gamers bij zitten die ook regelmatig updates krijgen van vele GB's die vaak op de achtergrond worden gedownloaded zonder dat de gebruikers hier erg in hebben. het vervelende van een vaste cap per poort/VLAN is dat op de momenten dat het netwerk niet zwaar wordt belast er alsnog een cap op zit, daarom vroeg ik me af of hiervoor een "slimme loadbalancer" bestaat die pas als het drukker wordt op het netwerk de grootverbruikers gaat cappen.
Mijn vragen zijn
1. klopt het dat ik door middel van VLANS de netwerken van de 4 appartementen zo kan scheiden dat ze elkaar niet kunnen benaderen en elkaars apparatuur kunnen zien.
2. zijn er betaalbare switches (of andere apparatuur) die qua logging(alleen bandbreedte, geen bezochte sites o.i.d.) en capping/loadbalancing aan mijn vraag voldoen ?
3. als het antwoord op vraag 1&2 ja is, kunnen jullie mij dan aangeven waar ik verder op dien te letten bij aanschaf van een switch ?
4. de huidige bekabeling is CAT5E, mijn maatje wilt dit ook graag upgraden maar mijn inziens is dit niet nodig, de huidige bekabeling is nog in goede staat, er worden onderling geen grote bestanden uitgewisseld, de internetverbinding is ongeveer 70Mbps up, 25 Mbps down, de huidige poorten op de hardware zijn allen 100Mbps of 1GBps, dan is het toch niet zinvol om de bekabeling te vervangen ?
5. op dit moment is de Experiabox voor het complete netwerk ook gelijk de DHCP server, kan dit zo blijven als er met VLANS gewerkt gaat worden of moet ik per VLAN een router (?) aanschaffen die dit gaat doen ?
6. denk ik sowieso wel de goede kant op, zijn er nog missende zaken in mijn verhaal of zie ik nog dingen over het hoofd ?
Relevante software en hardware die ik nu gebruik
KPN Experiabox V8
Netgear Prosafe gs108
andere apparatuur van de bewoners (kan dat nog specificeren indien dat handig is, heb die gegevens nu niet direct bij de hand)
Wat ik al gevonden of geprobeerd heb
voor mezelf de huidige situatie inzichtelijk gemaakt en de grootste problemen hier uit gehaald, dat zijn dus de zichtbaarheid van elkaars devices (mijn inziens op te lossen met VLANS) en het dichttrekken van het netwerk door 1 enkele gebruiker.
gezocht naar switches met Capping en VLANS, ik kom dan echter uit bij switches in het prijssegment van 500,- of hoger die ook nog veel meer functionaliteit bieden dan dat ik nodig heb.
andere misschien relevante info:
Huisbaas is op de hoogte en akkoord, mocht er geboord/gezaagd/gesloopt moeten worden dan MOET dat in overleg met de huisbaas.
Budget is in totaal zo'n 400€, dit is incl. eventueel aan te schaffen routertjes die DHCP gaan doen op de apparte VLANS (vraag5). minder kosten is natuurlijk altijd fijner.
mijn kennis van netwerken is net boven dat van een gemiddelde n00b maar ben wel bereid om er wat tijd in te stoppen om die kennis te vergroten (komt vast nog wel eens van pas).
Hieronder nog een tekening met hoe de huidige situatie zit aangesloten.
:fill(white):strip_exif()/f/image/EPBKDbnnWmEZgyNdTRMASr9n.png?f=user_large)
