wat voor connector is dit?

[ari2asem]

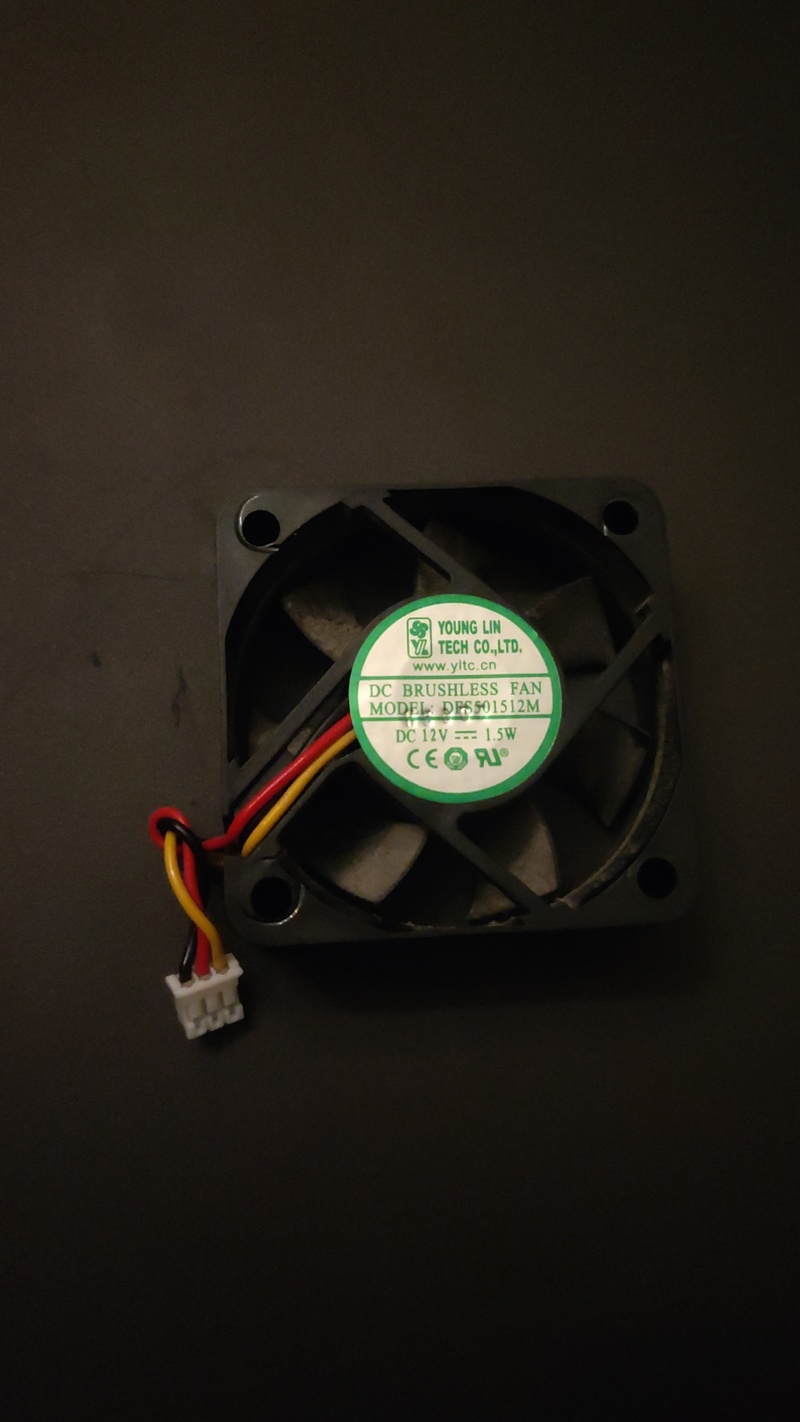

ik heb een kapotte fan (50*50*15mm), dfs501512m

ik kan geen fabrikant gegevens vinden. google geeft allerlei onbelangrijke hits. daarom mijn vraag hier.

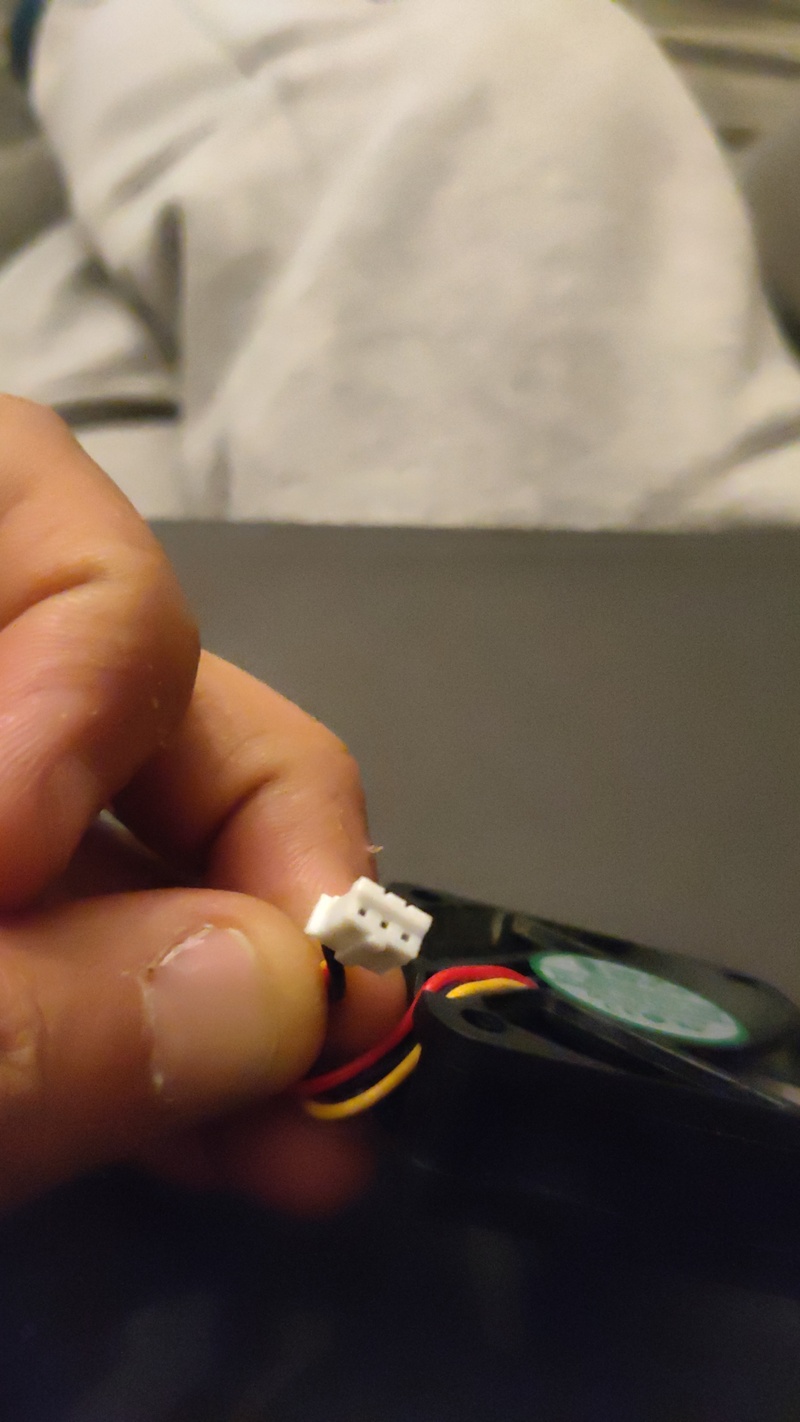

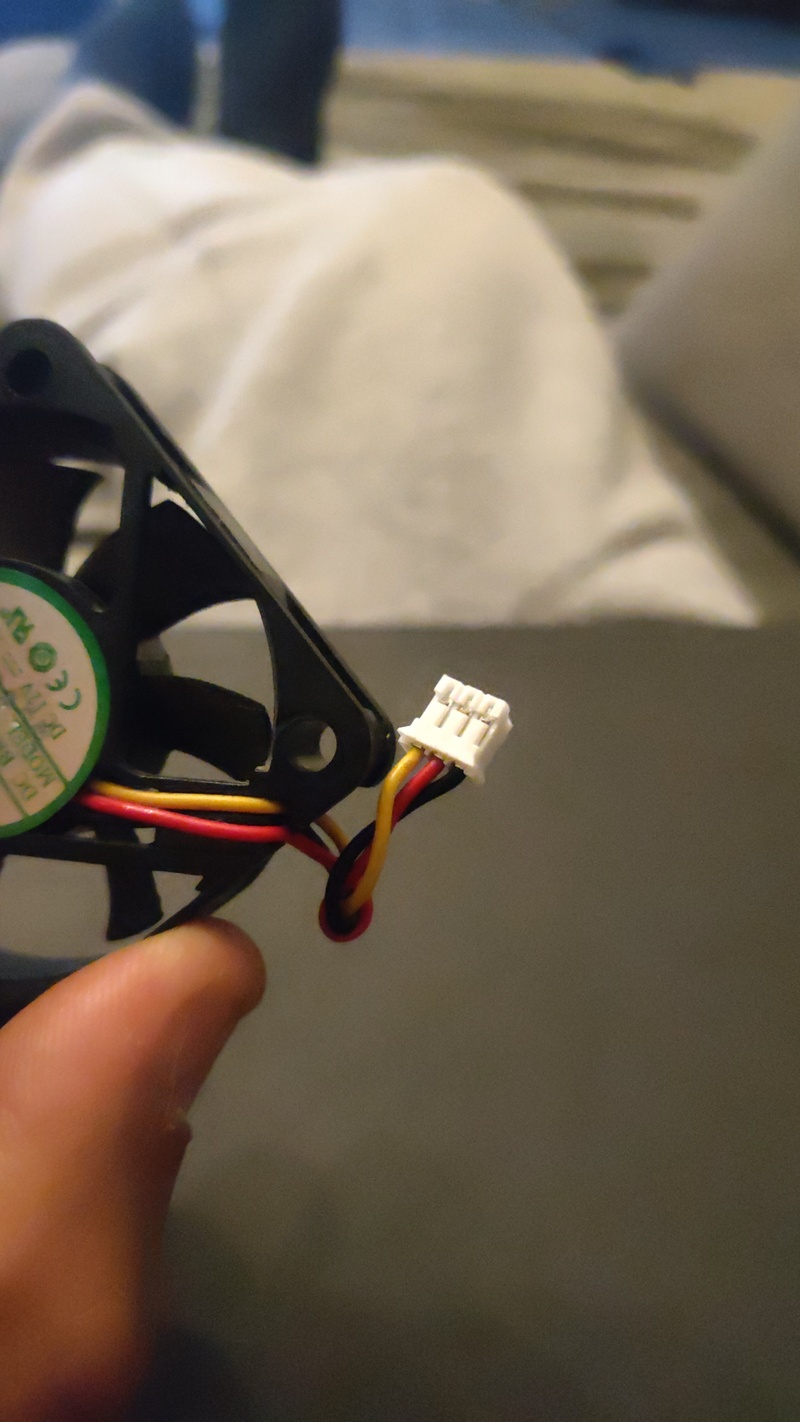

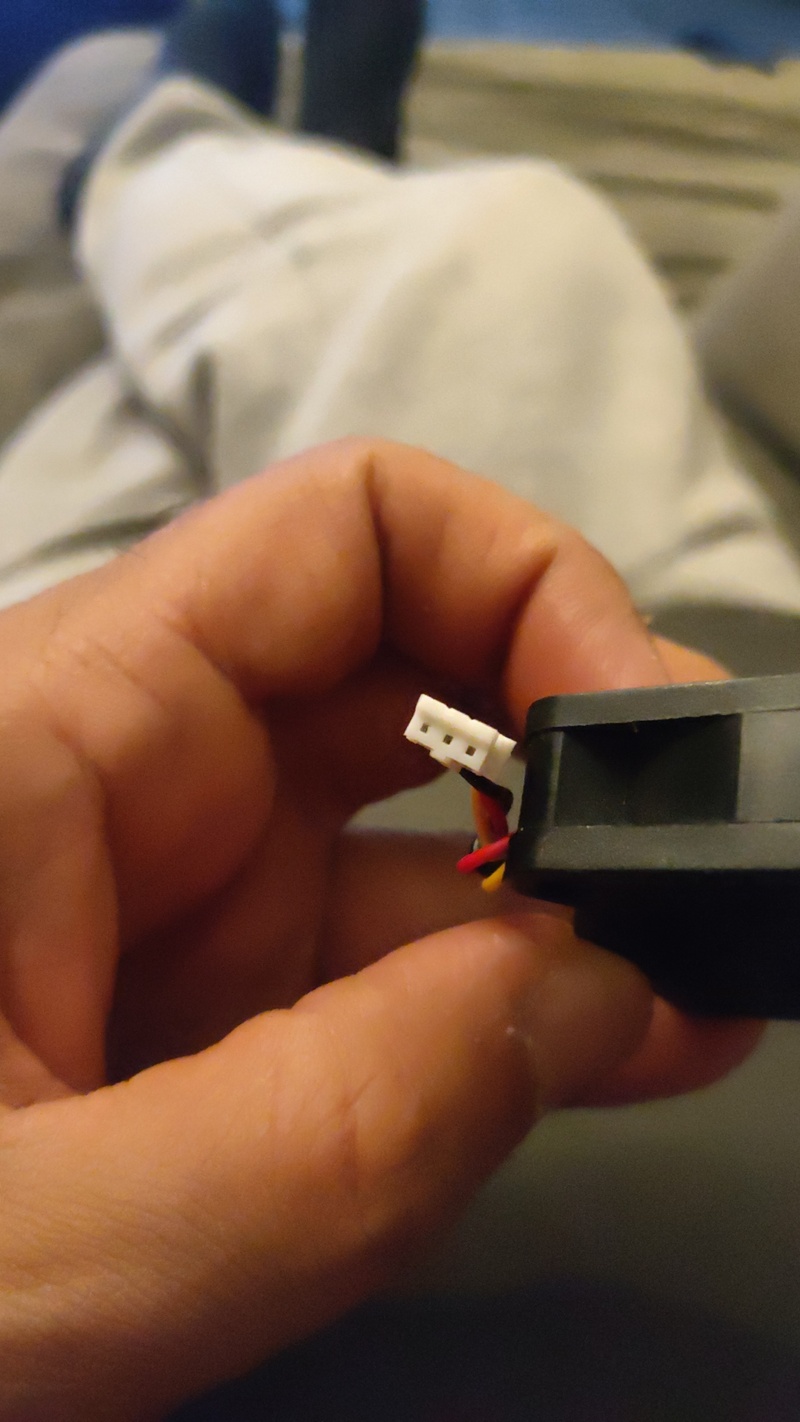

als je naar de foto's kijkt...wie weet wat voor soort connector is dit? type nummer of naam? of fabrikant vd connector? het is 3 pins, maar geen standaard 3pin fan molex.









graag iets concreets melden, want 3 pin vga is niet zo duidelijk...er zijn allerlei soort 3 pins vga connectors...ieamnd een idee?

[Nielson]

Waar komt de fan uit? Denk dat het eenvoudiger is om een fan met de juiste specifaties (toerental, spanning, cfm) er bij te zoeken en het oude kabeltje aan de nieuwe fan te solderen.

[PhaeTom]

Dat is toch gewoon +/-/RPM? in principe kun je gewoon een fannetje pakken op 12v wat hetzelfde vermogen of minder verbruikt en de connector overzetten (solderen) toch? Ik zou niet naar exact die fan op zoek gaan.

[ari2asem]

die komt hier uit

pricewatch: Icy Box IB-2281MSK

het is wel een optie om de kabel door te knippen en te solderen met andere fan.

maar ik wil graag eerst daarmee wachten. want ik ben sowieso heel slecht met solderen. ten 2e wil ik de huidige fan nog niet helemaal kreupel maken (want hij doet het af en toe wel).

cfm is iets van 8,28.

maar eerst even connector type uitvogelen

[Bolletje]

JST PH 2.0 mm 3 pin connector

[ari2asem]

Bolletje schreef op donderdag 16 april 2020 @ 23:53:
JST PH 2.0 mm 3 pin connector

ik had al op de site jst gekeken.

is dit echt PH serie? want XH serie lijkt er ook echt op

[Bolletje]

ari2asem schreef op donderdag 16 april 2020 @ 23:58:
[...]

ik had al op de site jst gekeken.

is dit echt PH serie? want XH serie lijkt er ook echt op

PH heeft bij 3 pin vaak die enkele inkeping.

XH heeft dubbele inkeping.

PH:


XH:



Datasheets hier:
https://www.jst-mfg.com/p...eng/ePH.pdf?5e98d5e3b84f2
http://www.jst-mfg.com/product/pdf/eng/eXH.pdf?5e98d5abe83b2

Als je een schuifmaat hebt kan je het even opmeten, dan weet je het zo. Verschil is de 2.0 (PH) vs 2.5 (XH) pitch.

[muppet99]

@ari2asem kun jij bevestigen dat dit de juiste connector is? Ik heb ook net twee fans die beginnen te rammelen. Nu heb ik al twee Noctua 4 mm fans liggen en zijn de adapters onderweg. Maar ik wil graag zeker weten dat ik de juiste bestel

Blijkbaar hebben ze bezuinigd op de fans....

[ari2asem]

@muppet99 ja, de connectors die ik heb, is jst ph. 3 pinnen met 1 uutstulping in het midden.

je kunt ze bij okaphone bestellen. ik heb ze bij okaphone gehaald. wat je dan krijgt is, wat je in de 1ste foto van @Bolletje ziet....

maar wat voor adapter heb jij besteld? of wil je bestellen??

want ik ben ook op zoek naar ph -->> 3 of 4 pin molex...

[muppet99]

Ik heb een fanadapter besteld van 40mm naar 50mm. Ik wil namelijk de stille noctua fans gebruiken. Ik heb gewoon een Thingiverse naar een collega met een 3d printer gestuurd

Maar ik bestel dan een stekker (jst-ph) met een stuk draad, waar ik zelf een juiste fan stekker voor de noctua op monteer (soldeer). Bij de noctua fans worden namelijk een aantal kabels meegeleverd, die ik wel kan verknippen zonder de originele fan aan te passen.

[ari2asem]

@muppet99 aha, dus je gaat solderen...ik dacht dat je het over connector adapter had.

even over solderen...ik heb het ook geprobeerd te solderen. 3pin molex fan met deze ph-connector.

ik heb ze kleur voir kleur gesoldeerd, toen draaide mijn fan niet. toen heb ik rood en geel kruislinks gesoldeerd. toen draaide fan wel. het kan aan mijn hardware liggen waar de fan op aangesloten wordt (icy box 2.5 inch behuizing met 8 trays voor 2* 5.25inch bay).

maar uiteindelijk heb ik mijn fans met 3pin molex aangesloten op een 3pin molex hdd -->> 3pin molex fan adapters...

veel succes met je soldeer werk :-)
