Weerstand waarde

[PeeVv]

Beste Tweakers,

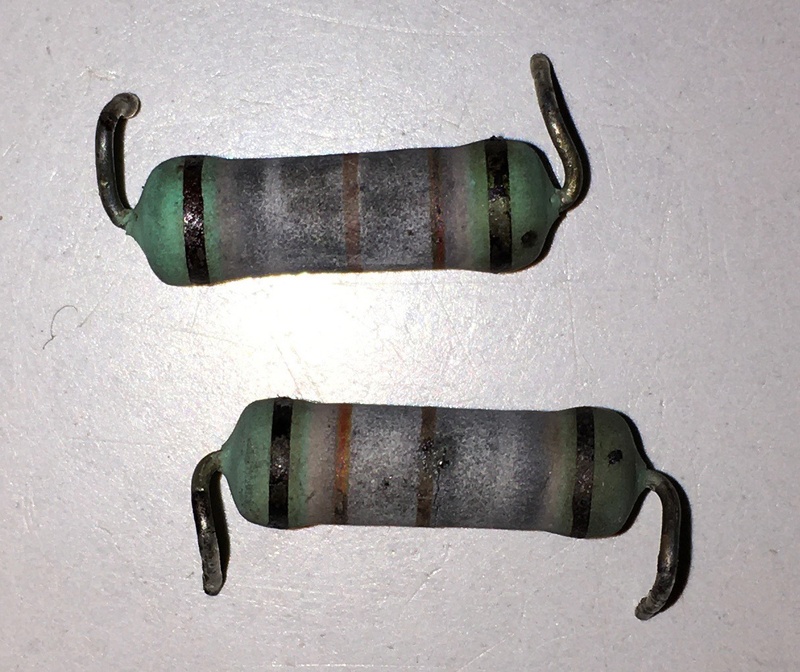

Een van mijn omvormers heeft helaas de geest gegeven (Kostal Piko 3.6). Nu probeer ik deze te repareren maar loop ik tegen een probleem aan. De volgende weerstanden zijn doorgebrand, echter kan ik geen waarde vinden bij deze kleuren:



Kunnen dezelfde weerstanden te zijn, op de foto liggen ze gespiegeld aan elkaar, echter lijken de kleuren anders maar dat kan door de warmte komen. Kleuren lijken me dan zwart-wit-bruin-oranje-zwart (of gespiegeld). Twee zwarte uiteindes lijkt echter niet mogelijk te zijn, terwijl deze toch wel duidelijk beide zwart zijn. Iemand een idee wat het zou kunnen zijn?

[680x0]

Hiermee eens proberen ?

https://www.digikey.com/e...esistor-color-code-4-band

[PeeVv]

680x0 schreef op dinsdag 14 april 2020 @ 16:16:
Hiermee eens proberen ?

https://www.digikey.com/e...esistor-color-code-4-band

Heb ik inderdaad naar gekeken, echter kan bij een 5-bands weerstand het einde nooit zwart zijn. Dit zou dan een andere betekenis moeten hebben, ik weet echter niet welke. En ik weet dan dus ook niet welke kant het begin is in het geval van 4-bands, door de vervaagde kleuren kunnen beide kanten het begin zijn.

Dichtste bij komt dan zwart-oranje-bruin-zilver, Resistor: 30 Ohms 10%, als ik uitga van de kleur van de onderste weerstand. Echter weet ik dan nog niet wat de laatste zwarte band betekent.

[Poekie]

Misschien is de laatste band bruin ipv zwart?
Ik heb sowieso het idee dat bij de onderste bruin en oranje andersom zitten dan bij de bovenste (boven zwart, (wit?), oranje, bruin, zwart(? bruin?) en onder zwart, oranje, bruin, (wit?), zwart(? bruin?)).

Kan je niet bij een van je andere omvormers kijken wat daar de kleuren zijn?

[ Voor 13% gewijzigd door Poekie op 14-04-2020 17:50 ]

[Yucon]

Zit er niet nog een soortgelijke werkende weerstand naast? Dan kun je die doormeten.

[PeeVv]

Poekie schreef op dinsdag 14 april 2020 @ 17:46:
Misschien is de laatste band bruin ipv zwart?
Ik heb sowieso het idee dat bij de onderste bruin en oranje andersom zitten dan bij de bovenste (boven zwart, (wit?), oranje, bruin, zwart(? bruin?) en onder zwart, oranje, bruin, (wit?), zwart(? bruin?)).

Kan je niet bij een van je andere omvormers kijken wat daar de kleuren zijn?

Het is inderdaad lastig te zien welke kleur nou welke is. Andere omvormers zijn helaas van een ander merk.

Yucon schreef op dinsdag 14 april 2020 @ 17:52:
Zit er niet nog een soortgelijke werkende weerstand naast? Dan kun je die doormeten.

Dit zijn de enige twee weerstanden van dit type, rest is significant anders.

Ik heb trouwens al contact opgenomen met de fabrikant, deze geven echter geen info, geven alleen de optie om het door hen te laten repareren. Aangezien het al een tweedehands omvormer is zullen de kosten daarvan te hoog zijn.

[ Voor 12% gewijzigd door PeeVv op 14-04-2020 18:28 ]

[Yucon]

Als je dit plaatje bekijkt kon het wel eens zijn dat bij die van jou de kleuren door de verhitting verkleurd zijn



https://www.photovoltaikf...5-5-defekt-bauteilswerte/

[ Voor 17% gewijzigd door Yucon op 14-04-2020 19:46 ]

[Polyphemus]

Heb je hier misschien wat aan?

http://v.idsl.pl

Zijn foto's van de PCB's, ik kan alleen niet inschatten of het overeenkomt met jouw omvormer.

[PeeVv]

Polyphemus schreef op woensdag 15 april 2020 @ 08:56:
Heb je hier misschien wat aan?

http://v.idsl.pl

Zijn foto's van de PCB's, ik kan alleen niet inschatten of het overeenkomt met jouw omvormer.

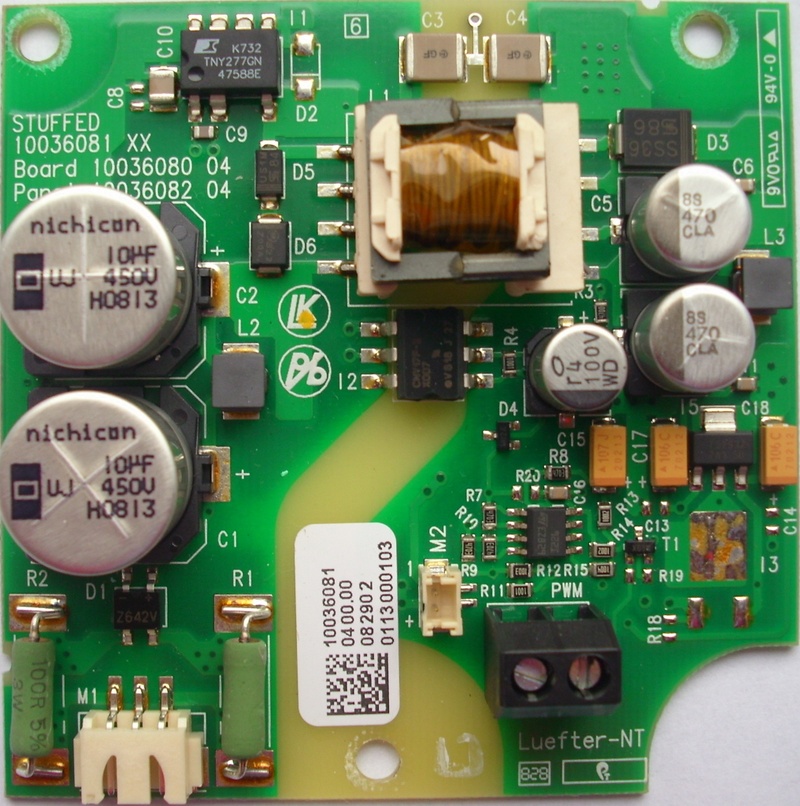

Ah wauw, goed gevonden! Deze printplaat lijkt net anders te zijn aangezien ze van de 5.5 zijn. De waardes hier zijn 100 Ohm, 3W 5%.


Linksonder, groene weerstanden.

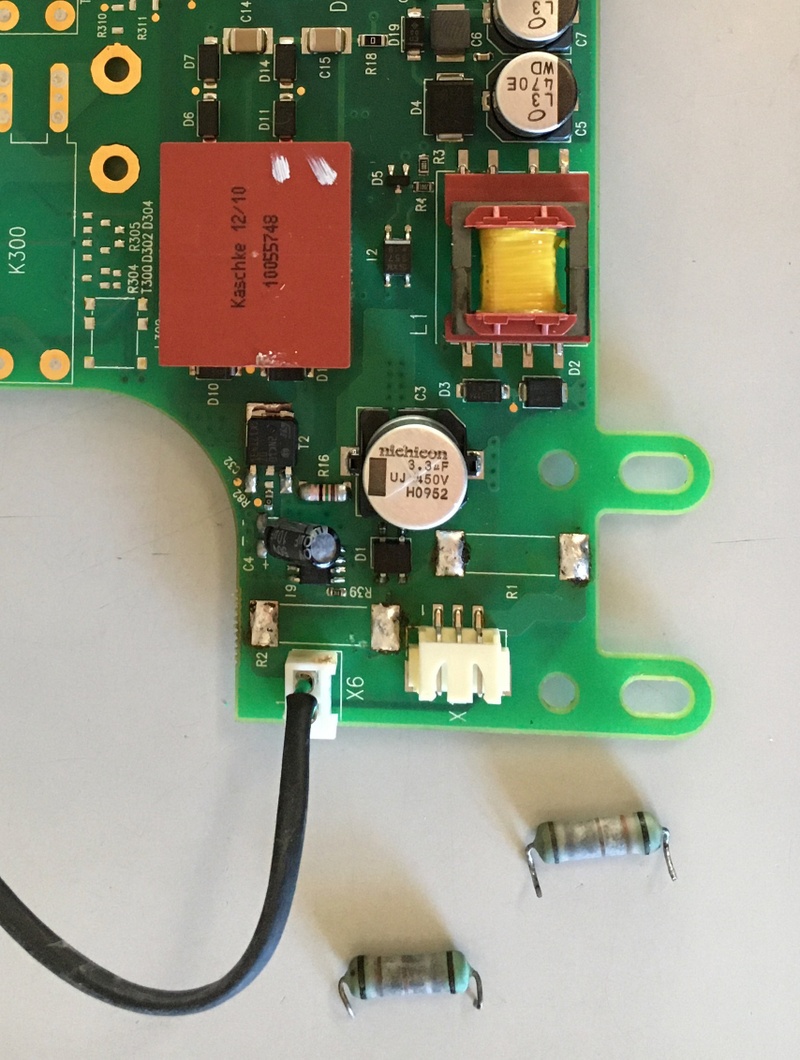

Mijn omvormer, weerstanden zijn hier ook R1 en R2. Er zit echter wel een verschil in verschillende componenten, geen flauw idee of de weerstandswaarden dan ook anders zijn.

[lmno31]

Kan je niet proberen om ze schoon te maken met een schuursponsje? Misschien dat de kleuren dan beter zichtbaar zijn.

[Polyphemus]

PeeVv schreef op woensdag 15 april 2020 @ 13:30:
[...]

Ah wauw, goed gevonden! Deze printplaat lijkt net anders te zijn aangezien ze van de 5.5 zijn. De waardes hier zijn 100 Ohm, 3W 5%.

[Afbeelding]
Linksonder, groene weerstanden.

[Afbeelding]
Mijn omvormer, weerstanden zijn hier ook R1 en R2. Er zit echter wel een verschil in verschillende componenten, geen flauw idee of de weerstandswaarden dan ook anders zijn.

R1 op de eerste foto is 100R, dus 100 Ohm. Maar met de beste wil van de wereld kan ik dat niet van de kleurcombi van jouw weerstanden maken...

Misschien is het mailen van Kostal in Duitsland nog een optie. Zij zullen de schema's hebben en je misschien wel de waarde kunnen verklappen...

[PeeVv]

lmno31 schreef op woensdag 15 april 2020 @ 13:35:
Kan je niet proberen om ze schoon te maken met een schuursponsje? Misschien dat de kleuren dan beter zichtbaar zijn.

Ik heb de omvormer nu niet thuis liggen, eind van de week wel weer, zal dat dan eens proberen.

Polyphemus schreef op woensdag 15 april 2020 @ 15:14:
[...]


R1 op de eerste foto is 100R, dus 100 Ohm. Maar met de beste wil van de wereld kan ik dat niet van de kleurcombi van jouw weerstanden maken...

Misschien is het mailen van Kostal in Duitsland nog een optie. Zij zullen de schema's hebben en je misschien wel de waarde kunnen verklappen...

Elke waarde die ik eruit haal is significant hoger, kom inderdaad met geen mogelijkheid op 100 of dicht daarbij. Heb Kostal al gemaild, zij geven echter geen enkele info. Ze geven alleen aan dat ik de omvormer kan aanmelden voor garantie, maar kijkend naar de prijs van de omvormer (150 euro van Marktplaats) is dit het zeer waarschijnlijk niet waard.

In een discussie op photovoltaikforum is de enige bijdrage van Kostal ook alleen dat de garantie vervalt als je zelf gaat klussen

[jj85]

PeeVv schreef op woensdag 15 april 2020 @ 13:30:
[...]

Ah wauw, goed gevonden! Deze printplaat lijkt net anders te zijn aangezien ze van de 5.5 zijn. De waardes hier zijn 100 Ohm, 3W 5%.

[Afbeelding]
Linksonder, groene weerstanden.

[Afbeelding]
Mijn omvormer, weerstanden zijn hier ook R1 en R2. Er zit echter wel een verschil in verschillende componenten, geen flauw idee of de weerstandswaarden dan ook anders zijn.

Volgens mij vergelijk je met de verkeerde foto.
Lijkt me te gaan om deze printplaat en dan een slag gedraaid. Het stukjej waar de betreffende weerstanden zitten valt helaas net van de foto af (linksonder)
http://v.idsl.pl/images/we_g.jpg

[Sine]

Gezien de kleur van het lichaam konden dat zomaar eens fusible weerstanden zijn. Let daar op als je ze vervangt.

[PeeVv]

jj85 schreef op woensdag 15 april 2020 @ 22:07:
[...]

Volgens mij vergelijk je met de verkeerde foto.
Lijkt me te gaan om deze printplaat en dan een slag gedraaid. Het stukjej waar de betreffende weerstanden zitten valt helaas net van de foto af (linksonder)
http://v.idsl.pl/images/we_g.jpg

Ik heb het idee dat er twee varianten op de site staan. Jouw foto is inderdaad degene die overeenkomt met mijn omvormer, maar het relevante stuk valt er inderdaad net af

Dit schema lijkt in ieder geval overeen te komen met mijn omvormer, O.a. F3610M2 zit op mijn omvormer op dezelfde printplaat als de twee weerstanden. Dan zijn R1 en R2 dus 100 ohm.

Einde van de week kan ik weer bij de omvormer, dan kan ik even goed dingen vergelijken en kijken of het schema inderdaad echt overeen komt.

Sine schreef op woensdag 15 april 2020 @ 22:30:
Gezien de kleur van het lichaam konden dat zomaar eens fusible weerstanden zijn. Let daar op als je ze vervangt.

Is dat op een bepaalde manier te herkennen?

[Sine]

De kleur en vorm wijkt af van een "normale" weerstand, meestal zijn ze iets groter, en ze hebben een poreuze buitenkant.

De kleuren lijken te verschillen per fabrikant, maar ik ken ze in grijs, groen en donkerrood.

https://www.circuitspedia.com/what-is-fusible-resistor/
