Hoe moet ik Dimmer voor LEDSTRIP aansluiten

[kuwerti]

Beste allemaal,

Ik heb redelijk wat elektronica kennis, maar ik kom er even niet uit.
Wat voor een hardware heb ik:
• een Ledstrip
• 220V-12V trafo

• Mi-Light 0/1-10V Dimming Driver

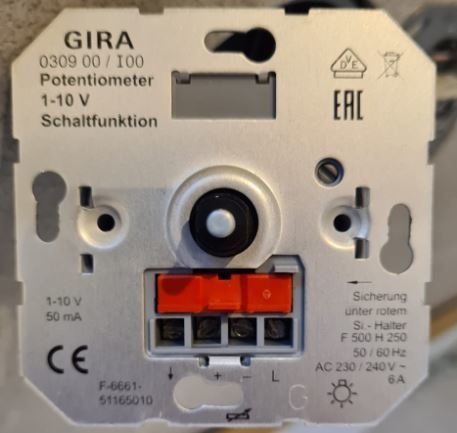

• GIRA potentiometer met schakelaar 1-10 Volt (030900)


De grote vraag is: hoe moet ik dit nu aansluiten? Wat ik niet snap zijn de 4 aansluitingen op de GIRA dimmer. Ik heb begrepen dat ik alle 4 de aansluitingen van deze dimmer moet gebruiken, maar geen idee hoe. Kan iemand mij helpen hiermee?

[mcDavid]

Begin eens van wie of waarom je dat begrepen hebt...

En heb je al een aansluitschema gezocht?

[WEBsel]

Hier vindt je de handleiding

[kuwerti]

Bedankt. Dat schema heb ik ook gevonden, maar ik snap dan niet hoe ik die MiLight moet aansluiten.
\Hieronder het schema van GIRA:


ik moet op de miLight de + - L en N aansluiting hebben.

maar als ik op mijn MiLght kijk dan heb ik de volgende aansluitingen:



zijn nu de L en de N uit het bovenstaande plaatje (die van GIRA) hetzelfde als de 1-10V en de GND uit het onderste plaatje?


en waar zit nu de ledstrip op het GIRA plaatje? zijn dat de twee uitgaande pijltjes?

[ Voor 22% gewijzigd door kuwerti op 13-04-2020 19:13 ]

[WEBsel]

Oh, dat wist ik niet.
Nee, die ( 8 ) is niet per definitie je Mi.Light. Hier moet nog een trafo of adapter voor om van 230V~ naar 12-24V DC te gaan. Heb je die niet liggen?

[kuwerti]

WEBsel schreef op maandag 13 april 2020 @ 19:12:
Oh, dat wist ik niet.
Nee, die ( 8 ) is niet per definitie je Mi.Light. Hier moet nog een trafo of adapter voor om van 230V~ naar 12-24V DC te gaan. Heb je die niet liggen?

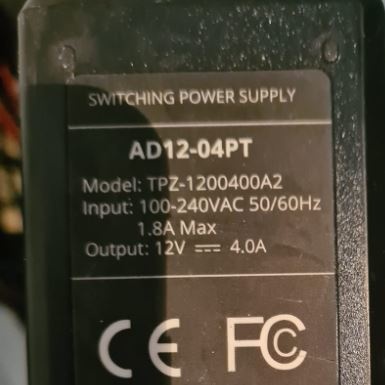

jazeker. ik heb een trafo liggen (zie ook mijn post) deze:

[Ikke_niet]

Op die driver laat je aan de linkerkant de voeding binnen komen in dit geval de 12v van de adapter
de rechter kant de twee bovenste aansluiten op de ledstrip
rechts de twee onderste D+ 1-10en D1 gnd aansluiten op de girodimmer op de plus en min.
Blijven de giro de twee buitenste over hierop sluit de fase en nul aan van het lichtnet

[jeroen3]

Wat je hebt in die Gira een drukknop tussen L en het pijltje, en een potentiometer tussen + en -.

Je "switching power supply" gaat naar je Mi-Light input.
Je Gira +/- gaan naar de Mi-light GND en 1-10V D+.
Je Gira L en pijltje gaan naar e Mi-light GND en PUSH. (dimmer is potmeter of pushdimming)
Je LED strip gaat uiteraard op LED+ en LED-.

Zoals ook in de handleiding:

[ Voor 41% gewijzigd door jeroen3 op 13-04-2020 20:55 . Reden: het is een drukknop ]

[Xander]

@jeroen3 op die manier kun je dimmen met de draaiknop, maar ook door er op te drukken. Dat lijkt me niet gewenst.

Eigenlijk zou je met het drukcontact van de Gira dimmer de WCD waar je de adapter in steekt moeten schakelen.

[jeroen3]

Xander schreef op maandag 13 april 2020 @ 20:49:
@jeroen3 op die manier kun je dimmen met de draaiknop, maar ook door er op te drukken. Dat lijkt me niet gewenst.

Eigenlijk zou je met het drukcontact van de Gira dimmer de WCD waar je de adapter in steekt moeten schakelen.

Dat eerste klopt. Al gecorrigeerd.
Dat tweede is wel ideaal, maar dan moet je voor deze module een impulsrelais toevoegen.

[Xander]

jeroen3 schreef op maandag 13 april 2020 @ 20:54:
[...]

Dat tweede is wel ideaal, maar dan moet je voor deze module een impulsrelais toevoegen.

Nee hoor, het drukcontact van de Gira dimmer functioneert gewoon als reguliere schakelaar.

Als je hiermee de 230V voeding naar de adapter zou schakelen kun je de verlichting dus aan- of uitschakelen.

[jeroen3]

Dan kun je hem gewoon in serie zetten met de switching power supply.
Maar de handleiding heeft het specifiek over een impulsschakelaar, dus ik weet het niet zeker.
Ik zie het al, er zijn twee versies... 0309 en 0308

Zo dus:

[ Voor 22% gewijzigd door jeroen3 op 13-04-2020 21:06 ]

[kuwerti]

jeroen3 schreef op maandag 13 april 2020 @ 21:02:
Dan kun je hem gewoon in serie zetten met de switching power supply.
Maar de handleiding heeft het specifiek over een impulsschakelaar, dus ik weet het niet zeker.
Ik zie het al, er zijn twee versies... 0309 en 0308

Zo dus:
[Afbeelding]

Yes, dit is hem. Het werkt hoor. Dank jullie wel!

[kuwerti]

Xander schreef op maandag 13 april 2020 @ 20:59:
[...]

Nee hoor, het drukcontact van de Gira dimmer functioneert gewoon als reguliere schakelaar.

Als je hiermee de 230V voeding naar de adapter zou schakelen kun je de verlichting dus aan- of uitschakelen.

klopt. zo heb ik het nu ook gedaan
