Raspberry Pi Touchscreen aan de muur

[Knorretje-]

Hoi allemaal,

Omdat ik wegens corona thuis zit van school heb ik iets leuks bedacht om de tijd te doden. Ik wil een Raspberry Pi touchscreen aan de muur op de overloop om een smarthome dashboard op te draaien.

Het resultaat wat ik wil is nagenoeg hetzelfde als op deze link. Echter is dit gebaseerd op een Amerikaans wall outlet, en gaat bij ons dus de Raspberry niet in de outlet passen.

Nu heb ik een beetje rond gezocht op het internet en had ik een idee:
- Raspberry Pi + display boardje hangt in de meterkast.
- Enkel het display hangt boven aan de muur (tegen de outlet)
- Ik trek een 'ribbon cable' van meterkast naar outlet boven

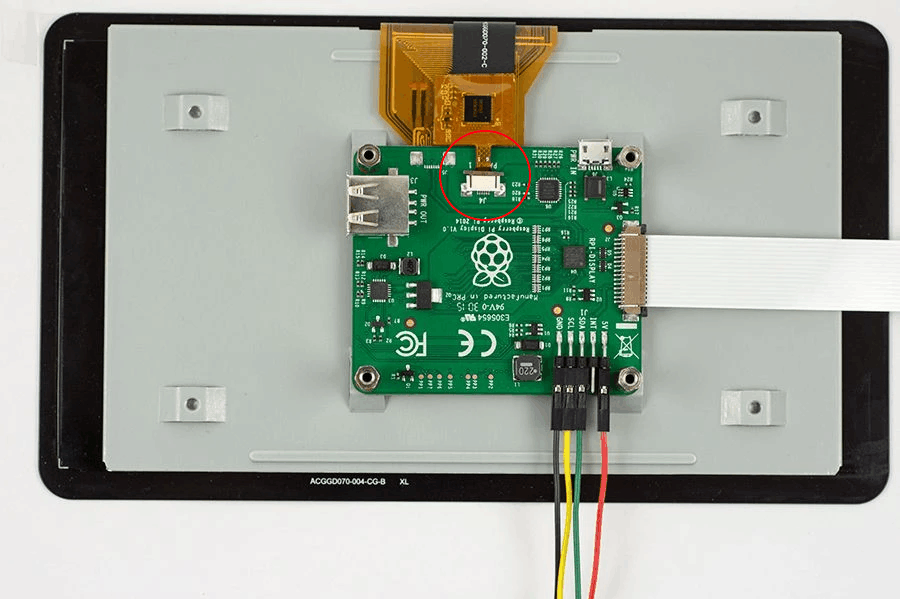

Op onderstaande afbeelding heb ik omcirkelt welke verbinding ik dacht te verlengen van de meterkast naar de overloop. Dit lijkt een zeer smalle connector welke volgens mij best door de pvc past.

Nu is eigenlijk mijn vraag: is dit mogelijk? Het is mij niet duidelijk of je bijv. last krijgt van een te zwak signaal oid.

Hoor graag wat jullie hierover denken

[Kvn]

Je wil ‘m dus zeg eens, 5 meter verlengen? Nee, dat lukt volgens mij nooit. Misschien dat een scherm dat via HDMI/USB werkt wel gaat, maar is een RPi Zero geen oplossing voor je?

[Knorretje-]

Kvn schreef op vrijdag 3 april 2020 @ 20:09:
Je wil ‘m dus zeg eens, 5 meter verlengen? Nee, dat lukt volgens mij nooit. Misschien dat een scherm dat via HDMI/USB werkt wel gaat, maar is een RPi Zero geen oplossing voor je?

Een Zero is helaas geen mogelijkheid.. De outlet is vanaf vooraf gezien 6 x 6 cm en is slechts 4 cm diep.

Wat maakt het volgens jou niet mogelijk om hem 5 meter te verlengen? Dan weet ik even hoe en wat

[prutser001]

signaal verlies? Ik weet niet of je 5M lange kabels kan krijgen?

[Knorretje-]

prutser001 schreef op vrijdag 3 april 2020 @ 20:18:
signaal verlies? Ik weet niet of je 5M lange kabels kan krijgen?

Als ik even snel op internet zoek lijken er wel langere kabels te zijn. Of het compatibel etc. is, dat is de vraag. Vandaar dat ik ook een topic heb aangemaakt

Een voorbeeld:
https://nl.rs-online.com/web/p/products/6937699/

Gevonden in het volgende overzicht:
https://nl.rs-online.com/...ied-dimensions=4294710534

[Blackraven]

Is zoiets nog een idee?

http://labs.domipheus.com...me-server-part-2-diet-pi/

[prutser001]

Het zal geen feest zijn om die kabel ertussen te solderen.
https://www.adafruit.com/product/2144 je wil eigenlijk gewoon kant en klaar.

[Knorretje-]

Blackraven schreef op vrijdag 3 april 2020 @ 20:27:
Is zoiets nog een idee?

http://labs.domipheus.com...me-server-part-2-diet-pi/

Thanks voor je input! Mocht er echt geen andere oplossing zijn is dit nog iets om naar te kijken, maar ik houd de Pi voor nu het liefst even heel

prutser001 schreef op vrijdag 3 april 2020 @ 20:31:
Het zal geen feest zijn om die kabel ertussen te solderen.
https://www.adafruit.com/product/2144 je wil eigenlijk gewoon kant en klaar.

Dit is een goed idee. Echter is deze kabel de verbinding tussen de Pi zelf en het Touchscreen bordje. Heb net even gekeken, maar de outlet is zelfs te klein voor enkel dit bordje

[Toerq]

Zou het uithakken en dan zoon amerikaanse doos monteren

[Jansen90]

Knorretje- schreef op vrijdag 3 april 2020 @ 20:27:
[...]


Als ik even snel op internet zoek lijken er wel langere kabels te zijn. Of het compatibel etc. is, dat is de vraag. Vandaar dat ik ook een topic heb aangemaakt

Een voorbeeld:
https://nl.rs-online.com/web/p/products/6937699/

Gevonden in het volgende overzicht:
https://nl.rs-online.com/...ied-dimensions=4294710534

Het voorbeeld dat je geeft is maar 6-polig, dat is hoe dan ook te weinig en gaat dus niet werken. Even gauw geteld moet je 16 polig hebben.
Voornaamste vraag die nog open staat is hoelang je de kabel moet hebben. De 2m zoals te koop bij adafruit zal wel werken maar veel langer dan dat gaat waarschijnlijk niet lukken, deze signalen zijn niet bedoeld voor lange afstand.
Alhoewel het minder mooi is, zou ik een opbouw oplossing verzinnen. Als je vanuit de meterkast een usb kabel naar boven trekt, en evt ethernet, kan je die beide aansluiten op de raspberry, die opbouwdoos hoeft dan ook zeker niet zo diep te zijn als in het voorbeeld.

[vanDaal]

Ik weet niet of dit je helpt, maar zelf heb ik ook een Raspberry Pi Touchscreen gehad om die op de muur te plaatsen. Maar ik kreeg dat niet lekker voor elkaar. Toen toch een tablet gekocht (Samsung Galaxy Tab A 10.5) en die op de muur gemonteerd. IJzeren plaat op de muur gezet en een aantal magneten achterop de tablet. Gat door de muur geboord voor de kabeldoorvoer; ik heb het geluk dat er een kast aan de andere kant zit. Daarnaast nog een haakse USB-C kabel gekocht voor de nette afwerking. Ik draai nu Kiosk icm Home Assistant op de tablet en hij springt netjes aan als ik er langs loop. Ik ben er heel blij mee!

Voordelen tov Raspberry Pi Touchscreen:
- Hogere resolutie (1920x1200)
- Ingebouwde camera
- Groter (10.5 inch)
- Mogelijkheid om Kiosk in te installeren

Het is wel iets duurder, maar ik kocht mijn tablet voor 159 euro.

[ Voor 10% gewijzigd door vanDaal op 04-04-2020 10:08 ]
