Wandcontactdoos - Cat6a aansluitproblemen help aub

[borisbink]

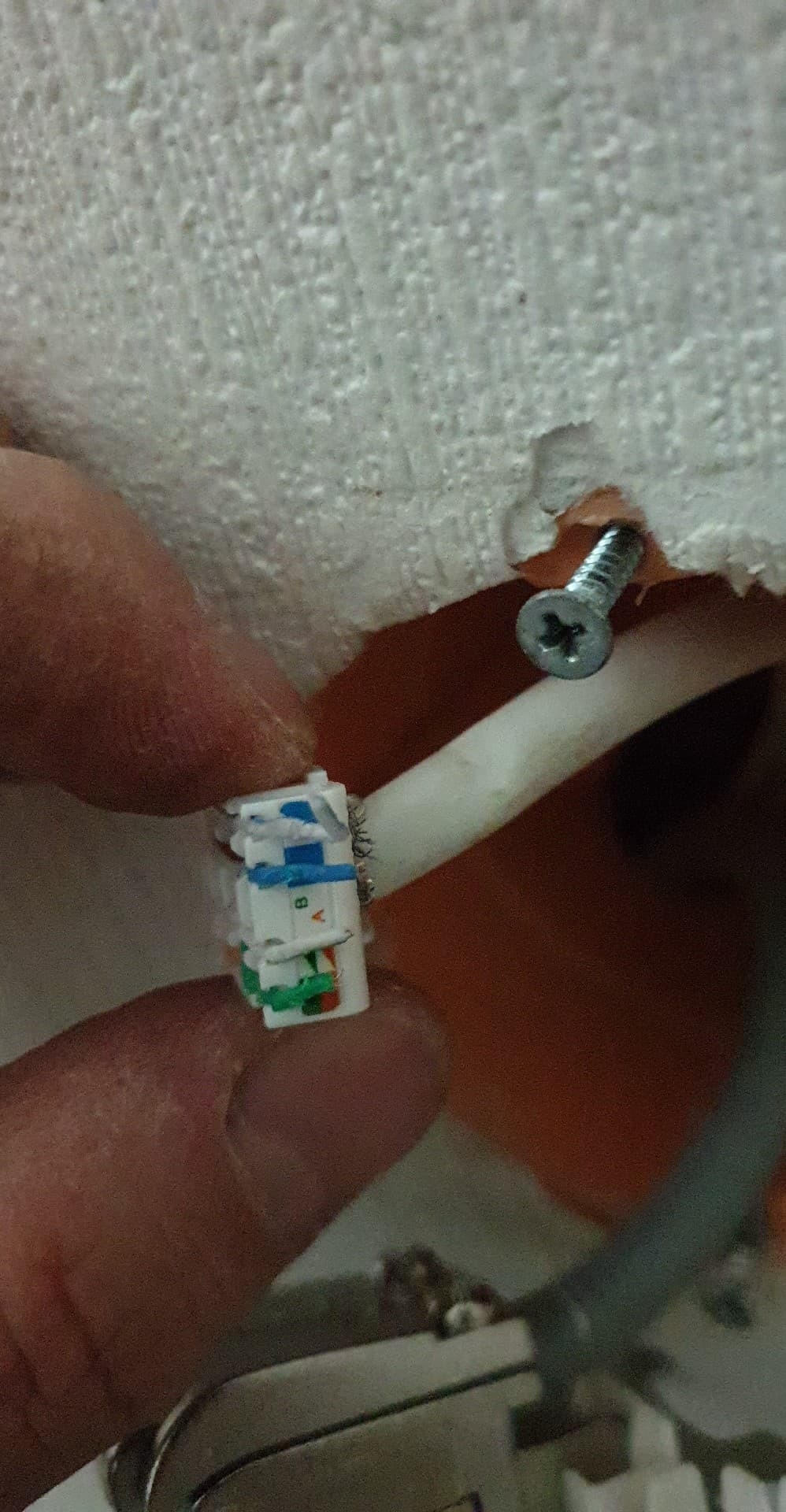

Ik heb een netwerkkabel Cat6a gekocht het ene uiteinde afgeknipt en aangesloten op deze wandcontactdoos:
https://www.kabelshop.nl/...021208-i13466-t26631.html

Nu haal ik maar beperkte snelheid door deze wandcontactdoos 80mbps ipv 280 ongeveer.
Ofwel zitten kabels omgewisseld ofwel verbind er een niet door?
Kan iemand controleren of ik de kleuren goed heb gestoken.

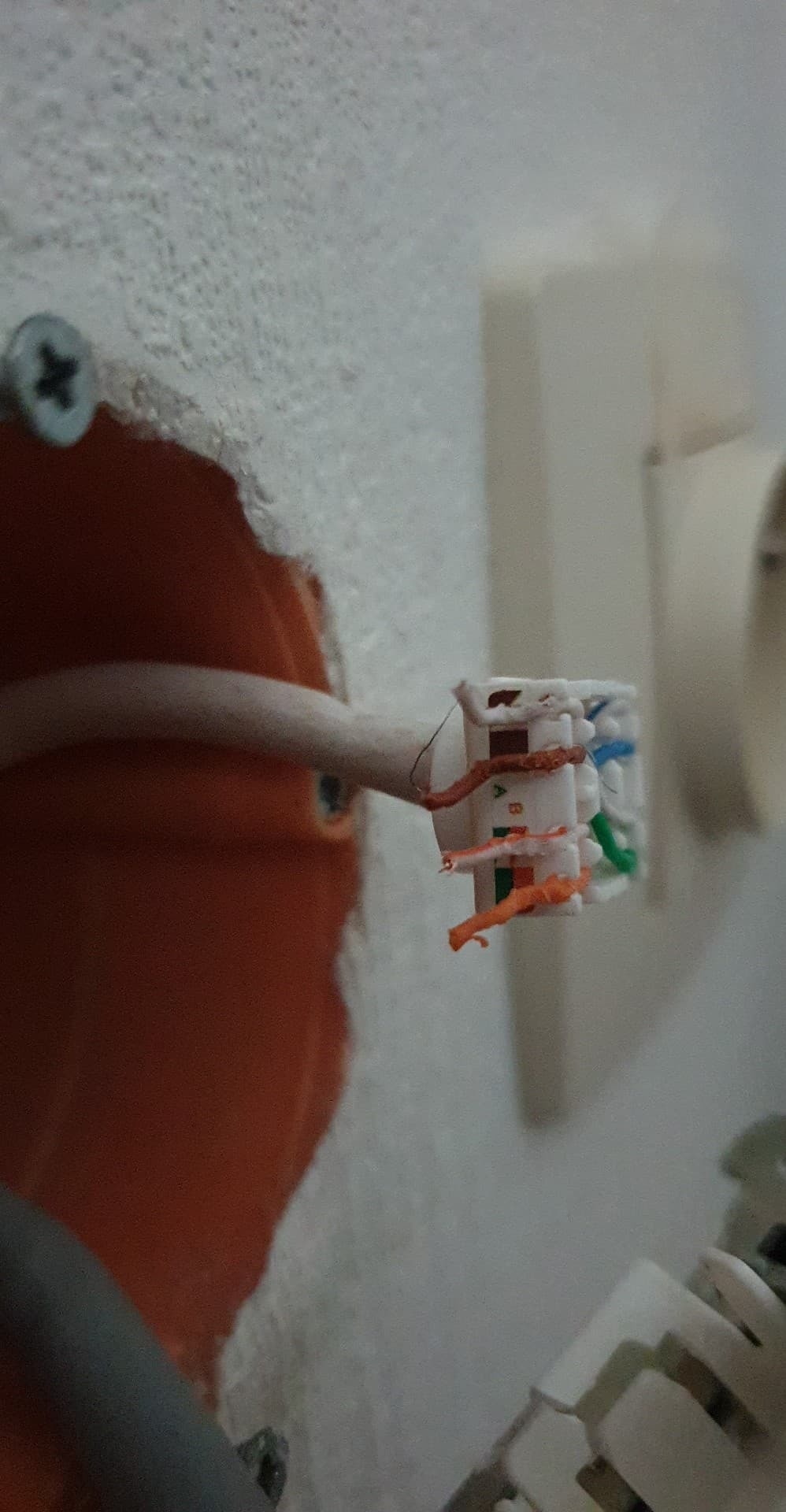

Wit Bruin - Bruin - Oranje wit - oranje - blauw wit - blauw - groen wit - groen (Zoals op de afbeeldingen

[AllInOneNerd]

Heb je een kabeltester tot je beschikking? Gigabit internet heeft meerdere aders nodig in plaats van de gebruikelijke bij 100M. Het kan zijn dat niet alle aders goed of geen contact maken en dus een lagere snelheid als Fail-over gebruikt. Kabeltesters kun je op alle kabels voor een 10tje krijgen en je komt er gelijk een heel eind mee.

[Dyckie]

Als je een shielded connector heb maak je nu kortsluiting waardoor je U snelheid niet kunt halen. Je moet u aders korter afknippen.

[borisbink]

Kortsluiting is het niet. En heb geen kabeltester nee. Maar met die kabeltester kun je tog niet zien welk adertje niet doorgeeft? Als ik de huls eraf haal lijkt het alsof de aders niet echt doorboord zijn. Zou het helpen moest ik de aders ontmantel?

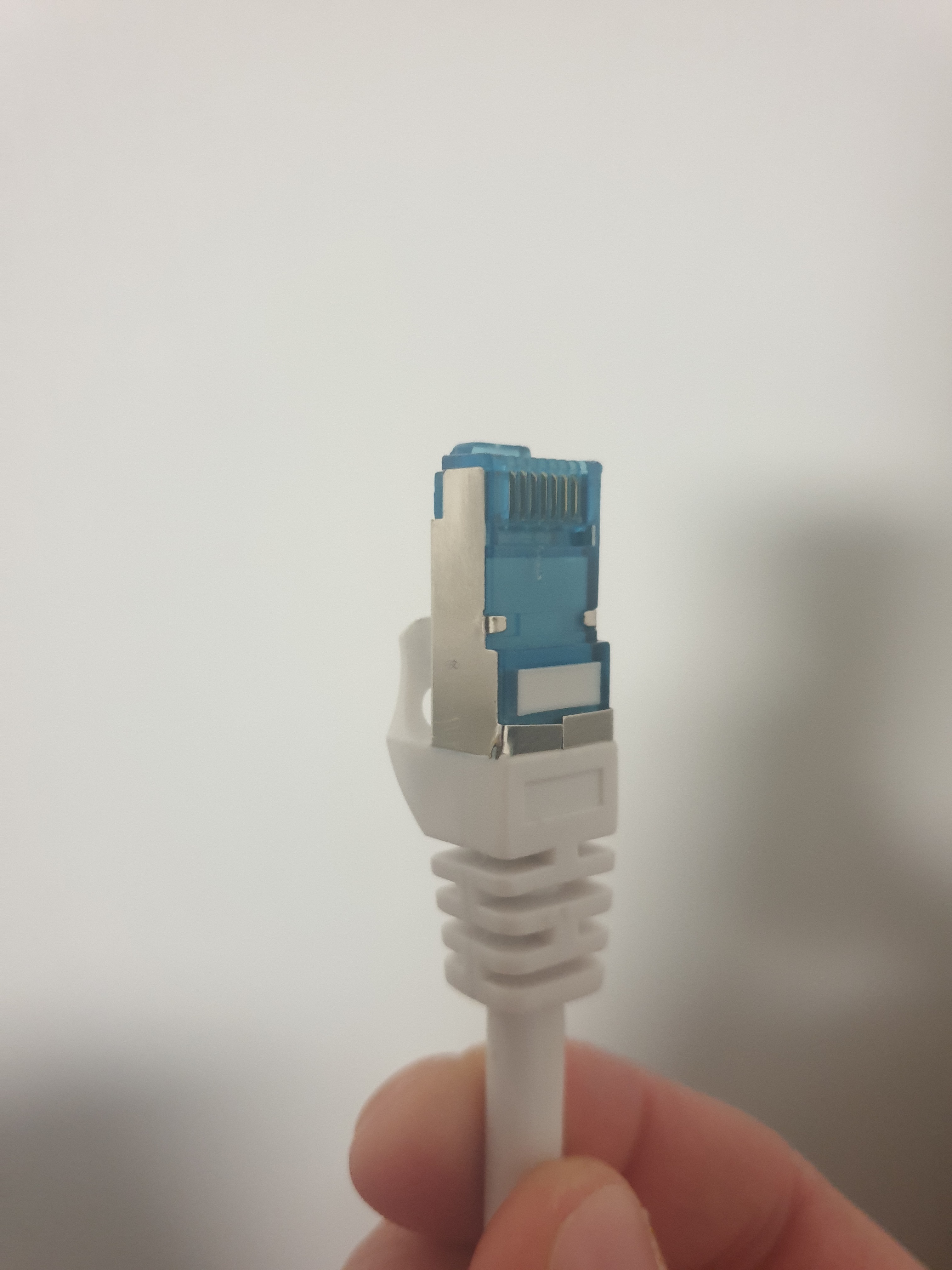

Aan de andere kant zit een normale connector dit was al een gemaakte kabel vanuit de winkel. Kan het zijn dat die adertjes op een andere manier daar in zitten?

[ Voor 64% gewijzigd door borisbink op 30-03-2020 21:59 ]

[Dyckie]

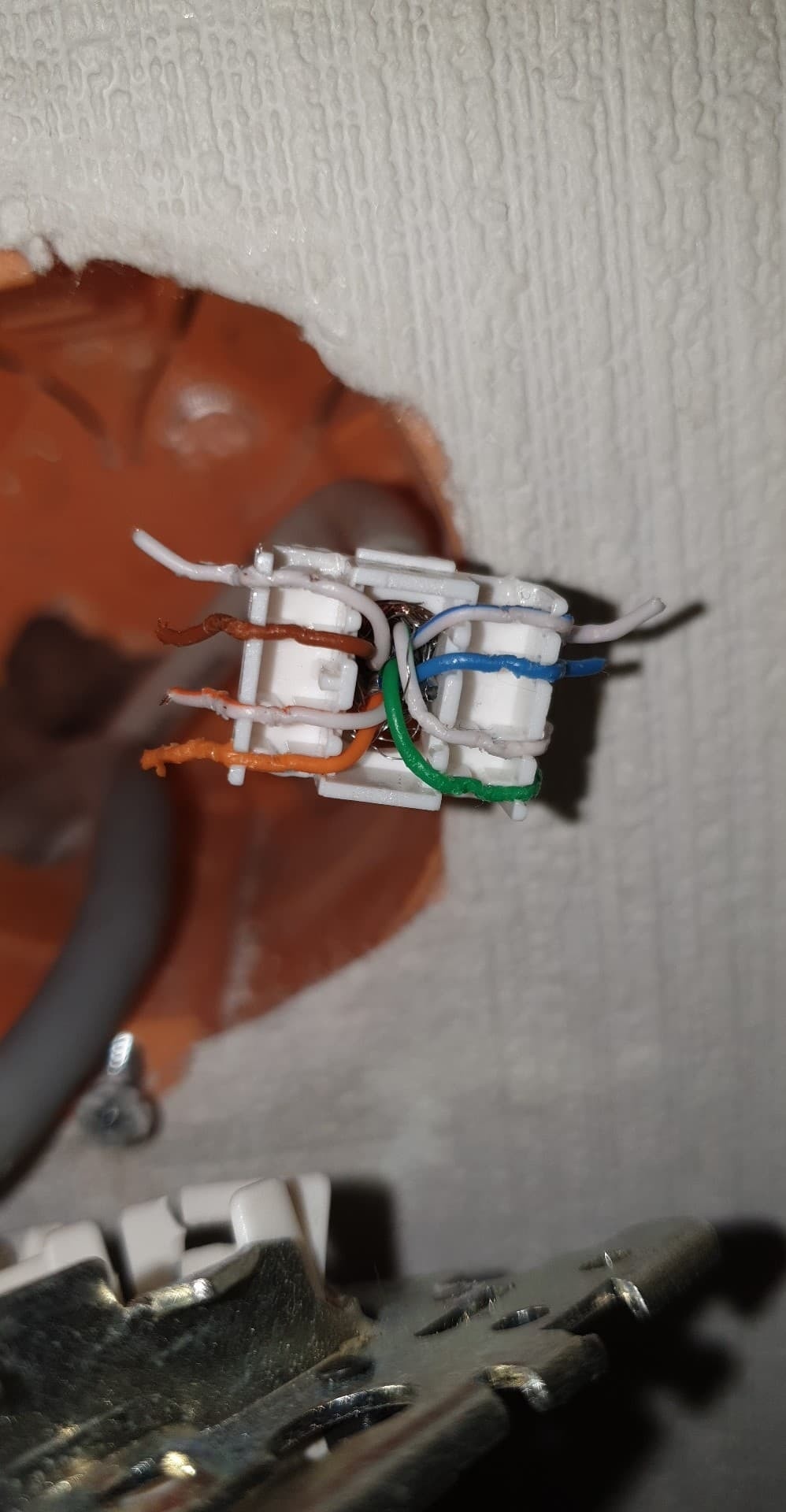

Knip u aders eerst eens wat korter want dit doet pijn aan mijn ogen als data installateur.

[Xander]

@borisbink kortsluiting of niet, de aders zo ver laten uitsteken is een prima recept voor overspaak en kan prima zorgen dat je snelheid terugvalt van 1Gbps naar 100Mbps. Die aders hoor je kort af te knippen. En zo te zien heb je wel metalen (afgeschermde) keystones, hoe ben je zo zeker dat dit nu geen sluiting maakt?

Wat voor kabel is dit? Met soepele of vaste geleider? Wandcontactdozen zijn niet echt bedoeld voor de eerste soort.

Aders ontmantelen moet je sowieso niet aan beginnen.

Een simpele kabeltester kan niet al je storingen eruit halen maar aders die geen contact maken of die gekruisd zitten ontdek je er wel mee.

[ Voor 24% gewijzigd door Xander op 30-03-2020 22:03 ]

[borisbink]

Ik heb het bij 1 van de 2 wanddozen aan de praat gekregen. Het is volgens mij omdat het soepele kabel is en dat het een slecht contact geeft.

[Annuk]

borisbink schreef op dinsdag 31 maart 2020 @ 01:04:
Ik heb het bij 1 van de 2 wanddozen aan de praat gekregen. Het is volgens mij omdat het soepele kabel is en dat het een slecht contact geeft.

Dat is vermoedelijk inderdaad ook het probleem.
Tevens moet je de aders vast zetten in het andere blokje en niet in dit afdek kapje.
En wat hierboven al is gezegd je aders zijn te lang wat ook problemen veroorzaakt.

[Freee!!]

Annuk schreef op dinsdag 31 maart 2020 @ 01:22:
[...]
Dat is vermoedelijk inderdaad ook het probleem.
Tevens moet je de aders vast zetten in het andere blokje en niet in dit afdek kapje.
En wat hierboven al is gezegd je aders zijn te lang wat ook problemen veroorzaakt.

En regel daarnaast een kabeltester, dan weet je het zeker. Ik heb genoeg (te veel) problemen voorkomen door alle aansluitingen direct te testen en fouten direct te verbeteren.

[Annuk]

Freee!! schreef op dinsdag 31 maart 2020 @ 01:48:
[...]

En regel daarnaast een kabeltester, dan weet je het zeker. Ik heb genoeg (te veel) problemen voorkomen door alle aansluitingen direct te testen en fouten direct te verbeteren.

Absoluut eens!

Maar een evt makkelijke/andere manier om evt ook snel te testen is met een pc/laptop met Gbit NIC (wel even zorgen dat WiFi uit is).
Kabeltje erin (en zorgen dat de andere kant ook verbonden is met router/switch) als deze instant een nette Gbit verbinding krijgt is dat in 99% van de gevallen ook een teken dat de boel goed is aangesloten.

P.s. test natuurlijk eerst je patchkabel(s) eerst direct op je router/switch zodat je relatief zeker weet dat die goed zijn.

[borisbink]

Annuk schreef op dinsdag 31 maart 2020 @ 01:22:
[...]

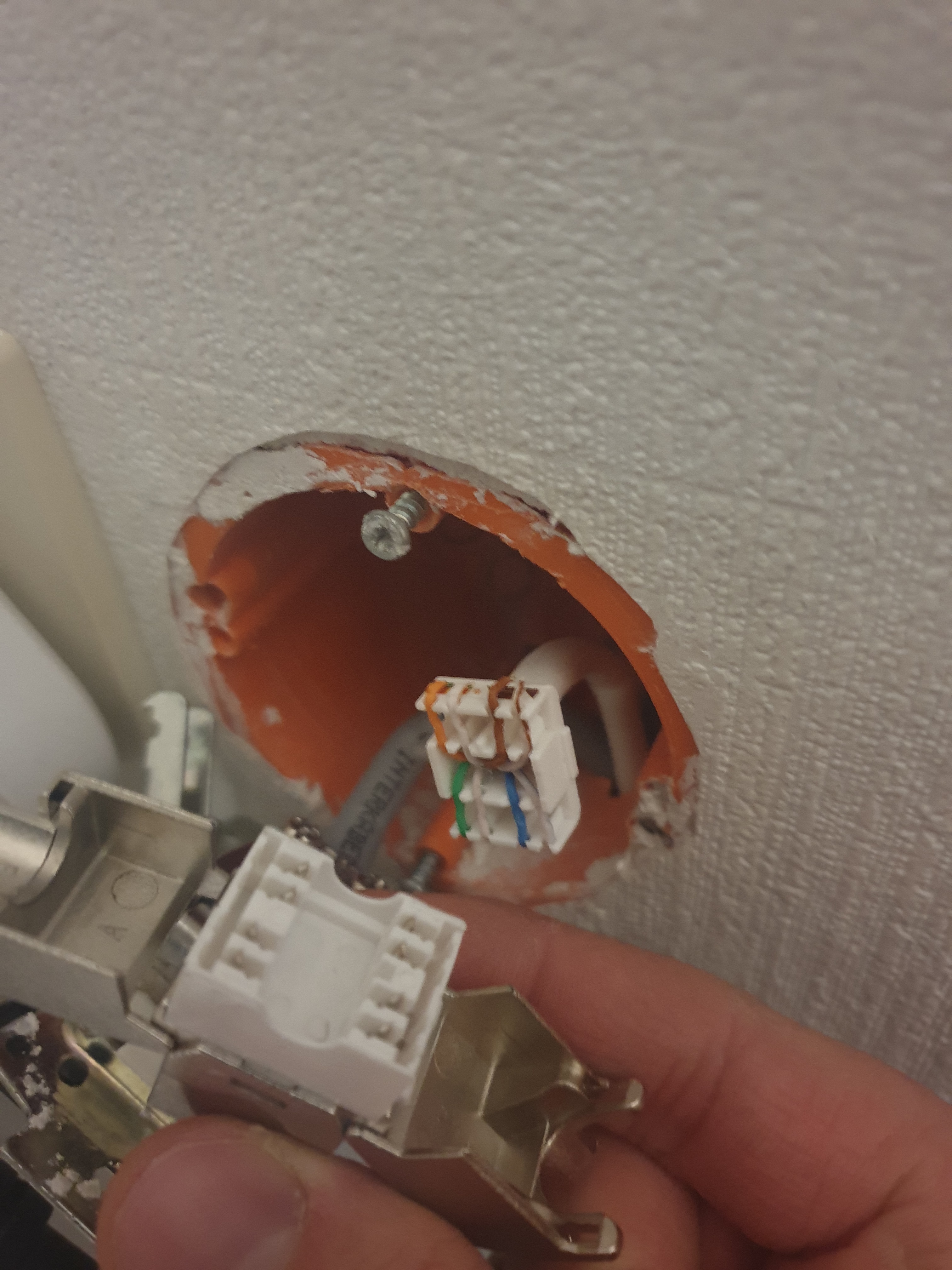

Tevens moet je de aders vast zetten in het andere blokje en niet in dit afdek kapje.

Dat is het grootste probleem denk ik dat ik een slecht contact heb. Maar het is niet simpel als die kabel maar 5 cm uit de muur komt om deze dan in het andere blokje vast te zetten ondertussen dat de kleuren ook enkel op dat plastiek blokje staan.

[Xander]

Annuk schreef op dinsdag 31 maart 2020 @ 01:22:
[...]


Tevens moet je de aders vast zetten in het andere blokje en niet in dit afdek kapje.

Bij dit soort toolless keystones is het toch echt de bedoeling om de draden in dat kapje te leggen. Met het in elkaar drukken van de keystone zouden de draden in de mesjes gedrukt moeten worden. Daarom staat de kleurcodering ook op het kapje en niet op het andere deel.

Maar het is bedoeld voor massieve geleiders dus. Niet voor een doorgeknipte patchkabel...

[Xander]

Hier een filmpje van de fabrikant:

[Masimo]

Precies, grote kans dus dat de mesjes de dunne draadjes van een soepele patchkabel simpelweg doorsnijden.
Zo creëer je dus slechte contacten en daarmee de ondervonden problematiek.

[ Voor 26% gewijzigd door Masimo op 31-03-2020 22:19 ]
