[DIY] Bestaande rolgordijnen motoriseren

[JBS]

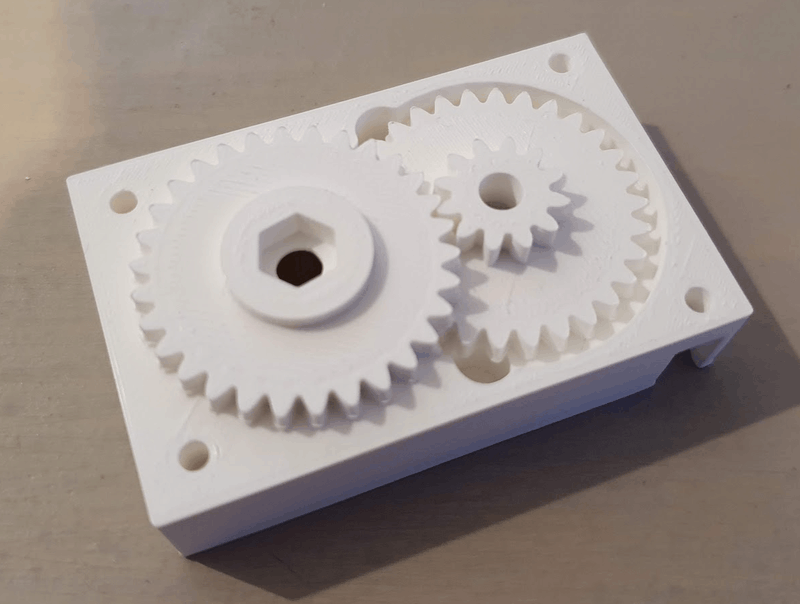

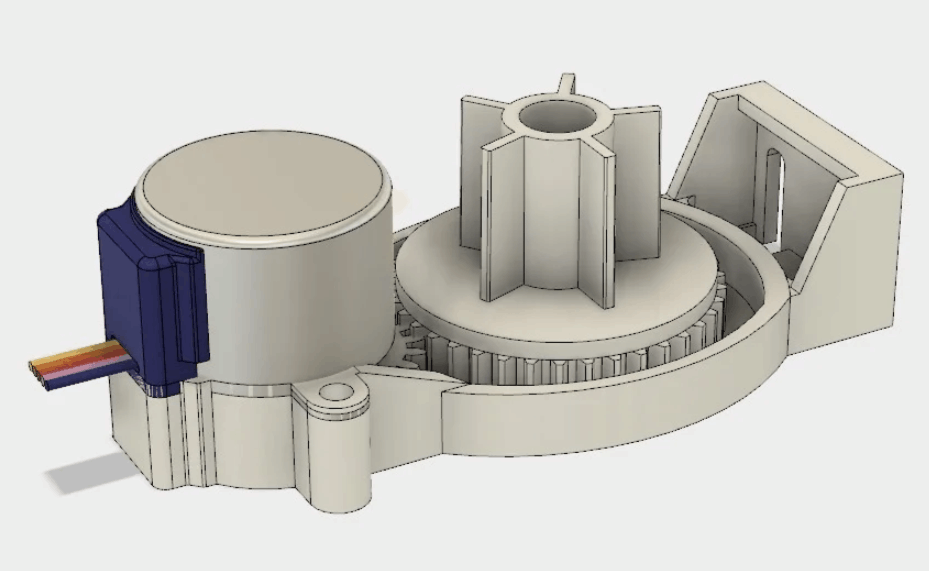

Een bestaand rolgordijn van pakweg 1 meter breed heb ik op basis van dit project https://www.thingiverse.com/thing:2392856 gemotoriseerd middels een Wemos D1 Mini, 12V stappenmotor met ULN2003 driver bordje, dit Arduino project https://github.com/nidayand/motor-on-roller-blind-ws en een aantal (3D geprinte) onderdelen.

Werkt mooi, inclusief Home Assistant integratie middels MQTT. Wel wat traag (het duurt even voordat het rolgordijn naar boven of beneden gerold is, maar dat vind ik geen probleem.



Hetzelfde project wilde ik toepassen voor een groter (pakweg 2.5 meter) rolgordijn. Maar helaas, zoals ook wel een beetje te verwachten, dat trekt de 12V stappenmotor niet.

Toevallig Tweakers die met hetzelfde idee bezig zijn geweest maar krachtigere motors (met succes) hebben ingezet? Wellicht (in combinatie met) bijvoorbeeld de 'bipolar hack' (https://hackaday.com/tag/bipolar-stepper-motor/)?

[Verwijderd]

Ken je tasmota firmware, is ook mqtt gebaseerd. Fw werkt op je wemos. Linkje hieronder voor stappenmotor.
Ik ben geen stappenmotor expert, maar volgens mij is de torque een probleem met de motor die je nu gebruikt.
Ik heb zelf onderstaande procedure geprobeerd als stand alone, met node red weliswaar, maar HA zou ook moeten lukken. De nema 17 stappenmotor, dc-dc stepdown convertor en driverbordje haalde ik bij tinytronics.

Valt je rolgordijn niet terug naar beneden? Want eenmaal de spanning er af, draait de motor los door.

https://github.com/arends...-Stepper-Motor-Controller

[JBS]

@Verwijderd De torque/koppel is inderdaad het probleem met de door mij gebruikte 28BYJ-48 stappenmotor, zowel bij de 5 als 12V variant. Je hoort de motor, maar in beweging krijgt ie het geheel niet. Bij een kleiner rolgordijn gaat dat wel prima.

Tasmota ken ik, Node-RED ook. Softwarematig zal het ook geen probleem zijn om iets te vinden. Zo vond ik o.a. dit project op basis van een NEMA 17 stappenmotor: https://www.thingiverse.com/thing:3170538
Zijn Github repo is gebaseerd op het project dat ik al gebruikte voor het kleinere rolgordijn met 28BYJ-48 stappenmotor: https://github.com/skylineboy20000/Roller-Blind-Nema17

Ben specifiek benieuwd naar de torque/koppel ervaringen van bijvoorbeeld zo'n NEMA 17 stappenmotor in de situatie met grotere rolgordijnen. Zo zie ik bijvoorbeeld koppel van 5,0 kg/cm, maar vind ik dat lastig te vertalen naar of dat sterk genoeg is.

Valt je rolgordijn niet terug naar beneden? Want eenmaal de spanning er af, draait de motor los door.

In mijn huidige project niet, de motor gaat slapen indien deze niet draait, maar gaat niet in 'z'n vrij'. Ook niet wanneer de 28BYJ-48 stappenmotor spanningsloos gemaakt wordt. Het rolgordijn wordt dus in beide gevallen in z'n positie gehouden.

Is jouw ervaring met de NEMA 17 anders?

[CyBeRSPiN]

Kun je geen andere tandwielverhouding gebruiken?

[JBS]

@CyBeRSPiN Heb ik inderdaad ook over nagedacht.
De snelheid waarmee het kleine rolgordijn met deze tandwiel verhouding beweegt is echter al erg langzaam, maar acceptabel. Nog langzamer maakt 't zo langzaam dat je het bewegen nauwelijks ziet. Nou is niet zien niet het probleem, maar meer om aan te geven hoe traag het zal gaan. Ik neig dus eerder naar een sterkere motor.

[Verwijderd]

Ter vergelijking, de motor die je nu gebruikt en degene die ik gebruikte. Paaseitje ter referentie en om in de sfeer te blijven.

[reclamedoos]

Op de bekende chinese websites zijn ook wel buismotoren te koop die dit klusje vast wel kunnen klaren. Maar dat is natuurlijk een stuk minder ' tweakers' Bijvoorbeeld: https://www.aliexpress.co...023&SearchText=tube+motor

[Baseje]

Verwijderd schreef op zaterdag 28 maart 2020 @ 16:23:
Ter vergelijking, de motor die je nu gebruikt en degene die ik gebruikte. Paaseitje ter referentie en om in de sfeer te blijven.
[Afbeelding]

Wat voor gordijn heb je hier mee geautomatiseerd?
Ik wil eigenlijk mijn plisse gordijnen gaan automatiseren, gaan dan om 3 touwtjes waar aan getrokken moet worden. Zit te denken aan een NEMA 17 met daar een langer stuk draadeind aan waar de touwtjes aankomen. Uiteinde dan aan een asje zodat hij goed soepel draait

[ Voor 11% gewijzigd door Baseje op 05-04-2020 16:57 ]

[peligro2k]

JBS schreef op woensdag 25 maart 2020 @ 19:44:
Een bestaand rolgordijn van pakweg 1 meter breed heb ik op basis van dit project https://www.thingiverse.com/thing:2392856 gemotoriseerd middels een Wemos D1 Mini, 12V stappenmotor met ULN2003 driver bordje, dit Arduino project https://github.com/nidayand/motor-on-roller-blind-ws en een aantal (3D geprinte) onderdelen.

Werkt mooi, inclusief Home Assistant integratie middels MQTT. Wel wat traag (het duurt even voordat het rolgordijn naar boven of beneden gerold is, maar dat vind ik geen probleem.

[Afbeelding]

Hetzelfde project wilde ik toepassen voor een groter (pakweg 2.5 meter) rolgordijn. Maar helaas, zoals ook wel een beetje te verwachten, dat trekt de 12V stappenmotor niet.

Toevallig Tweakers die met hetzelfde idee bezig zijn geweest maar krachtigere motors (met succes) hebben ingezet? Wellicht (in combinatie met) bijvoorbeeld de 'bipolar hack' (https://hackaday.com/tag/bipolar-stepper-motor/)?

Welk rolgordijn heb je hiervoor gebruikt? Ik vind alleen maar rolgordijnen met een hele kleine (+/- 25mm) diameter buis.

[JBS]

peligro2k schreef op zondag 20 december 2020 @ 15:57:
[...]


Welk rolgordijn heb je hiervoor gebruikt? Ik vind alleen maar rolgordijnen met een hele kleine (+/- 25mm) diameter buis.

Is bestaand maatwerk. De bestanden op Thingiverse voor deze specifieke print zijn voor 22 of 23.5mm. Met wat karton en ductape heb ik deze wel eens verdikt zodat ie ook geschikt werd voor een iets dikkere buis.

[Torac]

Ook ooit hier geweest, zelfde probleem. Voor deze oplossing gekozen:
https://www.amazon.nl/Bru...olgordijnen/dp/B07FKQ7RBR
Doet het al 2 jaar perfect.

[JBS]

Torac schreef op zondag 20 december 2020 @ 16:33:
Ook ooit hier geweest, zelfde probleem. Voor deze oplossing gekozen:
https://www.amazon.nl/Bru...olgordijnen/dp/B07FKQ7RBR
Doet het al 2 jaar perfect.

Nadat het eerder gelinkte NEMA 17 project ook niet op enigszins acceptabele snelheid in staat bleek om het grote brede zware rolgordijn soepel omhoog te trekken, heb ik deze DIY poging ook opgegeven.



Nog geen keuze gemaakt uit de vele kant-en-klare oplossingen.
