KEFQ55 speakers aansluiten op Harman Kardon BDS 2

[Cardo]

Laat ik beginnen met - ik ben een totale nietswetende - audiofiel: ik luister graag, maar de woorden weerstand, ohm en voltage haal ik door elkaar.

De feiten

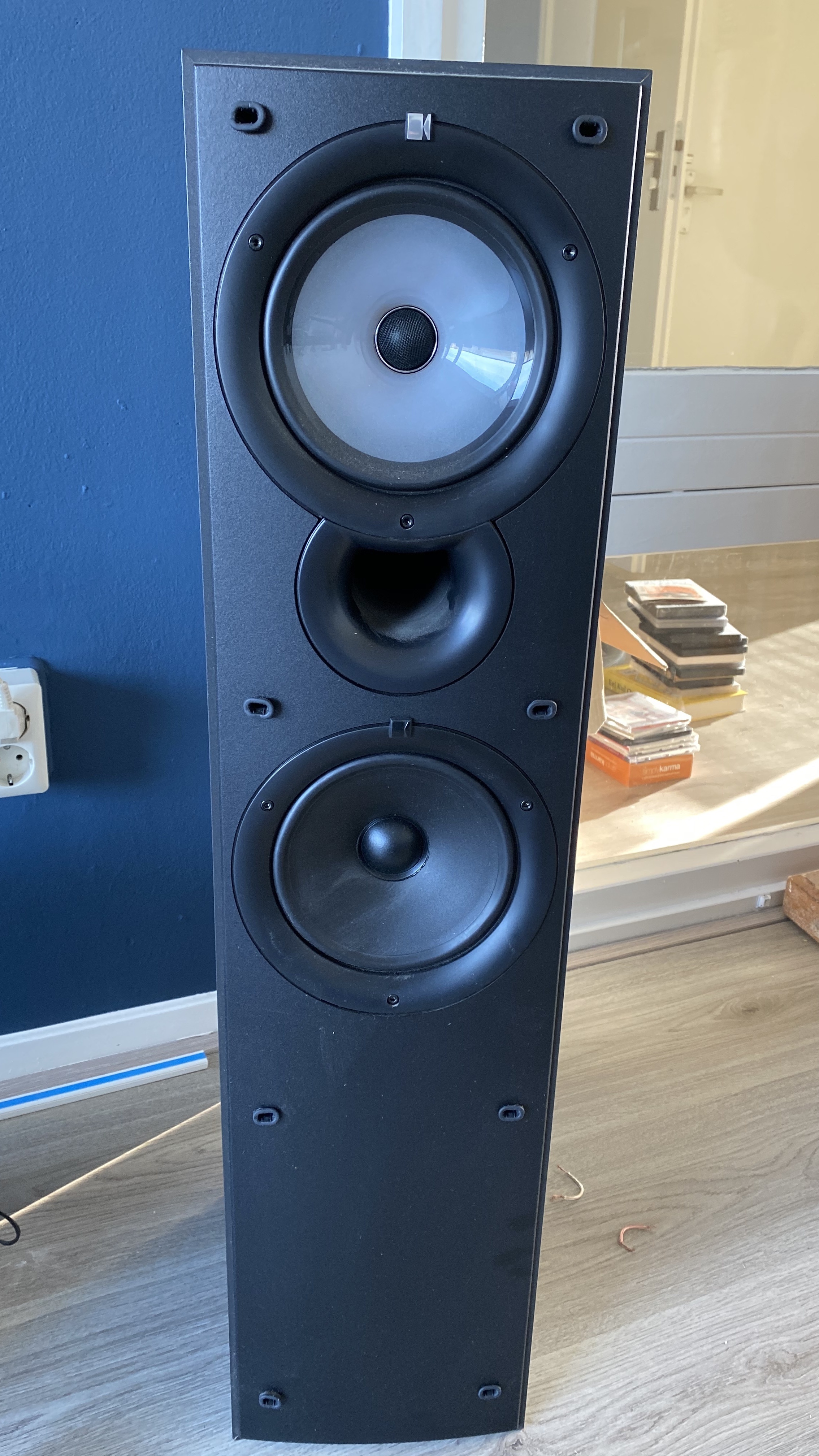

Ik heb een tweetal speakers, namelijk KEF Q55, waarvan ik graag gebruik zou willen maken:

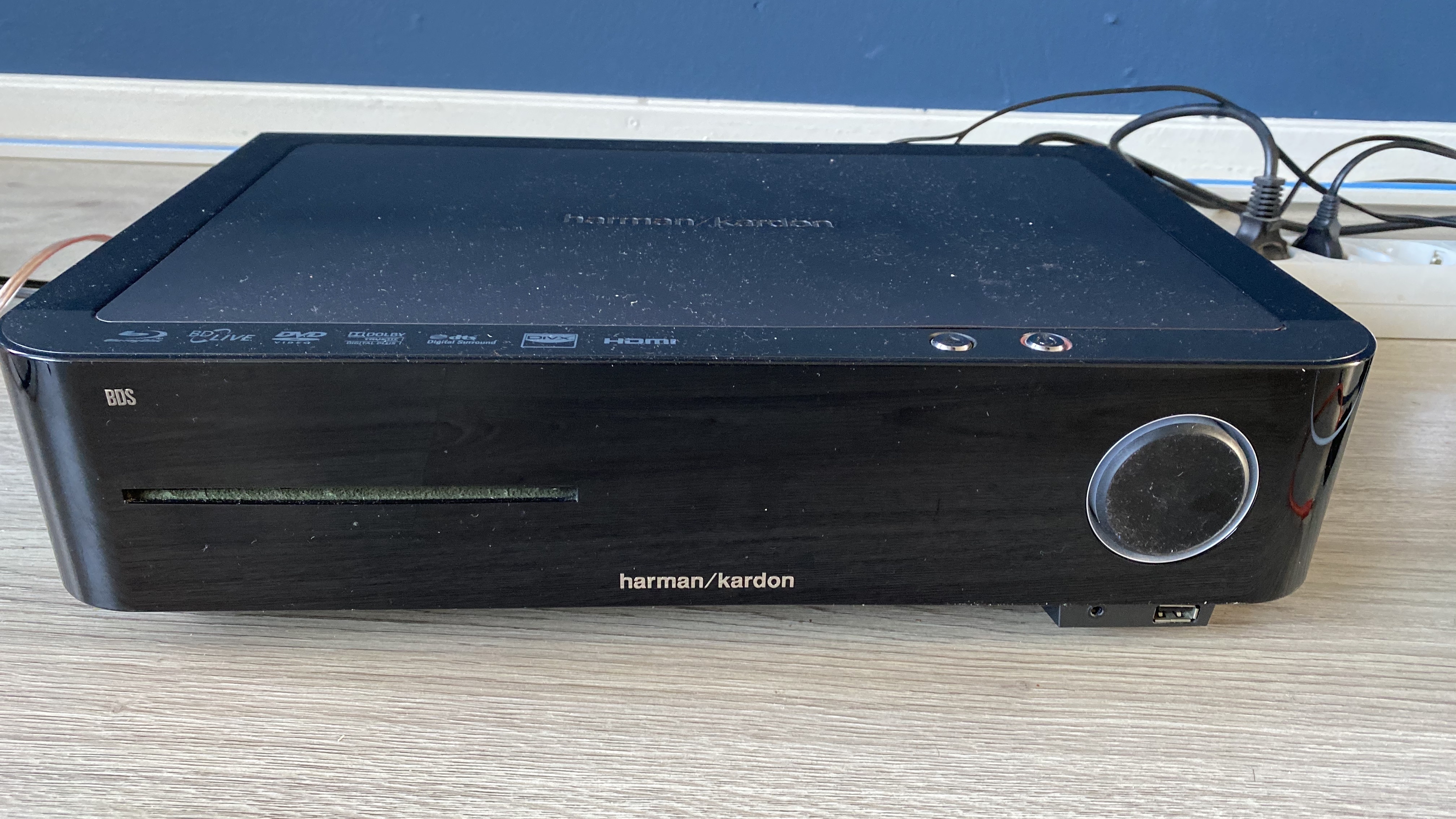

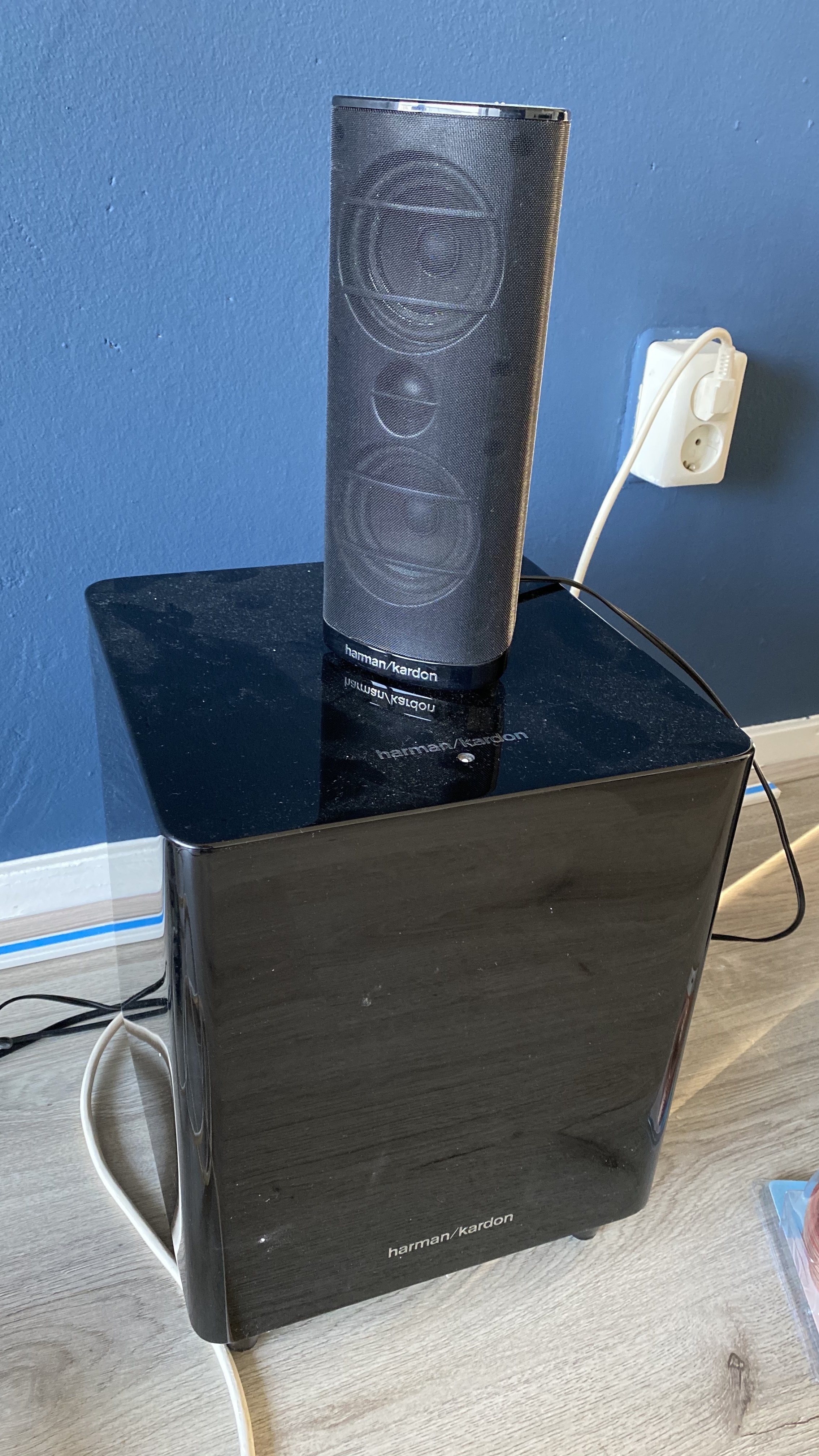

Ik heb een versterker met een subwoofer en een tweetal speakers, namelijk een Harman Kardon BDS270:


De constateringen
De Harman Kardon als set klinkt prima, met duidelijke hoge en lage diepe tonen door de twee speakers en subwoofer.

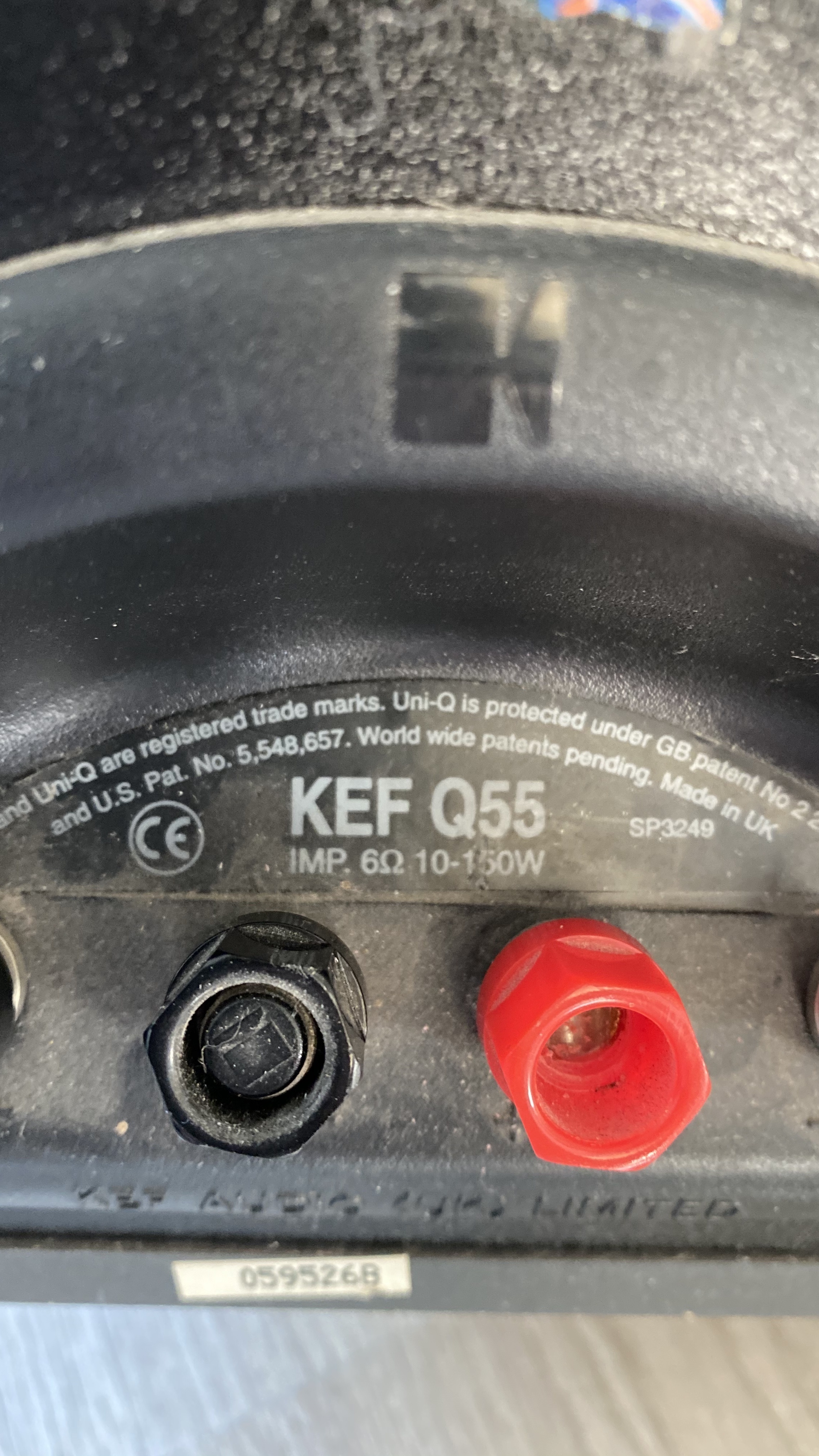

Achterop de versterker staat 6 ohm evenals op de speakers, dus ik was in de veronderstelling dat ik deze direct kon aansluiten, echter het geluid uit de KEF klinken heel erg schel en niet zuiver qua tonen. Ik heb ook al meerdere manieren geprobeerd om deze aan te sluiten: single wired, bi-wired, etc. Resultaat: geen lekker geluid.

Ik heb de zuilen open geschroefd en constateer twee speakers welke naar een ''spoel?'' gaan en deze worden onderverdeeld in HF+ en - en LF+ en -. Opvallend vond ik dat op de fysieke speakers 8 ohm stond en aan de buitenkant op de kast 6 ohm.

Discussie en vragen
- Kan ik de betreffende speakers goed dan wel mooi laten klinken op deze versterker?
- Zo ja: hoe sluit ik ze dan aan?
- Zo nee: aan wat voor versterker moet ik dan denken?
- Moet de versterker dan 6 of 8 ohm zijn? Zorgt de spoel voor een andere weerstand?
- Gebruik je dergelijke speakers met of zonder subwoofer?

Alvast dank voor jullie hulp.

[bouwfraude]

Linker Q55 aansluiten op linker kanaal van versterker, de rechter op de rechter.
Even opletten of de ze in fase zijn aangesloten + op + en - op - en de bruggetjes
tussen de klemmen op de luidspreker monteren anders hoor je of hoog of laag.
Biwire is vooral bedoeld om meer draad te verkopen.
ik neem aan dat er twee rode en twee zwarte klemmen op zitten per luidspreker.

Als het niet wil klinken kan het nog zijn dat het niet veel soeps is, de drivers zien er erg goedkoop uit.

[Jag]

@Cardo was dat harman kardon setje alles in 1? Hoe was die sub op de versterker aangesloten? Heb je een type nummer, dan kan ik met je meekijken in de manual. Je hebt kans dat de speakers op small staan aangezien ze met sub gebruikt werden, en dat dus de lage tonen eraf gefilterd worden.

[Cardo]

bouwfraude schreef op dinsdag 24 maart 2020 @ 19:55:
Linker Q55 aansluiten op linker kanaal van versterker, de rechter op de rechter.
Even opletten of de ze in fase zijn aangesloten + op + en - op - en de bruggetjes
tussen de klemmen op de luidspreker monteren anders hoor je of hoog of laag.
Biwire is vooral bedoeld om meer draad te verkopen.
ik neem aan dat er twee rode en twee zwarte klemmen op zitten per luidspreker.

Als het niet wil klinken kan het nog zijn dat het niet veel soeps is, de drivers zien er erg goedkoop uit.

Helaas ontbreekt het aan de bruggetjes, dus wat ik heb gedaan zijn de volgende methoden.

Ik heb vanaf de versterker één kabel naar de speaker gelegd met - en +. Deze heb ik aangesloten op - LF en + LF vervolgens deze beide verlengd met een kabel naar HF - en HF +.

De tweede methode welke ik heb gedaan is twee kabels vanaf de linkeruitgang naar de linkerspeaker met op de versterker 2 kabels aangesloten welke naar de LF - en LF + gaat en de tweede naar HF- en HF+.

Ik hoop dat ik het zo duidelijk is? Resultaat wat beide hetzelfde. klonk heel erg schel/dof en weinig hoge tonen in vergelijking met de ''standaard'' speaker.

[Cardo]

Jag schreef op dinsdag 24 maart 2020 @ 20:07:
@Cardo was dat harman kardon setje alles in 1? Hoe was die sub op de versterker aangesloten? Heb je een type nummer, dan kan ik met je meekijken in de manual. Je hebt kans dat de speakers op small staan aangezien ze met sub gebruikt werden, en dat dus de lage tonen eraf gefilterd worden.

Yes is een alles in één setje! Die subwoofer zit met een LFE aangesloten, wat één losse kabel is.

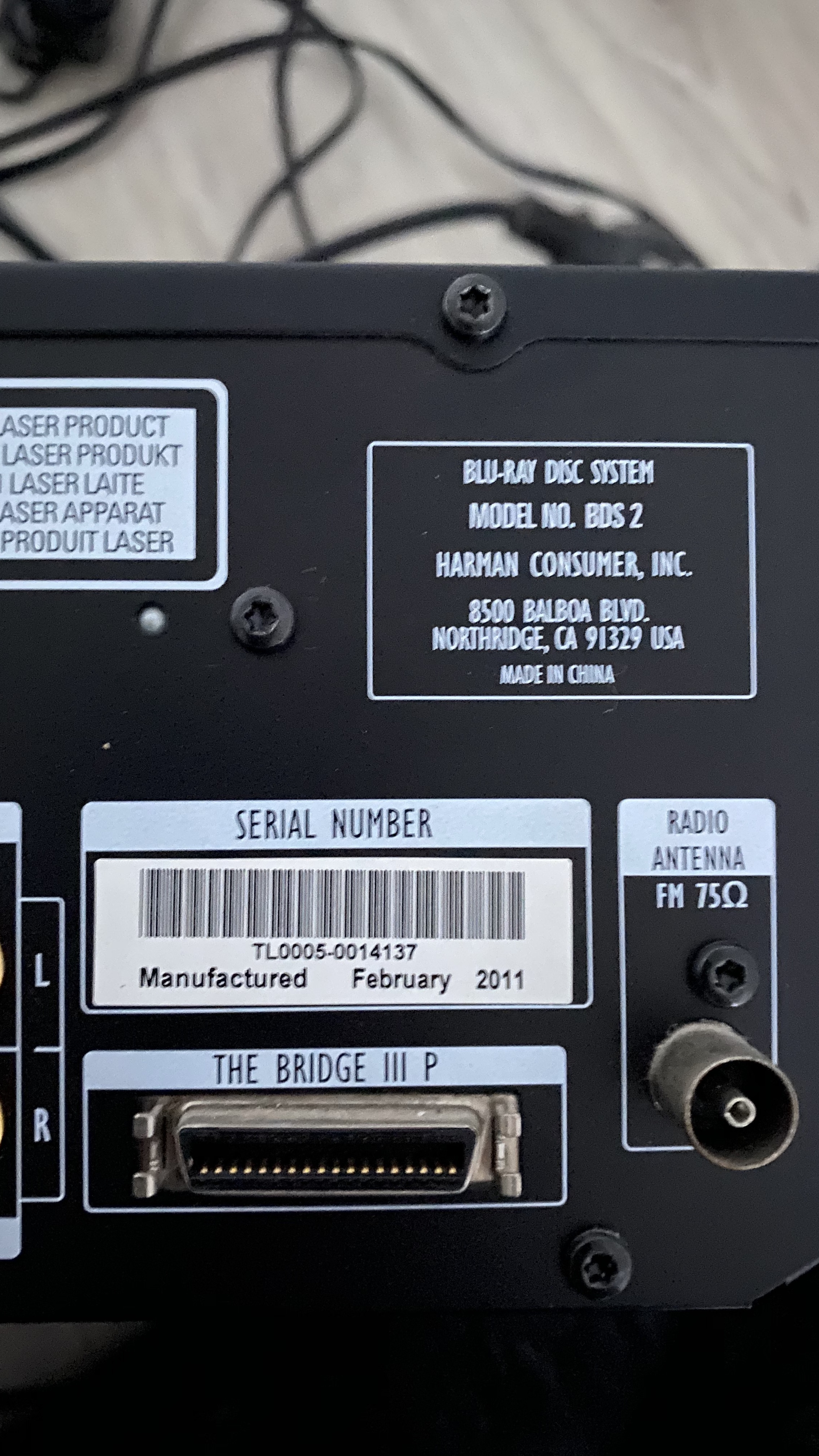

Typenumummer:


Ik heb inderdaad wel meerdere mogelijkheden op de versterker, echter voor mijn gevoel filtert die spoel/driver een hele hoop en lijkt mijn versterker ongeschikt, maar kan nu zijn dat ik totaal iets onzinnigs roep.

[ Voor 12% gewijzigd door Cardo op 24-03-2020 20:40 ]

[Jag]

Dat is het serie nummer, niet het type nummer van de versterker

Kijk, wat jij gezien hebt is het passieve wisselfilter van de kef speakers. Dat is normaal, dat hoort erin te zitten. Dat zorgt ervoor dat de woofer de lage tonen krijgt en de tweeter de hoge tonen. Even simpel gezegd, want er gebeurt nog iets meer eigenlijk.

Jouw versterker moet gewoon een ongefilterd full range signaal sturen. Dat kan die waarschijnlijk wel, maar dat moet je hem wel vertellen .

[bouwfraude]

De versterker heeft volgens de handleiding diverse keuzes voor verschillende types harman en kardon luidsprekers.
Als je wat anders aansluit is er de keuze other. Dat zal het geluid wel wat neutraler maken.
Je had ze in ieder geval wel goed aangesloten.

[ Voor 10% gewijzigd door bouwfraude op 24-03-2020 20:55 ]

[Cardo]

Dank voor de antwoorden. Ik ben wat gaan Googlen op handleidingen waarop ik op deze stuit: https://www.gebruikershan...w-handleiding-578251.html

Wat me opvalt is dat met een beeldscherm eraan er veel meer opties beschikbaar zijn, althans dat lijkt zo. Ik heb hem nu enkel aan het stroom staan en met speakers erop aangesloten. Volgens mij moet ik daarmee gaan stoeien: dus aan een beeldscherm aansluiten en kijken welke opties er dan beschikbaar zijn.

Kan ik er wel vanuit gaan dit het zou moeten werken met deze versterker? Of zie ik iets over het hoofd?

[ Voor 9% gewijzigd door Cardo op 24-03-2020 22:26 ]

[Jag]

Cardo schreef op dinsdag 24 maart 2020 @ 22:14:
Dank voor de antwoorden. Ik ben wat gaan Googlen op handleidingen waarop ik op deze stuit: https://www.gebruikershan...w-handleiding-578251.html

Wat me opvalt is dat met een beeldscherm eraan er veel meer opties beschikbaar zijn, althans dat lijkt zo. Ik heb hem nu enkel aan het stroom staan en met speakers erop aangesloten. Volgens mij moet ik daarmee gaan stoeien: dus aan een beeldscherm aansluiten en kijken welke opties er dan beschikbaar zijn.

Kan ik er wel vanuit gaan dit het zou moeten werken met deze versterker? Of zie ik iets over het hoofd?

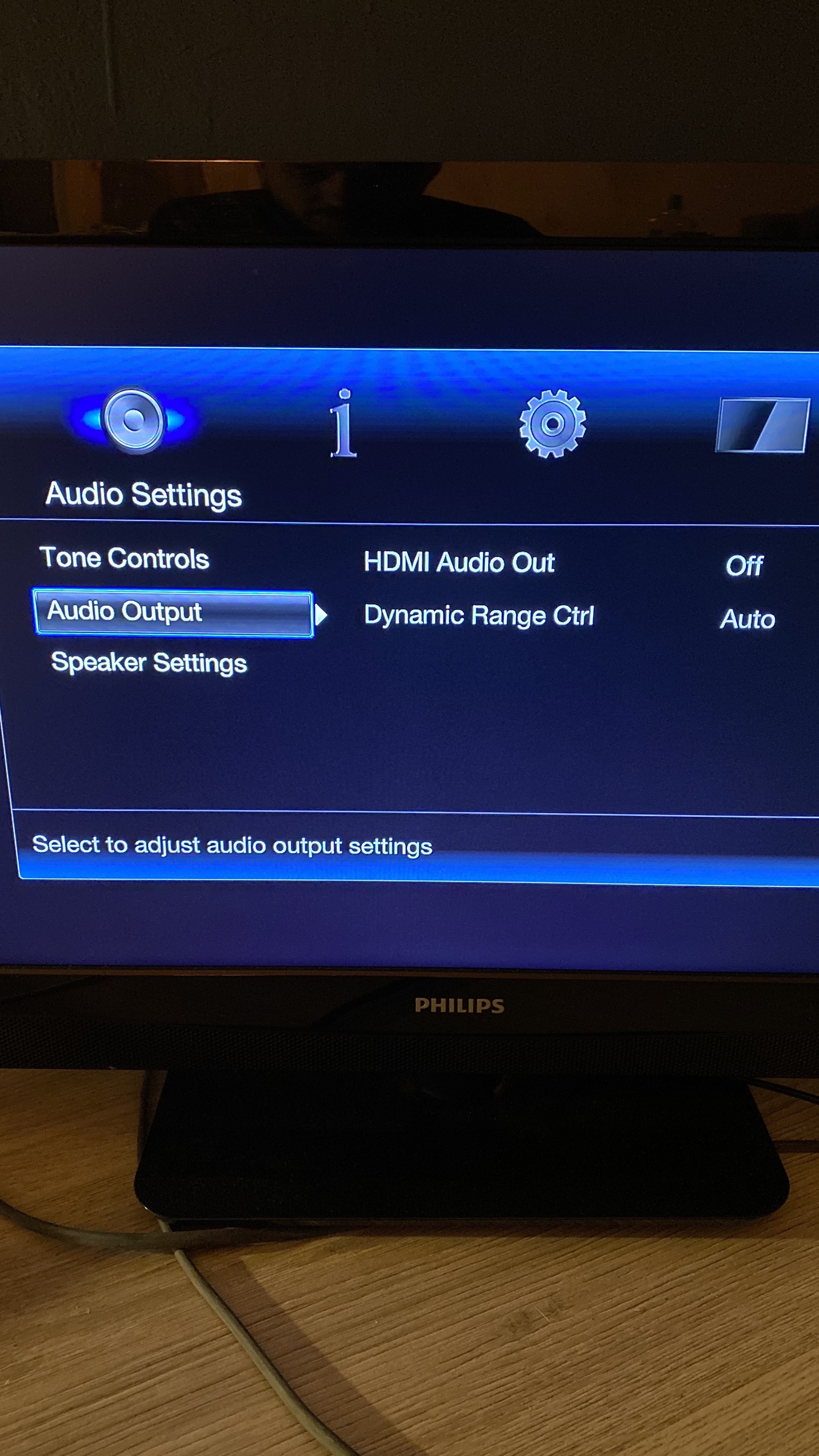

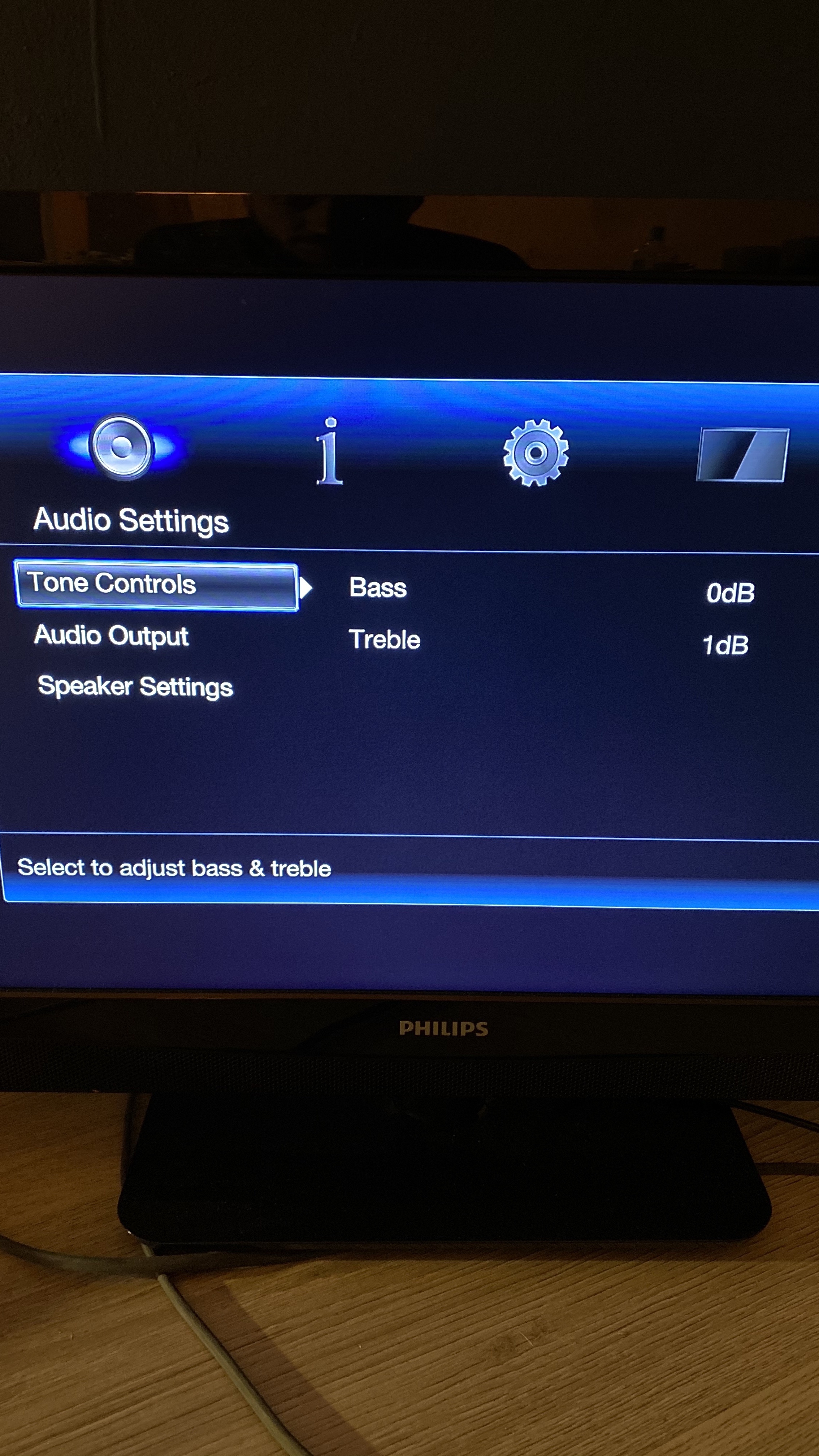

Ja zou moeten werken. Onder speaker settings, manual configuration selecteren en op 2.0 zetten. EzSetEQ op off en tone controls neutraal. Dan zou de versterker gewoon neutraal moeten staan.

En heb de plaatjes ertussen zitten tusen de speaker terminals van de Kef Q55s? Anders heb je idd alleen laag of hoog.

[Cardo]

Jag schreef op dinsdag 24 maart 2020 @ 22:37:
[...]

Ja zou moeten werken. Onder speaker settings, manual configuration selecteren en op 2.0 zetten. EzSetEQ op off en tone controls neutraal. Dan zou de versterker gewoon neutraal moeten staan.

En heb de plaatjes ertussen zitten tusen de speaker terminals van de Kef Q55s? Anders heb je idd alleen laag of hoog.

Hi dank voor het antwoord.

Wat bedoel je met het laatste? Ik heb helaas geen bruggetjes/plaatjes. Volgens mij kan ik die zelf maken door een apart stukje draad tussen LF - en HF - & LF + en HF+ te plaatsen, toch? Of werkt dat niet?

[Jag]

Cardo schreef op woensdag 25 maart 2020 @ 09:57:
[...]


Hi dank voor het antwoord.

Wat bedoel je met het laatste? Ik heb helaas geen bruggetjes/plaatjes. Volgens mij kan ik die zelf maken door een apart stukje draad tussen LF - en HF - & LF + en HF+ te plaatsen, toch? Of werkt dat niet?

Zeker. Maar hoe had je het nu aangesloten dan?

[Cardo]

Jag schreef op woensdag 25 maart 2020 @ 10:16:
[...]
Zeker. Maar hoe had je het nu aangesloten dan?

Versterker - en + links output naar speaker links naar LF - en LF +. Vervolgens vanaf LF - naar HF - en van LF + naar HF + twee kleine korte stukjes kabel. Rechter speaker idem.

Volgens mij moet dit voldoen, toch? Als ik mis zit dan verneem ik het graag.

[Jag]

Cardo schreef op woensdag 25 maart 2020 @ 10:58:
[...]


Versterker - en + links output naar speaker links naar LF - en LF +. Vervolgens vanaf LF - naar HF - en van LF + naar HF + twee kleine korte stukjes kabel. Rechter speaker idem.

Volgens mij moet dit voldoen, toch? Als ik mis zit dan verneem ik het graag.

Da's helemaal goed. Settings al geprobeerd?

[Cardo]

Nog niet kunnen doen: ik hoop dit weekend. Ik zal bij zowel positief als negatief resultaat terugkoppeling geven!

[Cardo]

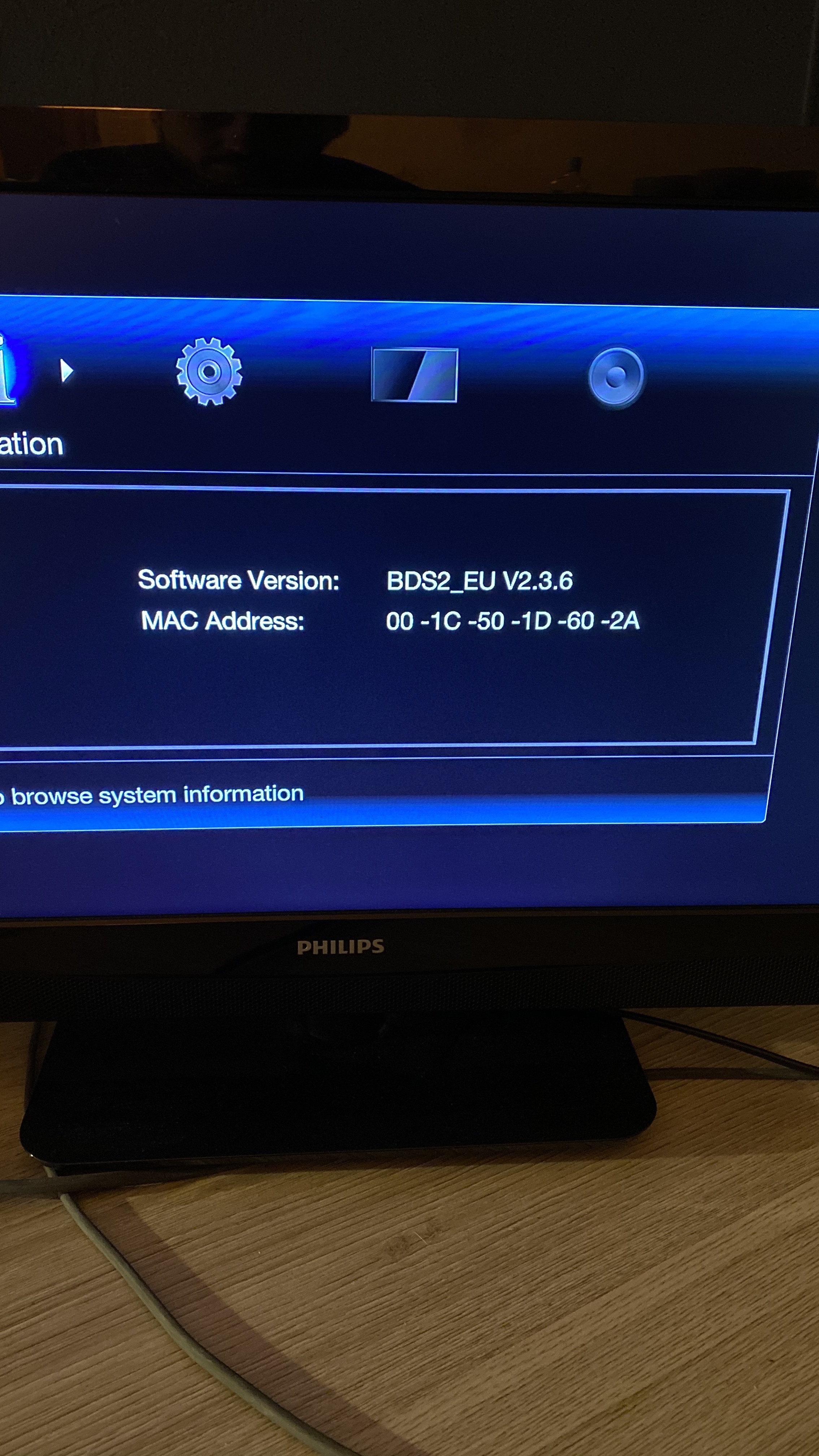

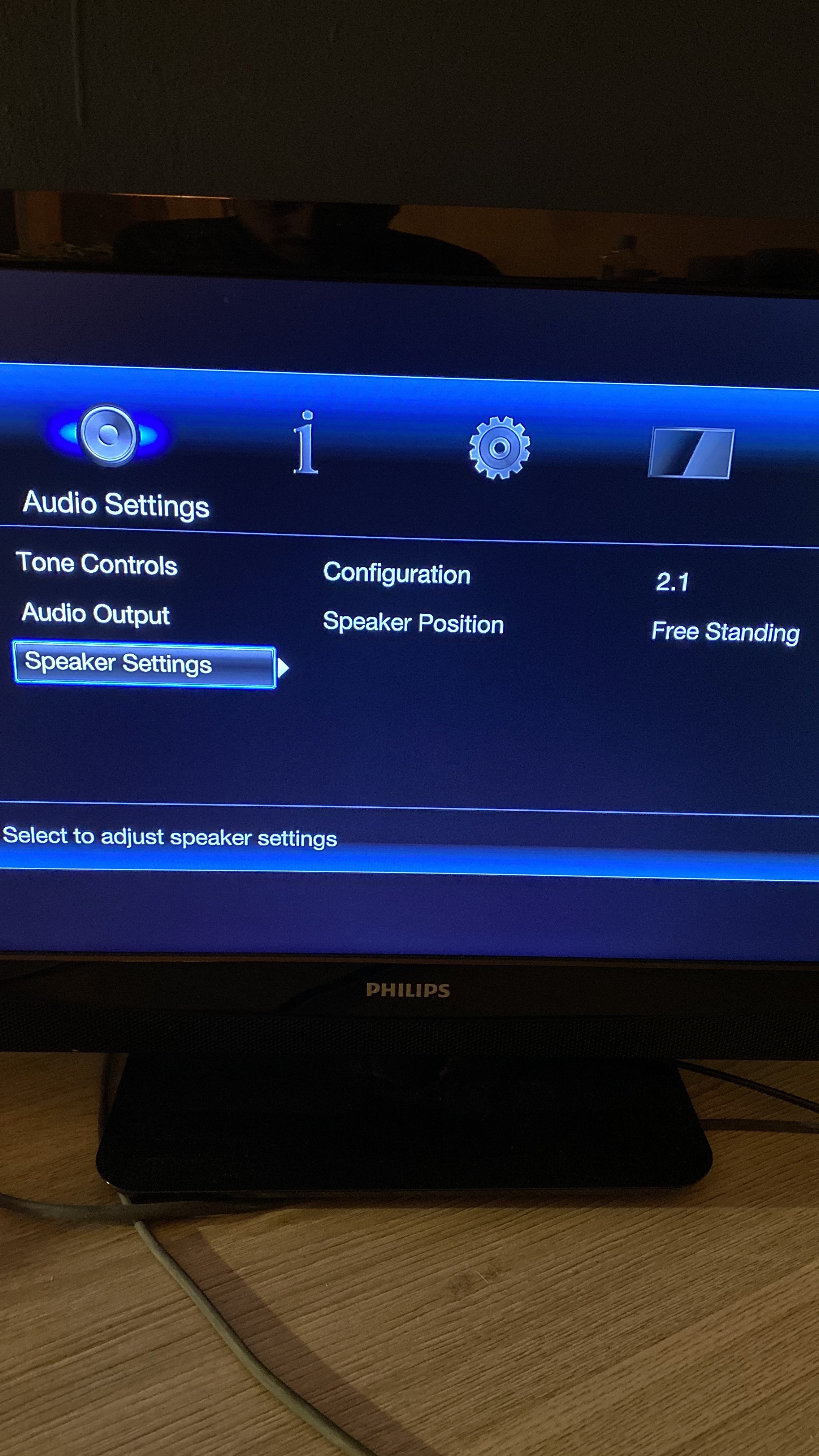

Dit weekend aan het rommelen geweest, maar helaas de opties zoals in de beschrijven krijg ik niet tevoorschijn. Mogelijk dat het updaten van de firmware nog extra opties kan bieden, echter daarvoor moet ik hem eerst bedraad aan de router hangen: daar komt helaas wat meer werk bij kijken.

[Jag]

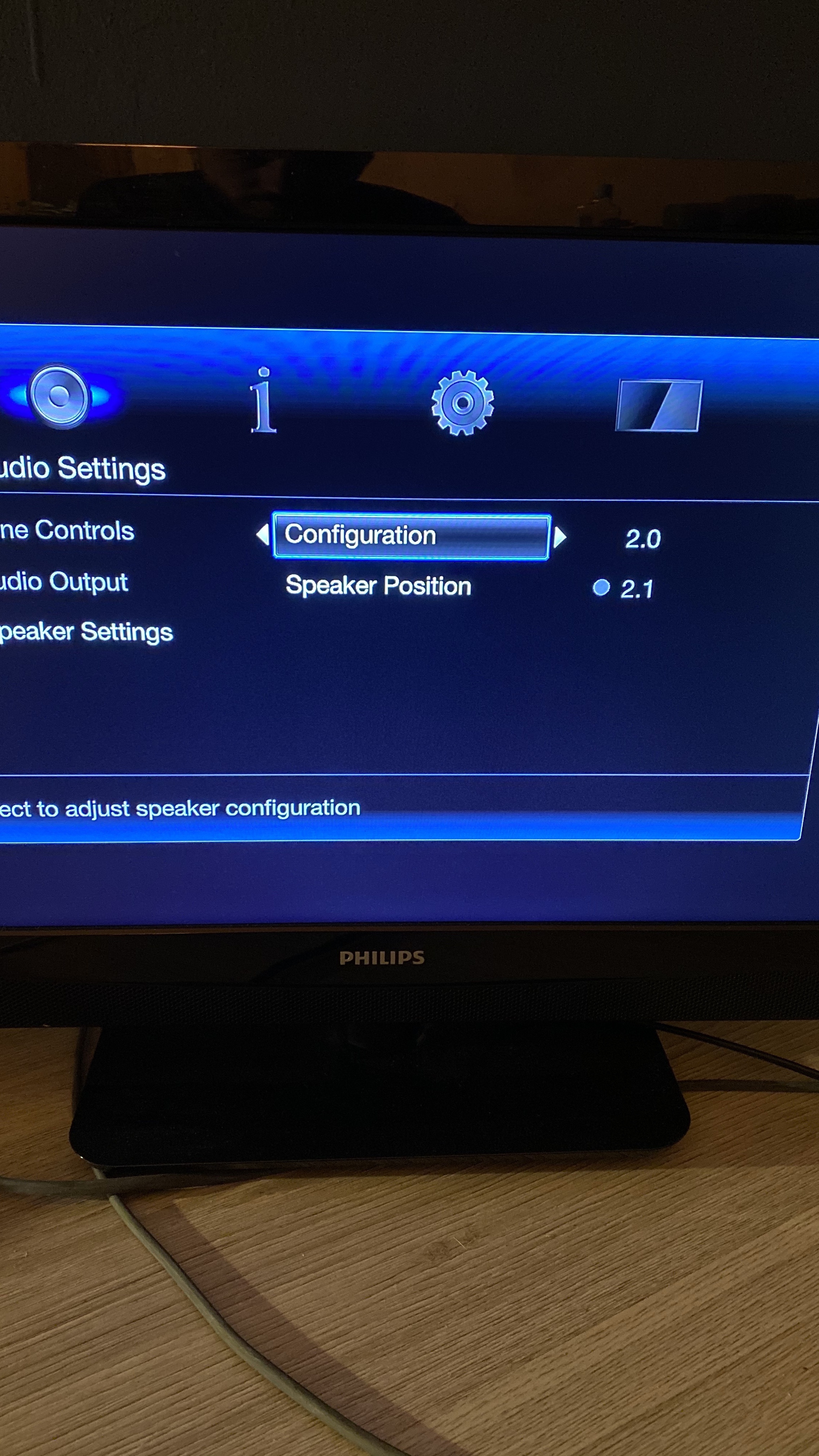

Iig moet je zoals ik al aangegeven had, hem op 2.0 zetten en niet 2.1, want dan stuurt ie het laag naar de niet bestaande sub waarschijnlijk!

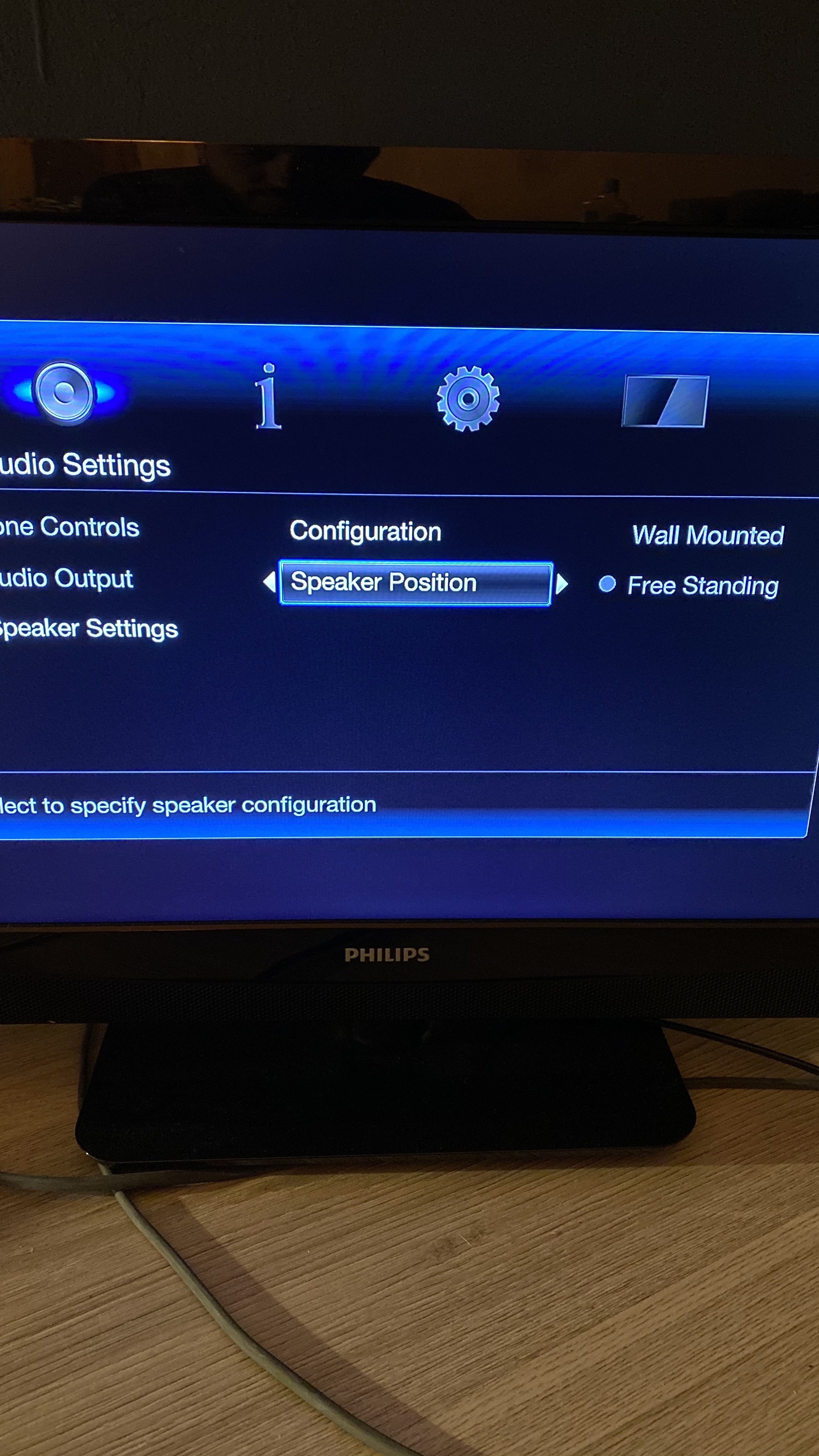

Ik zie idd niet de EzSetEQ staan met in plaats ervan freestanding. Dat klinkt als boundery control of hoe je het ook wilt noemen: correctie voor de nabijheid van wanden. Je weet nooit hoe je speakers ontworpen zijn, hoeveel zogenaamde baffle step correctie er in het filter zit. Dit kan je op gehoor doen. Als de speaker te "wollig" klinkt / teveel laag, dan moet je freestanding naar een andere optie veranderen.
