Omvormer topt af op 2400W

[bd-casemod]

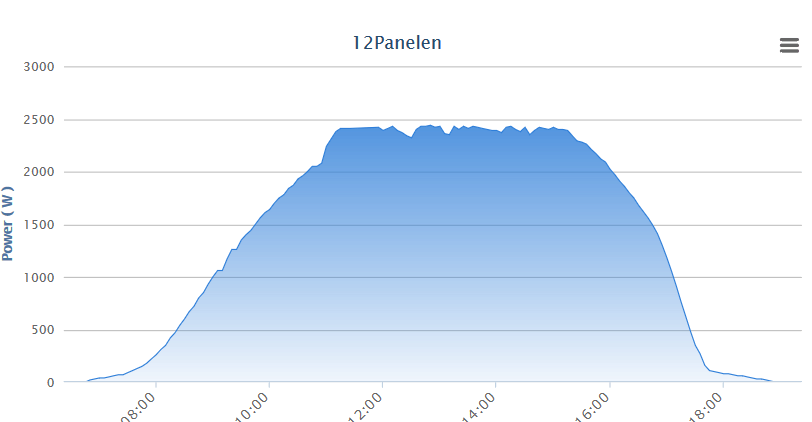

Iedereen heeft mooie parabolen, ik heb een systeem van 3660kwp op zuid maar mijn grafiek van gister ziet er zo uit:



Is er ergens een probleem in mijn installatie of krijg ik toevallig gewoon strak 2400 watt binnen voor aantal uren ?

p.s: installatie is nog nooit hoger dan 2400 watt gekomen.. vanaf installatie dec 19'

[ Voor 8% gewijzigd door bd-casemod op 23-03-2020 10:33 ]

[insomniac]

@bd-casemod Welke omvormer heb je? En staat deze op de juiste landcode ingesteld?

[bd-casemod]

insomniac schreef op maandag 23 maart 2020 @ 10:36:
@bd-casemod Welke omvormer heb je? En staat deze op de juiste landcode ingesteld?

PClop schreef op maandag 23 maart 2020 @ 10:39:
[...]

Waarschijnlijk zijn bij jou alle 12 panelen aangesloten op 1 tracker en heb je geen SMA omvormer, dus wat heb je wel.

de SOFAR SOLAR 3KTLM-G2 (3000watt), landcode staat op NL

[ Voor 31% gewijzigd door bd-casemod op 23-03-2020 10:42 ]

[PClop]

bd-casemod schreef op maandag 23 maart 2020 @ 10:28:
Iedereen heeft mooie parabolen, ik heb een systeem van 3660kwp op zuid maar mijn grafiek van gister ziet er zo uit:

[Afbeelding]

Is er ergens een probleem in mijn installatie of krijg ik toevallig gewoon strak 2400 watt binnen voor aantal uren ?

p.s: installatie is nog nooit hoger dan 2400 watt gekomen.. vanaf installatie dec 19'

Waarschijnlijk zijn bij jou alle 12 panelen aangesloten op 1 tracker en heb je geen SMA omvormer, dus wat heb je wel.

[Speedy-Andre]

bd-casemod schreef op maandag 23 maart 2020 @ 10:38:
[...]

de SOFAR SOLAR 3KTLM-G2 (3000watt), landcode staat op NL

Dan ben je lekker aan het aftoppen, de omvormer is best klein.
Wat is de hoek van het dak of de panelen?

[DARKviper123]

PClop schreef op maandag 23 maart 2020 @ 10:39:
[...]

Waarschijnlijk zijn bij jou alle 12 panelen aangesloten op 1 tracker en heb je geen SMA omvormer, dus wat heb je wel.

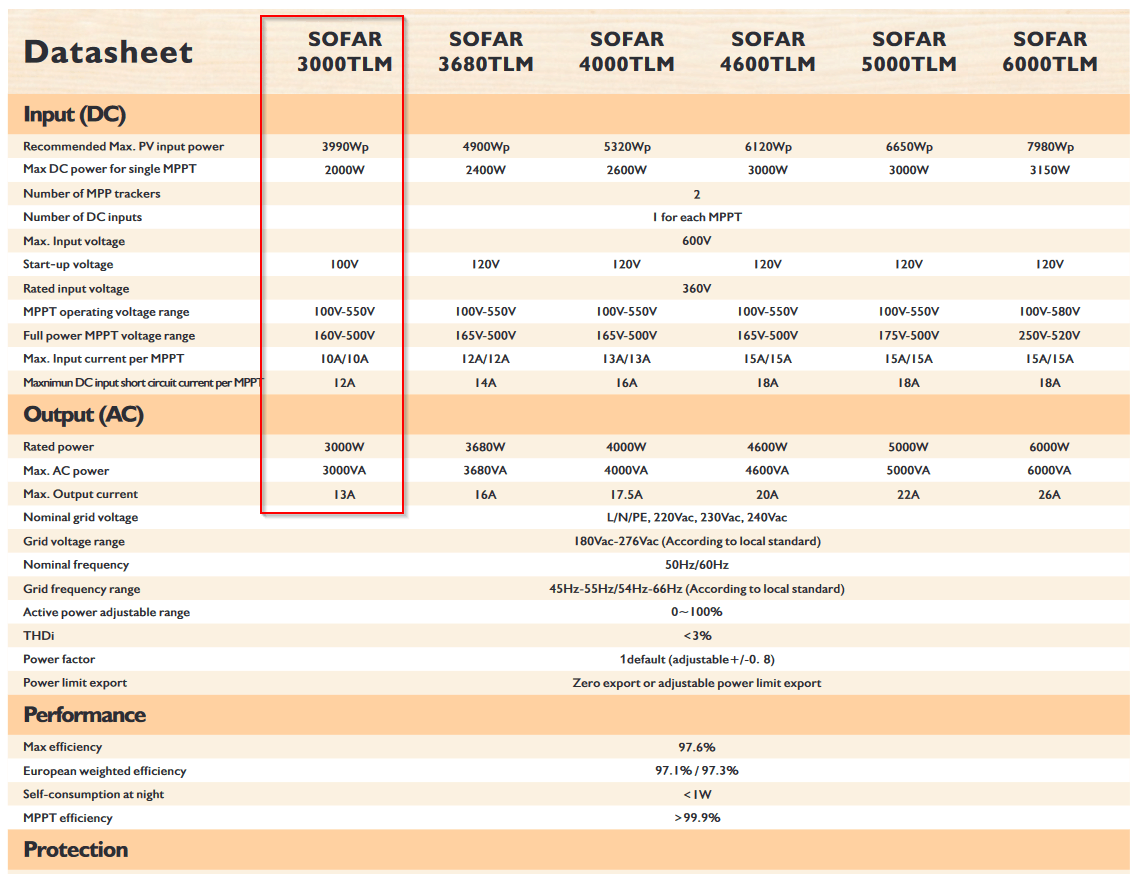

Daar lijkt het wel op ja, als ik de datasheet van die omvormer bekijk kan hij per MPPT max 2400W verwerken. Je zult de panelen dus moeten verdelen over de twee MPPT's. Als de oriëntatie gelijk is zou ik dan de strings in tweeën delen.

PS: Moet eerlijk zeggen dat dit wel een enorme faal is van de installateur die die omvormer heeft opgehangen. Ik zou uiteraard hem ook verantwoordelijk maken om dit te fixen

[ Voor 15% gewijzigd door DARKviper123 op 23-03-2020 10:46 ]

[insomniac]

@DARKviper123 dat is de 3680TLM de 3000TLM kan max 2000W aan per MPPT.
Ik vermoed dat er wel 2 strings aangesloten staan maar in een ongelijke verhouding.

[Speedy-Andre]

DARKviper123 schreef op maandag 23 maart 2020 @ 10:42:
[...]

Daar lijkt het wel op ja, als ik de datasheet van die omvormer bekijk kan hij per MPPT max 2400W verwerken. Je zult de panelen dus moeten verdelen over de twee MPPT's. Als de oriëntatie gelijk is zou ik dan de strings in tweeën delen.

Zelfs maar 2000W zie ik hier als het idd de 3kW is en niet de 3,4kW die 2400W per mppt doet.
Met 2x 6 panelen komt er meer uit, maar dat hangt ook af van de dakhoek .

[bd-casemod]

insomniac schreef op maandag 23 maart 2020 @ 10:47:
@DARKviper123 dat is de 3680TLM de 3000TLM kan max 2000W aan per MPPT.
Ik vermoed dat er wel 2 strings aangesloten staan maar in een ongelijke verhouding.

Er is 1 totale string aangesloten bij mij.

Panelen staan op plat dak in een bakkensysteem, weet zo even niet wat de standaard hellingshoek daarvan is.

[ Voor 14% gewijzigd door bd-casemod op 23-03-2020 10:51 ]

[Speedy-Andre]

bd-casemod schreef op maandag 23 maart 2020 @ 10:50:
[...]

Er is 1 totale string aangesloten bij mij.

Panelen staan op plat dak in een bakkensysteem, weet zo even niet wat de standaard hellingshoek daarvan is.

Wie leest er nou de handleiding, het werkt toch?
Is het een lastig bereikbaar dak of liggen de panelen strak langs elkaar?
Dat wordt een leuk karweitje om er 2 strings van te maken.

[bd-casemod]

Speedy-Andre schreef op maandag 23 maart 2020 @ 10:55:
[...]

Wie leest er nou de handleiding, het werkt toch?
Is het een lastig bereikbaar dak of liggen de panelen strak langs elkaar?
Dat wordt een leuk karweitje om er 2 strings van te maken.

Ja ik ga de installateur bellen,

het is een plat dak waar je wel eenvoudig bij kunt. dus het opsplitsen zou vrij eenvoudig moeten kunnen.

[Speedy-Andre]

bd-casemod schreef op maandag 23 maart 2020 @ 10:58:
[...]


Ja ik ga de installateur bellen,

het is een plat dak waar je wel eenvoudig bij kunt. dus het opsplitsen zou vrij eenvoudig moeten kunnen.

Dat scheelt weer, kan je met die omvormer ergens de pv spanning (in V) aflezen?
Je zou minstens 12x30=360V moeten zien als alles in de string goed zit.

[bd-casemod]

Speedy-Andre schreef op maandag 23 maart 2020 @ 11:02:
[...]

Dat scheelt weer, kan je met die omvormer ergens de pv spanning (in V) aflezen?
Je zou minstens 12x30=360V moeten zien als alles in de string goed zit.

Ja zeker:

[Speedy-Andre]

Dat ziet er goed uit, wat meer spanning nu het nog koud is.
Met 2 strings is dat elk >200V en de omvormer start bij 120V dus genoeg marge.

[bd-casemod]

Speedy-Andre schreef op maandag 23 maart 2020 @ 11:21:
Dat ziet er goed uit, wat meer spanning nu het nog koud is.
Met 2 strings is dat elk >200V en de omvormer start bij 120V dus genoeg marge.

Top, ik zie in de datasheet dat hij per string max input zou moeten kunnen accepteren van 10A, waar heb je precies dat limiet van 2400 watt gevonden ?

Ik wil even wat bewijs verzamelen, en het oplossen

[Ep Woody]

Kun je niet de strings op beide MPPT's aansluiten met twee Y-kabels? Sommige omvormers accepteren dat en halen dan wel de maximale performance.

[PClop]

Ep Woody schreef op maandag 23 maart 2020 @ 11:26:
Kun je niet de strings op beide MPPT's aansluiten met twee Y-kabels? Sommige omvormers accepteren dat en halen dan wel de maximale performance.

Je bedoeld die ene string op de 2 mpp trakkers parallel aansluiten, kan vaak maar
staat niet in de pdf van die omvormer ( moet dan zijn can parallel ) maar dat wil niet zeggen dat
het niet kan of mag van de fabrikant.

[Rouske]

Uit de handleiding:

10. Set Inputmode
Input mode selection:SOFAR 3K~6KTLM-G2 inverter has 2 MPPT channels, the 2 MPPT can
operate independently, also can operate in parallel. If the PV strings are connected in parallel
outside the inverter, you should choose the "in parallel mode", otherwise use the default
setting. Press “Back” button to enter “1.Enter setting” interface, press ”OK“ button to enter
main setting interface. Enter “10. Set inputmode” by pressing “Up” or ”Down“ buttons. Press
“OK” button to enter setting interface. Choose “In parallel Mode?” or “Independent Mode?”
by pressing “Up” or “Down” buttons, then press “OK” button. “Success” or “fail” is displayed
after setting

[AUijtdehaag]

https://webshop.cedel.nl/...nector-1-male-en-2-female
https://webshop.cedel.nl/...nector-2-male-en-1-female

[ Voor 17% gewijzigd door AUijtdehaag op 23-03-2020 11:57 ]

[Speedy-Andre]

bd-casemod schreef op maandag 23 maart 2020 @ 11:24:
[...]

Top, ik zie in de datasheet dat hij per string max input zou moeten kunnen accepteren van 10A, waar heb je precies dat limiet van 2400 watt gevonden ?

Ik wil even wat bewijs verzamelen, en het oplossen

Hier zoals ik al eerder postte.

Toch vreemd dat er 2400W uit komt als de specs 2000W zeggen.
De y-kabel is de simpelste oplossing, daar heeft de omvormer een instelling voor.
Wel door de installateur laten doen, dan blijft het zijn verantwoording.

[bd-casemod]

Speedy-Andre schreef op maandag 23 maart 2020 @ 11:58:
[...]

Hier zoals ik al eerder postte.

Toch vreemd dat er 2400W uit komt als de specs 2000W zeggen.
De y-kabel is de simpelste oplossing, daar heeft de omvormer een instelling voor.
Wel door de installateur laten doen, dan blijft het zijn verantwoording.

Ja top, ik zie inderdaad op de omvormer dat ik die mogelijkheid heb.

Ik ga het voorleggen aan de installateur, je zei ook dat de omvormer wat aan de kleine kant was echter zie ik deze opstelling vaker in combinatie met de aantal wph panelen. Wat adviseer jij. een 3600watt omvormer?

Dan leg ik dat hem meteen uiteraard voor.

[Speedy-Andre]

bd-casemod schreef op maandag 23 maart 2020 @ 12:10:
[...]

Ja top, ik zie inderdaad op de omvormer dat ik die mogelijkheid heb.

Ik ga het voorleggen aan de installateur, je zei ook dat de omvormer wat aan de kleine kant was echter zie ik deze opstelling vaker in combinatie met de aantal wph panelen. Wat adviseer jij. een 3600watt omvormer?

Dan leg ik dat hem meteen uiteraard voor.

Dat de omvormer net wat lichter is komt idd vaker voor, hij draait dan meer uren op max vermogen.
Ik heb een tijd met 2350Wp op een omvormer gedraaid die 2100W max gaf met toch een goed resultaat.
Je hebt dan aftopping in mei en juni als het koud is, verder eigenlijk niet.
Ik heb nu zelfs een extreme over-dimensionering met 5590Wp op een 4000W omvormer.
Dit kan omdat 1 string ongunstig op N/O ligt (mijn oude panelen) en toch haal ik er jaarlijks 4829kWh mee.

[bd-casemod]

Speedy-Andre schreef op maandag 23 maart 2020 @ 12:21:
[...]

Dat de omvormer net wat lichter is komt idd vaker voor, hij draait dan meer uren op max vermogen.
Ik heb een tijd met 2350Wp op een omvormer gedraaid die 2100W max gaf met toch een goed resultaat.
Je hebt dan aftopping in mei en juni als het koud is, verder eigenlijk niet.
Ik heb nu zelfs een extreme over-dimensionering met 5590Wp op een 4000W omvormer.
Dit kan omdat 1 string ongunstig op N/O ligt (mijn oude panelen) en toch haal ik er jaarlijks 4890kWh mee.

Duidelijk, dat gaf de installateur inderdaad ook aan. Dat op top dagen zal die aftoppen, daar kan ik wel mee leven.

Maar dat hij hem nu al aftopt is net een ander verhaal, bedankt voor de info en ik hou het topic up to date hoe het is opgelost.

[PClop]

bd-casemod schreef op maandag 23 maart 2020 @ 12:10:
[...]


Ja top, ik zie inderdaad op de omvormer dat ik die mogelijkheid heb.

Ik ga het voorleggen aan de installateur, je zei ook dat de omvormer wat aan de kleine kant was echter zie ik deze opstelling vaker in combinatie met de aantal wph panelen. Wat adviseer jij. een 3600watt omvormer?

Dan leg ik dat hem meteen uiteraard voor.

Zou het zo laten qua omvormer vermogen, veel hier kunnen daar niet over, ook ik niet
maar het gaat vaak maar om een klein aantal dagen per jaar dat het bij jou dan nog aftopt
als je die 600/700W erbij rekent na parallel schakelen van de mppt's
Als het straks warmer weer wordt haalt jou omvormer die 3000W tocht niet meer
ondanks dat je dan de hele dag zon zou hebben.

[HyperBart]

bd-casemod schreef op maandag 23 maart 2020 @ 12:24:
[...]


Duidelijk, dat gaf de installateur inderdaad ook aan. Dat op top dagen zal die aftoppen, daar kan ik wel mee leven.

Maar dat hij hem nu al aftopt is net een ander verhaal, bedankt voor de info en ik hou het topic up to date hoe het is opgelost.

Er is niks mis met de verhouding panelen (kWp) en je omvormer-vermorgen (kW). Ik zou dat zeker zo laten, echt niks mis mee. Gewoon de mentale klik maken dat dit beter is, ondanks aftoppen .

[bd-casemod]

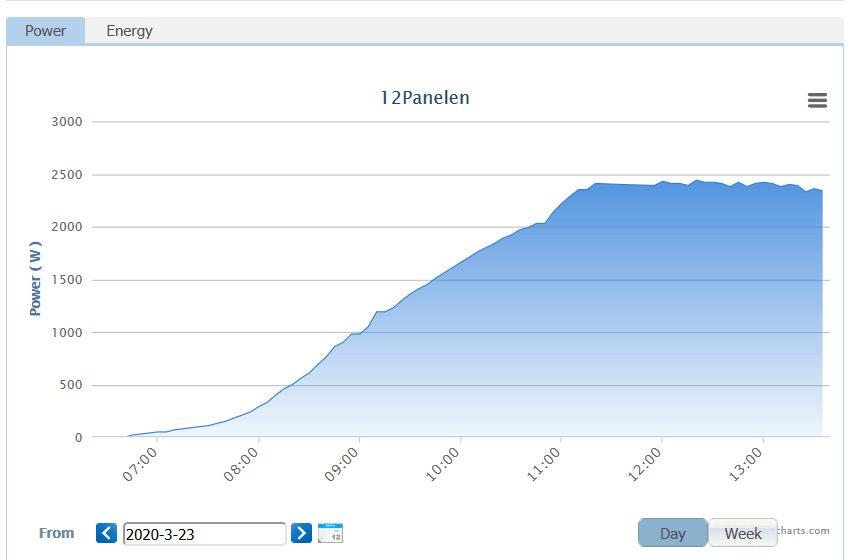

Vandaag hebben we het precies hetzelfde:






Heb contact gehad met de leverancier, ze gaan Y kabels er tussen zetten. het resultaat laat ik jullie weten.

[Barrycade]

HyperBart schreef op maandag 23 maart 2020 @ 13:38:
[...]

Er is niks mis met de verhouding panelen (kWp) en je omvormer-vermorgen (kW). Ik zou dat zeker zo laten, echt niks mis mee. Gewoon de mentale klik maken dat dit beter is, ondanks aftoppen .

Maar dan wel aftoppen met 2 MPPs aangesloten. Als je nu al topt op een platdaksysteem ben je in de nog betere maanden echt energie aan het weggooien.

[Speedy-Andre]

Barrycade schreef op maandag 23 maart 2020 @ 13:44:
[...]

Maar dan wel aftoppen met 2 MPPs aangesloten. Als je nu al topt op een platdaksysteem ben je in de nog betere maanden echt energie aan het weggooien.

Dat zal met deze opstelling wel meevallen, plat dak is 15-25 graden dus niet optimaal in mei en juni.
Daarbij blijft hij langer op max vermogen dan een grotere omvormer dus je mist maar weinig.

[HyperBart]

Barrycade schreef op maandag 23 maart 2020 @ 13:44:
[...]


Maar dan wel aftoppen met 2 MPPs aangesloten. Als je nu al topt op een platdaksysteem ben je in de nog betere maanden echt energie aan het weggooien.

Zeker zeker, ik doelde meer op het globale niveau. Maar het is goed dat je dit nog eens aanstipt. @bd-casemod je moet echt die twee MPPT's gebruiken.

[Rouske]

@bd-casemod hebben ze dan een verkeerde sticker op de omvormer geplakt, want de datasheet en praktijk lijken niet echt overeen te komen....

[Speedy-Andre]

Of hij is niet erg strikt begrensd, dan valt het straks met de y-stukjes misschien mee wat ie nog doet.
Een SMA moet je zelfs apart instellen voor een druppeltje meer (mijn SB4000 staat op 4060W).

[Rol-Co]

bd-casemod schreef op maandag 23 maart 2020 @ 13:44:
Vandaag hebben we het precies hetzelfde:

[Afbeelding]

[Afbeelding]


Heb contact gehad met de leverancier, ze gaan Y kabels er tussen zetten. het resultaat laat ik jullie weten.

Vraag me af of het aftoppen is, de lijn is niet erg strak.

[bd-casemod]

Rouske schreef op maandag 23 maart 2020 @ 22:09:
@bd-casemod hebben ze dan een verkeerde sticker op de omvormer geplakt, want de datasheet en praktijk lijken niet echt overeen te komen....

Als ik op de omvormer zelf kijk geeft hij keihard aan dat het een 3000watt model is, dus dat lijkt mij niet.

[bd-casemod]

Update tussendoor:

Gister avond Y kabels er tussen gezet en omvormer omgezet. komt nu momenteel al 2750 watt binnen.

Het lijkt dus opgelost, dank allemaal!

[Rol-Co]

bd-casemod schreef op woensdag 25 maart 2020 @ 11:57:
Update tussendoor:

Gister avond Y kabels er tussen gezet en omvormer omgezet. komt nu momenteel al 2750 watt binnen.

Het lijkt dus opgelost, dank allemaal!

Hier gisterenavond ook met een omnik gedaan, gaat nu ook goed.

https://www.omnikportal.c....aspx?come=Public&pid=892

[Rouske]

Rol-Co schreef op woensdag 25 maart 2020 @ 13:32:
[...]

Hier gisterenavond ook met een omnik gedaan, gaat nu ook goed.

https://www.omnikportal.c....aspx?come=Public&pid=892

Wat was er dan op de 21e anders dan gisteren, want daar gaat die wel tot 2000W i.p.v 1500W

[Rol-Co]

Rouske schreef op woensdag 25 maart 2020 @ 15:59:
[...]

Wat was er dan op de 21e anders dan gisteren, want daar gaat die wel tot 2000W i.p.v 1500W

21e hing er een 2000W omnik en gisteren een 3000W zonder Y stekkers, die heeft hij sinds vandaag wel.
Er zit 4000W aan panelen aan namelijk.

[bd-casemod]

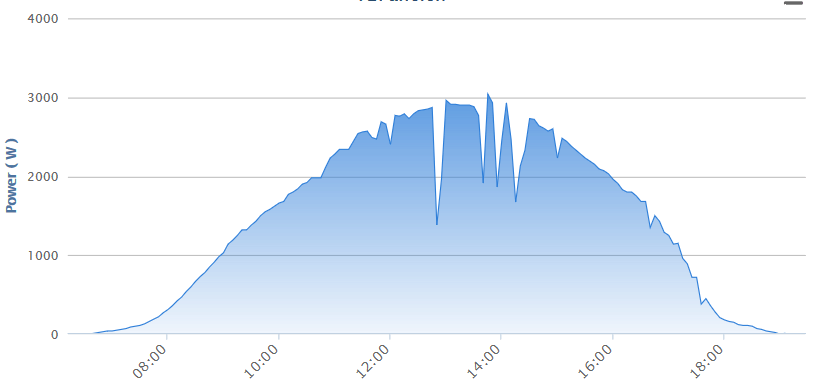

Paar kleine wolken gooide roet in het eten maar dit ziet er een stuk beter uit:

[Teleluvr]

AUijtdehaag schreef op maandag 23 maart 2020 @ 11:57:
https://webshop.cedel.nl/...nector-1-male-en-2-female
https://webshop.cedel.nl/...nector-2-male-en-1-female

Dit is vast de donate vraag ooit, maar kun je hiermee ook twee strings samenvoegen?

[AUijtdehaag]

@Teleluvr je bedoelt twee strings parallel aansluiten op 1 ingang? Ja.

[Rol-Co]

Teleluvr schreef op woensdag 25 maart 2020 @ 20:36:
[...]

Dit is vast de donate vraag ooit, maar kun je hiermee ook twee strings samenvoegen?

Hier heb je er 2 (setje) voor dat geld

https://www.solarpowersup...3iEA4oEAsYBSABEgIi1PD_BwE

[Rouske]

Rol-Co schreef op woensdag 25 maart 2020 @ 17:47:
[...]

21e hing er een 2000W omnik en gisteren een 3000W zonder Y stekkers, die heeft hij sinds vandaag wel.
Er zit 4000W aan panelen aan namelijk.

Dan is het helemaal duidelijk en verklaarbaar

[Ertje650]

bd-casemod schreef op maandag 23 maart 2020 @ 13:44:
Vandaag hebben we het precies hetzelfde:

[Afbeelding]

[Afbeelding]


Heb contact gehad met de leverancier, ze gaan Y kabels er tussen zetten. het resultaat laat ik jullie weten.

Als je de Sofar Solar 3KTLM-G2 hebt zoals je zegt, is het nog een heel ander verhaal

http://www.sofarsolar.com...tail/457/SOFAR%203KTLM-G2

[bd-casemod]

Ertje650 schreef op maandag 31 augustus 2020 @ 23:08:
[...]


Als je de Sofar Solar 3KTLM-G2 hebt zoals je zegt, is het nog een heel ander verhaal

http://www.sofarsolar.com...tail/457/SOFAR%203KTLM-G2

Probleem is opgelost met een y kabel en een setting aangepast. Draait sindsdien vlekkeloos.

[Gieliovd520]

The power of Tweakers

[Ertje650]

Mooi dat het goed werkt nu
