Inleiding

Na iets teveel fallout te hebben gespeeld heb ik een nixieclock gebouwd met de IN-18 NOS tubes. Alhoewel deze dingen super duur zijn, zijn ze imo wel mooier dan de IN-14 (waarbij de 5 een omgedraaide 2 is).

Filmpje van het ding:

En als je dan toch bezig bent kan je net zo goed een tube amp bouwen...toch...toch?

Mikifier2000

Enter the Mikifier2000 (ik sta open voor naam suggesties zolang m'n nick er maar in verwerkt is )

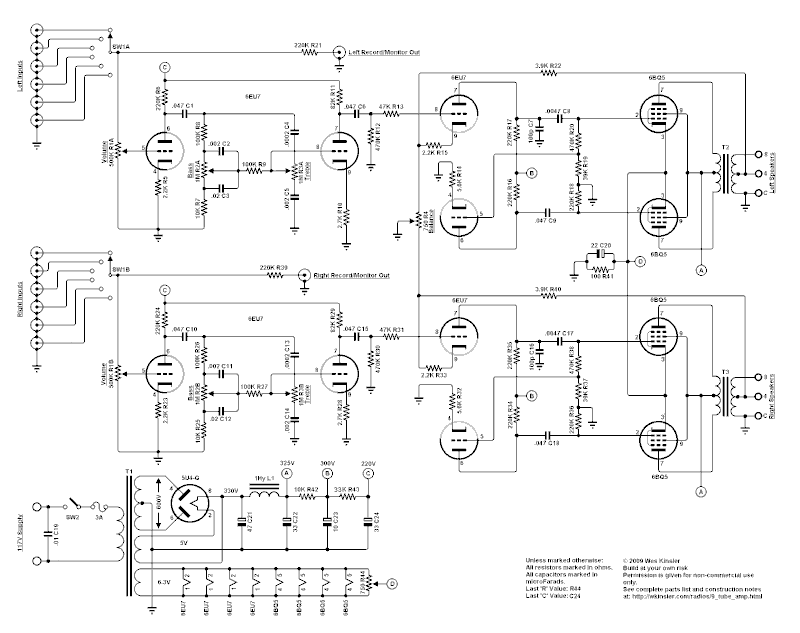

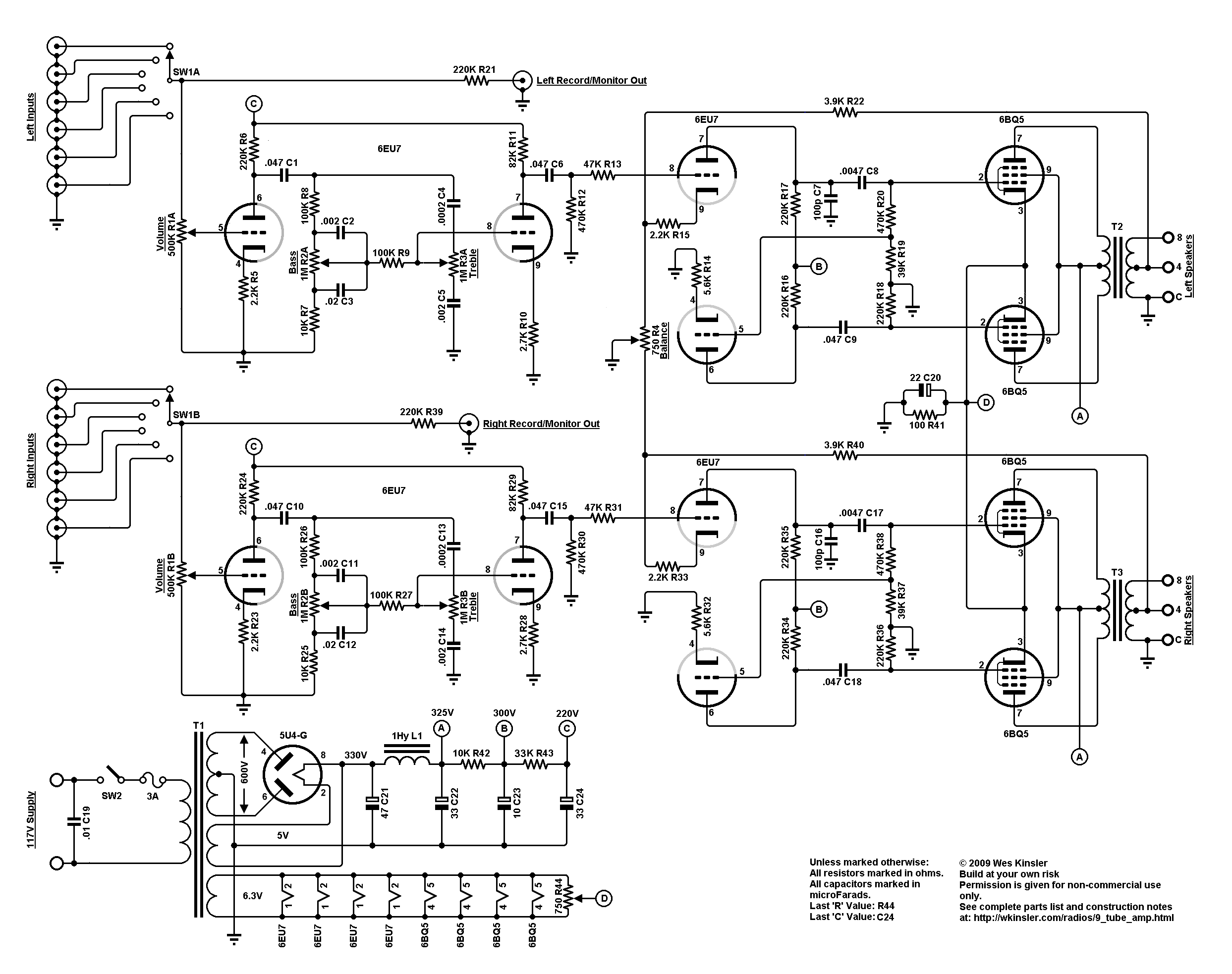

De amp wordt gebouwd volgens deze 2 tekeningen:

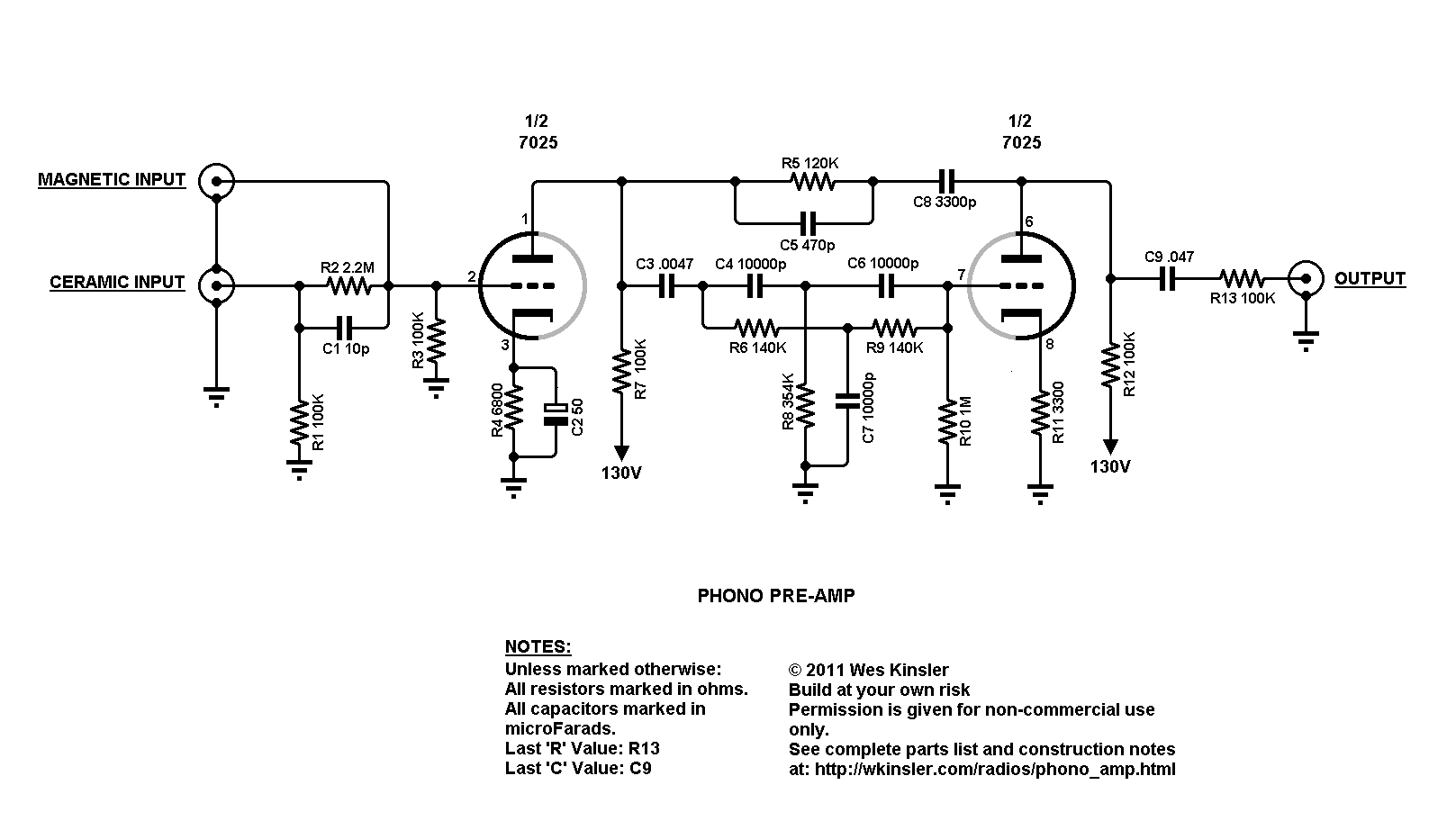

Het eerste is de uiteindelijke amp, de tweede tekening is van de phono preamp, uiteraard ook met buizen.

Wat heb ik al

Nou, best wel wat eigenlijk...

Trafo's

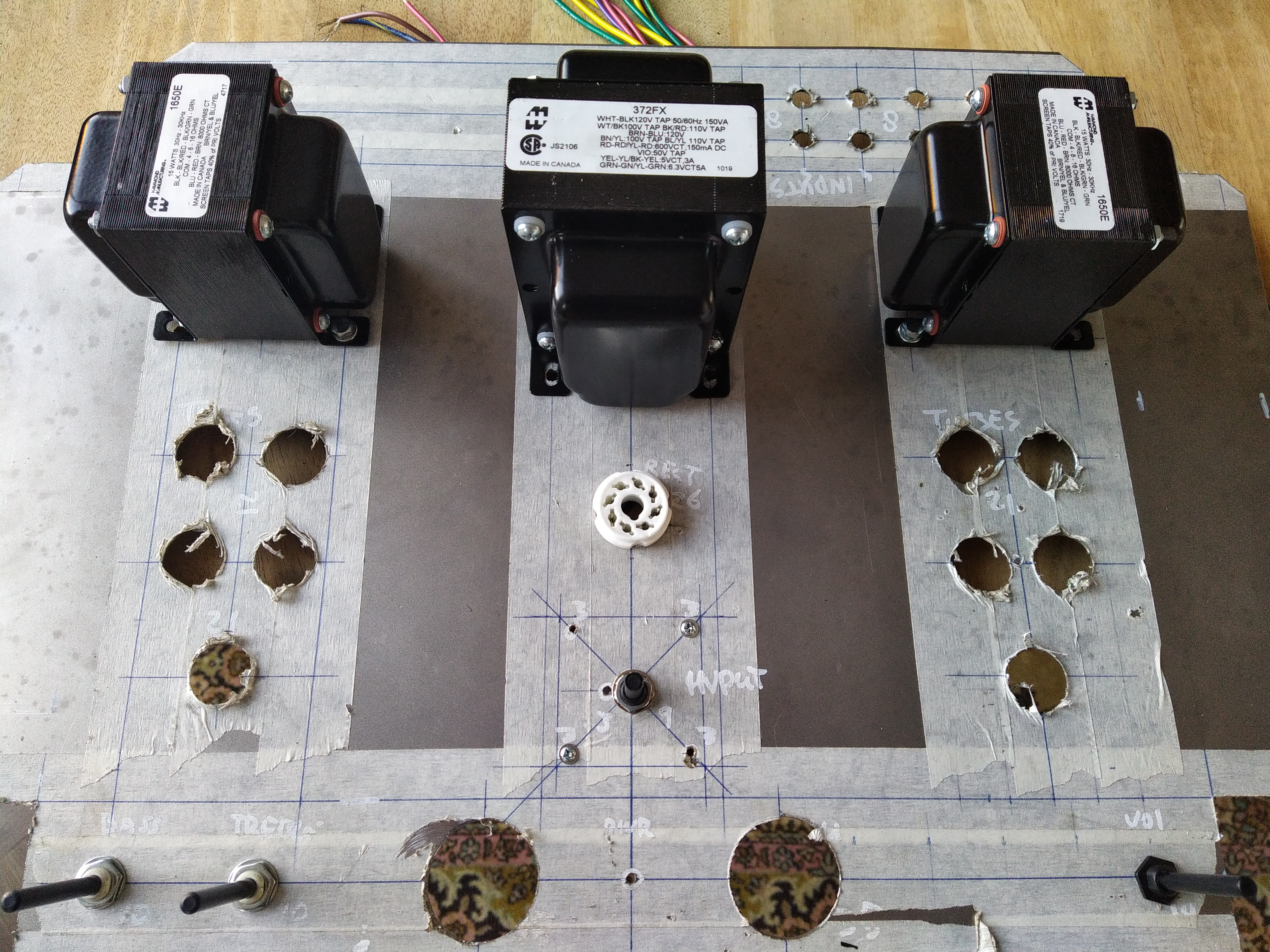

Ik heb al een set Hammond trafo's voor de voeding en output.

op de achtergrond zie je m'n Jupiter Jupimatic jukebox maar daar hebben we het nu niet over

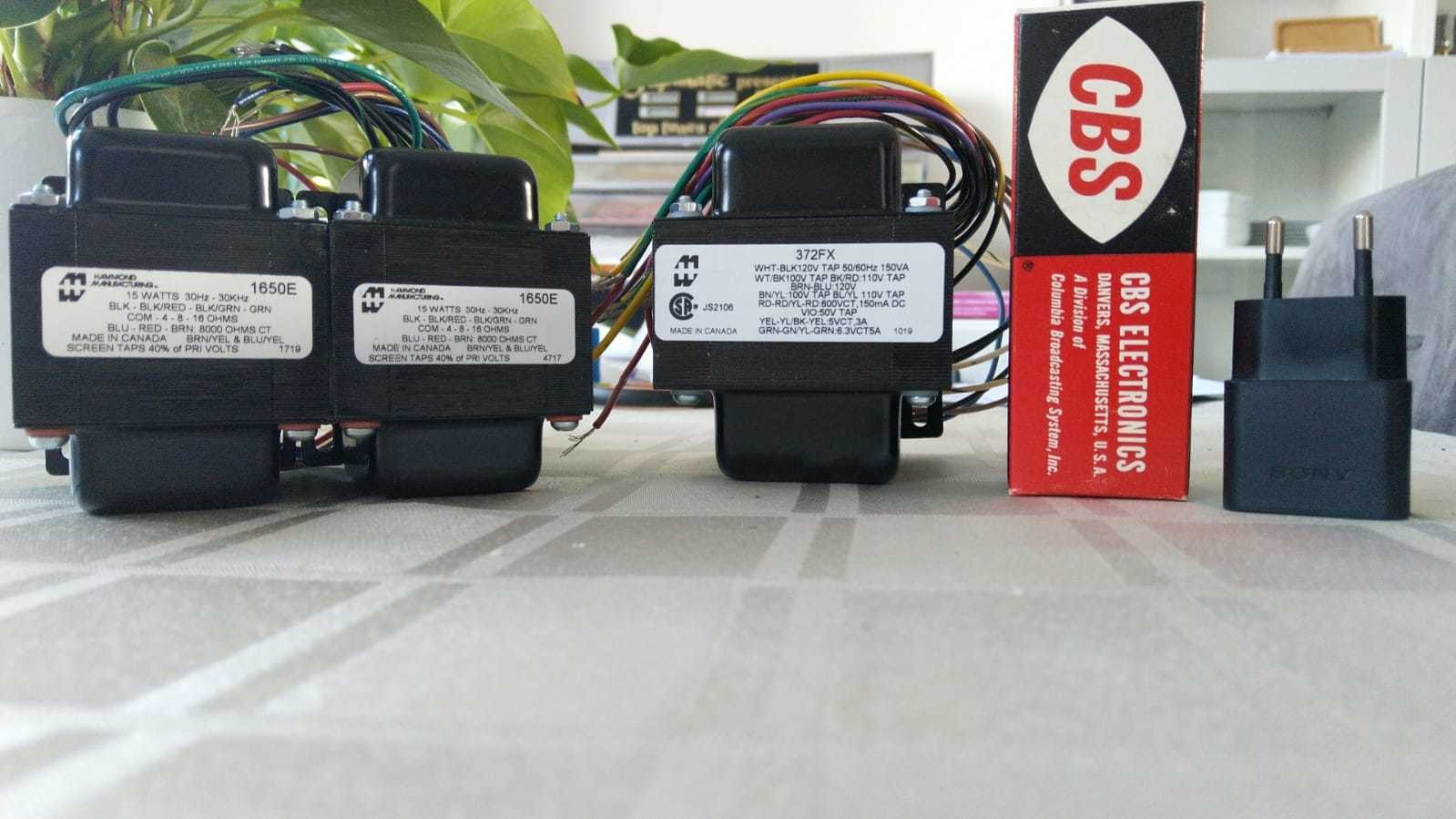

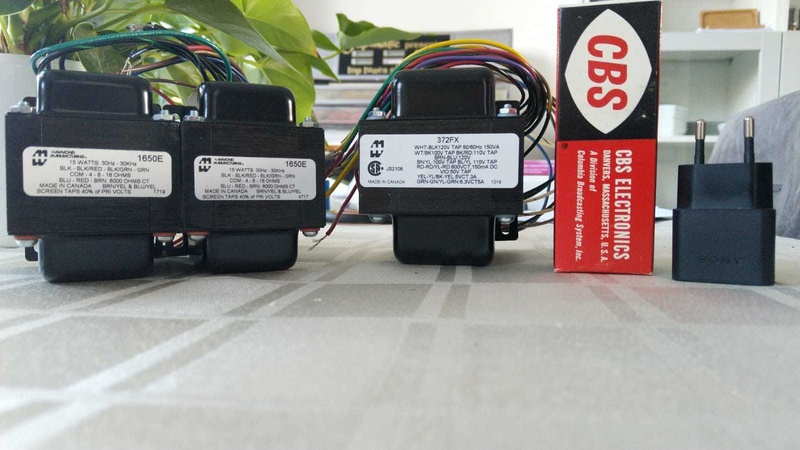

De output trafo's zijn van het type Hammond 1650E. Deze levert 15W output en heeft 4,8 en 16 ohmse outputs.

De power trafo is een Hammond 372FX. Deze heeft 600, 6.3 en 5 volt. Deze is zwaarder dan volgens het schema van de Amp nodig is maar dat komt omdat ik wat extra nodig heb voor de phone preamp.

Ook zie je de gelijkrichter buis. Ja, ik zou een bruggelijkrichter kunnen gebruiken die veel goedkoper is enz. enz. maar die verstookt geen 5V 3A en wordt niet bloedheet en is dus minder cool (see what I did there?)

Behuizing

Ik ben al bezig geweest met de behuizing te ontwerpen en wat dingen uit te proberen. Wat ik wil doen is een boven en onderkant van eikenhout, 18mm, met een zwarte plexiglazen rand er tussen in. In die rand komen dan de VU meters, aan-uit schakelaar enz.



Ik denk dat hij nog iets breder wordt maar dat weet ik nog niet.

De grote ronde knoppen op de voorkant zijn de VU meters, er tussen in de aan en uit schakelaar.
Links: lage en hoge tonen
Rechts: balance en volume
Boven op wil ik de input selector maken.

De verzonken rand moet van plexiglas worden. Die zal een halve centimeter in het hout vallen met 5cm tussen de boven en onderkant.

[Sine]

Dat is een best projectje, daar kun je je wel een tijdje aan uitleven

Geen ultralineair? Je trafo's hebben de aftakkingen ervoor, wellicht kun je een omschakelmogelijkheid inbouwen om tussen triode en UL te schakelen. (triode maakt wat meer 2e harmonische vervorming)
Een 100R weerstandje in het schermrooster is waarschijnlijk ook geen slecht plan.

Dat MC preampje is gruwelijk gevoeilig voor storing, waarschijnlijk kom je de buisjes van een vorm van afscherming aan het voorzien, en de gloei aan het opbouwen met DC heaters om de brom er uit te houden.

De balance pot zou ik zelf weg laten, dat is alleen maar een bron van storing en vragen om een slechtere kanaalscheiding.
Het zelfde voor C20 en R40, die gewoon voor elk kanaal uitvoeren in 220R

[ Voor 11% gewijzigd door Sine op 20-03-2020 00:24 ]

[Mike2k]

Sine schreef op donderdag 19 maart 2020 @ 21:22:
Dat is een best projectje, daar kun je je wel een tijdje aan uitleven

Geen ultralineair? Je trafo's hebben de aftakkingen ervoor, wellicht kun je een omschakelmogelijkheid inbouwen om tussen triode en UL te schakelen. (triode maakt wat meer 2e harmonische vervorming)
Een 100R weerstandje in het schermrooster is waarschijnlijk ook geen slecht plan.

Dat MC preampje is gruwelijk gevoeilig voor storing, waarschijnlijk kom je de buisjes van een vorm van afscherming aan het voorzien, en de gloei aan het opbouwen met DC heaters om de brom er uit te houden.

De balance pot zou ik zelf weg laten, dat is alleen maar een bron van storing en vragen om een slechtere kanaalscheiding.
Het zelfde voor C20 en R40, die gewoon voor elk kanaal uitvoeren in 220R

Dank je wel voor het meedenken!

Ik ga me even inlezen over ultralinear en hoe ik hem dan aan moet sluiten.

Wes geeft inderdaad aan dat je de balance weg kan laten: http://wkinsler.com/radios/7tubeamp1.html en daar een 330ohmse weerstand voor kan gebruiken.

Oh, en over de DC heater...als ik de phono preamp met DC ga verwarmen, kan ik dan niet net zo goed alles met DC verwarmen?

Volgens de datasheets:

• 6UE7 gebruikt 0.3A
• 6BQ5 gebruikt 0.76A
• 7025 gebruikt 0.3A

Totaal verbruik: 4x 0.3 + 4x 0.76 + 2 x 0.3 = 4.84A
Ik zou bijvoorbeeld deze kunnen gebruiken: https://www.conrad.nl/p/d...800-v-8-a-eenfasig-140737 maar de Vf daarvan is ongeveer 1.2 volt. Dan blijft er nog maar 5 volt over voor de heaters...is dat voldoende?

[ Voor 19% gewijzigd door Mike2k op 20-03-2020 12:32 ]

[Sine]

Ultralineair is niet meer dan de schermroosters aan de bijbehorende aftakkingen van de UGT aansluiten, jouw UGT's hebben dat, dus dat is simpel

Je kunt natuurlijk alles op gelijkgerichte gloei zetten, maar voor de EL84's is dat echt niet nodig, en die gebruiken ook nog eens het meeste stroom.
Voor de toonregeling / fase draaier wellicht ook niet ... kwestie van proberen.
Wat je bij (AC) gloei altijd moet doen is de bedrading naar de buisvoeten twisten en ze zo dicht mogelijk tegen het chassis leggen.
Als je point to point wilt gaan bedraden zorg dan ook voor een massavlak waar je op kunt solderen, een stuk blanke print is daar perfect voor. Daar kun je eventueel meteen je buisvoeten op vast zetten zodat je geen zichtbare voeten en schroeven hebt, wel zo netjes.

Het PU ampje werkt met zo'n kleine spanningen dat je daar bijna niet onder DC uit komt, maar met alleen gelijkrichten ben je er inderdaad nog niet.
Je zult het geheel moeten gelijkrichten en afvlakken, daarbij stijgt je effectieve spanning.
6,3V AC * SQR(2) maakt 8,9V
Daar gaat grofweg 2V van de Vf van je gelijkrichter vanaf, dan kom je op 6,9V
In de praktijk zal dit wat lager zijn ivm rimpel over je elco, kwestie van na meten of anders een weerstandje / diode er tussen voor wat extra drop.

[Mike2k]

Even een kleine en snelle update:

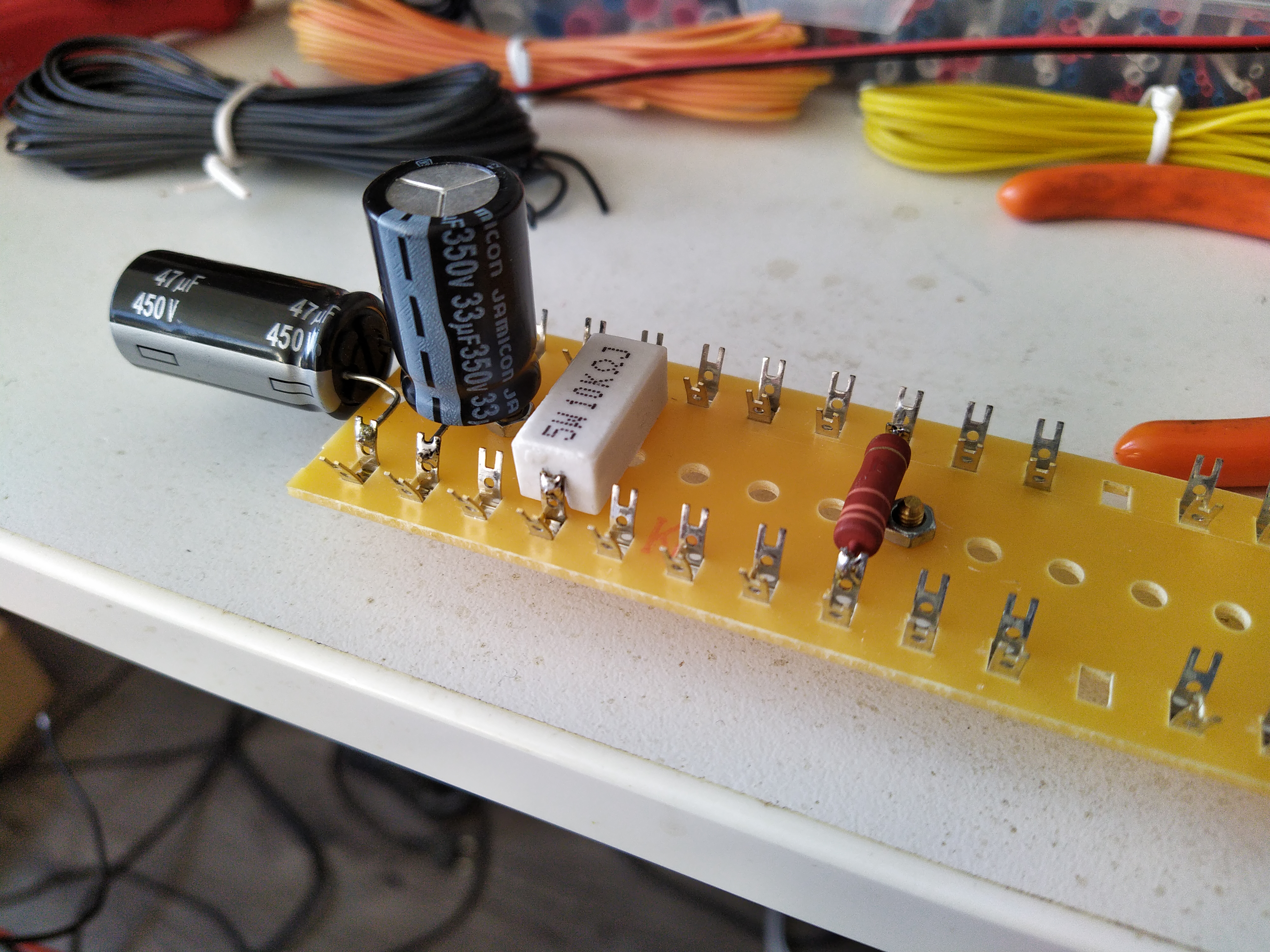

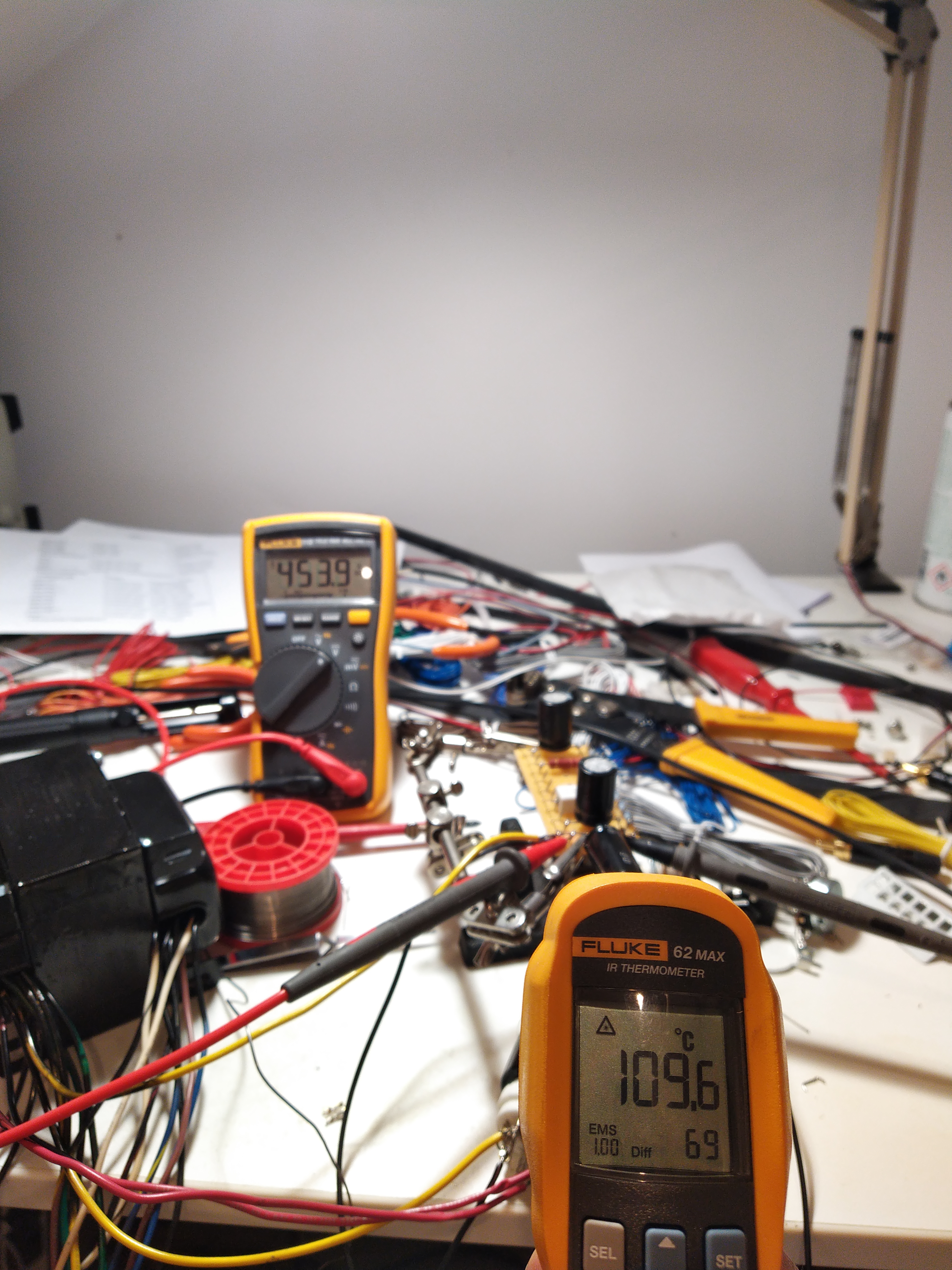

De voeding werkt! De gelijkrichter buis werd 100 graden zoals je ziet en had een output voltage van 450 volt.

Morgen wil ik een beginnetje gaan maken met de behuizing!

[Mike2k]

Update tijd!

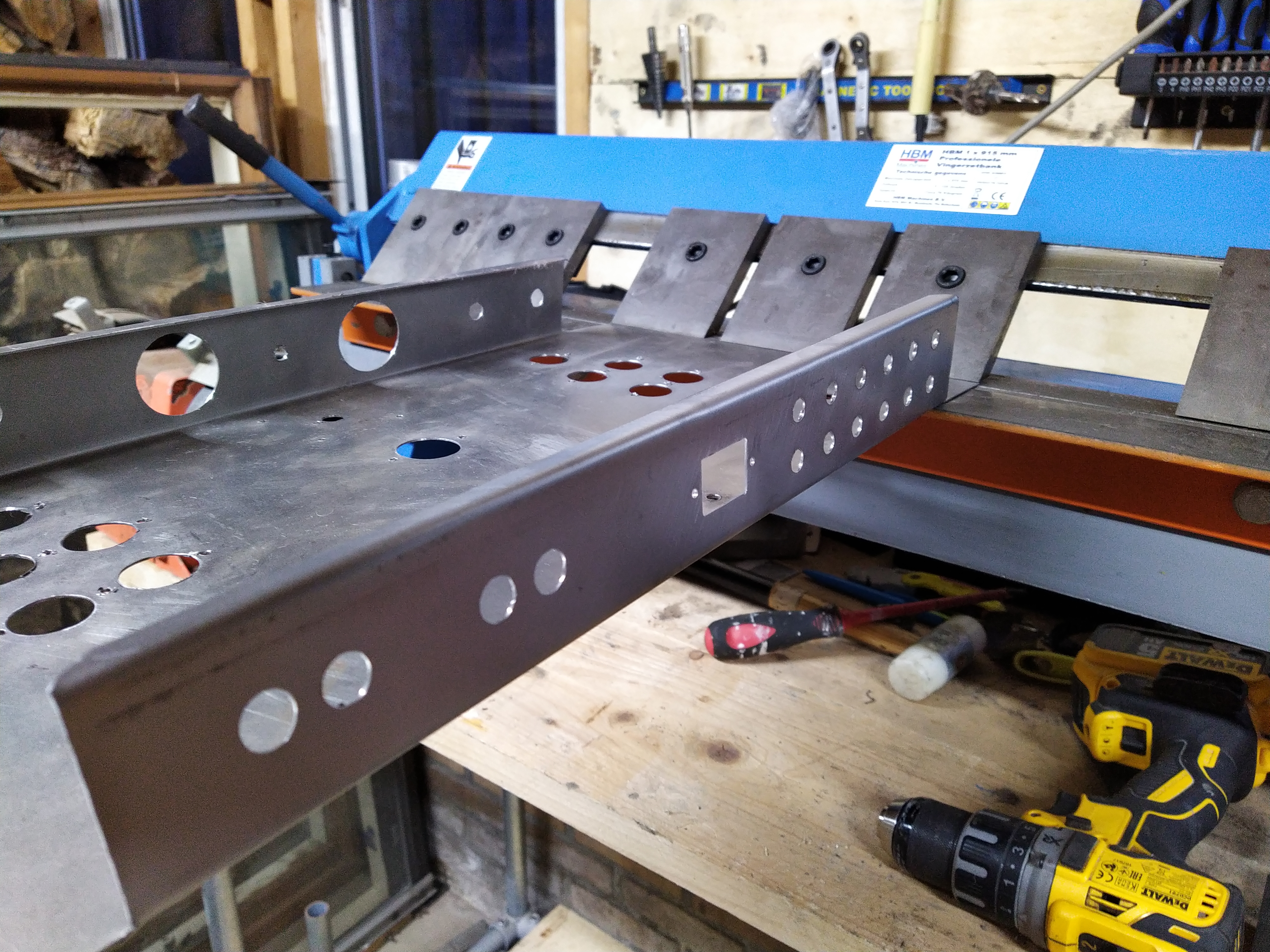

Ik ben weer een eind opgeschoten met de behuizing voor de amp. Uiteindelijk heb ik besloten de behuizing te maken van metaal. Ik gebruik plaatstaal van 0.75mm dik.

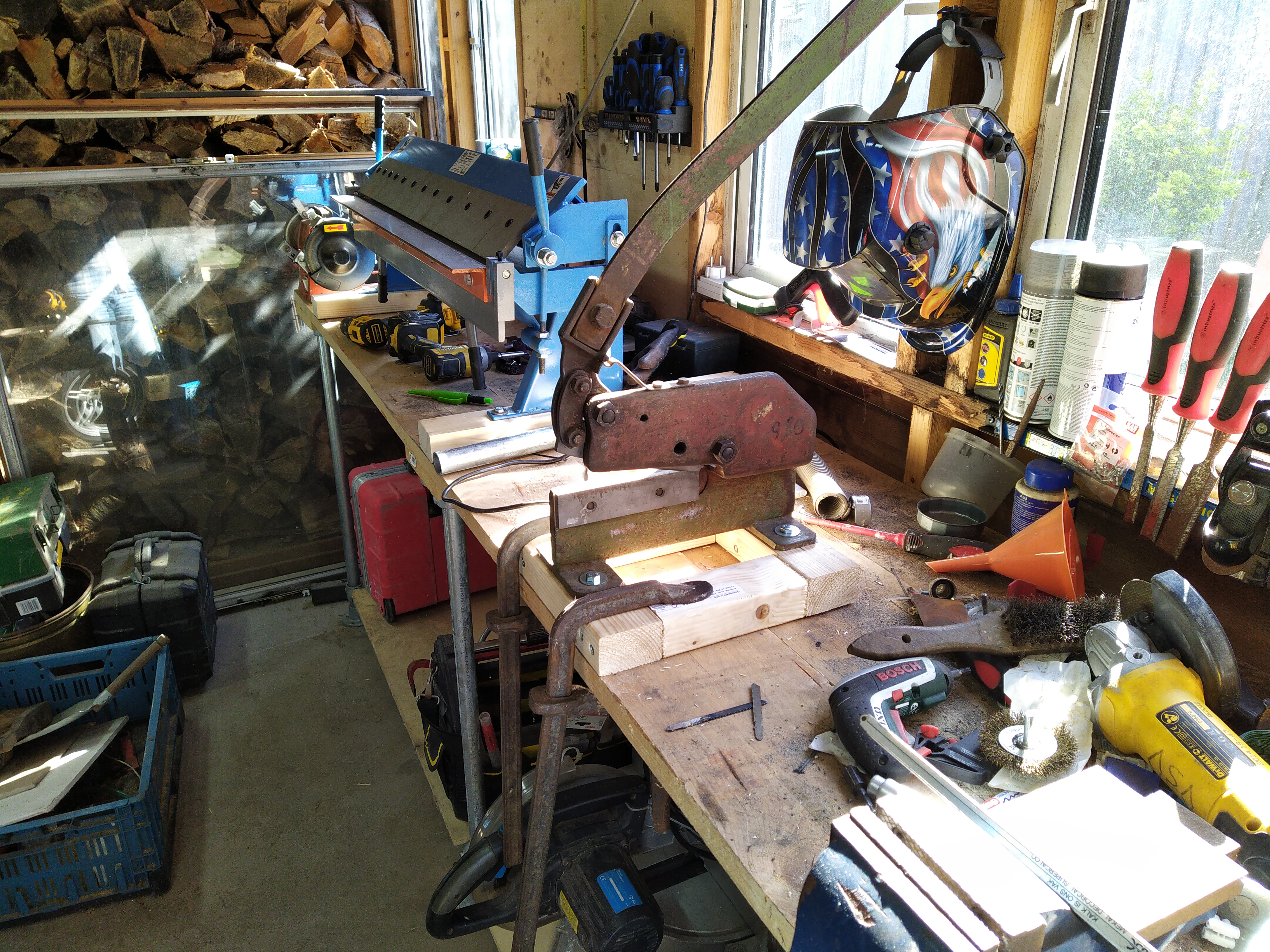

De plek waar de magie gebeurt:

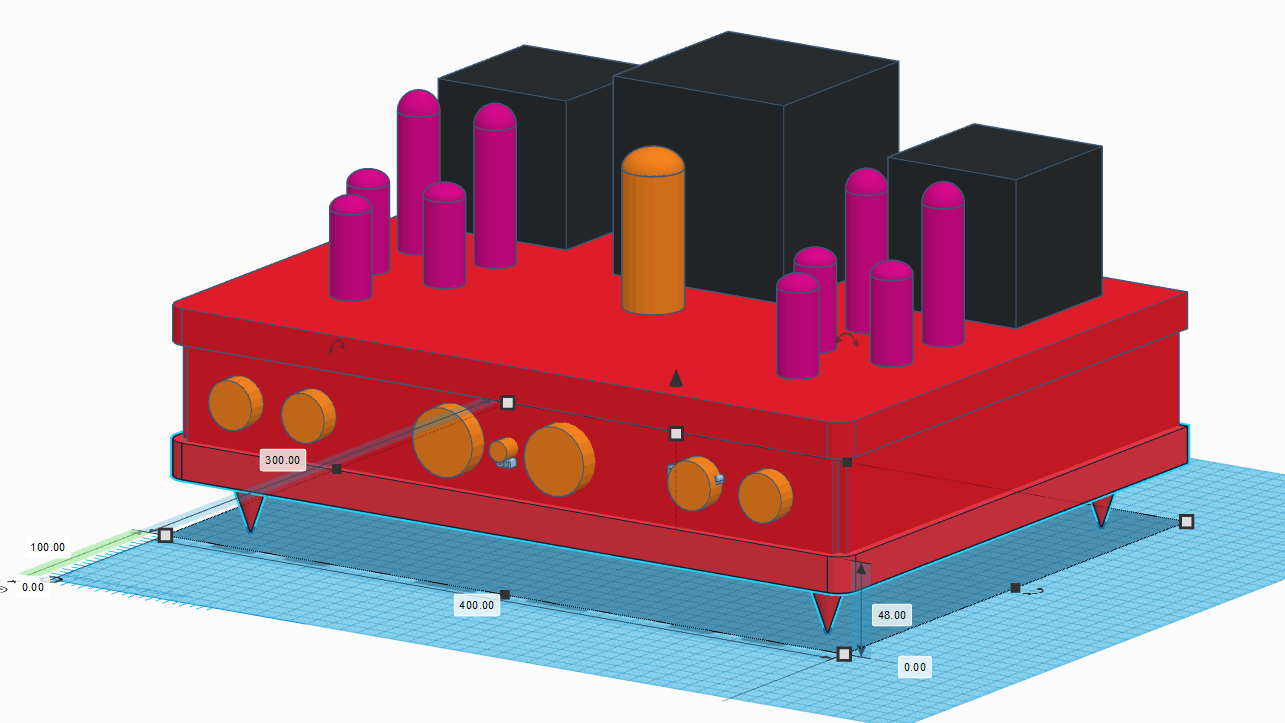

Het ontwerp:

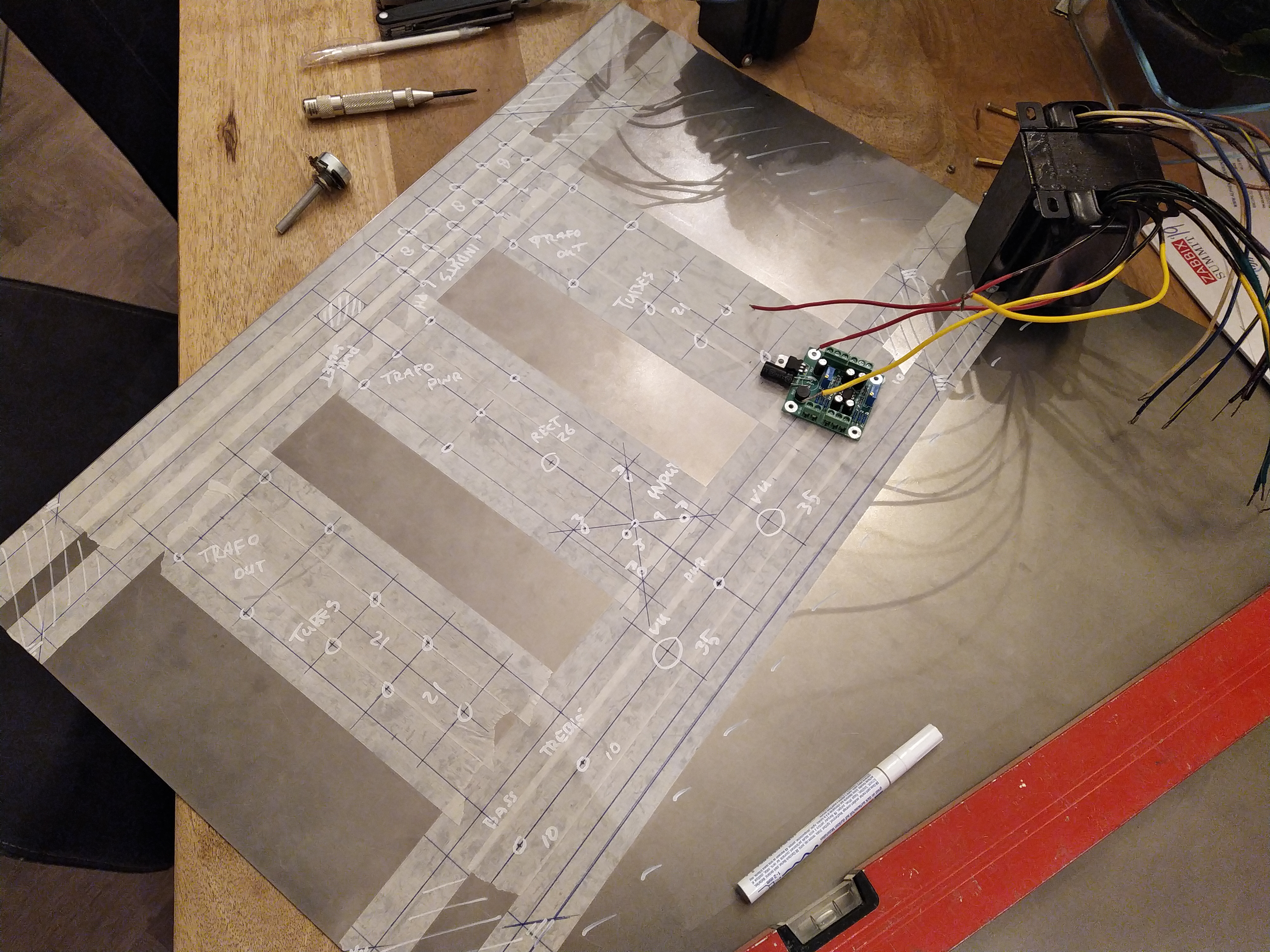

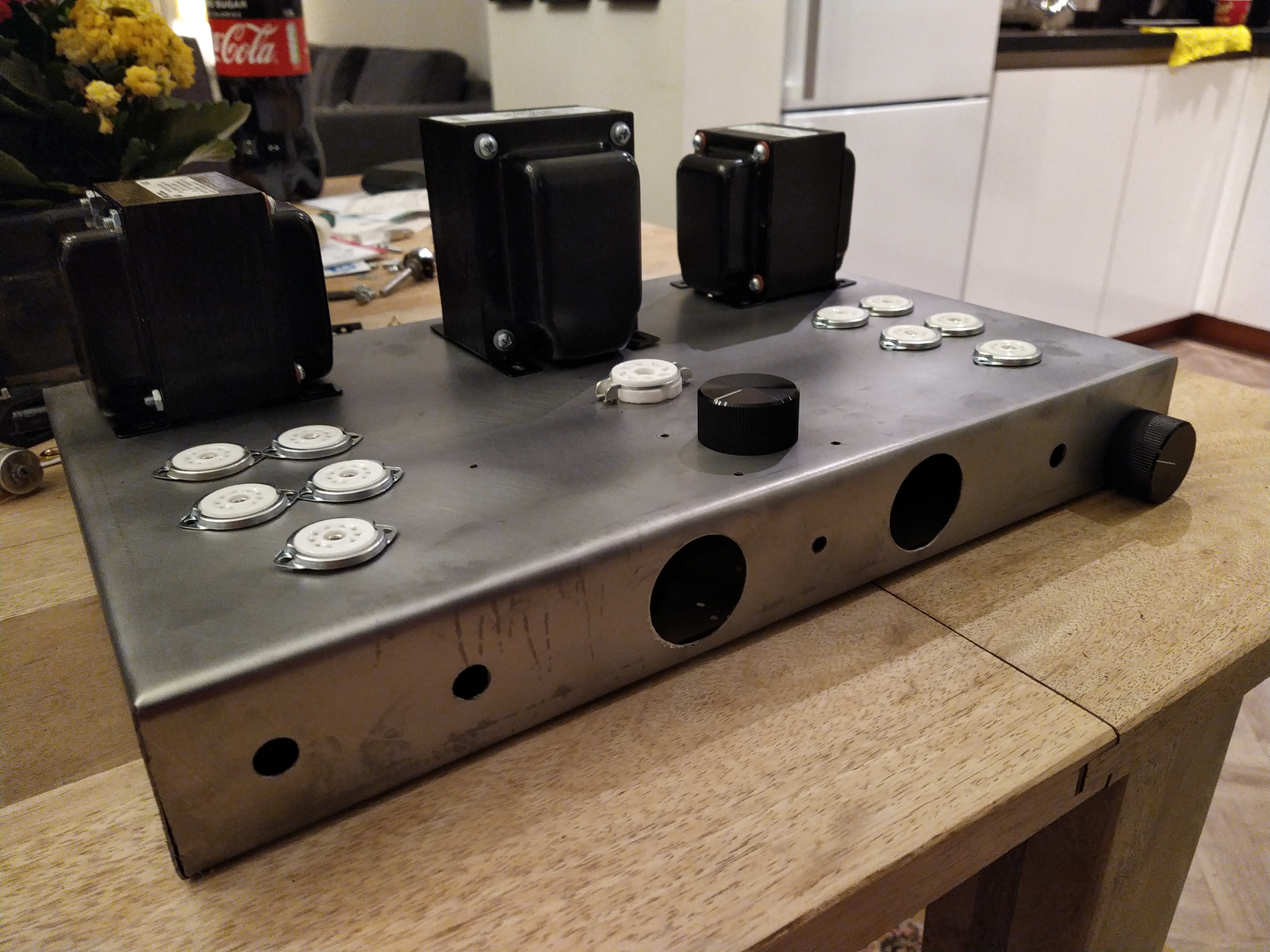

Het meeste is geboord:


Met de gelijkrichterbuis:


De buisvoeten worden onder de behuizing gemonteerd.

Ik heb ook de meeste resterende onderdelen die ik nog nodig had besteld. Het enige wat ik nog moet bestellen zijn de buizen maar dat komt zodra de versterker af is.

[Racer89]

Ziet er goed uit, mooi project en ook een mooie knutsel ruimte.

[Mike2k]

Weer een aantal stapjes verder!

Allereerst gaan we vouwen!

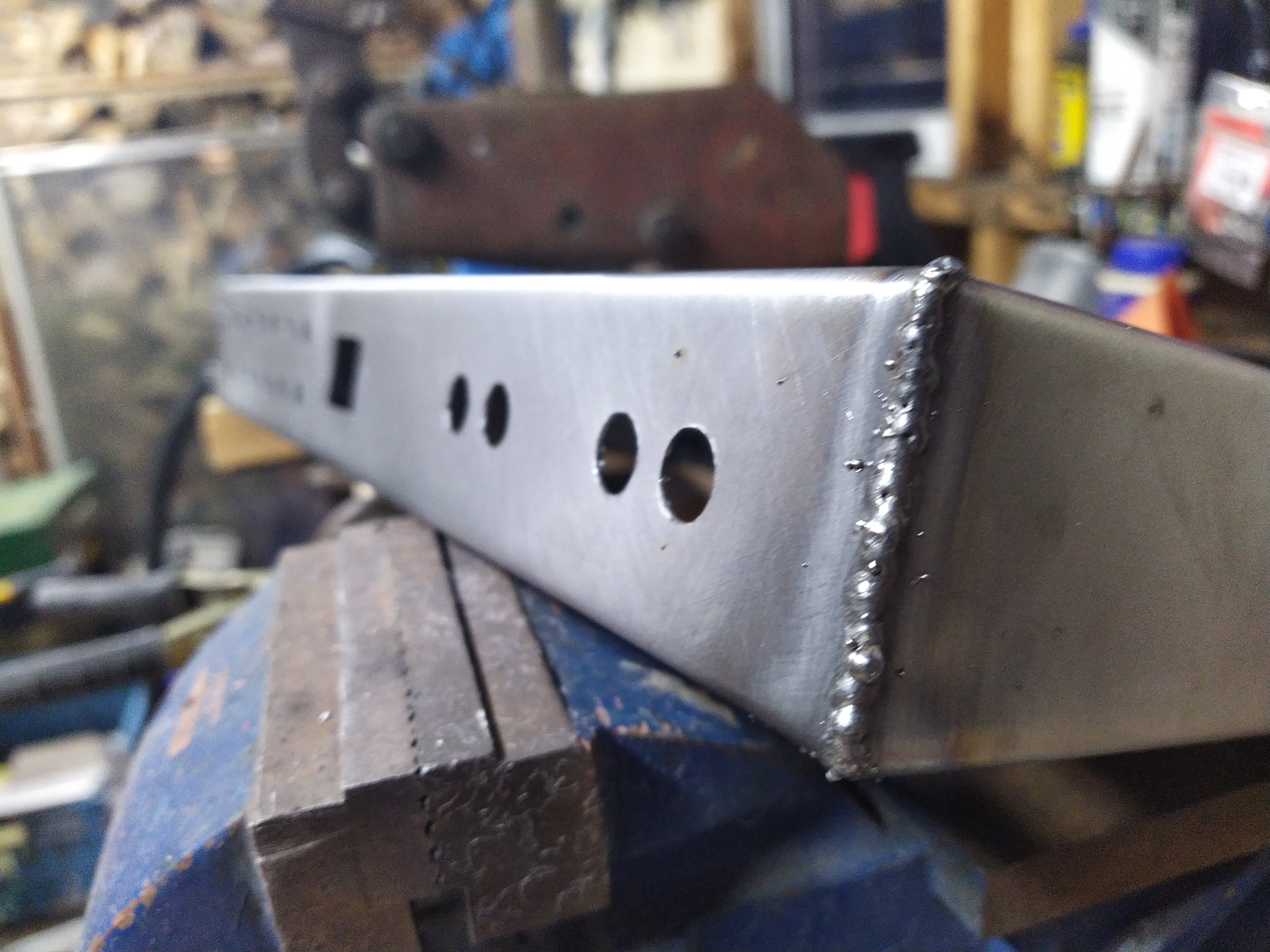

Daarna lassen...

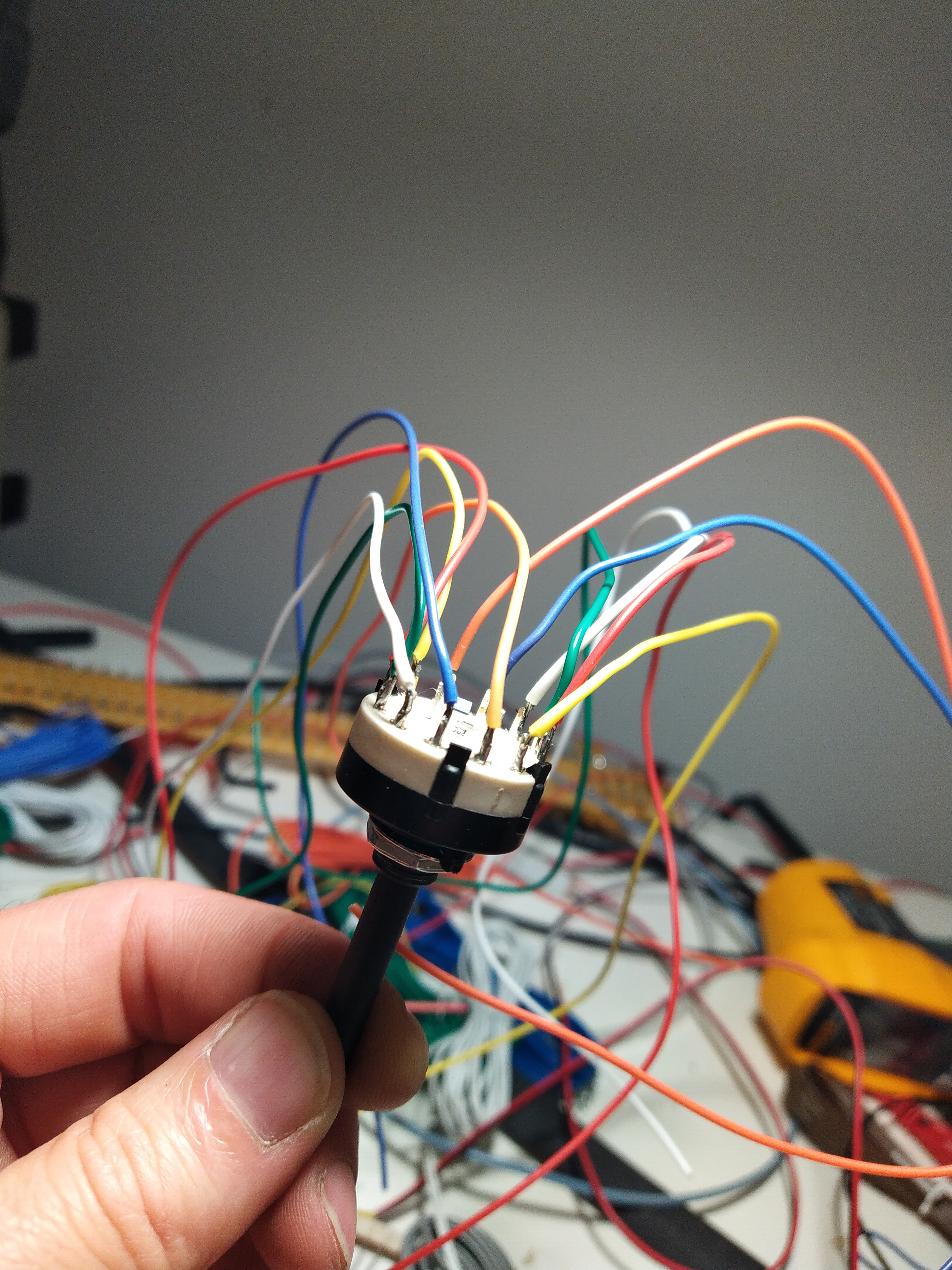

En de laatste foto van vandaag: Rastafari met de audioselector switch:

[kippy]

Gaaf project.

Kijk voor je VU meters ook eens naar Cat eye of magic eye tubes.
En ga je voor je volume sturing gebruik maken van Alps potmeters of van weerstand array's met een standen schakelaar?

[Sine]

Och, zo'n analoge meter heeft wel wat ...

Of Russische bagraph displays

YouTube: Nixie VU-Meter
