Plaatsing PV panelen plat dak(je)

[Sikkek]

Voor ons nieuwbouwhuis ben ik op zoek naar een oplossing voor maximaal aantal panelen (verwacht jaarverbruik 10.000 kWh door elektrische auto en warmtepomp). Het dak heeft een flinke opstaande rand van ca 40 cm, is het mogelijk om de panelen als volgt te leggen:

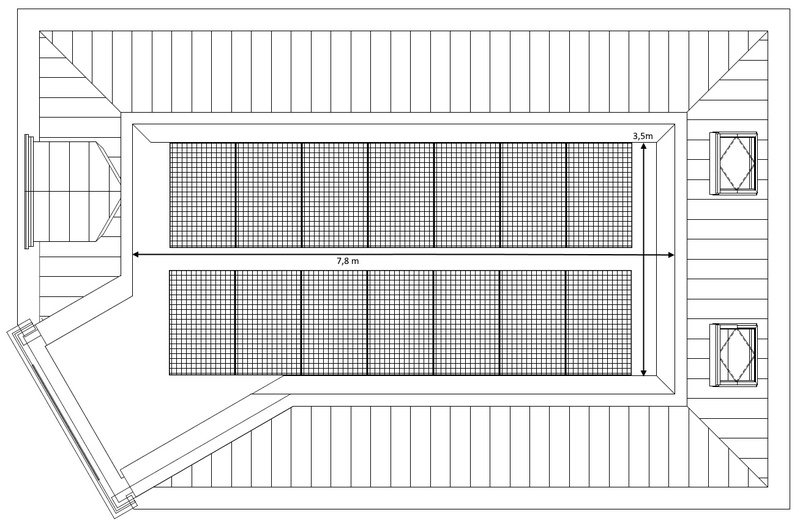

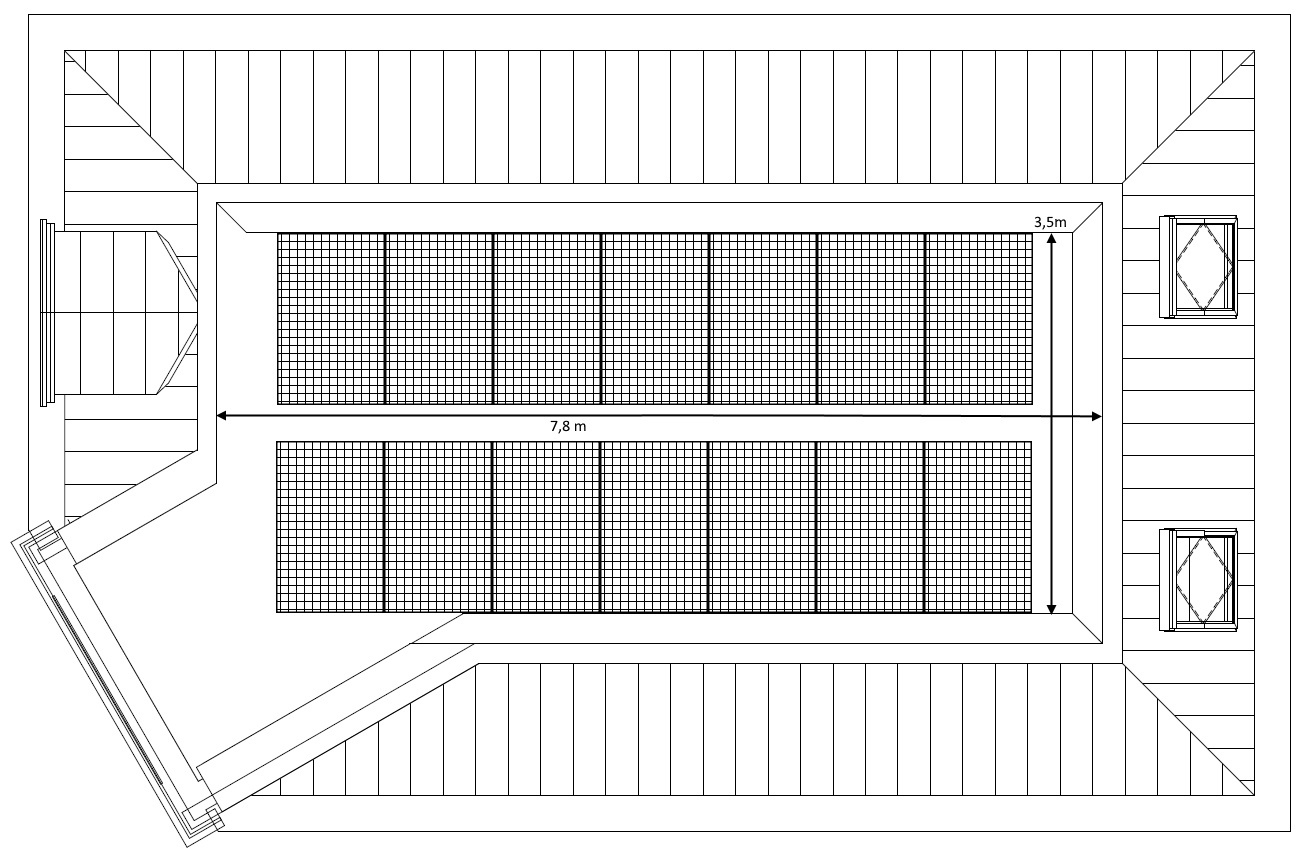

Bovenaanzicht:

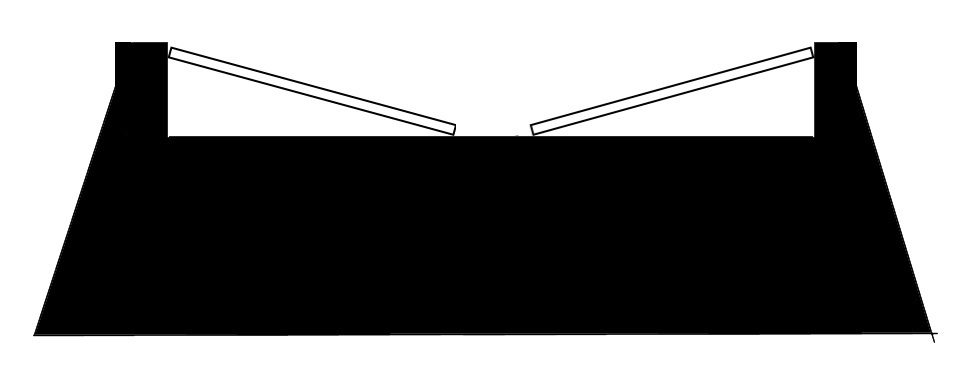

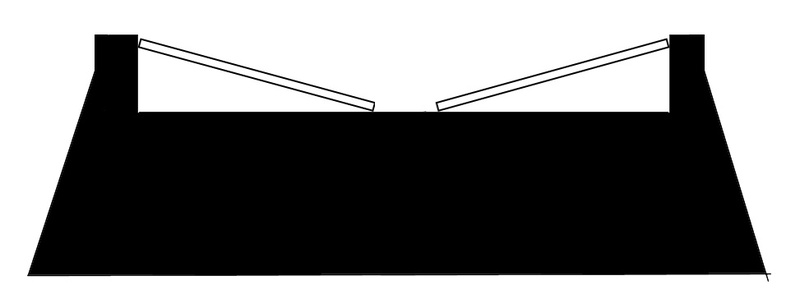

Zijaanzicht:

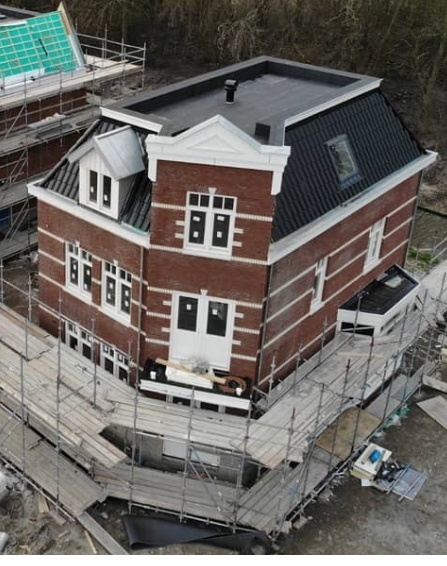

Foto van het huis:


De pijp op het dank kan flink ingekort worden, daar verwacht ik geen probleem. Is deze opstelling stormbestendig te krijgen? Of moet ik echt een stuk van de dakrand wegblijven (waardoor er maar 8 panelen op het dak kunnen)?

[Lardman]

Mijn amateurinzicht zegt dat dit gewoon gaat kunnen. Gewoon flink wat ballast gebruiken, kan nauwelijks wind onder komen. Kijk of je een paar centimeter van de kant af kunt blijven zodat de hitte er beter onder vandaan kan. Ga voor panelen met meeste watt per geïnvesteerde euro en in 2*7 opstelling kun je je geen bult vallen.

Vol met dat dak!

[Sikkek]

Dank voor het antwoord! Nog tweakers hier die een vergelijkbare opstelling hebben?

[AUijtdehaag]

Neem wel iets van halfcell panelen, waarbij het paneel uit twee gedeelten bestaat.
Horizontale schaduw op een “normaal” paneel over de korte kant betekent zeer weinig opbrengst.
Maw de produktie start dan pas echt bij hogere zonnestand.

[ Voor 3% gewijzigd door AUijtdehaag op 20-03-2020 01:07 ]

[Sikkek]

AUijtdehaag schreef op vrijdag 20 maart 2020 @ 01:05:
Neem wel iets van halfcell panelen, waarbij het paneel uit twee gedeelten bestaat.
Horizontale schaduw op een “normaal” paneel over de korte kant betekent zeer weinig opbrengst.
Maw de produktie start dan pas echt bij hogere zonnestand.

Die snap ik niet helemaal. Welke schaduw bij lage zonnestand verwacht je dan?

[AUijtdehaag]

Opstaande rand zorgt toch voor schaduw?
De panelen liggen hier achter.

[Sikkek]

De opgaande / ondergaande zon valt dan op de panelen strook aan de andere kant. Zou toch niet voor veel schaduw op de panelen moeten zorgen, of zie ik iets over het hoofd?

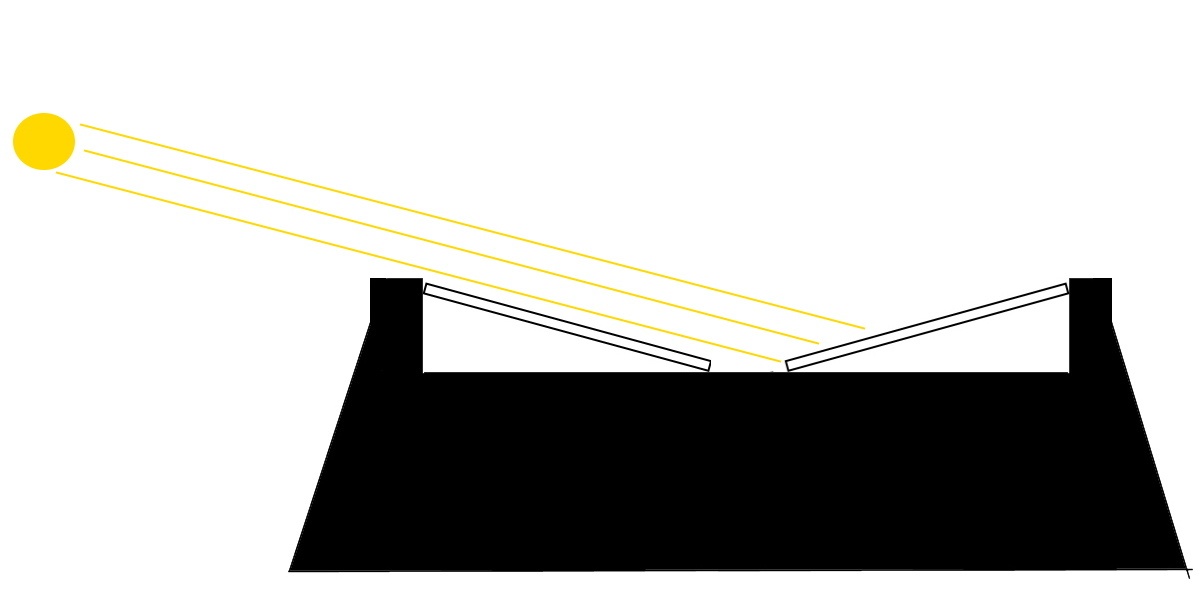

[AUijtdehaag]

Ik neem aan dat de zon niet meteen zo hoog staat als hij opkomt...
Tot die tijd heb je niet echt produktie (als je geen halfcell neemt)
bron Plaatje 2e (3a en 3b)

[ Voor 3% gewijzigd door AUijtdehaag op 20-03-2020 13:43 ]

[Sikkek]

Ah zo. Ik snap het. Hoewel de productie bij hele lage zonnestand ook niet veel zal zijn... Ik neem het mee, dank je!

[Sikkek]

Lardman schreef op donderdag 19 maart 2020 @ 17:13:
Mijn amateurinzicht zegt dat dit gewoon gaat kunnen. Gewoon flink wat ballast gebruiken, kan nauwelijks wind onder komen. Kijk of je een paar centimeter van de kant af kunt blijven zodat de hitte er beter onder vandaan kan. Ga voor panelen met meeste watt per geïnvesteerde euro en in 2*7 opstelling kun je je geen bult vallen.

Vol met dat dak!

Nu nog een bedrijf vinden die dit voor mij wil instaleren...

[DjaRoel]

Sikkek schreef op zaterdag 21 maart 2020 @ 12:55:
[...]

Nu nog een bedrijf vinden die dit voor mij wil instaleren...

Misschien kan je ook nog wat bouwkundige bevestigingspunten laten maken door je aannemer? Wat voor materiaal zit er onder het epdm?

Dan kan je daarop de profielen (laten) monteren en heb je helemaal geen ballast nodig.

Zoiets: https://www.google.com/ur..._7ZrDq-gCFQAAAAAdAAAAABAK

[Lardman]

@Sikkek mocht je in de buurt van Utrecht wonen probeer Patrick de Vries van zonnekompas. Die is nooit vies van een beetje maatwerk...

[Sikkek]

DjaRoel schreef op zaterdag 21 maart 2020 @ 13:04:
[...]
Misschien kan je ook nog wat bouwkundige bevestigingspunten laten maken door je aannemer? Wat voor materiaal zit er onder het epdm?

Dan kan je daarop de profielen (laten) monteren en heb je helemaal geen ballast nodig.

Zoiets: https://www.google.com/ur..._7ZrDq-gCFQAAAAAdAAAAABAK

Goed idee, maar de aannemer gaat geen wijzigingen meer aanbrangen, het dak is al af.... Dakcontructie is van hout, met een metalen frame.

Lardman schreef op zaterdag 21 maart 2020 @ 19:20:
@Sikkek mocht je in de buurt van Utrecht wonen probeer Patrick de Vries van zonnekompas. Die is nooit vies van een beetje maatwerk...

Regio Den Haag, ik moet het denk ik iets dichter bij huis zoeken dan Utrecht.
