Sinds een jaar rijd ik elektrisch, zonder thuis te laden. Met name vanaf gezien vanwege hoge kosten en de beperkte loopafstand naar een publieke paal (+ laden op het werk). Maar eigenlijk vindt het ik het toch wel makkelijk en ik zit ook al jaren met zonnepalen in mijn achterhoofd. Dus deze winter toch maar eens gaan verdiepen, en man wat is er een hoop al geschreven op Tweakers.
Verbruik: ca. 6500 KwH
Jaarverbruik huishouden is ca. 2000 KwH (vrijwel gelijk verdeeld tussen piek en dal).
Gezien gezin uitbreiding en gebaseerd op oude gegevens ga ik er vanuit dat dit inmiddels ca. 2500 KwH zal zijn.
Elektrisch rijden schat ik verbruik ca. 4000KwH per jaar.
Er is nu nog geen 3 fase, maar groepenkast wordt zsm vervangen met nieuwe hoofdaansluiting op 3x25A. Maar deze installatie kan volgens mij prima op 1 fase 16A.
Situatie:
De woning is Z-ZW gelegen (214 graden), de hellingshoek van het dak is ca. 43 graden).
Naast het schuine dag zijn er ook vlakke delen; de woning is voorzien van een dakkapel, een aanbouw, een garage en een terrasoverkapping.
- De garage voor het grootste deel vrij lang in de schaduw, dus heb ik afgeschreven als geschikte locatie
- De terrasoverkapping is niet stevig genoeg en ligt in de middag vrij lang in de schaduw van een boom achterin de tuin.
- De dakkapel (ca.4,5 bij 1,5) zou ik graag bedekken, met oog op de instraling op het platte dak in de zomer. Maar ik heb inmiddels begrepen dat dit zich meestal niet goed leent voor panelen.
- Aanbouw: vrije ruimte (binnen opstaande rand) is 5,50 bij 2,20
- Schuine dak heeft een schoorsteen van de CV en de gemetselde schoorsteen geeft in de ochtend wat schaduw.

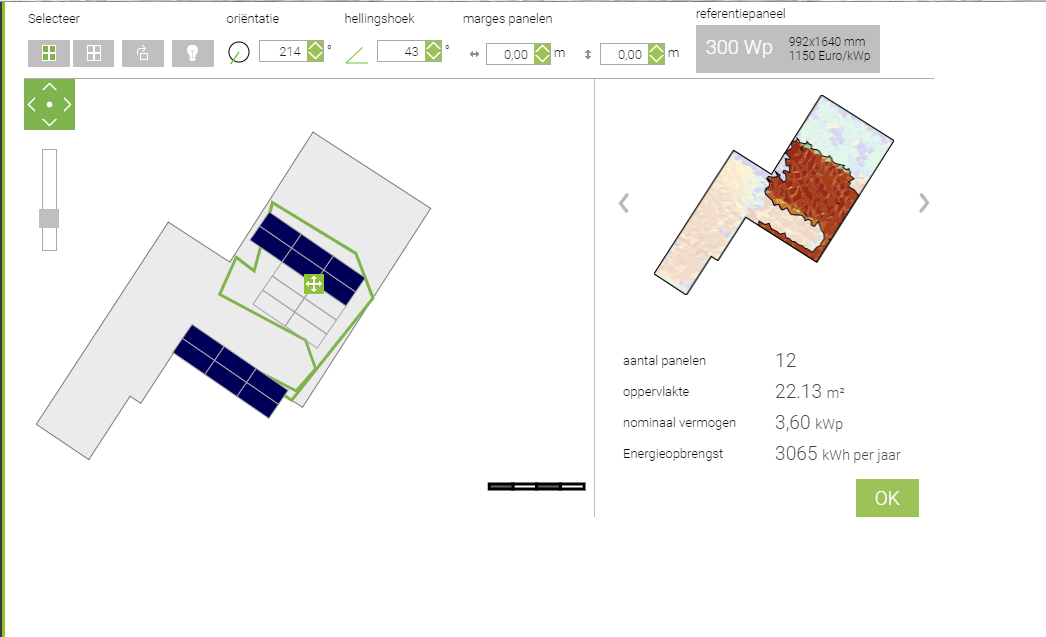

Hieronder situatieschets vanuit google maps, aangevuld met zonneatlas (informatie van voor moment aanbouw) en een foto.
Het plan:
Het idee is om in all black:
- 6 panelen op de aanbouw (in landscape) te plaatsen aan elkaar op betonvoeten [hoek 10 graden]. 4 van 1,6 lang en 2 van 2,0 m lang (samen lengte van 5,20). Van het late najaar t/m vroege voorjaar in de late middag schaduw van een boom, die dan weinig blad heeft.
- 5 panelen in portrait op een rij. De rij op het schuine dak zou moeten passen (op basis van pannen tellen) met in de ochtend wat schaduw op één paneel. Ik denk 5 van 2,0 lang (met 1,6 heb ik minder schaduw, maar weeg waarschijnlijk niet op tegen extra oppervlake).
- Geen optimizers of iets dergelijk.
Uitwerking:
Gezien het doel is om met name een korte terugverdientijd te hebben, ik niet weet hoe lang ik elektrisch blijf rijden en met oog op een einde van de salderingsregeling, maar ik het dus niet te gek.
Op basis van (willekeurig) voorbeeld panelen:
Hiermee zou ik circa 4195 wP aan opbrengst moeten kunnen genereren.
Hierop zou ik een Growatt 3600MTL-S kunnen aansluiten, al is dat iets overbemeten. Hierbij dan beide delen op een aparte string.
Kostenplaatje:
Geschatte kosten, er vanuit gaande dat alles ooit uit China aankomt en prijzen niet exploderen de komende tijd:
- Panelen ca. 2200,-
- Omvormer ca. 650,-
Grofweg aan materiaal (incl. montage materiaal) ca. 3000,-
Geen idee wat daar nog bij komt voor montage.Maar als dat het plan wordt is de volgende stap offertes uitvragen
Mijn vragen aan jullie:
- Mist er nog informatie om wat zinnigs te zeggen?
- Klinkt het plan logisch?
- Klopt het dat deze panelen op een string gewoon te combineren zijn?
- Is het verstandig om twee losse strings te kiezen (wegen de lagere spanning op tegen meer uniforme opbrengst per string)?
- Andere ideeën voor en optimalere opstelling?
Verbruik: ca. 6500 KwH
Jaarverbruik huishouden is ca. 2000 KwH (vrijwel gelijk verdeeld tussen piek en dal).
Gezien gezin uitbreiding en gebaseerd op oude gegevens ga ik er vanuit dat dit inmiddels ca. 2500 KwH zal zijn.
Elektrisch rijden schat ik verbruik ca. 4000KwH per jaar.
Er is nu nog geen 3 fase, maar groepenkast wordt zsm vervangen met nieuwe hoofdaansluiting op 3x25A. Maar deze installatie kan volgens mij prima op 1 fase 16A.
Situatie:
De woning is Z-ZW gelegen (214 graden), de hellingshoek van het dak is ca. 43 graden).
Naast het schuine dag zijn er ook vlakke delen; de woning is voorzien van een dakkapel, een aanbouw, een garage en een terrasoverkapping.
- De garage voor het grootste deel vrij lang in de schaduw, dus heb ik afgeschreven als geschikte locatie
- De terrasoverkapping is niet stevig genoeg en ligt in de middag vrij lang in de schaduw van een boom achterin de tuin.
- De dakkapel (ca.4,5 bij 1,5) zou ik graag bedekken, met oog op de instraling op het platte dak in de zomer. Maar ik heb inmiddels begrepen dat dit zich meestal niet goed leent voor panelen.
- Aanbouw: vrije ruimte (binnen opstaande rand) is 5,50 bij 2,20
- Schuine dak heeft een schoorsteen van de CV en de gemetselde schoorsteen geeft in de ochtend wat schaduw.
Hieronder situatieschets vanuit google maps, aangevuld met zonneatlas (informatie van voor moment aanbouw) en een foto.
Het plan:
Het idee is om in all black:
- 6 panelen op de aanbouw (in landscape) te plaatsen aan elkaar op betonvoeten [hoek 10 graden]. 4 van 1,6 lang en 2 van 2,0 m lang (samen lengte van 5,20). Van het late najaar t/m vroege voorjaar in de late middag schaduw van een boom, die dan weinig blad heeft.
- 5 panelen in portrait op een rij. De rij op het schuine dak zou moeten passen (op basis van pannen tellen) met in de ochtend wat schaduw op één paneel. Ik denk 5 van 2,0 lang (met 1,6 heb ik minder schaduw, maar weeg waarschijnlijk niet op tegen extra oppervlake).
- Geen optimizers of iets dergelijk.
Uitwerking:
Gezien het doel is om met name een korte terugverdientijd te hebben, ik niet weet hoe lang ik elektrisch blijf rijden en met oog op een einde van de salderingsregeling, maar ik het dus niet te gek.
Op basis van (willekeurig) voorbeeld panelen:
| Merk | Type | Lengte | Breedte | wP | Prijs (incl. BTW) | Aantal | Totaal wP |
| Yingli Solar | Mono 340Wp full black shingled | 1622 | 1068 | 340 | €172 | 4 | 1360 |
| Yingli Solar | Mono 405Wp full black shingled | 1942 | 1069 | 405 | €210 | 7 | 2835 |
Hiermee zou ik circa 4195 wP aan opbrengst moeten kunnen genereren.
Hierop zou ik een Growatt 3600MTL-S kunnen aansluiten, al is dat iets overbemeten. Hierbij dan beide delen op een aparte string.
Kostenplaatje:
Geschatte kosten, er vanuit gaande dat alles ooit uit China aankomt en prijzen niet exploderen de komende tijd:
- Panelen ca. 2200,-
- Omvormer ca. 650,-
Grofweg aan materiaal (incl. montage materiaal) ca. 3000,-
Geen idee wat daar nog bij komt voor montage.Maar als dat het plan wordt is de volgende stap offertes uitvragen
Mijn vragen aan jullie:
- Mist er nog informatie om wat zinnigs te zeggen?
- Klinkt het plan logisch?
- Klopt het dat deze panelen op een string gewoon te combineren zijn?
- Is het verstandig om twee losse strings te kiezen (wegen de lagere spanning op tegen meer uniforme opbrengst per string)?
- Andere ideeën voor en optimalere opstelling?
