PV met driehoeken

[Rimco]

Een collega van mij (niet actief op tweakers) heeft mij gevraagd om mee te denken over zijn PV mogelijkheden. Omdat installateurs tot 2x toe een (in mijn optiek) rare en dure installatie voorstellen denk ik dat er hier betere ideeën naar voren zullen komen.

De situatie:

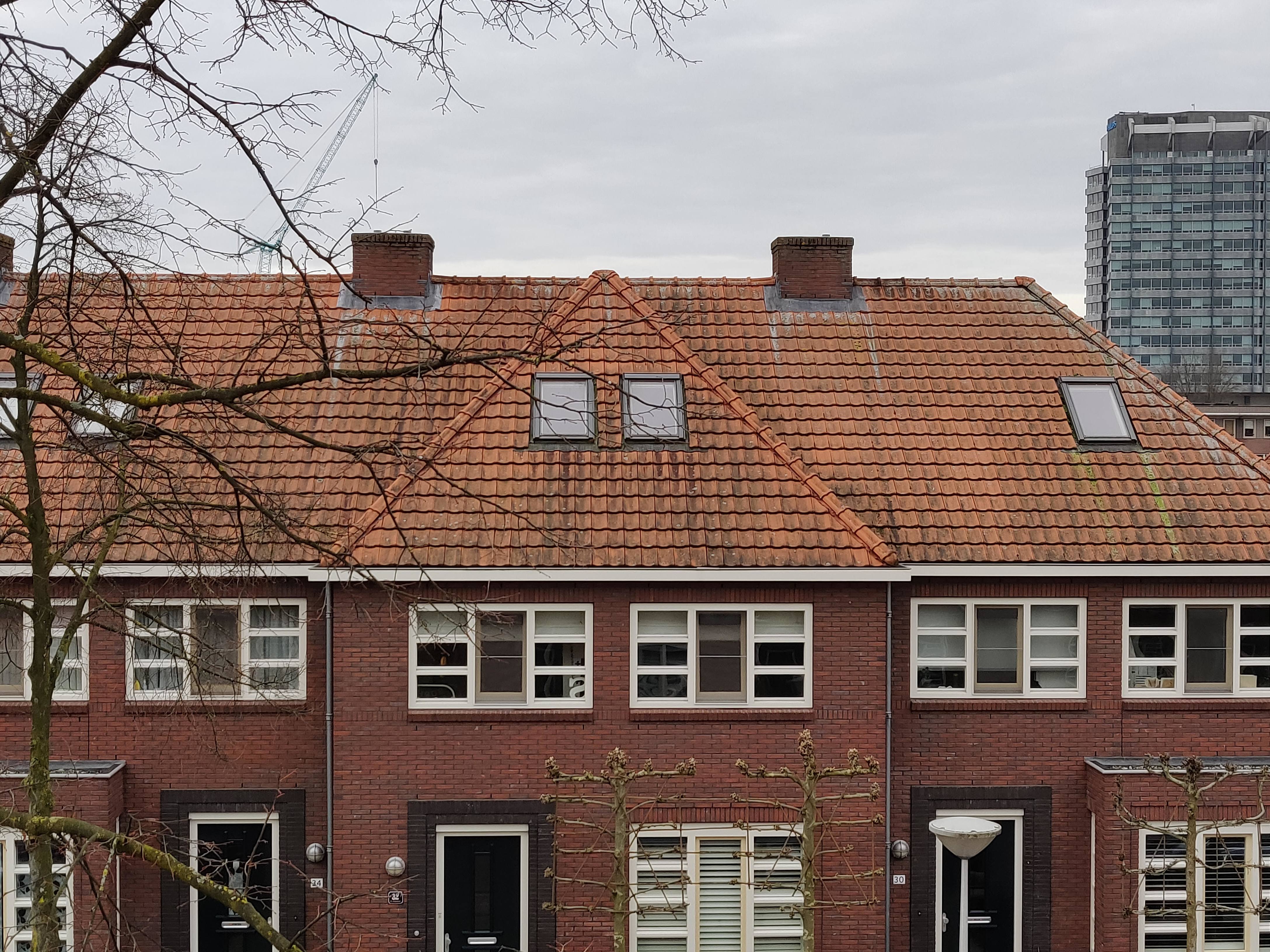

De afmetingen van de dakpannen zijn 34 cm hoog en 19cm breed.

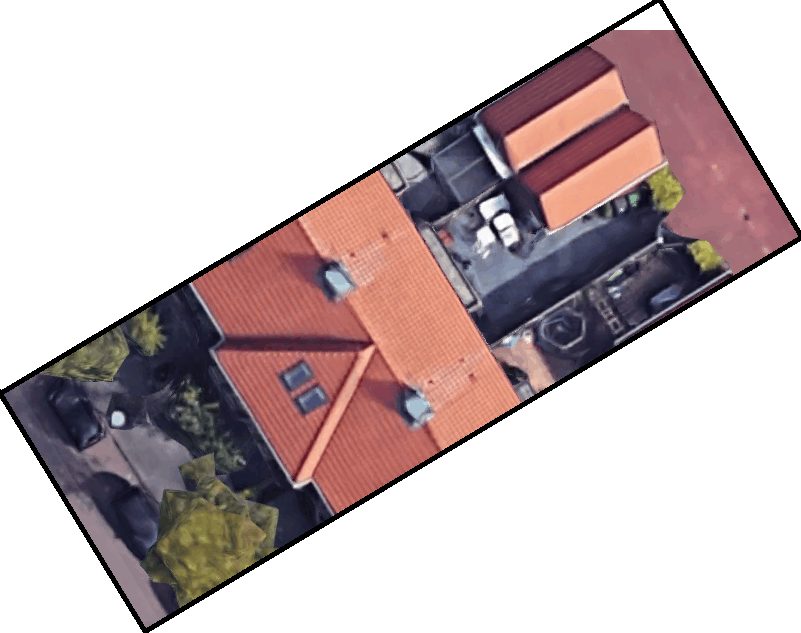

Hierbij is google maps met Noord boven en een boom ten zuiden van het huis, hoogte ergens tussen nok en dakrand.

Tot nu toe zijn er 2 aanbieders geweest die allebei SolarEdge aanbieden waarbij zowel de garage en het huis in 1 string lange zitten waarbij er dus een DC kabel tussen beiden moet komen. Goedkoopste was 13x315Wp voor €5771 incl. BTW (€1,41/Wp), de ander was 14x325Wp voor €6824 (€1,49/Wp). Daarbij zitten er dan afhankelijk van de aanbieder 7 of 8 aan de voorkant van het huis en 6 op de garage:





Aan de ene kant kan ik SolarEdge wel begrijpen ivm de boom aan de voorkant van het huis, maar wanneer de panelen aan de voorkant goed in de zon komen ligt de garage in de schaduw waardoor het minimum aantal panelen wellicht in het geding komt (5 indien P404 (80V) op 1 fase omvormer (380V) ).

De grootste vragen zijn uiteindelijk:

• Mijn tellingen lijken te laten zien dat 8 op het huis krap wordt, net als 6 op de garage. Enig idee wat hier wellicht nog beter zou passen?
• Hoe zouden jullie de strings verdelen over de omvormers? Zelf zat ik gewoon aan 2 losse string omvormers te denken om niet met de DC kabel te moeten klooien door de tuin en het huis. Zeker op de garage is zonder schaduw, het huis is er wel iets, maar niet als de zon hoog staat.

[ Voor 48% gewijzigd door Rimco op 18-02-2020 23:10 ]

[Tsurany]

Leg op de noord-oost kant ook nog 8 panelen neer, tot halverwege de dag wekt dat ook nog prima op. Kan prima tezamen met de andere dakhelft op een enkele omvormer. Dan nog een aparte stringomvormer op de schuur met wellicht nog drie optimizers voor de panelen die als eerste schaduw pakken.

Dan kan je 7+8+6 panelen kwijt.

[Rol-Co]

Als zuid de onderkant van de foto is, waarom dan geen panelen op het andere dakvlak? Bijv noord oost? Het levert niet heel veel op bij mooi weer maar bij slecht weer niet minder.

6 schuur op eigen omvormer in de schuur.
5 zuid west en 5 noord oost op een omvormer met 2 mppt ter grootte van ongeveer 5-6 panelen.

Heb je al 16 panelen van pak um beet 340Wp

[Rimco]

@Tsurany Een laatste aanbieder komt toevallig inderdaad met 11 panelen op NO, slechts 4 op ZW en helemaal niks op de garage:



Dat is dan weer het andere uiterste. Ik heb nog geen goede foto van NO om te zien wat voor obstakels er zijn.

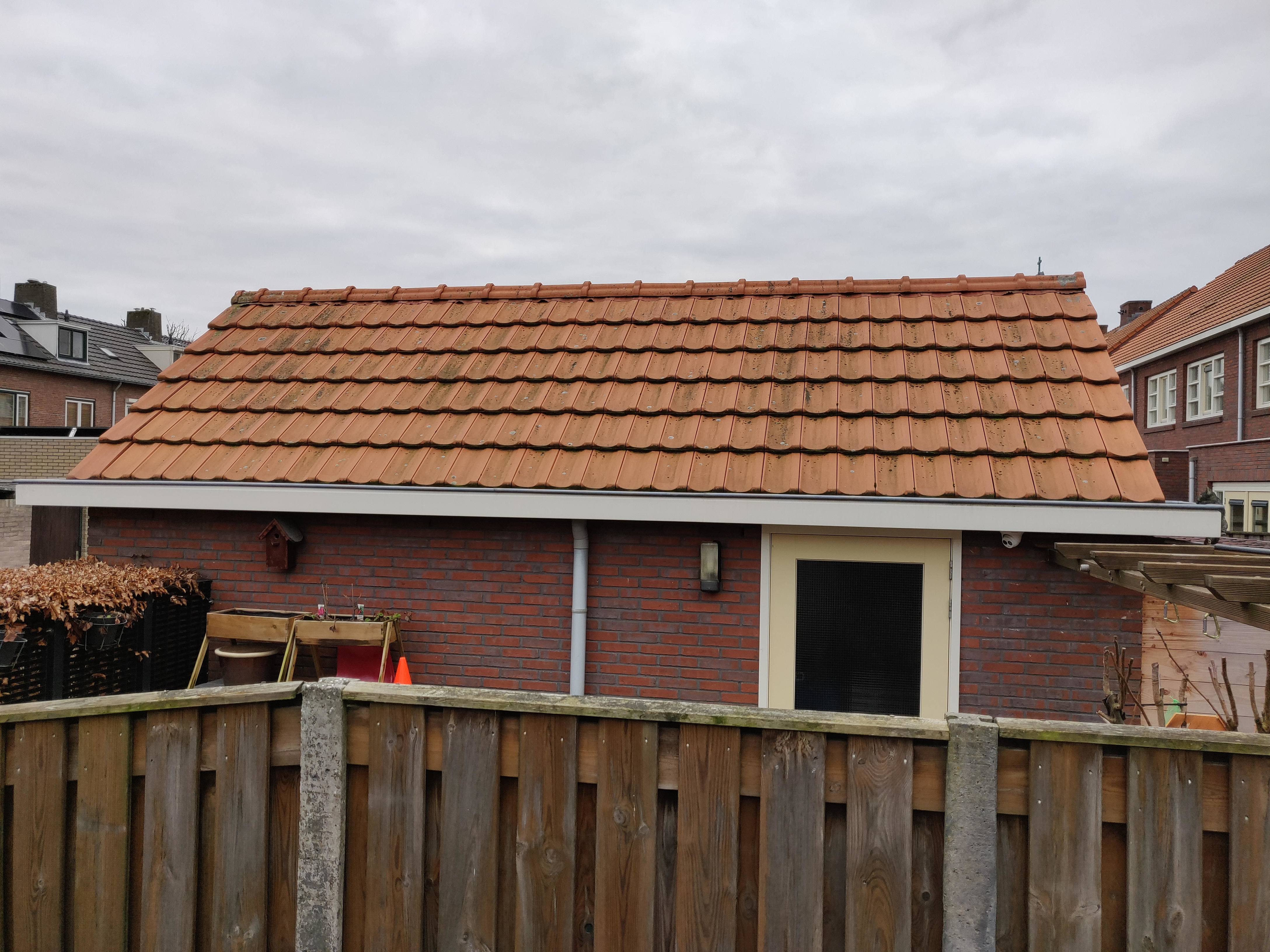

@Rol-Co Zelf zou ik ook gewoon doen wat mogelijk is, maar tot nu toe is er geen aanbieder die daarmee op de proppen komt. Uberhaupt een aanbieder zonder SE lijkt schaars te worden tegenwoordig. Gezien de voorstellen van de aanbieders tot nu toe denk ik dat de beste optie is om zelf een legplan te maken en een partij zoals solar-bouwmarkt de installatie te laten doen. Dan is het alsnog wel de vraag hoe ZW geoptimaliseerd kan worden ivm alle driehoeken. Ook de garage lijkt maar krap 6 meter breed en 2 meter hoog, daardoor is 6 panelen ofwel net te breed ofwel tegen de nok en dakgoot aan. Zijn daar nog andere opties?

[Rol-Co]

@Rimco

Moet het zwart zijn op de schuur?

Voor deze panelen portrait zou je 6x99,6+4x8mm en 2x2cm nodig hebben, is 6m05 en kan je eventueel met de rails oplossen door die 2,5 cm langer te houden aan beide kanten.
https://www.solar-bouwmarkt.nl/405wp-perc-silver-frame.html
Ligt er 2430Wp
Maar dat kan je met elk ander 99cm paneel doen.

Moet het zwart zijn kan je deze pakken, ook een haartje meer ruimte door de 94cm en 96 cm
https://www.budget-solar....lack-hidm-cs1h-320ms.html
https://www.budget-solar.nl/380wp-full-black.html
https://www.budget-solar....lack-hidm-cs1h-325ms.html
https://www.budget-solar.nl/lr6-315-wp-full-black-perc.html


Ook kan 5x deze omdat die iets breder zijn.
https://www.budget-solar....h-360m-half-cut-perc.html

[Rimco]

@Rol-Co Ik verwacht dat enigszins zwart wel een voorkeur heeft, maar niet zeker qua frame, dat zal ik morgen nog even navragen. Die 4 panelen die je aanhaalde lijken allen (incl. frame) gewoon 99cm te zijn volgens de datasheets, zie ik iets over het hoofd? 6x95cm zou namelijk wel wat marge geven, zowel 2x3 landscape als 6x portrait.

[MieJuul]

De eerste en derde link staat dat ze 944mm zijn.
De tweede link zou 964mm zijn.
En de vierde 991mm.

Dit lijkt echter te gaan om de hart-op-hart maat van de bevestigingsgaten in het frame van de panelen, dus niet op de werkelijke paneelbreedte.
Beetje verwarrend is het wel inderdaad...….

[Rol-Co]

@Rimco
@MieJuul

Ja zie ook dat de website soms de verkeerde maat doorgeeft, daar had ik ze even af gehaald, wel zaak dus om de datasheet er even bij te pakken.

Maar je snapt denk ik wel de bedoeling van me over de breedte, wel ook even de schuur exact meten, optisch is een paneel van 1m 70 op een 2 meter dak het mooist, maar 2 meter kan wel.
Echter strak vol en moeilijk doet bijna geen 1 installateur....helaas.

[onetime]

@Rimco Mijn suggestie:
Op NO 2 strings parallel, met een string (als op één mppt, van dezelfde lengte,) op ZW,
op een omvormer van (1 á 2) ~1,5 x de Wp van één string.
Op 1 of 2 mppt's, maakt niet zoveel uit.
Door de oriëntatie is dat genoeg. Zie topicstart PV-topic en analyse Anton Boonstra.
Op schuur zelfstandige set.

[ Voor 3% gewijzigd door onetime op 20-02-2020 00:22 ]

[HeldereM]

Ik zou sowieso geen losse panelen op de voorzijde van de woning doen, is toch geen gezicht? Zo'n streep naast elkaar onder de dakramen stoort wat minder erg.

[Rol-Co]

onetime schreef op donderdag 20 februari 2020 @ 00:17:
@Rimco Mijn suggestie:
Op NO 2 strings parallel, met een string (als op één mppt, van dezelfde lengte,) op ZW,
op een omvormer van (1 á 2) ~1,5 x de Wp van één string.
Op 1 of 2 mppt's, maakt niet zoveel uit.
Door de oriëntatie is dat genoeg. Zie topicstart PV-topic en analyse Anton Boonstra.
Op schuur zelfstandige set.

NO panelen leggen met deze dakhoek levert niet veel op, ik zou daar niet de meeste leggen maar gewoon 5 bovenin, liefst el cheapo zwart, de goedkoopste die je kan vinden.
Die samen met de 5 hoogvermogen aan de voorkant op een omvormer met 2 mppt en niet parallel.
