Na vorig jaar wat ervaring opgedaan te hebben met het neerleggen van wat panelen op een afdakje wil ik dit jaar doorgaan om de rest van het (platte) dak te voorzien van zonnepanelen
Een paar uitgangspunten:
-Ik heb al een bestaande set-up met 4 panelen op een Growatt omvormer, en ik zou dus graag weer gebruik maken van een Growatt omvormer of omvormers.
-Links staat een grote boom welke schaduw geeft halverwege de middag denk ik zo, de schaduw hiervan is op de Google maps foto ook te zien alleen staat de zon hier meer zuid, ik denk dat deze boom ook in de zomer schaduw zal werpen over het linkse dakdeel en als hij lager staat over het gehele dak, dat zou ik nog even moeten controleren.
-Ik heb thuis een drie fase aansluiting met 3x35A en heb zelf een installatie technische achtergrond dus aansluiten is geen probleem, groepje meer om minder ook niet, er gaan drie 19mm buizen vanaf de meterkast richting de waskamer, waar ik de omvormers wil plaatsen en de dakdoorvoer is rond 90mm dacht ik, in ieder geval ruim genoeg.
-De obstakels op het bovenaanzicht zijn van boven naar beneden, de dakdoorvoer zelf, de afzuiging van de badkamer en de solar tube van de badkamer, de schotel gaat weg deze is niet meer nodig.
-Het dak is voorzien van EPDM.
-De voorkeur gaat uit naar een 1 fase omvormer, of omvormers, we willen graag een warmtepomp en dit zal een 1 fase model worden, gezien de toekomst met salderen geeft mij dat meer mogelijkheden om eigen verbruik van opgewekte stroom zo hoog mogelijk te krijgen.

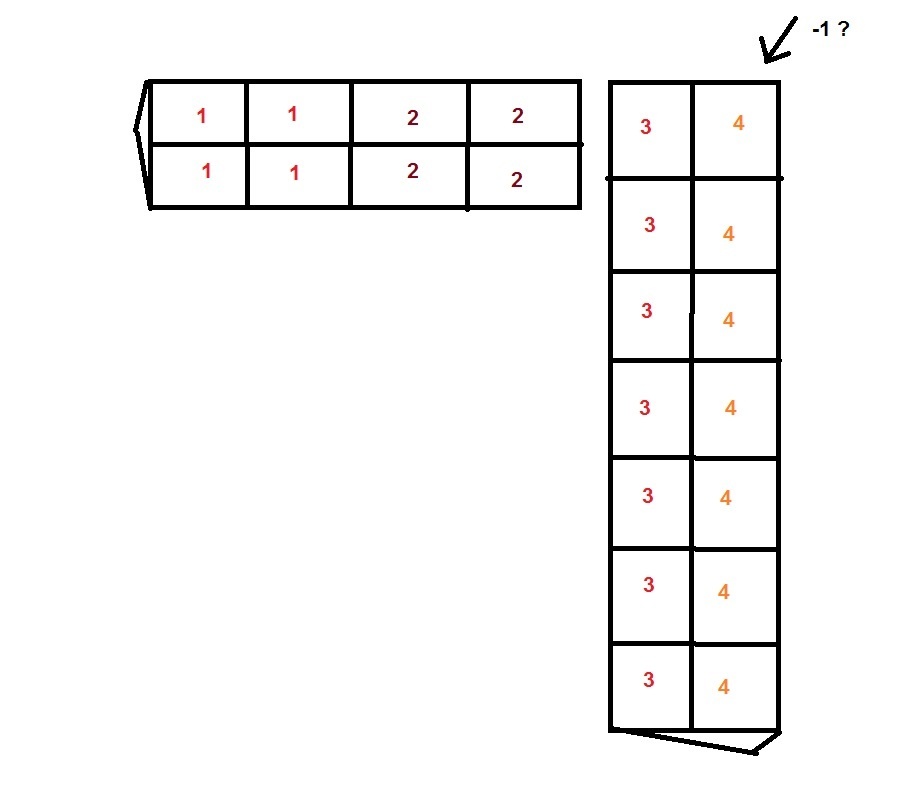

Ik had zelf al een beetje een legplan gemaakt om tot zoveel mogelijk panelen en Wp te komen, aangegeven in de rode kaders op de layout, met op het kleine dakdeel 6 grote panelen van 1x2 meter in O-W opstelling, en op het grote dakdeel zouden er precies 12 normale maten moeten passen in O-W opstelling. Hierbij leek Flatfix Fusion mij een eenvoudig montage systeem.
Hetgeen waar ik een beetje tegenaan loop is hoe de panelen te verdelen over de omvormer, of omvormers. Ik had voor ogen om een losse omvormer te gebruiken voor de 6 stuks grote panelen op het kleine dak, en een omvormer met 2 mppt trackers voor de 12 panelen op het grote dak. Alleen de spanning per string is dan misschien niet ideaal. Met schaduw kom ik dan misschien wel weer aardig weg, al hangt dat even af van de hoogte van de boom. Dan zou smiddags het kleine dakdeel wegvalen maar het grote dakdeel gewoon door kunnen lopen zonder gebruik te maken van optimizers
Nog een kleine voetnoot, de dakrand is nogal hoog langs de oost zijde, wat dat betreft is het gunstig als de panelen daar zo ver mogelijk vanaf liggen, ook te zien op de foto's.

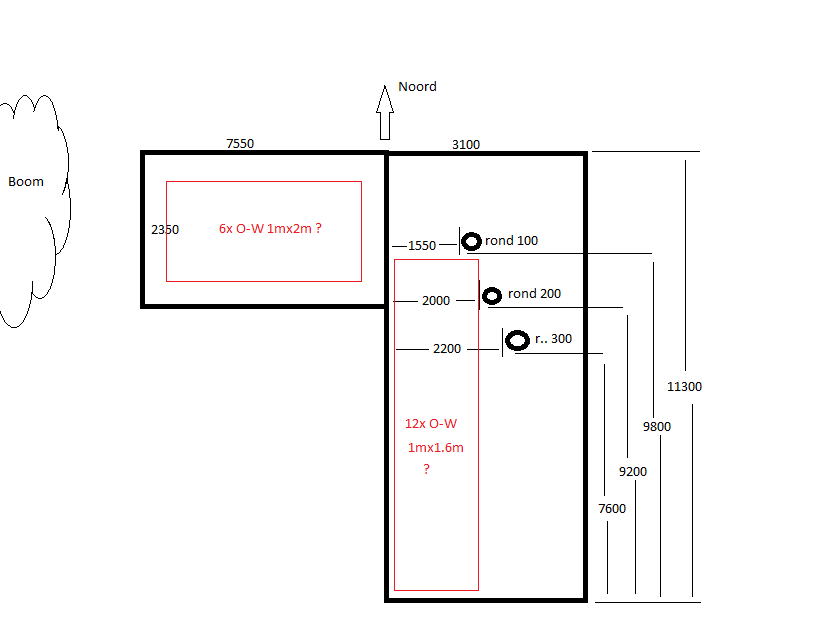

Omdat plaatjes meer zeggen als woorden, hieronder een boven aanzicht met mijn paint skills

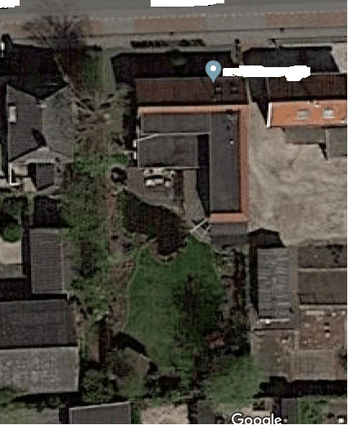

Een aanzichtje van Google

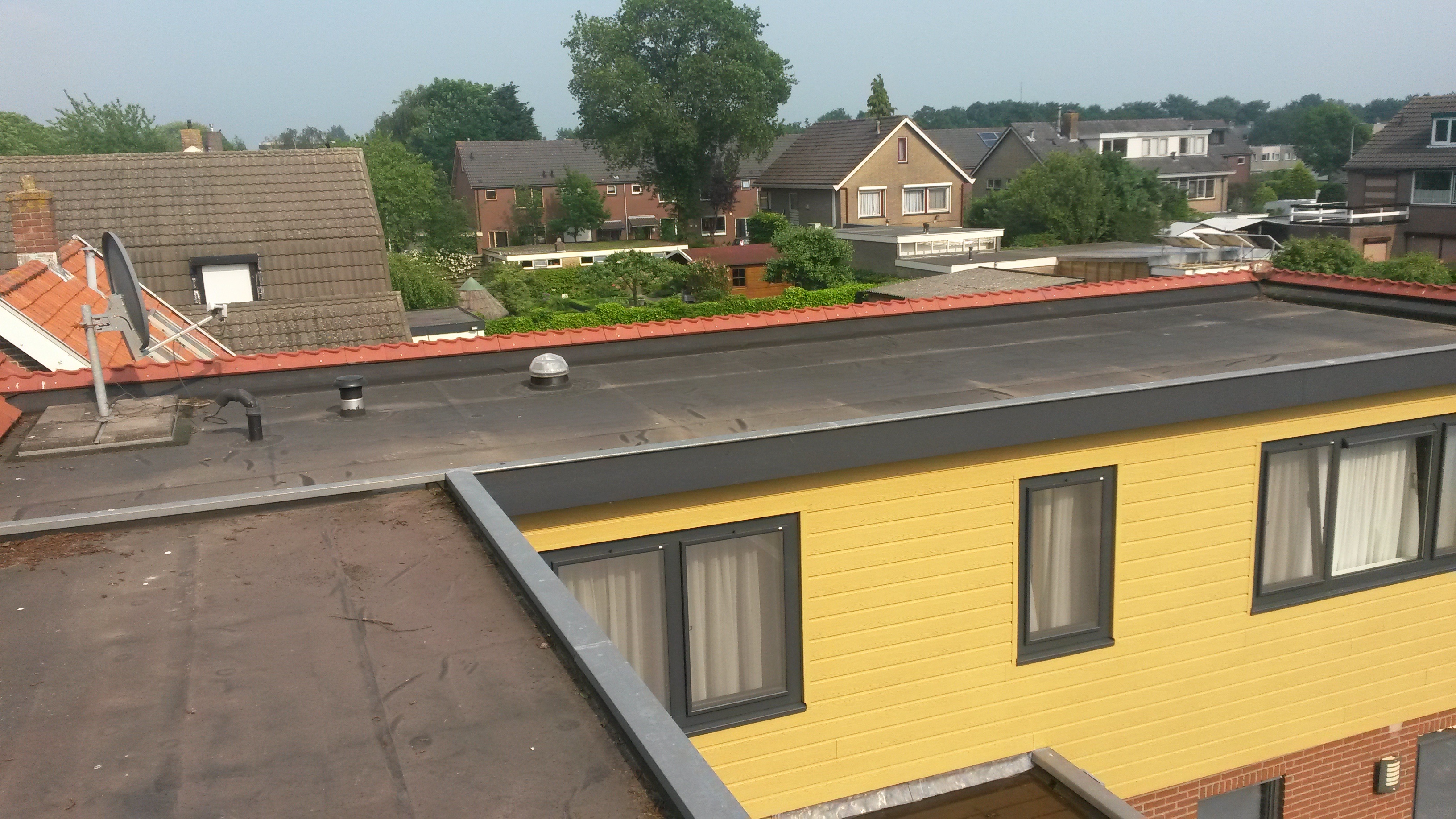

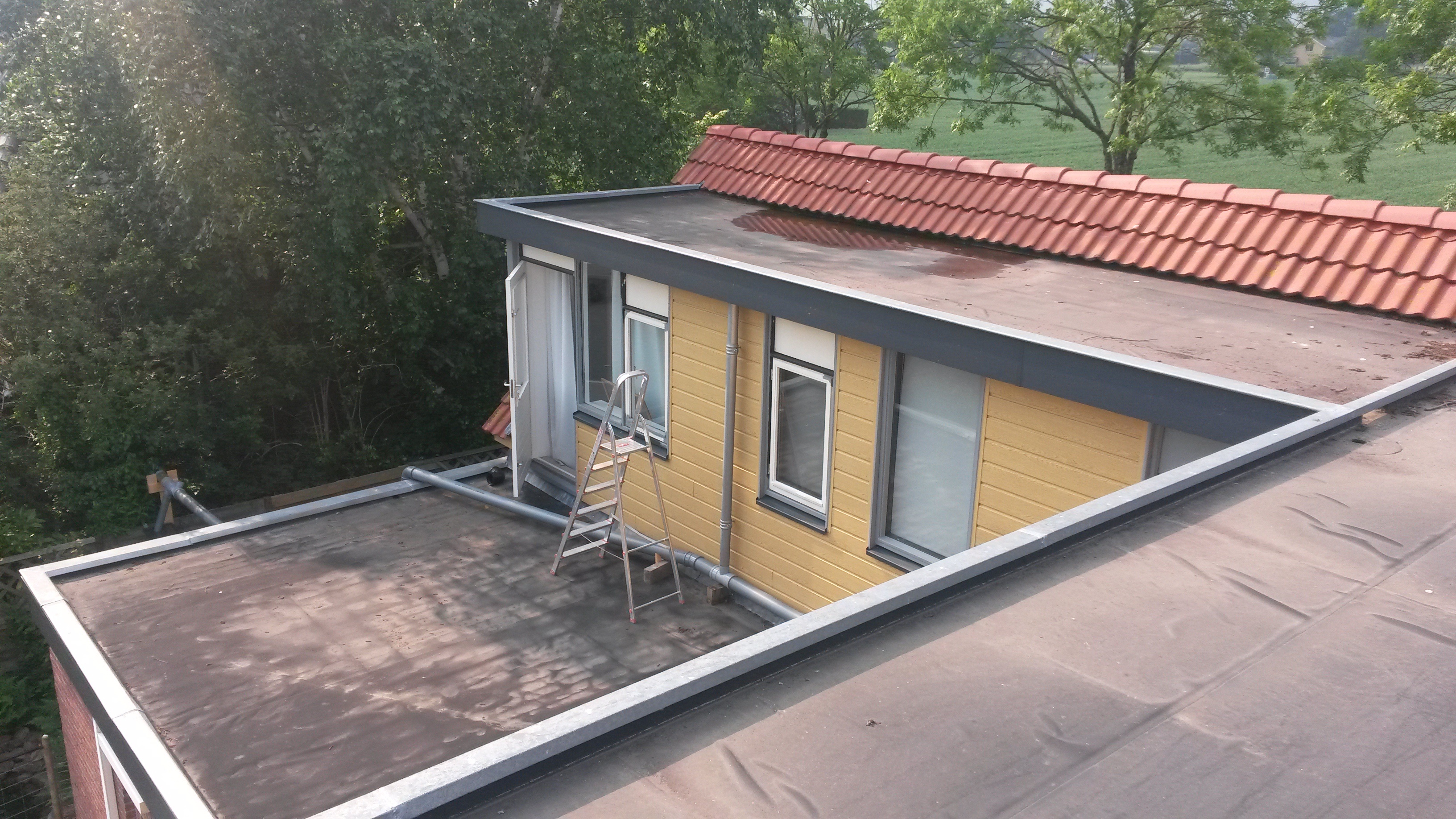

En nog twee foto's van het dak in close, up
Een paar uitgangspunten:
-Ik heb al een bestaande set-up met 4 panelen op een Growatt omvormer, en ik zou dus graag weer gebruik maken van een Growatt omvormer of omvormers.
-Links staat een grote boom welke schaduw geeft halverwege de middag denk ik zo, de schaduw hiervan is op de Google maps foto ook te zien alleen staat de zon hier meer zuid, ik denk dat deze boom ook in de zomer schaduw zal werpen over het linkse dakdeel en als hij lager staat over het gehele dak, dat zou ik nog even moeten controleren.
-Ik heb thuis een drie fase aansluiting met 3x35A en heb zelf een installatie technische achtergrond dus aansluiten is geen probleem, groepje meer om minder ook niet, er gaan drie 19mm buizen vanaf de meterkast richting de waskamer, waar ik de omvormers wil plaatsen en de dakdoorvoer is rond 90mm dacht ik, in ieder geval ruim genoeg.
-De obstakels op het bovenaanzicht zijn van boven naar beneden, de dakdoorvoer zelf, de afzuiging van de badkamer en de solar tube van de badkamer, de schotel gaat weg deze is niet meer nodig.
-Het dak is voorzien van EPDM.
-De voorkeur gaat uit naar een 1 fase omvormer, of omvormers, we willen graag een warmtepomp en dit zal een 1 fase model worden, gezien de toekomst met salderen geeft mij dat meer mogelijkheden om eigen verbruik van opgewekte stroom zo hoog mogelijk te krijgen.
Ik had zelf al een beetje een legplan gemaakt om tot zoveel mogelijk panelen en Wp te komen, aangegeven in de rode kaders op de layout, met op het kleine dakdeel 6 grote panelen van 1x2 meter in O-W opstelling, en op het grote dakdeel zouden er precies 12 normale maten moeten passen in O-W opstelling. Hierbij leek Flatfix Fusion mij een eenvoudig montage systeem.
Hetgeen waar ik een beetje tegenaan loop is hoe de panelen te verdelen over de omvormer, of omvormers. Ik had voor ogen om een losse omvormer te gebruiken voor de 6 stuks grote panelen op het kleine dak, en een omvormer met 2 mppt trackers voor de 12 panelen op het grote dak. Alleen de spanning per string is dan misschien niet ideaal. Met schaduw kom ik dan misschien wel weer aardig weg, al hangt dat even af van de hoogte van de boom. Dan zou smiddags het kleine dakdeel wegvalen maar het grote dakdeel gewoon door kunnen lopen zonder gebruik te maken van optimizers
Nog een kleine voetnoot, de dakrand is nogal hoog langs de oost zijde, wat dat betreft is het gunstig als de panelen daar zo ver mogelijk vanaf liggen, ook te zien op de foto's.
Omdat plaatjes meer zeggen als woorden, hieronder een boven aanzicht met mijn paint skills
Een aanzichtje van Google
En nog twee foto's van het dak in close, up
3300Wp Zuid Growatt 3000s / 3300Wp West Growatt 3000s / 1440Wp zuid Growatt 1500s / / 3x18HP, Zuid, 400L Buffervat
