Wij willen graag zonnepanelen leggen. We gaan dit in 2 fases doen.
  1. dak van de garage
  2. dak van de uitbouw
Het dak van uitbouw doen we later i.v.m verbouwingswerkzaamheden die eind dit jaar begin 2021 gaan plaats vinden. Hieronder de situatie,

https://tweakers.net/ext/f/23gTxXaerbtZZlrwb9iP5eV5/thumb.jpg https://tweakers.net/ext/f/GDSVHyg9WxeBiJqzicY3mmyK/thumb.jpg https://tweakers.net/ext/f/skPf3l7tq6m4vjyOVTuSl8hD/thumb.jpg

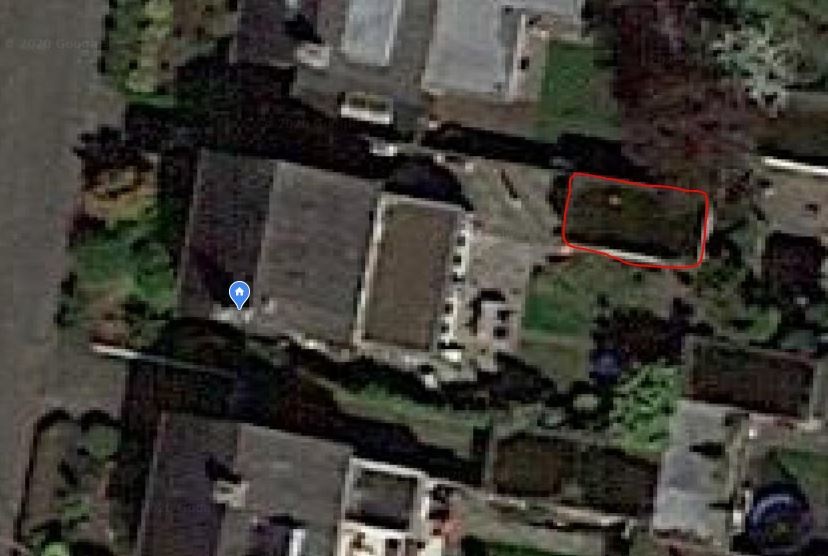

Het gaat dus om de, rood omcirkelde, garage achter in de tuin. Ten noorden van de garage staat een grote boom van de buren die voor wat schaduw zorgt.

De garage is een beetje onhandige maat voor zonnepanelen, waar ik uiteindelijk op uitkwam is om lekker grote panelen te pakken zodat ik 1 rij van, in dit geval, 6 stuks in portrait mode kwijt kan.

6x JA Solar 405WP
Vmpp = 41.60 - Fill Factor = 0.78
€ 1074
6x Tigo TS4-A-Optimizing€ 294
1x SMA Sunny Boy 2.5 1VL40 Webconnect€ 719
€ 2087


Ik heb voor de SMA gekozen omdat deze de handigste API leek te hebben om uit te lezen zonder dat ik via brakke chineze portals moet werken (zoals de GoodWe). Het plan voor de installatie was om dmv diverse Van der Valk profielen bij elkaar te zoeken en dan gewoon met stenen verzwaren.

Ik hoor graag jullie mening over dit plan :)

sjorsjes wijzigde deze reactie 14-02-2020 20:45 (3%)

Home-Assistant.io | Home-Assistant config | Discogs


  • migjes
  • Registratie: april 2007
  • Nu online
@sjorsjes
klinkt niet fout en als werkbaar plan.
dus grof weg dit kan wel als je wil.
(de Vmpp is oke voor een TL omvormer zoals SMA veel heeft of omnik/goodwe etc etc...)

maar een paar puntjes.
een boom op noord, die schaduw geeft?
zo ver ik mij kan herinneren staat de zon nooit in het noorden?
of er is iets heel vreemds veranderd en heeft de aarde om zijn as gedraaid >:)
en dan snap ik de tigo b.v. niet, dat kan gewoon zonder. ;)
(mischien geeft die boom wel een beetje schaduw of het huis, maar als dat op een moment is dat het erg schuin op de panelen is, dan is de opbrengst toch al laag en veel verliezen van weinig is nog steeds weinig verlies. ;)
tigo is dan overkill. ;) )

heb je dit bevestiging systeem al bekeken?
https://www.sun-solar.nl/...en-hellingshoek-sunsolar/
daar krijg je de 6 panelen (landscape) ook wel leuk mee op dat dak. ;)
mischien komt landscape net leuker uit?

6x405Wp, dat kun je op een 2kW omvormer doen of een 2,5kW omvormer.
opbrengst zal erg weinig verschil zijn. (ik snap de 2,5kW omvormer wel, maar het hoeft niet)
er is niks mis mee om dit gewoon op een:
https://www.winkelman-zon...isplay=detail&merk=Goodwe
te hangen, zo slecht zijn die Chinese omvormer niet. ;)
(oke logging is wat bagger, maar dat van SMA is nu ook weer niet zo heel veel beter. ;)
wil je een goede logging, dan moet je zelf iets programmeren of leuk project vinden die jouw omvormer goed logt. het is vaak niet de omvormer waar het probleem in zit, maar de software die er bij geleverd word.)

het is wel een lastig maatje de 2,8x6m, ik heb daar ook geen goed antwoord op.
ik zal er even over na denken, maar zo snel schiet er geen leuke oplossing mij te binnen. ;)

migjes wijzigde deze reactie 14-02-2020 14:42 (24%)

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online

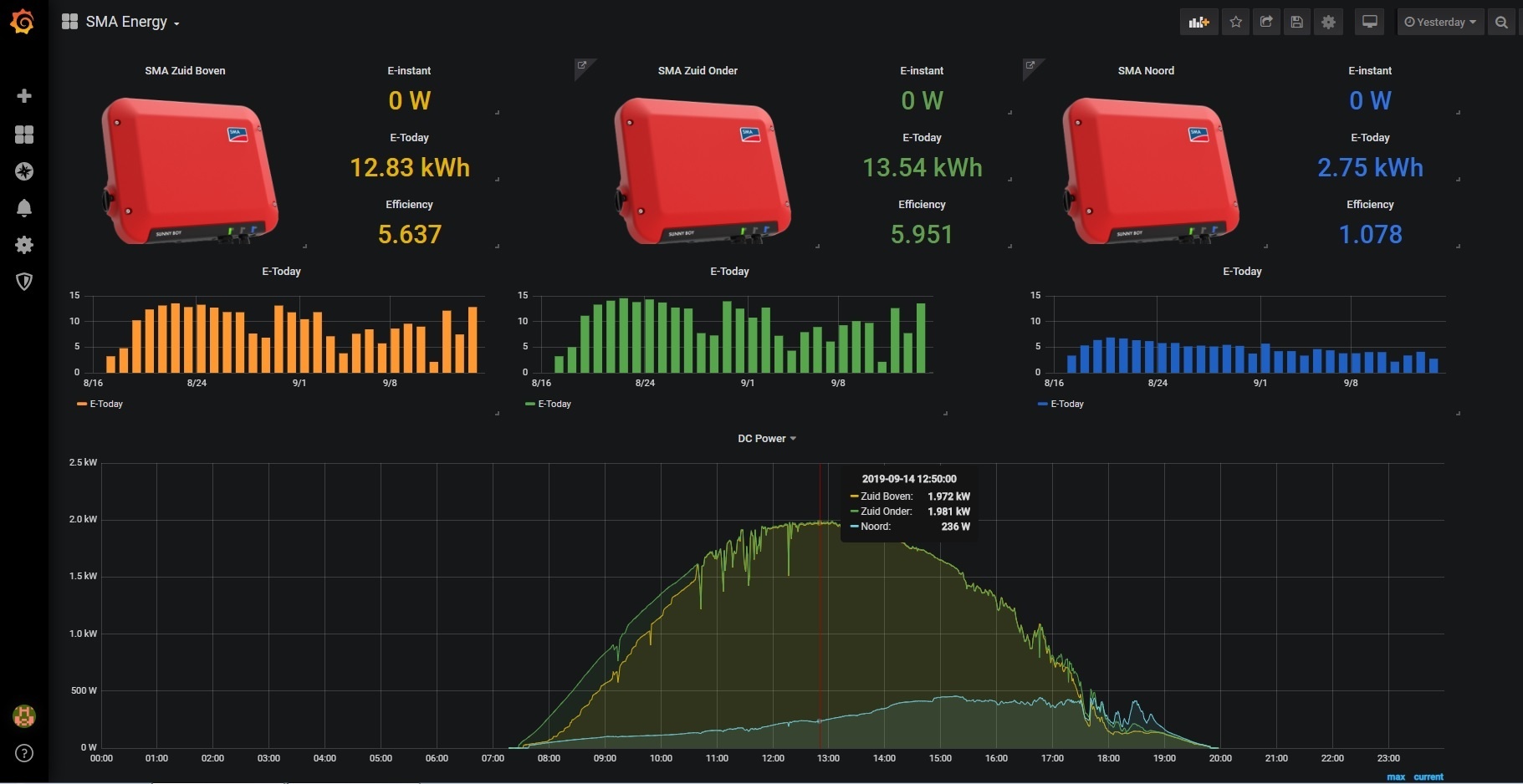

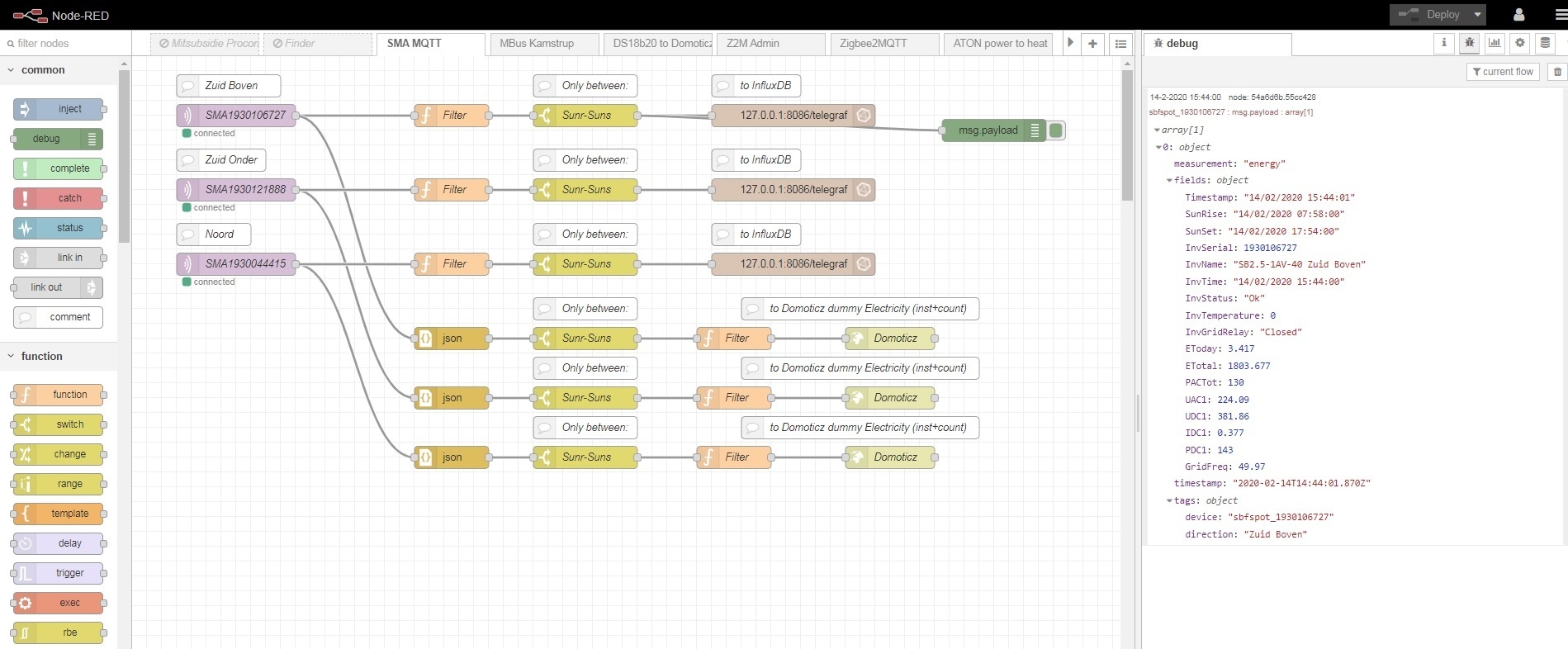

Gaat anders prima hoor, die logging met een SMA. @migjes
https://tweakers.net/ext/f/wqEK8VHoy638MsIPUMQH5ihq/thumb.jpg
https://tweakers.net/ext/f/U1EwgjYOWLUzbpV9hH5qeHcm/thumb.jpg

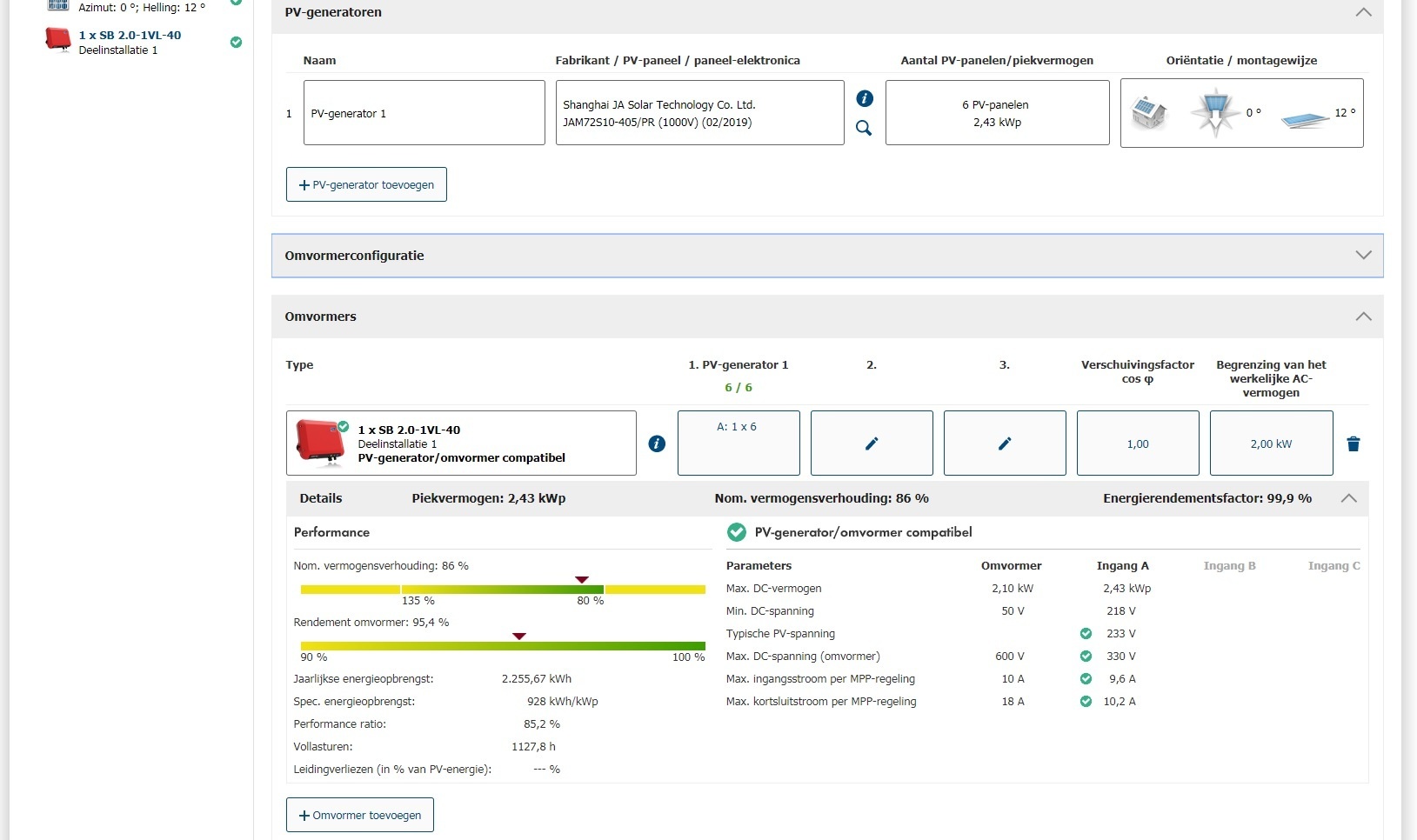

Volgens sunnydesignweb is een 2.0 ook zwaar genoeg
https://tweakers.net/ext/f/7C73Plux7nG6IEz34yXWS5rP/thumb.jpg

Kom je niet in de knoop met de regeltjes?
Vergunningsvrij zonnepanelen plaatsen op plat dak (afstand tot de rand)
https://www.bespaarbazaar...zonnepanelen-op-plat-dak/

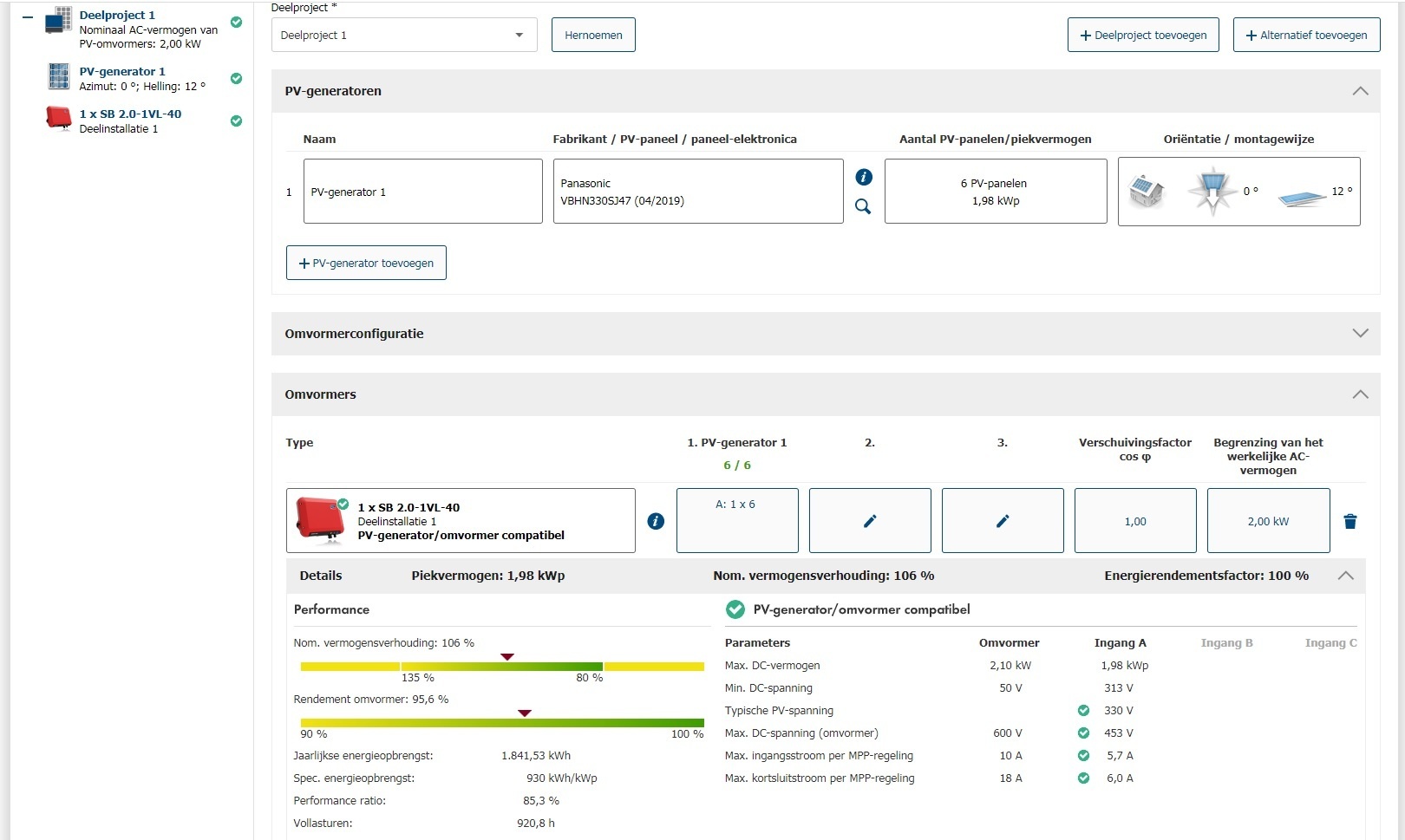

Anders zou je ook nog wat dual betonvoeten kunnen nemen met panasonic's in landscape.
https://tweakers.net/ext/f/ZCsh6PEXm9rAh9k89xUIRZW7/thumb.jpg

AUijtdehaag wijzigde deze reactie 14-02-2020 16:16 (61%)

PV Output - Panasonic Hit Kuro/Solar Frontier - 5 kW Mitsubsidie


  • sjorsjes
  • Registratie: juli 2006
  • Laatst online: 17-02 23:25
migjes schreef op vrijdag 14 februari 2020 @ 13:55:
@sjorsjeseen boom op noord, die schaduw geeft?
Goed punt, ik ben in de war geweest denk ik 8)7
Ja die had ik gezien, maar is 4,5 graden niet beetje weinig? En die van 10 graden zijn 50kilo per stuk, ik zag het niet zo zitten deze met trapje erop te tillen :P Mocht dit de mooiste oplossing zijn dan is dat maar zo natuurlijk :o

Thanks voor je feedback iig!

Home-Assistant.io | Home-Assistant config | Discogs


  • sjorsjes
  • Registratie: juli 2006
  • Laatst online: 17-02 23:25
AUijtdehaag schreef op vrijdag 14 februari 2020 @ 15:50:
Gaat anders prima hoor, die logging met een SMA. @migjes
[Afbeelding]
[Afbeelding]

Volgens sunnydesignweb is een 2.0 ook zwaar genoeg
[Afbeelding]

Kom je niet in de knoop met de regeltjes?
Vergunningsvrij zonnepanelen plaatsen op plat dak (afstand tot de rand)
https://www.bespaarbazaar...zonnepanelen-op-plat-dak/
Anders zou je ook nog wat dual betonvoeten kunnen nemen met panasonic's in landscape.
[Afbeelding]

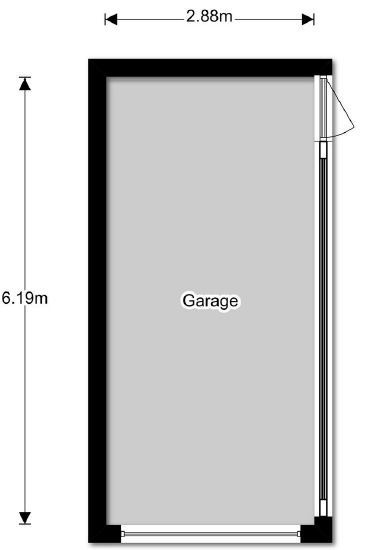

Ik heb voor de zekerheid nog even nagemeten, de buitenmaat is 6500x3300, maar praktisch gezien heb ik niet meer ruimte, los van de regels, dan de maten uit het plaatje want het is een verdiept dak.

https://tweakers.net/ext/f/skPf3l7tq6m4vjyOVTuSl8hD/thumb.jpg

Die 2.0 versie is 34 euro goedkoper, dus dat scheelt niet veel. Zitten er nog andere voor/nadelen aan de een of een ander?

Home-Assistant.io | Home-Assistant config | Discogs


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
De 2.0 heeft een iets betere mppt voltage range
https://www.mg-solar-shop...eet%20SMA%20SB1.5-2.5.pdf
Met name met die 6 panelen die je aangaf.

PV Output - Panasonic Hit Kuro/Solar Frontier - 5 kW Mitsubsidie


  • migjes
  • Registratie: april 2007
  • Nu online
sjorsjes schreef op vrijdag 14 februari 2020 @ 20:29:
[...]


Goed punt, ik ben in de war geweest denk ik 8)7


[...]


Ja die had ik gezien, maar is 4,5 graden niet beetje weinig? En die van 10 graden zijn 50kilo per stuk, ik zag het niet zo zitten deze met trapje erop te tillen :P Mocht dit de mooiste oplossing zijn dan is dat maar zo natuurlijk :o

Thanks voor je feedback iig!
ik had meer het idee dat die dingen een 30kilo zijn per stuk.
en dan heb je er 3 nodig per 2 panelen breed, dus rond de 50 kilo per paneel.
dus dat zou gewoon vrij simpel omhoog moeten kunnen krijgen.

maar bedenk je ook dat je panelen wil gebruiken van 2x1m.
dat is niet zwaar maar wel zo groot als een deur.
maar ik raad altijd aan als je dit voor het eerst doet, doe het dan met zijn 2e, een bouwmaatje hebben is zo veel makkelijker om het voor elkaar te krijgen. ;)

je zegt dat je buiten maten 6500x3300 zijn.
met een beetje knutselen krijg je daar wel 9 panelen op hoor. ;)
je moet alleen de hoek niet te groot maken, en dan hoef je niet eens dure panelen te gebruiken. ;)
(de hoek is niet zo heel belangrijk, als het water er maar afstroomt zodat de panelen schoon blijven is het al goed.)

check dit topic voor een bouw methode.
Geert h in "zelf zonnepanelen plaatsen"
lekker simpel om te doen. ;)

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
@migjes Een boom op noord kan wel schaduw geven hoor...
Vooral in de herfst met het vallen van het blad. :P

PV Output - Panasonic Hit Kuro/Solar Frontier - 5 kW Mitsubsidie


  • migjes
  • Registratie: april 2007
  • Nu online
AUijtdehaag schreef op zaterdag 15 februari 2020 @ 11:14:
@migjes Een boom op noord kan wel schaduw geven hoor...
Vooral in de herfst met het vallen van het blad. :P
ja, lol.
en als de hemel op ons hoofd valt, hebben we allemaal een blauw hoedje met een wit toefje op. ;)

7x245Wp(15 graden) + 7x245Wp(45 graden) op oost en 10x300Wp(45 graden) op west. (4kW omvormer)
