Zoveel mogelijk panelen op platdak

Pagina: 1
Acties:

  • Falconetty
  • Registratie: mei 2010
  • Laatst online: 22:38
Graag een advies over verstandigste keuze legplan op plat dak.

Dak is 13m lang en 4m breed en 3 m hoog , ligt met kortste kant op het zuiden.

Nou wil ik hier zoveel mogelijk panelen opleggen wat het meeste opbrengt.

Ik kan bv 24 panelen in portrait leggen op west/oost of 21 panelen west/oost/west landscape
met vandervalk voor portrait en landscape met flatfix fusion.

Meterkast is 1 fase maar indien nodig kan die naar 3 fase.
Er ligt tot waar de omvormer komt te hangen 2 vrije groepen met elk 3 vd kabels 2,5mm(aarde,nul en fase) vanuit de meterkast ongeveer 15m lang.

Er is nagenoeg geen schaduw behalve in de wintermaanden als de zon laag staat voor een aantal uur tot de middag.
Ik wil graag het monitoren maar hoeft niet uitgebreid te zijn.

Ik wilde zelf een systeem met enphase maar dat wordt wel erg duur . 8)7
Panelen dacht ik die van Jinko Solar 340 wp Cheetah (Half-Cells 1500V).
Omvormer geen idee
Graag een advies ,ik ga dit zelf plaatsen trouwens

Enphase 5940wp 6-west,6-oost,6-west


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
24 panelen in portrait op o/w kan op een 1-fase omvormer met 2x mppt.

Je hebt dan geen horizontale schaduw over de panelen? Anders doen ze niet zo veel meer. (met half cell valt dat ook mee)
En welk bevestigingsysteem is dat dan? (ongewone situatie, normaal doe je landscape)

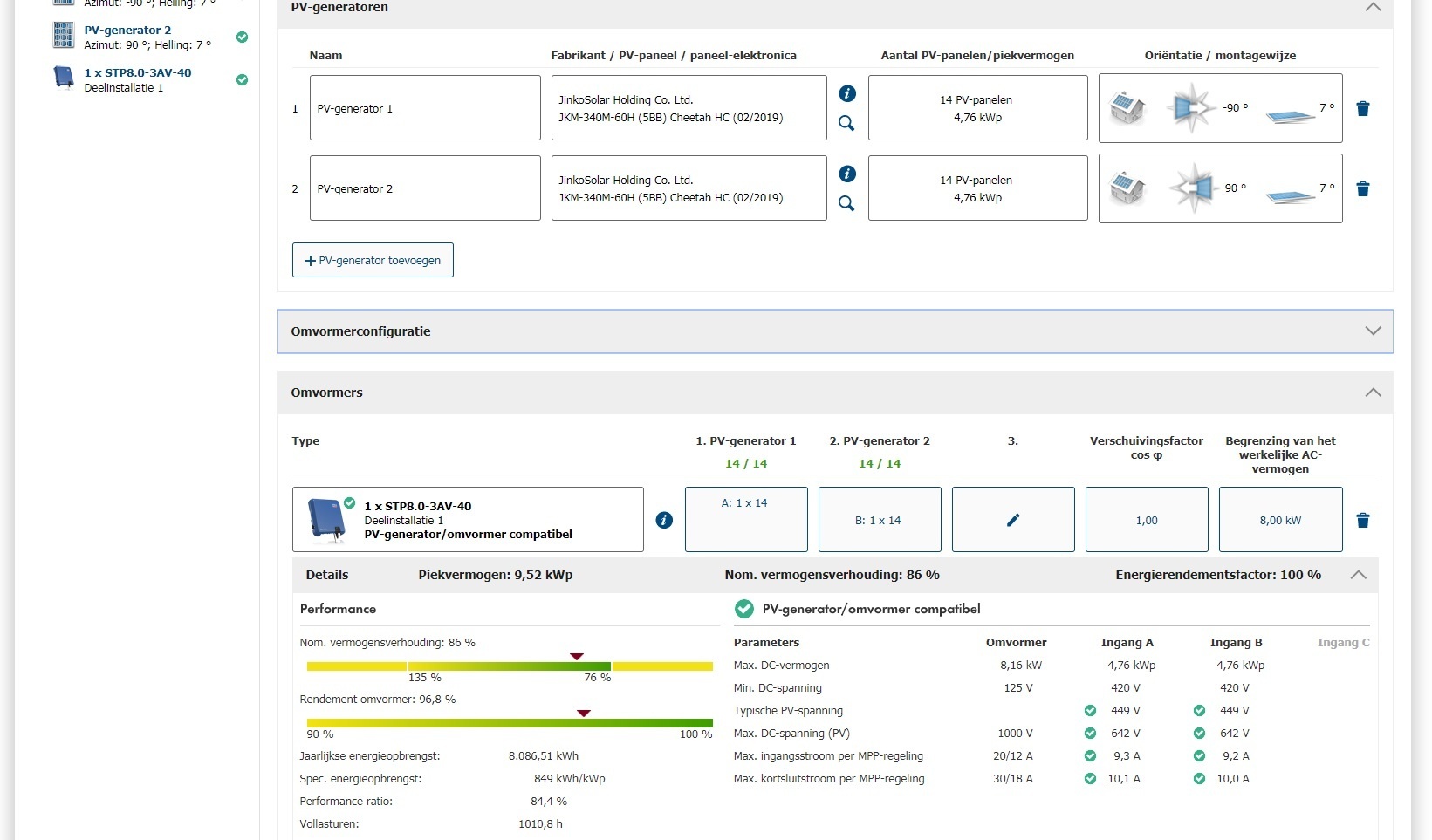

https://tweakers.net/ext/f/EMgxB77zvmoSjW5JBSz2CJ8p/thumb.jpg


Kun je op 7 graden dual betonvoeten in o/w opstelling geen 28 panelen kwijt?
13 mtr = 7 panelen (x 4)
https://www.sun-solar.nl/...en-hellingshoek-sunsolar/

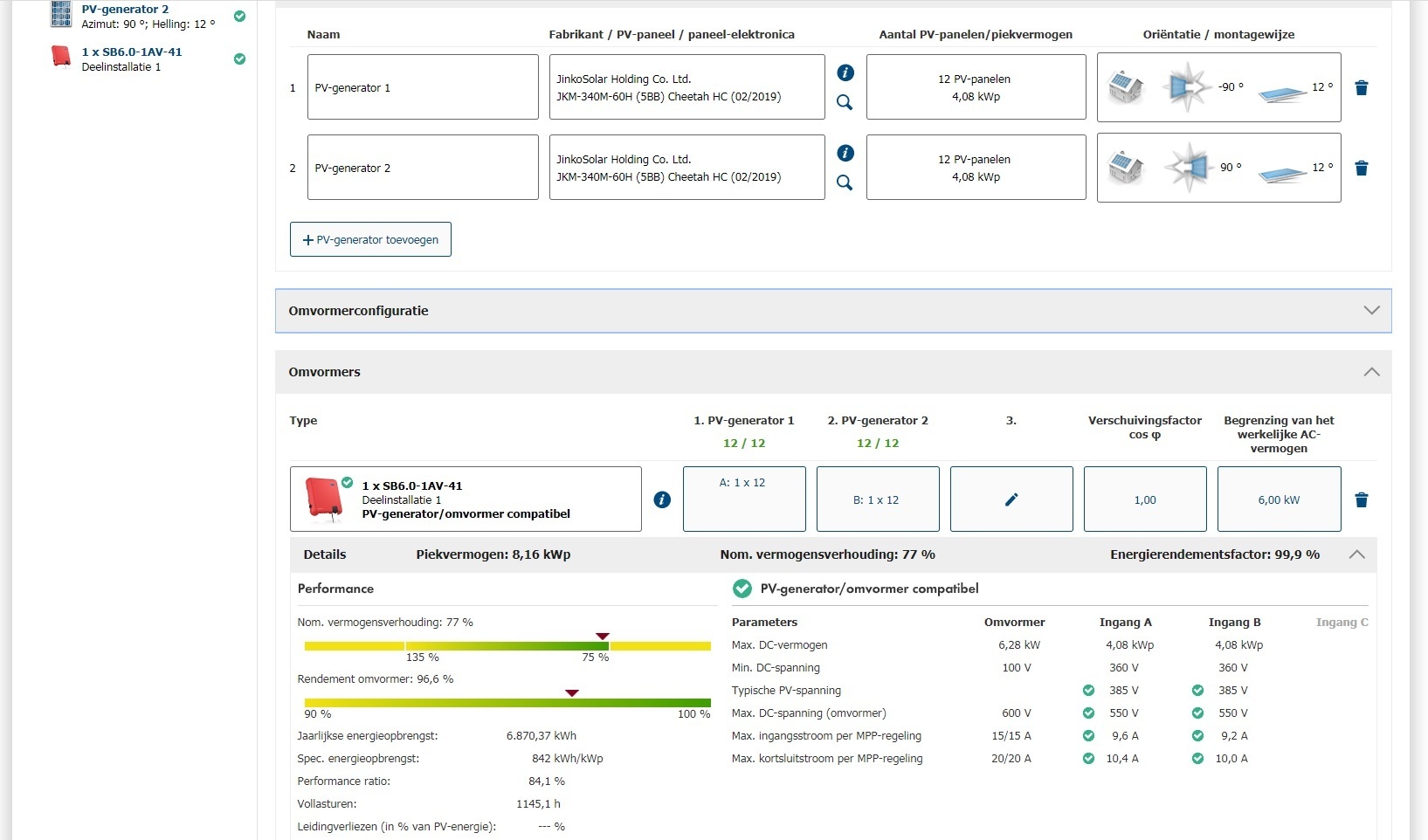

https://tweakers.net/ext/f/VUolxchjWOfM3JGdWXBspQrW/thumb.jpg

AUijtdehaag wijzigde deze reactie 09-02-2020 15:02 (20%)

PV Output - Panasonic Hit Kuro/Solar Frontier - 5 kW Mitsubsidie


  • Falconetty
  • Registratie: mei 2010
  • Laatst online: 22:38
Ik denk dat dat niet lukt . binnenkant dak is voor het plaatsen van profielen +/- 3.6m.

Enphase 5940wp 6-west,6-oost,6-west


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
Ah jammer.

@jacovn heeft wel panelen in portrait liggen, maar dat is een erg duur bevestigingsysteem volgens mij
jacovn in "Zonnepanelen > Is deze offerte netjes (oa euro-per-wattpiek)"
(onderste foto)

Edit: of anders solar bears https://www.fassaertbeton...le-uitvoeringen/solarbear lamaar: is voor landscape

AUijtdehaag wijzigde deze reactie 09-02-2020 15:13 (22%)

PV Output - Panasonic Hit Kuro/Solar Frontier - 5 kW Mitsubsidie


  • Falconetty
  • Registratie: mei 2010
  • Laatst online: 22:38
Ik kom voor ze allebei op ongeveer het zelfde uit (rond de 1000 euro)
Kan ook met Solarstell Connect is ook ongeveer het zelfde.

Enphase 5940wp 6-west,6-oost,6-west


  • AUijtdehaag
  • Registratie: oktober 2006
  • Niet online
Vandervalk portrait is ook mogelijk zie ik
YouTube: Durasun: montage zonnepanelen in portrait op een plat dak

Liggen ze wat hoger (als je een rand hebt)

PV Output - Panasonic Hit Kuro/Solar Frontier - 5 kW Mitsubsidie


  • jacovn
  • Registratie: augustus 2001
  • Laatst online: 21:43
Falconetty schreef op zondag 9 februari 2020 @ 15:12:
Ik kom voor ze allebei op ongeveer het zelfde uit (rond de 1000 euro)
Kan ook met Solarstell Connect is ook ongeveer het zelfde.
Het systeem wat ik heb is in lange rij redelijk betaalbaar, als je allemaal blokjes van 2 of 3 moet plaatsen kom je rond €100 per paneel. Dit komt omdat de zijkanten stuk duurder zijn dan de voor en achter panelen.

Edit:
De prijzen zijn:

3 blokken van 2 panelen moeten worden dus:
3 x zuid 2 meter a 38,10 = €114,30
3 x noord 2 meter a 53,75 = €161,25
3 x oost a 28,45 = €85,35
3 x west a 28,45 = €85,35
3 x rails van 6.2 meter zwart a 23,65 = €70,95
12 x eindklem a 2,00 = €24,00
6x middenklem a 2,00 = €12,00
18 bouten en moeren a 0,50 = €9,00
12 x eindklem a 0,30 = €3,60

Zo rond de €575

€575/6=€95,88

6 in een blokje wordt dan 4x €28,45 + 1 mindere rails van €23,75 dus samen €136,75 minder.
Dan dus € 575- €136,75= €438/6= €73 per paneel.


Bij ons ging het met name om de looks en daarom was mij de prijs van minder belang. Het blijft met deze wind goed staan, al moet ik wel zeggen dat het in de luwte van het huis staat.

jacovn wijzigde deze reactie 09-02-2020 19:56 (31%)

8x330 NO12.5°, 8x330 ZW12.5°, 8x350 ZW60°, 8x325 NO10°, SE8K, P500


  • Falconetty
  • Registratie: mei 2010
  • Laatst online: 22:38
Montage materiaal vind ik niet een probleem ,waar ik meer mee zit is wat meer op brengt 12 op oost en 12 op west of 14 op oost en 7 op west.

Portrait opstelling kan met ValkPro+ P10 Oost-West

Landscape kan met 1 rij oost/west 7dakjes en 1 rij zuid 7 panelen(oost neerzetten).flatfix fusion.

Bij een /\/ opstelling kan ik dan bv 14 op oost in 1string en de ander 7 west op een andere string.

Ik heb nog een ander plat dak op zuid van 6 bij 3 daar wil ik in de toekomst ook nog opleggen kan ik dat ook dan op de zelfde omvormer erbij zetten of moet dat dan een extra omvormer worden.

Enphase 5940wp 6-west,6-oost,6-west
