Relais schemerschakelaar ontploft

[Genius-General]

Hallo allen,

Heb een mooie Finder 11.31 relais met schemersensor aangeschaft ter vervanging van mijn schakelappararaat die meeschakelde met de straatverlichting.

Ik was in de veronderstelling dat het relais een fase nodig heeft bij het schakelcontact.. Zo heb ik hem dus aangesloten. Het leuke aan dit verhaal is het moment wanneer ik de groep weer aanzette. Een gigantische knal!

Mijn vraag is dus nu als volgt..

- Hoe had ik dit moeten aansluiten?
- Haalt hij de fase uit de aansluiting?
- Kan ik dan het aansluitcontact overbruggen met een schakelaar zodat ik de lampen ook handmatig kan aanzettten?

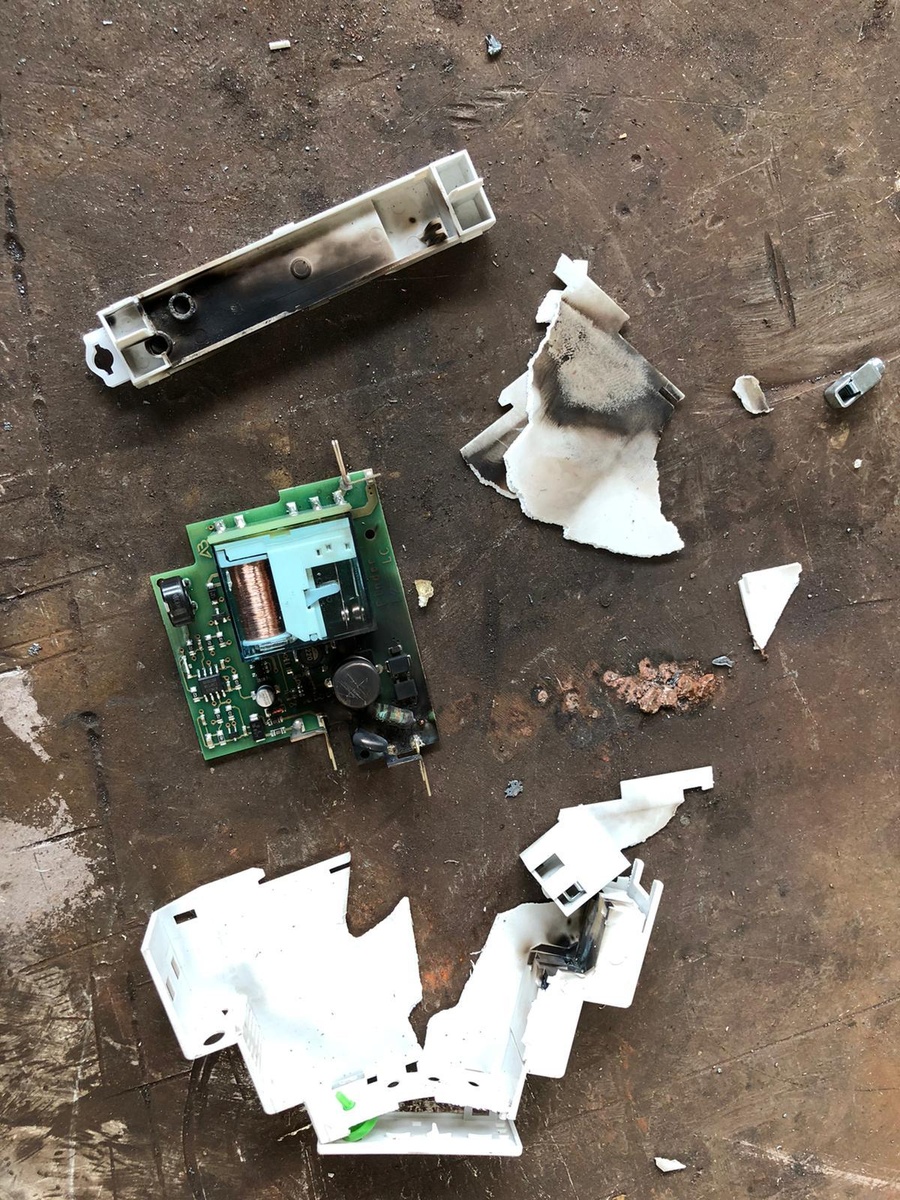

Hier de foto van het kleine explosiefje

Alvast bedankt

[jeroen3]

Wat is het exacte model wat je hebt gekocht?
Want ik denk dat je zojuist de 24V versie hebt opgeblazen. (uitgaande van de componenten die ik nog kan zien)

[ Voor 16% gewijzigd door jeroen3 op 01-02-2020 17:07 ]

[Genius-General]

jeroen3 schreef op zaterdag 1 februari 2020 @ 16:17:
Wat is het exacte model wat je hebt gekocht?
Want ik denk dat je zojuist de 24V versie hebt opgeblazen. (uitgaande van de componenten die ik nog kan zien)

[Afbeelding]

Je hebt gelijk! Had er zo op gelet maar dan toch de verkeerde besteld

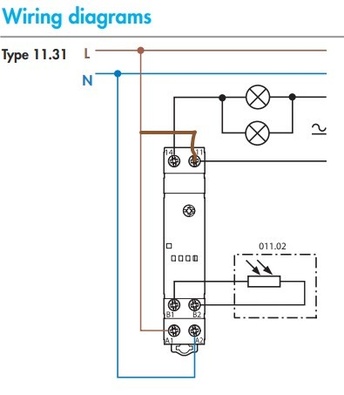

Verder klopt mijn aansluitschema wel toch?

[mcDavid]

Genius-General schreef op zaterdag 1 februari 2020 @ 17:47:
[...]


Verder klopt mijn aansluitschema wel toch?

Zie ik goed dat je er zelf een bruin lijntje bij hebt getekend? In dat geval: Hoezo in hemelsnaam? Het lijkt me logischer om je iig éérst gewoon aan het gedocumenteerde schema te houden voordat je zelf dat soort aanpassingen gaat doen?

[Genius-General]

mcDavid schreef op zaterdag 1 februari 2020 @ 18:06:
[...]


Zie ik goed dat je er zelf een bruin lijntje bij hebt getekend? In dat geval: Hoezo in hemelsnaam? Het lijkt me logischer om je iig éérst gewoon aan het gedocumenteerde schema te houden voordat je zelf dat soort aanpassingen gaat doen?

Ik dacht dus dat het een maakcontact is die een externe voeding nodig heeft net zoals een gewone schakelaar..

[jeroen3]

Het relais is potentiaal vrij. Dat bruine lijntje is prima. Je kunt het ook zien op de pcb.


Het is dus niet zo dat hij A1 naar 11 of 14 set.
