Hoe? WLAN/VLAN Guest Network op Ubiquiti Unifi setupje.

[Verwijderd]

Hiya all,

Ik heb hier een Ubiquiti Unifi setup(je) bestaande uit:

- UniFi Switch 8 POE-60W
- UniFi Security Gateway 3P
- UniFi AP-AC-Lite

De set is aangesloten op een T-Mobile mediaconverter met een 1Gbit glasvezelverbinding.

De switch porten zijn alsvolgt ingesteld;
1 - Fiber Trunk ( T-Mobile MediaConverter VLANs 100, 300, 640)
2 - WAN Trunk (Unifi Gateway WAN poort)
3 - LAN Trunk (Unifi Gateway LAN poort)
4 - Een domme switch (LAN/LAN)
6 - ITV/LAN (naar Netgear Switch) voor televisie en internet in de woonkamer.
8 - Unifi AP Lite (POE).

Alles werkt in principe perfect, echter wil ik een extra SSID configureren die specifiek voor Gasten bedoeld is en een IP-Adres krijgen binnen een aparte VLAN. Ik heb getracht om dit functionerend te krijgen door de stappen te volgen zoals Crosstalk Solutions deze toont.

Echter krijg ik na het volgen van die video-tutorial geen IP-Adres van de DHCP. Als ik handmatig een ip-adres instel binnen de gestelde range, is er alsnog geen internet toegang ook zijn de IP-Adressen van de USG, Switch en AP nog altijd onbereikbaar.

Weet (of heeft) iemand een idee wat het mogelijk zou kunnen zijn en hoe ik alsnog een extra SSID kan configureren die als Guest-network fungeert?

------
Voor het Gast netwerk maak ik gebruik van VLAN 99;

Unifi Controller: Netwerk -> Guest Network


Unifi Controller: Draadloze Netwerken -> Guest (OpenXS) SSID

[ Voor 12% gewijzigd door Verwijderd op 21-01-2020 12:38 . Reden: Afbeeldingen Wireless (Guest SSID) & Gast-netwerk toegevoegd. ]

[Gunner]

Heb je een screenshot van je gastnetwerk instellingen van je controller?
Je hebt op je gast SSID ook het goede VLAN ingesteld?

[ Voor 27% gewijzigd door Gunner op 21-01-2020 12:19 ]

[Verwijderd]

@Gunner
Dit is de set-up van het Netwerk (incl. VLAN 99) en het SSID (incl. VLAN 99).

Unifi Controller: Netwerk -> Guest Network


Unifi Controller: Draadloze Netwerken -> Guest (OpenXS) SSID


In tegenstelling tot Crosstalk Solutions heb ik niet voor een /16 maar een /24 subnet gekozen. /16 overigens ook wel geprobeerd, maar ook dit leverde niets op

[ Voor 8% gewijzigd door Verwijderd op 21-01-2020 12:37 ]

[To_Tall]

Heb je ook Profiles aangemaakt.

1 switch port profile all
Deze aangesloten op LAN1 op de USG3P en op port 1 van je UNIFI switch. Daar stel je switch port in om all profiles te pakken.

Op switch port 2 tag je de port om VLAN 99 te gebruiken.

[Gunner]

To_Tall schreef op dinsdag 21 januari 2020 @ 12:45:
Heb je ook Profiles aangemaakt.

1 switch port profile all
Deze aangesloten op LAN1 op de USG3P en op port 1 van je UNIFI switch. Daar stel je switch port in om all profiles te pakken.

Op switch port 2 tag je de port om VLAN 99 te gebruiken.

Is voor zover ik weet niet nodig. Heb het ook zoals @Verwijderd ingesteld, en zonder switch profiles krijg ik gewoon netjes een IP-adres uit dat VLAN. Die tutorial die @Verwijderd gebruikt spreekt daar ook verder niet over.

(ik gebruik verder geen vlans op m'n wired netwerk, alleen voor een gast SSID)

[ Voor 12% gewijzigd door Gunner op 21-01-2020 12:59 ]

[Verwijderd]

To_Tall schreef op dinsdag 21 januari 2020 @ 12:45:
Heb je ook Profiles aangemaakt.

1 switch port profile all
Deze aangesloten op LAN1 op de USG3P en op port 1 van je UNIFI switch. Daar stel je switch port in om all profiles te pakken.

Op switch port 2 tag je de port om VLAN 99 te gebruiken.

Goeie, voor 99 niet en voor de overige SSID's heb ik ook geen profiel aangemaakt. Enige dat benodigd is, was gewoon LAN te pakken.

Mijn profielen zijn nogal een zooitje, moet deze opruimen maar;


Ik heb overigens ook getest met een aparte profile:
Origineel netwerk: LAN
Tagged: Guest (99)

Deze had ik uiteindelijk toegekend aan port 8 van de switch waarop de AP is verbonden. Helaas werkte ook dit niet.

Gunner schreef op dinsdag 21 januari 2020 @ 12:52:
[...]

Is voor zover ik weet niet nodig. Heb het ook zoals @Verwijderd ingesteld, en zonder switch profiles krijg ik gewoon netjes een IP-adres uit dat VLAN. Die tutorial die @Verwijderd gebruikt spreekt daar ook verder niet over.

(ik gebruik verder geen vlans op m'n wired netwerk, alleen voor een gast SSID)

Voor Wired wordt alleen gebruik gemaakt van VLAN's (tagged) naar de woonkamer. En vervolgens daar op een Netgear switch untagged doorgestuurd naar de ITV ontvanger, televisie en een RPi. Verder is er nergens sprake van VLAN's. Ben er overigens ook nog niet helemaal uit hoe ik ITV routed kan doorvoeren maar dat is een probleem voor later tot nu toe werkt het n.l. uitstekend.

[ Voor 31% gewijzigd door Verwijderd op 21-01-2020 13:05 ]

[To_Tall]

WIFI is altijd Tagged.

VLAN1 MGMT.
> VLAN99 taged.

Wifi profiel kijkt naar VLAN99 als VLAN99 op je AP beschikbaar is en overeenkomst met Tagged port in je switch profile. Dan gaat het wel werken.

[Verwijderd]

To_Tall schreef op dinsdag 21 januari 2020 @ 15:10:
WIFI is altijd Tagged.

VLAN1 MGMT.
> VLAN99 taged.

Wifi profiel kijkt naar VLAN99 als VLAN99 op je AP beschikbaar is en overeenkomst met Tagged port in je switch profile. Dan gaat het wel werken.

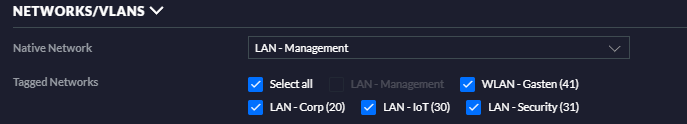

[Afbeelding]

In principe zou dus in mijn geval, alleen deze nodig hoeven zijn begrijp ik @To_Tall ?



Vervolgens zou dit profiel, op de switch aan port 8 (AP) gelinkt moeten worden en bij het Guest SSID 99, opgegeven moeten worden?

Update
Oké, bovenstaande wederom eens geprobeerd.

USG toont inmiddels;
eth1.99 Link encap:Ethernet HWaddr xx:xx:xx:xx:xx:xx
inet addr:172.16.0.1 Bcast:172.16.0.255 Mask:255.255.255.0

Mooi zou je denken maar helaas, verbinding maken vanaf wireless devices resulteert in antwoord:
Kan IP-adres niet ophalen.

IP-Adres moet dus handmatig worden ingesteld, wanneer dit gedaan is, is er nog altijd geen internet toegang.

[ Voor 24% gewijzigd door Verwijderd op 21-01-2020 19:23 ]

[Cranx]

@Verwijderd is dit je nog gelukt? Ik zit met hetzelfde probleem.

[HKLM_]

darryl12123 schreef op zondag 12 juli 2020 @ 10:31:
@Verwijderd is dit je nog gelukt? Ik zit met hetzelfde probleem.

waar loop precies je tegenaan?

Hiermee zou je een heel eind moeten kunnen komen: https://lazyadmin.nl/home...setup-unifi-guest-portal/

[ Voor 21% gewijzigd door HKLM_ op 12-07-2020 11:46 ]

[rens-br]

Ik heb dit inmiddels wel werkend gekregen. Ik heb de volgende twee guides gevolgd:
- https://community.ui.com/...e4-42c6-bdae-52ccd6c1a430
- YouTube: UniFi Guest WiFi

Waar het echter mis ging is dat ik op de Guest wifi geen IP-adres kreeg toegewezen. Ik heb vervolgens het volgende gedaan:

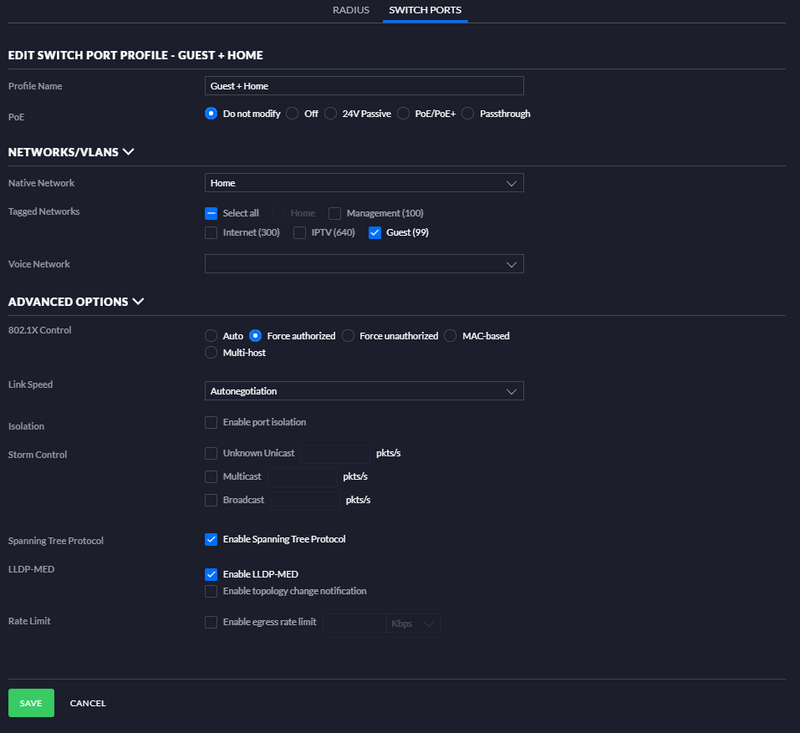

1. Nieuw profiel aangemaakt met als naam Guest + Home en de volgende instellingen

2. Profiel van de inkomende poort vanuit de USG gewijzigd van 'Home' naar 'Guest + Home'.

3. Profiel van de switch poort(en) waar de AP('s) aan gekoppeld zitten gewijzigd van 'Home' naar 'Guest + Home'.


Let op: Ik heb LAN hernoemd naar Home, dus voor de meeste zal bij Native Network 'Lan' geselecteerd moeten worden.
