Hi,

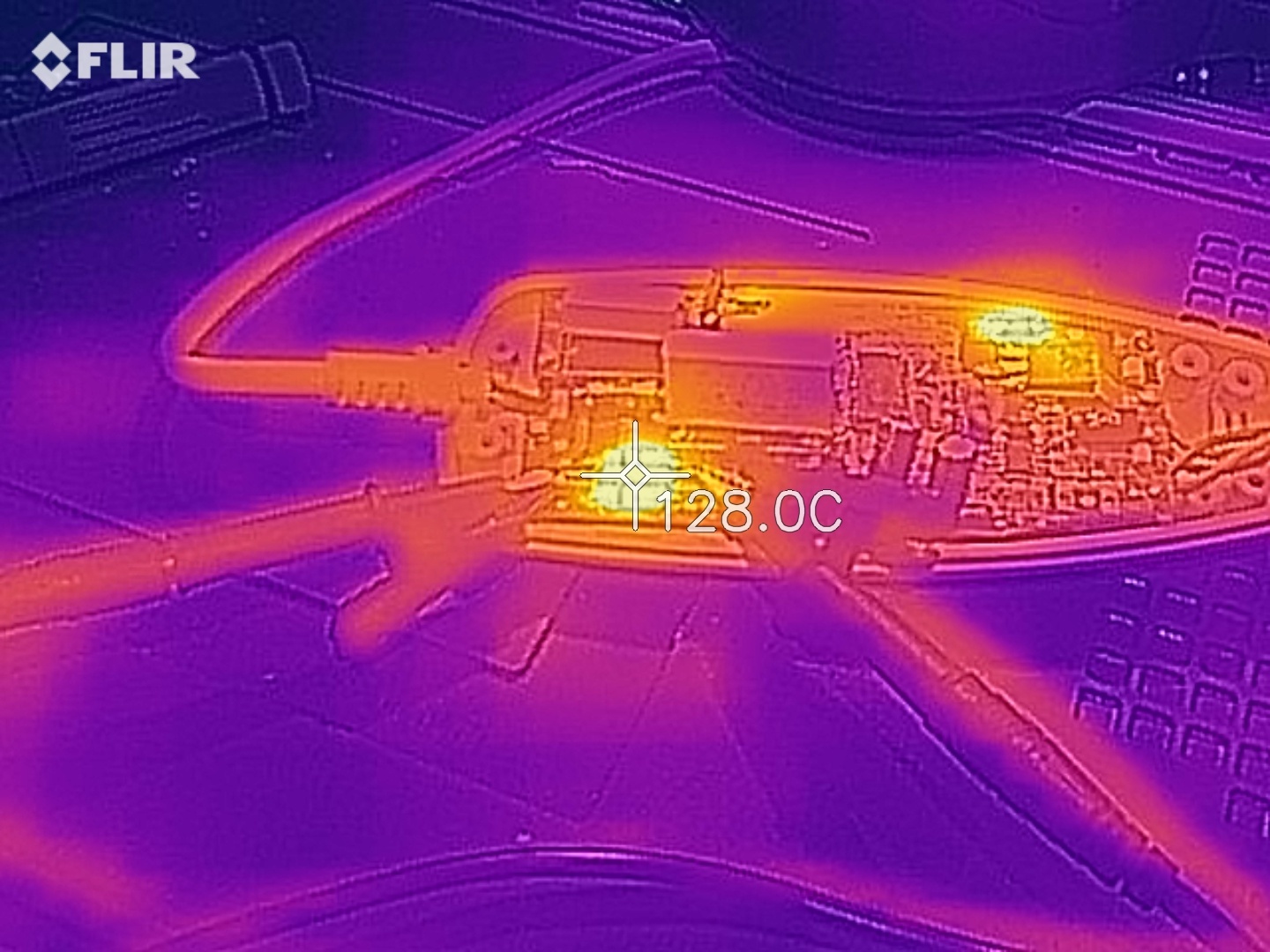

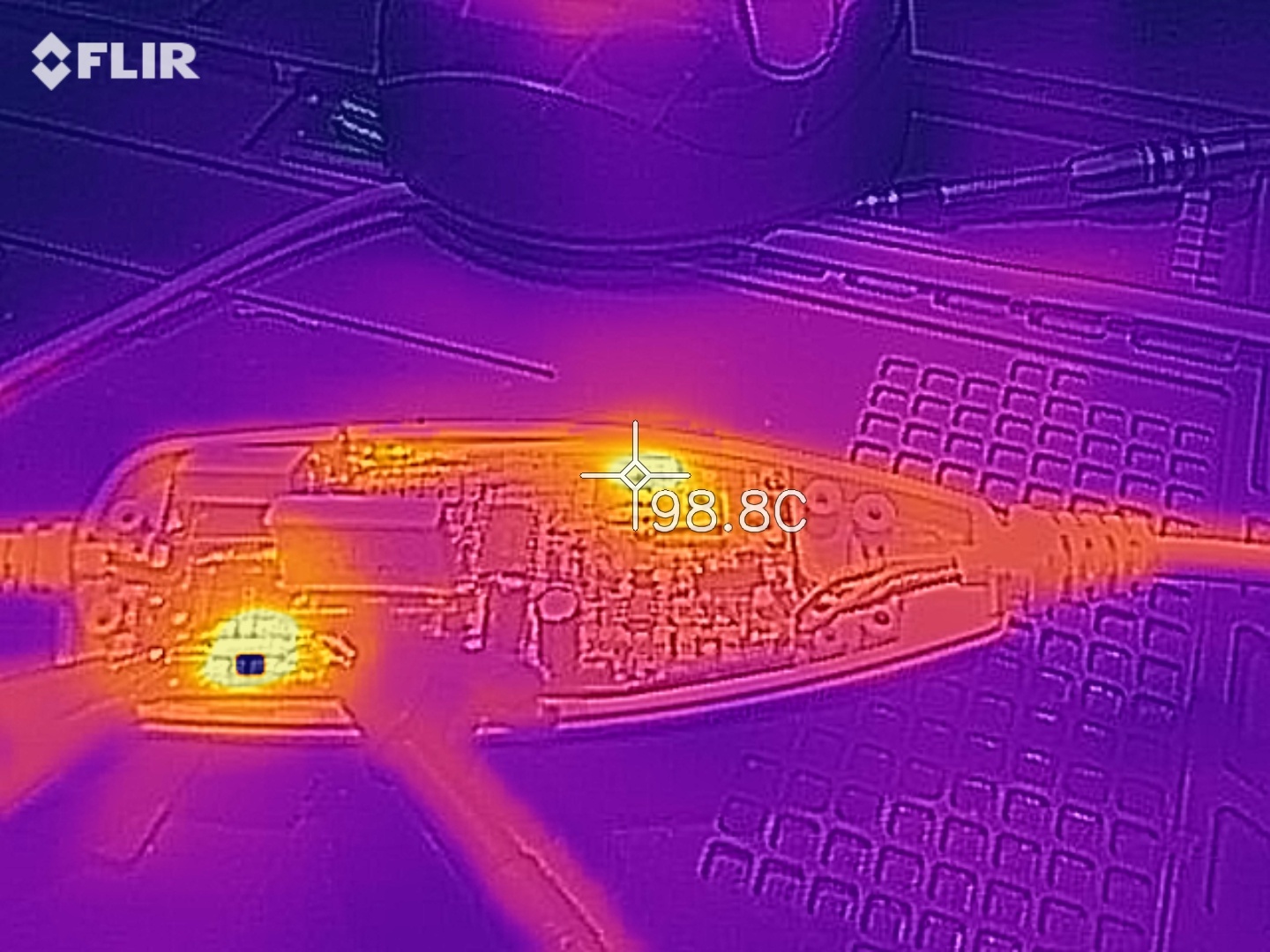

Mijn moeder heeft een electrische deken die niet meer werkte. De boel even doorgemeten en gezien dat de temperatuur-zekering stuk was (102gr). Deze zekering even vervangen om te kijken hoe of wat maar binnen een paar seconden worden de weerstanden boven/onder deze zekering heel erg heet. Dus de zekering is terecht gesmolten lijkt het. Nou probeer ik te vinden hoe dit kan. Alle capacitors zijn nog ok (geen kortsluiting naar ground) en ook alle resistors hebben de correct weerstand nav hun kleurcodering.

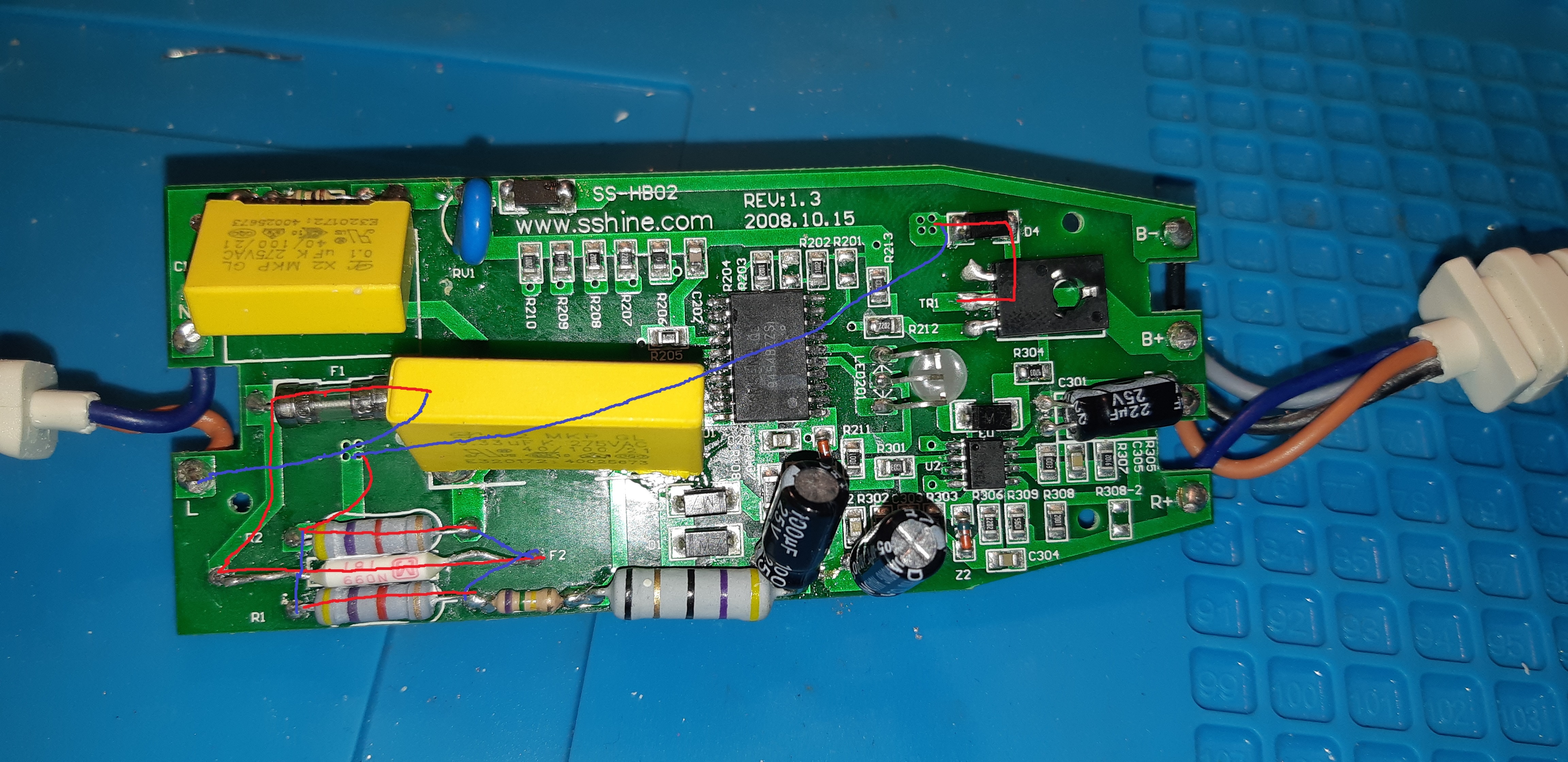

Ik heb getracht met paint een beetje aan te geven hoe eea loopt:

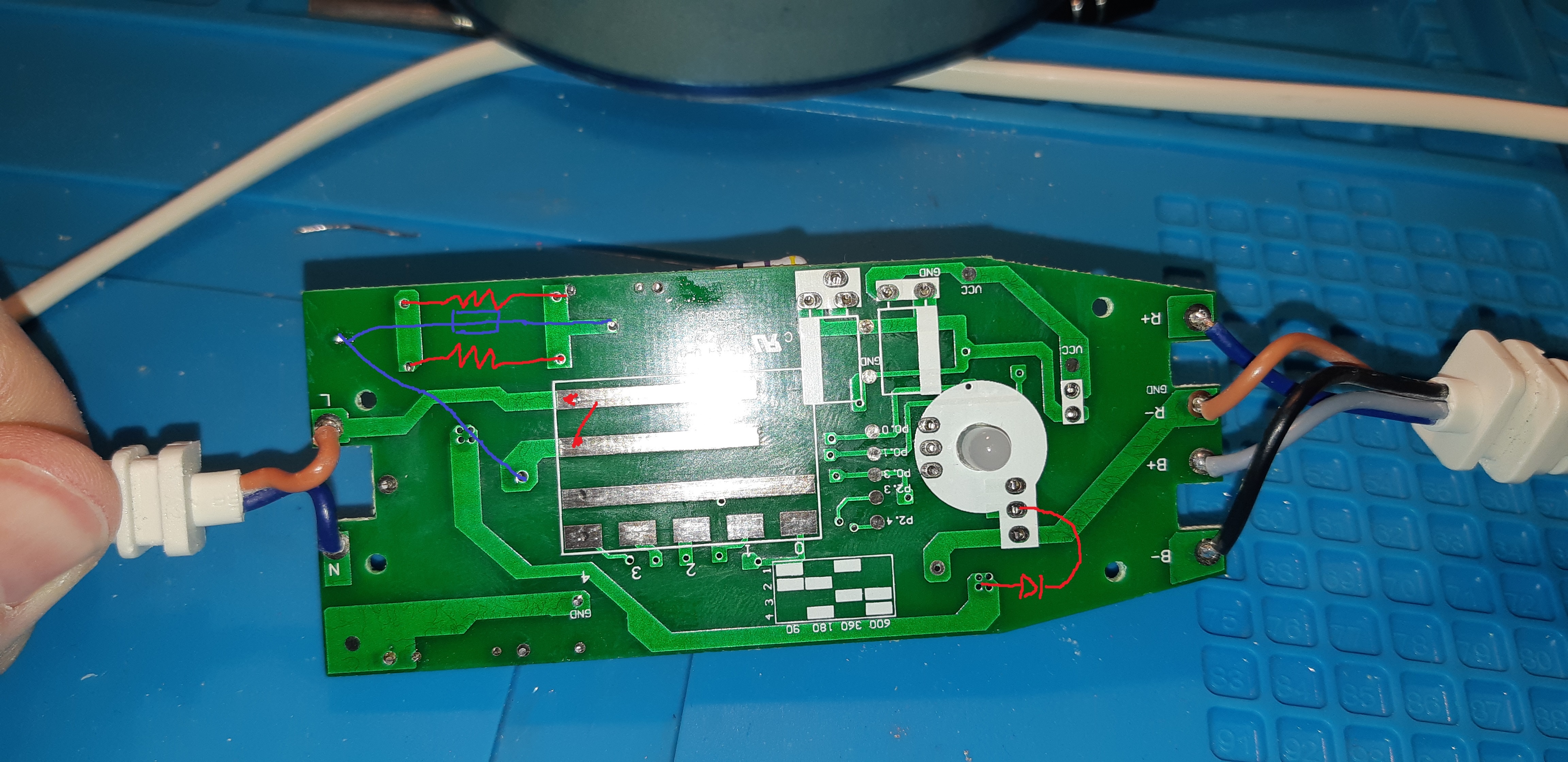

De L gaat via een schuif-schakelaar (niet op de foto) naar F1 (deze blijft heel), vervolgens door F2 (deze smelt) en dan door de 2 weerstanden (parallel) die er boven/onder zitten. Vervolgens via de onderzijde van het bord naar de diode en dan naar de transistor.
Wanneer ik de denken op de laagste stand zet heb ik ~0.5A door F2 heen. De weerstanden zijn 4.7k per stuk en ik meet (parallel) ook netjes ~2.3k. Afaik V=I*R en P=I*V dus dan zou er 23w door de 2 weerstanden gaan? Dus 12w per stuk? Ja dan snap ik wel waarom ze zo heet worden. Alleen: hoe kan dit dan ooit werken? Weet niet voor hoeveel watt ze gemaakt zijn maar ik gok 1 of 2 watt max? Ik snap dus niet helemaal of hier nou het probleem zit of elders.
Iemand een idee?
Mijn moeder heeft een electrische deken die niet meer werkte. De boel even doorgemeten en gezien dat de temperatuur-zekering stuk was (102gr). Deze zekering even vervangen om te kijken hoe of wat maar binnen een paar seconden worden de weerstanden boven/onder deze zekering heel erg heet. Dus de zekering is terecht gesmolten lijkt het. Nou probeer ik te vinden hoe dit kan. Alle capacitors zijn nog ok (geen kortsluiting naar ground) en ook alle resistors hebben de correct weerstand nav hun kleurcodering.
Ik heb getracht met paint een beetje aan te geven hoe eea loopt:
De L gaat via een schuif-schakelaar (niet op de foto) naar F1 (deze blijft heel), vervolgens door F2 (deze smelt) en dan door de 2 weerstanden (parallel) die er boven/onder zitten. Vervolgens via de onderzijde van het bord naar de diode en dan naar de transistor.
Wanneer ik de denken op de laagste stand zet heb ik ~0.5A door F2 heen. De weerstanden zijn 4.7k per stuk en ik meet (parallel) ook netjes ~2.3k. Afaik V=I*R en P=I*V dus dan zou er 23w door de 2 weerstanden gaan? Dus 12w per stuk? Ja dan snap ik wel waarom ze zo heet worden. Alleen: hoe kan dit dan ooit werken? Weet niet voor hoeveel watt ze gemaakt zijn maar ik gok 1 of 2 watt max? Ik snap dus niet helemaal of hier nou het probleem zit of elders.
Iemand een idee?
deken | ||
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |
[ Voor 14% gewijzigd door Mattie112 op 29-12-2019 11:17 ]
