[Telenet] Digicorder aansluiten op Unifi, VLAN instellingen

[Homewrecker]

Hallo,

Ik heb mijn Digicorder achter een Unifi switch steken.
Om mijn Digicorder interactief te maken heb ik de poort op de switch waar de Digicorder aan hangt aan een VLAN gekoppeld.
Volgens een paar gidsen op het internet was het voldoende om een VLAN only aan te maken en dit switch profiel dan aan de poort met de Digicorder toe te wijzen.
Echter krijg ik nog steeds geen IP op mijn Digicorder.

EDIT:

Het betreft een modem-only setup van Telenet.
Ik beschik over de volgende setup:

• UniFi Security Gateway 3P
• UniFi Switch 16 POE-150W
• UniFi Switch 8
• Telenet Motorola / CV6181E (DOCSIS)
• HD DigiCorder (AD2200)

Ik heb via de Unifi Controller een nieuw VLAN aangemaakt en deze gekoppeld aan de Digicorder:



Is er iets dat ik over het hoofd zie?
Alvast bedankt.

Groeten

[ Voor 42% gewijzigd door Homewrecker op 18-12-2019 15:13 ]

[rens-br]

@Homewrecker zou je even wat meer informatie willen posten over je probleem / dan wel instellingen, zoals:
- Wat heb je nu precies ingesteld?
- Waar heb je dat gedaan?
- Post bijv. wat screenshots van je instellingen;
- Welke apparatuur gebruik je exact (typenummers e.d.)
- Andere relevante informatie.

Op die manier kunnen we je een stuk beter helpen.

[IceTeaGX]

Heb je een modem only setup, of een modem/router?
Welke versie modem(/router)?
Welke versie digicorder?

Alleen de digicorder in een ander VLAN stoppen gaat die enkel isoleren van de rest, dus dat zal nooit werken.

[Homewrecker]

@rens-br @IceTeaGX extra info toegevoegd.

[IceTeaGX]

Basic setup hiervoor:

Internet => VLAN1
VLAN1 => Digibox
VLAN1 => Edgerouter (WAN)
Edgerouter (LAN) => VLAN2
VLAN2 => al de rest

Als je tussen de 2 switches een trunk met beide VLANs laat lopen, kan je op beide switches het nodige materiaal aansluiten.

[Homewrecker]

IceTeaGX schreef op woensdag 18 december 2019 @ 15:28:
Basic setup hiervoor:

Internet => VLAN1
VLAN1 => Digibox
VLAN1 => Edgerouter (WAN)
Edgerouter (LAN) => VLAN2
VLAN2 => al de rest

Als je tussen de 2 switches een trunk met beide VLANs laat lopen, kan je op beide switches het nodige materiaal aansluiten.

Ik ben mee met de theorie, maar ik snap niet goed hoe ik dit in de praktijk moet doen.

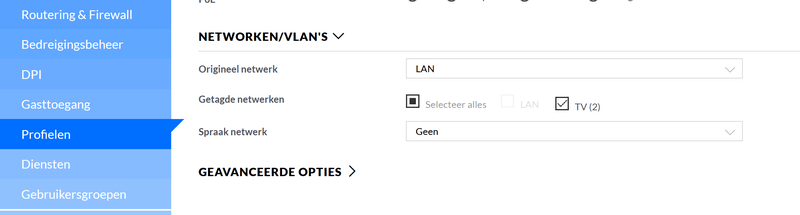

Ik heb de Digicorder via de Unifi Controller aan het VLAN IPTV gehangen.
De uplink poort op mijn switch staat ingesteld zodat hij alle profielen heeft (dus alle LANS en VLANS).
Ik zag ook net dat mijn tekening niet correct was, de Digicorder hangt rechtstreeks aan de 16x switch.

Dus ik snap de stap:
VLAN1 => Edgerouter (WAN)
Edgerouter (LAN) => VLAN2

niet helemaal.

[PerfectPC]

ofwel zet je en domme switch tussen je modem en de wan poort van de router en sluit je op deze switch ook de digicorder aan.

ofwel sluit je de modem eerst op vlan2 aan op je 16p switch en koppel je zowel de wan (op vlan2) als de lan (op vlan1) poort van de router ook aan deze switch (zie hieronder)

[sn0w13]

Ik heb ongeveer een zelfde setup.
Ik heb het me zelf gemakkelijk gemaakt.
Gewoon een domme D-Link 5-poort Gigaswitch na de telenet modem-only.
-1 digicorder op de D-Link
-1 digibox op de D-link
-1 kabel van de D-Link naar me Ubiquiti router die de rest van het netwerk verzorgd.

[ijske]

old post

[ Voor 109% gewijzigd door ijske op 21-04-2020 19:26 ]

[Homewrecker]

Bedankt voor de hulp, ik ga voor de makkelijke oplossing gaan en voor de domme switch gaan want heb er nog een paar liggen.

[exCite1]

Ik vond deze discussie toen ik zelf zocht naar een oplossing en wou eens vragen wat ik best doe.

Ik zou ongeveer deze setup willen:

Telenet Modem > EdgeRouter X (DHCP, ...) > Unifi Switch A > Unifi Switch B

Telenet Modem + EdgeRouter X staan vooraan in het huis.
Unifi Switch A staat in de technische ruimte
Unifi Switch B staat in de TV kast (wegens maar 1 netwerkpoort)

Hoe doe ik dit best qua config? Ik wil dat mijn TV + XBOX op mijn eigen netwerk zitten, maar wil op diezelfde locatie ( achter switch B ) ook Digi TV van Telenet.

Ik neem aan dat ik op 1 of andere manier op de EdgeRouter X een poort op 2 VLANS moet instellen (1 die bridged en 1 die in de DHCP range van de EdgeRouter valt).
Diezelfde VLANs op switch A en dan per poort op switch B kiezen welke VLAN?

Is dat ongeveer juist? Zoja, iemand die hulp kan bieden qua config?

[exCite1]

Of kan ik beter gewoon mijn digicorder met powerlines aansluiten?

[exCite1]

Niemand een idee?

[ijske]

exCite1 schreef op zondag 22 maart 2020 @ 08:18:
Niemand een idee?

of specifiek jou geval

this should do it ...

wel kijken dat je switch-beheer in vlan2 houd...
alles in vlan1 hangt open breed aan het wereldwijde web, dat wil je risico gewijs absoluut niet !!!

(dat is ook een van de redenen dat je beter vraagt achter de 8560E modem, die kan je toch 1 extern IPV4 geven voor je unify router + je digicorders blijven toch achter de modems interne router hangen, stuk minder risico..)

alsook moet je router niets doen qua vlan's.... enkel je switchen :-)

[ Voor 58% gewijzigd door ijske op 22-03-2020 10:56 ]

[ijske]

@exCite1 beetje duidelijk plaatje ?

[noelis]

@PerfectPC

Ik moest enkele malen nadenken over uw post en excel... you made my day.
Na een slapeloze nacht eindelijk verdiende rust.

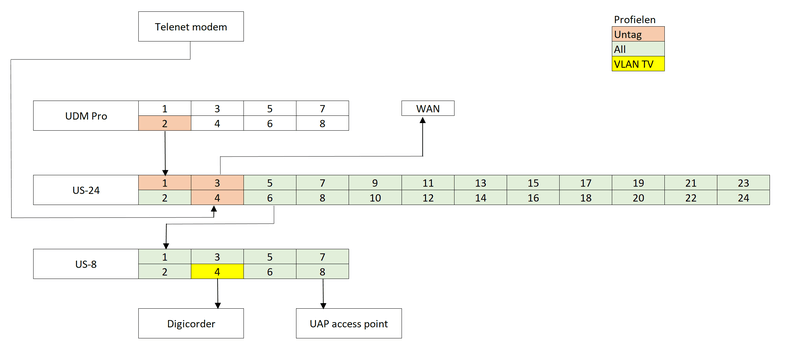

Hieronder mijn bekabeling voor de Dream Machine Pro voor een setup van Telenet met 3 digiboxen.
Ik ben wel 5 poorten kwijt voor de setup... maar hierdoor ben ik wel van die klein prutsswitch verlost :-)

[ManyAtomz]

noelis schreef op zaterdag 28 maart 2020 @ 15:23:
@PerfectPC

Ik moest enkele malen nadenken over uw post en excel... you made my day.
Na een slapeloze nacht eindelijk verdiende rust.

Hieronder mijn bekabeling voor de Dream Machine Pro voor een setup van Telenet met 3 digiboxen.
Ik ben wel 5 poorten kwijt voor de setup... maar hierdoor ben ik wel van die klein prutsswitch verlost :-)

[Afbeelding]

Heb je de poorten enkel getagd met de vlans of hoe heb je dit gedaan want het klinkt wel allemaal logisch maar ik krijg het niet voor mekaar, bij mij krijgt de eerste vlan geen internet doorgegeven naar mijn wan poort

Hoe heb je dit geconfigureerd ?
Is de vlan 20 gewoon untagged?


Edit: Ik denk dat het gefixt is

[ Voor 5% gewijzigd door ManyAtomz op 17-04-2020 18:43 ]

[despecial]

Beste, zou je even je oplossing willen verduidelijken ?
Ik ben hier ook nog steeds mee aan het worstelen - alvast bedankt !
P

ManyAtomz schreef op vrijdag 17 april 2020 @ 17:43:
[...]


Heb je de poorten enkel getagd met de vlans of hoe heb je dit gedaan want het klinkt wel allemaal logisch maar ik krijg het niet voor mekaar, bij mij krijgt de eerste vlan geen internet doorgegeven naar mijn wan poort

Hoe heb je dit geconfigureerd ?
Is de vlan 20 gewoon untagged?


Edit: Ik denk dat het gefixt is

[ijske]

despecial schreef op dinsdag 21 april 2020 @ 16:08:
Beste, zou je even je oplossing willen verduidelijken ?
Ik ben hier ook nog steeds mee aan het worstelen - alvast bedankt !
P

[...]

ik probeer het nog is uit te leggen ...
dit is mijn setup thuis ...

[ Voor 20% gewijzigd door ijske op 21-04-2020 19:05 ]

[Horeman14]

Zoals jullie kunnen vermoeden zit ik met een gelijkaardig probleem en na wat opzoekwerk ben ik op dit forum terecht gekomen.

Managed switch is TP Link TL-SG105E.

Als ik alles goed lees zou ik er moeten geraken met volgende setup. Klopt dit een beetje?

[ijske]

Horeman14 schreef op dinsdag 10 november 2020 @ 18:26:
Zoals jullie kunnen vermoeden zit ik met een gelijkaardig probleem en na wat opzoekwerk ben ik op dit forum terecht gekomen.

Managed switch is TP Link TL-SG105E.

Als ik alles goed lees zou ik er moeten geraken met volgende setup. Klopt dit een beetje?[Afbeelding]

ziet er mij best ok uit

[Horeman14]

Bedankt voor de reactie. Jammer genoeg krijg ik het niet meteen aan de praat.
Het feit dat ik een leek ben in de materie zal er niet veel goed aan doen.
Moet ik bepaalde settings wijzingen op de telenetmodem/router?
Zowel de Google Nest Wifi Router als de Telenet Router delen momenteel nog ip-adressen uit maar ik veronderstel dat de VLANs dit moeten oplossen?

[Horeman14]

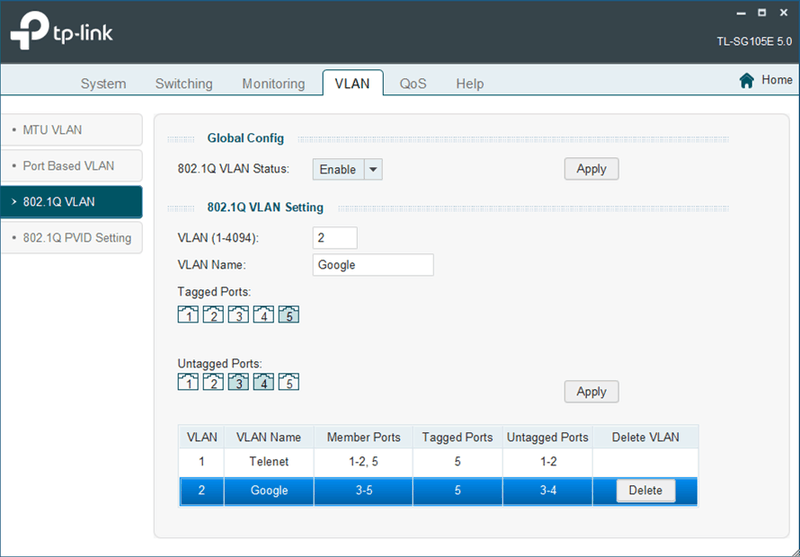

Voor de volledigheid ook nog even de instellingen van de switchen.
Eerste twee screenshots is van de switch aan de TV. De twee andere van de switch aan de telenet router.

[ Voor 3% gewijzigd door Horeman14 op 11-11-2020 11:15 ]

[ijske]

Horeman14 schreef op woensdag 11 november 2020 @ 11:02:
Bedankt voor de reactie. Jammer genoeg krijg ik het niet meteen aan de praat.
Het feit dat ik een leek ben in de materie zal er niet veel goed aan doen.
Moet ik bepaalde settings wijzingen op de telenetmodem/router?
Zowel de Google Nest Wifi Router als de Telenet Router delen momenteel nog ip-adressen uit maar ik veronderstel dat de VLANs dit moeten oplossen?

ben je zeker dat alle poorten altijd maar 1 untagged vlan hebben ?

[Horeman14]

Ik denk het wel. Kan je dit afleiden via de screenshots in vorig bericht?

[ Voor 13% gewijzigd door Horeman14 op 11-11-2020 11:17 ]

[ijske]

Horeman14 schreef op woensdag 11 november 2020 @ 11:16:
Ik denk het wel. Kan je dit afleiden via de screenshots in vorig bericht?

zet er even bij welke switch wat is...

[IceTeaGX]

Ziet er goed uit.

Sw 2 p 1 Telenet in
Sw 2 p 2 internet naar Google router
Sw 2 p 3 netwerk van Google router
Sw 2 p 4 zou Google ip moeten geven (ook bij extra switch)
Sw 2 p 5 is de up link naar Sw 1

Sw 1 p 1 uplink
Sw 1 p 2-4 Google ip
Sw 1 p 5 digibox (met Telenet ip)

Ik vermoed dat je wel met een Telenet modem-router setup zit, met wifi. Als je deze volledig wil bypassen, moet je een modem-only setup aanvragen.

[ Voor 8% gewijzigd door IceTeaGX op 12-11-2020 00:31 ]

[Horeman14]

Het is de bedoeling om alleen de router te gebruiken voor de digicorder. Al het ander netwerk verkeer zou via de Google router moeten gebeuren.
Als ik jullie reacties goed interpreteer zou de gedeelde setup moeten werken.
Ik doe kortelings nog eens een poging. Te veel en te lang prutsen met het internet wordt niet altijd geapprecieerd door 3 tienerzonen... ;-)

[Horeman14]

Jammer genoeg krijg ik het niet aan de praat.
Ik heb de indruk dat de Google router problemen heeft met het uitdelen van ip-adressen (via switches, WIFI gaat goed). Is er nog een setting die ik op de één van toestellen (telenet of google router) moet activeren?

[ijske]

IceTeaGX schreef op woensdag 11 november 2020 @ 13:16:
Ziet er goed uit.


Ik vermoed dat je wel met een Telenet modem-router setup zit, met wifi. Als je deze volledig wil bypassen, moet je een modem-only setup aanvragen.

Sw 2 p 1 Telenet in (untagged vlan 1)
Sw 2 p 2 internet naar Google router (untagged vlan 1)
Sw 2 p 3 netwerk van Google router (untagged vlan2)
Sw 2 p 4 zou Google ip moeten geven (ook bij extra switch) (untagged vlan 2)
Sw 2 p 5 is de up link naar Sw 1 (tagged vlan 1 , tagged vlan2 )

Sw 1 p 1 uplink (tagged vlan 1 , tagged vlan2 )
Sw 1 p 2-4 Google ip (untagged vlan 2)
Sw 1 p 5 digibox (met Telenet ip) (untagged vlan1)

[dasiro]

het is niet m'n bedoeling om dit topic te hijacken, maar volgens mij ga je door je eigen netwerk in een andere VLAN te steken geen content meer kunnen streamen van je digibox naar een chromecast en tegelijk je mediaserver nog bereiken. Iemand die dit kan bevestigen/ontkrachten?

[ Voor 7% gewijzigd door dasiro op 27-11-2020 12:28 ]

[SniperGuy]

Chromecast werk op basis van broadcast en dat kan inderdaad niet tussen 2 vlans plaatsvinden

[IceTeaGX]

Casting van digibox naar chromecast?
Kan dat tegenwoordig? (heb een oud model, dus zou het niet weten)

Voor zover ik weet zitten de digiboxen in een andere IP range vanuit de telenet modem, dus zal er hoe dan ook niet veel communicatie zijn.

[dasiro]

met een HD Digicorder DC-AD2200 gaat het zeker en vast, al zijn de zenders waarvan opnames kunnen gestreamd worden wel heel pover, zie het zenderoverzicht en dan via de app of website opnames bekijken selecteren. live kijken zijn er meer

[Kozzmozz]

Beste Tweakers,

Ik ben redelijk nieuw in de wereld van Ubiquiti.

De Telenet-modem (type CH7465LG-TN) is verbonden met de WAN-poort van de Ubiquiti USG-3P en een 2e LAN-kabel loopt naar een Ubiquiti US-24-G1 Switch.

Vanuit de US-24-G1 Switch komt ook de USG LAN toe en gaat deze verder naar een Ubiquiti US-8-60W Switch, waar mijn Telenet Digicorder (type AD2200) alsook een Ubiquiti US-8-150W Switch waar ik mijn toekomstige Ubiquiti UAP-AC-LR wil op aansluiten.

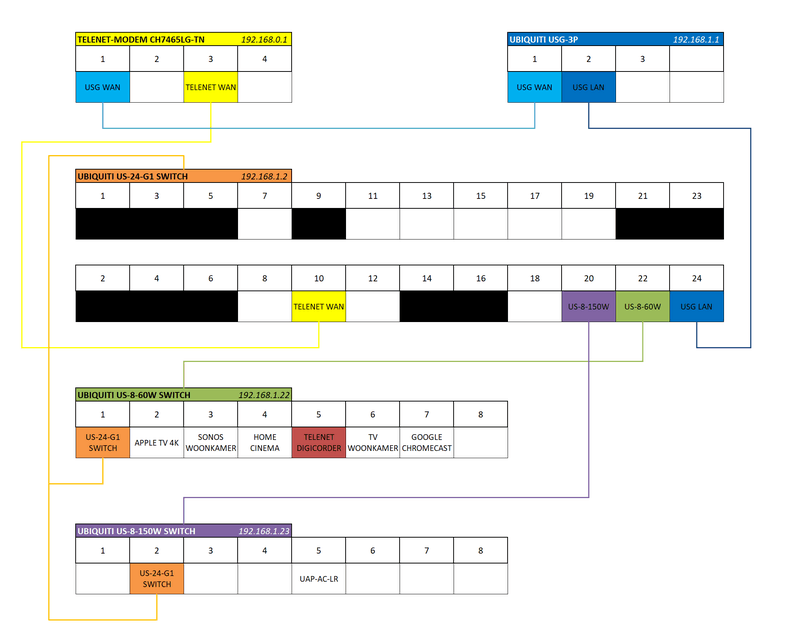

Afgelopen weekend getracht om mijn Telenet Digicorder terug interactief te maken, maar dat lukte niet en tot overmaat van ramp vloog mijn Sonos-systeem ook eruit.

Ik wil mijn Telenet-WAN behouden op 192.168.0.1 en mijn eigen LAN-netwerk op 192.168.1.1, maar de Sonos bleef steken op .0.1 met als resultaat dat ik vanuit LAN niets meer kon aanspreken. Eenmaal de Sonos terug gereset was, kon ik deze terugvinden op subnet .1.1.

Mijn doel is dus om zoveel mogelijk LAN-verkeer gescheiden te houden;

• Telenet-modem > Telenet Digicorder
• LAN + Sonos
• LAN + WiFi

Hierbij de huidige werkende situatie;

[ijske]

@Kozzmozz zonder enige vorm van vlan'ing lopen je 2 netwerken totaal door elkaar en aldus ook in de soep...

dus.. even jezelf inlezen hoe je dit moet opzetten
kort door de bocht,
poort 10 op je main switch moet native vlan2 zijn
poort 22 op je main switch moet native vlan 1 zijn, tagged vlan 2
is poort 1 van je US-8-60 dan je uplink vanaf je main ? zoja, native vlan 1, tagged vlan 2
poort 5 op de US-8-60 native vlan 2

al de rest laat je maar lekker in vlan 1 staan

[Kozzmozz]

ijske schreef op maandag 4 januari 2021 @ 16:46:
@Kozzmozz dus.. even jezelf inlezen hoe je dit moet opzetten

Dank je wel voor de uitleg.
Heb al tig YouTube-videos en Engelstalige documenten doorgelezen,
maar elke Trial & Error zorgt een beetje voor spanning op mijn netwerk en mijn naasten

Kan je nog een voorbeeld geven van hoe een native & tagged Vlan best opgezet wordt onder de UniFi Network Controller.

Of mij eventueel de weg wijzen naar een NL-pagina

[ijske]

Kozzmozz schreef op maandag 4 januari 2021 @ 18:50:
[...]


Dank je wel voor de uitleg.
Heb al tig YouTube-videos en Engelstalige documenten doorgelezen,
maar elke Trial & Error zorgt een beetje voor spanning op mijn netwerk en mijn naasten

Kan je nog een voorbeeld geven van hoe een native & tagged Vlan best opgezet wordt onder de UniFi Network Controller.

Of mij eventueel de weg wijzen naar een NL-pagina

ik ben zelf geen UniFi fanaat / user dus ik verwijs je naar het unifi topicje hier in de netwerken sectie
ik geloof dat je een netwerkprofiel profiel moest maken voor bv je uplink poort, en dan je poort aan dat profiel koppelen....

[James71]

Heb eveneens problemen om mijn digicorder interactief te maken. Heb het gevoel dat er bij Telenet iets gewijzigd is want dit heeft gewerkt.

Gebruik UDM
Telenet Modem is verbonden met poort 1 van de 8-poort 60w poe switch
Deze switch en modem zitten in de meterkast, van daar gaan twee UTP kabels naar woonkamer waar de UDM staat.

Poort 2 van de switch gaat naar UDM WAN poort
Poort 4 van swicht gaat naar UDM poort 4 en is trunk tussen de twee apparaten.





Digicorder krijgt geen IP - daarom dat poort 1 van UDM disconnected geeft.
Wat zie ik over het hoofd?

[IceTeaGX]

Dus het telenet vlan komt via de WAN EN via de trunk poort (4) naar de UDM?
Geen idee hoe de UDM hiermee overweg gaat gaan, lijkt me een wat rare opzet.
Ik ken het ubiquiti spul niet goed genoeg om te weten hoe hiermee om te gaan.
Het gebruik van router-switch combo's blijf ik liever van weg.

[James71]

IceTeaGX schreef op donderdag 7 januari 2021 @ 10:43:
Dus het telenet vlan komt via de WAN EN via de trunk poort (4) naar de UDM?
Geen idee hoe de UDM hiermee overweg gaat gaan, lijkt me een wat rare opzet.
Ik ken het ubiquiti spul niet goed genoeg om te weten hoe hiermee om te gaan.
Het gebruik van router-switch combo's blijf ik liever van weg.

Poort 4 hoorde LAN te zijn, heb dat aangepast maar krijg het desondanks niet werkende zoals ik het zou willen. Workaround is met domme switch ertussen.

[claesto]

Ik zit binnenkort met hetzelfde verhaal/probleem.
Huidige setup


Toekomstige setup (verhuis)


Het probleem is dat de Telenet modem momenteel in de nieuwe woning in de garage hangt. Van daar uit loopt een kabel naar de leefruimte (andere kant van het huis) waar dus in de muur een verbindingspunt is voorzien.

Ik heb de plattegrond uitgetekend en de APs zitten langs de voorzijde (centrale schacht) maar de leefruimte ligt dus aan de andere kant waardoor het bereik niet ideaal is. Om dat dus te verhelpen, dacht ik er aan om het anders op te zetten. Dus zoals tekening, telenet naar UDM PRO, UDM PRO naar 16-poorts managed switch, waarop dan die lijn wordt verbonden die uit komt in de leefruimte.

Aan dat punt wil ik een US8 zetten, die een aantal toestellen van wired connectie voorziet, een UAP Flex HD van PoE om ook op die plek full 5GHz wifi te hebben maar bijkomstig moet dus ook de digicorder op die switch zitten. Dus eigenlijk over die verbinding tussen de UDMPRO - US16 - US8 moeten zowel het gewone LAN mee gaan, als specifiek de VLAN voor telenet.

Ik weet / besef dat Ubiquiti prosumer gear is, en dat ik misschien wat te hoog grijp voor mijn gebrekkige netwerk kennis. In het verleden hier de usg + switch + ap gezet omdat ik niet tevreden was over Telenet. Die setup draait perfect, vandaar dat ik een uitbreiding wil voorzien in de nieuwe woonst maar loop ik dus tegen een aantal challenges.

Kan iemand bevestigen of bovenstaande setup werkt met VLANs? Moet ik dan een Telenet VLAN maken, en de poort op de US16 taggen met het VLAN van Telenet + LAN?

[ijske]

ja, de digicorders moeten verbinding maken met het telenet modem...
je moet dan specifiek een vlan aanmaken voor de digicorders, waarvan het modem de DHCP is van het vlan (dus jij mag NIET de host/dhcp zijn van het telenet vlan)

als je vlan tags juist zijn , kan je prima je telenet vlan van en naar overal naartoe sturen

btw 6x poe ip camera op een non-poe-switch ?
kan je dan niet beter voor een 24-250w gaan ? of worden die op een NVR aangesloten ?

[ Voor 17% gewijzigd door ijske op 26-02-2021 20:02 ]

[briecht]

Inderdaad, in de controller kan je een VLAN only instellen. Als je op je op je US16 de router van telenet verbindt moet deze uplink untagged in dat telenet VLAN toegevoegd worden. In de uplink van je US16 naar U8 zijn de poorten tagged in dat VLAN. Op je US8 tenslotte voeg je de poort van de digicorder untagged toe. Dan zou de digicorder een IP van de telenet router moeten krijgen. Kan je ook testen door je laptop aan die poort te hangen. Default is dat de 192.168.0.x range.

[claesto]

ijske schreef op vrijdag 26 februari 2021 @ 19:25:
ja, de digicorders moeten verbinding maken met het telenet modem...
je moet dan specifiek een vlan aanmaken voor de digicorders, waarvan het modem de DHCP is van het vlan (dus jij mag NIET de host/dhcp zijn van het telenet vlan)

als je vlan tags juist zijn , kan je prima je telenet vlan van en naar overal naartoe sturen

btw 6x poe ip camera op een non-poe-switch ?
kan je dan niet beter voor een 24-250w gaan ? of worden die op een NVR aangesloten ?

Het stond er niet bij maar de US8 zijn telkens de PoE variant.
De reden waarom ik met steeds aparte switches werk in plaats van alles terug te brengen naar de grote switch is omdat ik gebruik moet maken van bestaande leidingen. Niet in de mogelijkheid, tenzij met breekwerken, om extra leidingen te trekken, behalve dan in de hoogte via de schacht.



Al zijn sommige switches mogelijks niet correct, daar waar een USW Flex Mini voldoende is, komt die in de plek van een US8 PoE als daar geen PoE nodig is. Hetzelfde voor de APs, het liefst met een lager aantal maar dit is de worst case volgens mij qua setup.

[vannic]

Hallo,

ik zit met een zeer gelijkaardig probleem als de voorgaande posters, maar ik krijg het eerlijk gezegd niet helemaal geregeld. Ik moet er wel bij zeggen dat ik vrij nieuw ben in het hele Unifi gebeuren.

Mijn set-up is zeer gelijkaardig aan vorige posters. Mijn Telenet modem (type CH7465LG-TN met wifi uitgeschakeld) is rechtstreeks verbonden met een Unifi Dream Machine Pro, die op zijn beurt aan een 24-poort switch van Unifi hangt. In de living heb ik één netwerkaansluiting, verbonden met poort 6 op de "grote" switch. Hieraan hangt een kleinere 8-poort Unifi switch met daaraan tenslotte een Digicorder (poort 4) en een Unifi access point (poort .



Ik heb 3 VLANs gedefinieerd: LAN (corporate), IoT (corporate) en TV (VLAN only). Poort 6 op de grote switch staat ingesteld op switch poort profiel "All". op de kleine switch staat poort 4 op switch poort profiel "TV" en poort 8 op "All".

Verder zit ik eigenlijk vast. Momenteel werkt de access point perfect, maar de de digicorder krijgt geen IP (169.254.10.11). Hoe kan ik dit opgelost krijgen?

[IceTeaGX]

2 poorten op de 24 poort switch maken als VLAN TV en daar
-de telenet modem
- WAN kant van UDM insteken.

De LAN kant van de UDM moet ook aangesloten blijven.

[vannic]

IceTeaGX schreef op donderdag 18 maart 2021 @ 13:42:
2 poorten op de 24 poort switch maken als VLAN TV en daar
-de telenet modem
- WAN kant van UDM insteken.

De LAN kant van de UDM moet ook aangesloten blijven.

Is het dan zoiets wat je bedoelt?

[ijske]

@vannic yes , vergeet wel niet dat je de digibox vlan mee moet transporteren tussen je US24 en je US8 (dus aan beide kanten untagged vlan1 , tagged vlan10 bijvoorbeeld)

ook zeker zijn dat je UDM PRO geen ip adresjes gaat uitdelen aan het digibox vlan...

[vannic]

@ijske zoals ik zei, dit is vrij nieuw voor mij, dus ik ben nog wat aan het zwemmen...
Dus als ik het goed begrijp moet ik het volgende toewijzen aan zowel poort 6 van de US-24 als poort 1 van de US-8?
Gaat de access point dan nog wel werken binnen de standaard LAN ipv de TV VLAN?

[ijske]

ik ben niet zo'n unifi mens ,maar dit lijkt me wel dat hij alle netwerken/vlan's transporteerd

[vannic]

Bon, dat werkte precies nog niet echt. We doen een nieuwe poging. Ik heb ondertussen iets anders geprobeerd op basis van de bovenstaande posts (toch een poging tot interpreteren ervan). We zijn al een stap verder, maar nog niet helemaal.

Stap 1:
Ik heb een nieuw switch poort profiel aangemaakt "untag" als volgt (geen idee of dit nodig is, maar kom)


Stap 2:
ik heb dit profiel "Untag" toegewezen aan de 24-poort switch poort 4 (Telenet modem in), poort 3 (naar UDM WAN); op de UDM op poort 2 (LAN naar de 24-poort switch) en opnieuw in de 24-poort switch op poort 1). Zie schema hieronder

Stap 3:
Van de 24-poort switch naar de 8-poort switch staat het profiel op "All". Zie screenshot hieronder (is de standaard setting in Unifi).


Stap 4:
De Digicorder poort op de kleine switch krijgt van VLAN TV toegewezen (VLAN only).

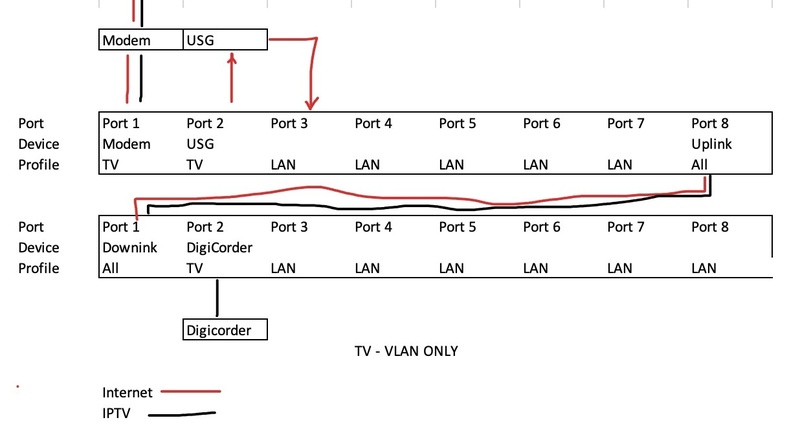

Schema hieronder:


Resultaat:
1) Om de één of andere reden staat mijn 8-poort switch als disconnected. Achteruitgang dus, maar geen idee hoe dit precies komt.


2) De Digicorder krijgt wel een IP (verbetering), maar het is in de 192.168.1.X reeks i.p.v. de 192.168.0 waarin de Telenet modem zit.

[vannic]

Nog een edit: de 8-poort switch is nu plotseling blijkbaar toch bereikbaar... Maar nu zie ik dat:
1) de digicorder heeft een 192.168.1.X adres gekregen en werkt dus niet (volledig)
2) de access point heeft een 192.168.1.X IP adres (is volledig correct)
3) de clients die draadloos met die access point verbonden zijn krijgen een 192.168.0.X IP adres? Ik vermoed dan van de Telenet modem want die is de engie die IP-adressen in die range kan uitdelen.
Zeer vreemd.

Voor alle duidelijkheid: ik ben heel zeker dat de kabels wel degelijk in de poorten zitten zoals het schema hierboven, dus niet omgewisseld.

[Pizzal520]

Hallo,

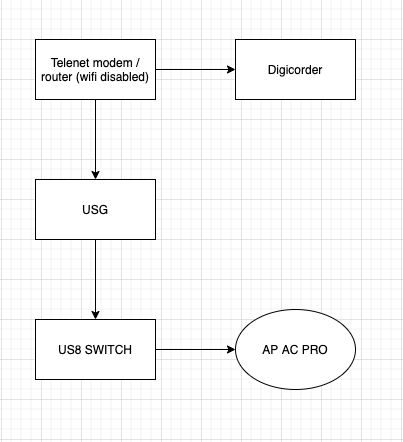

Ik heb ook even problemen gehad om dit te laten werken maar mijn setup werkt nu perfect. Het volgende diagram is de basis setup vanwaar ik vertrokken ben en kan dan over verschillende switches toepassen. Bij mij gaat hij over 3 switches zonder problemen. Belangrijk is dat de inkomende poorten voor de modem en USG als TV vlan worden getagged.



Heb nu meerdere (v)lans maar wou het simpel houden voor dit diagram. Indien je bijkomende (vl)ans hebt, ga je een port profile "NotTV" moeten aanmaken dat alle (v)lans bevat behalve TV. Daarna ga je "NotTV" moeten toepasen op de ports waar meerdere (v)lans nodig zijn ipv LAN.

[ Voor 36% gewijzigd door Pizzal520 op 22-06-2021 09:27 . Reden: Toevoeging ]

[buzzke]

Vannic.
De gemakkelijkste oplossing zal zijn voor jou:
- 2e utp kabel vanaf de Telenet modem aansluiten op je US-24 Switch
- Dit op poort 23 voorbeeld
- Deze poort tag je met de VLAN TV
- Je zorgt ervoor dat Poort 6 op je US-24 switch (die de verbinding maakt met je US-8) op profiel All staat
- Vermits deze beide Vlan's moet kunnen doorsturen (dus een trunk is)
- Hierdoor zal op poort 4 van je US-8 je digicorder babbelen met poort 23 op je US-24, en dus een ip adres van de modem bekomen, en niet van je UDM Pro

Dus in principe heb je maar 2 netwerken nodig:
Default Lan : Dit is een Coporate Lan netwerk (met dhcp server) voor je volledige inhome netwerk (die je nu ingesteld hebt op 192.168.1.x/24)
VLAN TV: Dit is een Vlan Only netwerk (zonder dhcp server) met een bepaald VLAN Nummer (kan je kiezen, maar niet 1)

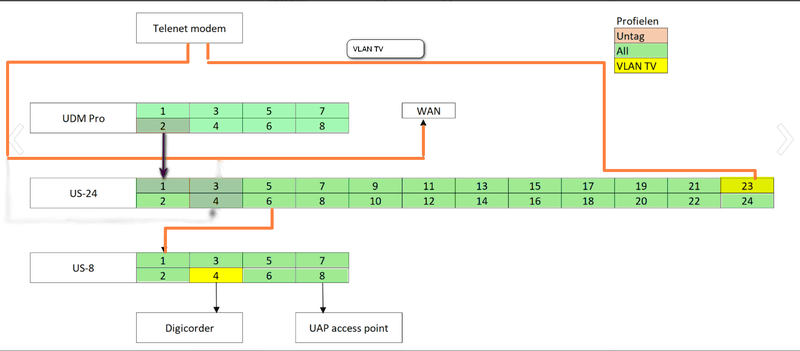

Ik heb het wat schematisch voorgesteld voor je

[ Voor 14% gewijzigd door buzzke op 22-06-2021 14:36 ]

[buzzke]

Of indien je geen 2 kabels kan leggen van je Modem tot op je US-24 switch kan je het ook zo oplossen

- Utp van Telenet modem aansluiten op poort 4 van US-24 switch met Switch Port Profile VLAN TV
- Utp poort 3 op US-24 instellen op Switch Port Profile VLAN TV
- Poort 3 op US-24 verbinden met WAN op UDM Pro
- Hierdoor bekomt je UDM Pro op zijn WAN kant een ip adres van de modem. Dus je WAN zal dan een ip adres bekomen in range 192.168.0.X/24 Dan heb je wel Dubbele NAT maar soit
- Poort 2 op UDM Pro instellen op Switch Port Profile All
- Poort 1 op US-24 instellen op Switch Port Profile All
- Poort 6 op US-24 instellen op Switch Port Profile All
- Dit zodat je een trunk hebt tussen je 2 switchen (die zowel All als VLAN TV kan routeren)
- Poort 4 op US-8 instellen op Switch Port Profile VLAN TV
