Montage van drukknop, onbekende methode?

[WoBBeL]

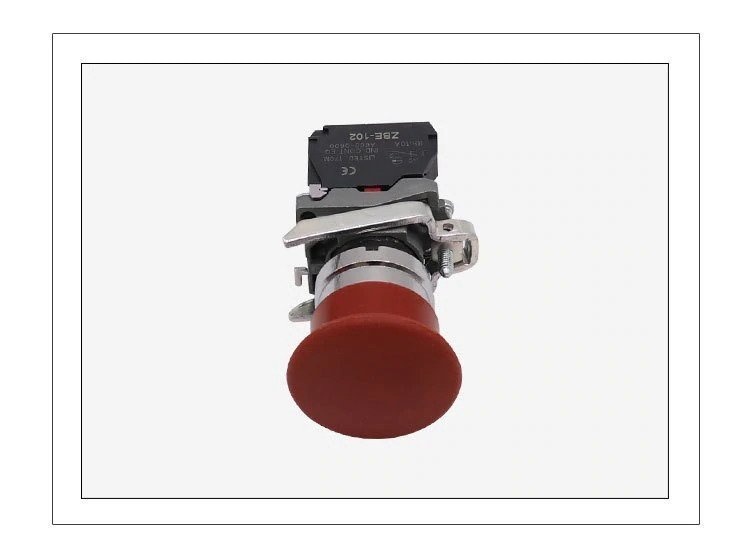

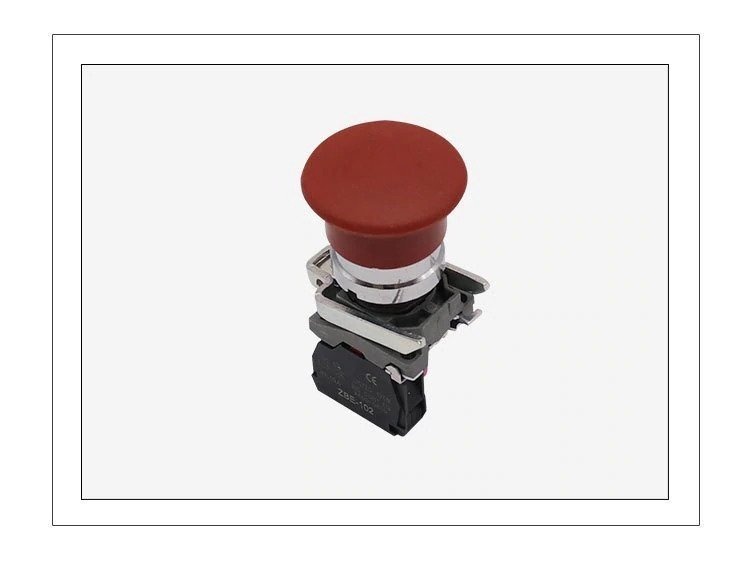

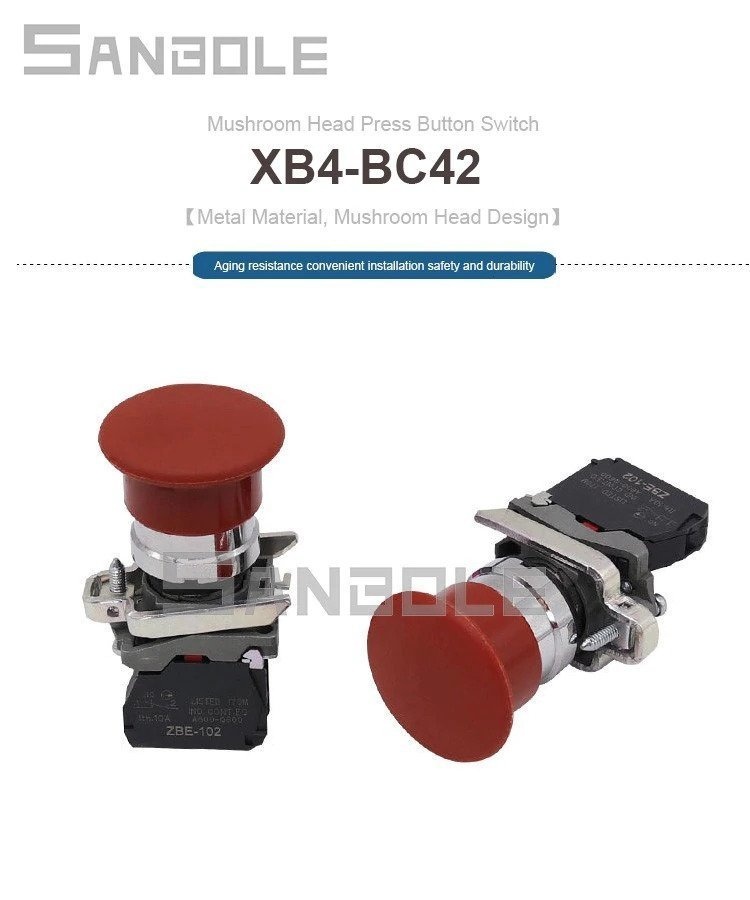

Ik heb onlangs een paar grote ronde drukknoppen besteld voor mijn Arduino en ESP projectjes. Na wat dagen knutselen draaien de bordjes allemaal zonder problemen echter loop ik tegen een zeer en groot praktisch probleem aan...hoe monteer ik onderstaande knop Ik ben best handig maar ik kan toch maar niet achter de manier komen hoe dit werkt

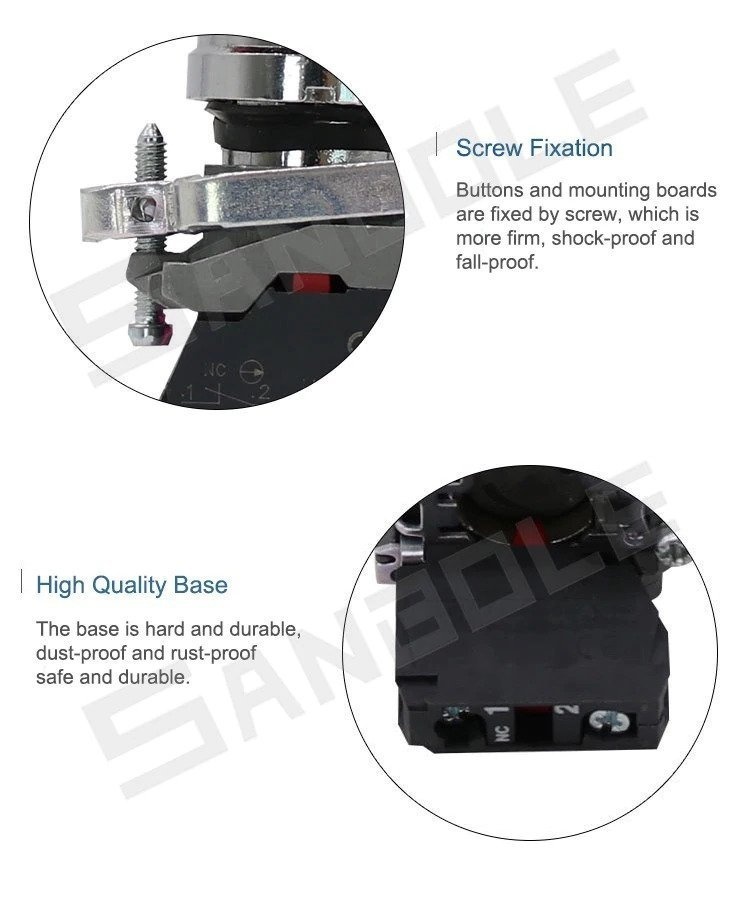

De bedoeling is dat ik gewoon een gat boor in een simpele ABS plastic behuizing en dat alleen de knop eruit steekt. Ik heb echter geen idee waar dat rare hefboom mechanisme voor is met de schoref eraan.

[Damic]

Gat van 22mm boren, het knop gedeelte los maken van de body door aan het kleine hendeltje te trekken en daarna door het geboorde gat steken en in de body. Deze zal normaal terug vastklikken en met de vijs trek je de body vast tegen je plaat.

[ Voor 14% gewijzigd door Damic op 12-12-2019 21:52 ]

[WoBBeL]

Knop eruit klikken en in het gat van 22mm steken en het hele schakelaar/montage gedeelte doe ik aan de onderkant. Als het materiaal dun is dan gebruik ik dat kantelmechanisme met de schroef om hem vast te klemmen? Snap ik het zo goed?

[BlackMonkey]

Ik gok dat deze installatiehandleiding wel redelijk overeenkomt: https://images.tradeservi...00003/SQAREDINST00941.pdf

Mocht je meer visueel ingesteld zijn, dit lijkt mij ongeveer hetzelfde te werken: YouTube: Mounting the Harmony XB4 ZB4 22mm Metal Push Button & Contacts | Sch...

[WoBBeL]

@Damic Ah top, dus kantelmechanisme zet m vast

@BlackMonkey Ah dat was t inderdaad, filmpje maakte het inderdaad duidelijk. Thanks!

[ Voor 24% gewijzigd door WoBBeL op 12-12-2019 21:56 ]
