Routed IPTV Telfort icm OpenWRT: geen internet

[defiant]

Ik heb een telfort glasvezelverbinding met IPTV op de nieuwe propositie, d.w.z. routed IPTV. Op dit moment heb ik mijn thuisnetwerk zo ingericht dat ik VLAN 4 direct door route naar mijn STB (dus geen internet en bijhorende diensten) en internet van VLAN 34 naar mijn interne LAN.

Door een UTP kabelbreuk naar de huiskamer heb ik daar geen intern netwerk LAN meer, dus dit leek me een goede gelegenheid om routed IPTV aan de praat te krijgen. Op die manier hoef ik ook geen nieuwe kabel te trekken. Ik loop echter tegen onderstaande probleem aan:

Het probleem
Zodra ik de guide volgt van o.a. Muis666 in "[Telfort Glasvezel] Ervaringen & Discussie" lijkt alles goed qua instellingen. Alleen, internet valt direct weg zodra ik de interface van IPTV_WAN toevoeg. Zodra ik de configuratie afrond blijft dit probleem bestaan. Rebooten/powercycle van zowel router als glasvezelmodem heeft geen effect.

Mijn vermoeden
Ik denk dat het te maken heeft met mijn switch configuratie in OpenWRT.

Kort overzicht specs:
ISP: Telfort glasvezel met routed IPTV
Router: TP-Link TL-WDR4300 v1
Router software: OpenWRT 18.06

Route output

code:

Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
default         82.168.143.1    0.0.0.0         UG    0      0        0 eth0.34
10.227.212.0    *               255.255.252.0   U     0      0        0 eth0.4
82.168.143.0    *               255.255.255.0   U     0      0        0 eth0.34
192.168.1.0     *               255.255.255.0   U     0      0        0 br-lan
213.75.112.0    10.227.212.1    255.255.248.0   UG    0      0        0 eth0.4

Configuratie
De firewall en IGMP configuratie is precies hetzelfde zoals in de guide, dus die heb ik weggelaten.

LAN poort 1 = intern netwerk
LAN poort 2 = IPTV STB

code:

config interface 'loopback'
        option ifname 'lo'
        option proto 'static'
        option ipaddr '127.0.0.1'
        option netmask '255.0.0.0'

config interface 'lan'
        option type 'bridge'
        option proto 'static'
        option ipaddr '192.168.1.1'
        option netmask '255.255.255.0'
        option ifname 'eth0.1'
        option igmp_snooping 1

config interface 'wan'
        option ifname 'eth0.34'
        option proto 'dhcp'
        option macaddr '50:78:B3:D7:AC:C9'

config interface 'iptv_wan'
        option proto 'dhcp'
        option macaddr '50:78:B3:D7:AC:C9'
        option delegate '0'
        option reqopts '121'
        option defaultroute '0'
        option peerdns '0'
        option vendorid 'IPTV_STB_Arcadyan_HMB2260'
        option ifname 'eth0.4'

config switch
        option reset '1'
        option enable_vlan '1'
        option name 'switch0'

config switch_vlan
        option vlan '1'
        option device 'switch0'
        option vid '1'
        option ports '0t 1t 2 3 4 5'

config switch_vlan
        option vlan '2'
        option device 'switch0'
        option vid '34'
        option ports '0t 1t'

config switch_vlan
        option device 'switch0'
        option vlan '3'
        option vid '4'
        option ports '0t 1t'

Screenshots

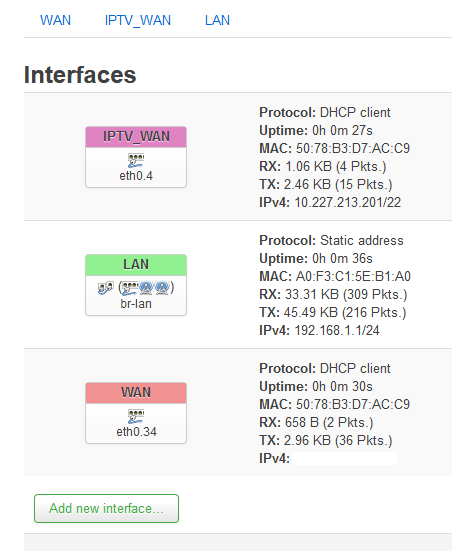

Interfaces

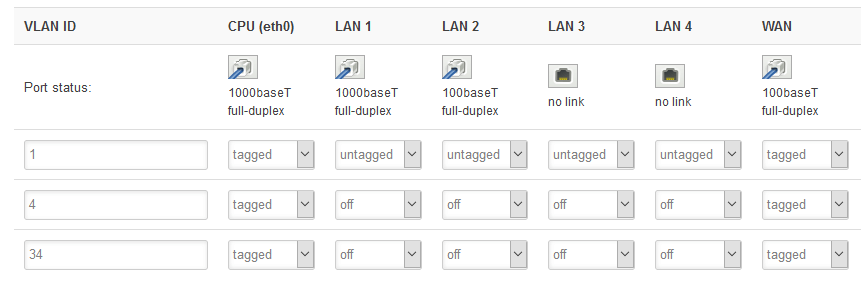

Switch

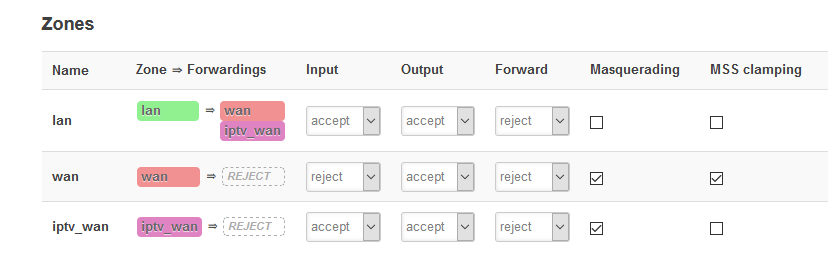

Firewall


Mijn vraag
Staat mijn switch configuratie goed, zo ja, waar zou ik het probleem precies moeten zoeken?

[Zerobase]

Late reactie, maar ik liep recent tegen hetzelfde probleem aan icm een Mikrotik router (Internet valt weg zodra je de IPTV interface activeert). Ik zag dat er nog geen reactie was. Mogelijk heb je wat aan onderstaande.

Ik heb VDSL via Budget Alles-in-1 (voorheen NLE) en die maken gebruik van de Telfort propositie (Voor het netwerk lijk ik dus een Telfort klant).

Het lijkt er op dat de DHCP server van Telfort er niet tegen kan dat je hetzelfde MAC adres gebruikt voor zowel VLAN34 (internet) als VLAN4 (IPtv). De interface die op VLAN4 de DHCP request doet, moet dat doen met een ander MAC-adres als wat je gebruikt op VLAN34.

Op de Mikrotik router heb ik het opgelost door een bridge-interface te configureren op de VDSL VLAN4 interface en daarvan het MAC-adres te spoofen:

code:

[admin@Mikrotik] /interface bridge add name=br-vdsl-vlan4 auto-mac=no admin-mac=XX:XX:XX:XX:XX:XX
[admin@Mikrotik] /interface bridge port add interface=vdsl-vlan4 bridge=br-vdsl-vlan4

Op de plaats van de X-en zet je het gespoofde MAC-adres. Zet hier bijv het MAC adres neer van de IPTV interface van het Experiamodem, of het MAC adres van je huidige router met bijv de laatste twee XX-en aangepast.

In de DHCP client configureer je nu de bridge-interface ipv de vlan4 interface om een ip adres mee aan te vragen.

[ Voor 4% gewijzigd door Zerobase op 05-01-2020 09:53 . Reden: Tiepvautje ]

[defiant]

Zerobase schreef op zondag 5 januari 2020 @ 09:42:
Het lijkt er op dat de DHCP server van Telfort er niet tegen kan dat je hetzelfde MAC adres gebruikt voor zowel VLAN34 (internet) als VLAN4 (IPtv).

Ah, check, dat was dan het missende puzzelstuk Ik ga het binnenkort weer een keer proberen.

[MisteRMeesteR]

@defiant @Zerobase Zeker weten dat dit je probleem is.

MisteRMeesteR in "[Ubiquiti & IPTV] Ervaringen & Discussie"

[defiant]

Edit: opgelost, zie edit onder.

---

Even een kick, ik krijg de melding dat ik een modem aanpassing moest doen van Telfort/KPN, het teken dat ze routed-iptv waarschijnlijk zijn gaan afdwingen.

Ik heb de IPTV interface nu een eigen macadres gegeven en nu lijkt de configuratie zoals die van de handleiding, echter, ik kreeg nu de melding dat het modem geen netwerk verbinding heeft. Ik doe ontgetwijfeld iets fout of heb ergens misschien een tikfout gemaakt, maar ik kom er zelf niet achter.

Mijn huidige route:

code:

Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
default         static.kpn.net  0.0.0.0         UG    0      0        0 eth0.34
10.36.104.0     *               255.255.252.0   U     0      0        0 eth0.4
x.x.x.x         *               255.255.255.0   U     0      0        0 eth0.34
192.168.1.0     *               255.255.255.0   U     0      0        0 br-lan
213.75.112.0    10.36.104.1     255.255.248.0   UG    0      0        0 eth0.4

Mijn igmp config in /etc/config

code:

config igmpproxy
        option quickleave 1

config phyint iptv_wan
        option network iptv_wan
        option direction upstream
        list altnet 192.168.1.0/24
        list altnet 213.75.0.0/16
        list altnet 217.166.0.0/16

config phyint lan
        option network lan
        option direction downstream

Getransformeerde igmp in /var/etc/igmpproxy.conf

code:

quickleave

phyint eth0.4 upstream ratelimit 0 threshold 1
        altnet 192.168.1.0/24
        altnet 213.75.0.0/16
        altnet 217.166.0.0/16

phyint br-lan downstream ratelimit 0 threshold 1

igmpproxy draait ook:

code:

 1824 root       944 S    /usr/sbin/igmpproxy -n /var/etc/igmpproxy.conf

De rest van de configuratie is hetzelfde (behalve het macadres van de iptv) in de TS.

Mijn vragen:
1) Heeft iemand een vermoeden wat ik fout doe of nog kan checken?
2) Hoe kan ik erachter komen waar het probleem zit ? (welke checks moet ik doen met welke tools)

Edit:
Opgelost: vlan 1 voor de LAN poort waar de IPTV op draait moest op untagged.

code:

config switch_vlan
        option vlan '1'
        option device 'switch0'
        option vid '1'
        option ports '0t 1 2 3 4 5'

[ Voor 6% gewijzigd door defiant op 10-03-2020 22:04 ]
