Mini / onzichtbare kastschakelaar gezocht

[Gunny_vds]

Onze levering van Ikea Pax kasten is aangekomen, dus is het tijd om de kasten aan te passen voordat ik ze kan monteren.
De bedoeling is dat er in iedere kast een led strip links en rechts komt. Die strips ga ik infrezen zodat deze kan doorlopen van beneden tot boven en we de legplanken kunnen plaatsen waar we willen.

Mijn vraag voor jullie:
Ik zou een schakelaar willen voorzien (of iets anders?) die er voor zorgt dat de led strips aan schakelen als je de kast open doet.
Aangezien ik de transfo's niet constant onder spanning wil laten staan, wil ik onderbreking op het primaire circuit (dus voor de transfo).

Ik heb al een voorbeeld gevonden van een kastschakelaar:
https://www.google.com/se...=off#imgrc=knS8xiEwDX8D_M
maar vroeg me af of er geen compactere oplossingen zijn?

Het liefste zou ik deze onzichtbaar willen verwerken, maar aangezien ik op het primaire circuit wil schakelen vrees ik dat dat moeilijk zal worden.
Iets in deze zin zou natuurlijk ideaal zijn, maar deze kan geen 220V schakelen:
https://www.toolstation.b...e9fNh-aY1IYhoCkHIQAvD_BwE

Zijn er alternatieven die ik over het hoofd zie? Is het nodig om te schakelen op de 220V of kan dit zonder probleem op de 24V lijn?

[Tazzios]

Ik zou niet de 230 gaan schakelen ivm veiligheid.
op 24volt kun je ook schakelaar plaatsen, waarom zou dat niet kunnen?

[Onbekend]

Let wel op op de schakelstroom.
Een schakelaar gaat langer mee als je steeds maar 230V en 0,1A schakelt dan 24V en 1A. Vooral kleinere schakelaars kunnen slechter tegen hogere stromen.

[Gunny_vds]

De ledstrip die ik ga gebruiken is deze:
https://www.profielgigant...20-warm-wit-3000k-5m-rol/

9,6W per meter, kasten zijn 2m36 hoog = 22,6W per zijde = 45,3W per kast
Iedere kast krijgt zijn eigen voeding.

Als ik ga schakelen op de 24V dan schakel ik een 2A ruwweg.

Indien het beter / duurzamer is om na de transfo te schakelen dan geen probleem (er van uit gaan dat ik een schakelaar kan vinden die 2A zonder probleem kan schakelen),
ik ging er gewoon van uit dat het beter is om de transfo zonder spanning te zetten ipv deze constant op spanning te zetten en de 24V te onderbreken.

Nu ik er wat langer over nadenk, is het misschien zelfs beter om toch na de transfo te schakelen. Steeds de transfo in en uit schakelen zou wel eens nadelig kunnen uitdraaien voor de levensduur van de transfo.
Moet je ledstrips dubbelpolig onderbreken of kan dit ook enkelpolig (ervaring met led spots was dat enkelpolig bij goedkope spots er voor zorgt dat er een klein beetje licht blijft uitkomen...

[ Voor 23% gewijzigd door Gunny_vds op 30-11-2019 10:35 ]

[bazzzzzz]

Waarom geen led strips met ingebouwde pir sensor? Ik heb destijds iets van 7 euro per strip betaald op aliexpress. Koop wat splitters en verlengkabels erbij en alles is plug en play.
De 12v voeding heb ik wel in NL gekocht

[leecher]

Ik ga ook ledstrips in onze pax maken. Ik was van plan een simpele pir module boven in elke kast te schroeven die een relay met de ledstrips aan of uit zet.

[Guldan]

Ik weet niet of je hier wat aan hebt. Ik heb voor ons bed uitstap verlichting gekocht (,en niet bij de winkel zelf voor 150 EUR). Zou je die niet kunnen gebruiken? Reageert op pir heeft tijd en lichtsterkte instelling. Zoiets als dit..

https://www.bol.com/nl/p/...R-rww6SPPBmsaApy8EALw_wcB

[Gunny_vds]

Bedankt iedereen voor de reacties.
PIR sensor in de led strip zie ik niet goed voor mij: heb je daar een voorbeeld van?
Stel me ook wat vragen bij de duurzaamheid van dergelijke strip. Aangezien ik het profiel infrees wil ik niet dat er iets uitsteekt.

Een PIR module kan idd eventueel boven geplaatst worden, moet ik nog eventjes bekijken of er kleine versies bestaan die zo onzichtbaar mogelijk te integreren zijn.

[FRANQ]

Let even op met waar je freest.
De pax kasten zijn niet meer van spaanplaat
Maar van vuren latten waar de gaatjes zitten. Rest is golf karton.

[spork]

FrankBlom schreef op dinsdag 3 december 2019 @ 23:12:
Let even op met waar je freest.
De pax kasten zijn niet meer van spaanplaat
Maar van vuren latten waar de gaatjes zitten. Rest is golf karton.

Weet je dit zeker voor de PAX lijn?

Materialen:
spaanplaat, hardboard, ABS-kunststof, polypropeen, folie

[FreakNL]

Ikea heeft hier toch zelf systemen voor? Bij onze pax kast van 4 jaar oud zit het er gewoon in, lampjes gaan aan als je de kast opendoet... Geen idee meer welk systeem het is maar werkt nog altijd prima...

[FRANQ]

spork schreef op dinsdag 3 december 2019 @ 23:58:
[...]


Weet je dit zeker voor de PAX lijn?


[...]

Ja weet het zeker. (de zijkanten dan in ieder geval)
Heb van de zomer bij mijn zwager nog 6 van die kasten ingekort zodat ze precies tussen vloer en plafond pasten.

Langs de randen van de zijpanelen heb je een vuren lat van ±5cm breed.
En ook waar de gatenrij in het midden zit.

10 jaar geleden bij mij onder een schuine wand ook pax kasten verzaagd, die waren wel vol spaanplaat. Dus we stonden van de zomer zelf ook nogal verbaasd te kijken.

[ Voor 45% gewijzigd door FRANQ op 04-12-2019 08:11 ]

[masaman]

spork schreef op dinsdag 3 december 2019 @ 23:58:
[...]
Weet je dit zeker voor de PAX lijn?
[...]

Ja, zelf ook gezien vorig jaar. Ik heb toen een aantal kasten doorgezaagd en je komt inderdaad veel bordkarton tegen. Knap gedaan van IKEA en het bespaard ze geld maar ingrepen zoals jij wilt wordt lastig.

[BastaRhymez]

Ikea heeft hier de STŐTTA voor bedacht...

Nee, het is niet rondom, maar alleen boven in de kast is toch ook voldoende?
Hoef je ook niet moeilijknte doen met infrezen 😉

[ Voor 10% gewijzigd door BastaRhymez op 04-12-2019 19:44 ]

[jeroen3]

Dat effect van de STÖTTA kun je zelf ook wel maken. Heb je alleen een optische proximity sensor of een reed switch voor nodig.
Beide gaan niet jouw LED strip schakelen, dus daar moet een (solid state) relais bij.

Kan allemaal. Is even knutselen.
Een PIR sensor module met relais is makkelijker.

[Gunny_vds]

Kleine update (wel zo leuk aan iedereen die heeft mee helpen denken):

De strips zijn gelukt; freeswerk ging zonder probleem dus ofwel heb ik geluk dat ik nog in het vol houten stuk zat (wat er dik in zit) of Ikea heeft terug volle pax kasten.
Sensor is het uiteindelijk niet geworden; gezien het beperkte formaat ben ik uiteindelijk toch voor schakelaars gegaan (3cm bij 3cm).

Hieronder de link naar het google foto's album met het resultaat, waar we toch zeer tevreden mee zijn:

https://photos.app.goo.gl/qSMKmDSGV29XtguR7

[ Voor 58% gewijzigd door Gunny_vds op 18-12-2019 17:11 ]

[kevinl]

Gunny_vds schreef op woensdag 18 december 2019 @ 17:07:
Kleine update (wel zo leuk aan iedereen die heeft mee helpen denken):

De strips zijn gelukt; freeswerk ging zonder probleem dus ofwel heb ik geluk dat ik nog in het vol houten stuk zat (wat er dik in zit) of Ikea heeft terug volle pax kasten.
Sensor is het uiteindelijk niet geworden; gezien het beperkte formaat ben ik uiteindelijk toch voor schakelaars gegaan (3cm bij 3cm).

Hieronder de link naar het google foto's album met het resultaat, waar we toch zeer tevreden mee zijn:

https://photos.app.goo.gl/qSMKmDSGV29XtguR7

Kan je ook een foto plaatsen zonder licht aan? Heb je afdenkplaten gebruikt?

[Gunny_vds]

Album upgedate met foto's van the making of. Profielen zijn met opaal afdekkap. De opening tussen profiel en witte plaat is vakkundig opgevuld door het vrouwtje met witte silicone.

[Ethiron]

@Gunny_vds Eerlijk is eerlijk.. dit ziet er heel chique uit. Complimenten!

De standaard verlichting van Ikea kan hier niet aan tippen.

Hoe diep heb je gefreesd?

[ Voor 37% gewijzigd door Ethiron op 19-12-2019 09:12 ]

[Gunny_vds]

Thanks @Ethiron ; bedoeling was om een verlichting te maken die toe laat om alles duidelijk uit te lichten en ons niet vast legt naar locatie legplanken.

De profielen waren 6,47mm hoog, ik heb er voor gekozen om net geen 6mm diep te gaan. Zo had ik een miniem boordje beschikbaar langs waar ik de silicone opvulling mooi kon afstrijken.

Link naar de profielen:
https://www.profielgigant...profiel-plat-model-01wit/


Eén opmerking indien je dit zelf wil proberen:
zorg voor scherpe frezen want ze worden wel snel bot wat er voor zorgt dat je soms wat tear-out krijgt op de laminaat laag.

[ Voor 16% gewijzigd door Gunny_vds op 19-12-2019 15:09 ]

[FRANQ]

FrankBlom schreef op woensdag 4 december 2019 @ 06:52:
[...]


Ja weet het zeker. (de zijkanten dan in ieder geval)
Heb van de zomer bij mijn zwager nog 6 van die kasten ingekort zodat ze precies tussen vloer en plafond pasten.

Langs de randen van de zijpanelen heb je een vuren lat van ±5cm breed.
En ook waar de gatenrij in het midden zit.

10 jaar geleden bij mij onder een schuine wand ook pax kasten verzaagd, die waren wel vol spaanplaat. Dus we stonden van de zomer zelf ook nogal verbaasd te kijken.

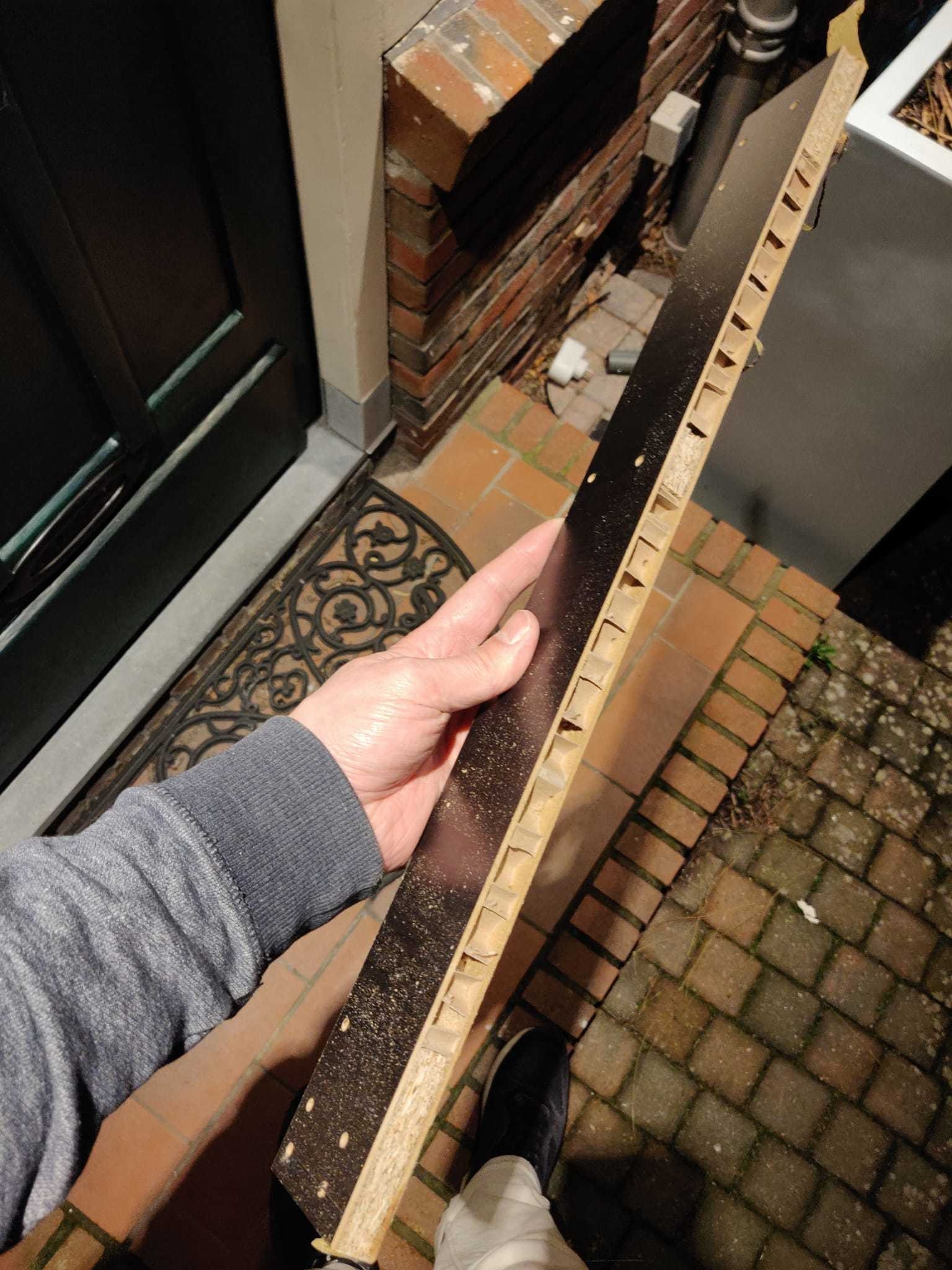

Gisteren weer een paar kasten 6.8cm ingekort. (onderplint eraf)
De lat is dus van spaanplaat, en de rest is opgevuld met een honingraat van bordkarton.
Foto van het afgezaagde stuk.



@Gunny_vds
Super mooi geworden die strips.

[DukeBox]

@Gunny_vds Zit er echt mooi uit.. zeker ook het effect bij die lade's.. echt heel chique !

[Gunny_vds]

@FrankBlom Goed om te weten indien ik dat nog eens zou doen. Moet dus puur geluk geweest zijn dat ik nog in het "vol" hout zat tijdens het frezen.

Thanks @DukeBox

[SMSfreakie]

zelf gebruik ik gewoon zo`n kast schakelaar waar je zelf al heen linkt.. en ik schakel voor mijn led strips ook op de 230Vkant..

in mn kast (in een hoekje een opbouw WCD gezet (zie hem toch nooit..) daar zitten de 2 voedingen voor de LED strips in geplugd..

en het WCD in de kast wordt geschakeld door een kastschakelaar welke onderaan in een hoekje zit..
mocht er nu ooit een strip kapot gaan, (het zij de strip het zij de voeding..) kan ik het relatief makkelijk vervangen..

enige nadeel ik moet altijd de linker deur openen wil het licht aangaan

[DukeBox]

SMSfreakie schreef op dinsdag 24 december 2019 @ 14:50:
enige nadeel ik moet altijd de linker deur openen wil het licht aangaan

Ik heb ook kast schakelaars (voor 3 spotjes), gewoon 2 parallel gezet, dan maakt het niet uit welke deur opengaat.

[SMSfreakie]

DukeBox schreef op dinsdag 24 december 2019 @ 14:53:
[...]

Ik heb ook kast schakelaars (voor 3 spotjes), gewoon 2 parallel gezet, dan maakt het niet uit welke deur opengaat.

is ook een oplossing.. maar ach ben het inmiddels ( na 9 jaar ) gewoon gewend, dus vind het niet meer zo nodig om nog een extra schakelaar er in te gaan lepelen :-)
