Advies 10 panelen plat dak

[basvn]

Ik heb een schuur in de achtertuin waar als ze plat liggen, 10 panelen op passen.
afmetingen 3.50 meter diep en 5,5 meter. breed. (ze hangen dan een klein beetje over aan de tuinkant)

Mijn idee was om er een zo goedkoop mogelijk systeem op te leggen.

10x LONGI SOLAR - MONO 320 BLACK WHITE PERC €117,- inc btw (ander paneel kan ook, maar het liefst wel 300wp+ en zwart)
en een 2.500 of 3.000w omvormer met 1x mppt. (goodwe of omnik ect)

Dit word gemonteerd op 2 rijen clickfit-evo (is volgens mij erg gebruiksvriendelijk) en die worden gemonteerd op het platte dak.

Ik ben me er van bewust dan 0graden niet het meest optimale is ivm water, maar heb niet heel veel keuze daar. (indien ik ze in een hoek wil leggen, passen er maar 6 op)

Omvormer komt binnen te hangen, op een PV-verdeler op de groep van de wasmachine.

EDIT: afmeting diepte

[migjes]

@basvn
0 graden is zeker niet ideaal, niet voor de opbrengst maar het spoelt niet schoon.
dus 2x per jaar even een poets beurt is aan te raden.
maar daar heb je geen duur clickfit-evo voor nodig.

ik zou trouwens gewoon voor 9x gaan, een paneel over laten hangen, maakt het allemaal duurder en een stuk lastiger.

panelen zwart? en plat op een dak.
ik zou gewone panelen pakken, ook zwarte panelen glimmen en je ziet het toch amper.
ik zou eerder aan dit denken:
https://www.winkelman-zon...llen/51779/?display=tiles

bevestiging erg simpel doen:
neem een schuindak bevestiging set, maar dan zonder de dakhaken.
voorbeeld van de stang:
https://www.winkelman-zon...6mm/49830/?display=detail
en schroef zelf met wat aluminium L profielen er onder als houders waar een stoeptegel in past voor ballast.
je hebt door zo plat te gaan niet veel ballast nodig, maar wel iets.
en stoeptegels kun je vaak gratis krijgen.
(en als het kan, dan doe aan de noord kan 1 extra stoeptegel, en dan heb je als nog een beetje afwatering.)

edit:
9x340Wp= +/-3000Wp.
dit kan op een 2,5kW omvormer of een 3kW.
check marktplaats voor een 2de hands, kan soms wel goedkoper zijn.
een omvormer met 2xmpp?, die kun je vaak samen voegen tot 1 mpp.

[ Voor 12% gewijzigd door migjes op 27-11-2019 12:43 ]

[basvn]

migjes schreef op woensdag 27 november 2019 @ 12:22:
@basvn
0 graden is zeker niet ideaal, niet voor de opbrengst maar het spoelt niet schoon.
dus 2x per jaar even een poets beurt is aan te raden.
maar daar heb je geen duur clickfit-evo voor nodig.

ik zou trouwens gewoon voor 9x gaan, een paneel over laten hangen, maakt het allemaal duurder en een stuk lastiger.

panelen zwart? en plat op een dak.
ik zou gewone panelen pakken, ook zwarte panelen glimmen en je ziet het toch amper.
ik zou eerder aan dit denken:
https://www.winkelman-zon...llen/51779/?display=tiles

bevestiging erg simpel doen:
neem een schuindak bevestiging set, maar dan zonder de dakhaken.
voorbeeld van de stang:
https://www.winkelman-zon...6mm/49830/?display=detail
en schroef zelf met wat aluminium L profielen er houders onder waar een stoeptegel in past voor ballast.
je hebt door zo plat te gaan niet veel ballast nodig, maar wel iets.
en stoeptegels kun je vaak gratis krijgen.
(en als het kan, dan doe aan de noord kan 1 extra stoeptegel, en dan heb je als nog een beetje afwatering.)

Clickfit evo is niet perse nodig nee.
Standaard rails&montage materiaal is voldoende.

Ik had deze panelen gevonden:
LONGI SOLAR - MONO 320 BLACK WHITE PERC

En mijn idee van opstelling was 2x5
2x is 3 meter breed, en 5 meter lang.

EDIT: bij 2x5 hangt het niet over, want is 3.50 diep

[ Voor 4% gewijzigd door basvn op 27-11-2019 12:35 ]

[migjes]

@basvn
ik heb geen zin om de precieze specs van de longi te gaan lopen zoeken, mag je lekker zelf doen.

maar meestal zijn die panelen 1684mm.
dit 2x1684mm = 3368 + nog wat klem cm en zo.
maar dat maakt in mijn ogen een +/-340cm.
ik zie je edit nu pas, en dit lijkt te passen. cool.

dus 10x kan dus wel.


je moet de gegevens wel goed geven G.V.D.
lol anders kunnen wij hier slecht helpen.

[basvn]

migjes schreef op woensdag 27 november 2019 @ 12:39:
@basvn
ik heb geen zin om de precieze specs van de longi te gaan lopen zoeken, mag je lekker zelf doen.

maar meestal zijn die panelen 1684mm.
dit 2x1684mm = 3368 + nog wat klem cm en zo.
maar dat maakt in mijn ogen een +/-340cm.
ik zie je edit nu pas, en dit lijkt te passen. cool.

dus 10x kan dus wel.


je moet de gegevens wel goed geven G.V.D.
lol anders kunnen wij hier slecht helpen.

sorrysorrysorry.

Ik neem het liefst een nieuwe omvormer ivm garantie ect.
bij een 2x mppt omvormer, en er daar 1 van gebruiken zit je toch aan 80% max?

Panelen zijn 1672x991mm

[migjes]

basvn schreef op woensdag 27 november 2019 @ 12:43:
[...]


sorrysorrysorry.

Ik neem het liefst een nieuwe omvormer ivm garantie ect.
bij een 2x mppt omvormer, en er daar 1 van gebruiken zit je toch aan 80% max?

je kunt 2xmpp samen knopen met een parallel stekker tot 1 grote mpp.
(soms moet er dan ook nog iets extra gebeuren in de omvormer, verschild per type en merk)

Panelen zijn 1672x991mm

van mij mag je gerust longi of iets anders gebruiken.
maar reken wel even de prijs per Wp uit (ex BTW).
en doe het lekker voor je zelf, liever een overschot als straks weer iets te kort.
(dit is al zo goedkoop aanleggen, je kunt je zelf wel iets van luxe aan meten.)

is de bevestiging methode al duidelijk?
dit is het goedkoopst, maar hangt wel af of het horizontaal of verticaal moet.
met een beetje meten en passen kun je zo een heel goedkope met hele kleine hoek schans maken.

[ Voor 3% gewijzigd door migjes op 27-11-2019 12:49 ]

[basvn]

migjes schreef op woensdag 27 november 2019 @ 12:48:
[...]


[...]

en doe het lekker voor je zelf, liever een overschot als straks weer iets te kort.
(dit is al zo goedkoop aanleggen, je kunt je zelf wel iets van luxe aan meten.)

is de bevestiging methode al duidelijk?
dit is het goedkoopst, maar hangt wel af of het horizontaal of verticaal moet.
met een beetje meten en passen kun je zo een heel goedkope met hele kleine hoek schans maken.

Heb nu al een overschot dus alles wat er bij komt is alleen maar mooi meegenomen.

Kleine hoek ga ik naar kijken. zou wel mooi op t zuiden uitkomen dan. (noord stukje omhoog)

[migjes]

basvn schreef op woensdag 27 november 2019 @ 12:52:
[...]


Heb nu al een overschot dus alles wat er bij komt is alleen maar mooi meegenomen.

Kleine hoek ga ik naar kijken. zou wel mooi op t zuiden uitkomen dan. (noord stukje omhoog)

lol, zelf kolen fooi is nog effectief, ik weet het.

een kleine hoek is wel tof.
maar probleem is eerder:
heb je 4 stangen nodig van 5,2m of heb je dan 10 stangen nodig van 3,4m.
dat maakt dingen wel wat duurder.

(maar ach, we zijn nu wel mieren seksueel aan het mishandelen (mierenneuken.)
zoveel boeit het nu ook weer niet.)

[migjes]

@basvn
check even hoe @Geert h het heeft gedaan met zijn schans.
zelf zonnepanelen plaatsen

die is wat steiler dus die had wel beton emmers nodig, maar ga je vrijplat dan kan het ook met wat stoeptegels tussen de stangen doen.

[MeTooPV]

Zelf vind ik zwarte panelen bijna vlak wel mooi. Zeker op een dak waar je uitzicht op hebt. Er moet nog een draagsysteem onder, maar dat moet ik nog ontwerpen. Iets waarbij de panelen alleen bij de randen dragen en ballast krijgen

[basvn]

MeTooPV schreef op woensdag 27 november 2019 @ 13:50:
Zelf vind ik zwarte panelen bijna vlak wel mooi. Zeker op een dak waar je uitzicht op hebt. Er moet nog een draagsysteem onder, maar dat moet ik nog ontwerpen. Iets waarbij de panelen alleen bij de randen dragen en ballast krijgen

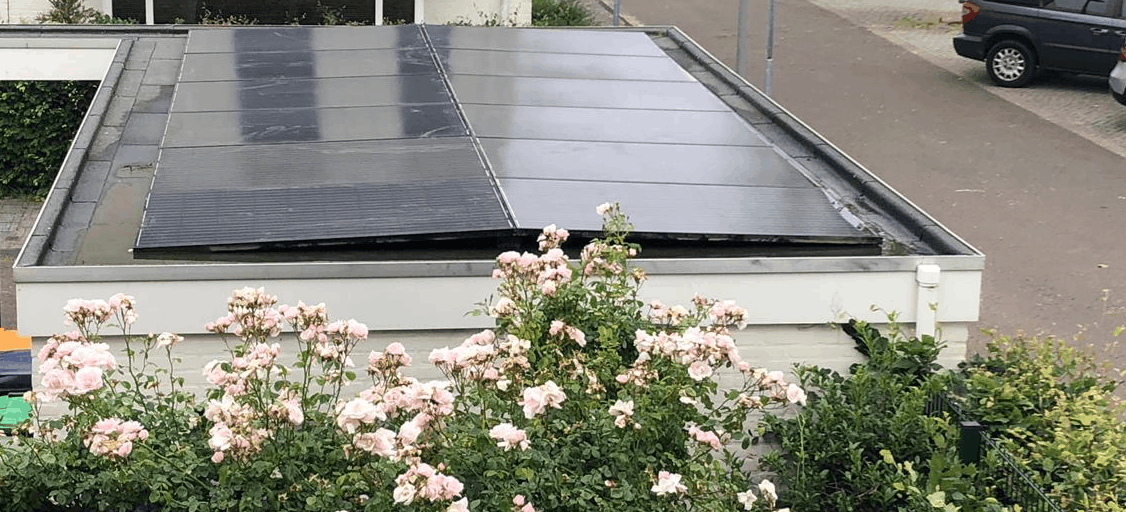

[Afbeelding: panelen plat dak]

Hoe heb je ze vast gemaakt? of liggen ze ´los´?

[basvn]

okay, als ik dus een montagerail heb, hoe maak ik die vast aan het platte dak?



Of moet ik deze nemen dan?
https://www.solar-outlet....ngsprofiel-landscape.html

[ Voor 11% gewijzigd door basvn op 27-11-2019 14:53 ]

[migjes]

@basvn
denkt al te ingewikkeld.

als je dat profiel hebt.
dan schroef je aan de onderkant met een parker gewoon:
https://www.hornbach.nl/s...-2-m/6069583/artikel.html
zodat je een mooi stuk hebt waar een paar stoeptegels in passen.
heb je meteen mooie randjes waar die stoeptegel in vast blijft zitten.

klaar.

[ Voor 11% gewijzigd door migjes op 27-11-2019 14:57 ]
