[CiP] Open case

[boe.i]

Hi!

Ik ben pas geleden begonnen met een nieuw project. Als beginnend casemodder heb ik weinig ervaring met het customizen van computers, dus ik hoop dat dit interessant genoeg is om een topic van te mogen maken. Sowieso vind ik het jammer dat er op Tweakers weinig casemods te vinden zijn, volgens mij waren dat er vroeger veel meer. Ik hoop anderen ook weer te inspireren om van hun PC een kunstwerkje te maken!

Het begon met een idee om in plaats van de ouderwetse kast een open plank te maken waarop alles gemonteerd is. Ik zag een advertentie van een user op Tweakers met een open case en dat inspireerde me om, ondanks mijn geringe ervaring en gebrek aan ruimte en gereedschap, ook zoiets in elkaar te zetten. Bedankt voor alle hulp @Niels van Wooni

Mijn specificaties op dat moment:
- Asus Prime B450M-A
- AMD Ryzen 5 2600
- MSI GTX 1060 3G
- G.Skill Aegis F4-3000C16D-16GISB
- Samsung 970 Pro 512GB
- XFX Pro 550W
- Arctic Freezer 33
- Fractal Design Define Mini C

De eerste schetsen om een idee te krijgen:






Dit ontwerp bleek waarschijnlijk te instabiel. Daarom heb ik de 90 graden-hoek van de case veranderd in een ca 30 graden hoek.

Op V&A werd een mooie set angeboden:



Getest en bleef droog



Bij de praxis om de hoek hadden ze nog een oud stuk hout liggen, die ik bij een vriend die aan het klussen was in stukken heb gezaagd.



3 Grondlagen verf eroverheen.



En daarna matzwart gespoten, om vervolgens de hele dag in een chemische verfwalm te zitten

Aluminium platen gehaald en op maat gemaakt met een ijzerzaagje. Ook de gaten voor het moederbord geboord en de poten aan de achterkant bevestigd.



Het lijkt allemaal te passen

[img width=300]https://i.imgur.com/IbAV7Y8.jpg[img]

Met wat improvisatie een deurophangsysteem gebruikt om de radiator te bevestigen.



En vervolgens nog wat meer plaatjes uit de ijzerwarenbak gevist om de pomp/res combo te bevestigen. Niet uitgemeten maar met wat geluk paste het precies.



De volledige loop.



Helaas wilde mijn PC hierna niet meer opstarten. Het lampje op het moederbord ging wel aan, maar de power button deed niks meer Misschien statisch geladen geweest?
Nieuw moederbord besteld (dezelfde Asus Prime B450M-A) en daarna werkte alles weer.

Ook meteen een nieuwe semi-modulaire voeding besteld om wat ruimte te besparen.



Kun je ooit teveel RGB hebben? 5M kabel LEDjes, nieuwe power button, en wat schokdempers besteld.



En koelvloeistof. Lijkt wel Kerstmis.



To be continued...

[42dpi]

Heb je het moederbord wel met risers op de aluminum plaat vast gezet? (ik zie op de foto dat die vast zit met bouten) Aluminium geleid namelijk en als de onderkant van moederbord contact maakt heb je grote kans opsluiting.

Ik zie nu dat die wel hoger zit, niet een van de bouten bij je vorige moederbord die iets te ruim naar buiten stond en iets heeft gelinkt?

[ Voor 25% gewijzigd door 42dpi op 19-10-2019 15:31 ]

[boe.i]

42dpi schreef op zaterdag 19 oktober 2019 @ 15:28:
Heb je het moederbord wel met risers op de aluminum plaat vast gezet? (ik zie op de foto dat die vast zit met bouten) Aluminium geleid namelijk en als de onderkant van moederbord contact maakt heb je grote kans opsluiting.

Ah goede suggestie. Maar de bouten zitten vast in een houten plank, dus ik denk niet dat het dan uitmaakt toch? Zo:



edit:

Ik zie nu dat die wel hoger zit, niet een van de bouten bij je vorige moederbord die iets te ruim naar buiten stond en iets heeft gelinkt?

Denk je dat ik plastic washers moet gebruiken (aan beide zijden van het moederbord)?

[ Voor 19% gewijzigd door boe.i op 19-10-2019 15:35 ]

[42dpi]

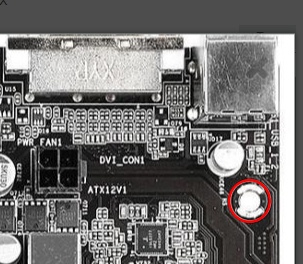

Isoleren kan nooit kwaad, maar als je niet buiten de ring komt bij de mounting points is er ook niks aan de hand zie foto. (maar ik zou het wel doen ja)



Moederbord traces/paths (de geleidende stroom kabeltjes) zitten meerderen laags in het moederbord dus nooit uitboren of doen buiten die mount ring om.

Echt goed kijken dat je niet iets aanraakt met de moeren qua onderdelen dat is funest en kan van alles stuk maken en idioot klein om te fixen vaak.

[ Voor 12% gewijzigd door 42dpi op 19-10-2019 15:47 ]

[haarbal]

boe.i schreef op zaterdag 19 oktober 2019 @ 15:23:
Sowieso vind ik het jammer dat er op Tweakers weinig casemods te vinden zijn, volgens mij waren dat er vroeger veel meer.

Lijkt er idd op, maar zal binnenkort m'n eigen project eens posten, is er dan weer 1 meer.

Ik heb trouwens voor m'n moederbord deze dingen gebruikt:
https://www.highflow.nl/m...ndsbus-afstandhouder.html

Ben voor de 10mm gegaan, beide kanten female thread dus kan je die dingen gewoon aan de plaat schroeven en dan je moederbord op de normale manier bevestigen. Wel met M3 in plaats van die unc maat die je meestal in kasten hebt, maar m3 mag volgens de spec ook geloof ik.

Aangezien het topic al een paar weken oud is heb je er denk weinig aan . Als het werkt zou ik het gewoon zo houden als het nu is.

Wat betreft isoleren, als je niet buiten die cirkel komt is het geloof ik zelfs de bedoeling dat je via die dingen een metalen verbinding naar de buitenkant van de psu maakt om alles te aarden. Weet niet of dat veel toevoegt aangezien de 0V lijnen op de psu ook contact maken met de buitenkant en de pinnetjes binnen de cirkel ook met de 0v pinnen op het moederbord. Bij m'n eigen project zit het op een plaat mdf vast en dus ook niet geaard, kan natuurlijk alsnog met wat kabels.

[boe.i]

haarbal schreef op zaterdag 9 november 2019 @ 10:03:

Lijkt er idd op, maar zal binnenkort m'n eigen project eens posten, is er dan weer 1 meer.

Gaaf! Ben benieuwd

Ik heb trouwens voor m'n moederbord deze dingen gebruikt:
https://www.highflow.nl/m...ndsbus-afstandhouder.html

Ben voor de 10mm gegaan, beide kanten female thread dus kan je die dingen gewoon aan de plaat schroeven en dan je moederbord op de normale manier bevestigen. Wel met M3 in plaats van die unc maat die je meestal in kasten hebt, maar m3 mag volgens de spec ook geloof ik.

Aangezien het topic al een paar weken oud is heb je er denk weinig aan . Als het werkt zou ik het gewoon zo houden als het nu is.

Goeie tip, maar heb wat meer ruimte nodig onder mijn moederbord (nu zo'n 3 cm) om alle kabels kwijt te kunnen. En het lijkt nu goed te werken

Gaatje geboord voor de powerbutton en LED-strip bevestigd



Met dank aan middelbareschooltechnieklessen



Nieuwe rode vloeistof





Ik maak me een beetje zorgen om de positie van de videokaart. Iemand tips hoe je deze steviger kan bevestigen zonder case?

[coptician]

Stalen L-balk vanaf de bodem tegen de frame aan waar de poorten zitten? Dan kan 'ie niet verder leunen.

Fraai is het misschien niet...

[naarden 4ever]

boe.i schreef op maandag 25 november 2019 @ 09:35:

Ik maak me een beetje zorgen om de positie van de videokaart. Iemand tips hoe je deze steviger kan bevestigen zonder case?

Normaliter hangt een videokaart aan drie punten. De PCB hangt in de slot en het metalen bracket aan de achterkant wordt positioneel bepaald in de moederbord tray (kijk eens in een andere kast: dan zul je zien dat er uitsparingen in de tray zit waar de dunnere uitsteeksels van het bracket in vallen), en met schroeven op het andere uiterste. Je mist nu twee van de drie montagepunten waardoor de videokaart gaat doorhangen en alle kracht op het stuk van de PCB komt te staan dat in het slot zit. Niet echt ideaal voor het slot op het moederbord en voor het PCB van de videokaart.

Ik zou inderdaad kijken of je een soort frame kan maken zodat je de schroeven van de videokaart weer kunt gebruiken. Dat haalt ook de druk van het PCB van je videokaart af. Ik denk dat je met wat aluminium L-profiel en wat blokjes en schroefjes best nog iets kan maken wat er niet out-of-place uit ziet.

Ik vind het een gaaf project! Doet een beetje denken aan een soort Thermaltake Core P3 of een Level 10, maar dan voor een fractie van de prijs. Stiekem doe je het wel weer een beetje jeuken bij mezelf nu ik wat handiger ben geworden met metaalbewerking dan dat ik een jaar of 10 geleden was toen ik mijn casemod aan het doen was.

[haarbal]

boe.i schreef op maandag 25 november 2019 @ 09:35:
Gaaf! Ben benieuwd

Goeie tip, maar heb wat meer ruimte nodig onder mijn moederbord (nu zo'n 3 cm) om alle kabels kwijt te kunnen. En het lijkt nu goed te werken

Ik maak me een beetje zorgen om de positie van de videokaart. Iemand tips hoe je deze steviger kan bevestigen zonder case?

Heb hem een paar weken geleden al gepost, is alweer ondergesneeuwd

Die standoffs (of koppelmoeren) hebben ze ook in 30mm en andere maten, maar idd gewoon laten zitten nu.

Voor de videokaart zou je misschien een dunne aluminium buis kunnen halen, waar precies zo'n stuk draadeind waar je je moederbord mee vast hebt gemaakt doorheen past.

Dan maak je die precies op maat tussen het bracket van de videokaart (waar je hem normaal ook mee vastschroeft in een case) en de houten plaat, dan het schroefdraad er doorheen en alles vastschroeven.

edit:
Als dat lelijk wordt met de lijst kan je misschien het bracket van je videokaart van de kaart af halen (of laten zitten, living on the edge ) zodat je sneaky 2 gaten in die uitsteeksels onderin kan boren. Dan een L profiel van dat deel van het bracket en die pootjes waar je je moederbord hebt vastgemaakt. Misschien ook met stukjes buis tussen de houten plaat en L profiel zodat het echt stijf vast zit.

[ Voor 17% gewijzigd door haarbal op 25-11-2019 20:49 ]
