Nefit iRT protocol decoderen (voorloper van Nefit EMS bus)

[flyingpenguin]

@Victor_M Ben benieuwd naar de nieuwe versie. Mag ik "meetesten"?

EDIT: Zie dat er een nieuwe build op github staat. Draait al. Hou jullie op de hoogte.

[ Voor 40% gewijzigd door flyingpenguin op 12-10-2020 10:27 ]

[Victor_M]

@flyingpenguin Ik heb op Github release 1.9.9 klaar gezet.

[flyingpenguin]

Eerste resultaten van de nieuwe versie 1.9.9





Ander vraagje: Wat bepaalt of de CV pomp moet draaien? Alleen warmtevraag of drukval vanwege openstaande radiatoren?

[flyingpenguin]

Deze is wel raar echter..


Bij instellen gevraagde temp naar 5 graden gaat er iets fout.. Teruggezet naar 11 graden en de regeling past zich aan..

[Victor_M]

@flyingpenguin Ik zal eerste de vraag beantowworden over wanner de cv ketel aan gaat (in cv mode). misschien dat het wat licht schijnt op het tweede probleem. Als het gevraagd vermogen (burner power) 30% of meer is (ruwe waarde 77 of meer). Dan gaat de pomp aan, schakelt de driewegklep naar cv en begint de ketel op de zachtste stand te branden (bericht 0x07). Als de waarde weer onder de 30% komt (76 of lager) dan gaat de ketel weer uit. Hoe lang de pomp dan nog na draait hangt van de schakelaar op de ketel zelf af (een paar minuten of 24 uur).

Door in de laagste stand (30 %) te combineren met de maximale watertemperatuur instelling (het 0x01 bericht) wordt voorkomen dat in de laagste stand de temperatuur te veel oploopt.

De irt-esp firmware zelf ziet een gevraagde temperatuur van 10 graden en hoger als 'aan' en gaat dan het gewenste brandervermogen berekenen. Alles onder de 10 graden wordt als 'uit' gezien en er wordt dan een brander vermogen van 0 gevraagd.

Wat er nou precies mis gaat in het laatste plaatje is een beetje een mysterie. De gevraagde temperatuur zakt onder de 10 graden en dus wordt de ketel uitgezet, het plaatje laat ook zien dat het gevraagd vermogen naar 0 gaat. Kan het zijn de de ketel naar warm water modes gaat ? Is het mogelijk om via telnet een log te maken met het 'log s' commando ?

[flyingpenguin]

@Victor_M aangaande "Hoe lang de pomp dan nog na draait hangt van de schakelaar op de ketel zelf af (een paar minuten of 24 uur)."

Schakelaar staat op stand 1 (4 min nadraaien), maar dat zie ik niet terug. Pomp blijft draaien en gaat maar zelden heel even uit.

Zal een log s bestand maken en posten.

[flyingpenguin]

Lijkt erop dat bij gevraagde temp naar 5 graden het niet helemaal loopt zoals verwacht.


Log s als volgt:

code:

log s

System Logging set to Solar Module only

->
01:28 04:00 05:04 07:4D 73:52 78:01 | 81:20 82:86 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2B A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   -H
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:01 | 81:20 82:86 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2C A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   -H
01:28 04:00 05:04 07:4D 73:52 78:07 | 81:20 82:86 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2C A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   -H
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:07 | 81:20 82:00 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:07 A4:2D A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
Setting boiler flow temperature to 5 C
01:28 04:00 05:04 07:4D 73:52 78:04 | 81:20 82:00 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:07 A4:2D A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
01:28 04:00 05:04 07:4D 73:52 78:04 | 81:20 82:00 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:07 A4:2A A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:20 82:00 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:07 A4:2A A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:20 82:00 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:07 A4:28 A6:22 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:20 82:00 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:07 A4:28 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:20 82:00 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:07 A4:26 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:07 A4:26 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:07 A4:25 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
01:3C 04:00 05:04 07:4D 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:07 A4:25 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0y
01:3C 04:00 05:04 07:4D 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:25 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:25 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:25 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:25 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:26 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:08   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:26 A6:25 A8:42 AA:D9 AB:57 AC:28 C9:07   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:26 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:27 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:27 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:27 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:27 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:26 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:26 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:25 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:07   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:25 A6:27 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:25 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:24 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:24 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:06   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:23 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:24 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:24 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:24 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:24 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:05   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:24 A8:42 AA:D9 AB:57 AC:3C C9:04   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:23 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:04   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:04   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:04   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:04   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:04   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:04   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:03   0A
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:03   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:03   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:03   0A
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:03   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:02   0A
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:02   0A
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:02   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:02   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:02   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   0A
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:00 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:00 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   0A
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:02 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:06 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   0U
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:02 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:06 A4:22 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   0U
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:02 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:04 A4:21 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   0L
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:02 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:04 A4:21 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   0L
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:A0 85:74 86:1A 8A:FE 90:17 93:FF A3:53 A4:26 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:01   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:53 A4:26 A6:22 A8:42 AA:D9 AB:57 AC:3C C9:0A   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:53 A4:26 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:A0 85:74 86:1A 8A:FE 90:17 93:00 A3:53 A4:28 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:28 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:0A   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:21 A8:42 AA:D9 AB:58 AC:3C C9:09   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:29 A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2A A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2A A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2B A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2B A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2C A6:20 A8:42 AA:D8 AB:58 AC:3C C9:09   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2C A6:20 A8:42 AA:D8 AB:58 AC:3C C9:08   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2C A6:25 A8:42 AA:D7 AB:58 AC:3C C9:08   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2E A6:25 A8:42 AA:D7 AB:58 AC:3C C9:08   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2E A6:25 A8:42 AA:D7 AB:58 AC:3C C9:08   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2E A6:25 A8:42 AA:D7 AB:58 AC:3C C9:08   -H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2F A6:25 A8:42 AA:D7 AB:58 AC:3C C9:08   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2F A6:25 A8:42 AA:D7 AB:58 AC:3C C9:08   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2F A6:25 A8:42 AA:D7 AB:58 AC:3C C9:08   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2F A6:25 A8:42 AA:D7 AB:58 AC:3C C9:07   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:2F A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:30 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:30 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:30 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:30 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:31 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:31 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:32 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:07   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:32 A6:26 A8:41 AA:D6 AB:58 AC:3C C9:06   -H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:32 A6:2A A8:41 AA:D5 AB:58 AC:3C C9:06   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:33 A6:2A A8:41 AA:D5 AB:58 AC:3C C9:06   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:33 A6:2A A8:41 AA:D5 AB:58 AC:3C C9:06   -H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:34 A6:2A A8:41 AA:D5 AB:58 AC:3C C9:06   -H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:20 82:82 83:00 85:04 86:1A 8A:FE 90:17 93:00 A3:53 A4:34 A6:2A A8:41 AA:D5 AB:58 AC:3C C9:06   -H

[Victor_M]

@flyingpenguin Ik heb het gevoel dat jouw ketel nog reageert op de aan/uit thermostaat aansluiting of dat hij in maintenance mode staat.

Als ik in de log file kijk zie ik het volgende gebeuren:
- Het verzoek voor de 5 graden ketelwater komt binnen.
- Even later wordt het brander vermogen op 0% gezet (07:00)
- Weer later gaat de pomp uit (93:FF)

Wat me opvalt is dat na het terugschakelen van het vermogen de ketel in de status 0A komt. Dit is het 'anti pendel' programma. Dit is er voor om te zorgen dat als de ketel stopt met stoken er voldoende tijd gewacht wordt voordat er opnieuw gestart wordt. Maar dit betekend dus ook dat er 'iets' anders vraagt voor warmte.

Als de anti pendel tijd voorbij is gaat de ketel vol stoken, zonder dat er brander vermogen wordt gevraagd, nog steeds 07:00.

Kan je controleren hoe het 'schoorsteen mannetje' schakelaar staat ? Anders eens de draadbrug op de aan/uit thermostaat aansluiting verwijderen ? (Die hoort er wel te zitten, want hij zit er bij mij ook).

[flyingpenguin]

Heb de draadbrug op de bovenste 2 punten losgekoppeld.

Schoorsteenmannetje stond / staat naar beneden (dus vgm niet in service mode):



En nog een keer de logs waarin het lijkt dat bij schakelen naar 5 graden de zaak in standby mode belandt (0H) en de temperatuur niet verder daalt terwijl er wel een aantal radiatoren open staan..

code:

log s

System Logging set to Solar Module only

->
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:3A 82:00 83:02 85:04 86:78 8A:FE 90:7B 93:00 A3:07 A4:2C A6:28 A8:39 AA:EC AB:05 AC:3C C9:07   0y
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:3A 82:00 83:02 85:04 86:78 8A:FE 90:7B 93:00 A3:07 A4:2C A6:28 A8:39 AA:EC AB:05 AC:3C C9:06   0y
Setting boiler flow temperature to 5 C
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:3A 82:00 83:02 85:04 86:78 8A:FE 90:7B 93:00 A3:07 A4:2C A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0y
Publishing boiler data via MQTT
01:28 04:00 05:04 07:4D 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:07 A4:2C A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0y
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:4D 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:07 A4:2C A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0y
01:3C 04:00 05:04 07:4D 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:00 A4:2C A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0A
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:00 A4:2C A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0A
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2C A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2C A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2D A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2D A6:2C A8:39 AA:EC AB:05 AC:28 C9:06   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2D A6:2C A8:39 AA:EC AB:05 AC:28 C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2D A6:2D A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2D A6:2D A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2D A6:2D A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2C A6:2D A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2C A6:2D A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2B A6:2D A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2B A6:2D A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2B A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2A A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2A A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2A A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2A A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2A A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2A A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:2A A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:29 A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:29 A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:29 A6:2A A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:00 A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:28 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:29 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:27 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:28 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:05 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:01 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
01:3C 04:00 05:04 07:00 73:52 78:07 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H
Publishing boiler data via MQTT
01:3C 04:00 05:04 07:00 73:52 78:04 | 81:3A 82:00 83:A0 85:74 86:78 8A:FE 90:7B 93:FF A3:03 A4:27 A6:26 A8:39 AA:EC AB:05 AC:3C C9:00   0H

[Victor_M]

@flyingpenguin Ik heb eens naar de laatste log gekeken, maar ik denk dat, dat goed gaat.

Op het moment dat de vraag naar 5 graden gaat is de flow temp 44 graden (A4:2C) de retourtemperatuur is ook 44 graden (A6:2C) dus er is weinig warmte 'gebruik'. De pomp draait dan nog even na (93:00). Als de pomp stopt (93:FF) is de flow temp 40 graden (A4:28) de retourtemperatuur is ook 40 graden (A6:28). 4 graden afkoeling in 4 minuten is niet vreemd.

Maar omdat de pomp nu stil staat zal de temperatuur niet snel dalen. Aan het einde van de log file is hij 39 graden (A4:27) retour is 38 graden (A6:26). Klinkt me niet raar in de oren omdat de pomp stil staat....

[flyingpenguin]

Da's mooi. Loos alarm dus.

Wel raar dat MQTT zegt dat de pomp aan staat. Kan het zijn dat in die melding iets niet wordt opgepikt?

[Victor_M]

@flyingpenguin Ik heb eens een tijdje met MQQT explorer gekeken, maar ik zie gewoon de pomp aan en uit gaan. Houd er wel rekening mee dat, dat pas gebeurd als de gevraagde watertemperatuur onder de 10 graden komt.

[flyingpenguin]

Ah kijk.. dat verklaart een hoop!

[Victor_M]

Zojuist versie 1.9.10 gepubliceerd. Daar zitten de volgende verbeteringen in:
- Correctie van de temperatuurwaarden, kon wel tot 8 graden verschil zitten tussen de waarde op de bus en wat de moduline IV/30 op het scherm toonde.
- De Web GUI wat opgeschoond, voornamelijk ongebruikte zaken verwijderd. Rapporteert nu ook de buitentemperatuur en burner power.
- Bug fixes en debug opgeschoond.
- Status logging van de 0xF0 berichten (log s).

De 0xF0 lijken extra informatie te bevatten, maar ik heb nog geen idee of er iets bruikbaars in zit.

[flyingpenguin]

Kreeg via Github de melding dat er een nieuwe versie is. De moeite waard tov. versie 4 november?

[Victor_M]

Is dezelfde code, ik kreeg de vraag of het project ook via 'gitpod.io' te bouwen is. Ik heb die (nog niet werkende) configuratie toegevoegd, maar ik had me niet gerealiseerd dat, dat een nieuwe release triggerde. Ik heb de release weer weggehaald. Excuses voor de verwarring.

[nighthunter]

Victor_M schreef op maandag 14 oktober 2019 @ 18:42:
Ik heb ook zitten kijken naar de 'Nefit easy control adapter' zitten kijken, die zet het iRT protocol om naar een EMS-bus. Maar mijn huidige thermostaat (Moduline IV) doet geen EMS, dus dat is wat lastig.
https://tweakers.net/pricewatch/402359/nefit-easy-connect.html

Recentelijk heb ik zowel de Bosch Easy Connect en Nefit OMS-OT aangeschaft zodat ik eindelijk een OpenTherm thermostaat kan gebruiken (iRT->EMS-OT). Dit aangesloten en werkt eigenlijk prima, ketel moduleert en kan Tapwater/CV setpoint instellen.

Maar nu zat ik eens te denken, stel men zou EMS-ESP aansluiten op de Bosch Easy Connect om passief te luisteren, dan zou het toch mogelijk moeten zijn de Moduline Thermostaat met iRT te blijven gebruiken?
Er staat natuurlijk in de handleiding dat niet kan, maar is dat meer onder het motto van '2 schippers aan het roer' of is het technisch niet haalbaar door de stroom gestuurde bus?

Offtopic: Heeft iemand ervaring met EMS-ESP op de Bosch Easy Connect?
In mijn geval heb ik namelijk 3 protocol keuzes:
1. iRT-ESP op de iRT bus van de ketel
2. EMS-ESP op de EMS bus van de Bosch Easy Connect
3. OpenTherm Gateway op de OpenTherm bus van de Nefit OMS-OT
En vroeg mij eigenlijk af welke van de 3 het meeste potentie bied.

[Victor_M]

@nighthunter Zo wel de een iRT thermostaat als de adapter gaat volgens mij niet werken. Zowel de adapter als de thermostaat gaan op adres '1' zenden. Omdat de iRT bus door de boiler ge-poll'ed wordt zullen ze beide gelijktijdig proberen te zenden. Afgezien van het 'elektrische' probleem heeft de boiler maar 1 register per setting. Dus als beide apparaten het brander vermogen gaan instellen wordt het een zooitje...

Maar waarom een OT thermostaat op een Nefit ketel ? Wat is het uiteindelijk doel ?

[ranjo]

Wat een gaaf topic! ik woon nu 3 jaar in een huis met Nefit Ecomline Excellent HRC22 uit 2004. Hier zit een nieuwere witte UBA 4001 in. Ik vind dat we een veel te hoog gasverbruik hebben, dus ben aan het kijken op welke vlakken er verbeteringen door zijn te voeren. We begonnen met 1800 kuub per jaar (2 kapper uit 1986). Het lijkt er overigens op dat we door nieuwe spouwmuurisolatie al naar 1300 kuub uit gaan voor dit jaar

Met een leeftijd van 16 jaar heb ik een oude ketel in huis, maar ik heb vanuit verschillende plekken vernomen dat deze ecomlines erg degelijk zijn en dat ik de 20 jaar zeker wel zou moeten halen. Omdat ik door het thuiswerken eigenlijk met een zoneregeling aan de gang zou willen, twijfel ik of ik naar een andere thermostaat moet gaan. Ik heb nu een Moduline 30. Ik zou naar een aan/uit thermostaat kunnen gaan, of ik stap over naar opentherm met 2 converters om toch op het IRT protocol uit te komen.

Maar aanhaken in dit project is ook gaaf. Uiteindelijk zou ik de volgende dingen nog willen kunnen met deze ketel:

• Uitlezen temperaturen, stookgedrag (heb nu veel last van pendelen, maar zou willen weten waarom)
• Aan / uitzetten warm water, want dat hebben we alleen 's avonds nodig (in de keuken hebben we een inbouwboiler)
• Aansturen CV vanuit meerdere zones
• Niet te hoge kosten (bijna 90 euro aan converters om bij opentherm uit te komen vind ik best veel voor een ketel die nog maar "een paar jaar" mee gaat

Als ik het warm water wil kunnen regelen, kom ik volgens mij al op tx_mode 5 uit? wie in dit topic gebruiken deze allemaal? en wat gebruiken jullie dan als thermostaat, hoe zijn de ervaringen? ik snap dat dit project een hoog experimenteer gehalte heeft maar dat is alleen maar leuk

[Victor_M]

@ranjo Klinkt als een heel bekend verhaal. Hier ook een huis gekocht met een Ecomline. Meerdere ruimtes en een stukje verhuurt. Als we op vakantie gingen moest de thermostaat in de woonkamer op 20 graden blijven staan anders kreeg de huurder het koudt. Met als gevolg een hoge gasrekening.

Ik heb eerst een FHT-8 kitje van conrad gekocht ( FHT8 ). Met een ketel sturing. maar dat was een aan/uit model en had erg veel last van overshoot. De FHT-8 set van conrad bestaat uit individuele draadloze thermostaten en motor gestuurde radiator knoppen. De draadloze thermostaat stuurt iedere 2 minuten een 'openingswaarde' tussen 0-100% naar de radiatorknop.

Mijn eerste modificatie was een oude NSLU-2 met een CulFw USB stick ( cul ). Deze ontving de openingsgraad van de verschillende ruimten en stuurde via een FS-20 schakelaar de aan/uit thermostaat aan in een soort van PWM modes, 'x' aantal minuten aan in een interval van 15 minuten. Dit werkte wel redelijk maar had nog wel last van over (en under) shoot.

Toen kwam ik de EMS-ESP gateway van BBQKees tegen op het internet en zonder goed te lezen besteld, dat werkte niet op een UBA4000 en zo begon het 'avontuur' van de iRT-ESP.....

Wat ik op dit moment gebruik is nog steeds de oude NSLU-2 met CulFw USB stick. Deze publiceert via MQTT de openingsgraad van de verschillend radiatorknoppen die door hun lokale FHT-8 thermostaat worden aangestuurd.

Op een ander linux 'doosje' heb ik een python scripje draaien wat de openingsgraad en de buitentemperatuur gebruikt om de watertemperatuur voor de Ecomline te berekend en dan naar de iRT-ESP stuurt.

iRT-ESP stuurt dan de ketel aan via het iRT protocol. de iRT-ESP gebruikt een PID regeling om de ketel zo te moduleren dat deze de gewenste temperatuur aanhoud. Ik gebruik zelf niet de warm water aan/uit omdat de ketel 's nachts eigenlijk nooit aanslaat om het warm water te verwarmen. Maar het is via de iRT-ESP mogelijk om het warm water aan en uit te zetten via MQTT.

Op een dag als vandaag (1 a 2 graden) draait de ketel eigenlijk de hele dag op een lage modulatie. Uitgaande water is ongeveer 40 graden en retour zo'n beetje 35 graden. De temperatuur in de woonkamer schommelt tussen de 20 en 21 graden, maar omdat de radiatoren constant warm zijn voelt het niet kil aan.

Het voordeel van een iRT interface kit van BBQKees ( interface ) is dat deze weer terug te bouwen is naar een EMS-ESP interface waardoor deze weer op een nieuwere Nefit/Bosch ketel te gebruiken is.

Waar ik nog wel aan zit te denken is om een Relais aan de iRT-ESP te koppelen die kan terug schakelen naar mijn Moduline 30 als er iets mis gaat (bijv. als de MQTT niet meer reageert).

Ik ben al aan het kijken voor een vervanging van de FHT-8 thermostaten, maar heb nog niet iets vergelijkbaars gevonden. Het homatic system ( Radiatorthermostaat ) lijkt er op maar ik weet niet of die ook zonder hun centrale te gebruiken zijn (en ze zijn vrij duur).

Volgens mij is het met de Moduline 30 ook mogelijk om het warm water via het klok programma aan en uit te zetten.

[ranjo]

Dat is een helder verhaal. Ik denk dat het aanschaffen van de iRT kit wel een goede is. Ook om in eerste instantie het gedrag van de Moduline beter te begrijpen.(Ik vind hem nogal raar opstarten in de morgen, veel pendelen terwijl ik daar geen reden voor zie) En wellicht dat ik later dan zelf actief de ketel kan gaan aansturen via de iRT-ESP.

Het klopt dat de Moduline 30 het warm water kan schakelen, echter is dat gekoppeld aan het dagprogramma die er in staat. Je kan daar een Eco temperatuur aangeven die je in theorie dus als nachtverlaging kan instellen. Nadeel voor onze situatie (op dit moment: Corona, thuiswerken) is dat we rond 08:00 uur al in temperatuur omhoog willen. Terwijl we pas om 20:00 uur warm water nodig hebben (we douchen uitsluitend 's avonds, kookkraant in de keuken). Ik moet nog uitzoeken hoe lang het duurt voordat de warm water boiler fatsoenlijk warm water levert als deze pas net is aangezet. (ergens heb ik gelezen dat de boiler 10 kuub gas per maand kost om warm te houden)

Als ik jou goed begrijp bereken je dus aan de hand van verschillende slimme radiatorknoppen een modulerende waarde die je naar de ketel stuurt. Interessant! een extra relais om te schakelen naar de moduline 30 zou fijn zijn. Ook als mijn MQTT server vastloopt is het fijn om een failover te hebben (zeker als ik niet thuis ben en mijn vrouw alleen is..).

Er zijn volgens mij wel zigbee thermostaatknoppen die aangeven in hoeveel % ze open staan. (zoals deze Tuya https://www.zigbee2mqtt.io/devices/TS0601_thermostat.html ) en met zigbee2mqtt zou je deze informatie ook in MQTT kunnen krijgen.

Bestelling voor iRT-ESP is geplaatst

[ Voor 9% gewijzigd door ranjo op 10-12-2020 10:05 ]

[ranjo]

Het bordje is binnen en heb hem eens aangesloten (geflashed met IRT-ESP version 1.9.10.20110420) . Voorlopig wil ik het nog even houden op de passive modus (leuk dat die trouwens nu ook op de web interface is in te stellen ). Bij een log J krijg ik veel van dit soort regels:

code:

(02:56:20.947) irt_rawTelegram: 40: 84 FC 5D 08 01 90 59 3E DA 73 52 25 43 78 01 FF AD 73 52 25 43 78 07 FF A1 01 90 1F F9 61 82 DB 71 F0 A3 3D EA 5A 8A BB CF F2 84 BF 4E C2 01 90 06 6F 39 01 2A 36 8D 07 00 92 7D 01 90 2E 59 B1
(02:56:20.950) irt_otherTelegram: 40: 84 FC 5D 08 01 90 59 3E DA 73 52 25 43 78 01 FF AD 73 52 25 43 78 07 FF A1 01 90 1F F9 61 82 DB 71 F0 A3 3D EA 5A 8A BB CF F2 84 BF 4E C2 01 90 06 6F 39 01 2A 36 8D 07 00 92 7D 01 90 2E 59 B1
Error! Unable to read the iRT bus.

Het zijn telkens setjes die beginnen met "40:" de rest van de data is telkens iets anders. Maar de gegevens tussen irt_rawTelegram en irt_otherTelegram zijn wel altijd het zelfde.

Wat zou voor mij nu een logische stap zijn om verder te gaan onderzoeken? ik heb een osciloscoop bij de hand als het nodig zou moeten zijn om te controleren of het signaal goed door komt. Daarmee kan ik dan misschien bepalen of ik een andere weerstand nodig heb. De thermostaat is denk ik ~12 meter weg.

Ik vond trouwens de "Shower Alert" wel erg interessant zijn er hier ervaringen mee? zowel op technisch vlak als hoe de andere personen in het huishouden hier mee omgaan?

[ Voor 11% gewijzigd door ranjo op 16-12-2020 23:26 ]

[vso]

ranjo schreef op woensdag 16 december 2020 @ 23:23:
Het bordje is binnen en heb hem eens aangesloten (geflashed met IRT-ESP version 1.9.10.20110420) . Voorlopig wil ik het nog even houden op de passive modus (leuk dat die trouwens nu ook op de web interface is in te stellen ). Bij een log J krijg ik veel van dit soort regels:

code:

(02:56:20.947) irt_rawTelegram: 40: 84 FC 5D 08 01 90 59 3E DA 73 52 25 43 78 01 FF AD 73 52 25 43 78 07 FF A1 01 90 1F F9 61 82 DB 71 F0 A3 3D EA 5A 8A BB CF F2 84 BF 4E C2 01 90 06 6F 39 01 2A 36 8D 07 00 92 7D 01 90 2E 59 B1
(02:56:20.950) irt_otherTelegram: 40: 84 FC 5D 08 01 90 59 3E DA 73 52 25 43 78 01 FF AD 73 52 25 43 78 07 FF A1 01 90 1F F9 61 82 DB 71 F0 A3 3D EA 5A 8A BB CF F2 84 BF 4E C2 01 90 06 6F 39 01 2A 36 8D 07 00 92 7D 01 90 2E 59 B1
Error! Unable to read the iRT bus.

Het zijn telkens setjes die beginnen met "40:" de rest van de data is telkens iets anders. Maar de gegevens tussen irt_rawTelegram en irt_otherTelegram zijn wel altijd het zelfde.

Wat zou voor mij nu een logische stap zijn om verder te gaan onderzoeken? ik heb een osciloscoop bij de hand als het nodig zou moeten zijn om te controleren of het signaal goed door komt. Daarmee kan ik dan misschien bepalen of ik een andere weerstand nodig heb. De thermostaat is denk ik ~12 meter weg.

Ik vond trouwens de "Shower Alert" wel erg interessant zijn er hier ervaringen mee? zowel op technisch vlak als hoe de andere personen in het huishouden hier mee omgaan?

ik zou eens een paar dagen loggen .. de data in een CSV --> excel in trappen en kijken welke waardes constant zijn en welke waardes wijzigen..

Het helpt als je tegelijkertijd wat waardes v.d ketel opschrijft .. (druk, temp in huis ..etc etc ..)

Hierna trap je de temp naar 30 graden of zet je hem uit voor periode(s) van 5 minuten ..
je keteldruk laten zakken is ook geen issue .. lijkt mij ..

Het helpt als je de thermostaat loskoppeld en de gelogde data replay-ed naar de thermostaat .. zeker als je de telegram data kan beinvloeden .. en wat Victor_m gemaakt heeft .. zou je ook goeie aanwijzingen kunnen geven

[Victor_M]

@ranjo Misschien ten overvloede, maar de interface is gewoon aangesloten op de twee draadjes naar de thermostaat ?

Van het stukje signalering kan ik niet echt chocola maken.

Als je met de oscilloscoop wil kijken; Ik heb in de wiki een plaatje van een scoop beeld staan staan:https://github.com/Victor...iki/How-the-iRT-bus-works Ik weet niet zeker of de onderdeelnummers van mijn schemaatje op: https://github.com/Victor-Mo/IRT-ESP overeenkomen met de BBQKees interface.

Ik begin meestal met even met meten na de twee ontstoor spoeltjes L1 en L2 afhankelijk van de polariteit van de aansluitdraden zal er op 1 van de 2 een signaal zichtbaar moeten zijn. Daarna het punt tussen D3 en R13.

Aan de 'achterkant' van C4 en C5, richting de opamp, staat het signaal wat richting de comparator gaat. Hier staat het detectieniveau en de puls. Als je een twee kanaals scope heb kan je dan precies zien waar beide signalen 'snijden' en of het detectie niveau te hoog of laag is. Ook de uitgang van de opamp is interessant (signaal kant van R7).

Schroom niet om wat plaatjes te posten !

[tado]

Interessant topic, waar ik misschien aan kan bijdragen:

Het Nefit iRT (UBA) protocol zou gelijk moeten zijn aan het Buderus UBA protocol. Misschien is daar internationaal meer over te vinden? (vooral in Duitsland zou daar een redelijke customer base moeten zijn, dus misschien even in het Duits googlen ?)

Daarnaast ondersteunt de tado thermostaat native het Nefit iRT (UBA) protocol, en zou je dus ook gebruik kunnen maken van de tado cloud API om zo waarden als boiler output temperature te kunnen uitlezen. Minder interessant misschien dan het protocol zelf helemaal proberen te doorgronden, maar misschien wel effectiever ?

[Victor_M]

@tado Bedankt voor de informatie, maar ik heb al uitgebreid gezocht in de duitse fora en daar is bijna niets te vinden over het UBA / iRT protocol.

Nu heb ik al aardig wat van het protocol kunnen reverse engineeren https://github.com/Victor-Mo/IRT-ESP/wiki/iRT-Telegram-Types. Maar het detectie circuit blijft lastig / gevoelig.

Dus als je het schema van het interface circuit van de Tado voor de iRT bus kan posten hou ik me aanbevolen !

[tado]

Victor_M schreef op donderdag 17 december 2020 @ 15:19:
@tado Bedankt voor de informatie, maar ik heb al uitgebreid gezocht in de duitse fora en daar is bijna niets te vinden over het UBA / iRT protocol.

Nu heb ik al aardig wat van het protocol kunnen reverse engineeren https://github.com/Victor-Mo/IRT-ESP/wiki/iRT-Telegram-Types. Maar het detectie circuit blijft lastig / gevoelig.

Dus als je het schema van het interface circuit van de Tado voor de iRT bus kan posten hou ik me aanbevolen !

Helaas heb ik zelf geen toegang tot onze source-code, en zelfs als zou ik dat hebben dan zou ik dat niet hier kunnen plaatsen.

Dit kan misschien helpen:
Met tado kunt u verwarmingscircuits aanpassen via het installateursmenu. Ook kunt u warmwatersturing aan/uit zetten.
Zie: www.tado.com/professional-manuals (HWx of HWv voor warm water sturing, HC01, HC02 voor verwarmingscircuit)

Misschien kunt u op die manier het iRT protocol reverse engineeren (door de communicatie tussen de tado en de ketel te sniffen) ?

[Grunz]

Hallo,

Ik heb een alternatief circuit gemaakt voor het uitlezen van mijn Nefit Ecomline wat in serie staat met (dus aan de datacommunicatie terminals) ipv parallel over de thermostaat. Zie hier



Gezien dat de interface stroomgestuurd is heeft de thermostaat hier geen last van, en er hoeft ook niet met mega-ohms gegoocheld te worden

Tot zover het succes. Ik ben nieuw met Home Assistant maar krijg het niet zo aan de praat als in de handleiding van bbqkees (https://bbqkees-electroni...istant-configuration.html).

Het opzetten van de MQTT broker lukt, en met de sensor-config van mafradon krijg ook de temperaturen e.d. te zien op de overview, maar alleen als ik bij irt-esp 'home' invul bij base, 'homeassistant' werkt niet (met aanpassing van de config natuurlijk).

Bij het instellen van de MQTT integration krijg ik wel 'Success!' maar geen devices. Kan iemand me in de juiste richting sturen?

[Grunz]

Met de files bij het project heb ik het met de hand aan de gang nu. Geeft veel inzicht!

@Victor_M Hoe werkt die handterminal? Antwoord die op 02 of 03? En wat leest die uit?

[Victor_M]

@Grunz Wat de hand terminal precies aan berichten stuurt ben ik nog niet achter. De huidige interface werkt niet, als zowel de Nefit hand terminal en de thermostaat aangesloten is.

Dat is 1 van de redenen dat ik met een nieuwe interface was was begonnen. Dit is wat ik op dit moment heb:

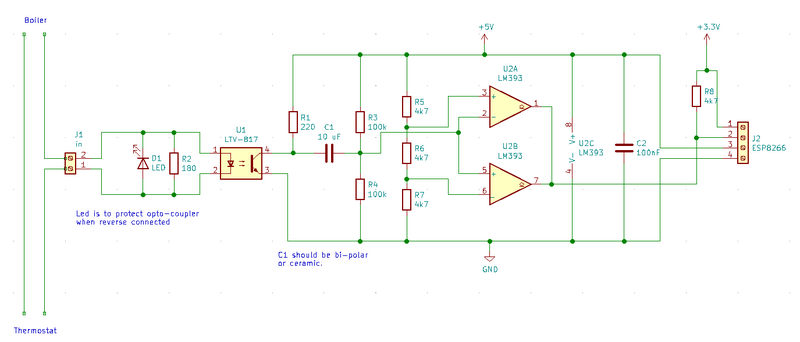

Ik moet het schemaatje nog na lopen hoe goed het na te bouwen ivm de toleranties in de verschillende componenten.

Maar dit zou samen moeten werken met de handterminal. Ik vermoed dat de handterminal adres 0 gebruikt, maar dat gaan we zien.

De handterminal laat niet heel veel meer zien, ik heb even twee plaatjes toegevoegd:

[Grunz]

@Victor_M Mooi circuit! Optische scheiding is wel luxe. Kwa toleranties zit het wel goed zo te zien. Voltage drop is ongeveer gelijk aan 47Ω dus dat zal ook geen problemen geven.

Je zou je +5V nog kunnen elimineren en gewoon op de 3V3 van de ESP kunnen draaien.

Blijft de thermostaat wel werken als je de terminal aansluit?

[Victor_M]

Nog even bezig geweest met het nieuwe schema en de Nefit handterminal. Eindelijk (na wat modificaties) wat traces kunnen maken met de Nefit hand terminal, een moduline IV en de nieuwe interface. De data die van de Handterminal afkomt lijkt anders de dan gewone signalering. Maar kan ook zijn dat misschien nog niet alles gedetecteerd wordt ...

Alles blijft gewoon werken als de handterminal aangesloten is.

[soepah]

nighthunter schreef op vrijdag 4 december 2020 @ 20:04:
[...]

Recentelijk heb ik zowel de Bosch Easy Connect en Nefit OMS-OT aangeschaft zodat ik eindelijk een OpenTherm thermostaat kan gebruiken (iRT->EMS-OT). Dit aangesloten en werkt eigenlijk prima, ketel moduleert en kan Tapwater/CV setpoint instellen.

Maar nu zat ik eens te denken, stel men zou EMS-ESP aansluiten op de Bosch Easy Connect om passief te luisteren, dan zou het toch mogelijk moeten zijn de Moduline Thermostaat met iRT te blijven gebruiken?
Er staat natuurlijk in de handleiding dat niet kan, maar is dat meer onder het motto van '2 schippers aan het roer' of is het technisch niet haalbaar door de stroom gestuurde bus?

Offtopic: Heeft iemand ervaring met EMS-ESP op de Bosch Easy Connect?
In mijn geval heb ik namelijk 3 protocol keuzes:
1. iRT-ESP op de iRT bus van de ketel
2. EMS-ESP op de EMS bus van de Bosch Easy Connect
3. OpenTherm Gateway op de OpenTherm bus van de Nefit OMS-OT
En vroeg mij eigenlijk af welke van de 3 het meeste potentie bied.

Ik weet niet of je al je keuze hebt gemaakt, en of je wat aan mijn antwoord heb (stuit hier per toeval op )
Hier draait sinds een jaar ongeveer de EMS-ESP op een ESP, via de print van BBQKEES aangesloten op een Nefit Easy Connect adapter aangesloten op de iRT bus van mijn Nefit ketel & thermostaat (die praten dus iRT, en de Easy connect zet het voor de EMS-ESP om in EMS communicatie. (Zo'n ding:, voor weinig op marktplaats te vinden als je zoekt & geduld hebt).

[avdpeijl]

soepah schreef op woensdag 10 februari 2021 @ 20:11:
[...]

Ik weet niet of je al je keuze hebt gemaakt, en of je wat aan mijn antwoord heb (stuit hier per toeval op )
Hier draait sinds een jaar ongeveer de EMS-ESP op een ESP, via de print van BBQKEES aangesloten op een Nefit Easy Connect adapter aangesloten op de iRT bus van mijn Nefit ketel & thermostaat (die praten dus iRT, en de Easy connect zet het voor de EMS-ESP om in EMS communicatie. (Zo'n ding:[Afbeelding], voor weinig op marktplaats te vinden als je zoekt & geduld hebt).

Heb jij aan de cv-kant dan nog een thermostaat in serie (er tussen) draaien?
Zodra ik de Nefit converter hierop aansluit, schakelt de Ecomline IV thermostaat zich uit.

[Victor_M]

avdpeijl schreef op zondag 30 oktober 2022 @ 14:35:
[...]


Heb jij aan de cv-kant dan nog een thermostaat in serie (er tussen) draaien?
Zodra ik de Nefit converter hierop aansluit, schakelt de Ecomline IV thermostaat zich uit.

Volgens mij is het idee dat alles 'EMS bus wordt. De CV ketel aansluiting (iRT) gaat rechtstreeks de converter in. Daarna hangt er een EMS thermostaat aan (een moduline 300 of 400 kan ook EMS 'praten') en parallel aan de EMS thermostaat hangt dan het printje. (Een moduline IV is iRT only)

[avdpeijl]

Enige oplossing is dan dmv optische scheiding een split te maken aan de iRT zijde?
Heb jij nog een update op jouw schema beschikbaar?

De CV draait hier op weersafhankelijke module, dat zal wellicht met een moduline 400 weer niet werken.
(andere optie is dan Nefit Easy maar de buitentemperatuur wordt dan van internet geplukt = minder nauwkeurig)

[soepah]

avdpeijl schreef op zondag 30 oktober 2022 @ 14:35:
[...]


Heb jij aan de cv-kant dan nog een thermostaat in serie (er tussen) draaien?
Zodra ik de Nefit converter hierop aansluit, schakelt de Ecomline IV thermostaat zich uit.

Ik heb inderdaad de CV ketel en de Thermostaat beiden eraan 'hangen'.

code:

IRT Kant               ||              EMS kant

CV Ketel -------Converter------ EMS-ESP
                         |
                         | - Thermostaat (Moduline 300)

Bovenstaande gaat goed hier.
Definieer "Gaat uit"?
Ik zie je thermostaat wel onder "Niet ondersteunde thermostaten" staan, geen idee waarom / wat. misschien met wat info dat het wel werkbaar is? Welke ketel heb je en is hij EMS ready? Als de ketel<-> thermostaat geen IRT/EMS praten dan houd het op. Je EMS-ESP kan geloof ik een thermstaat simuleren https://github.com/emsesp/EMS-ESP32/issues/151 dus je zou evt met een 'web-thermostaat' kunnen (of een andere domme thermostaat overrulen middels MQTT.

[ Voor 1% gewijzigd door soepah op 31-10-2022 19:52 . Reden: leet ascii art ]

[avdpeijl]

Bedankt voor jullie feedback. Mijn geplande inrichting was:

code:

IRT kant                                                                   EMS kant

Nefit Ecomline HR ------ Thermostaat (Moduline IV) ------ Converter ------ EMS-ESP

Dit blijkt dus niet te werken. Ik gok dat met een optocoupler het lukt om de thermostaat actief te houden, maar wellicht dat het verkeer op de lijn ook weer problemen geeft (hij 'gaat uit' -> display valt uit, lijkt niet meer te functioneren).

Jouw setup zal dan de oplossing voor mijn setup kunnen worden.
Ik ga op zoek naar een Moduline 300/400 met de hoop dat de externe thermometer dezelfde weerstand heeft. Wil graag een Nefit thermostaat aanhouden, om de cv-ketel modulerend te kunnen laten functioneren en weersafhankelijk te sturen.

[Victor_M]

Van de moduline 300 en 400 heeft alleen de 400 de weesafhankelijke regeling. Meestal zijn ze redelijk goedkoop op Marktplaats te vinden.

Ik heb zelf geen tijd gehad om aan een alternatief schema te werken. Maar het schema van @Grunz schijnt goed te werken, zie ook: https://github.com/Victor-Mo/IRT-ESP/issues/14 Maar dat is om alleen passief mee te luisteren.

[flyingpenguin]

Hallo allemaal. Verhuisd deze zomer en er hangt een opentherm ketel, dus heb het irt kastje over. Gratis afhalen in Oegstgeest (even PB voor overleg); heeft iemand er nog lol van hoop ik. Grt, Joost

[Wappiemonster]

flyingpenguin schreef op dinsdag 1 november 2022 @ 17:37:
Hallo allemaal. Verhuisd deze zomer en er hangt een opentherm ketel, dus heb het irt kastje over. Gratis afhalen in Oegstgeest (even PB voor overleg); heeft iemand er nog lol van hoop ik. Grt, Joost

PB gestuurd! Ik heb wel interesse.

[ikeman420]

@Victor_M Ik heb met veel aandacht jou meesterwerk aanschouwd in dit topic, puik werk! Ik wil slechts een nest aan mijn ecomline hr excellent hangen maar krijg dit niet aan de praat. De IRT/EMS bosch easycontrol converter herkent de thermostaat niet. Terwijl meerdere mensen met gelijke setup mij zijn voorgegaan.

Gezien jij veel apparaten onder de loep hebt genomen weet jij wellicht of er verschillende implementaties van het IRT protocol zijn afh. van de UBA versie?

En wellicht ook andere implementaties in de bosch easy control van het EMS protocol waardoor OT converter van nefit er niet mee om kan gaan?

Het gekke is dat de thermostaat (google Nest) geen OpenTherm error heeft dus die lijkt wel data binnen te krijgen.

Is mij ook nog steeds niet duidelijk of aansluiting 1 & 2 op de ketel doorverbonden moeten zijn wanneer je ook aansluiting 3 en 4 gebruikt?

[ Voor 18% gewijzigd door ikeman420 op 18-12-2023 16:18 ]

[Victor_M]

@ikeman420 Het iRT protocol is inderdaad wat 'temperament' vol. Maar dat heeft bij mijn interface printje voornamelijk te maken met het feit dat de iRT bus een stroomlus protocol is en ik spanning probeer te detecteren. Maar ik zou van Nefit zijn eigen 'Nefit Easy Connect adapter' niet verwachten dat die daar problemen mee heeft.

Op protocol nivo zit er niet echt veel verschil in.

Als je nog een Moduline 300 of 400 heb liggen, die doet namelijk zowel iRT als EMS, zou je die na de adapter kunnen aansluiten om te kijken of het dan nog werkt. dan dan krijg je:
Ecomline <--> Nefit Easy Connect adapter <--> Moduline 300/400

Het is inderdaad een misverstand dat je aansluiting 1 & 2 moet doorverbinden. Als je dat doe, gaat de ketel continu branden. Waar dat misverstand vandaan komt is dat er af fabriek een plastic draadje onder geschroeft werd.

[ikeman420]

@Victor_M Dank voor je reactie.

Heb uiteindelijk een nefit moduline easy thermostaat met een oudere versie van de connect adapter gekocht via marktplaats. Die werkte gelijk na aansluiten. Heb daarna de nest met irt converter geprobeerd en deze connect adapter deed alsof hij de thermostaat wel herkende maar de ketel slaat niet aan. Ook leek het vanaf de nest dat warm water vraag altijd aan was. Heb al het OT spul weer verkocht/teruggebracht en heb de nefit moduline easy thermostaat gehouden, niet zo mooi maar werkt ook prima.

Nog een ander vraagje; weet jij of met een modulerende thermostaat de instelling van de knoppen 'radiator water temperatuur' en 'ketel vermogen' nog gelden op de ketel of worden die overruled door de thermostaat?
