Hoi mede Tweakers!
Wij krijgen medio december de sleutel van ons nieuwe huis en als domotica fanaat is dit het startsein om alles anders aan te pakken, De meterkast moet namelijk toch gedaan worden en ik heb het vrouwtje ook zo gek gekregen dat KNX een Go heeft!
Nu heb ik het KNX topic al een aantal maal heen en weer doorgelezen en ben ik begonnen aan een grote Excel sheet met een totaal begroting en actielijst. Ik heb zelf een MKB IT achtergrond en de laatste 3 jaar script ik van alles aan elkaar bij een iets grotere omgeving, dus heb er erg veel zin in.
Overigens heb ik bewust even gekozen om mijn verhaal in een los topic te gieten voor het overzicht en om het grotere topic hier niet mee te spammen.
Ik had zelf mijn oog laten vallen op deze kast: https://www.vekto.nl/18-18-18-modules-ip65-639x432x160-mm (hier wilde ik er 2 naast elkaar hangen om het groepenwerk te scheiden van de KNX spullen). Ik wil dan bij de "groepen" kast wel de voeding en schakel / dimmodules toevoegen. In de 2e kast komt dan bijvoorbeeld alleen de spullen voor de verwarming, rolluiken en mijn Tinkerboard Pi.
Verder als onderdelenlijst heb ik staan:
Voor in de kamers wilde ik de standaard stopcontacten van Jung gebruiken, als voorbeeld zou een slaapkamer dan onderstaande omvatten:
Ik wilde op de begane grond en de eerste verdieping dan een net verlaagd plafond maken van 15cm met her en der strategisch geplaatste "luiken". Via die luiken kan ik dan snel toegang krijgen tot alle buizen (hier zullen de trekdozen komen). Deze luiken wilde ik vierkant maken, bijvoorbeeld twee maal een plaat van 40x40cm en de bovenste plaat 45 graden draaien. Zo kan je de plaat in het plafond drukken, een stukje draaien en dan laten zakken. Als ik hier dan gelijk een led lamp in maak en de platen mooi afwerk heb je gelijk een aantal gave dimbare lampen in huis.
Nu ben ik nog wel steeds een noob op KNX gebied, van elektra ken ik de basis wel redelijk. Maar ik zit natuurlijk met 200 vragen nog... Ik heb op Google geprobeerd te achterhalen hoe nu vanaf de aardlek/automaten de stroom naar de KNX spullen gaat. Ik kom veel foto's tegen van los gebouwde kasten of van ontplofte spaghetti fabrieken haha. Kwa patchwerk was ik altijd redelijk autistisch en moest alles netjes en strak met klittebandjes vast. Om dit principe niet te ver los te laten zou ik dus met de elektra het ook netjes willen houden.
Ik wil met KNX eerst de basis maken, dus dat is het centraaldoos principe maar dan op de KNX manier. Dit zal inhouden enkel pushbuttons en gewone stopcontacten in de muur. In de meterkast komt dan alles bij elkaar en wordt het aangesloten. Voor de stopcontacten ben ik naar iets opzoek waarmee ik een soort patch principe zou krijgen. Dit zou het voor de toekomst dan eenvoudig maken als ik dim/schakelactoren wil bijplaatsen. De pushbuttons worden enkel bedraad met de buskabel, dus dit loopt al apart. En de schakelactoren die op het boodschappenlijstje staan zullen worden gebruikt voor de lampen. Op die manier kan je dus een knop in drukken en gaat het licht aan. Op de stopcontacten staat altijd spanning omdat deze doorgelusd zijn naar een groep (uiteraard wel verdeeld over de groepen).
Om het wat makkelijker te maken heb ik de vragen die hier boven in het verhaal staan en wat extra even opgesomd (management samenvatting)
Wij krijgen medio december de sleutel van ons nieuwe huis en als domotica fanaat is dit het startsein om alles anders aan te pakken, De meterkast moet namelijk toch gedaan worden en ik heb het vrouwtje ook zo gek gekregen dat KNX een Go heeft!
Nu heb ik het KNX topic al een aantal maal heen en weer doorgelezen en ben ik begonnen aan een grote Excel sheet met een totaal begroting en actielijst. Ik heb zelf een MKB IT achtergrond en de laatste 3 jaar script ik van alles aan elkaar bij een iets grotere omgeving, dus heb er erg veel zin in.
Overigens heb ik bewust even gekozen om mijn verhaal in een los topic te gieten voor het overzicht en om het grotere topic hier niet mee te spammen.
Ik had zelf mijn oog laten vallen op deze kast: https://www.vekto.nl/18-18-18-modules-ip65-639x432x160-mm (hier wilde ik er 2 naast elkaar hangen om het groepenwerk te scheiden van de KNX spullen). Ik wil dan bij de "groepen" kast wel de voeding en schakel / dimmodules toevoegen. In de 2e kast komt dan bijvoorbeeld alleen de spullen voor de verwarming, rolluiken en mijn Tinkerboard Pi.
Verder als onderdelenlijst heb ik staan:
- De eerdergenoemde behuizing
- Voeding: Gira 640mA (Art Nr. 213000)
- Server: Gira X1 (Art Nr. 209600)
- 2x Schakelactor Gira 8v (Art Nr. 104600)
- Groepenkast: https://www.vekto.nl/1-fase-10-groepen-wcd-11292 (deze demonteer ik, dit scheelt aanzienlijk met alle onderdelen los kopen).
- Meer en deel van de pushbuttons zullen onderstaande zijn:
 |  |

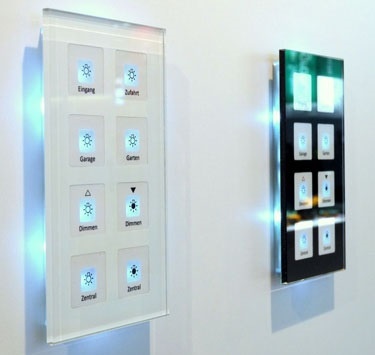

- En voor in de woonkamer leek deze mijn heel tof:
 |
Voor in de kamers wilde ik de standaard stopcontacten van Jung gebruiken, als voorbeeld zou een slaapkamer dan onderstaande omvatten:
- 1x 19mm buis want hier mogen 5 kabels in. Dit zou in de kamer van de kinderen zat zijn. Dan kan ik later eventueel 2 aansluitingen dimbaar maken en 1 aansluiting schakelbaar (met meerdere stopcontacten).
- 1x 16mm buis om de KNX kabel in te doen.
- 1x 19mm buis voor dubbele netwerkkabel (1 in een outlet en 1 in het verlaagde plafond als uitbreiding)
- 1x 16mm kabel voor rolluik
- 2x een wachtbuis voor uitbreiding (bv speakerkabel of zo)
Ik wilde op de begane grond en de eerste verdieping dan een net verlaagd plafond maken van 15cm met her en der strategisch geplaatste "luiken". Via die luiken kan ik dan snel toegang krijgen tot alle buizen (hier zullen de trekdozen komen). Deze luiken wilde ik vierkant maken, bijvoorbeeld twee maal een plaat van 40x40cm en de bovenste plaat 45 graden draaien. Zo kan je de plaat in het plafond drukken, een stukje draaien en dan laten zakken. Als ik hier dan gelijk een led lamp in maak en de platen mooi afwerk heb je gelijk een aantal gave dimbare lampen in huis.
Nu ben ik nog wel steeds een noob op KNX gebied, van elektra ken ik de basis wel redelijk. Maar ik zit natuurlijk met 200 vragen nog... Ik heb op Google geprobeerd te achterhalen hoe nu vanaf de aardlek/automaten de stroom naar de KNX spullen gaat. Ik kom veel foto's tegen van los gebouwde kasten of van ontplofte spaghetti fabrieken haha. Kwa patchwerk was ik altijd redelijk autistisch en moest alles netjes en strak met klittebandjes vast. Om dit principe niet te ver los te laten zou ik dus met de elektra het ook netjes willen houden.
Ik wil met KNX eerst de basis maken, dus dat is het centraaldoos principe maar dan op de KNX manier. Dit zal inhouden enkel pushbuttons en gewone stopcontacten in de muur. In de meterkast komt dan alles bij elkaar en wordt het aangesloten. Voor de stopcontacten ben ik naar iets opzoek waarmee ik een soort patch principe zou krijgen. Dit zou het voor de toekomst dan eenvoudig maken als ik dim/schakelactoren wil bijplaatsen. De pushbuttons worden enkel bedraad met de buskabel, dus dit loopt al apart. En de schakelactoren die op het boodschappenlijstje staan zullen worden gebruikt voor de lampen. Op die manier kan je dus een knop in drukken en gaat het licht aan. Op de stopcontacten staat altijd spanning omdat deze doorgelusd zijn naar een groep (uiteraard wel verdeeld over de groepen).
Om het wat makkelijker te maken heb ik de vragen die hier boven in het verhaal staan en wat extra even opgesomd (management samenvatting)
- Moet ik naast de Gira X1 ook nog een KNX router of interface kopen? Ik las dat dit niet nodig was omdat hij er al 1 had.
- Hoe wordt de boel in ETS geprogrammeerd, gaat dit dan via de X1? Ik dacht namelijk dat dit wat meer Low-Level was dan de X1.
- Hoe kan ik handig omgaan met alle stopcontacten en hiermee een soort patch principe maken?
- Is mijn gekozen behuizing wel handig, passen hier de automaten zo in of is dat een andere bevestiging?
- Ik zie veel kasten met losse goten, dit zou ik ook prima vinden. Wat is handiger/netter?
