Zelf mijn Samsung 2493HM repareren

[Jeroen.Abeelen]

Beste Tweakers,

Een tijdje terug gaf mijn Samsung 2493HM monitor een raar geluid bij het aanzetten en sindsdien geeft hij alleen nog een blauw knipperlampje, na kort zoeken kwam ik erachter dat dit betekend dat de power supply kapot is.

Na het kijken van dit reparatie fimpje dacht ik ook zelf even lekker aan de slag te gaan om 1 transistor te vervangen.

Echter trof ik dit aan, en nu komt de vraag: is deze power supply nog wel te redden? (zelf ben ik niet zo thuis in elektronica, maar dit ziet er aardig defect uit.. )

[kleijn1985]

een monitor van 2008-2010 repareren? ik zou persoonlijk een nieuw printplaatje halen

https://www.ebay.co.uk/b/...y-Boards/168068/bn_450856

werkt dat niet dan een andere monitor

[JukeboxBill]

Dat filmpje gaat niet over het vervangen van een transistor, maar een elektrolytische condensator. Maar die bewuste condensator ziet er op jouw foto's nog gezond uit. Een defecte elektrolytische condensator is doorgaans te herkennen aan een bolle bovenkant en/of lekkage van vloeistof.

Voor zover het op de foto's duidelijk is, kan ik geen schade ontdekken. Misschien dat stof verwijderen al helpt.

[Nemesizz]

Als je doelt op die beige smurrie, dat is waarschijnlijk gewoon lijm, geen prut dat uit condensators of iets dergelijks is gekomen. Is niet ongewoon op zulke printplaten.

Zie er namelijk verder niks geks aan die printplaat of componenten.

[Jeroen.Abeelen]

Nemesizz schreef op donderdag 26 september 2019 @ 13:59:
Als je doelt op die beige smurrie, dat is waarschijnlijk gewoon lijm, geen prut dat uit condensators of iets dergelijks is gekomen. Is niet ongewoon op zulke printplaten.

Zie er namelijk verder niks geks aan die printplaat of componenten.

Zou dit het probleem kunnen zijn of is dit eigenlijk ook normaal?

[millman]

De laatste foto links onder naast weerstandje (?) 101 ziet t er niet goed uit. Ik zeg.. 10 jaar oude monitor vervangen. op v&a valt er best wel wat te halen.

[JukeboxBill]

Zoals ik al zei: schoonmaken. Ook de oxidatie op de laatste foto. Meer kan je als leek, die een transistor niet kan onderscheiden van een condensator, niet doen.
Elektronica repareren op basis van visuele inspectie is in enkele gevallen mogelijk, maar hier zie ik geen mogelijkheden, behalve schoonmaken.
Voor uitvoeriger fout zoeken is meetapparatuur en vooral kennis van zaken nodig.

[Verwijderd]

Ik zou hem ook vervangen, monitors zijn soms heel goedkoop te vinden, houd nl.pepper.com in de gaten.

[Nemesizz]

Jeroen.Abeelen schreef op donderdag 26 september 2019 @ 21:59:
[...]


Zou dit het probleem kunnen zijn of is dit eigenlijk ook normaal?

[Afbeelding]

Aan de hand van de foto kan ik het (uiteraard) niet helemaal beoordelen. Maar dat witte kan gewoon flux resten of lijm resten zijn. Ook niet ongewoon bij die printplaten.

Ook behoorlijke verkleuringen zijn niet ongebruikelijk in voedingsdelen, kunnen bepaalde componenten behoorlijk warm worden.

*EDIT*
M'n broer (heeft jaren Samsung reparaties gedaan) even naar de foto's laten kijken.

Die zegt dat je onderdeel Q8801 (onderdeel vlakbij het typenummer BN44-00195A) even de pootjes aan de onderkant van de printplaat moet controleren. Vaak is het doorsolderen (dus niet eens vervangen) al voldoende. Pootjes breken vaak los van de printplaat en dan is even weer vast solderen in de meeste gevallen voldoende.

De witte 'prut' op de achterkant is volgens hem inderdaad gewoon flux resten, is niet schadelijk.

[ Voor 31% gewijzigd door Nemesizz op 27-09-2019 11:42 . Reden: toevoeging ]

[Jeroen.Abeelen]

Nemesizz schreef op vrijdag 27 september 2019 @ 10:52:
[...]


Aan de hand van de foto kan ik het (uiteraard) niet helemaal beoordelen. Maar dat witte kan gewoon flux resten of lijm resten zijn. Ook niet ongewoon bij die printplaten.

Ook behoorlijke verkleuringen zijn niet ongebruikelijk in voedingsdelen, kunnen bepaalde componenten behoorlijk warm worden.

*EDIT*
M'n broer (heeft jaren Samsung reparaties gedaan) even naar de foto's laten kijken.

Die zegt dat je onderdeel Q8801 (onderdeel vlakbij het typenummer BN44-00195A) even de pootjes aan de onderkant van de printplaat moet controleren. Vaak is het doorsolderen (dus niet eens vervangen) al voldoende. Pootjes breken vaak los van de printplaat en dan is even weer vast solderen in de meeste gevallen voldoende.

De witte 'prut' op de achterkant is volgens hem inderdaad gewoon flux resten, is niet schadelijk.

Net gekeken naar onderdeel Q8801 maar de 3 pootjes zitten nog goed vast..





Ik zou het echt leuk vinden om dit beeldscherm nog zelf te kunnen gaan repareren maar dan moet ik wel eerst vinden wat er kapot aan is 🙈

[Nemesizz]

M'n broer begon alweer vrolijk "oh moet je dit nameten , moet je daar en daar de spanning doormeten" , maar dat is wat lastig uit te leggen op een forum.

Volgens hem hoeft de voeding ook niet persé het probleem te zijn, kan ook goed dat een van de andere printjes kapot is (mainboard, of inverterboard). Gezien de voeding nog wel inschakelt (ledje knippert nog, wat niet meteen wil zeggen dat er overal de juiste spanning opstaat, maar dat moet je dus doormeten, wat lastig uit te leggen is).

[Jeroen.Abeelen]

Nemesizz schreef op vrijdag 27 september 2019 @ 20:01:
M'n broer begon alweer vrolijk "oh moet je dit nameten , moet je daar en daar de spanning doormeten" , maar dat is wat lastig uit te leggen op een forum.

Volgens hem hoeft de voeding ook niet persé het probleem te zijn, kan ook goed dat een van de andere printjes kapot is (mainboard, of inverterboard). Gezien de voeding nog wel inschakelt (ledje knippert nog, wat niet meteen wil zeggen dat er overal de juiste spanning opstaat, maar dat moet je dus doormeten, wat lastig uit te leggen is).

Ik had inderdaad een filmpje online gezien hoe iemand een 2494HS doormeet maar daar heb ik de apparatuur helaas niet voor.

Bedankt voor de support anyhow!

[TBTL]

Als eerst: pas op met schakelende voedingen, in de grote elco kan genoeg lading opgeslagen zijn om je te doden. Als je er geen verstand van hebt, kan je er beter afblijven.

Ik heb het filmpje gescand en er worden drie dingen genoemd: schoonmaken, doorsolderen en een kapotte elco vervangen. Of een elco kapot is kan je aan de buitenkant niet altijd zien.

Jeroen.Abeelen schreef op vrijdag 27 september 2019 @ 16:26:
Net gekeken naar onderdeel Q8801 maar de 3 pootjes zitten nog goed vast..

Heb je dat gemeten of bedoel je dat het er op het oog nog goed uit ziet? Een breuk in de soldeerverbinding door herhaaldelijke thermische expansie / contractie is namelijk niet altijd te zien.

Als je toch aan het doorsolderen bent, zou je gelijk alle onderdelen die warm worden mee kunnen nemen. Dat kunnen onderdelen zijn die op een koelblok zitten, de grotere transistoren en diodes die niet op een koelblok zitten en vermogensweerstanden. Let op dat je de onderdelen niet te lang verwarmt, sommige kunnen daar niet tegen.

[ Voor 70% gewijzigd door TBTL op 28-09-2019 10:22 ]

[Cheezus]

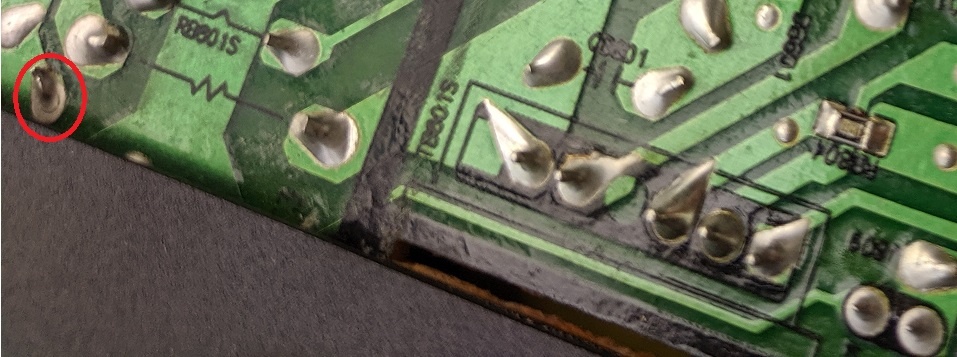

Slechte solderingen opnieuw solderen is nog wel te doen als leek, je moet zoeken naar 'kringetjes' rond een pin. Op jouw foto is dit (rood omcirkeld) in ieder geval een slechte verbinding:


Ik zou alle solderingen even goed inspecteren op vergelijkbare kringen en deze opnieuw solderen. Als het dan nog niet werkt heb je gewoon pech, als er echt componenten defect zijn heb je toch echt wat kennis van zaken nodig om dingen door te beoordelen/door te meten, random componenten vervangen is geen effectieve reparatiemethode en de kans van slagen is dan vrij klein.

[ Voor 6% gewijzigd door Cheezus op 28-09-2019 21:52 ]
