Welke Condensator is de startcondensator?

Pagina: 1
Acties:

  • bszz
  • Registratie: november 2002
  • Laatst online: 08-12 19:56
Korte toelichting:
Mijn condensdroger (AEG Lavatherm T59850) droogt niet meer. De ventilator die de vochtige lucht de condensor in hoort te blazen draait niet meer. Als ik 'm echter een zetje geef start hij netjes op en blijft draaien. Niet gehinderd door enige kennis van elektronica ben ik op onderzoek gegaan en vermoed ik dat de startcondensator de boosdoener is.

Nu blijken er 3 kandidaten te zijn van 5, 8 en 16 mF.
Eentje zit direct aangesloten op de ventilator, twee zijn wat moeilijker bereikbaar. Ondanks elektrische schema's kom ik er niet achter welke condensator de startcondensator van de ventilator is. Wie weet dit of hoe kan ik hier achter komen? Staat er bijvoorbeeld iets op de condensator waaraan ik dit kan zien?

  • SMSfreakie
  • Registratie: maart 2004
  • Niet online
geen idee zo.. maar misschien kan je even een foto er bij plaatsen?

Dell E6440, Dell E6440, Custom homeserver C2750 based, Custom HTPC j4205 Based


  • jeroen3
  • Registratie: mei 2010
  • Laatst online: 08:39
Er zal er ook een inzitten voor de compressorpomp en een voor de trommelmotor. Dus gewoon even de draadjes volgen denk ik?

anderzijds gewoon meten met je LCR meter

jeroen3 wijzigde deze reactie 21-09-2019 22:38 (17%)


  • bszz
  • Registratie: november 2002
  • Laatst online: 08-12 19:56
SMSfreakie schreef op zaterdag 21 september 2019 @ 22:19:
geen idee zo.. maar misschien kan je even een foto er bij plaatsen?

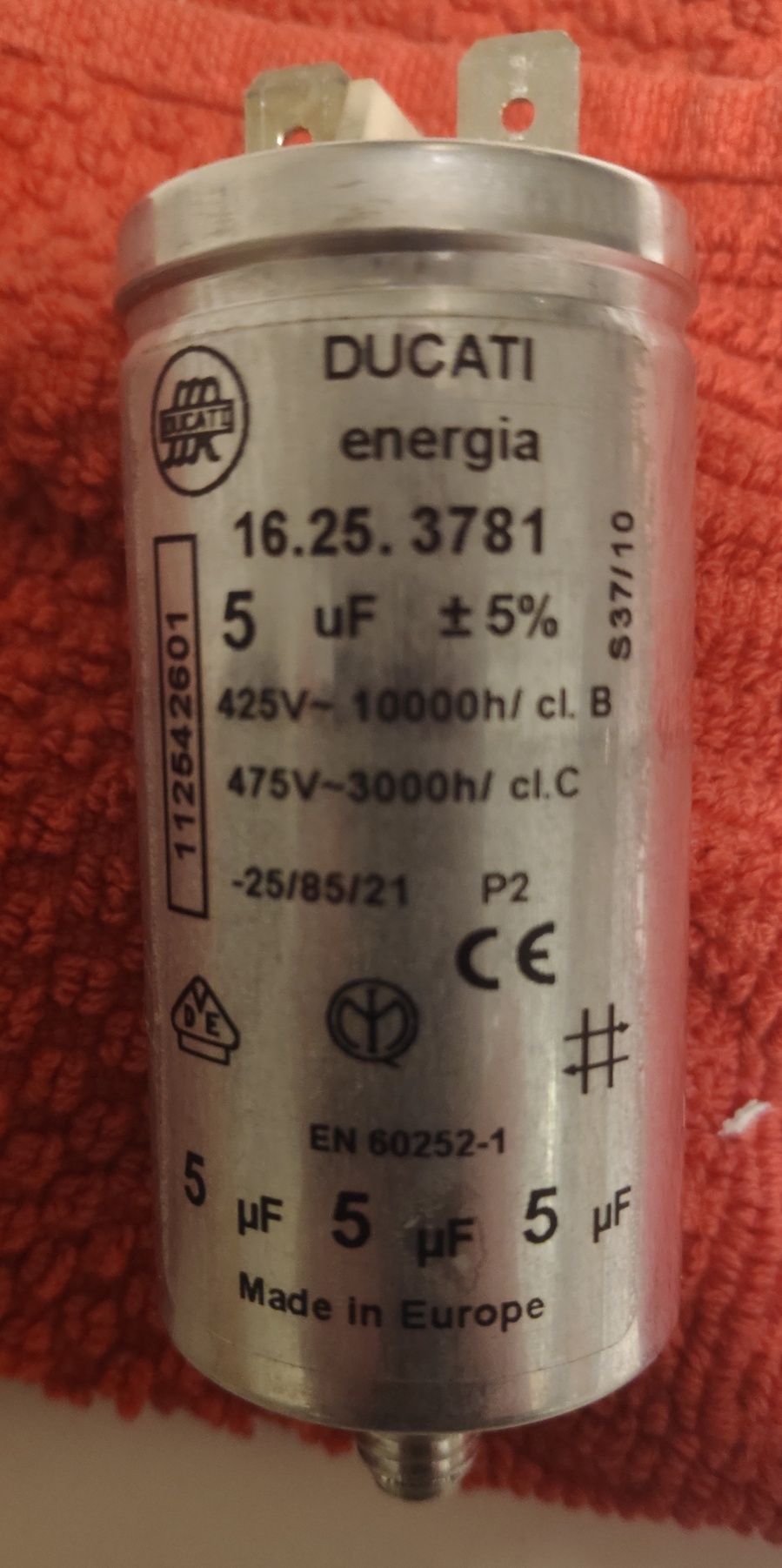

https://tweakers.net/ext/f/WSi9YnmI0Jm6G6nvdvtGBsSs/thumb.jpg
jeroen3 schreef op zaterdag 21 september 2019 @ 22:36:
Er zal er ook een inzitten voor de compressorpomp en een voor de trommelmotor. Dus gewoon even de draadjes volgen denk ik?

anderzijds gewoon meten met je LCR meter
Excuses, maar ik heb niet veel verstand van electronica. Deze zit rechtstreeks op de ventilator aangesloten. Wat ik begrijp zijn er twee types: Een condensator die de motor opstart en eentje die de motor op gang houdt (maar het kan dat ik het verkeerd heb begrepen). Wat dat betreft is de kans in ieder geval 50% dat dit de condensator is die ik zoek. Ik denk dat ik 'm volgende week even mee neem naar de Handyman om 'm door te laten meten.

bszz wijzigde deze reactie 21-09-2019 23:23 (52%)


  • jeroen3
  • Registratie: mei 2010
  • Laatst online: 08:39
Ja, dat lijkt op een motorcondensator. Of hij nu de aanloop of bedrijfscondensator is kun je aan de condensator niet zien. Alleen aan hoe deze geschakeld zit.

  • bszz
  • Registratie: november 2002
  • Laatst online: 08-12 19:56
jeroen3 schreef op zaterdag 21 september 2019 @ 22:47:
Ja, dat lijkt op een motorcondensator. Of hij nu de aanloop of bedrijfscondensator is kun je aan de condensator niet zien. Alleen aan hoe deze geschakeld zit.
Ok, dank je wel. Wat is het verschil in schakeling?

BTW. Ik denk dat ik inderdaad de aanloopcondensator van.de ventilator te pakken heb.

bszz wijzigde deze reactie 21-09-2019 23:09 (12%)


  • jeroen3
  • Registratie: mei 2010
  • Laatst online: 08:39
De aanloopcondensator is afgeschakeld als het toerental juist is. Door een centrifugaalschakelaar of gewoon een timer.

Anders verbrand de startwikkeling.
