Wisselschakeling met 2 led lampen werkt niet.

[Anoniem: 1240382]

Hallo allemaal,

Ik ben bezig met een verbouwing en heb de elektra opnieuw gedaan. Echter, nu zit ik met het volgende. Ik hoop dat jullie mij een nieuw inzicht kunnen geven in dit probleem.. Ik snap het namelijk niet meer😅

Bij voorbaad grote dank!

Mijn vraag

Onder welke voorwaarden kunnen 2 identieke ledlampen functioneren in een wisselschakeling?

Wat ik al gevonden of geprobeerd heb

*1 Wanneer er in de beide e27 fittingen 2 ouderwetse gloeilampen worden gedraaid, branden ze beiden.

*2 Wanneer 1 gloeilamp en 1 led lamp gemonteerd zijn in de wisselschakeling brand alleen de led.

*3 Wanneer ik de lampen van *2 verwissel van fitting, zelfde conclusie als bij *2.

*4 Met de multimeter meet ik bij *3 altijd 3V bij de gloeilamp en 225V bij de led over het kroonsteentje voor de fitting


Mvg Hans

[AlexanderB]

Je hebt de lampen in serie geschakeld?

Ik denk dat je de wisselschakeling niet goed hebt bedraad.

[Anoniem: 1240382]

Ik heb middels een 3gaats lasklem de fase doorverbonden naar de lampen. En ben ook zo weer terug gegaan met de nul.
Dan ben ik toch parallel geschakeld? De - van de eerste lamp is immers niet direct verbonden met de + van de 2e lamp.

Er bestaat overigens nog een *5

*5 Wanneer 2 led lampen gemonteerd zijn branden geen van beide lampen.

[evilution]

Anoniem: 1240382 schreef op donderdag 8 augustus 2019 @ 15:59:
Ik heb middels een 3gaats lasklem de fase doorverbonden naar de lampen. En ben ook zo weer terug gegaan met de nul.
Dan ben ik toch parallel geschakeld? De - van de eerste lamp is immers niet direct verbonden met de + van de 2e lamp.

Er bestaat overigens nog een *5

*5 Wanneer 2 led lampen gemonteerd zijn branden geen van beide lampen.

Bij een wisselschakeling (hotelschakeling) gaat er geen fase naar je lamp. Bedrading nakijken dus.

[Brahiewahiewa]

Anoniem: 1240382 schreef op donderdag 8 augustus 2019 @ 15:59:
...Er bestaat overigens nog een *5

*5 Wanneer 2 led lampen gemonteerd zijn branden geen van beide lampen.

En laat me raden: in dat geval meet je over beide kroonsteentjes 114 Volt ;o)

[Anoniem: 1240382]

Brahiewahiewa schreef op donderdag 8 augustus 2019 @ 16:44:
[...]

En laat me raden: in dat geval meet je over beide kroonsteentjes 114 Volt ;o)

111 en 114. Ik denk dat het lek nu wel boven water komt... ik was er vrij van overtuigd dat ik het parallel aangesloten had. Maar mag ik uit die 111 en 114 opmaken dat het dus toch serie is?

[SA007]

Move naar WVB.

[The Fatal]

Anoniem: 1240382 schreef op donderdag 8 augustus 2019 @ 18:35:
[...]


111 en 114. Ik denk dat het lek nu wel boven water komt... ik was er vrij van overtuigd dat ik het parallel aangesloten had. Maar mag ik uit die 111 en 114 opmaken dat het dus toch serie is?

Daar lijkt het wel op

[pentode]

Er zijn drie manieren om een wisselschakeling te maken:
Wikipedia: Wisselschakeling
Ook met twee bruine of fase draden is mogelijk.

[Anoniem: 1240382]

Bedankt allemaal voor jullie reacties! Ik zal de bedrading nog eens goed nakijken!!

[laue]

Heb je dit ooit weten te fixen?

Ik heb dus ook in de berging een hotelschakeling gemaakt. Twee verhuisfittingen met een gloeilamp eraan geen probleem. Nu heb ik twee yeelight ceiling lights eraan gezet (die kleine ronde diameter 26cm) types en dan brand er maar ééntje. Lampen zijn in serie geschakeld.

Zou het te maken hebben in de frequentie van de led? Dat de tweede lamp denkt -> geen spanning, laat maar zitten?

[redwing]

laue schreef op vrijdag 5 maart 2021 @ 21:48:
Heb je dit ooit weten te fixen?

Ik heb dus ook in de berging een hotelschakeling gemaakt. Twee verhuisfittingen met een gloeilamp eraan geen probleem. Nu heb ik twee yeelight ceiling lights eraan gezet (die kleine ronde diameter 26cm) types en dan brand er maar ééntje. Lampen zijn in serie geschakeld.

Zou het te maken hebben in de frequentie van de led? Dat de tweede lamp denkt -> geen spanning, laat maar zitten?

Serie of parallel? Want als je ze echt in serie hebt geschakeld (dus zwarte draad van de schakelaar naar de 1e lamp, daarna doorverbonden met 1 draad naar de volgende en dan een blauwe draad naar de nul), dan heb je 110V (zoals TS ook had) per lamp en zal je raar gedrag krijgen. Wat je wilt hebben is de zwarte draad van de schakelaar naar beide lampen en dan van beide lampen een blauwe draad die samen naar de nul gaan.

[laue]

redwing schreef op vrijdag 5 maart 2021 @ 21:58:
[...]

Serie of parallel? Want als je ze echt in serie hebt geschakeld (dus zwarte draad van de schakelaar naar de 1e lamp, daarna doorverbonden met 1 draad naar de volgende en dan een blauwe draad naar de nul), dan heb je 110V (zoals TS ook had) per lamp en zal je raar gedrag krijgen. Wat je wilt hebben is de zwarte draad van de schakelaar naar beide lampen en dan van beide lampen een blauwe draad die samen naar de nul gaan.

Yep, heb ze dus echt in serie geschakeld. Maar als ik het goed begrijp kan ik dit dus oplossen door een las voor lamp 1 te zetten, zo krijgen beide lampen hun eigen fase en beide lampen moeten dan apart op de nul gezet worden.

[redwing]

laue schreef op vrijdag 5 maart 2021 @ 22:35:
[...]


Yep, heb ze dus echt in serie geschakeld. Maar als ik het goed begrijp kan ik dit dus oplossen door een las voor lamp 1 te zetten, zo krijgen beide lampen hun eigen fase en beide lampen moeten dan apart op de nul gezet worden.

Yup, de zwarte draad (schakeldraad) moet via een lasdop naar zowel de 1e als de 2e lamp lopen. Van de andere kant lopen dan de 2 blauwe draden vanaf de beide lampen via een lasdop weer naar de nul terug.

[remco_k]

laue schreef op vrijdag 5 maart 2021 @ 22:35:
[...]


Yep, heb ze dus echt in serie geschakeld. Maar als ik het goed begrijp kan ik dit dus oplossen door een las voor lamp 1 te zetten, zo krijgen beide lampen hun eigen fase en beide lampen moeten dan apart op de nul gezet worden.

Ik weet niet hoor. Maar ik vind dit een hele bijzondere situatie. En om potentieel hele gevaarlijke situaties te voorkomen: teken eens een schema zoals het nu zit? Want ik vind het risico nu erg groot dat er hier mensen langs elkaar heenpraten.

[laue]

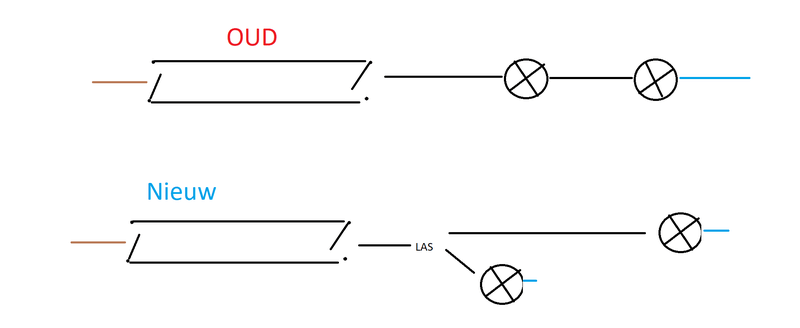

Als ik het goed begrijp moet hij zo worden.

Dit is wat werkt.

[ Voor 3% gewijzigd door laue op 06-03-2021 11:01 ]

[mark-k]

laue schreef op vrijdag 5 maart 2021 @ 21:48:
Heb je dit ooit weten te fixen?

Ik heb dus ook in de berging een hotelschakeling gemaakt. Twee verhuisfittingen met een gloeilamp eraan geen probleem. Nu heb ik twee yeelight ceiling lights eraan gezet (die kleine ronde diameter 26cm) types en dan brand er maar ééntje. Lampen zijn in serie geschakeld.

Zou het te maken hebben in de frequentie van de led? Dat de tweede lamp denkt -> geen spanning, laat maar zitten?

Zijn dit geen smartlights die hun situatie onthouden toevallig? Dus dat je ff die andere met de app moet aanzetten.

[laue]

mark-k schreef op zaterdag 6 maart 2021 @ 09:31:
[...]


Zijn dit geen smartlights die hun situatie onthouden toevallig? Dus dat je ff die andere met de app moet aanzetten.

Dat zijn het wel, maar het zit hem waarschijnlijk in de controllers van de LED. Als ik er een gloeilamp achter hang begint deze te knipperen.

[remco_k]

laue schreef op zaterdag 6 maart 2021 @ 09:22:
Als ik het goed begrijp moet hij zo worden.

[Afbeelding]

Yep. Oude situatie is inderdaad fout. Nieuw is goed.
Of het je probleem oplost is vooraf niet te zeggen, misschien wel. Maar je moet het sowieso even ombouwen.

Als er nog steeds 1 (of 2) blijven branden dan heb je (blijkbaar) de pech dat ie kan blijven branden op minimale lekstroom. Toevallig schakelaars in gebruik met een lampje erin?

[laue]

remco_k schreef op zaterdag 6 maart 2021 @ 10:07:
[...]

Yep. Oude situatie is inderdaad fout. Nieuw is goed.
Of het je probleem oplost is vooraf niet te zeggen, misschien wel. Maar je moet het sowieso even ombouwen.

Als er nog steeds 1 (of 2) blijven branden dan heb je (blijkbaar) de pech dat ie kan blijven branden op minimale lekstroom. Toevallig schakelaars in gebruik met een lampje erin?

Zojuist de schakeling omgebouwd en beide lampen werken perfect zo. Zo zie je maar, niet alle LED lampen zijn fan van een serieschakeling.

[Rowwan]

Serieschakelingen gebruik je eigenlijk ook zelden (voor toepassingen als deze dan). Lampen zijn voor op 230V, niet voor 115V. Bij een gloeilamp gaat het nog wel werken, maar bij LED is die kans erg klein
