Telefoonstopcontact fatsoeneren

[chronozphere]

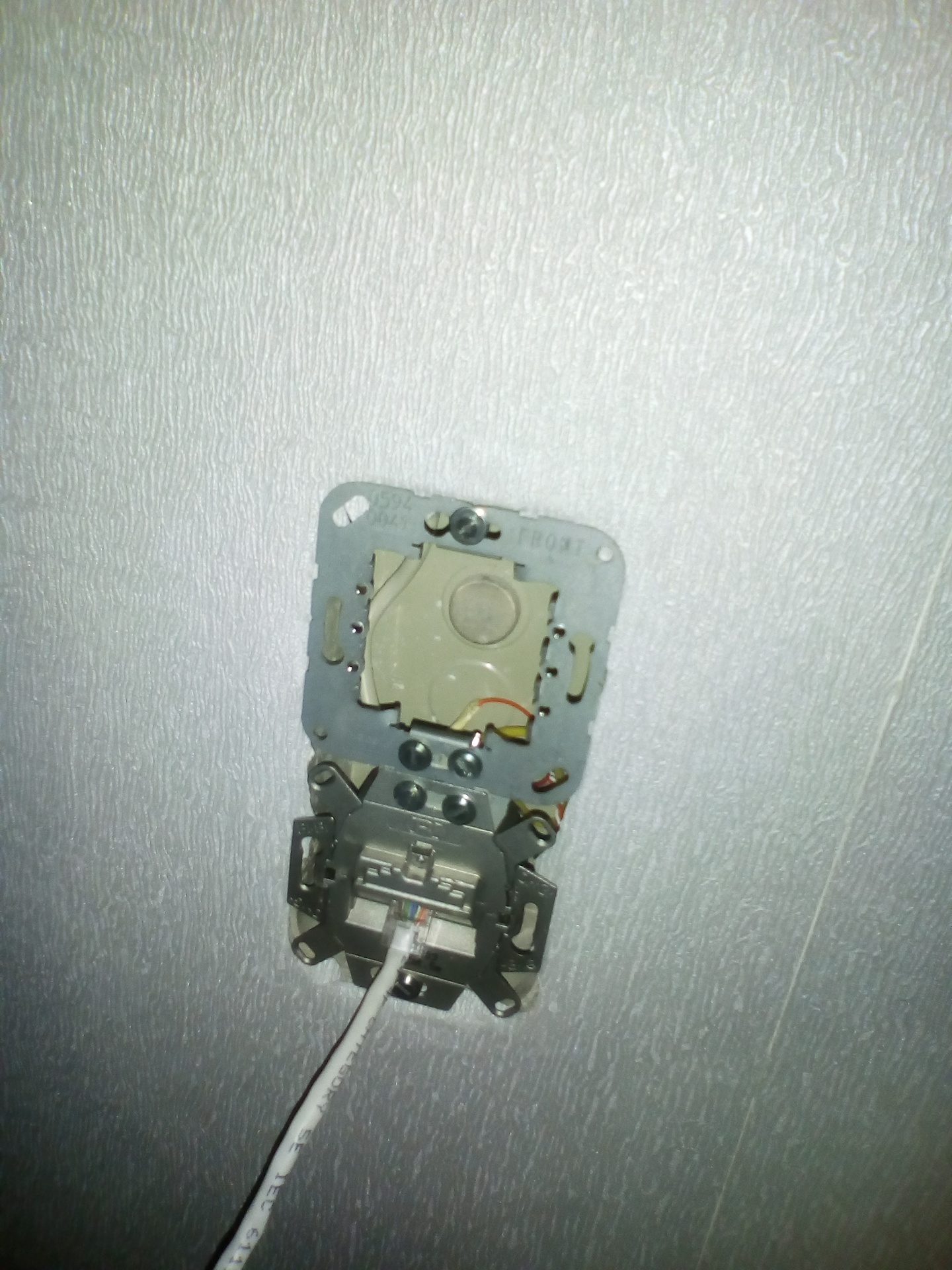

Hallo tweakers,

Heb recent een nieuwe woning gekocht en ben bezig om alles netjes te krijgen. Helaas weet ik niet wat ik met deze bende aan moet.



Ik kon geen passende kapjes vinden bij de Praxis. Een paar google-pogingen hebben ook niets opgeleverd.

Ik meen dat ik een frame voor twee stopcontacten moet kopen, waarbij ik de bovenste gewoon met een plaatje moet afsluiten en van de onderste kan ik misschien een enkelvoudige RJ11 stopcontact maken? Of toch iets anders? Ik ben niet erg bekend met de termen m.b.t telefoonaansluitingen.

Graag jullie advies.

[Josefien]

Oorspronkelijk heeft er mogelijk zo'n een in gezeten:
https://www.elektramat.nl...uw-universeel-4-polig-wit

Wat er nu aan hangt herken ik als een verbindingsdoosje wat ik vroeger bij een ADSL-installatiepakket kreeg, een opbouwdoosje waar je losse draden in kon schroeven en aan de onderkant een RJ-11 uitkwam.

[Wolfboy]

Het hangt er vanaf wat voor merk elementen je hebt voor de buitenkant maar het is prima te vervangen door een nette setup.

Ik heb zelf al mijn stopcontacten vervangen door Busch-Jaeger, waarbij je dit soort elementen krijgt:

- 2-voudig afdekraam: https://www.sandervunderi...t-creme-2512-212-506.html
- RJ11/RJ54 afdekplaat: https://www.sandervunderi...1-wit-creme-1803-212.html
- RJ11/RJ45 basiselement: https://www.sandervunderi...nkel-cat-6-standaard.html (of afgeschermd, maar hiervoor overkill: https://www.sandervunderi...selement-enkel-cat-6.html )
- Blindplaat: https://www.sandervunderi...t-wit-creme-2538-212.html

offtopic:
Geen aandelen bij dit bedrijf maar wel heel erg goede ervaringen met Sander Vunderink. Hele snelle goede service en mocht je iets verkeerd besteld hebben is retourneren of vervangen ook geen probleem en sturen ze het alvast na voor je het oude teruggestuurd hebt.

[Puch-Maxi]

Even KPN bellen voor het laten herstellen van je ISRA, deze moet je hebben:

[cadsite]

Een beetje een tweaker gaat dit in 3D tekenen en 3D printen.

[WVL_KsZeN]

Ondanks dat het niet zo lijkt kun je er standaard elementen inschroeven. Het ijzeren deel moet je niet weggooien!

Zelf heb ik het gefatsoeneerd met

Gira 017900 Basiselement (je kunt ook een 2-voudige plaatsen, maar ik heb het tweede aderpaar op een andere verdieping)



Gira 0270112 Afdekking



Gira 026803 Blinde afdekking (voor bovenste)



Gira 021203 Afdekraam 2 voudig



Zal vanavond eens een foto maken hoe het er nu uitziet. Overigens gebruik ik de aansluiting niet, ik wilde het alleen netjes hebben en niet meer die vieze oude aansluiting die midden in het zicht zat.

[ Voor 9% gewijzigd door WVL_KsZeN op 05-08-2019 10:00 ]

[WVL_KsZeN]

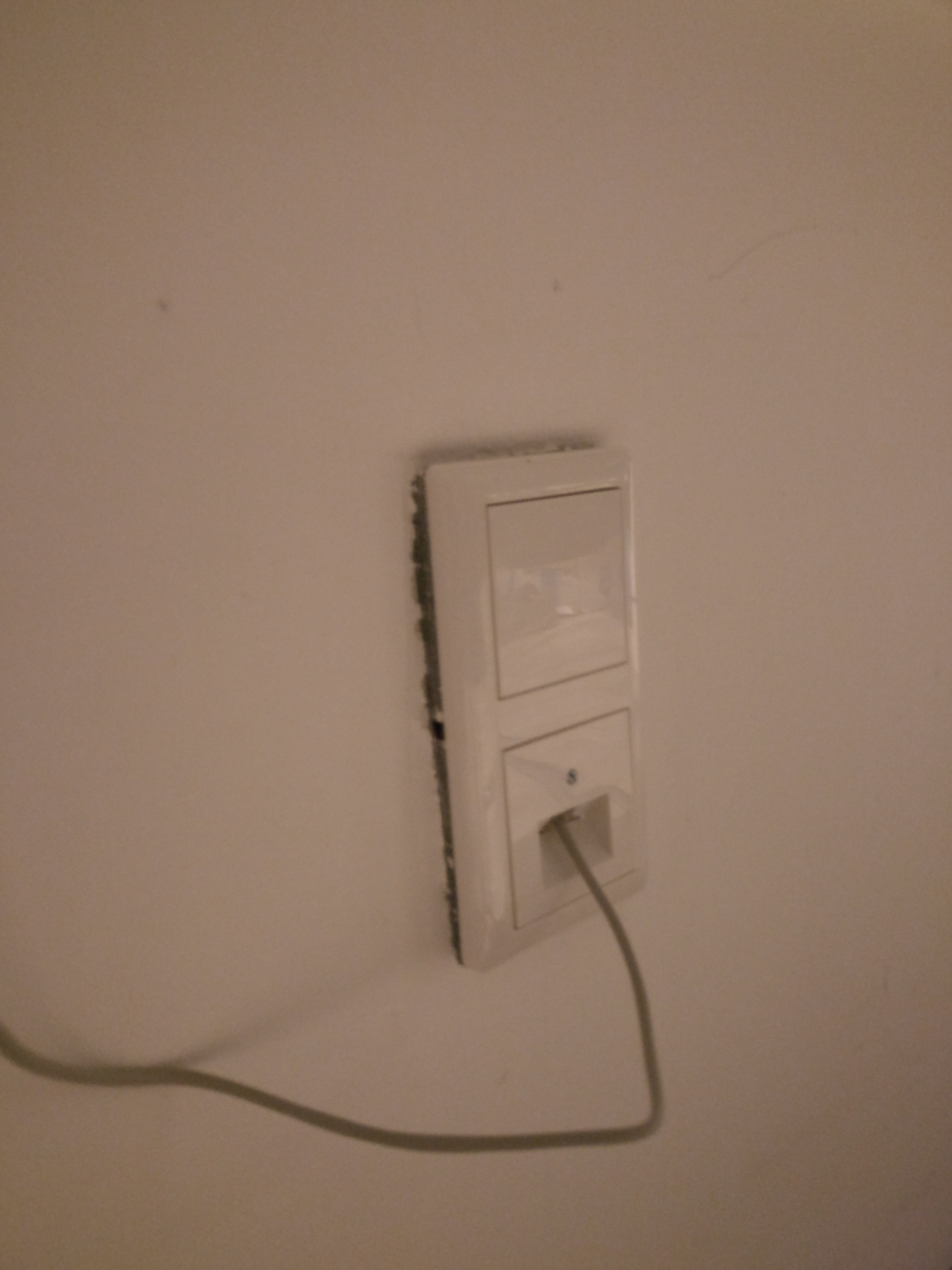

En zo ziet het er dan uit :

[chronozphere]

Super bedankt allemaal. Ik heb alles besteld en ontvangen.

Ben voor deze gegaan:

https://www.sandervunderi...nkel-cat-6-standaard.html

Maar dan wel met de witte GIRA afdekplaatjes.

Alleen ben ik zo stom geweest om geen punch down tool mee te bestellen. Weet iemand waar ik die kan kopen? Liefst bij een normale winkel. Heb m niet gevonden bij GAMMA en praxis.

[Wolfboy]

De Hornbach heeft ze wel: https://www.hornbach.nl/s...CAT6/7955018/artikel.html

Al kan je ze voor minder ook laten bezorgen: https://www.google.com/se...AUIFCgE&biw=1278&bih=1319

Bijvoorbeeld: https://www.onlinekabelshop.nl/gereedschap/tangen/lsa-tang

Ik zou overigens niet voor de allergoedkoopste gaan, je moet best wat kracht zetten soms dus de simpelste versies zijn niet ideaal.

Als je niet teveel haast hebt kan je ze voor 3 euro uit China halen
https://nl.aliexpress.com...Text=lsa&switch_new_app=y

[plus20]

Eventueel kan je een dunne platte schroevendraaier gebruiken in plaats van een punch down tool. Let wel op dat je niet uitschiet etc. Het beste blijf natuurlijk een echte punch down tool.

[miciel]

WVL_KsZeN schreef op maandag 5 augustus 2019 @ 19:49:
En zo ziet het er dan uit :

[Afbeelding: Telefoon]

vraagje hoe kan het dat je schakelmateriaal netjes aansluit op de wand ?
als je het ouderwetse opbouwraam heb gebruikt ?

ik heb de 2 inbouw elementen dmv een metalen plaatje aan elkaar verbonden. (ipv ouderwetse opbouwraam)
en vervolgens boven en onderin een schroef gedaan.
het is misschien niet zo stevig dat je het voor 230 volt kan gebruiken maar wel voor telefoonkabeltje.
waarschijnlijk dat jung iets minder ruimte heeft voor het wegwerken.

[ Voor 7% gewijzigd door miciel op 10-08-2019 16:49 ]

[Splorky]

@miciel
Als je uit de post van WVL_KsZeN het Basiselement en de Blinde afdekking heb, dan schroef je dit aan de muur (eventueel eerst een gaatje boren).

dan daar overheen het Afdekraam, dit zit niet vast maar als je de afdekking er overheen klikt / schroeft zit alles mooi en vast.

[ Voor 15% gewijzigd door Splorky op 10-08-2019 15:19 ]

[miciel]

Splorky schreef op zaterdag 10 augustus 2019 @ 15:18:
@miciel
Als je uit de post van WVL_KsZeN het Basiselement en de Blinde afdekking heb, dan schroef je dit aan de muur (eventueel eerst een gaatje boren).

dan daar overheen het Afdekraam, dit zit niet vast maar als je de afdekking er overheen klikt / schroeft zit alles mooi en vast.

als ik het ouderwetse metalen opbouwraam gebruik icm met de inbouw elementen steekt het afdekraam een paar milimeter van de wand af. (dit vondt ik destijds niet zo mooi)
dus ik heb ipv het ouderwetse inbouwraam beide inbouw elementen met elkaar verbonden dmv een metalen plaatje. zodat je 1 geheel krijgt. (ik zal de vorige post even editten)

[WVL_KsZeN]

Ik heb niets bijzonders gedaan.. wel kan ik me herinneren dat ik schroeven boven en onder heb gebruikt en niet links en rechts. Even een foto maken!

Misschien komt het doordat ik de muur heb laten stucen dat het perfect past.



Het gebruik van de schroefgaten boven en onder was om het waterpas te krijgen. De doos zit een paar graden scheef (echt hè..). Verder niets bijzonders. Je ziet 1 paar doorlopen naar de tweede verdieping.

Is ook stevig zat om er een wcd in te zetten als ik de isra ooit verwijder. Maar er zit al een wcd net naast...

[ Voor 51% gewijzigd door WVL_KsZeN op 10-08-2019 20:52 ]

[miciel]

WVL_KsZeN schreef op zaterdag 10 augustus 2019 @ 20:42:
Ik heb niets bijzonders gedaan.. wel kan ik me herinneren dat ik schroeven boven en onder heb gebruikt en niet links en rechts. Even een foto maken!

Misschien komt het doordat ik de muur heb laten stucen dat het perfect past.

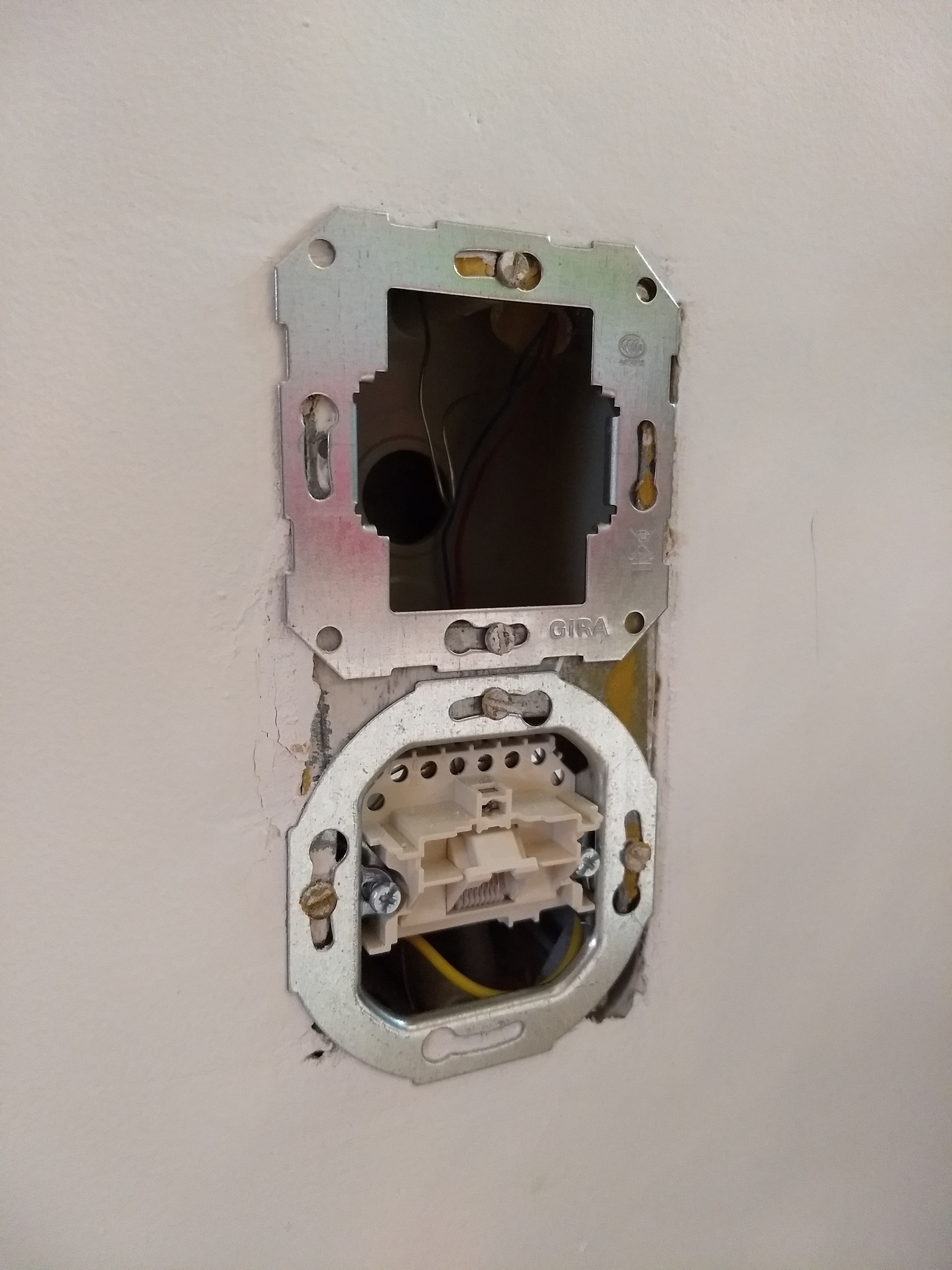

[Afbeelding: Naakt]

Het gebruik van de schroefgaten boven en onder was om het waterpas te krijgen. De doos zit een paar graden scheef (echt hè..). Verder niets bijzonders. Je ziet 1 paar doorlopen naar de tweede verdieping.

Is ook stevig zat om er een wcd in te zetten als ik de isra ooit verwijder. Maar er zit al een wcd net naast...

ja het komt dus omdat je muur gestuct is. en je metalen opbouwraam in je muur is gestuct.
bij mij zou het metalen opbouwraam op de muur liggen.
vandaar dat ik voor een andere oplossing heb gekozen.


het eindresultaat is hetzelfde.

[WVL_KsZeN]

Ik bedacht me dat op de andere verdieping de muur niet gestuct is. Daar sluit alles ook strak aan... Ik denk dat bij jou de doos misschien niet diep genoeg zit?

[kabeltjekabel]

Het is normaal dat de doos standaard 'flush' zit. Na extra stucen komt er dan een extra ring op de doos.

[miciel]

het jung schakelmateriaal wat ik heb is evenbreed als het metalen frame zelf welke ik heb liggen.
dus het zou er bovenop komen te liggen. en dan zie je dus het metalen randje van het frame.
als ik het oude afdekplaatje icm met metalen frame gebruik zit alles wel zoals dat het hoort behalve dat het er niet uitziet tussen al het jung schakel materiaal. dus de doos zal wel goed zitten.

edit: het is dat ik het opkon lossen anders had ik wel verder gezocht.
ik heb het orinele raam bewaard omdat het een huurwoning betreft.
zodat ik altijd de oude spullen terug kan monteren op het moment dat ik vertrek.
het is dan lekker aan de volgende wat hij/zij ermee wilt.

[ Voor 33% gewijzigd door miciel op 11-08-2019 23:49 ]

[WVL_KsZeN]

Misschien is het afdekraam van Gira iets breder. In een vorig huis liep ik er ook tegenaan dat het oude materiaal breder was dan nieuw schakelmateriaal. Moest dan een beetje worden bijgeverfd.

[synoniem]

Ik heb net een afdekplaat laten printen met een 3D printer omdat het metalen opbouwraam anders zichtbaar blijft. Dat is nu eenvoudig omdat de aansluiting niet meer in gebruik is. En alleen voor het zicht omdat ik niet tegen die grauwe oude PTT meuk aan wil kijken.

[chronozphere]

Het is helemaal gelukt nu. Bedankt allemaal.




Ik heb de afdekplaatjes ook bovenop het opbouwraam gemonteerd. Steekt inderdaad een paar milimeter uit, maar anders werd dit project me te groot.

[franssie]

chronozphere schreef op woensdag 14 augustus 2019 @ 00:44:
Het is helemaal gelukt nu. Bedankt allemaal.

[Afbeelding]


Ik heb de afdekplaatjes ook bovenop het opbouwraam gemonteerd. Steekt inderdaad een paar milimeter uit, maar anders werd dit project me te groot.

Je zou er bijna nog een tweede afdekplaat onder plakken of afkitten? Die opening zou mij wel storen maar soit - het is jouw huis. In elk geval een stuk beter dan het was tenslotte.

[Schuey]

Ik zit nu met hetzelfde probleem, de montageplaat ligt niet flush met de muur.

Had al keurig een dubbel afdekraam en UTP van peha gekocht maar bij thuiskomst, pastte het dus niet... Terug naar de winkel met de orginele PTT/KPN afdekplaat en werkelijk geen enkel dubbel afdekraam zou over de montageplaat passen.

Zijn er opties die ik over het hoofd zie? Die montageplaat laat ik liever zitten, de muren zijn natuurlijk pas gestuct en geschilderd..

[bosserss]

miciel schreef op zaterdag 10 augustus 2019 @ 13:12:
[...]


vraagje hoe kan het dat je schakelmateriaal netjes aansluit op de wand ?
als je het ouderwetse opbouwraam heb gebruikt ?

ik heb de 2 inbouw elementen dmv een metalen plaatje aan elkaar verbonden. (ipv ouderwetse opbouwraam)
en vervolgens boven en onderin een schroef gedaan.
het is misschien niet zo stevig dat je het voor 230 volt kan gebruiken maar wel voor telefoonkabeltje.
waarschijnlijk dat jung iets minder ruimte heeft voor het wegwerken.

Hi Miciel, kan je laten weten misschien welke merk/type je hebt gebruikt? Ik denk dat ik dit ook maar als oplossing moet gaan gebruiken in mijn huis + met het metalenplaatje. Ik heb nu niet iets wat ik erin of erop kan plaatsen.

Dat metalenplaatje, zit dat nog ergens tegen aan of is het alleen om die twee inbouwelementen aan elkaar te verbinden?

[miciel]

@bosserss een jung blindplaat. is een houder en blindplaat in 1 als ik mij goed herinder
en een busch jeager cat 5. en een 2 voudig afdekraam van jung. alles as 500. creme/wit.

metalen plaatje. is van een stukje metaal. niet te dun gaan ander buigt het door.
ik zou even ergens langs een werkplaats gaan waar ze staal verwerken etc. (duh)
kan je thuis verder gewoon op maat maken. meet een ijzerzaagje. beetje huisvlijt.
waar je gewoon 4 gaatjes inboort voor bouten m3 /achterzijde zitten een paar moertjes.
het metalen plaatje is alleen om de inbouw elementen met elkaar te verbinden.
en het is niet heel stevig. er kan geen 220/230 volt stekker op maar een internet kabeltje wel.
en verder past eigenlijk alles er wel op. zolang je maar een beetje dezelfde spullen hebt.

en als je er een vdsl aansluiting maakt. kan je een telefoon stekker overwegen.
ik zat iedere keer te knoeien met een verloop kabeltje van van cat 5 naar vdsl.
zodat je cat 5 aansluiting heel blijft. daar moet wel even creatief voor zijn.
vdsl kabel aangevuld met buitenmantel van cat5 kabel om op dikte komen.
die verloopkabels waren anders te gammel. vdsl past eigenlijk niet in een cat 5 stekker.
niet echt knoeien het werkte allemaal wel maar ideal was andere koek.
ik heb er inmiddels een echte netwerk aansluting van gemaakt/glasvezel.

[bosserss]

Bedankt! Ik ga er mee aan de slag

miciel schreef op woensdag 23 november 2022 @ 15:38:
@bosserss een jung blindplaat. is een houder en blindplaat in 1 als ik mij goed herinder
en een busch jeager cat 5. en een 2 voudig afdekraam van jung. alles as 500. creme/wit.

metalen plaatje. is van een stukje metaal. niet te dun gaan ander buigt het door.
ik zou even ergens langs een werkplaats gaan waar ze staal verwerken etc. (duh)
kan je thuis verder gewoon op maat maken. meet een ijzerzaagje. beetje huisvlijt.
waar je gewoon 4 gaatjes inboort voor bouten m3 /achterzijde zitten een paar moertjes.
het metalen plaatje is alleen om de inbouw elementen met elkaar te verbinden.
en het is niet heel stevig. er kan geen 220/230 volt stekker op maar een internet kabeltje wel.
en verder past eigenlijk alles er wel op. zolang je maar een beetje dezelfde spullen hebt.

en als je er een vdsl aansluiting maakt. kan je een telefoon stekker overwegen.
ik zat iedere keer te knoeien met een verloop kabeltje van van cat 5 naar vdsl.
zodat je cat 5 aansluiting heel blijft. daar moet wel even creatief voor zijn.
vdsl kabel aangevuld met buitenmantel van cat5 kabel om op dikte komen.
die verloopkabels waren anders te gammel. vdsl past eigenlijk niet in een cat 5 stekker.
niet echt knoeien het werkte allemaal wel maar ideal was andere koek.
ik heb er inmiddels een echte netwerk aansluting van gemaakt/glasvezel.
