Problemen met duco co2 gestuurde ventilatie

[jjonkie]

Onze recent betrokken woning (bouwjaar 2008) heeft een CO2 gestuurd mechanische afzuiging die niet doet wat ik er van verwacht. Omdat ik het systeem niet ken en er geen documentatie voor handen is zou ik graag wat advies vragen.

De situatie is als volgt:

Vrijstaande woning inhoud 800m3, 2008 gebouwd
HR++ glas met Ducotronic roosters (bedraad)
1x control box ? in de meterkast
Itho CVE eco RFT HP afzuigbox met draadloze bediening in de badkamer
Netwerk op basis van Spiro buis, op zolder goed bereikbaar/zichtbaar

4 standaard ventielen ( woonkeuken/kamer 2x toilet en 1x badkamer )
7x CO2 sensor in verblijfsruimte

Het probleem is dat 2 van de sensoren in de (1x woonkamer + 1x slaapkamer) vrijwel altijd op "Oranje" staan ondanks dat er niemand in de ruimte is en de ramen open staan. De andere kamers zijn vrijwel altijd "Groen'"

Doordat er 2 ruimten op oranje staan gaat de afzuiging harder draaien en over ventileren met alle gevolgen van dien. Alle kastjes heb ik al even schoon geblazen van binnen en ze reageren allemaal op de "heig test"

Het tweede probleem is dat afzuiging veel lawaai maakt en veel geluid van de ene ruimte naar de andere ruimte transporteert. Om afzuig geluid te verminderen heb ik al veel spack werk verwijdert uit de inlaat kanalen en de boel goed schoon gemaakt. Dat heeft enigzins geholpen maar nog niet afdoende. Ik neig naar nieuwe (dure) akoestische ventielen of zijn er andere oplossingen?


Wat heb ik inmiddels gedaan:

# Reinigen afzuigbox ( erg vies )
# Reinigen ventielen (erg vies, keuken zelfs compleet verstopt )
# Verwijderen spack werk spiro buis
# Schoon blazen CO2 sensoren
# Alle rooster handmatig getest op werking

Mijn concrete vragen:

# Hoe los ik overmatig afzuigen op, kalibreren CO2 sensoren ?
# wat zijn de beste methodes om geluid en overdracht van geluid te reduceren ?













Spiro buis met spack werk


Na het verwijderen van spack weer netjes glad

[BadEendTerror]

Zoals ik het lees is dit geen balansventilatie maar gewoon mechanische ventilatie met co2 sensoren.
Bij balansventilatie heb je namelijk geen roosters bij de ramen maar 1 luchtaanvoer en 1 luchtafvoer.
Werken de betreffende CO2 sensoren nog wel goed? (misschien te testen door de sensoren te wisselen met degene die nog wel goed werken?)

[de Peer]

Idd dit zal geen balansventilatie zijn. Heb je de handleiding al gevonden en doorgelezen? Staat daar iets over de werking en noodzaak van kalibratie van de CO2 sensoren?

Ben je al eens een weekend weg geweest en bleven de lampjes dan ook oranje?

Eventueel geluid reduceren zou ik pas gaan doen als het apparaat naar behoren werkt en je dan nog steeds vindt dat het hinderlijk is. Hier thuis staat de unit bijna altijd in stand 1. Als we thuis zijn meestal stand 2 en tijdens en na het douchen (of bij veel visite) in stand 3. Ook op basis van CO2 (ali expres sensoren).

Ik vind het niet hinderlijk bij ons.

[ Voor 42% gewijzigd door de Peer op 17-07-2019 13:44 ]

[jjonkie]

Nee, er is geen documentatie bij en online niet te vinden. Wel over de CVE Eco box uiteraard maar dat spreekt redelijk voor zich.

het gaat me om de aansturing van de roosters en het toerental van de CVE box. Dit wordt bepaald door het systeem.

Ik ben er vrij zeker van de CO2 sensoren niet goed werken maar 1 op 1 omwisselen zal niet goed gaan denk ik. Ik neem aan dat de sensor en het rooster van de betreffende ruimte aan elkaar gekoppeld zijn. Dit omdat de roosters van de woonkamer en de betreffende slaapkamer altijd open zijn ( door de oranje status )

[de Peer]

jjonkie schreef op woensdag 17 juli 2019 @ 15:05:
Nee, er is geen documentatie bij en online niet te vinden. Wel over de CVE Eco box uiteraard maar dat spreekt redelijk voor zich.

het gaat me om de aansturing van de roosters en het toerental van de CVE box. Dit wordt bepaald door het systeem.

Ik ben er vrij zeker van de CO2 sensoren niet goed werken maar 1 op 1 omwisselen zal niet goed gaan denk ik. Ik neem aan dat de sensor en het rooster van de betreffende ruimte aan elkaar gekoppeld zijn. Dit omdat de roosters van de woonkamer en de betreffende slaapkamer altijd open zijn ( door de oranje status )

Er moet toch online documentatie van te vinden zijn? Is het niet gewoon deze?
https://www.ventilatielan...alderop_5651261351645.pdf

[jjonkie]

Dacht ik ook aan, zelfde techniek in een nieuwer jasje maar volgens mij is onze gehele installatie zwak stroom en ook de communicatie naar de cve box gaat met een kabeltje.

[No Hands]

jjonkie schreef op woensdag 17 juli 2019 @ 15:05:
Nee, er is geen documentatie bij en online niet te vinden. Wel over de CVE Eco box uiteraard maar dat spreekt redelijk voor zich.

het gaat me om de aansturing van de roosters en het toerental van de CVE box. Dit wordt bepaald door het systeem.

Ik ben er vrij zeker van de CO2 sensoren niet goed werken maar 1 op 1 omwisselen zal niet goed gaan denk ik. Ik neem aan dat de sensor en het rooster van de betreffende ruimte aan elkaar gekoppeld zijn. Dit omdat de roosters van de woonkamer en de betreffende slaapkamer altijd open zijn ( door de oranje status )

Maar dat kastje weet toch niet welke sensor waar zit? dus als je 1 van die oranje sensoren verwisseld met een groene. wordt de oranje dan groen en de groene oranje? Dan is er echt vieze echt. Blijven ze wat ze zijn dan is de kans groot dat de sensor gewoon niet goed is.
Heb je al eens ergens een Co2 meter geleend en die in die kamer gezet om te kijken hoe de luchtkwaliteit is?

[jjonkie]

Even een update.

Ondertussen heb ik het systeem stiller gekregen, met name reinigen, nieuwe ventielen en wat dempers in de spirobuizen. Dat scheelt een stuk.


Maar het systeem werkt nog steeds niet goed. Op de slaapkamer van de oudste staat de indicator altijd op oranje. Ook al is er niemand aanwezig. Daardoor staat het rooster altijd volledig open en met de wind er pal op is dat niet fijn.

In de woon kamer werkt het wel redelijk maar is de sensor wel over ijverig. Netatmo meet 500ppm en het kastje in de kamer zegt "oranje" dus extra ventileren.

het tocht hier dus altijd, en we stoken ons een ongeluk om het maar wat warmer te krijgen. Vaak trek ik nu de stekker van het hele systeem eruit of ik zet de CVE box handmatig op stand 1 om het wat warmer te krijgen.

De vorige eigenaar heeft geen idee en weet ook niet waar de documentatie is. Ik kan op basis van de nummers op de kastjes geen gegevens vinden.

Het lijkt op deze kastjes maar dan met een extra print eronder.
https://www.ithodaalderop...essional/product/755-9640

Iemand ervaring met dit systeem of enig idee hoe ik die kastjes kan kalibreren ?

[No Hands]

Itho al gebeld?

[jjonkie]

het binnen werk van de control unit:

[jjonkie]

No Hands schreef op donderdag 23 januari 2020 @ 20:15:
Itho al gebeld?

Ja die verwijzen me naar Duco, Duco verwijst me naar Itho

[No Hands]

tja dat is ook klote natuurlijk, zo kom je nergens.

[PcDealer]

Wie is de aannemer/bouwer?

[jjonkie]

Dat weet ik wel inderaad. Die zou ik kunnen vragen wie de installateur is. Wellicht kom ik daar verder... Niet aan gedacht, stom.

[teacher]

Heb je al een keer een sensor gewisseld?

[jjonkie]

ja, geeft wel CO2 aan maar roosters reageren daar niet op.

[jjonkie]

Volgens mij is dit het apparaat. Verder weinig over te vinden. Helaas geen handleiding ed.

Toch DUCO maar weer eens bellen, het is toch echt een oud product van hun zo te zien.

http://web.archive.org/we...e/ducotronic/?page=master

[teacher]

Dat is hem zeker weten.

Overigens: kijk eens naar de foto van de sensor en vooral op het soldeerwerk. Die bovenste pinnetjes zouden wel opnieuw gesoldeerd moeten worden.

Edit: de duco sensor is gemaakt door theben. Wellicht kan je deze https://www.theben-nederland.nl/nl/amun-716-r-7160101 als vervanger gebruiken.

[ Voor 29% gewijzigd door teacher op 23-01-2020 22:46 ]

[jjonkie]

Ja inderdaad, ik zie het nu ook en ze hebben het allemaal ...

Ik ga die pinnen eens even opnieuw solderen.

Ik heb ook deze sensor gevonden van Itho, Pin out en lay out lijken gelijk..
https://www.ithodaalderop...essional/product/755-9640

Alleen dat is dan zonder de onderste print. Geen idee wat nu de functie is van die printplaat.

[ Voor 56% gewijzigd door jjonkie op 24-01-2020 14:18 ]

[jjonkie]

Pinnen door gesoldeerd. En een sensor gewisseld tussen kamer 1 ( was oranje ) en kamer 2 ( was groen )

Geeft in kamer 1 weer oranje aan met een andere sensor.

Ik heb echter alleen de bovenste print omgewisseld, het probleem zit dus in de onderste printplaat met de dipswitch. Deze kan echter geen CO2 meten maar heeft dus wel invloed op de sturing gek genoeg.

[CLVE]

Ik ben heel benieuwd hoe dit verhaal destijds is afgelopen.
Wij hebben een precies dezelfde installatie en dezelfde problemen.
Heeft e.e.a. nog een vervolg gehad.

[jjonkie]

Nee, heb het opgegeven, rooster handmatig klein stukje open gezet en losgekoppeld. Afzuiging handmatig bedienen. Gewoon een dom systeem geworden.

maar de rooster gaan dicht en ik ben van plan alles om te gooien en naar een WTW te gaan.

[Gj22]

Wij hebben precies dezelfde installatie en het lijkt inderdaad alsof de CO2 sensors steeds minder goed functioneren en te hoge waarden aangeven. Ze staan nooit lager dan oranje en vaak in het rood.

Ik heb gekeken naar alternatieve systemen maar er lijkt geen goede opvolger van dit systeem te zijn. Het hele systeem ombouwen naar handmatig is nogal een gedoe omdat ook de ventilatie roosters automatisch aangestuurd werden. Hier moet toch een alternatief voor zijn?!

[jjonkie]

Niet gevonden, ook geen alternatieve sensoren. Ik zit er ook nog steeds mee. Ik gebruik het systeem nog steeds gewoon handmatig. Zonde, maar zie ook een geen oplossing,

[Gj22]

Heb je ooit contact gezocht met Duco zelf?

[Dlanor80]

Ik heb het zelfde systeem in mijn huis uit bouwjaar 2010. Ik heb uitvoerig contact gehad met DUCO. Het systeem is een van de oudere systemen. Duco was niet genegen om support te geven. Er was geen vervangend systeem beschikbaar. Ik heb het systeem opnieuw laten inregelen door Balansventilatie uit Woerden maar dat had geen effect.

Ik heb uiteindelijk een andere CVE opgehangen en deze onafhankelijk laten aansturen op basis van eigen co2 / vochtigheidssensoren. De raamroosters worden nog wel aangestuurd door het systeem. De grootste ergernis is weg want er ontstaat geen tocht meer in het huis door dat de CVE niet meer wordt aangestuurd door het DUCO systeem.

[jjonkie]

Idem, zelfde ervaring met Duco. Geen support !

Waardeloos want het was geen goedkoop systeem en zo oud is het ook weer niet. Ik heb nog steeds plannen om het hele systeem om te bouwen naar Type D maar dat is nogal een ingreep dus daar hik ik tegen aan.

[Dlanor80]

Ik heb het duco raamrooster deels uit elkaar gehaald.

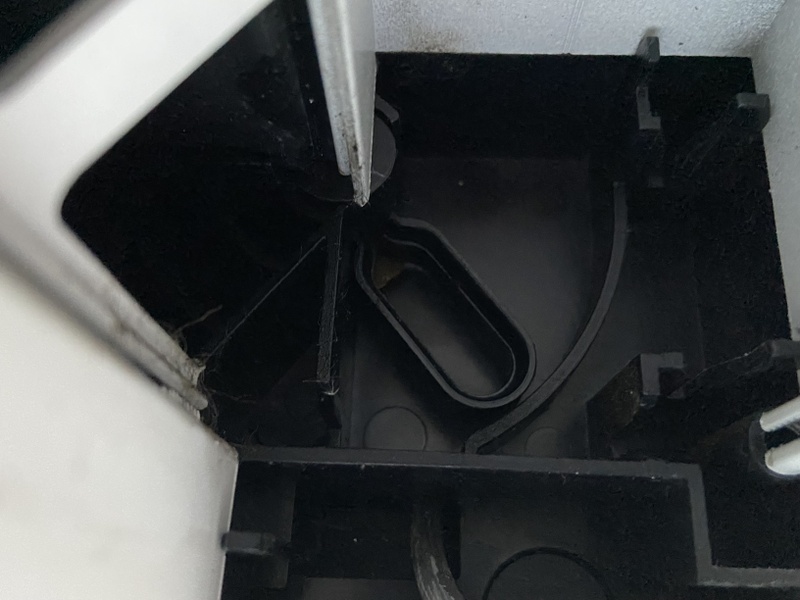

Het principe is vrij eenvoudig. Er zit een klep in het rooster en deze wordt door een stappenmotor geopend. De stappenmotor duwt via een mechanisme de klep omhoog en dan is er een open lucht verbinding met buiten.

De aansturing


De stappenmotor is een Haydon 4.6W 7.5DEG ( meer details komen met de kerst 🤶)





Rond de kerst maak ik een filmpje van open en sluiten. Op zich zou dit te automatiseren moeten zijn.

[17-12] update
Ik heb nog even wat uit elkaar gehaald!

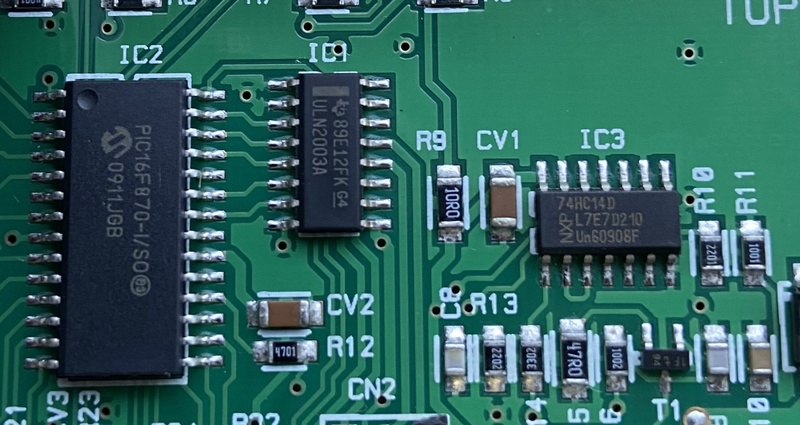

De stappenmotor wordt aangestuurd door een ULN2003a. Dat is een bekende chip voor het aansturen van een stappenmotor.

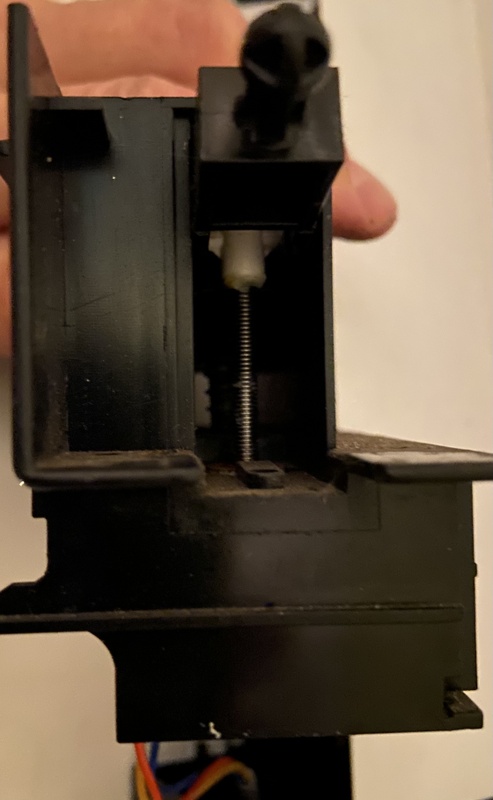

De stappenmotor drijft dit mechanisme aan om de klep te openen.


Het mechanisme bedient deze hendel (stand dicht).


Bij het commando open trekt de stappenmotor deze handel naar beneden en gaat de klep open.

[ Voor 33% gewijzigd door Dlanor80 op 17-12-2022 10:45 ]

[joe-black]

Ben heel benieuwd naar het vervolg :-)

[BugLive]

Dlanor, interessant! Zelf heb ik ook dit systeem. Durf gerust te zeggen dat we in 2005 een pilot waren voor dit systeem. Indertijd is het slecht ingeregeld waarschijnlijk door gebrek aan kennis. Uiteindelijk is het systeem erg conservatief ingeregeld waardoor in de winter de co2 waarden dramatisch stijgen en het leefklimaat ongezond is.

Vanuit de centrale (bij ons op zolder) worden de roosters in de verschillende kamers aangestuurd. Het protocol warmee dit gebeurd is onbekend.
Als deze bekend zou zijn geeft dit allerlij nieuwe mogelijkheden.

Keep us posted!

[BugLive]

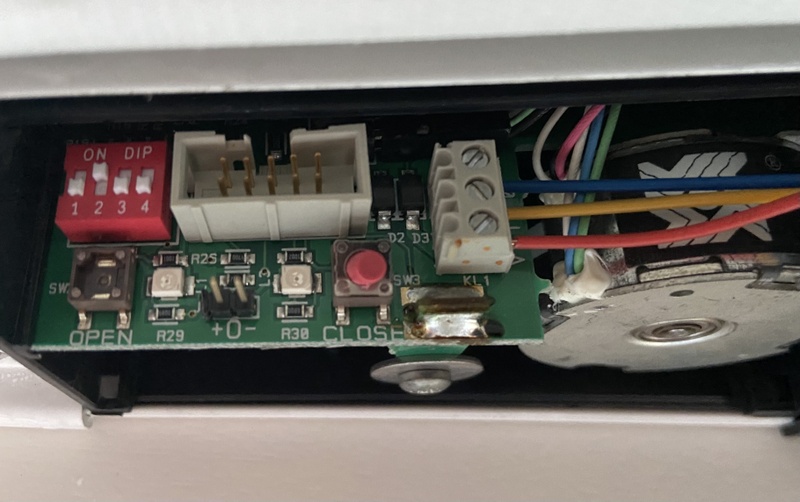

Dlanor, ondertussen heb ik de printplaat ontleed. Het werkt als volgt: grijze connector rechtsonderin komt gelijkspanning binnen [wss 6v of 12v, gnd en signaal (middelste) ]. De voedingsspanning word met een 7805 [kan ik niet goed lezen] op 5v gezet. Het rechterdeel van jouw printplaat. Deze voedingsspanning wordt gebruikt om chips (mcu puc16f780, schmitt trigger74hc14d en stappenmotor driver uln2003a) van spanning te voorzien.
Het signaal waarmee de printplaat vanuit de main unit wordt aangestuurd wordt 2x door de schmitt trigger gehaald. 2 maal wordt hij geïnverteerd. Het uiteindelijke signaal wordt op de pic aangeboden. Schmitt trigger wordt gebruikt om alle ruis en storing van de pic af te houden en een mooie blokgolf aan te bieden.
Dipswitches is de adress select voor de pic16 (wanneer moet hij reageren) deze is nodig omdat je op dezelfde groep 4 roosters kunt hangen en je deze afzonderlijk wilt kunnen regelen
Pic16 is blackbox maar wat ik wel weet is dat hij 3 uitgangen gebruikt om de stappen motor aan te sturen via een darlington array (uln2003a) de uitgang van deze chip hangt weer aan de connector naar de stappenmotor.

Het geheel is erg straight forward.
Het volgende moeten we uitzoeken.
1. Grijze connector: welke pin hangen aan welke pic16 pootjes.. dit is mogelijk onze interface poort.
2. Welke poot van de pic16 hangt aan welke poot van de schmitt trigger..
3. Welk signaal wordt er aan de pic16 aangeboden... [eerst 1 en 2 uitzoeken]. Ik ga even bespreken welk signaal en snelheden meest gebruikt worden op de pic16 en hoe uit te lezen.

Voorlopig weer even genoeg stof om over na te denken.

Ps: mijn achtergrond. Ik ben opgeleid Electronicus en heb als hobby domotica. Helaas doe ik te weinig met Electronica dus is alles erg roestig. Wel ken ik diverse MCU's en kan ik een beetje programmeren... pic16 is bij mij niet tot nauwelijks bekend maar daar ken ik wel iemand voor die deze dingen kan dromen :-). Overigens is de kans klein dat we de software uit kunnen lezen. Deze zijn namelijk goed beveiligd tegen dit soort praktijken.

[ Voor 5% gewijzigd door BugLive op 28-12-2022 07:20 ]

[Dlanor80]

BugLive schreef op woensdag 28 december 2022 @ 07:08:
Dlanor, ondertussen heb ik de printplaat ontleed.

WoW, goed werk! Het ontleden van de hele aansturing inclusief alle CO2 sensoren gaat mij boven de pet maar als iemand ons kan helpen. Het systeem in stand laten en kunnen aansturen is ook mooi.

Ik was zelf van plan om de print te vervangen voor een eigen aansturing met ESPHOME, ESP32 of ESP8266 bordje en uln2003a. De CO2 sensoren lijken ook met een ESPbordje uit te lezen. Je bent dan niet meer afhankelijk van de centrale aansturing.
Ik wil een testopstelling maken om mee te oefenen. Ik kan alleen al mijn kabeltjes en soldeerspullen vinden na mijn verbouwing.

[ Voor 6% gewijzigd door Dlanor80 op 28-12-2022 07:40 ]

[BugLive]

Mijn doelstelling is niet het vervangen van het gehele systeem. Immers heeft dit tot gevolg dat er veel extra ontworpen moet worden. Voor mij is volledig beinvloeden voldoende. Via bijvoorbeeld ESP D1, Home Assistant en node-red wil ik op basis van binnen en buiten temperatuur, windrichting en CO2 kunnen bepalen welk rooster er open en dicht gaan. Alle info heb ik reeds in Home Assistant aan boord.
5V is aanwezig in het rooster dus die ESP D1 (wifi) kan ik mooi koppelen en benaderen. nu nog de temperatuur sensoren in elk rooster kunnen lezen en de roosters aansturen.
Maar goed stap voor stap... ;-)

Mijn CO2 uitlezing doe ik middels ESP8266, MHZ19B en Tasmota gekoppeld aan Home Assistant.
Mijn CVE RFT regel ik op dit moment met Home Assistant en ESPHOME samen met een cc1101 tevens gekoppeld aan Home Assistant.

Het DUCO systeem kent reeds de functie waarbij een manuele override gerespecteerd wordt tot (ik geloof middernacht).. Dit zou betekenen dat de aansturing niet overruled wordt door de Main unit op zolder en dat daarmee deze manier van besturing zal werken.

[ Voor 11% gewijzigd door BugLive op 28-12-2022 08:33 ]

[BugLive]

update: 30-12-22

[ Voor 33% gewijzigd door BugLive op 30-12-2022 09:58 ]

[Dlanor80]

Goed bezig! Heb jij ook een controlebox?

[BugLive]

Dlanor80 schreef op woensdag 28 december 2022 @ 21:19:
Goed bezig! Heb jij ook een controlebox?

ik heb inderdaad een "control box" dit is de main unit welke bij mij op zolder is geplaatst.

[ Voor 20% gewijzigd door BugLive op 30-12-2022 10:02 ]

[BugLive]

Ondertussen is er ook data van de pic16


serial hex string ontvangen als characters :
01F4 8300 00AB 00A3 0066 3C45 58

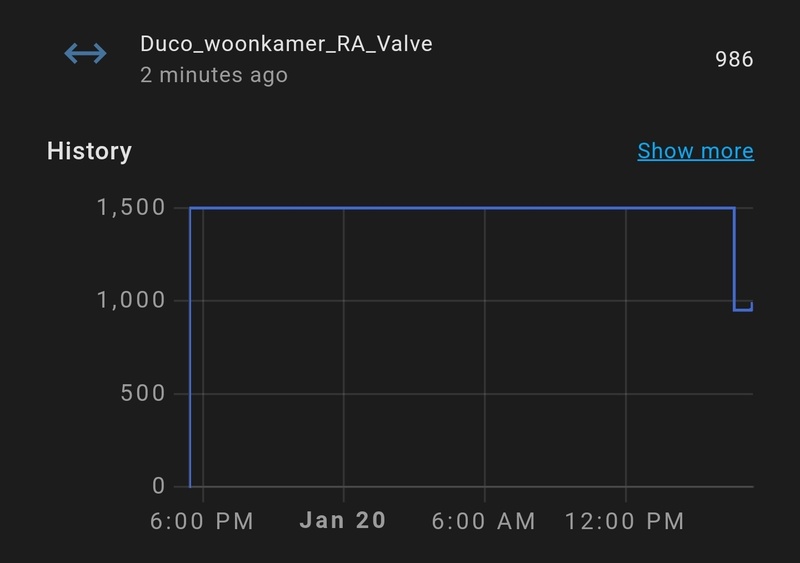

01F4 = stand rooster loopt van 05DC (volledig gesloten) tot 0064 (volledig open) in 20 stappen

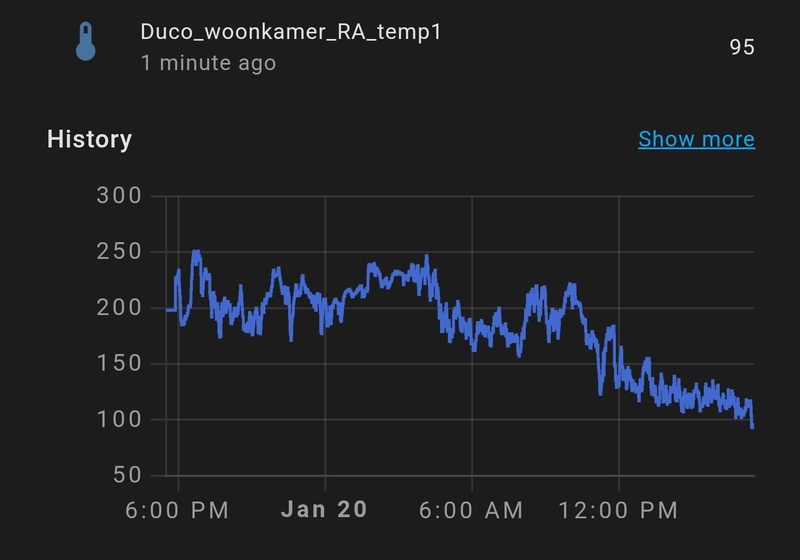

00AB = temp sensor = DEC = 17.2grd (gecompenseerd??)
00A3 = temp sensor 1 = DEC =16.3grd (binnen)
0066 = temp sensor 2 = DEC = 10.2grd (buiten)



to be continued

[ Voor 42% gewijzigd door BugLive op 29-12-2022 19:31 ]

[Gj22]

Wat mij het meest verbaasd bij het Duco systeem is dat de roosters nooit echt dicht gaan. Zolang de CO2 sensor groen of oranje geeft zou het rooster dicht moeten zijn, maar dat is niet het geval: je kunt duidelijk voelen dat er lucht doorkomt.

Ik heb dit recent opgelost door twee stroken uit een plastic plaat te snijden die precies in het rooster passen en over elkaar heen kunnen schuiven (zie foto). Ik kan nu het rooster helemaal dicht schuiven of deels open. Ik heb daarnaast 2 losse CO2 meters gekocht om te kijken wat er met het CO2 gehalte in huis gebeurt en ik heb een tijdschakelaar op het ventilatiebox gezet. De ventilator stond altijd aan en gooit de hele tijd warme lucht naar buiten.

Wat me opviel is dat het CO2 gehalte voldoende laag bleef 600-900 ppm terwijl de ventilatie met 50% gereduceerd was en de roosters voor 90% dicht waren. Het heeft ons afgelopen winter 30% gas bespaard! Erg welkom in deze tijd...

Ik zou al erg geholpen zijn als je de roosters manueel zou kunnen sluiten of open. Nu kan dat wel maar gaan ze na 8 uur weer open, wat niet de bedoeling is. Valt dit op een of andere manier te overrulen zodat ze echt dicht blijven? Of valt er een draaiknop te monteren zodat je de stand kan instellen?

[BugLive]

Op zich is het niet moeilijk om iets te bouwen wat het systeem overruled. Maar je wil wel dat het goed werkt en dat wat je bouwt ook samenwerkt met de huidige regeling. Denk aan bijvoorbeeld de stand van de roosters.
Met een simpele zigbee switch met 2 relais zou je bijvoorbeeld de schakelaars kunnen overrulen maar hoe lang een hoe vaak wil je dat ze gaan schakelen voordat het rooster dichtzit..
Verder heeft mijn systeem remotes (866MHz). Als ik deze weet te ontcijferen wordt het helemaal makkelijk. Helaas werkt geen van de protocollen welke nu voor duco bekend zijn...
Zoals je hebt gelezen, kan ik de uitgang van de pic16 al lezen met een ESP8266. Echter niet ik nog een aanpassing maken. Pic16 is 5volt, ESP8266 is 3.3volt.. beter voor de levensduur van mijn ESP en het duco systeem blijft dan gewoon werken.
Er moet nog veel gebeuren en tijd is mijn grootste vijand.. dus geduld zul je in deze zeker moeten hebben.

[jjonkie]

Heren bedankt voor jullie input, mooie ontwikkelingen en voor mij ook prettig om te zien dat er meer mensen in dit schuitje zitten.

Ik ben er inmiddels achter dat je door beide knoppen ingedrukt te houden het rooster een klein stukje op kunnen zetten ( 1 stap 5 procent ? )

Dit blijft dan ongeveer 8 uur zo en dan neemt het programma het weer over. Op 1 kamer staat het rooster altijd 100 procent open op de westkant.. Altijd super koud in de winter en de gordijnen wapperen ervan zeker als de wind er vol op staat. Als ik deze dan dicht wilde hebben ging die naar 8 uur weer vol open. Ook als is er niemand in de kamer en de CO2 waarde 400 of lager.

Deze heb ik dus buiten spel gezet door eerst op de kleine ventilatie stand te zetten en vervolgens de gele draad los te schroeven. Deze reageert dus niet meer

Dit scheelt al enorm maar natuurlijk niet echt een top oplossing.

Trouwens, die regel unit heb ik eens een poosje achter een smart plug gehangen. Bijna 10 watt continu verbruik.

[ Voor 6% gewijzigd door jjonkie op 23-02-2023 16:43 ]

[Dlanor80]

BugLive schreef op zondag 8 januari 2023 @ 22:44:
Er moet nog veel gebeuren en tijd is mijn grootste vijand.. dus geduld zul je in deze zeker moeten hebben.

Ben je nog iets verder gekomen?

[Dlanor80]

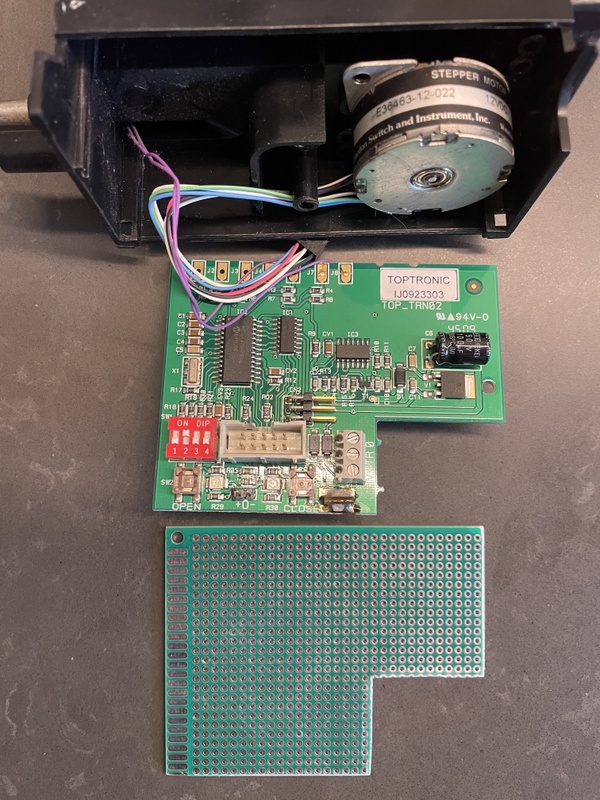

Ik ben deze week begonnen om een eigen protoprint te maken voor de aansturing van de klep. Het doel is de klep aan te sturen met een esp32 en UNL2003a. De verschillende onderdelen zijn besteld en komen langzaam aan binnen.





- update 6 oktober-
De stappenmotor is aan te sturen met een ESP8266 en UNL2003 op 12v.

[ Voor 19% gewijzigd door Dlanor80 op 07-10-2023 19:22 ]

[jjonkie]

Top !

Jij doet wat ik mijn hoofd heb maar waarschijnlijk net niet genoeg kennis voor in huis heb om het uit te vogelen. ( of geduld :-) )

Heel benieuwd naar de ontwikkelingen !

[FabiandJ]

Ik heb ook dit systeem in het huis zitten, bouwjaar is 2009.

Heb hier dezelfde controlunit en co2 meters als de topicstarter alleen de gebruikte luchtroosters zijn hier iets anders, hier zitten de aan/uit knop onder elkaar aan de rechterkant en niet naast elkaar.

Als ik de controlunit in de meterkast van het stroom afhaal en weer aansluit gaat die vol vermogen aan het werk, maar middels de bediening met stap 1/2/3 of 10min is deze niet te besturen.
De luchtroosters staan hier ook altijd open en nu met de kou heb je de hele tijd een tocht en kou ik het huis.

Nu maar alle luchtroosters dichtgezet en losgekoppeld en zet zelf de ramen maar open om te luchten etc. Vind het alleen vervelend dat ik de mechanische ventilatie niet meer werkt, onze badkamer zit in het midden van het huis dus krijg niet de waterdamp etc makkelijk daar weg.
Mocht iemand een idee hebben hoe ik dit terug werkend kan krijgen dan graag.

Verder hou ik de ontwikkelingen van @Dlanor80 in de gaten

[jjonkie]

@Dlanor80

Nog vorderingen te melden mbt je duco project ? Ik ben er nieuwsgierig wat je ervaringen zijn.

[martijnkh]

Ik ben recent verhuisd naar een huis waar ook dit systeem actief is. Huis is in 2008 gebouwd.
Ik heb de mechanische ventilatie afgekoppeld omdat deze box defect was (veel lawaai, weinig vermogen) en vervangen door een nieuwe box die niet meer aan dit systeem gekoppeld is.

Ik begon me dit najaar ook te storen aan openstaande roosters en tocht. Het viel me op dat dit niet in alle ruimtes het geval was.
Dit bleek te komen door een instelling van de witte pinnetjes in de co2 meter. Ze staan hierboven ook ergens op de foto.
Bij een instelling waarbij alleen het eerste pinnetje omhoog staan, gaan de rooster alleen in extreme gevallen nog open. Dit heb ik nu voor keuken/woonkamer.
Bij enkel het tweede pinnetje omhoog staan de roosters het merendeel van de tijd open. Deze instelling heb ik nu op de slaapkamers.
Werkt tot heden prima voor mij.
Overigens ook stroomverbruik gemeten, is bij mij een constante 9W. Best veel voor een toch redelijk passief systeem.

[Dlanor80]

martijnkh schreef op woensdag 9 oktober 2024 @ 09:42:
Dit bleek te komen door een instelling van de witte pinnetjes in de co2 meter. Ze staan hierboven ook ergens op de foto.
Bij een instelling waarbij alleen het eerste pinnetje omhoog staan, gaan de rooster alleen in extreme gevallen nog open. Dit heb ik nu voor keuken/woonkamer.
Bij enkel het tweede pinnetje omhoog staan de roosters het merendeel van de tijd open. Deze instelling heb ik nu op de slaapkamers.

Kan je een foto delen van jouw pin-instelling?

[cdiepenh]

Ha allen, ik volg dit met zeg maar grote ogen.
Ik kan jullie ook vertellen dat ik met dit probleem zit.
Althans mijn /onze situatie.

Zelfde opstelling.
Duco controlbox in meterkast
CO2 (exact dezelfde) meters in elke slaapkamer en jaaaa allemaal oranje of rood. Nooit meer groen te krijgen ongeacht ramen open.
Exact dezelfde raam roosters (ooit laten schoonmaken).
Wat ik hoorde via luchtbalans, ze gaan inderdaad niet dicht altijd minimaal 0,5 cm opening. Open dan 2 cm.
En een mech box op zolder die langzamerhand veel lawaai maakt en weer schoon gemaakt moet worden.

Resume: rot systeem. Zegt luchtbalans ook zo ongeveer niet in die woorden maar wel dat ze geen ondersteuning hierop leveren.
Onze woning is uit 2009 / 2010 oplevering.
Ik snap het algoritme niet goed wanneer de ramenventilatie open gaan zeker niet als alles met CO2 op oranje staat.
Zelf ooit een zekering vervangen in de control box. Die lag eruit
Zelf heb ik elektro en electronica gedaan en snap veel van dit alles alleen durf ik nooit alles zo een twee drie aan te passen.

Veel buren hebben de control box uit gezet. CO2 meter los getrokken.

Mijn idee als eerste de de mech box vervangen, heb de nieuwe al binnen met ingebouwde vocht sensor.en ga ik binnenkort vervangen en zit ik alleen nog met die rot raam dingen.

Ik dacht eerst ik ga die sensors vervangen. Alleen die zijn echt duur.
Liefst heb ik een goed werkend systeem en automatisch en een afstandbediening override voor de ramen per kamer.
In de winter als ze open staan is het behoorlijk koud.
We zitten nu bijna elke dag handmatig de zwarte dicht knop in te drukken in de woonkamer.
Zo vreselijk ongebruikers vriendelijk.

Dus ik ben zeker benieuwd welke slimme oplossingen mogelijk zijn.

[Emiks5]

Ook wij zijn slachtoffer van dit systeem, wat eigenlijk nooit goed gewerkt heeft en, nu blijkbaar de co2 sensoren verouderen en de ventilatiebox onregelmatig draait, ben ik ook heel benieuwd naar mogelijke oplossingen voor de aansturing van de box en vooral de roosters.
Hier staat dipswitch 1 omhoog maar de roosters gaan, nadat ze met de hand dicht zijn gezet, altijd naar volledig open na een tijdje. Ik heb geprobeerd de code van de afstandsbedieningen met de Homey te vangen, maar dat is niet gelukt. Ik hoop dus hier wat hulp te vinden. Goed te horen dat er meer slachtoffers zijn die naar oplossingen zoeken.

[Emiks5]

Ik heb van Verrijzerventilatie een installatie-handleiding van het complete systeem ontvangen. Voor mij was die best wel interessant in ieder geval.
Mijn systeem bestaat uit een CRU-RF control-systeem, met CO2-sensoren van het type 716-0-802 ventilatie roosters, en een CVE ECO 2E ventilatiebox.
Die CVE ECO wordt in ieder geval aangestuurd met een 0-10V spanning die wordt ingevoerd op een piggy-back PWM print in de ventilatiebox.Dus dat deel is hier recht toe recht aan.

[Emiks5]

Ik heb nu in alle slaapkamers van de CO2 sensoren de adressen naar nul gezet (dipswitch 1 naar off bij mij). Nu reageren de roosters iig niet meer op de bijbehorende CO2-sensor. De slaapkamer die niet gebruikt wordt staat nu s/winters dicht. Slaapkamer die wel gebruikt wordt (als slaapkamer) staat open.
Ik heb een Netatmo Home coach besteld om de lucht kwaliteit in de huiskamer/keuken te meten. En ik ga met een esp32-relaiskaart de afstandsbedieningen van de roosters aansturen, en met een esp32-DAC 01-10V de aansturing van de ventilatiebox. Nog nooit met esp32 gewerkt, maar dat moet lukken. De hele regeling zet ik dan in mn Homey. Ben benieuwd of dat geheel gaat werken.

[Dlanor80]

Emiks5 schreef op donderdag 7 november 2024 @ 14:02:
En ik ga met een esp32-relaiskaart de afstandsbedieningen van de roosters aansturen

Heb jij voor elk rooster een aparte afstandsbediening?

[Emiks5]

Dlanor80 schreef op donderdag 7 november 2024 @ 14:07:
[...]


Heb jij voor elk rooster een aparte afstandsbediening?

Nee ik heb er twee die ik zelf ingedeeld heb voor beneden (noord- en zuidkant). Boven kan ik gemakkelijk bij de roosters, maar op dit moment laat ik ze boven gewoon in de ene kamer dicht (swinters) en in de andere kamer altijd open (wordt toch niet gestookt). Bovendien heb ik er nog een voor de Ventilator box die ik ook eventueel aan een (groep) rooster(s) kan koppelen, als ik de bediening van de ventilator ook in mn homey app heb.

[Emiks5]

Ik heb het nu voor elkaar. Ik heb de 0-10 Volt aansturing van ventilator nu met een arduino verbonden. De knoppen van de twee afstandsbedieningen gedesoldeerd en de aansluitpunten van de knoppen met relais verbonden, die aangestuurd worden door de arduino. Ik heb een tweedehands Netatmo Home Coach tbv de CO2 meting aangeschaft. En een aantal flows in mijn Homey ( verbonden via lan met de Arduino en de Netatmo) gemaakt die de ventilator snelheid regelt aan de hand van de CO2 waarde, en bovendien de roosters aan Noord-en Zuidkant sluit, half opent of helemaal opent afhankelijk van de ventilator snelheid en de windrichting. En ik kan zo de cCO2 waarde onder de 900 ppm houden.

[Dlanor80]

Emiks5 schreef op zondag 8 december 2024 @ 22:30:
en bovendien de roosters aan Noord-en Zuidkant sluit, half opent of helemaal opent afhankelijk van de ventilator snelheid en de windrichting.

Hoe stuur je de roosters aan?

[ Voor 21% gewijzigd door Dlanor80 op 27-12-2024 23:16 ]

[BugLive]

Dlanor80 schreef op zondag 24 september 2023 @ 21:07:
[...]

Ben je nog iets verder gekomen?

Zekers, Afgelopen kerst het project weer opgepakt. Ondertussen een esp met serial communicatie aan het rooster hangen. Info via mqtt in home assistant. Ook kan ik ondertussen de kleppen in 15 stappen open en dicht sturen.
Als eea productie waardig is, zal ik de omschrijving delen, nu hangt het allemaal nog met touwtjes aan elkaar. Hihi



Stand van de klep, 1500 is open, 0 is dicht

Als de stand van de klep bekent is, weet je of hij nog verder dicht of open kan.

Verder lees ik nu ook de 4 sensoren van het rooster uit hiermee lijkt de hoeveelheid wind op het rooster berekend te worden. Allemaal data nodig om een automatische regeling te maken in homeassistant. Die wel doet wat ik wil!

[ Voor 56% gewijzigd door BugLive op 20-01-2025 17:35 ]

[Roepiedoepie]

Halo ik ben nieuw hier. Mijn huis is in 2008 gebouwd en we kregen daarbij een ducotronic systeem maar omdat het afdekhoedje kapot was kwam er water in de ventilator box. Deze doet het daardoor niet meer dus heb ik het weggegooid en laten vervangen door een wtw van itho maar de rosters en de co2 meters zijn er nog. Nu in 2025 ben ik weer bezig met upgraden van de wtw met co2 sensoren en andere accessoires, maar ik schrok me dood van de prijs! Ik ben ook bezig met Arduino en esp 32 leren progameren. Mijn broer heeft het zelfde huis als ik heb en dus ook de oude ducotronic ventilatie die bij hem wel werkt maar hij wil ook overstappen naar een wtw om te gaan besparen. Kan ik zijn kastje bij mijn co2 meters en roosters aansluiten en dat ik dan lucht toevoer kleppen ga 3D printen en die aansluit implaats van de roosters. En dat ik ook op ene of andre manier de ventilatie output gewoon een paar servo motors aansluit dat die op de afstandsbediening van de wtw drukken?.

[Emiks5]

Dlanor80 schreef op vrijdag 27 december 2024 @ 23:15:
[...]


Hoe stuur je de roosters aan?

Srory, ik had een tijd niet gekeken op Tweakers-forum.

De ene afstandsbediening van DUCO heb ik aan de Noord-roosters gekoppeld, de andere aan de Zuid-roosters (inde huiskamer/keuken) De printplaat heb ik eruit gehaald, de knoopjes gedesoldeerd en op aansluitingen van de knopjes op de print draadjes gesoldeerd, die ik met een relaiskaart heb verbonden, welke ik weer met de Arduino aanstuur (die ook de ventialtorbox aanstuurt). De Arduino wordt vanuit de Homey aangestuurd. De knoopcellen in de afstandsbedieningen zijn nu vervangen door 3,3 volt van de Arduino.

[Roepiedoepie]

Heeft er iemand trouwens nog ducotronic onderdelen?
