Hulp gezocht in de wirwar van zonnepanelen

[Kn3tt3r3]

Morgen!

Momenteel ben ik bezig met het strippen en opnieuw opbouwen van mijn huis. Op het nieuwe dak wil ik aan een kant panelen plaatsen. Nu ben ik al een tijdje aan het zoeken en lezen over wat ik het beste kan doen, maar er is zoveel aanbod dat ik de weg een beetje kwijt ben. Hopelijk kunnen jullie me de goede richting in sturen.

Situatie:
https://drive.google.com/...5reuRt_Ihq3KoGhq15gyOzTtf
https://drive.google.com/...jDc7RQP_3xx65uQyGoFoBsHNA

Het is dus het schuine gedeelte (waar nu het zeil ligt) boven de dakkapel. Dit is een hoe van ongeveer 30 graden recht op het zuiden.

Qua afmetingen is het 11x 2,5 (ongeveer). Ik was dus van plan 2 rijen van 6 panelen landscape neer te leggen. Aan de zijkant en onderkant komen pannen, dus zou de panelen graag zo diep mogelijk hebben liggen. Er is geen schaduw van andere huizen, bomen etc. Dus ik optimizers lijken met niet nodig.

De montage zal gebeuren dmv stalen damwandpanelen. Ik wil hier het ClickFit Evo staaldak systeem voor gebruiken.

Momenteel zijn we nog met 2 personen, dus zal het gebruik wel meevallen (we woonden hier nog niet van te voren, dus kan het gebruik moeilijk schatten). We zullen ook gaan starten met de CV installatie welke er aanwezig was (1 jaar oud, dus zonde om het weg te doen). Alle aansluitingen en leidingen voor een warmtepomp zijn wel gemaakt, maar die zullen we in het begin dus niet gebruiken.

De meterkast gaat ook helemaal op de schop, dus hier kunnen we nog doen wat we willen. Er is krachtstroom aanwezig, maar dat is misschien niet nodig met 12 panelen.

Budget:
Heb niet echt een budget in gedacht. Omdat het niet super veel panelen kunnen zijn denk ik dat het misschien verstandig is om nu wat meer in betere panelen te investeren zodat ik hier langer profijt van heb. Hoe denken jullie hier over?

Mijn vragen:
- Welke panelen (Wp) + merk zouden jullie aanraden. Ik zie door de bomen het bos niet meer.
- Zouden jullie een verdeler plaatsen om de wasmachine of droger op aan te sluiten?
- Waar moet ik op letten bij een omvormer?

Hopelijk kom ik zo wat verder

[AUijtdehaag]

Als je het "custom" made wilt maken qua maatvoering, lijkt het me belangrijker eerst te kijken naar de maat van de panelen.
1690 x 1046 x 40 mm https://www.solar-outlet....-wp-zonnepaneel-copy.html
1686 x 1016 x 40 mm https://www.solar-outlet....-v5-zonnepaneel-copy.html
1672mm x 991mm x 35m https://www.solar-bouwmarkt.nl/lr6-310-wp-full-black.html
1590 x 1053 x 40 mm https://www.solar-outlet....o-n330-wp-full-black.html
of in portrait?
1960mm x 992mm https://www.sun-solar.nl/...-btw-in-juli-op-voorraad/
1956mm x 992mm x 40mm https://www.solar-bouwmar...-black-72-cells-copy.html

en vele anderen:
https://www.solar-outlet.nl/zonnepanelen/alle-zonnepanelen/

Daarna kunnen we er een mooie omvormer bij zoeken.

Chapeau voor dit project van ombouw.

[ Voor 21% gewijzigd door AUijtdehaag op 16-07-2019 09:52 ]

[Kn3tt3r3]

AUijtdehaag schreef op dinsdag 16 juli 2019 @ 09:47:
Chapeau voor dit project van ombouw.

Dank je Het is een flink project, maar het einde begint in zicht te komen. We zijn vorig jaar Augustus begonnen en hebben eigenlijk alleen de binnenmuren op de begane grond + verdiepingsvloer laten staan.

Maar qua afmetingen was ik uitgegaan van de standaard maat (1600 x 1000 ongeveer). Goed idee om ook eens te kijken naar de custom afmetingen.

[Kn3tt3r3]

Ik denk dat de standaard maten toch het beste gaat passen. Welke merken zouden jullie adviseren?

edit:
Of zijn grotere afmetingen over het algemeen interessanter om te leggen? Vind het lastig om te vergelijken omdat het allemaal andere merken zijn.

Maar als ik bijvoorbeeld https://www.sun-solar.nl/...-btw-in-juli-op-voorraad/ zou kiezen dan zouden er 10 panelen portrait opkunnen wat 3700wp totaal zou zijn.

Met de standaardafmetingen zou ik dan 12 panelen kwijt kunnen welke 308wp moeten hebben om ook 3700wp uit te komen.

[ Voor 73% gewijzigd door Kn3tt3r3 op 21-07-2019 12:28 ]

[AUijtdehaag]

12 panelen, 60 cell, 32 Vmmp, standaard maat of
10 panelen, 72 cell, 39 Vmpp, 2x1 formaat

Het maakt allemaal weinig uit. Beide prima Vmpp voor een 1-fase omvormer.
De dakhelling is 30 graden, dus je kijkt er vanaf beneden ook niet direkt op. Zolang ze maar zwart zijn.

Je kan misschien wat echte fotos opvragen bij de leverancier.

Hier eventueel wat foto's van de phono solars 360 Wp (solar-bouwmarkt.nl)
Snoekieboe in "Perc zonnepaneel, waarom wel waarom niet?"

Edit: enkel bij een lange horizontale schaduw, zouden 12x panelen in landscape een voordeel hebben.
Dit ivm dookruisen van rijen cellen met de diodes. Huizen in de buurt die die schaduw veroorzaken? Misschien is het moment ook weer vrij kort, dus dan maakt het weer niet uit.

[ Voor 30% gewijzigd door AUijtdehaag op 21-07-2019 13:30 ]

[Kn3tt3r3]

Ik zal eens kijken wat er qua lengte het beste uitkomt met de pannen die er nog naast moeten komen. In de link welke je stuurde over de perc panelen zie ik ook verschillende merken genoemd worden. Zijn er nog merken waar ik niet naar moet kijken of maakt het tegenwoordig allemaal niet zoveel uit?

Mbt de omvormer. Wat zijn hier de grootste verschillen in? In het topic wat je stuurde zie ik dat ze het ook hebben over geluid. Zal ook nog wel eens de zoekfunctie hier gebruiken daarvoor.

[AUijtdehaag]

Het maakt tegenwoordig niet zo gek veel meer uit, welke panelen.
De een is wat mooier dan de ander.. (ik kan even geen voorbeeldje vinden van lelijke panelen met kleurverschil. Die zijn er wel.) Maar ze doen het allemaal. (voor hoe lang, is glazen bol werk)

Ik heb hier een paar linkjes van foto's
URE
Cranberry in "Electriciteit opwekken met zonnepanelen (PV) deel 7"
Yingli:
Luc S in "Offerte zonnepanelen"
hit kuro
AUijtdehaag in "Electriciteit opwekken met zonnepanelen (PV) deel 7"

Omvormer (maar dat is mijn keuze) een SMA 3.6.
Geen gedoe met logging die niet werkt. En in mijn ogen een betrouwbaar merk. (ik heb persoonlijk ervaring met 7 stuks, nog geen enkele dag uitval of een probleem de afgelopen 6 jaar.

En een merk wat door-ontwikkeld (software geschikt voor en met batterij management, wanneer dat betaalbaar wordt, zoek op sunny boy storage en LG chem)

[Kn3tt3r3]

@AUijtdehaag Bedankt voor je hulp! En sorry dat de reactie op zich liet wachten, maar heb er toch nog even wat meer tijd voor uit getrokken om het goed uit te zoeken.

Panelen:
De Longi Solar LR6-60HP-310M lijken me prijstechnisch het meest interessant. Het grote prijsverschil kan niet snel goed gemaakt worden met het Wp verschil (of de werkelijke opbrengst moet echt tegen gaan vallen). Het zouden dan 12 panelen worden.

Omvormer:
Ook bedankt voor dit advies. Ik wil zeker voorbereid zijn op batterij management, dus ik denk dat een SMA een goede keuze kan zijn. Je geeft aan voor een SMA 3.6 te gaan (wat ook Sunny Design Web aangeeft). Ik zie data deze een Max. DC-vermogen van 3,88 kW heeft. Dat lijkt me inderdaad voldoende voor 3720 Wp.

En volgens Sunny Design Web kunnen alle panelen dus ook op 1 string. Dan houdt ik nog een ingang over voor een volgend project

PV verdeler:
Hier twijfel ik nog over. Is niet perse nodig omdat ik een aparte groep kan maken voor de panelen. Financieel zou het misschien interessant kunnen zijn, maar daar zou ik ook even mee kunnen wachten tot het salderen ophoudt.

[AUijtdehaag]

Graag gedaan.

Als je "een volgend project" ook aan wil sluiten op deze omvormer met 2x mppt, is het misschien verstandig alvast een iets grotere te nemen. (SMA 4.0 of 5.0)
Het effect van een iets te grote omvormer met minder Wp panelen is niet zo groot.
Ik heb met 4550 Wp op een SMA 6.0 (tripower) gedraaid.
Hij zal iets minder efficient worden, bij slechtere licht condities. (bij weinig opbrengst dus)

Misschien nog een tip voor de afwerking van je dakkapel:

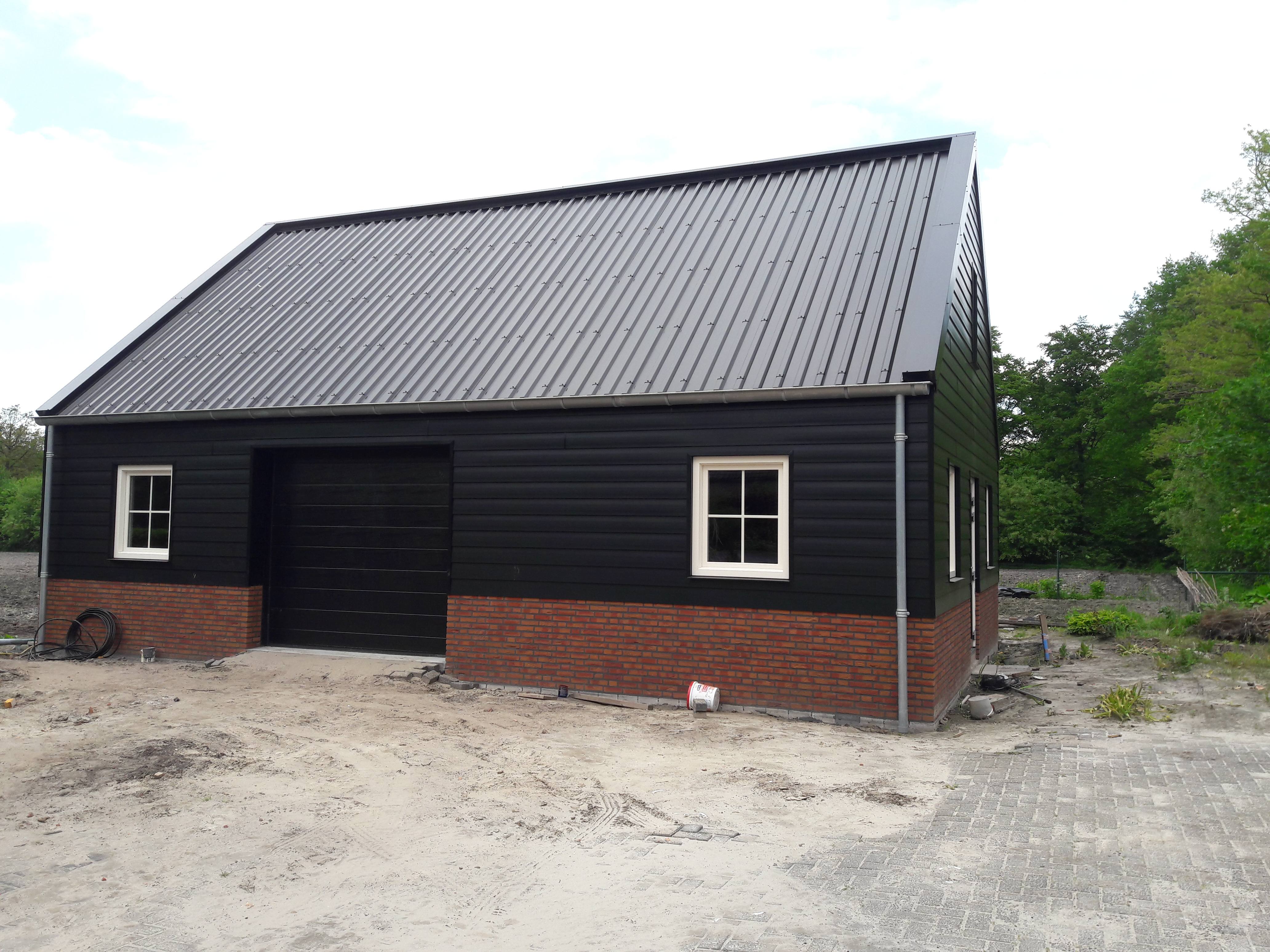

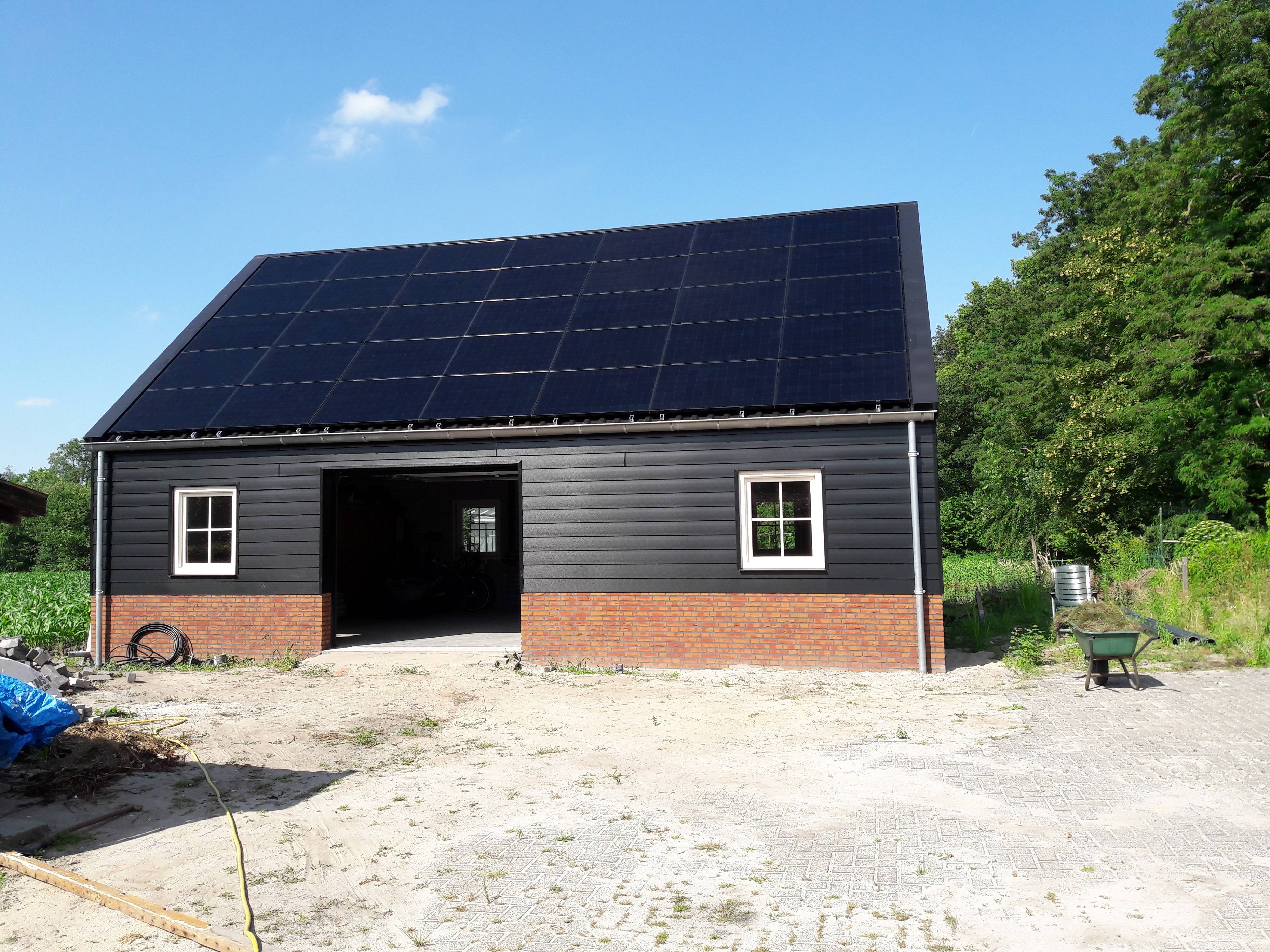

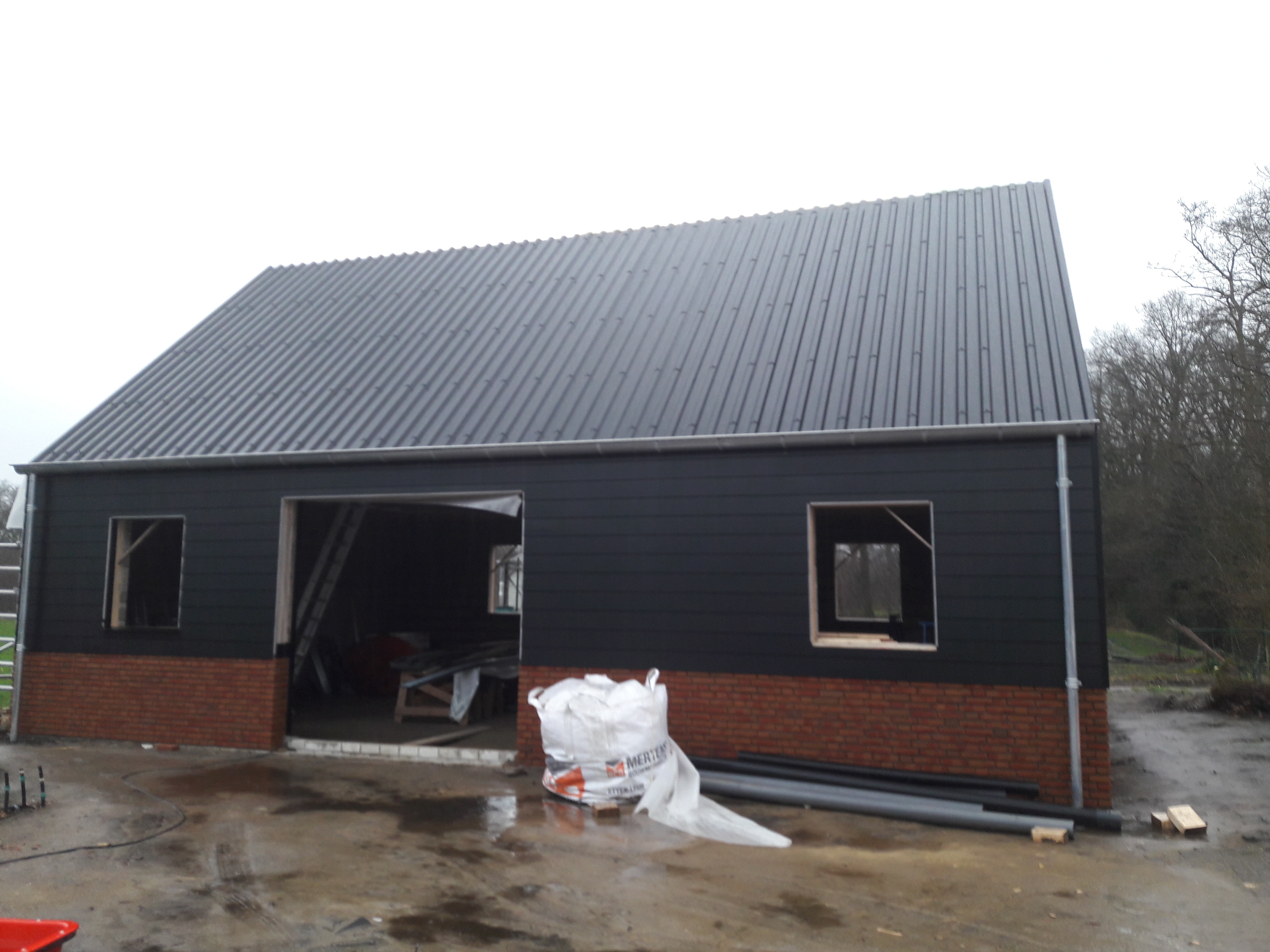

https://www.technea.nl/project/indak-zonnepanelen/ (staalplaat ertussen, klik op volgende fotos)

of zelf gemaakt:





Met beiden heb ik geen persoonlijke ervaring mee..

[JoKo]

Kn3tt3r3 schreef op zondag 28 juli 2019 @ 12:31:
@AUijtdehaag

En volgens Sunny Design Web kunnen alle panelen dus ook op 1 string. Dan houdt ik nog een ingang over voor een volgend project

Je zit toch aan je max, en je zit op zuid. Dus die string blijft ongebruikt tenzij je nu een zwaardere omvormer neemt.

[Kn3tt3r3]

@AUijtdehaag , @JoKo Natuurlijk.. De omvormer zit al aan de max, dus daar kan niks meer bij... Maar wist niet dat een te grote omvormer minder efficient was. Ik begin voor nu met de 3.6. Dan zie ik later wel verder.

Het voorbeeld van Technea komt het meest overeen met wat ik wil gaan doen. Bij ons komen er alleen ook nog pannen aan de zijkant te liggen.
