Zonnepanelen: advies voor aanschaf

[Afca_020]

Ik wil zonnepanelen gaan aanschaffen en ben uiteindelijk op onderstaande set uitgekomen.
Voordat ik overga tot bestellen wil ik mijn keuze graag aan de experts hier op het forum voorleggen.
Misschien zie ik wat over het hoofd of heeft iemand een betere optie.

Mijn situatie.

Budget: ik wil graag rond de €3500 uitkomen.

Meterkast
Hoofdaansluiting: 1x 35 Ampère
Vrije aardlek automaat van 20 Ampère

Verbruik.
Ons verbruik zit nu op 2500kWh, maar ik ben sinds vrijdag in het bezit van een L/L warmtepomp dus het verbruik zal (flink?) omhoog gaan.

Situatie.
Dit is mijn plattedak, 8,5 meter lang en 6 meter breed.
Het smalste stuk tussen 2 pijpjes is 5.3 meter.

Afbeelding


Dit is een foto van vlak na het verwijderen van de schoorsteen. Het dak is inmiddels voorzien van nieuw dakleer en van nieuwe (minder hoge) pijpjes.

Afbeelding


Schaduw.

Ik heb schaduw van een boom (2) die voor het huis staat.

Afbeelding


De schaduw valt in het voor en najaar over het hele dak heen, in de zomer pakt hij net de voorste rand mee. En ik heb schaduw van pijpjes.

Mijn buurman heeft zonnepanelen (12x REC 295wp - SE + optimers, 2018 jaar opbrengst 3.4) en zegt dat je een uur last hebt van de schaduw van de boom voor het huis.


Mijn keuze is op de volgende set gevallen.

Zonnepanelen
18x JA Solar poly 275 Wp (4950WP)

Omvormer (uitkomst sunny desing)
SMA SB4
Afbeelding


Schaduwbeheer.
De optitrac functie van SMA mag het schaduw beheer doen.

Montage.
Dual betonvoeten van 10 graden a 65 euro van sun-solar.

Legplan
Afbeelding


Verlies berekening

Afbeelding


Is bovenstaand een goede keuze en heb ik overal aan gedacht?

[AUijtdehaag]

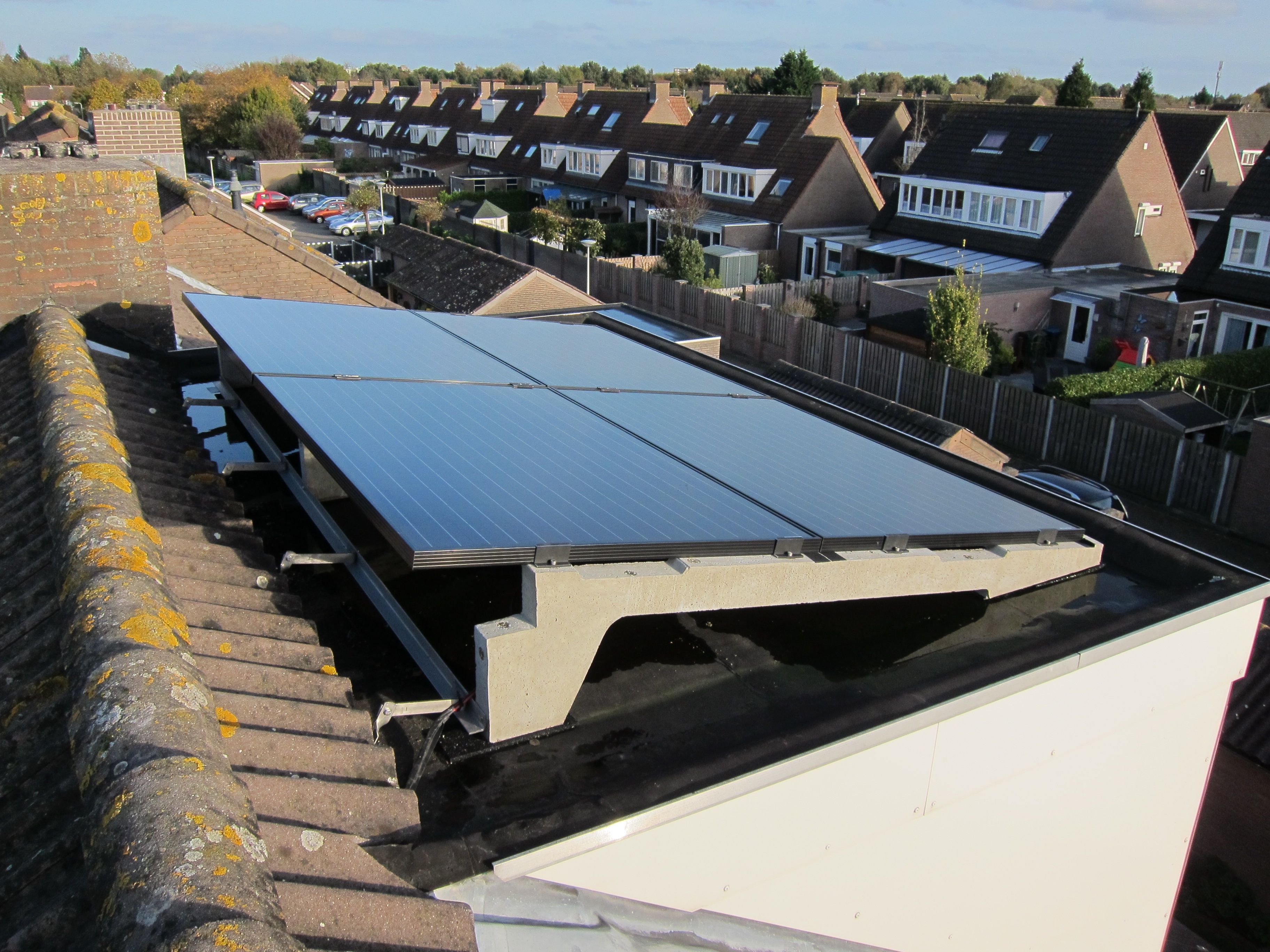

Ga je met de betonvoeten geen schaduw creeeren bij de buurman?
Ze zijn 40 cm hoog.

(hier liggen panelen op van 1580 x 1053, en voor de zekerheid toch maar ge-ankerd omdat het een dakkapel is en panelen boven de nok)

Op zich wel een mooie oplossing met de betonvoeten vanwege de pijpjes.
Een half cell paneel, kan ook nog wat verbetering geven in schaduw verwerking omdat het ook nog uit 2 delen bestaat.
https://www.solar-bouwmarkt.nl/lr6-310-wp-full-black.html

En dan kiezen voor een SMA 5.0

Is het een pvc dak? Dan tussen rubber matje en pvc, een ander materiaal leggen. (zodat er geen reactie ontstaat - meen ik te herinneren)
JayPe in "Zonnepanelen op plat PVC dak: Wat voor beschermmatjes?"

[ Voor 46% gewijzigd door AUijtdehaag op 15-07-2019 09:25 ]

[Afca_020]

Schaduw bij de buurman veroorzaken, daar had ik dan nog niet aan gedacht.
Het zal qua schauw bij de buurman dan alleen om de vroege ochtend uren gaan, of vergis ik me daar in?

Bestaat er iets waarmee je dat kan berekenen?
De afstand tot zijn zonnepanelen is ongeveer 1 meter.


Het prijsverschil tussen de 310wp half cell en mijn keuze is 47 euro per paneel.
Zou ik dat binnen een redelijke termijn terugverdienen?

Ik heb een 1 fase aansluiting

[AUijtdehaag]

Misschien valt het dan inderdaad mee, als het 1 mtr is.
Hij heeft ook schaduw van die pijpjes toch? Bovendien heeft hij solaredge, dus nergens last van....

Uiteindelijk verdien je alles terug.
Ik heb Panasonic hit kuro, en ik vraag mezelf die vraag ook niet af.

Als de half-cell buiten budget valt, neem je gewoon de poly.
Alles werkt uiteindelijk.

Edit: deze vallen een beetje in dezelfde prijsklasse, maar met 10 Wp meer (als ik vergelijk op 275 Wp poly bij solar-bouwmarkt vs 285 Wp bij winkelman). Ze zijn wel net wat langer.
https://www.winkelman-zon...cell/51751/?display=tiles
Hier nog wat uitleg over half-cell
https://www.recgroup.com/...hading_properties_eng.pdf

De SMA is bij winkelman ook goedkoper. LEt er wel op dat je de 1-AV41 krijgt ipv 1-AV40 (ouder model)

[ Voor 58% gewijzigd door AUijtdehaag op 15-07-2019 11:18 ]

[Afca_020]

De half-cell is inderdaad een betere optie, dank je wel.

Omdat de SMA SB4 2 MPP's heeft, is het dan handig om 1 string te leggen (sneller opstartvoltage bereikt)
Of is het, met oog op de schaduw die niet altijd over het hele dak valt, beter om 2 strings te leggen?

[AUijtdehaag]

Die 12 en 6 is prima.

12 zorgt voor de ideale stringspanning en dus goed rendement.

Die 6 zou je dan kunnen leggen waar je het meeste schaduw hebt. (boom en vooraan?)
Edit: optitrac heeft graag veel voldoende spanning om goed te werken, dus deze weet ik niet zeker)

Opstartspanning haal je altijd. Het is de stroom van de panelen die bepaalt wanneer de omvormer gaat produceren. (dus licht)

En 18 panelen in 1 string is een te hoge spanning voor een 1-fase omvomer.
(met uitzondering Fronius primo)

18 panelen kan in 1 string, maar dan moet je een 3-fase omvormer nemen. (en je huisaansluiting 3-fase zijn)
https://www.mg-solar-shop...r/SMA/SMA-Sunny-Tripower/

[ Voor 13% gewijzigd door AUijtdehaag op 15-07-2019 18:59 ]

[Afca_020]

Ik had ook nog 2 oost west opstellingen uitgewerkt.
Zal de buurman misschien ook fijner vinden.

Oost west opstelling 12x

Canadian Solar 400W Super High Power Poly PERC HiKU 2108 X 1048 169pp SolarVoordeelshop

Panelen 12x€169=2028
Omvormer Solis 2.5K-4G Enkelfase 2 MPPT=511 winkelman
Omvromer SB 3.0 Enkelfase 2 MPPT = 903 solar-pur.com
Betonvoeten 8x€65=520

Totaal incl Solis omvormer = 3059
Totaal incl SB omvormer = 3451

Opbrengst 4800WP, volgens Sunnydesign 3948WP (exclusief schaduwverlies boom)

legplan.
[Afbeelding]

-----------------------------------------------------------------------

Oost west opstelling 14x


Canadian Solar 400W Super High Power Poly PERC HiKU 2108 X 1048 169pp SolarVoordeelshop

Panelen 14x€169=2366
Omvormer Solis 2.5K-4G Enkelfase 2 MPPT = 511 winkelman
Omvormer SB 3.0 Enkelfase 2 MPPT = 903 solar-pur.com
Betonvoeten 10x€65= 650

Totaal incl Solis omvormer = 3527
Totaal incl SB omvormer = 3919


Opbrengst 5600WP, volgens Sunnydesign 4632WP (exclusief schaduwverlies boom)

Legplan.

[Afbeelding]

[Afca_020]

AUijtdehaag schreef op maandag 15 juli 2019 @ 18:56:
Die 12 en 6 is prima.

12 zorgt voor de ideale stringspanning en dus goed rendement.

Die 6 zou je dan kunnen leggen waar je het meeste schaduw hebt. (boom en vooraan?)
Edit: optitrac heeft graag veel voldoende spanning om goed te werken, dus deze weet ik niet zeker)

Opstartspanning haal je altijd. Het is de stroom van de panelen die bepaalt wanneer de omvormer gaat produceren. (dus licht)

En 18 panelen in 1 string is een te hoge spanning voor een 1-fase omvomer.
(met uitzondering Fronius primo)

18 panelen kan in 1 string, maar dan moet je een 3-fase omvormer nemen. (en je huisaansluiting 3-fase zijn)
https://www.mg-solar-shop...r/SMA/SMA-Sunny-Tripower/

Dan komen de 1ste 6 in een string en de andere 12 in een string.
Het achterste deel van het dak pakt lang niet altijd schaduw mee.

Dat 18 panelen in 1 string op 1 fase niet kan had ik moeten weten.

[AUijtdehaag]

In oost/west: Het probleem is dan de harde schaduw van de schoorstenen, de schaduw van de buurman (laat in de avond) en je moet 2 strings maken, met maar 6 panelen omdat je moet splitsen.
Het kan wel, maar dan kun je duurdere panelen nemen, panasonic hit met 59 Vmpp.
6 is dan ook 354 Vmpp

Zuid lijkt me met gewone panelen daardoor beter.

[Afca_020]

Keuze is gevallen op een zuid opstelling.

Alleen twijfel ik nog een beetje over de omvormer.
Sunny design geeft de volgende uitkomsten.

De zonnepanelen.

[Afbeelding]


SB 4.0
[Afbeelding]

SB 5.0
[Afbeelding]


Annual energy yield verschilt echt minimaal 4560 om 4548
Prijsverschil bij Winkelman tussen de SB4 en de SB5 is toch €171

Als ik alles goed heb ingevuld in SD dan zou ik toch eerder neigen naar de SB4.
Of is het beter om een wat zwaardere omvormer te nemen omdat deze minder zwaar belast wordt?

[AUijtdehaag]

Je zal af en toe wat aftoppen met de 4.0
Die dagen zijn in de minderheid, dus op jaarbasis zal het niet zoveel uitmaken.

Welke ik zou nemen?
De 5.0
Ik kan niet tegen aftoppen. Ik heb mijn omvormers altijd iets te groot genomen.
Veel te groot, zal wel negatief uitwerken bij slechte lichtomstandigheden, en rendement op dat moment wat minder zijn.
Levensduur is ook een lastige. Misschien wordt hij minder warm. Maar ik ken persoonlijk geen defecte SMA’s tot nu toe. (6 jaar). 1 geval waar het display en bt, het niet meer doet, maar produceerd nog wel. Maar dat is een onvormer van 2 generatie geleden (2000 HF)

[ Voor 4% gewijzigd door AUijtdehaag op 16-07-2019 08:48 ]

[Afca_020]

Is mijn bedradingsschema voor de zonnepanelen zo goed?

[Afbeelding]

[AUijtdehaag]

2 opmerkingen:

1. De "rode" draad moet "eigenlijk" meelopen met de zwarte, om geen inductielussen te creeeren op je dak.
Kost wel wat meer rode draad.
2. bij jasolar halfcell, moet je de panelen om en om monteren. Omdat de lengte van de draden niet lang genoeg zijn. (maw kruislings te kort naar het andere paneel)
Zie connecties op de datasheet https://myshop.s3-externa...C-Half-Cell-Alu-Frame.pdf

Als je het zelf gaat doen, zorg voor een goede mc4 tang. en kwalitatief goede mc4 connectoren
https://www.elektramat.nl/zoeken/?q=mc4
https://www.elektramat.nl/zoeken/?q=solar+kabel

Ik gebruik al een tijdje een goedkopere mc4 tang via markplaats.
Doet ook wat die moet doen.
Maar let goed op je verbindingen die je maakt. Niet zo.

[ Voor 35% gewijzigd door AUijtdehaag op 18-07-2019 10:39 ]

[Afca_020]

Nog een poging en nu hopelijk zonder inductielus.

1. [Afbeelding]

2. Ik volg je niet helemaal met 'om en om monteren'.

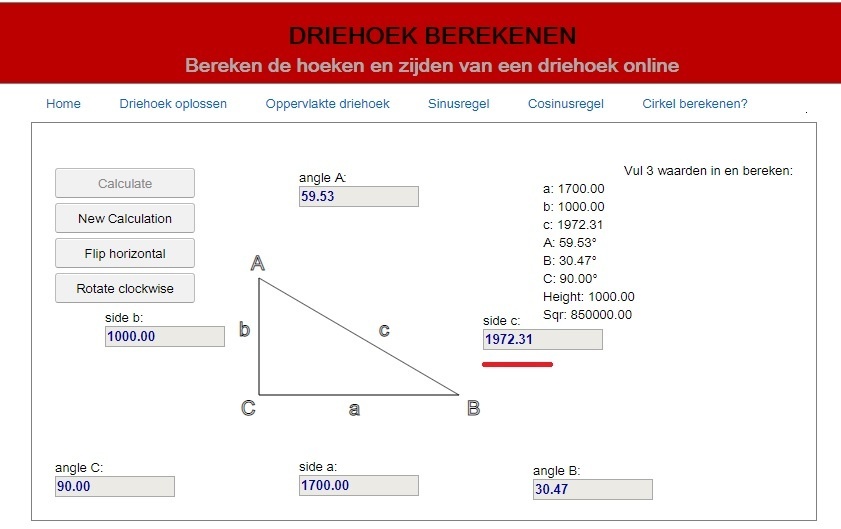

Als de kabels die er aan zitten 1 meter lang zijn en de panelen 1,7m breed dan kan ik ze toch gewoon aan elkaar vastmaken zoals op mijn tekening? Als ik de tekening van de zonnepanelen bekijk dan zitten de kabels in het midden aangesloten op het zonnepaneel. Of zeg ik nu hele domme dingen.


Ik wou alles zelf doen. Maar begin toch wel een beetje te twijfelen nu ik, naar wat ik dacht, een redelijk uitgedachte plan zo aan jou voorleg en jij er allemaal gaten in schiet.


Ik heb al een MC4 tang gekocht, een goedkope van 16 euro via amazon.
iwiss® de- LY-2546b MC4 Solar-crimper

En wat connectoren om te oefenen voor ik het dak op ga.

[ Voor 3% gewijzigd door Afca_020 op 19-07-2019 09:30 ]

[AUijtdehaag]

Twijfel is voor de mensen die op de bank blijven zitten en alles uitbesteden.

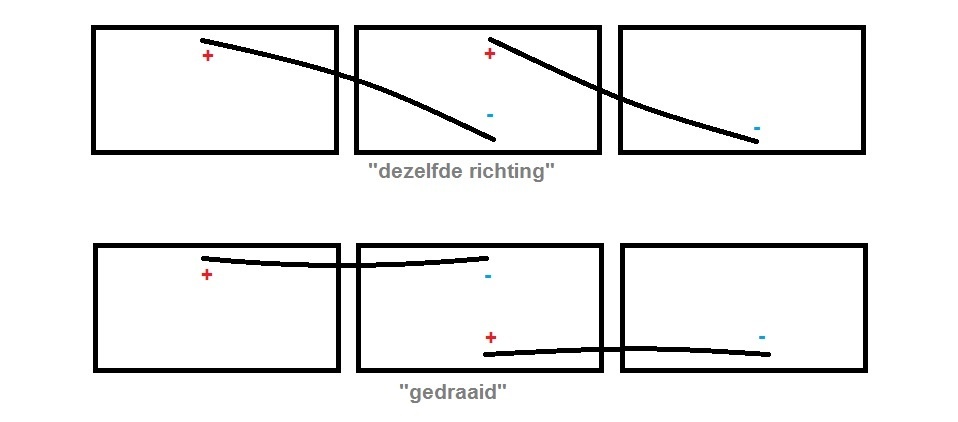

Omdat plaatjes meer zeggen dan woorden:




Duidelijker zo?

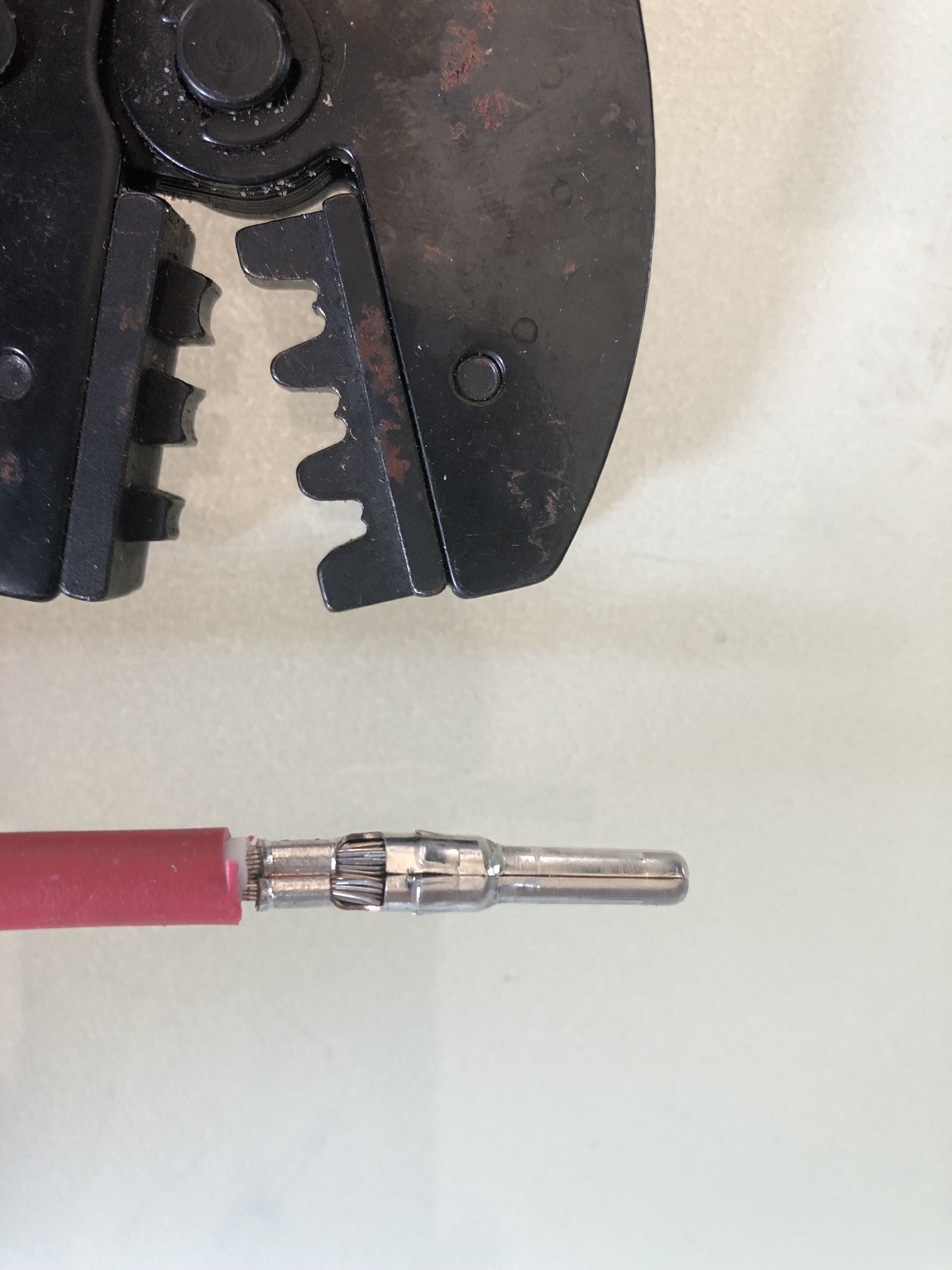

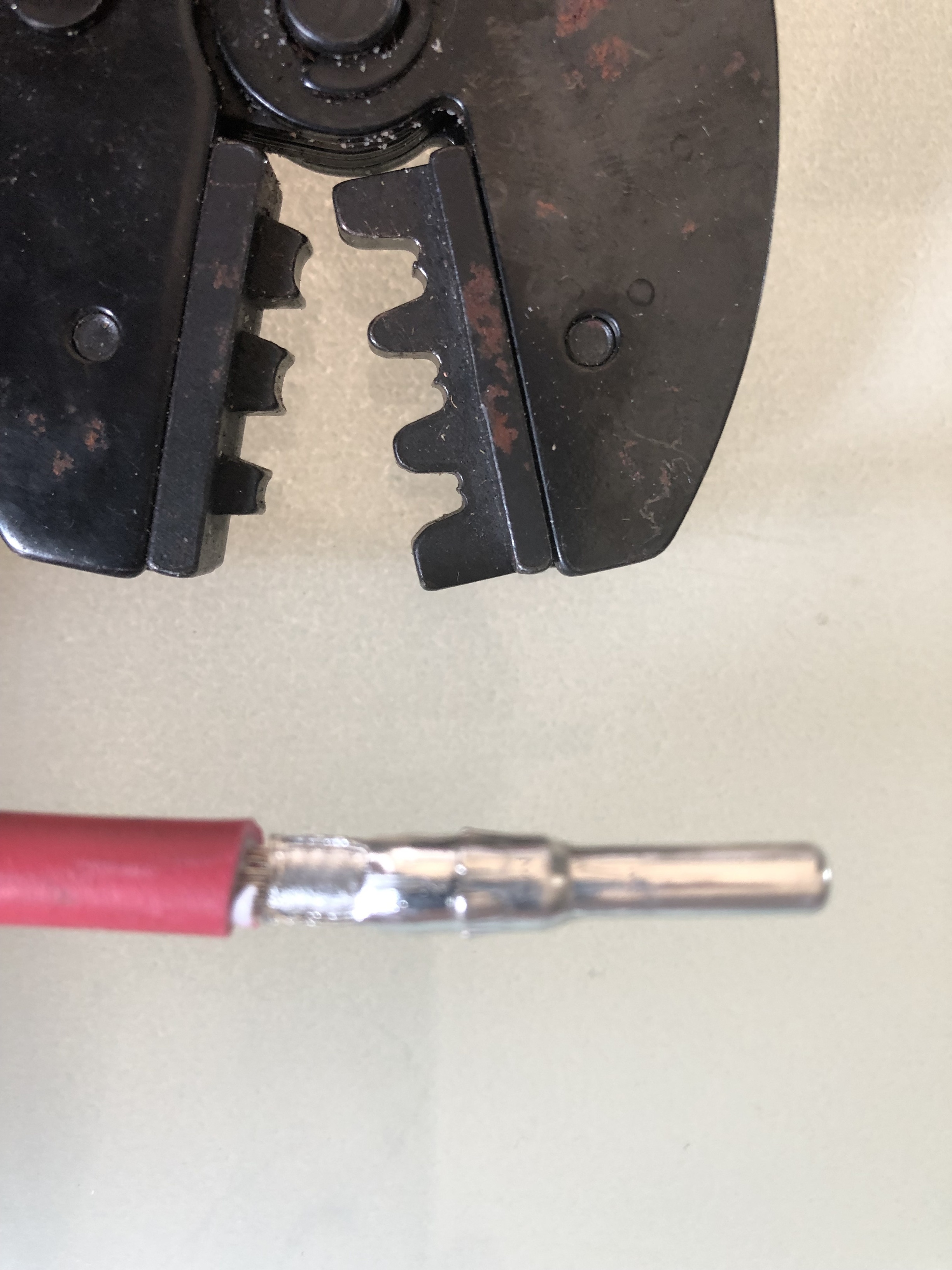

Ik heb nog wat fotos gemaakt van een verbinding met de "goedkope" rommel tang.
Ik moet eerlijk toegeven, in het begin zat er een behoorlijke braam aan van het dicht knijpen.
Maar nu valt het mee @205Gutmann . (zie achterkant verbinding, lastig te zien)

Zorg ervoor dat de braam er niet is, en dat het metalen deel, GOED in de stekker KLIKT (is voelbaar wanneer dat gebeurd)

[ Voor 43% gewijzigd door AUijtdehaag op 19-07-2019 11:40 ]

[205Gutmann]

@AUijtdehaag De 1e foto ziet er beduidend beter uit dan de eerste, maar dit zijn inderdaad de bramen waar ik op doelde.
Inmiddels gebruik ik naar volle tevredenheid de Staubli tang.

Voor de Staubli connectoren is er een tooltje in de handel waarmee je kunt checken of het ijzeren deel goed in de behuizing is geklikt.

[Alfa!]

Wat is een Braam? Een inkeping op de ader zoals op de bovenste foto?

[AUijtdehaag]

Alfa! schreef op zaterdag 20 juli 2019 @ 11:59:
Wat is een Braam? Een inkeping op de ader zoals op de bovenste foto?

Nee, die inkeping hoort er juist te zitten, die houd de ader vast.

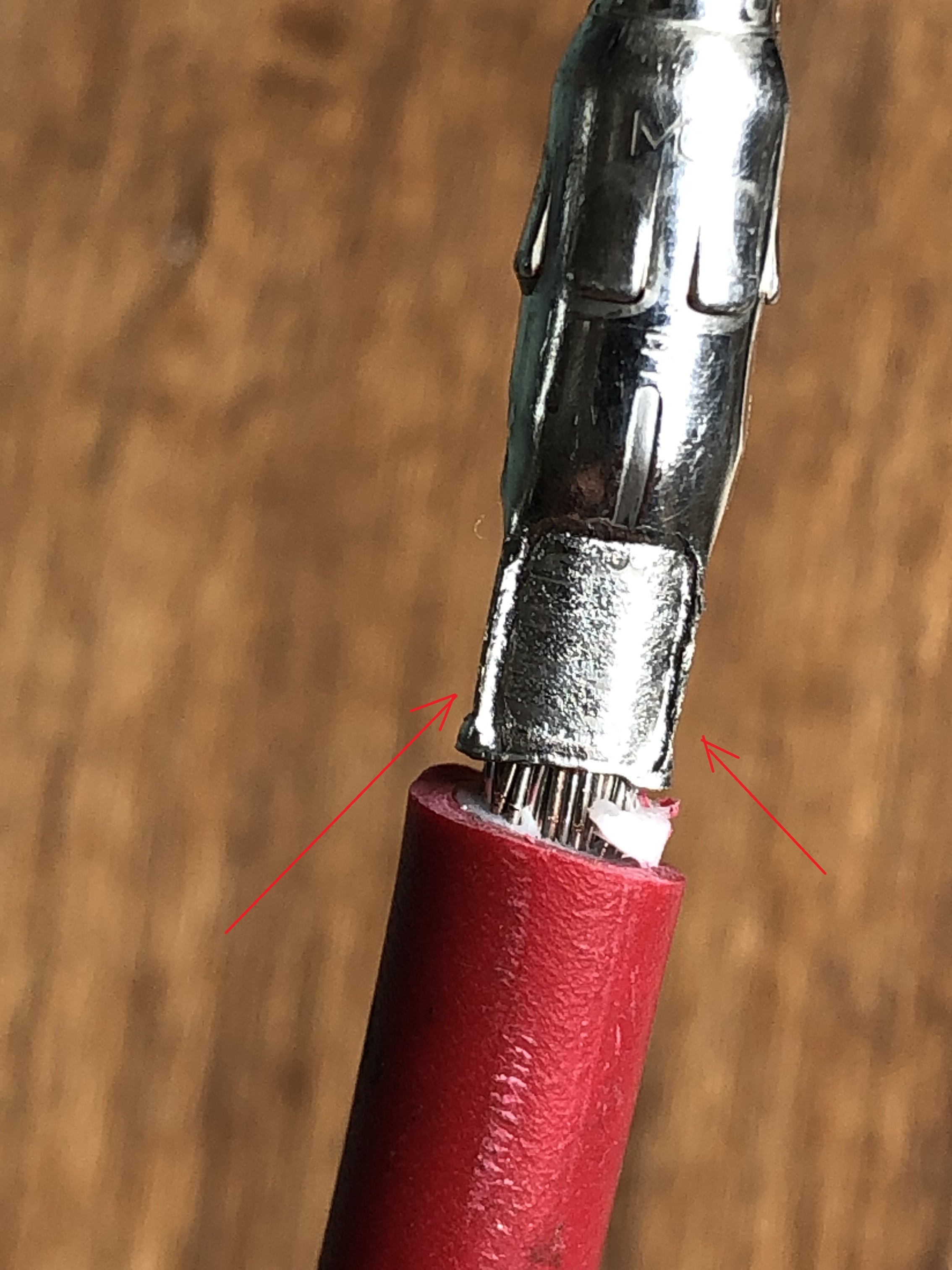

Het gaat om de andere kant (zie pijltjes)


Door het aanknijpen kun je aan weerszijden een plat stuk krijgen (met een slechte tang).
Hier valt het mee. maar als er een grotere braam zit, blokkeert hij in de stekker en krijg je de pin er niet ver genoeg in, met slecht of geen contact tot gevolg.

[Alfa!]

AUijtdehaag schreef op zaterdag 20 juli 2019 @ 12:29:
[...]

Nee, die inkeping hoort er juist te zitten, die houd de ader vast.
Het gaat om de andere kant (zie pijltjes)
[Afbeelding]

Door het aanknijpen kun je aan weerszijden een plat stuk krijgen (met een slechte tang).
Hier valt het mee. maar als er een grotere braam zit, blokkeert hij in de stekker en krijg je de pin er niet ver genoeg in, met slecht of geen contact tot gevolg.

Dank voor de uitleg!

[Afca_020]

AUijtdehaag schreef op vrijdag 19 juli 2019 @ 10:22:
Twijfel is voor de mensen die op de bank blijven zitten en alles uitbesteden.

Omdat plaatjes meer zeggen dan woorden:
[Afbeelding]

[Afbeelding]

Duidelijker zo?

Ik heb nog wat fotos gemaakt van een verbinding met de "goedkope" rommel tang.
Ik moet eerlijk toegeven, in het begin zat er een behoorlijke braam aan van het dicht knijpen.
Maar nu valt het mee @205Gutmann . (zie achterkant verbinding, lastig te zien)

Zorg ervoor dat de braam er niet is, en dat het metalen deel, GOED in de stekker KLIKT (is voelbaar wanneer dat gebeurd)
[Afbeelding]

[Afbeelding]

Ik snap nu wat je bedoeld.

En ik ga gewoon verder met zelf installeren.....met jouw informatie/kunde erbij ben ik er wel van overtuigd geraakt dat er een goed werkend systeem aangelegd kan worden.

[Rol-Co]

Afca_020 schreef op vrijdag 19 juli 2019 @ 09:29:
Nog een poging en nu hopelijk zonder inductielus.

1. [Afbeelding]

2. Ik volg je niet helemaal met 'om en om monteren'.

Als de kabels die er aan zitten 1 meter lang zijn en de panelen 1,7m breed dan kan ik ze toch gewoon aan elkaar vastmaken zoals op mijn tekening? Als ik de tekening van de zonnepanelen bekijk dan zitten de kabels in het midden aangesloten op het zonnepaneel. Of zeg ik nu hele domme dingen.


Ik wou alles zelf doen. Maar begin toch wel een beetje te twijfelen nu ik, naar wat ik dacht, een redelijk uitgedachte plan zo aan jou voorleg en jij er allemaal gaten in schiet.


Ik heb al een MC4 tang gekocht, een goedkope van 16 euro via amazon.
iwiss® de- LY-2546b MC4 Solar-crimper

En wat connectoren om te oefenen voor ik het dak op ga.

Je bent toch niet gek zeker om die plus kabel helemaal rond te halen? Gewoon eerst aan de rails ty-wrappen maar oversteken is geen probleem hoor, inductie lussen met zoveel metaal er later nog op en paneelkabels die er door hangen, meer een theorie/hoax.

[Alfa!]

Rol-Co schreef op zondag 21 juli 2019 @ 09:01:
[...]

Je bent toch niet gek zeker om die plus kabel helemaal rond te halen? Gewoon eerst aan de rails ty-wrappen maar oversteken is geen probleem hoor, inductie lussen met zoveel metaal er later nog op en paneelkabels die er door hangen, meer een theorie/hoax.

Ik lees veel tegenstrijdige berichten over inductielussen. Jij geeft aan dat dit louter op theorie berust en eigelijk een hoax is. Kan je dit toelichten?

[Rol-Co]

Alfa! schreef op maandag 22 juli 2019 @ 00:22:
[...]


Ik lees veel tegenstrijdige berichten over inductielussen. Jij geeft aan dat dit louter op theorie berust en eigelijk een hoax is. Kan je dit toelichten?

Nou bij 2 rijen of meer ga je heen en terug maar de andere kabel ga je toch niet mee leggen, die steek je over van rail naar rail, tenminste ik wel, ligt al 7 jaar op dak en vast nog heel veel setjes. Ik heb het nog nergens gezien dat het zo gedaan wordt.
Als de bliksem in de buurt in slaat kan er zowieso iets gebeuren met je systeem, en niet alleen je systeem maar ook je tv enz.
