Shelly aansluiten

[Artbij]

Ik heb problemen met het aansluiten van een shelly 1 achter een wandschakelaar. Ik heb de doos opengemaakt en ik zie 3 zwarte kabels op de schakelaar aangesloten.



Bij de zwarte klemmen zaten twee kabels en bij de rode 1. Nu heb ik verder geen idee hoe ik de shelly aansluit.

[tlpeter]

Rood is de kant waar er spanning op staat.
De zwarte draden zijn de schakeldraden en in het geval van twee zwarte draden heb je dus een wisselschakelaar en dus nog een tweede schakelaar ergens.
Ik vraag mij af of de Shelly dit wel kan.

[Artbij]

tlpeter schreef op woensdag 3 juli 2019 @ 13:40:
Rood is de kant waar er spanning op staat.
De zwarte draden zijn de schakeldraden en in het geval van twee zwarte draden heb je dus een wisselschakelaar en dus nog een tweede schakelaar ergens.
Ik vraag mij af of de Shelly dit wel kan.

Is inderdaad deel van een hotelschakeling.

[Meester_J]

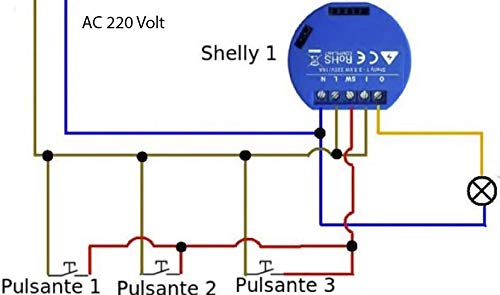

Mogelijk kan je hem met 2 pulsschakelaars wel in een hotelschakeling gebruiken:

https://images-eu.ssl-ima.../images/I/41roTqALH3L.jpg

[barrymossel]

Ik zou hem gewoon aansluiten bij de lamp zelf (plafonddoos). Werkt gewoon met een normale hotelschakeling.

https://imgur.com/a/A4f8QA0 (afbeelding 1)

[ Voor 17% gewijzigd door barrymossel op 03-07-2019 15:44 . Reden: afbeelding toegevoegd ]

[Meester_J]

barrymossel schreef op woensdag 3 juli 2019 @ 15:39:
Ik zou hem gewoon aansluiten bij de lamp zelf (plafonddoos). Werkt gewoon met een normale hotelschakeling.

https://imgur.com/a/A4f8QA0 (afbeelding 1)

De achterliggende gedachte is beter. Je zou hem dus ook achter de andere schakelaar kunnen plakken. Daar zitten als het goed is 3 zwarte draden in de wisselschakelaar. Degene die aan het rode lipje zit gaat naar de lamp, en kan je op de sw-input van de shelly stoppen. Moet je wel een fase en nul in dezelfde doos hebben om de shelly te voeden.

[Artbij]

Nu ergens anders aangesloten. Maar de switch werkt nu niet goed. Ik kan met shelly de lamp aan en uit zetten. Maar met de knop kan ik hem alleen aandoen, niet uitdoen.

Iemand tips?

[barrymossel]

Artbij schreef op woensdag 3 juli 2019 @ 20:28:
Nu ergens anders aangesloten. Maar de switch werkt nu niet goed. Ik kan met shelly de lamp aan en uit zetten. Maar met de knop kan ik hem alleen aandoen, niet uitdoen.

Iemand tips?

Even de juiste instelling voor de knop (button type) kiezen in de interface van de Shelly.

[Artbij]

barrymossel schreef op donderdag 4 juli 2019 @ 11:49:
[...]

Even de juiste instelling voor de knop (button type) kiezen in de interface van de Shelly.

Dat maakt helaas geen verschil.

[barrymossel]

Artbij schreef op donderdag 4 juli 2019 @ 12:03:
[...]


Dat maakt helaas geen verschil.

Alle opties geprobeerd? Dan weet ik het ook niet.

[Milmoor]

Een heel laat antwoord, maar ik zag nog geen oplossing:
Een Shelly monteer je altijd tussen de (laatste) schakelaar en de lamp. Op die manier maakt het niet uit hoeveel schakelaars er voor zitten. Er is dan één geschakelde draad. Dat is alles en ook precies wat je nodig hebt.
