Ik ben de afgelopen paar weken druk bezig geweest aan het bouwen van een project waar ik al een paar maanden rustig aan heb zitten sleutelen, en wilde deze build graag met jullie delen.
Laat ik beginnen met het bedanken van @Yorick90 en @Fordox voor het waterkoeling advies. en @Blaat voor de Vega64 waar ik nu toch al bijna 2 jaar plezier van heb.
Het project ontstond door de droom van andere bureau pc-kasten die ik voorbij heb zien komen (de eerste was de l3p d3sk). Vanuit die droom ben ik een aantal maanden geleden begonnen met een 3D model maken.

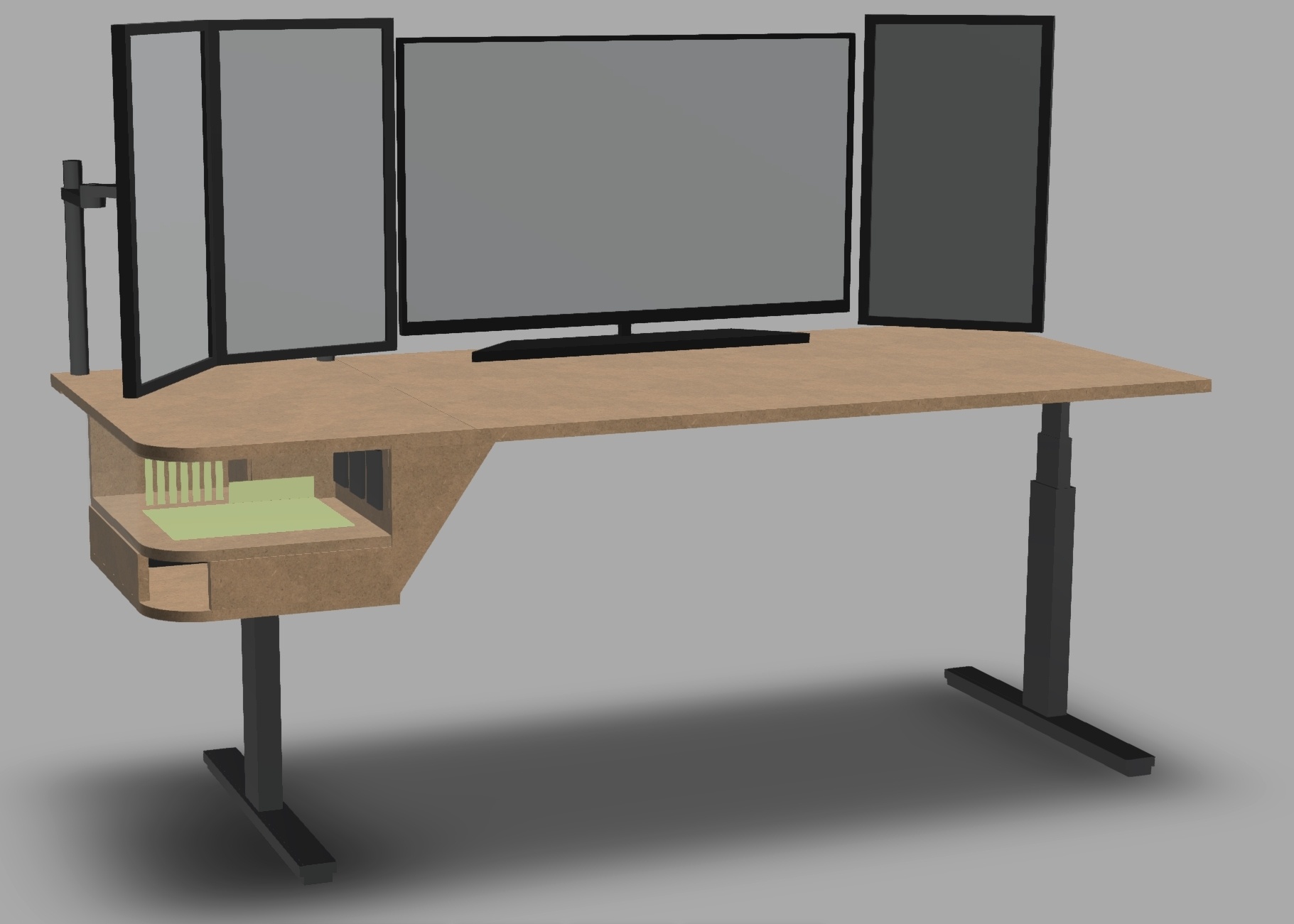

De eerste uitwerking zag er als volgt uit:

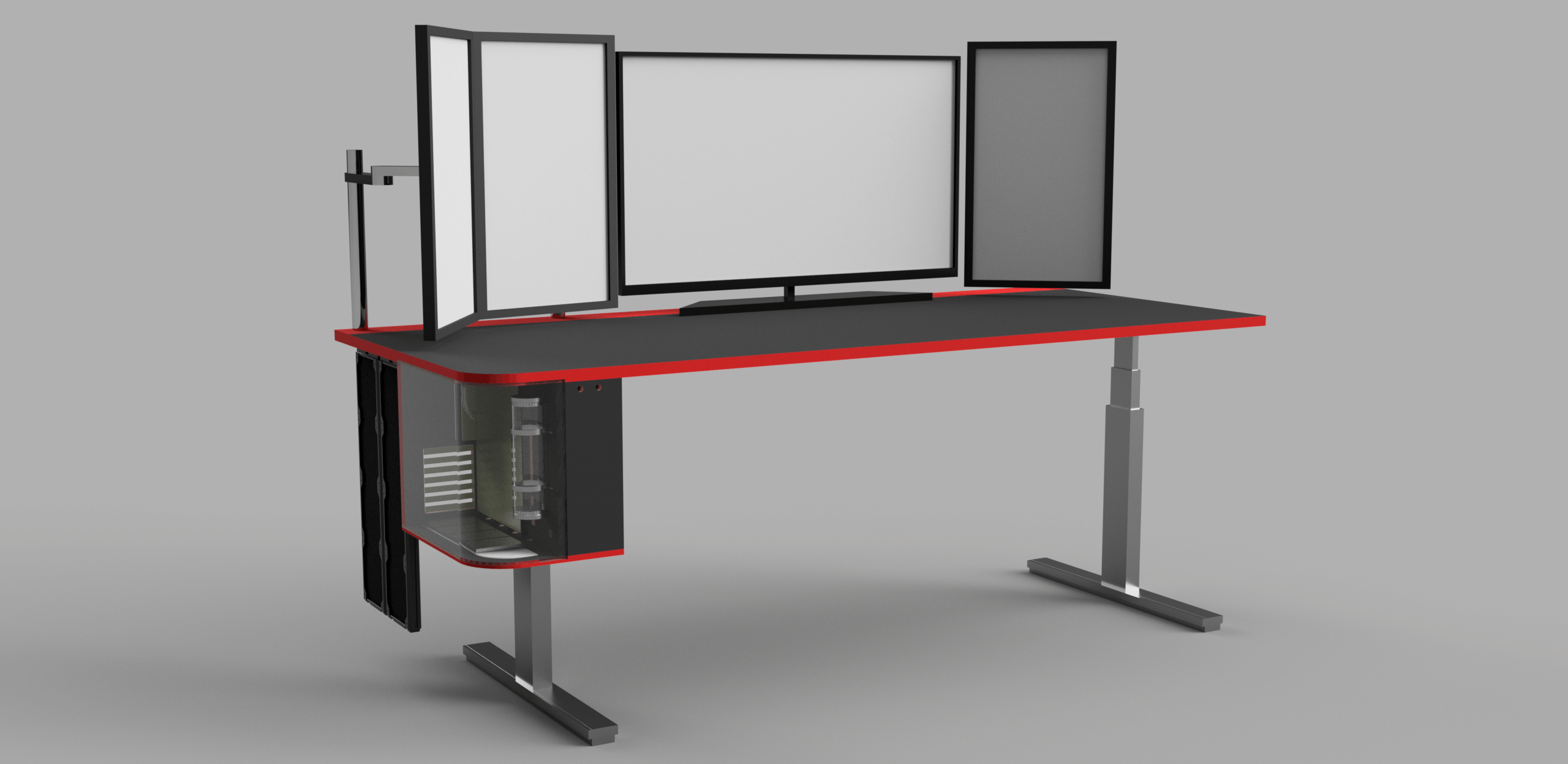

Na wat tobben ben ik uiteindelijk overgegaan naar een verticale variant. De huidige, en laatste, versie van het model ziet er zo uit:
Gekleurde variant van een paar versies voor de laatste:
Voor de liefhebbers heb ik ook het 3D model zelf inzichtelijk gemaakt op Fusion 360.
De buildlog zal vooral bestaan uit foto's maar ik zal proberen er hier en daar nog iets bij te schrijven.
Alle afbeeldingen zijn klikbaar voor een grotere versie

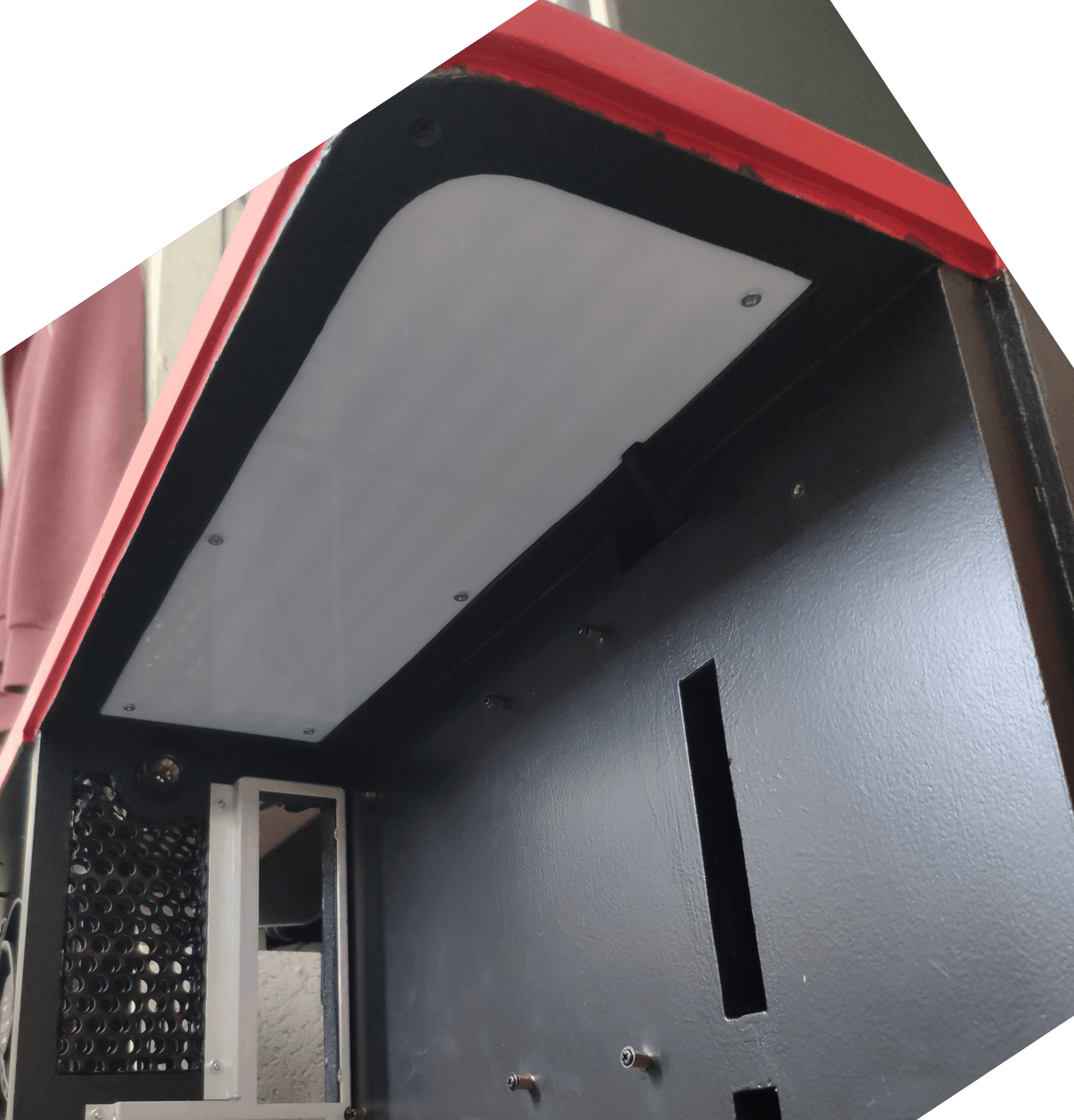

Eerste stap die ik gezet heb is de plexi-plaat buigen. De eerste keer was ik te ongeduldig, plaat zei krak, dus ik kon fijn een nieuwe kopen.
Mijn idee met de kranen was om aan de ene kant water erin te gieten, en aan de andere kant het er uit te laten lopen, mijn idee was dat ik op deze manier heel efficient het water kon vervangen, voor zover mijn ervaring tot nu toe werkt dat aardig goed.

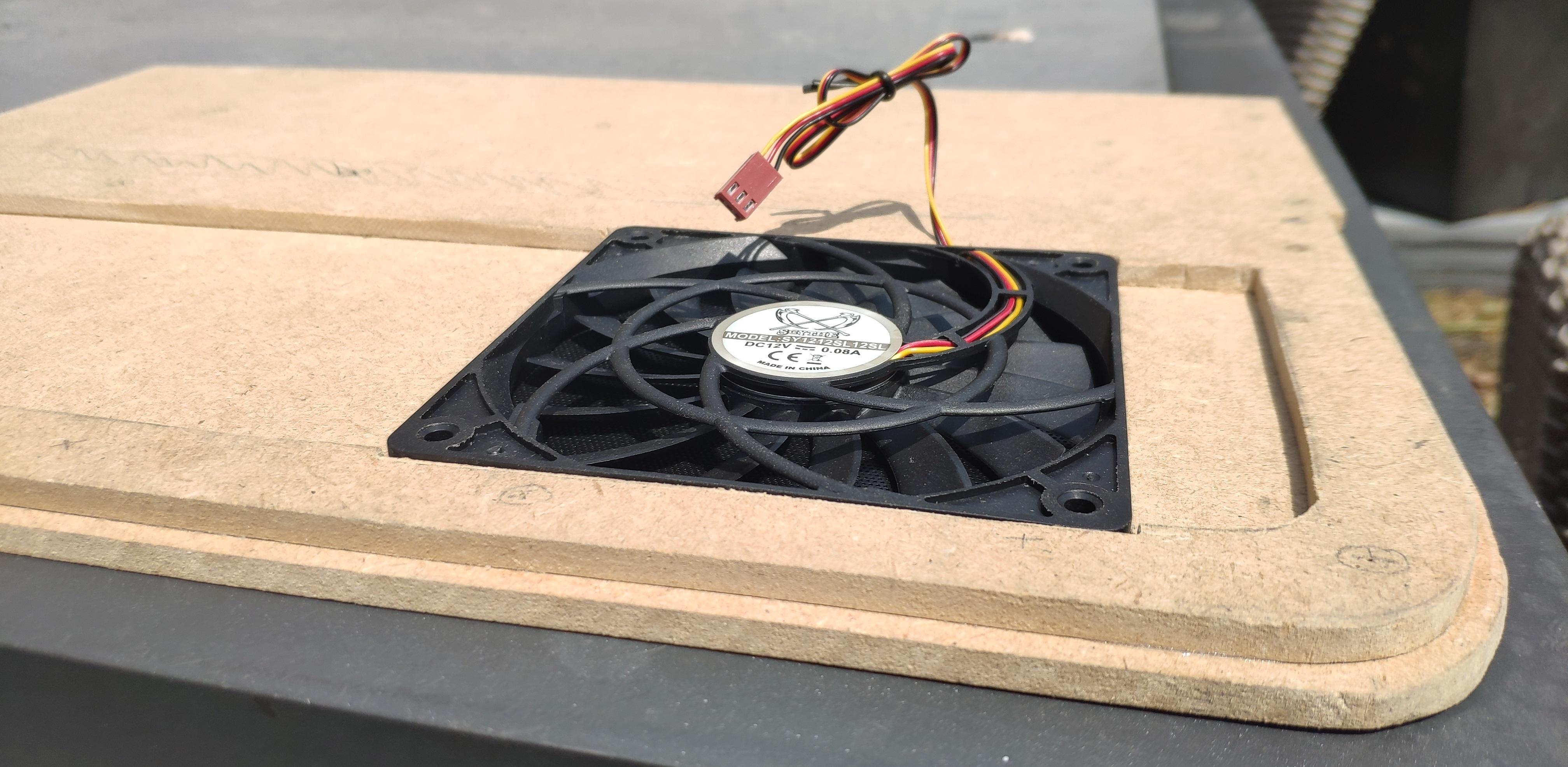

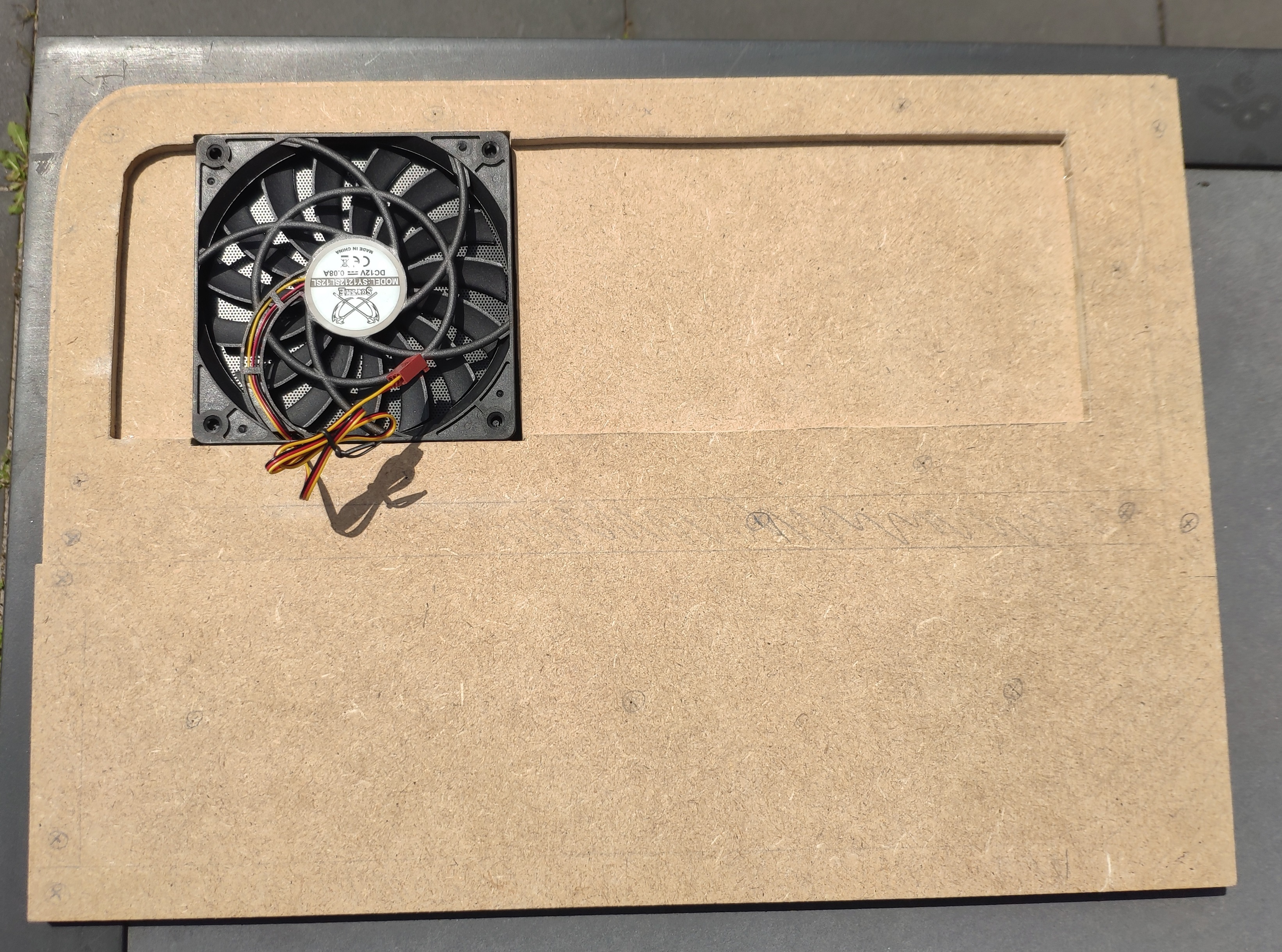

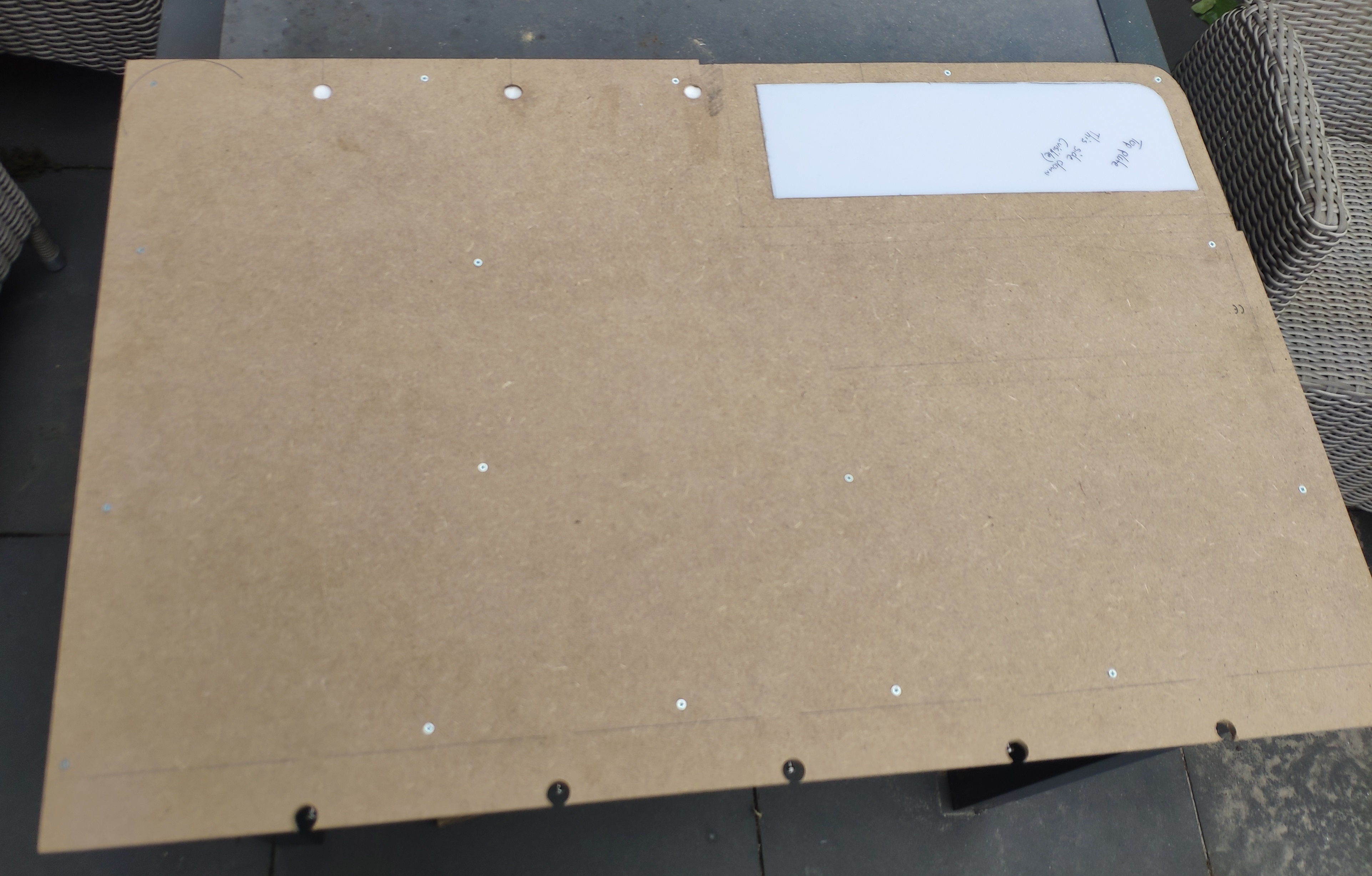

Plaat van het service-compartiment
De eerste foto van het systeem op z'n plek, links onderin zie je de oude pc nog staan. Het onderstel wat je ziet is een Autonomous-AI Smart Desk 2 DIY kit
Vierkante frame gelast, eerste pasfit.
tweede pasfit, verven.
RGB(30,0,0) vs RGB(255,0,0)
De transistors waren nodig omdat de arduino kapot gaat als ik de data lijn direct aansluit, ik had misschien kleinere transistors kunnen gebruiken, maar deze had ik liggen en werkte.
USB-Hub & knoppen geinstalleerd, eerste kabel gemaakt (sata power).
Eerste paar buizen gebogen, dat bleek nog knap lastig! Ook het moederbord op z'n plek geschoven.

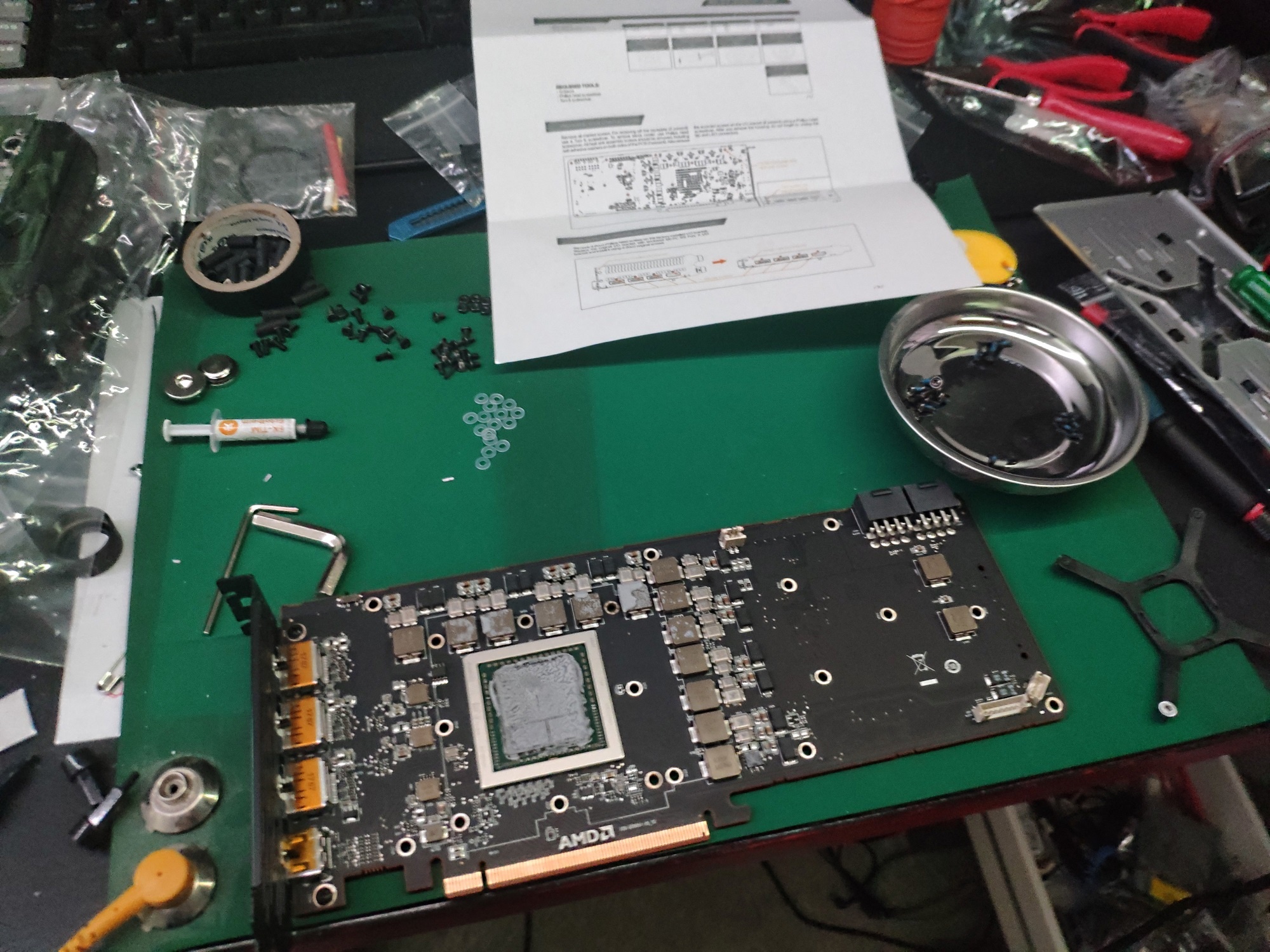

De videokaart geopereerd om het waterblok erop te zetten.
Laatste paar buizen gebogen, vervolgens een droge lektest gedaan met luchtdruk. Er liep nog iets weg, maar ik kon niet uitvinden waar, dus ik heb de boel gevuld met water om de laatste lekken te kunnen vinden (bleek uiteindelijk een fitting te zijn die op zijn plek gewiebeld moest worden.
De button-leds in het donker.

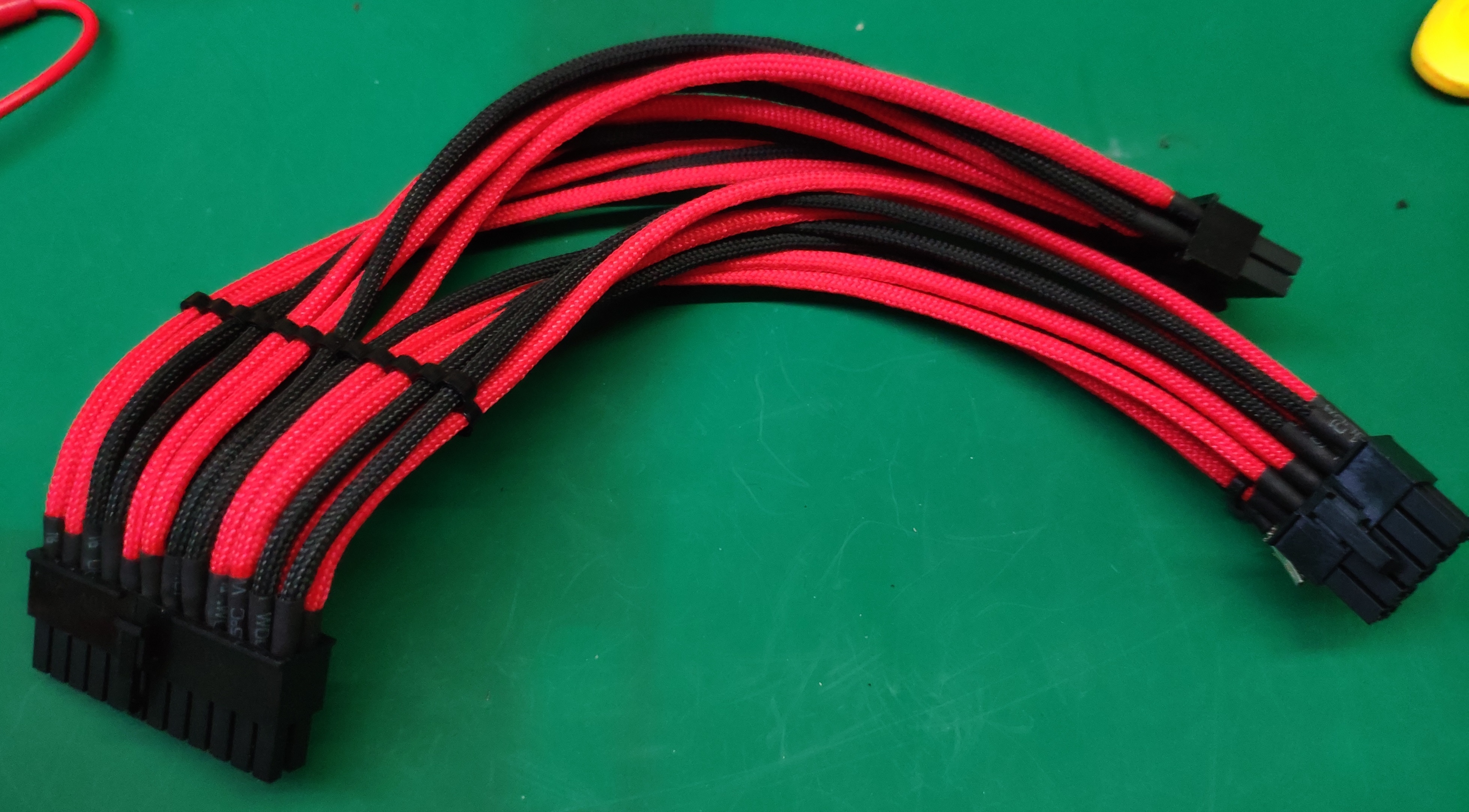

Moederbord kabel gemaakt
Het leek er op dat er wat viezigheid in het cpu-blok terecht was gekomen dus die had ik nog even open gemaakt, en jahoor! Dus dat schoon gemaakt en terug de build in.
Cable management
Ik moet bekenen dat ik niet 100% tevreden ben over het resultaat, maar het mag er zeker zijn.
Laat ik beginnen met het bedanken van @Yorick90 en @Fordox voor het waterkoeling advies. en @Blaat voor de Vega64 waar ik nu toch al bijna 2 jaar plezier van heb.
Het project ontstond door de droom van andere bureau pc-kasten die ik voorbij heb zien komen (de eerste was de l3p d3sk). Vanuit die droom ben ik een aantal maanden geleden begonnen met een 3D model maken.
De eerste uitwerking zag er als volgt uit:

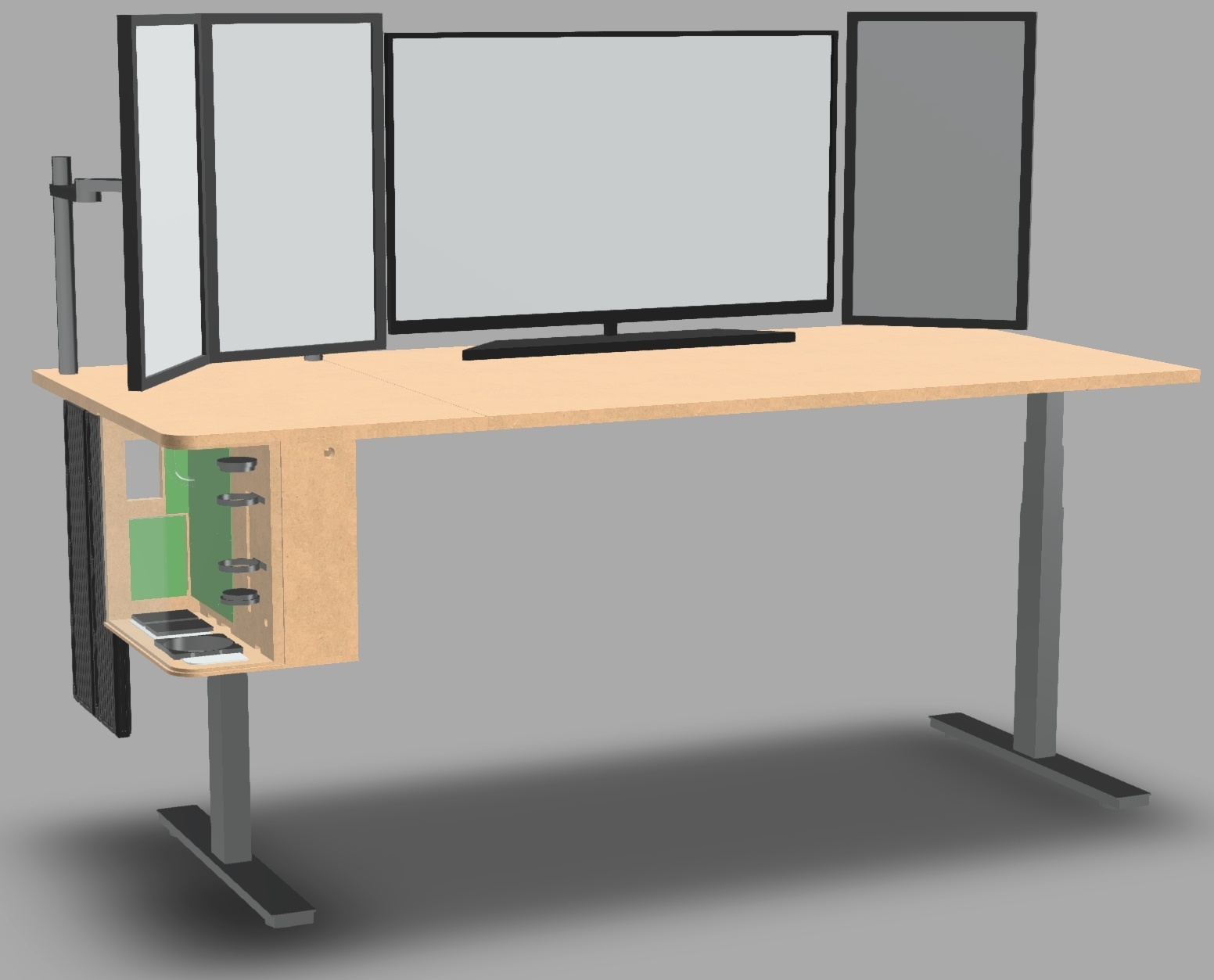

Na wat tobben ben ik uiteindelijk overgegaan naar een verticale variant. De huidige, en laatste, versie van het model ziet er zo uit:
Gekleurde variant van een paar versies voor de laatste:
Voor de liefhebbers heb ik ook het 3D model zelf inzichtelijk gemaakt op Fusion 360.
De buildlog zal vooral bestaan uit foto's maar ik zal proberen er hier en daar nog iets bij te schrijven.
Alle afbeeldingen zijn klikbaar voor een grotere versie

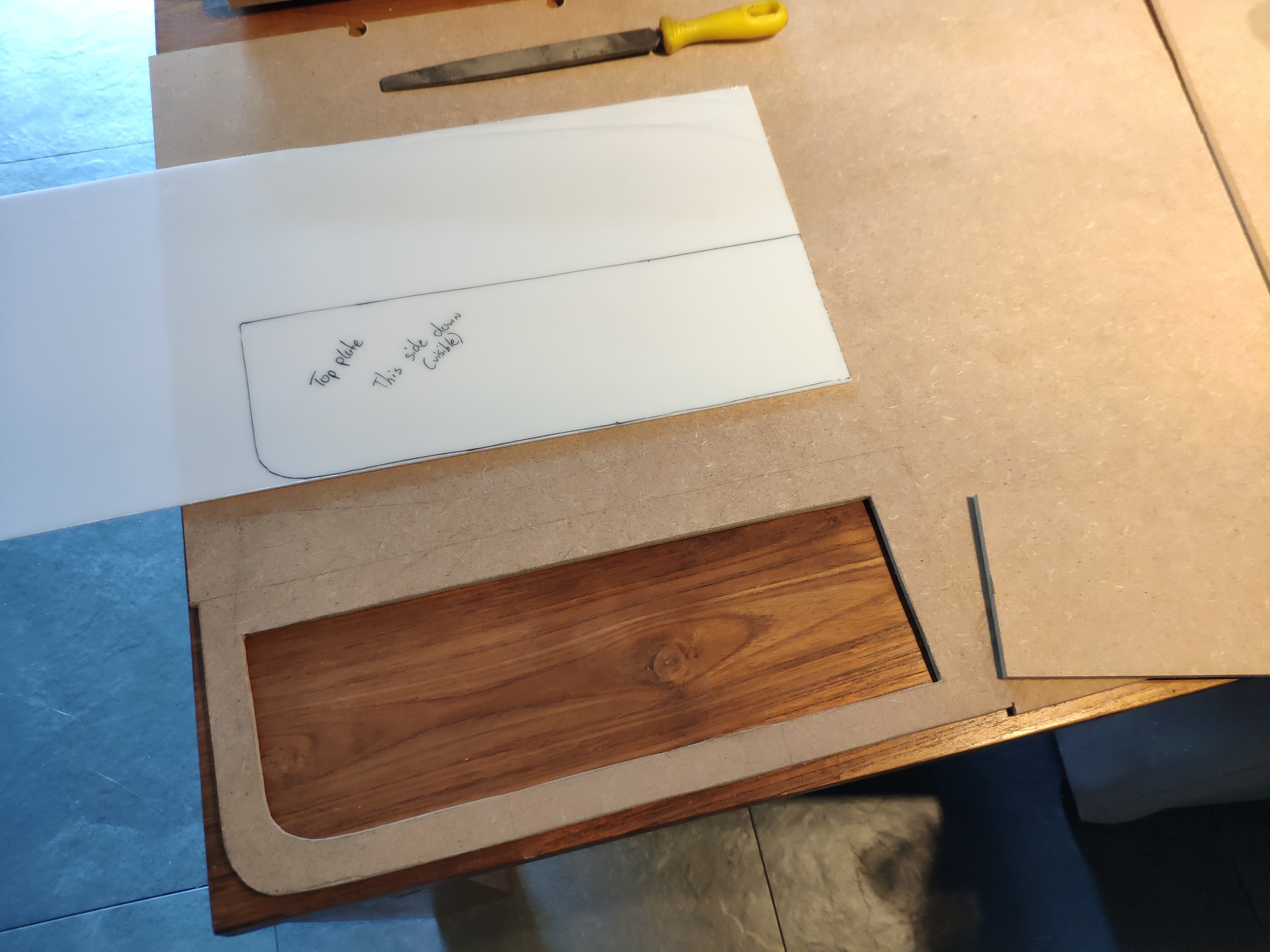

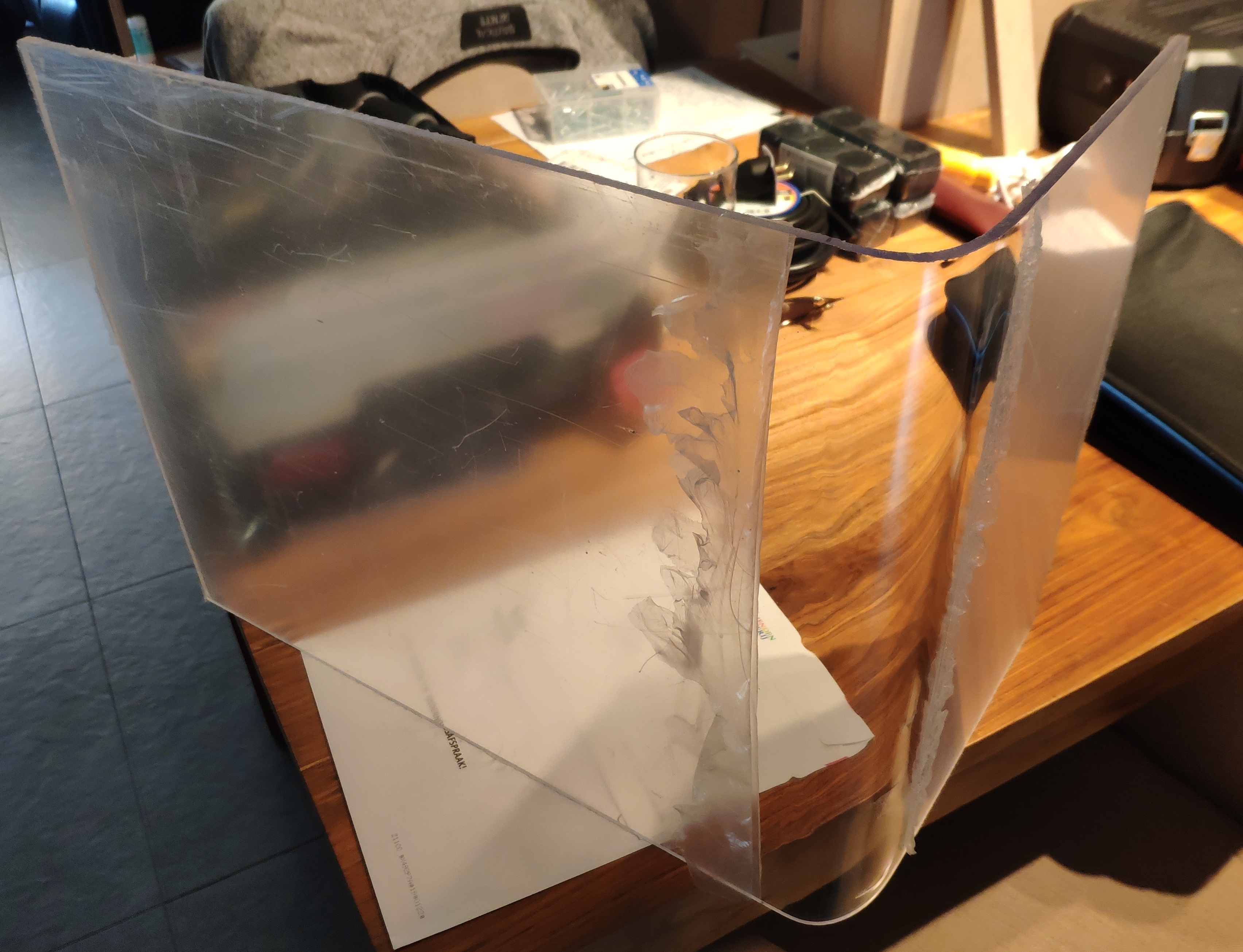

Eerste stap die ik gezet heb is de plexi-plaat buigen. De eerste keer was ik te ongeduldig, plaat zei krak, dus ik kon fijn een nieuwe kopen.
Bureau-frame bouwen

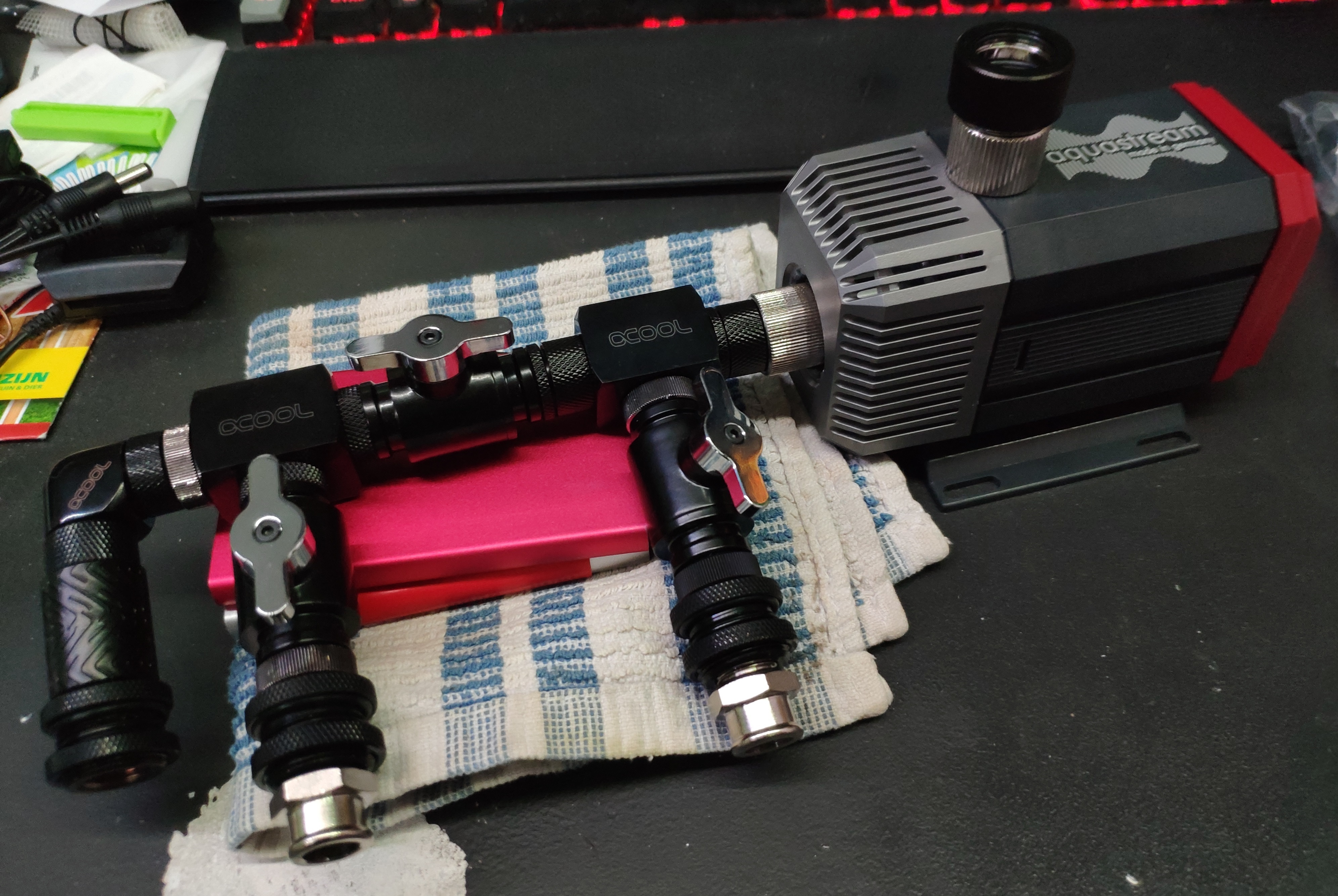

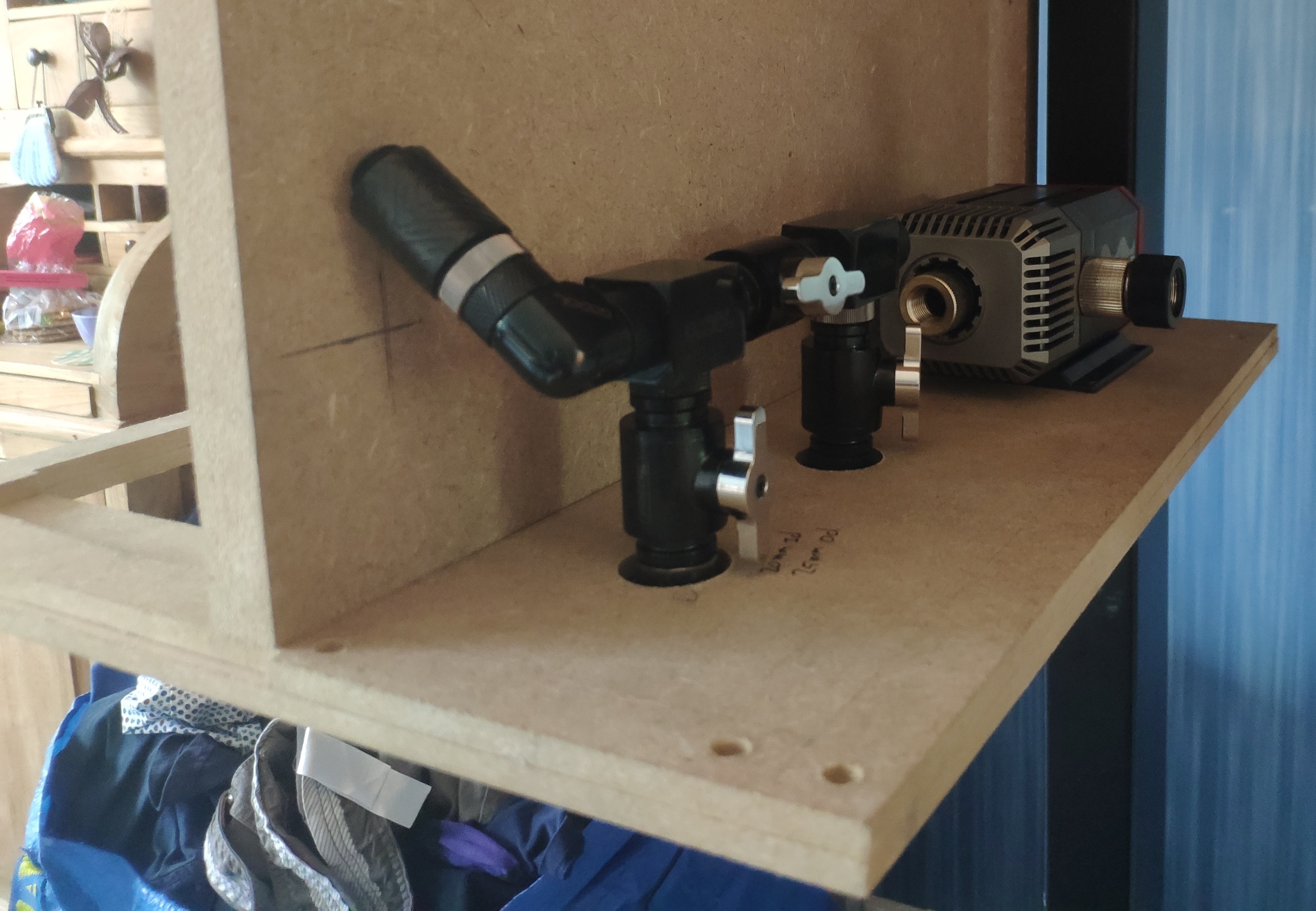

Mijn idee met de kranen was om aan de ene kant water erin te gieten, en aan de andere kant het er uit te laten lopen, mijn idee was dat ik op deze manier heel efficient het water kon vervangen, voor zover mijn ervaring tot nu toe werkt dat aardig goed.

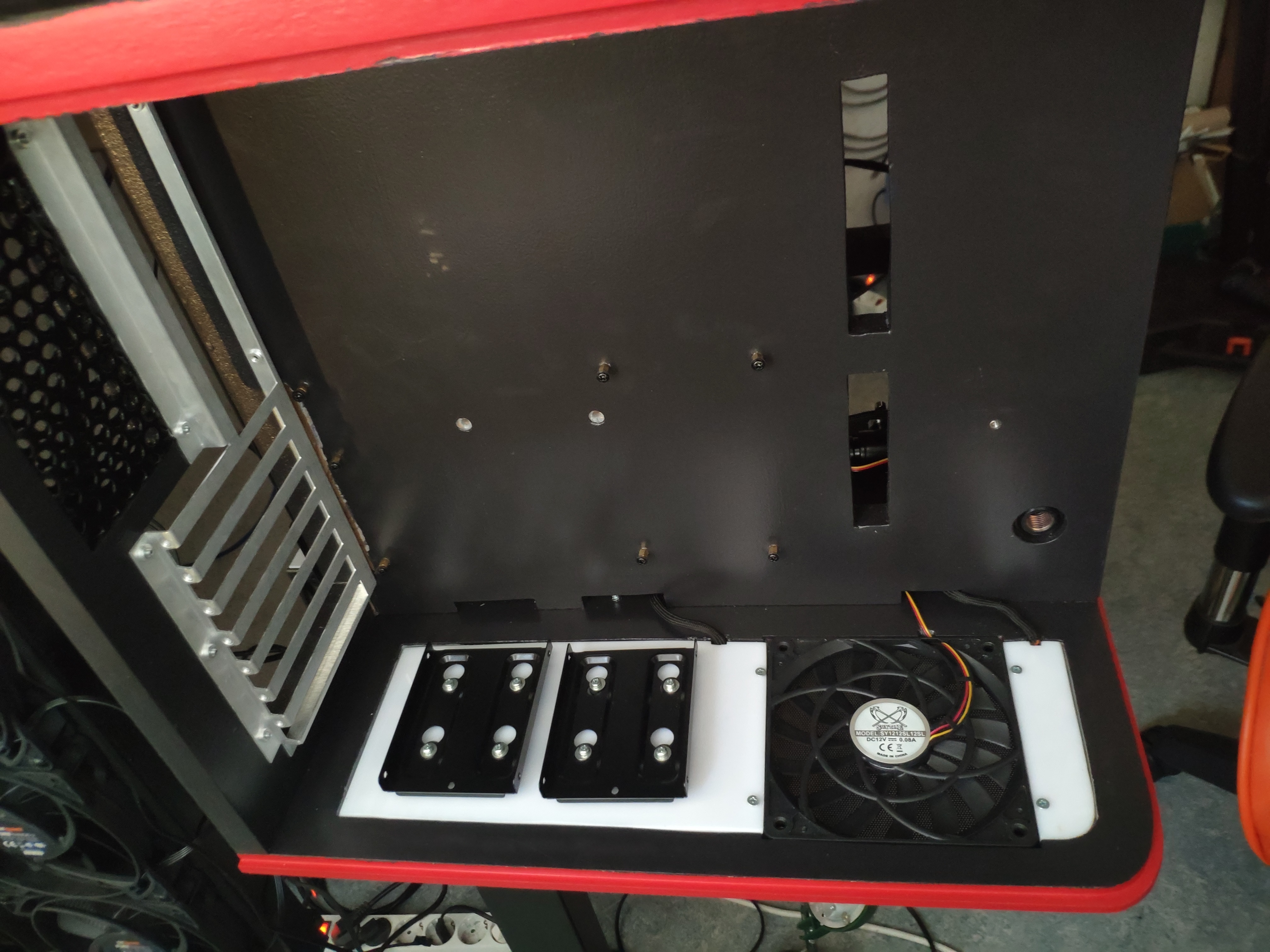

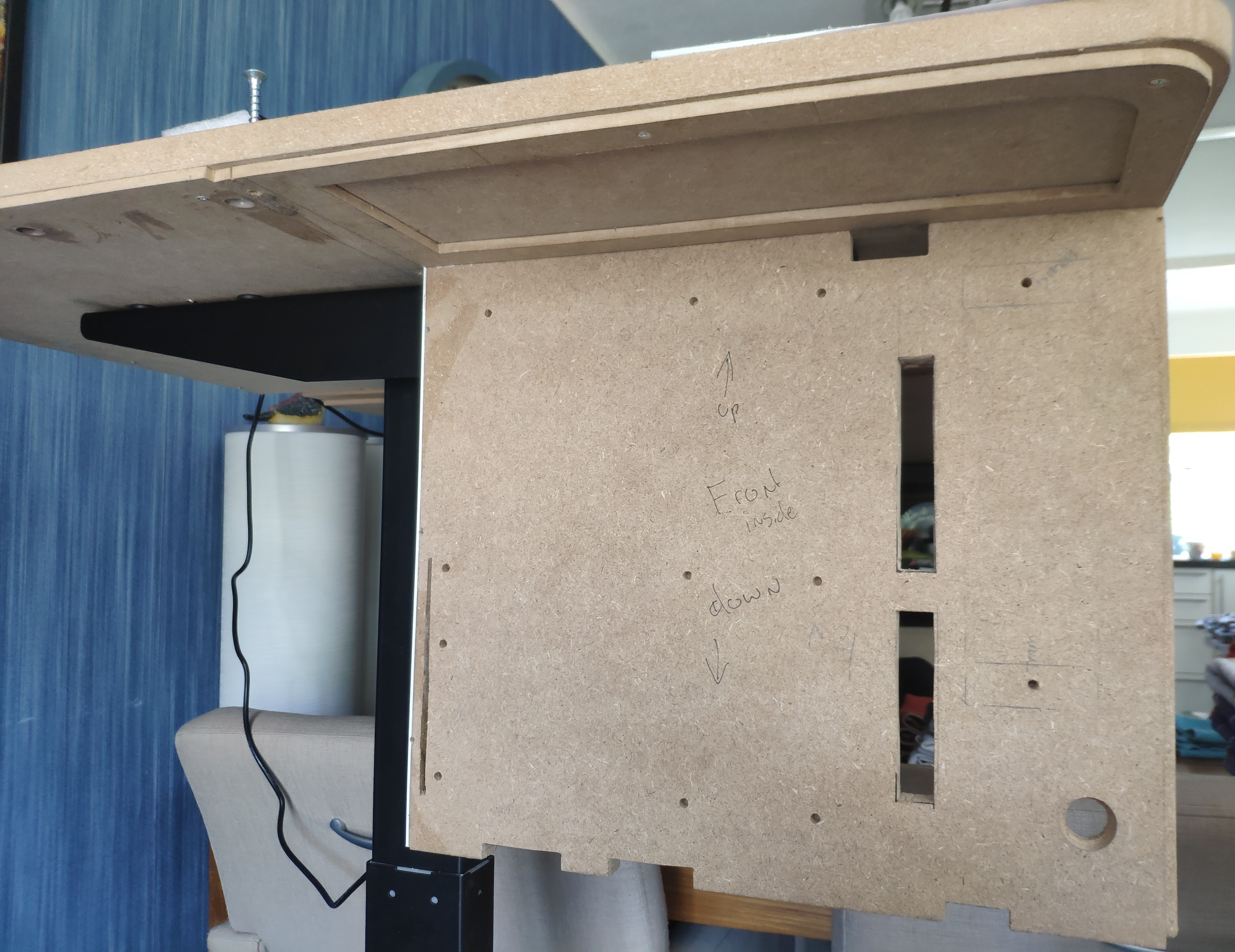

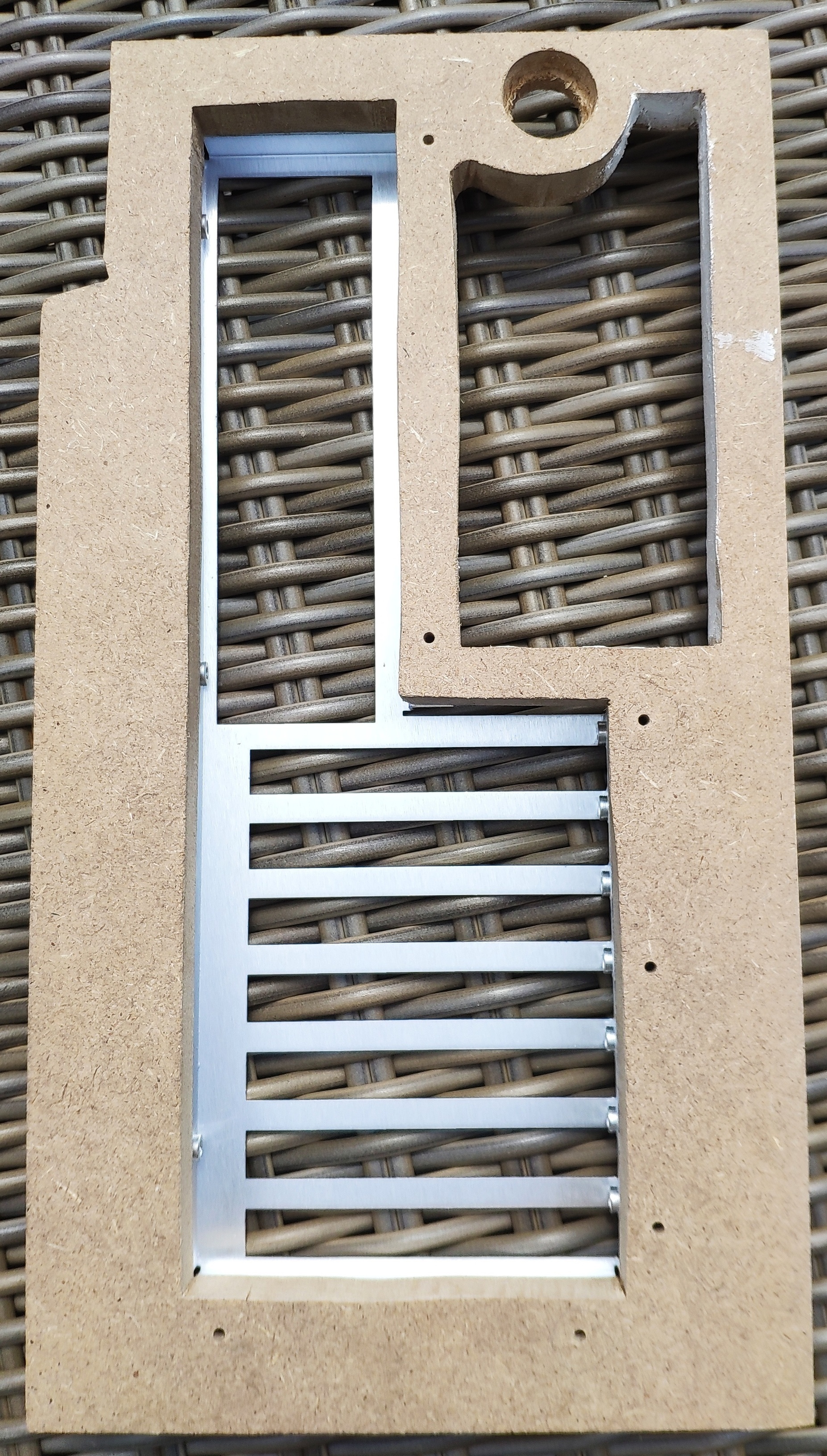

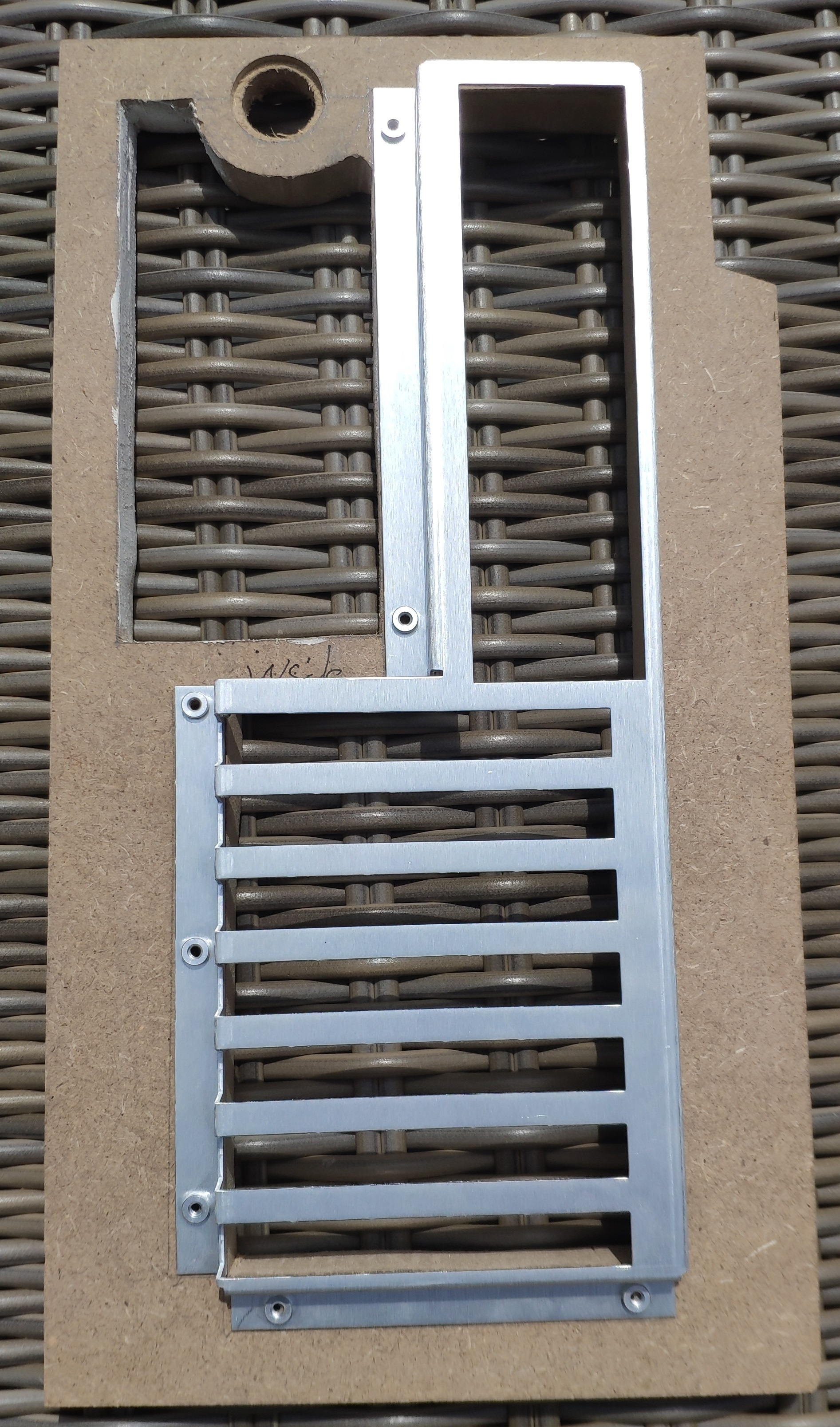

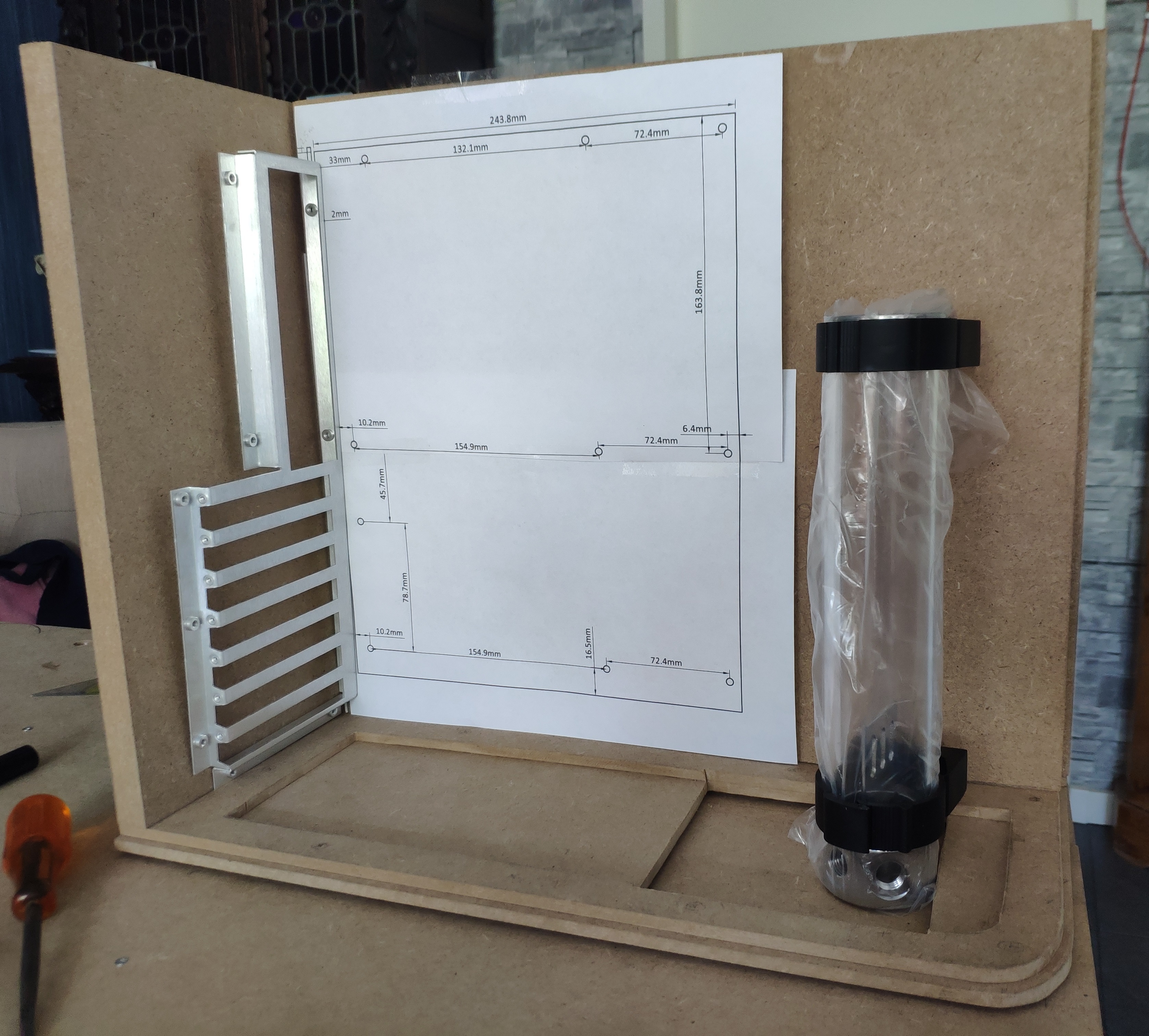

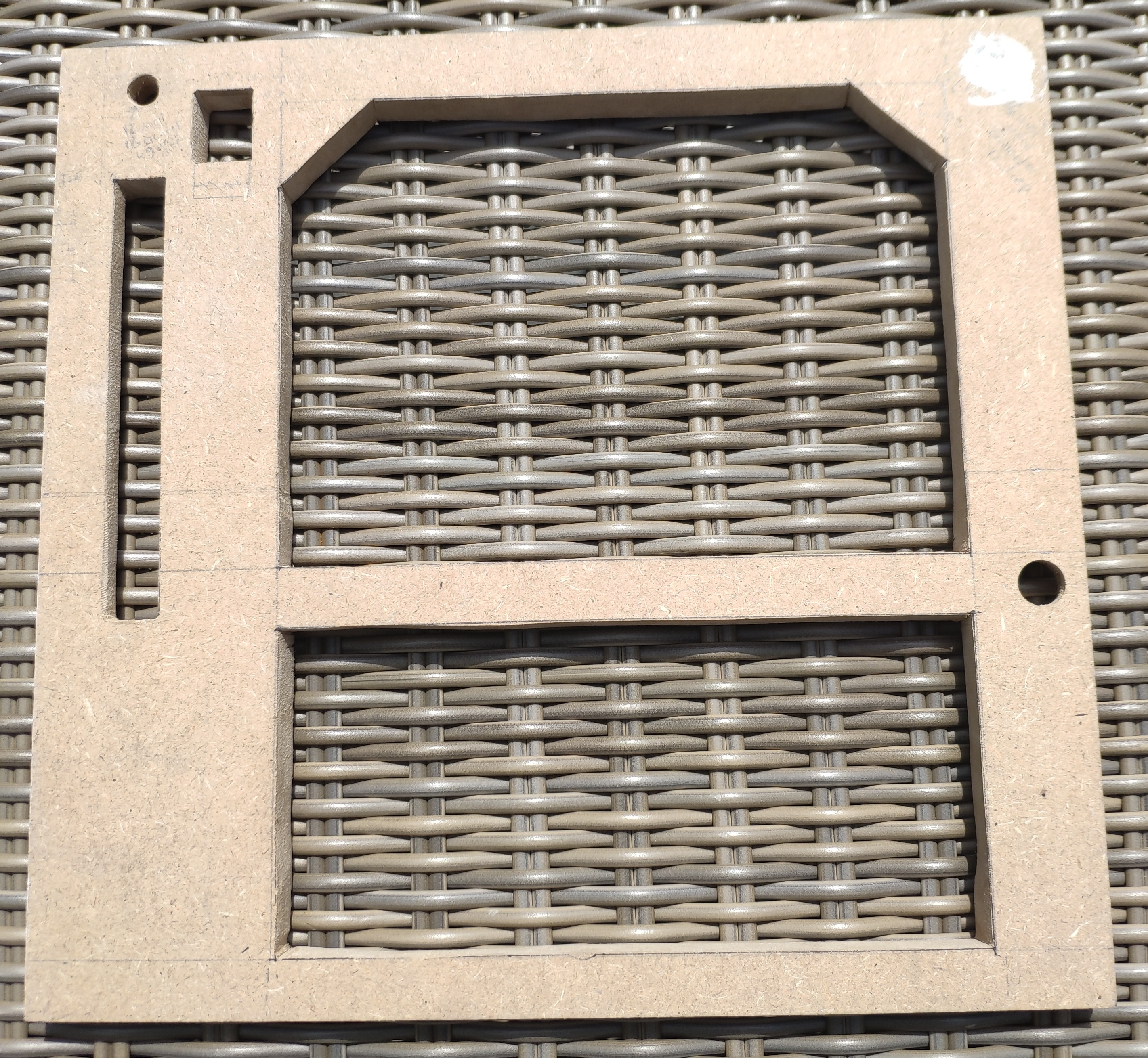

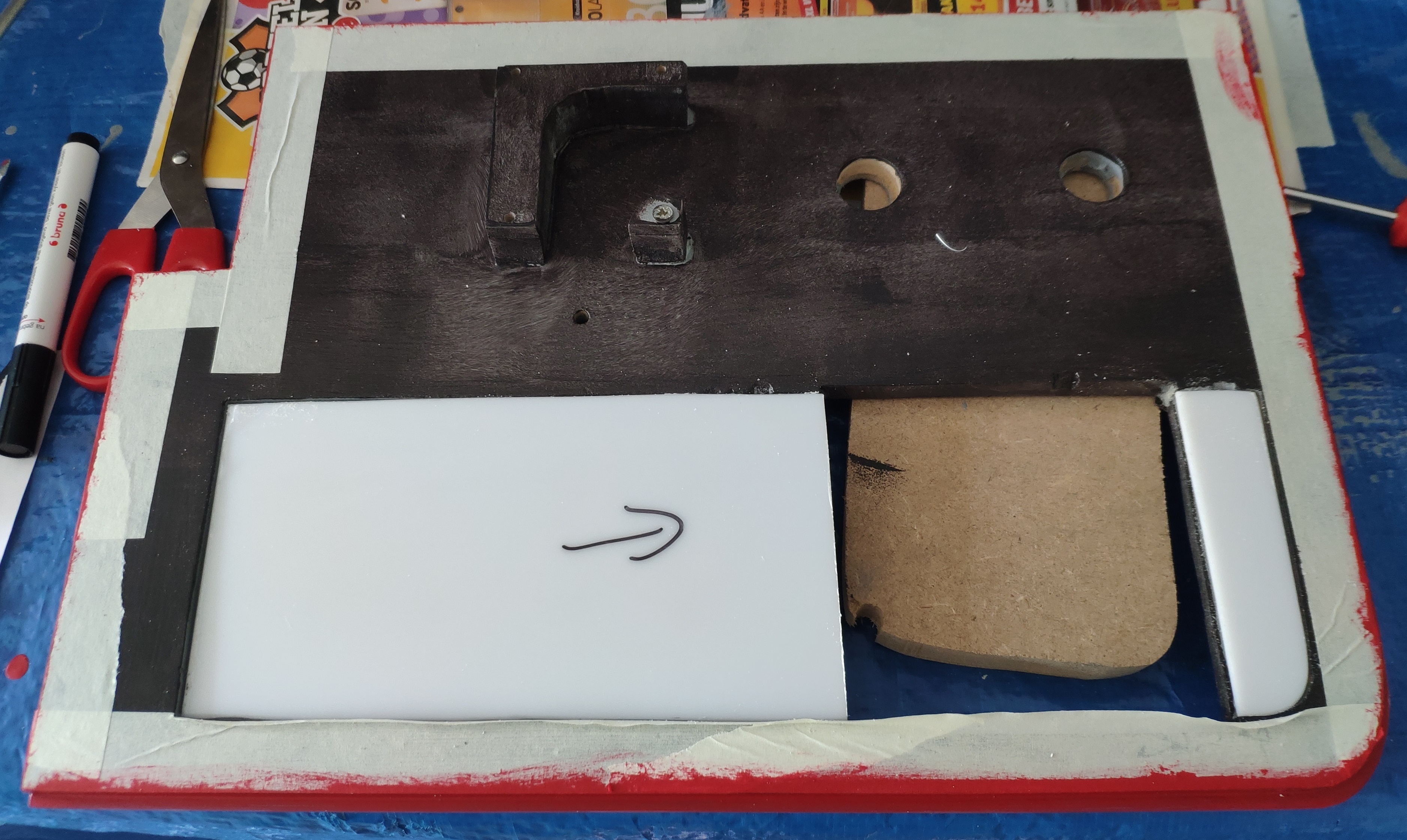

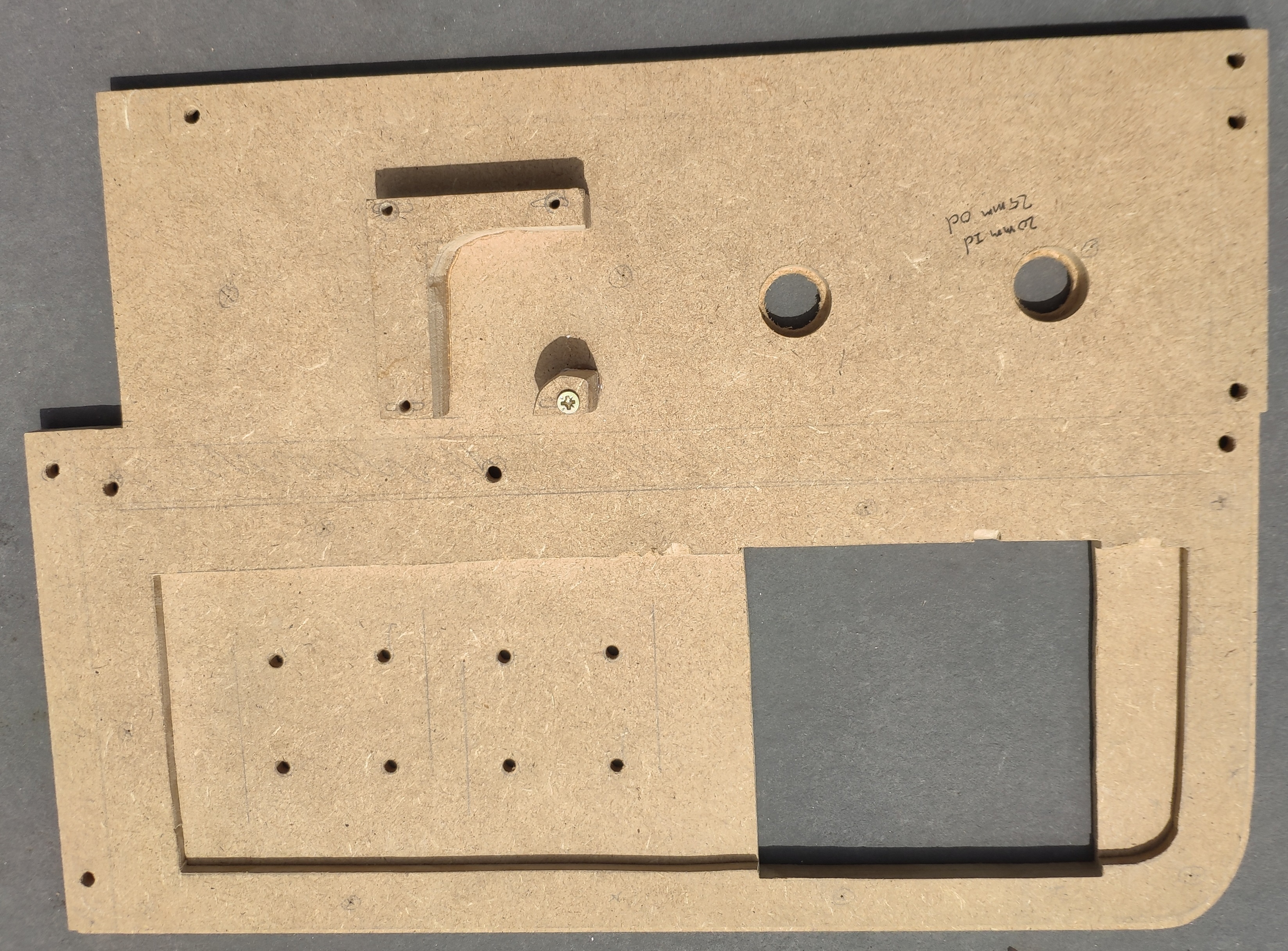

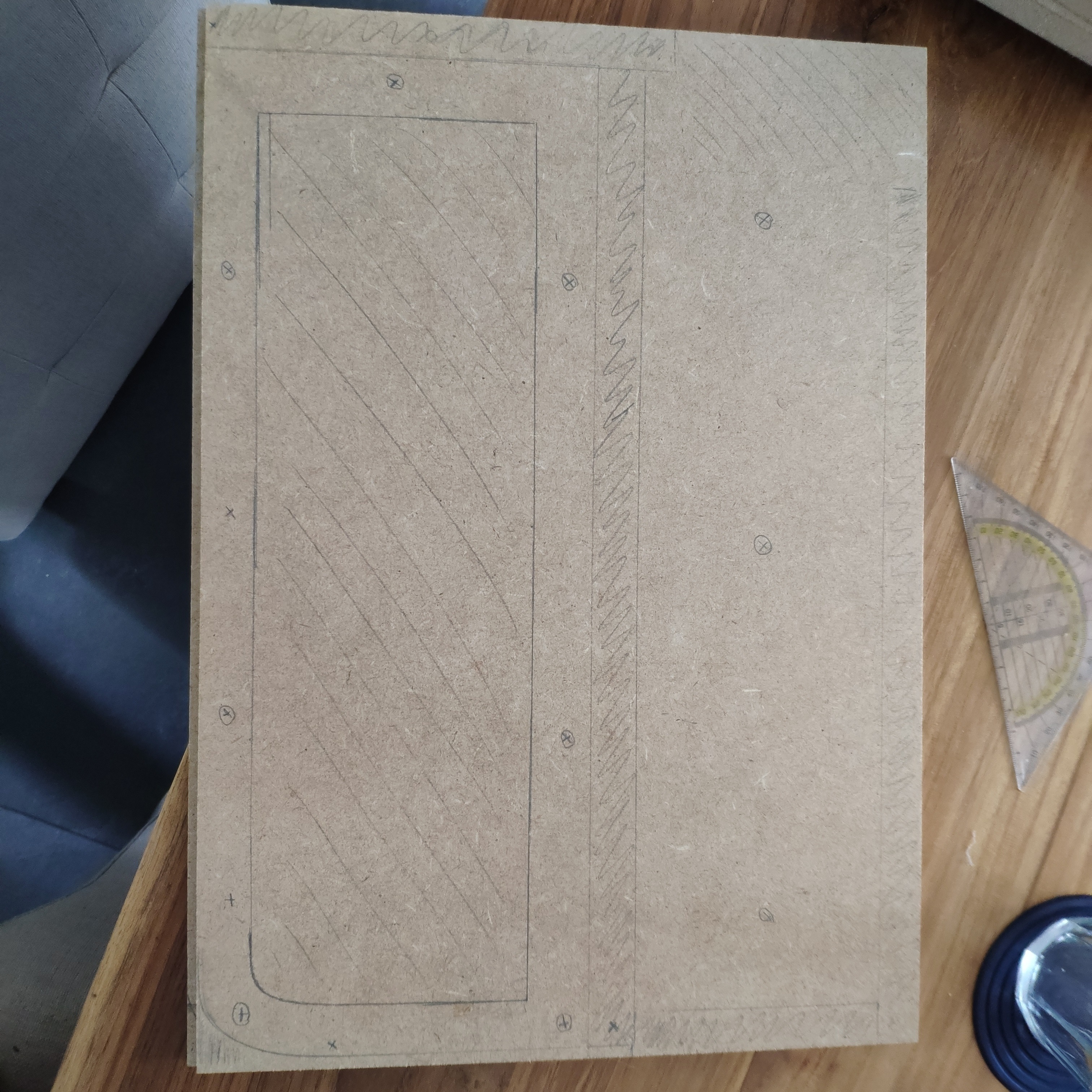

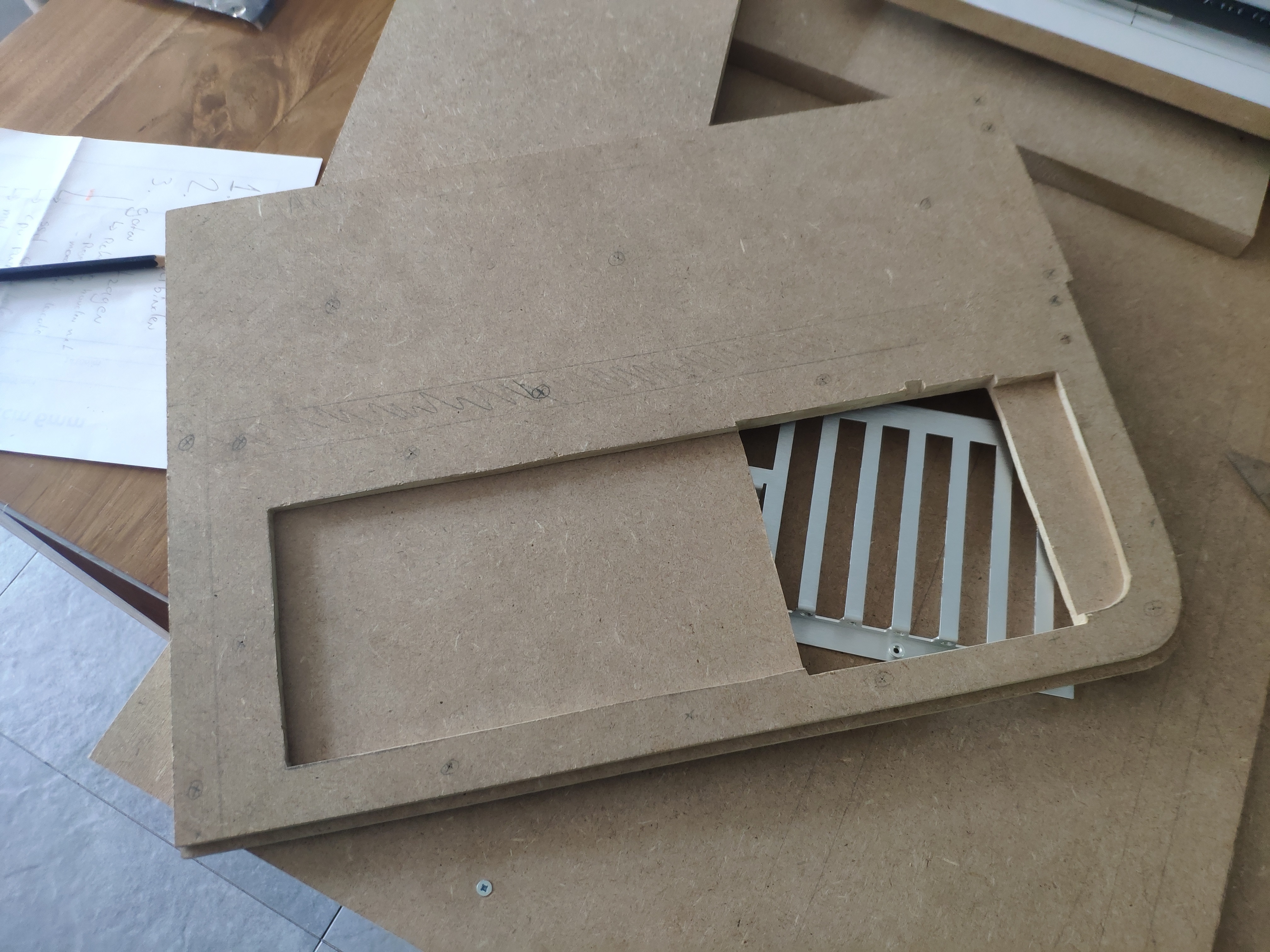

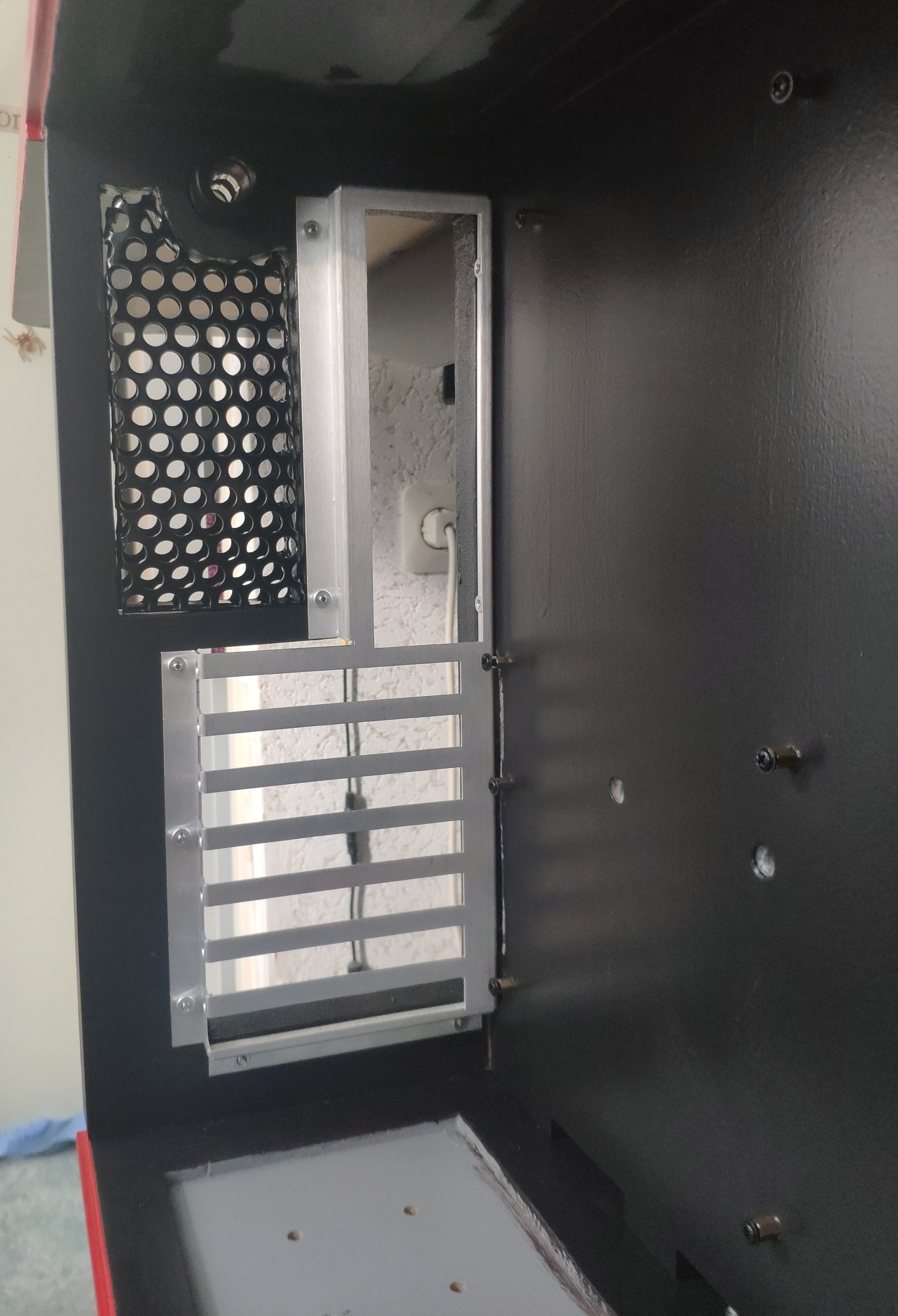

Plaat van het service-compartiment

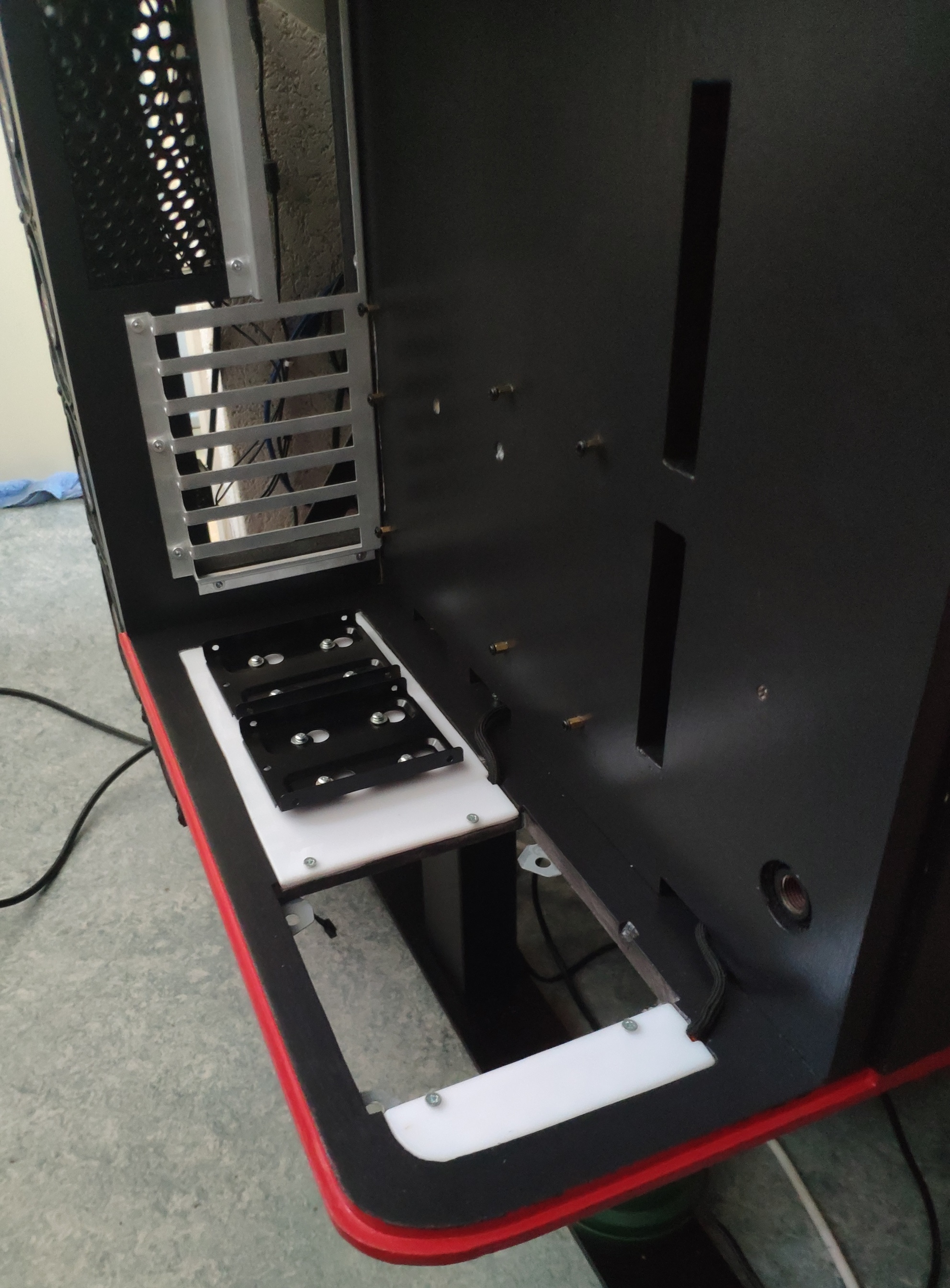

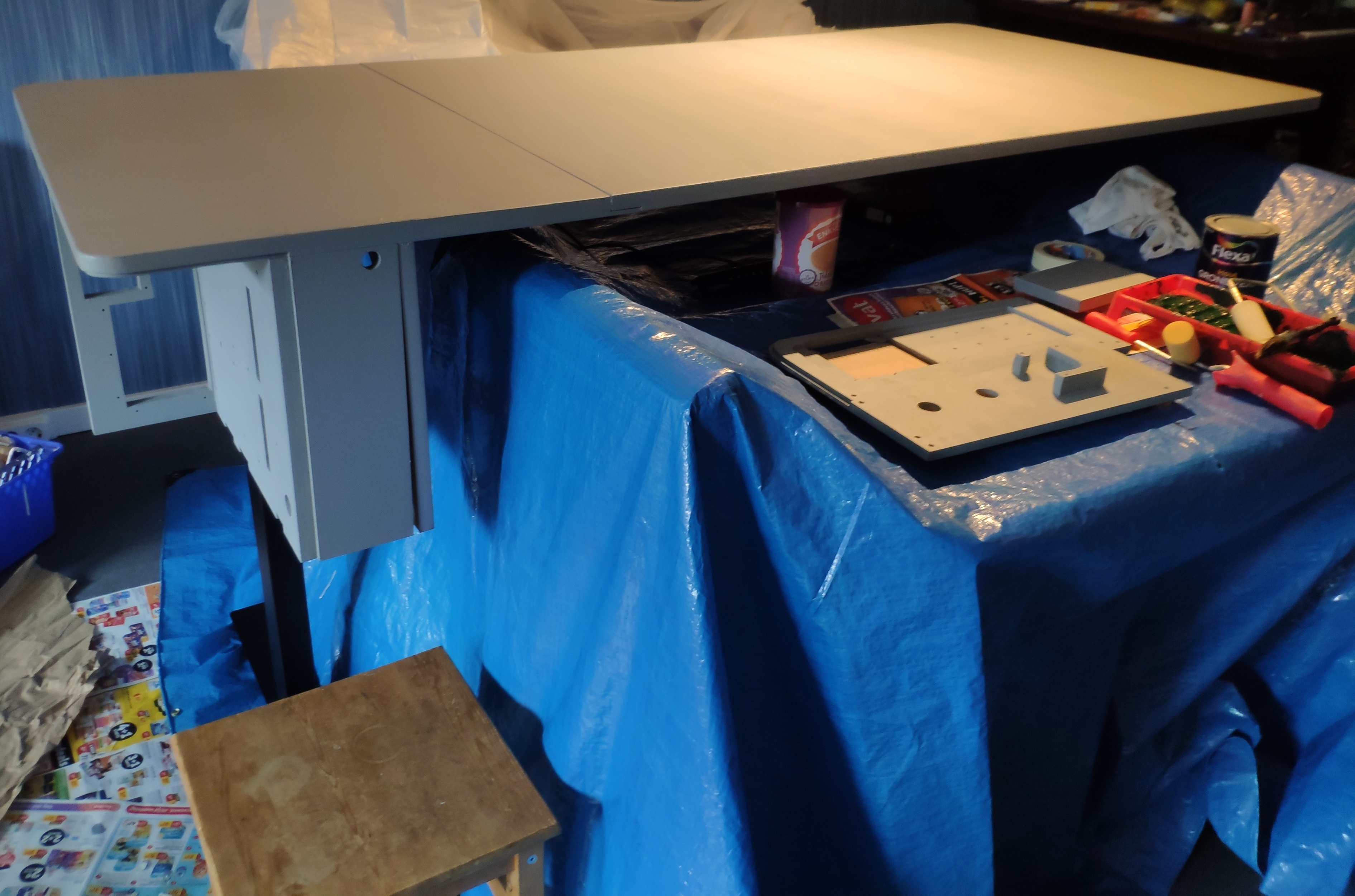

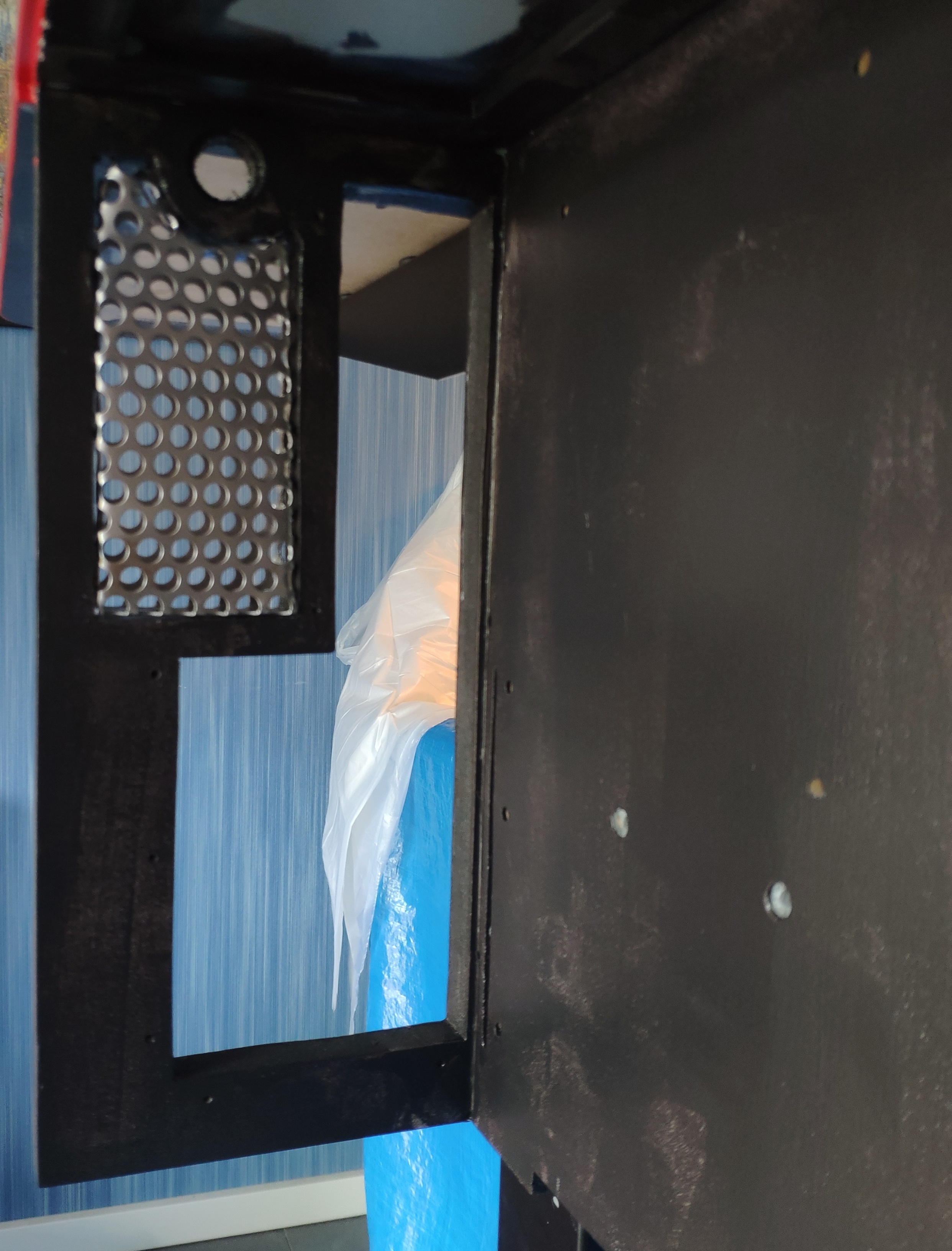

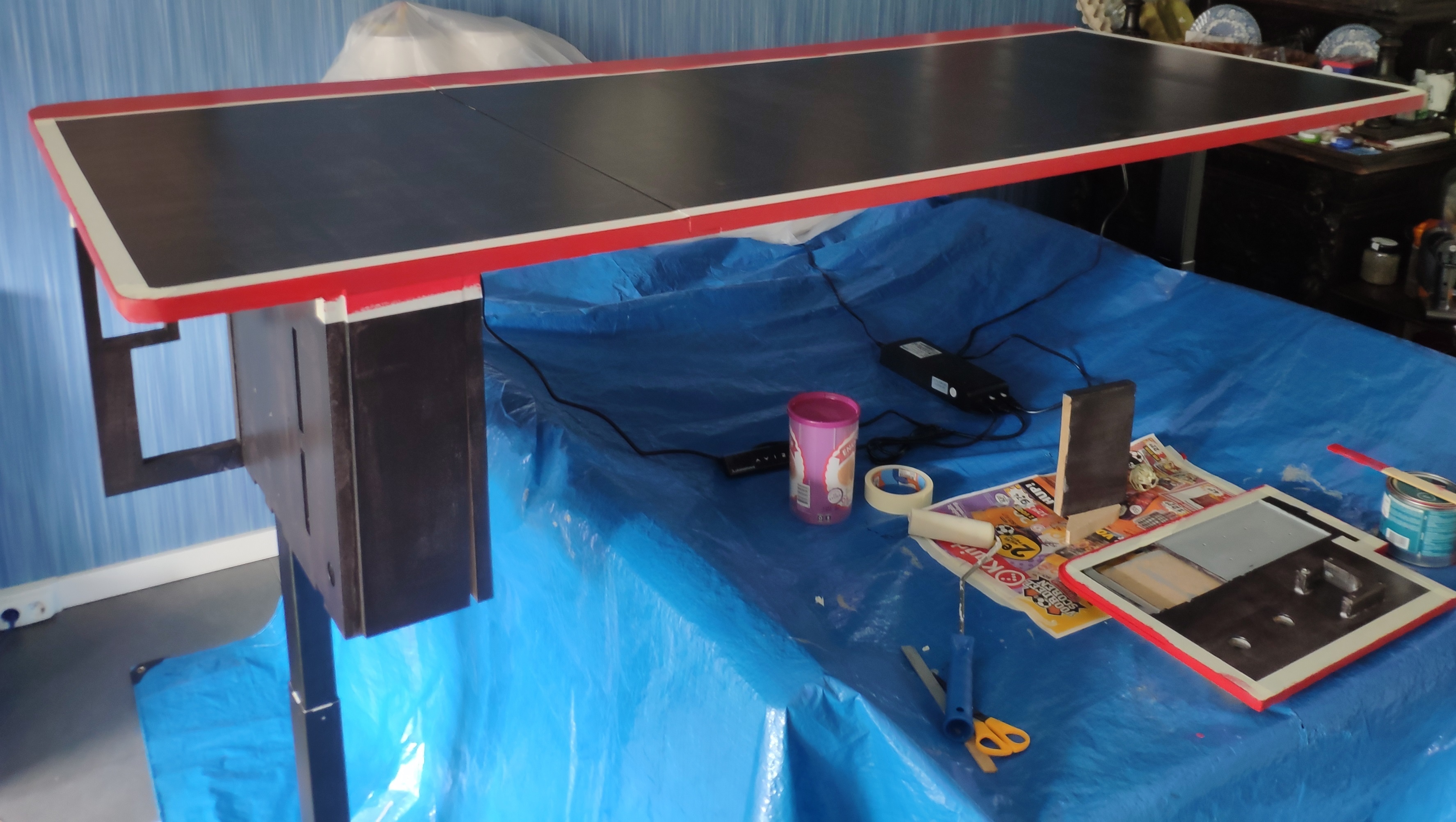

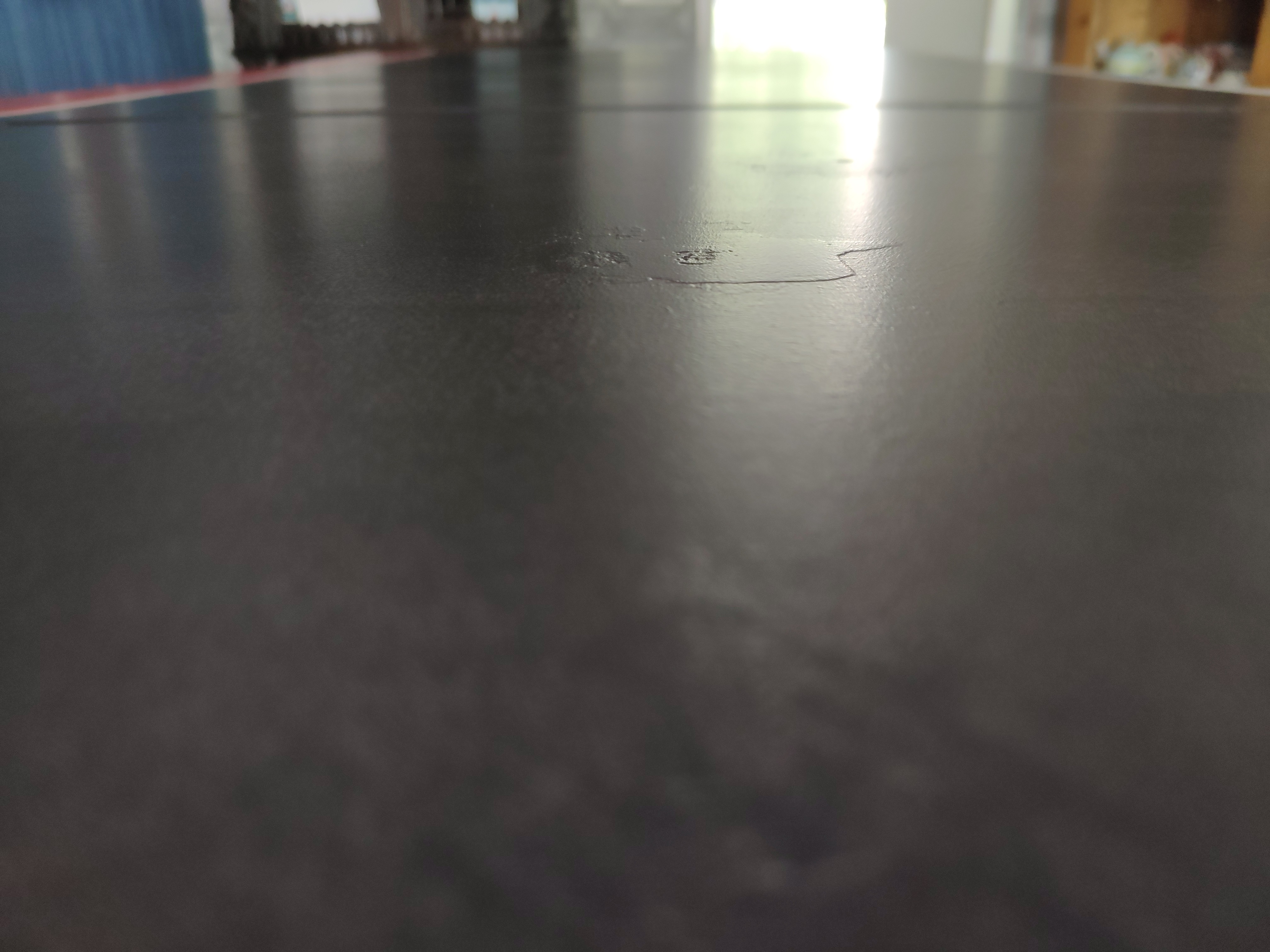

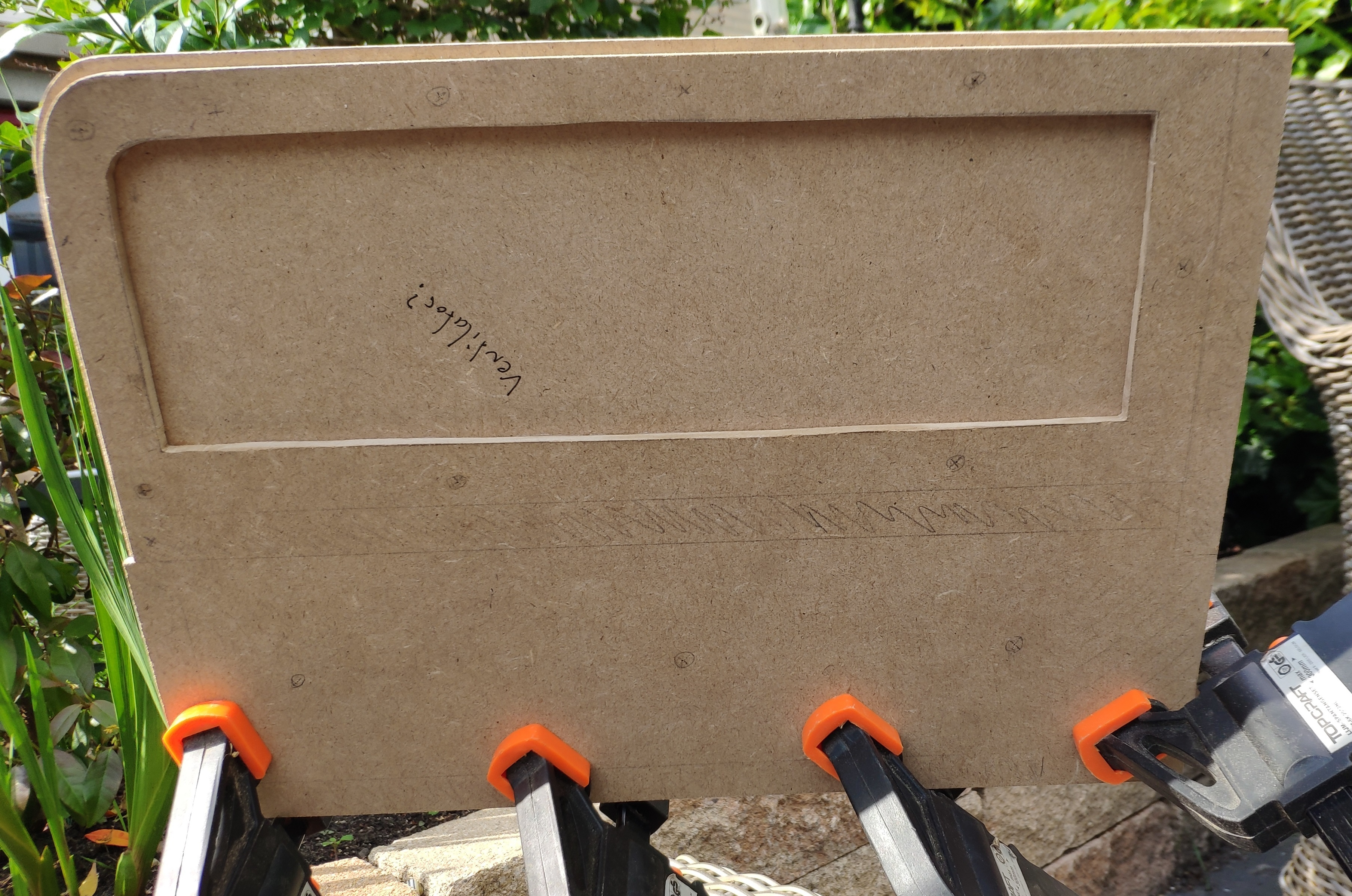

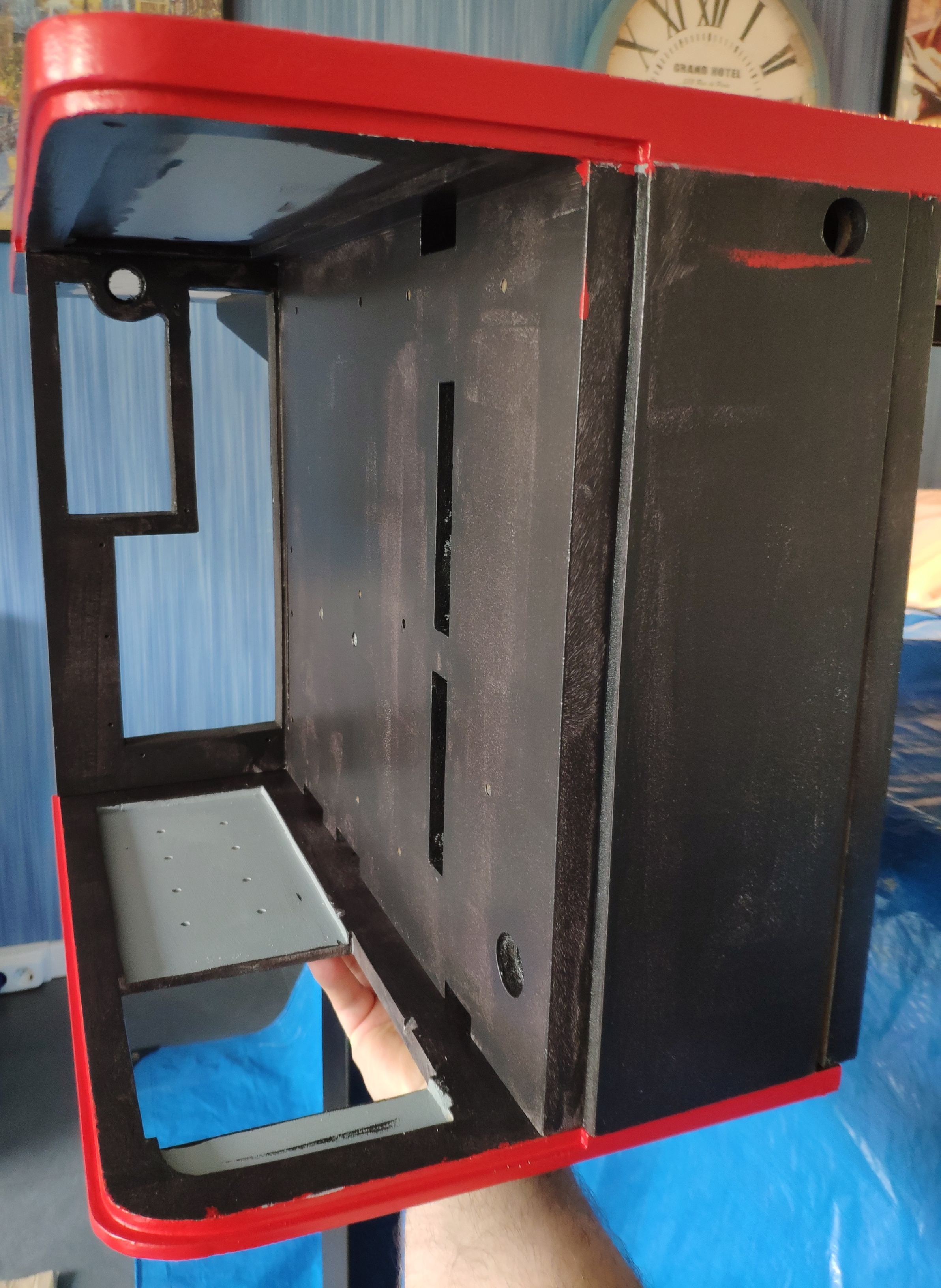

Verven

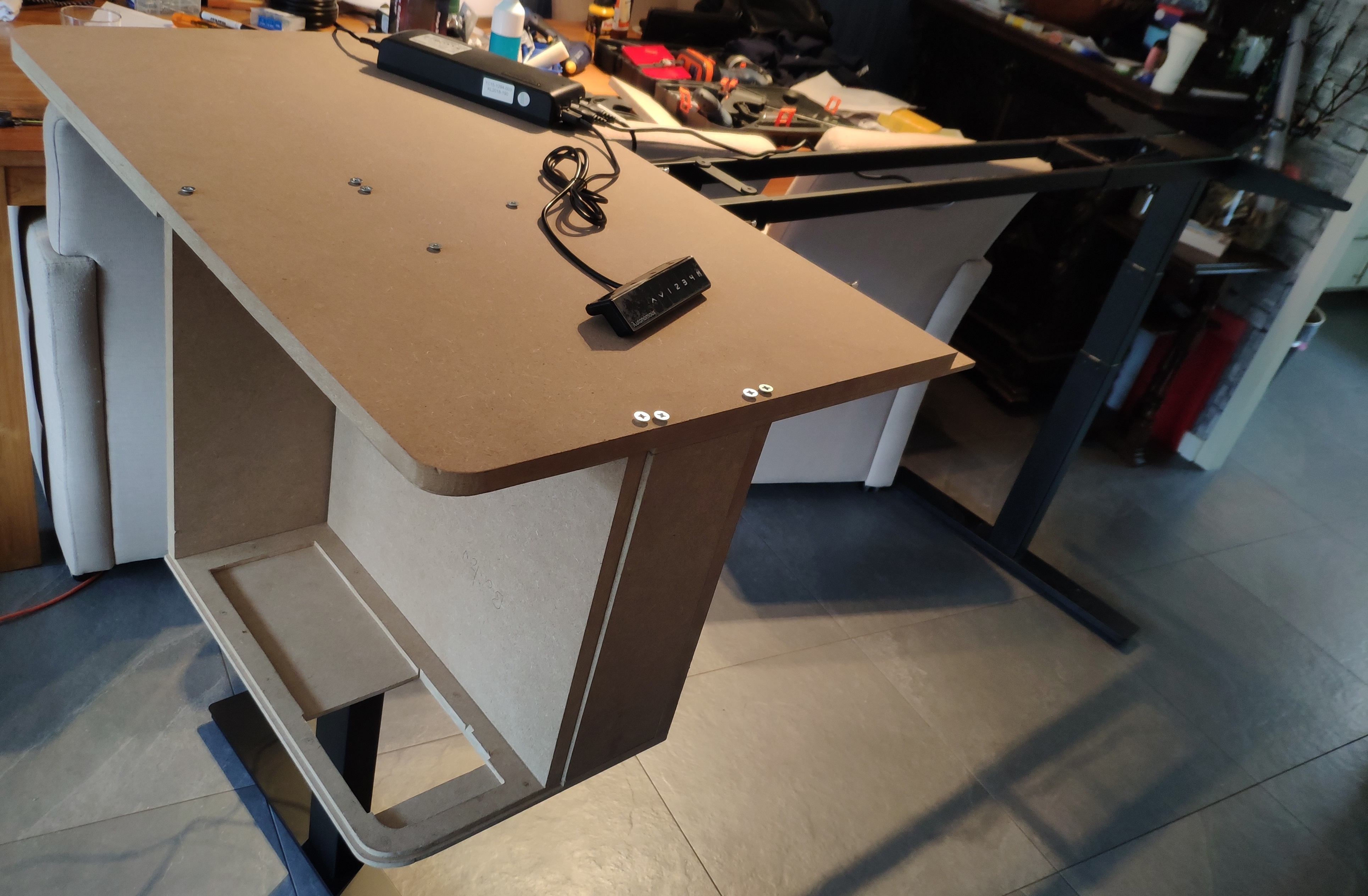

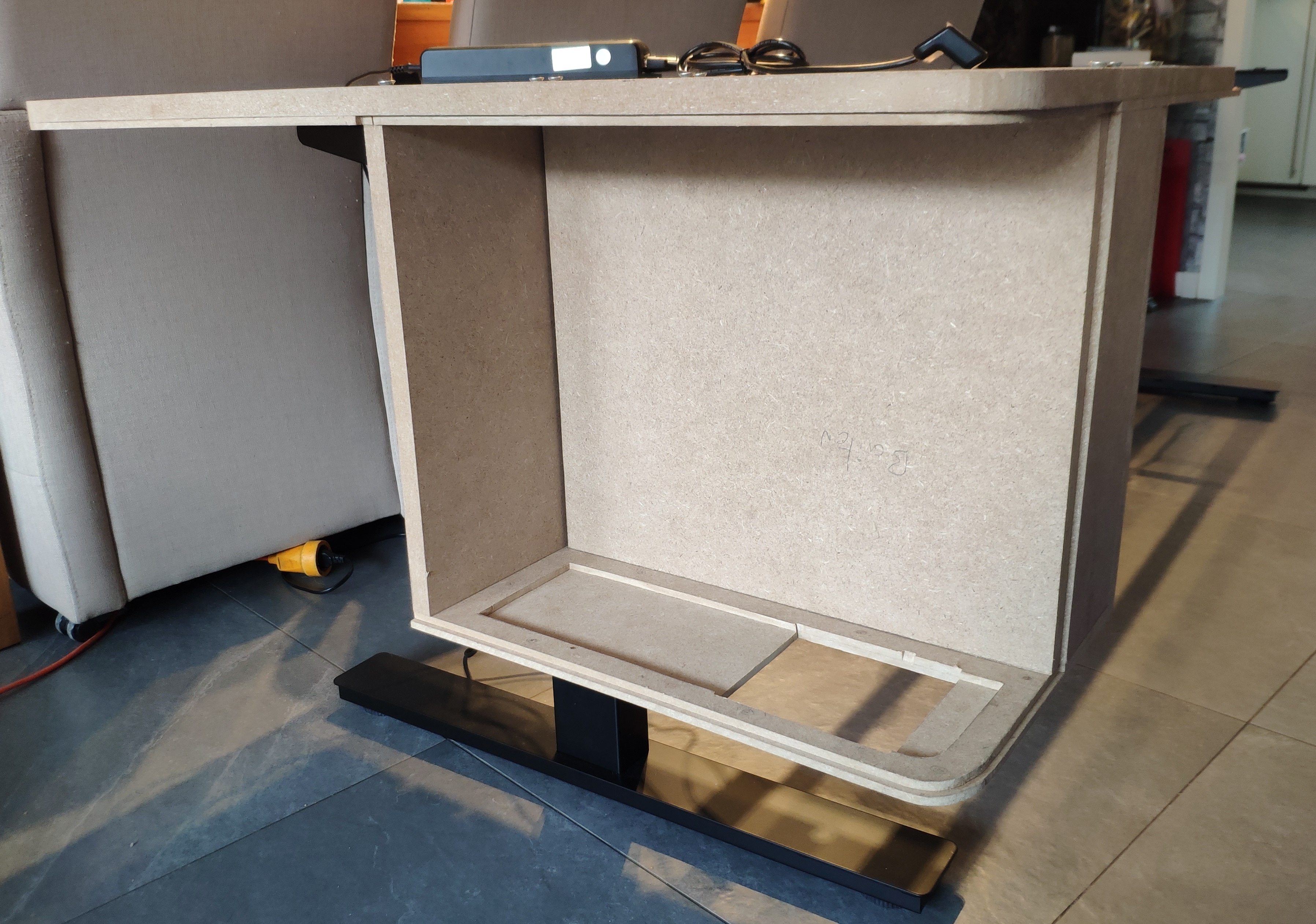

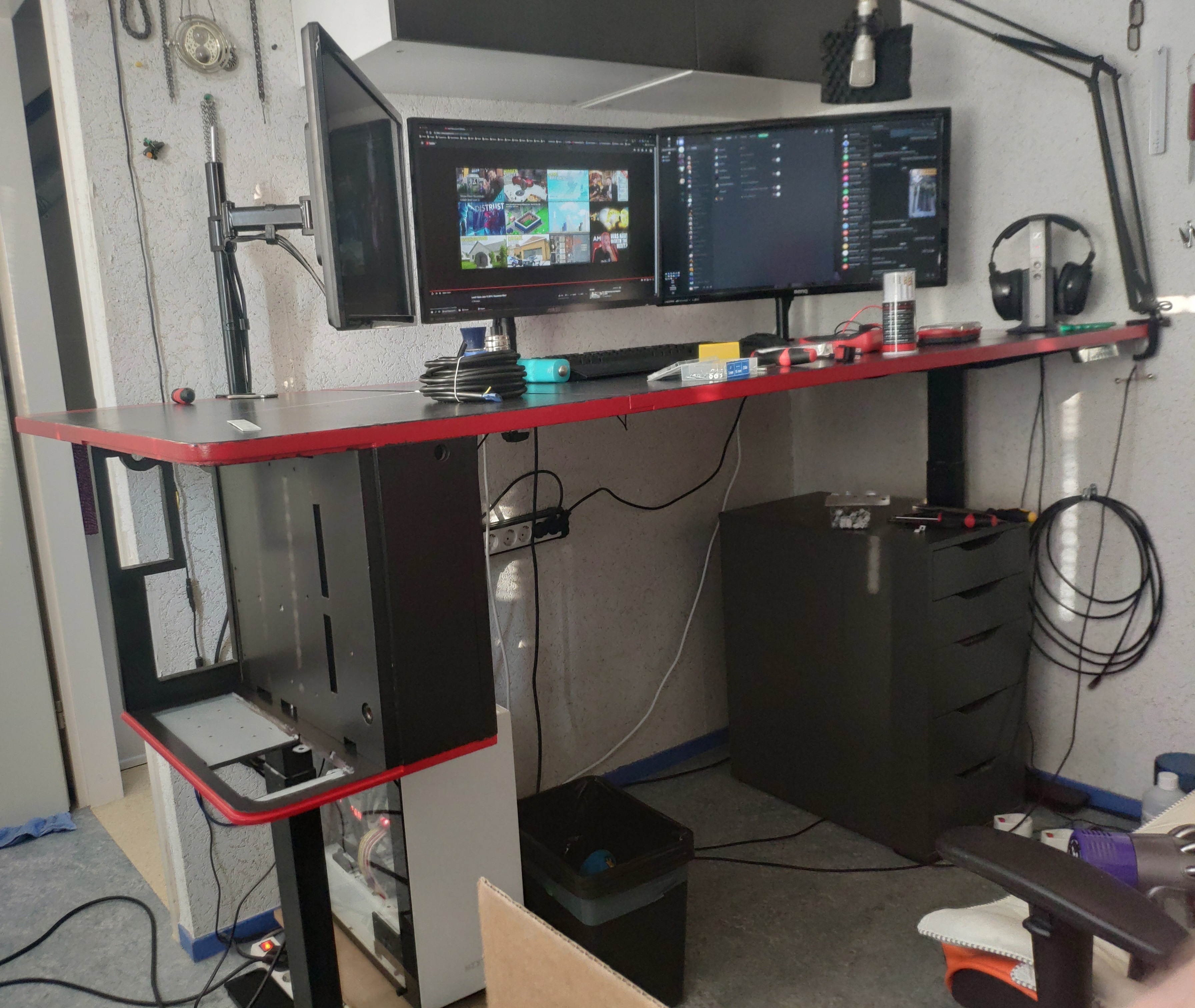

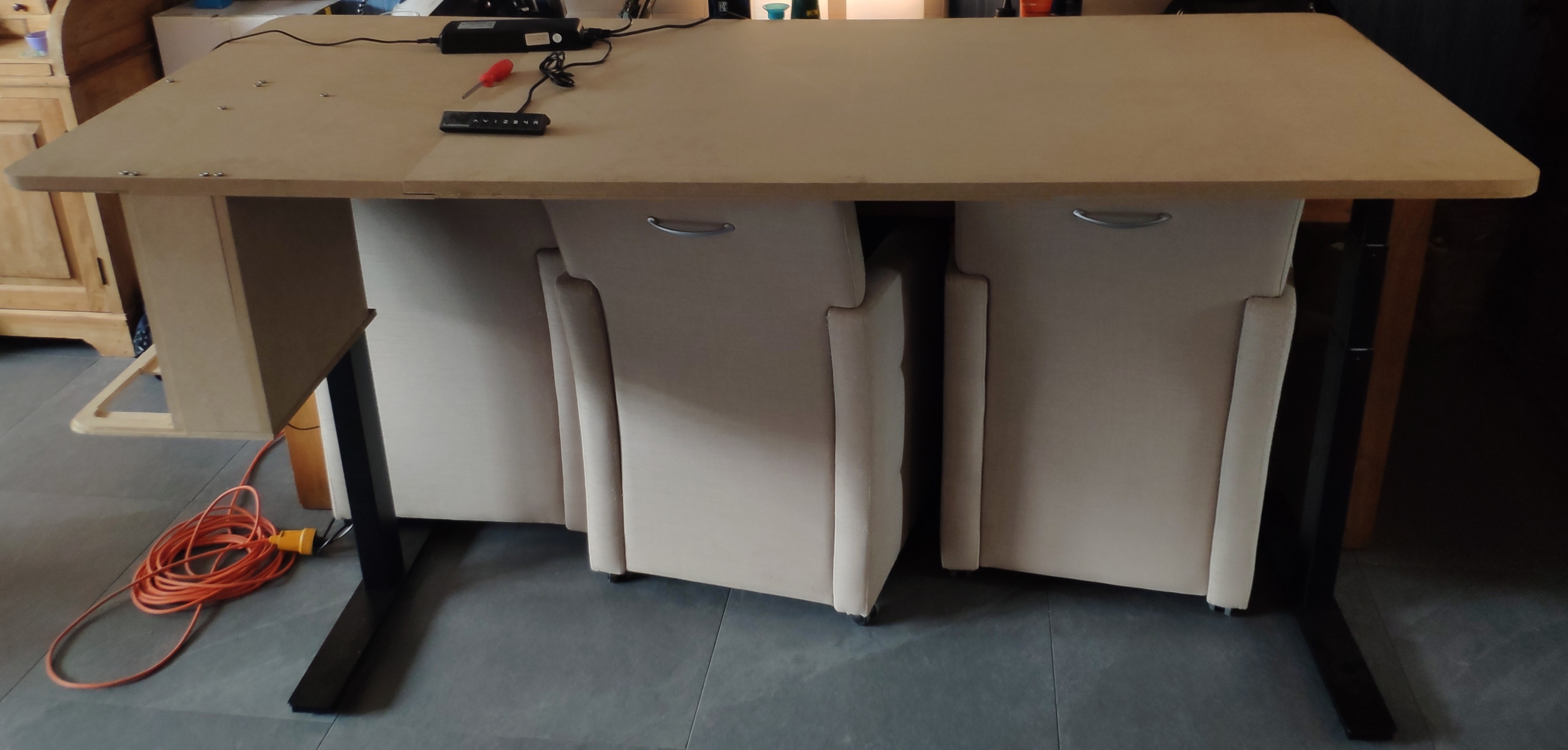

De eerste foto van het systeem op z'n plek, links onderin zie je de oude pc nog staan. Het onderstel wat je ziet is een Autonomous-AI Smart Desk 2 DIY kit

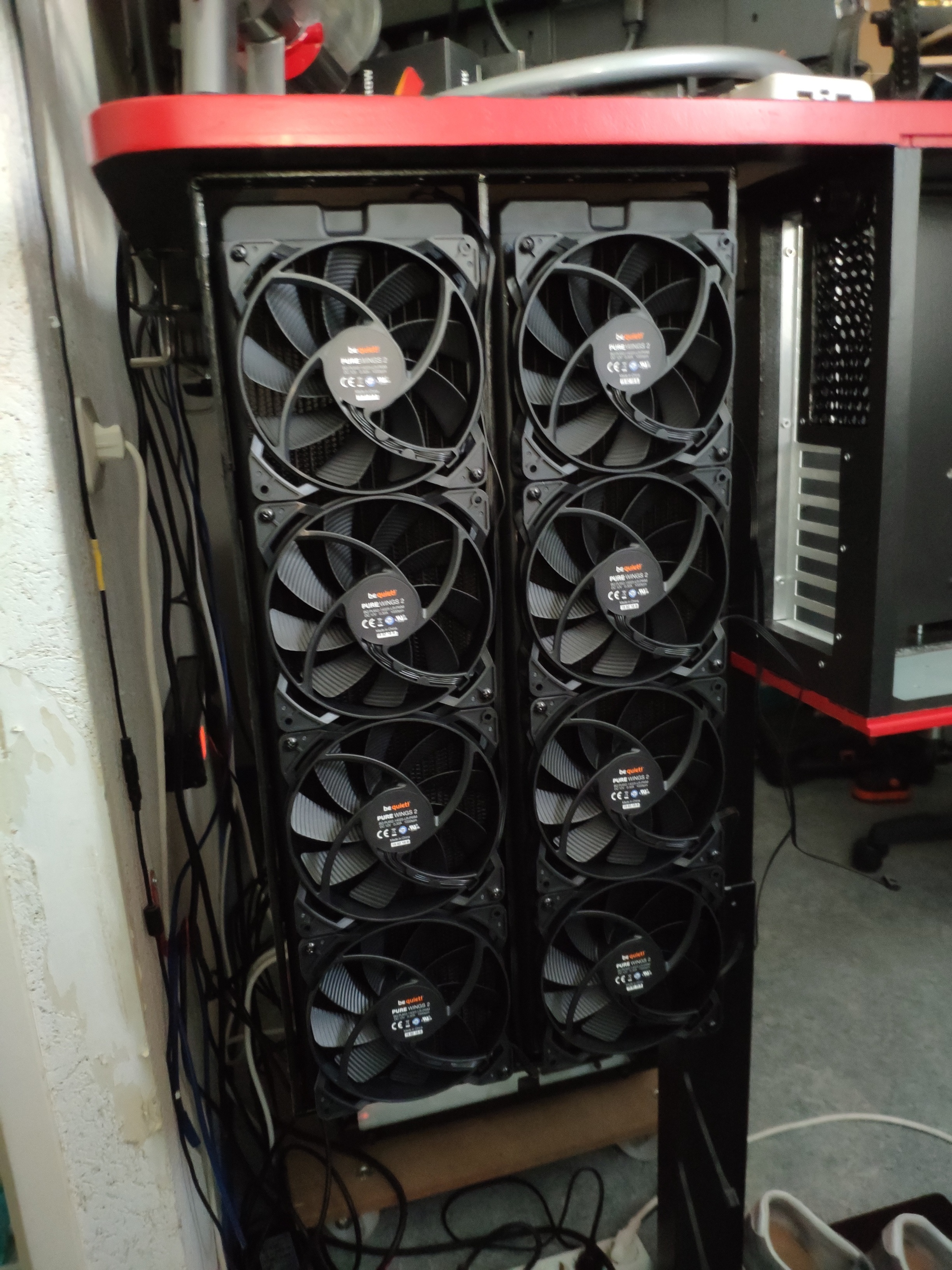

Radiator Frame
Het frame van de radiatoren heb ik niet uitgewerkt in 3D, maar is ook straight-forward genoeg dat dit niet nodig was.

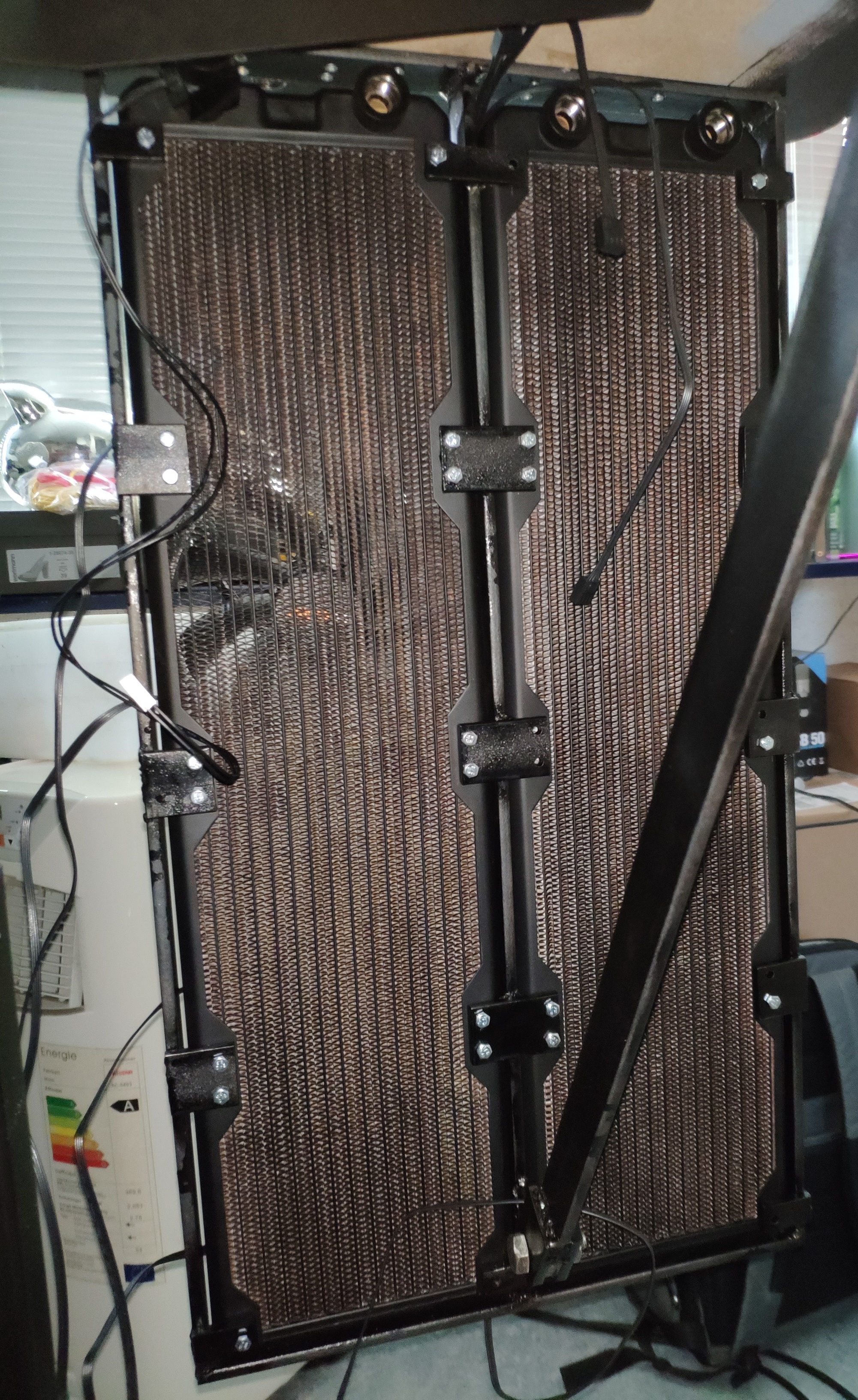

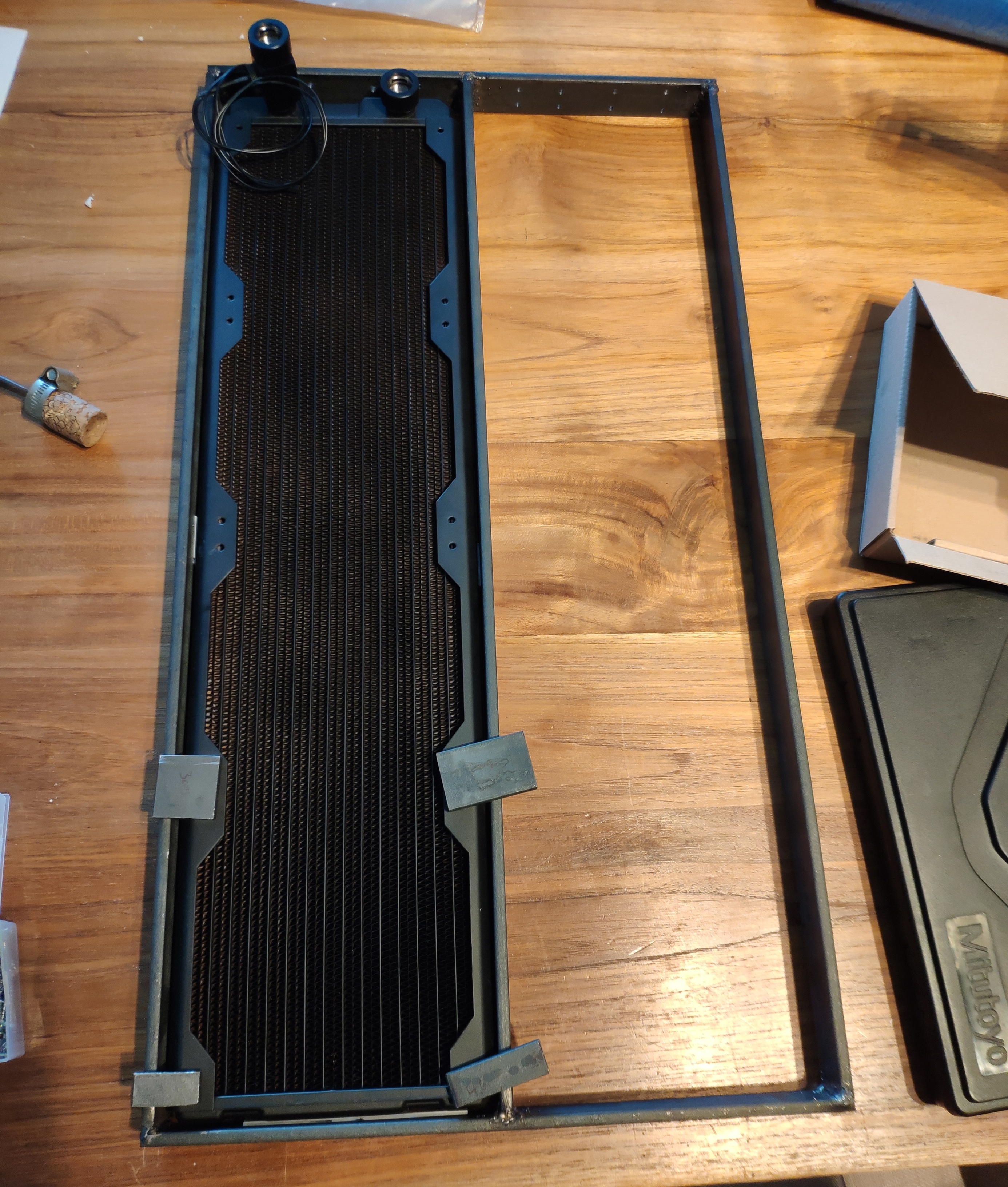

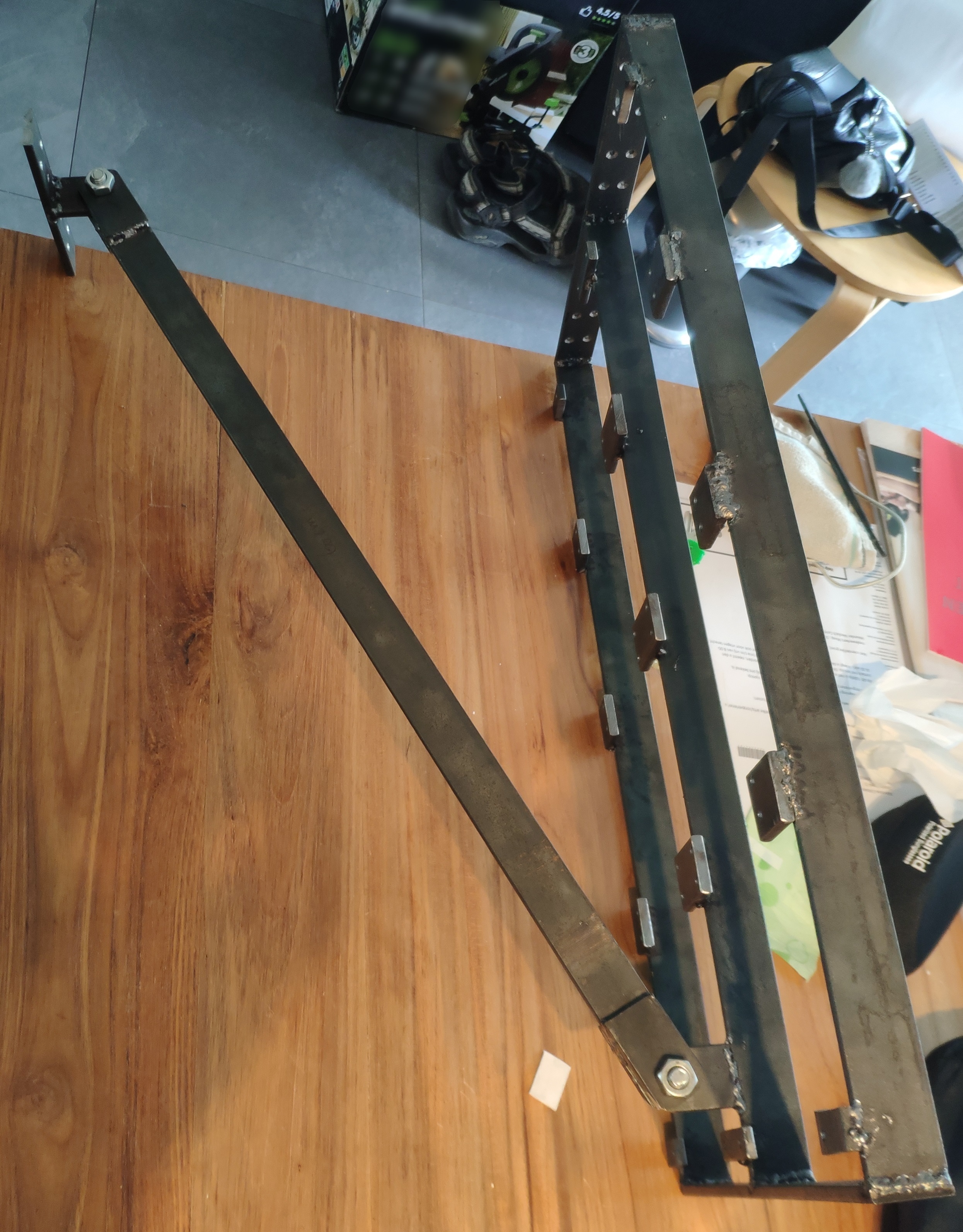

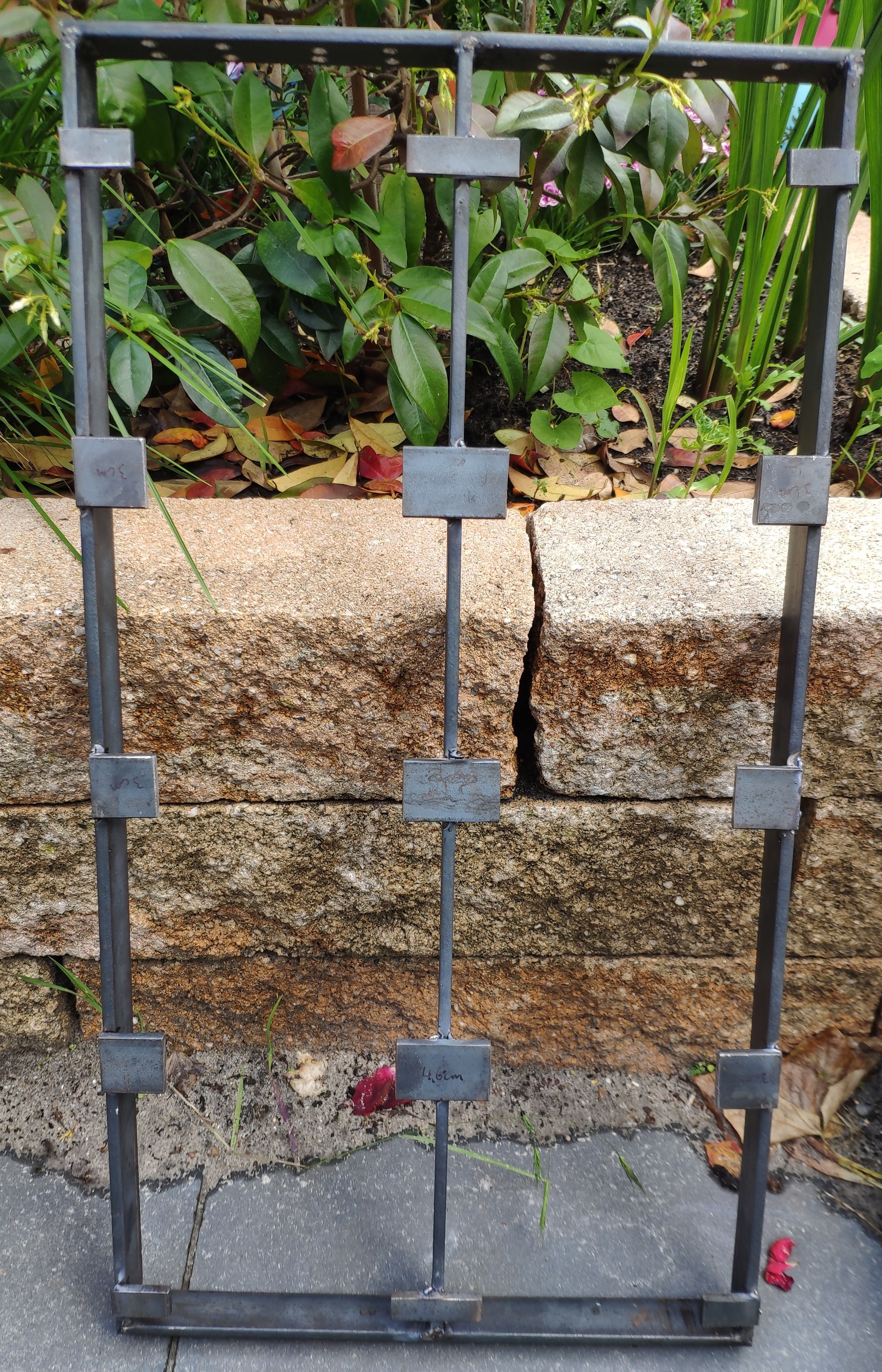

Vierkante frame gelast, eerste pasfit.

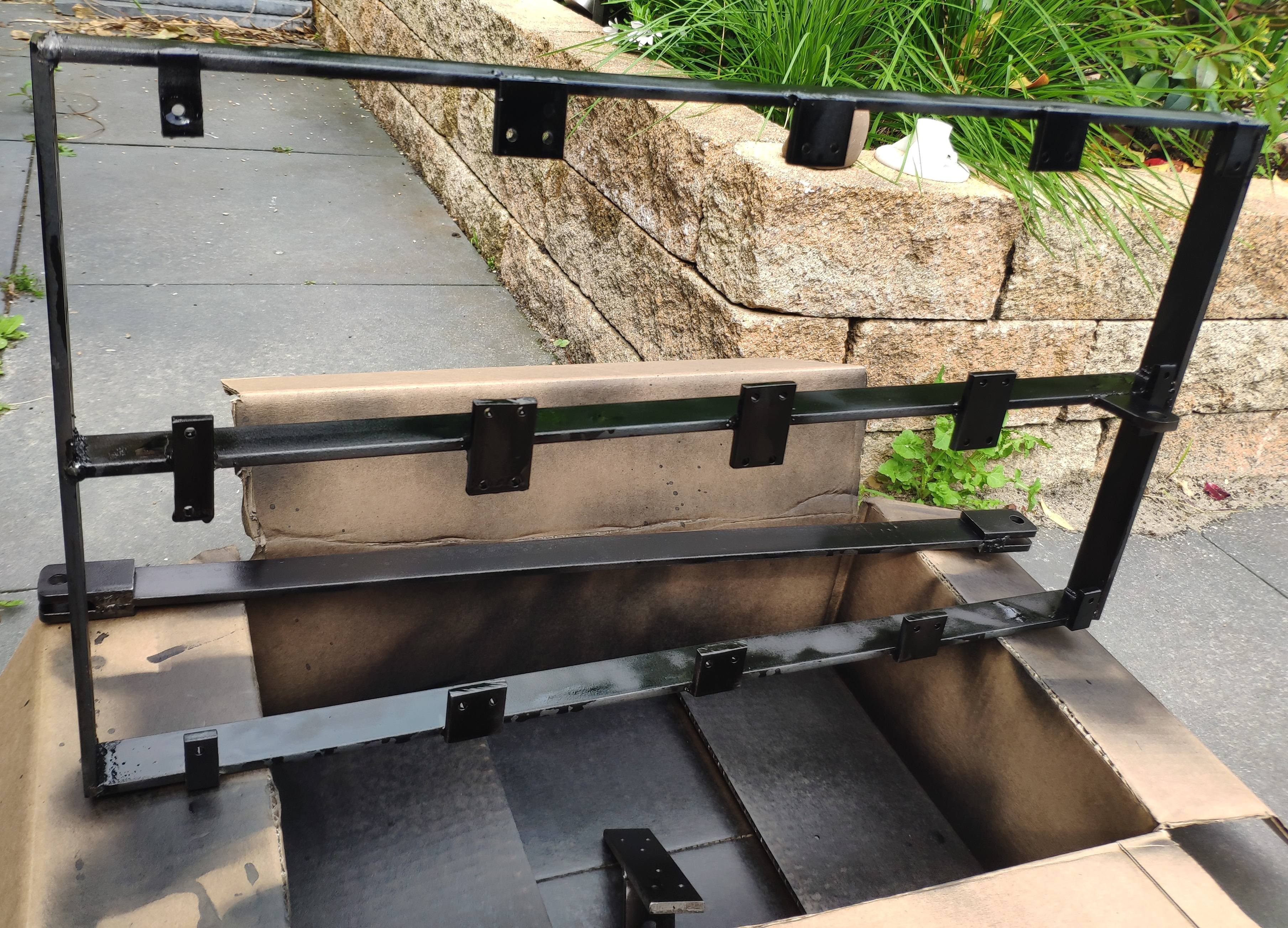

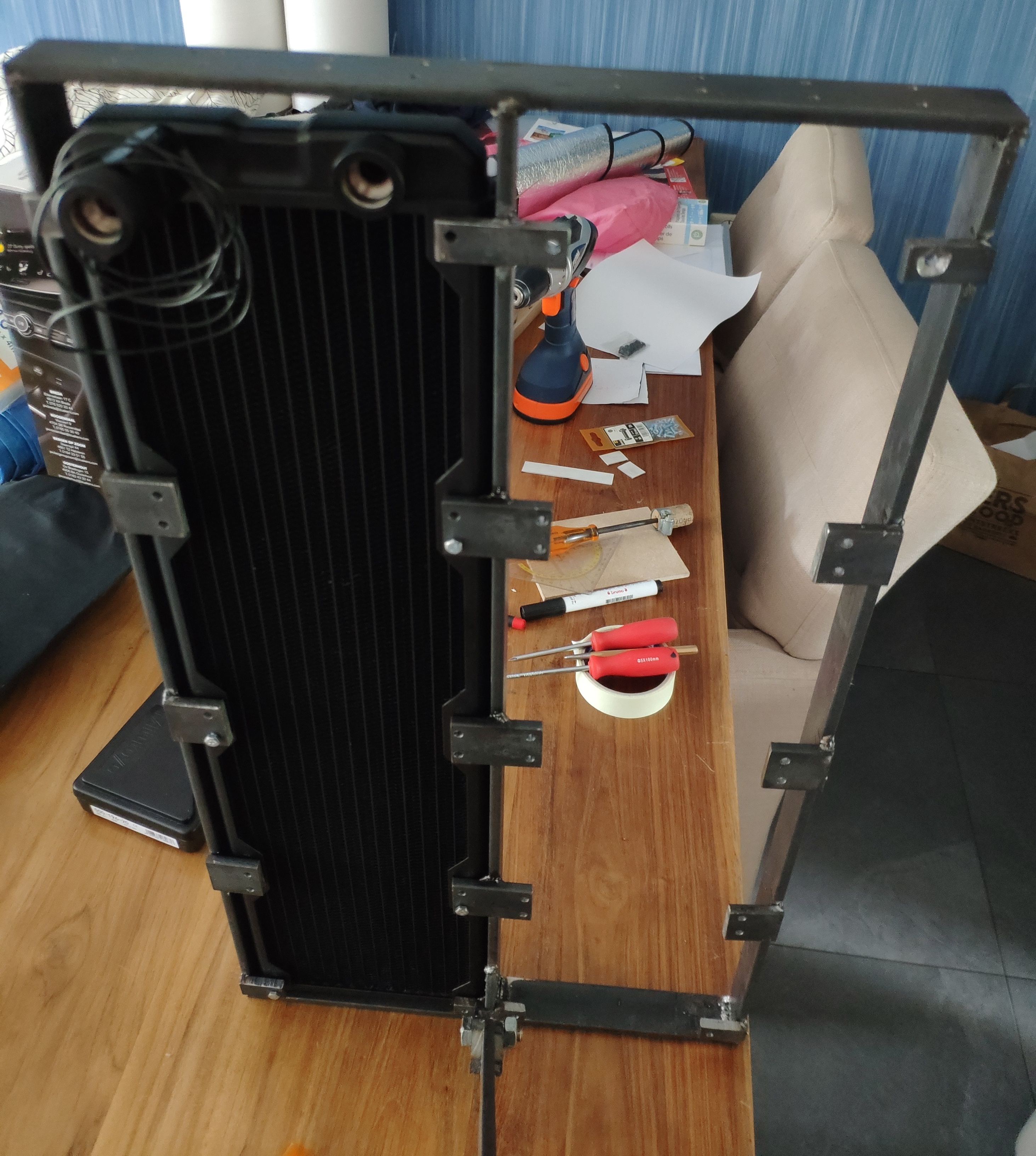

tweede pasfit, verven.
LED-verlichting

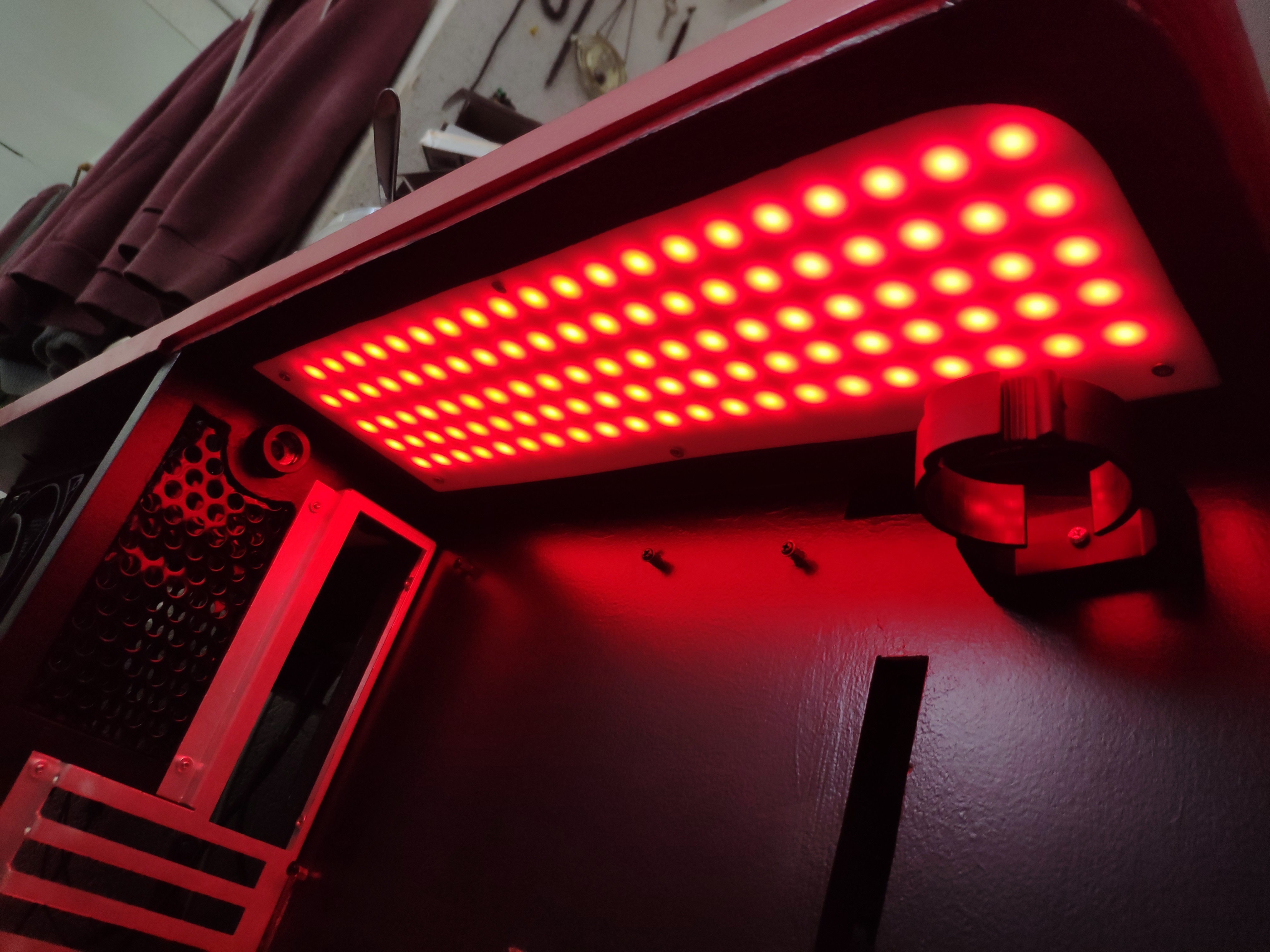

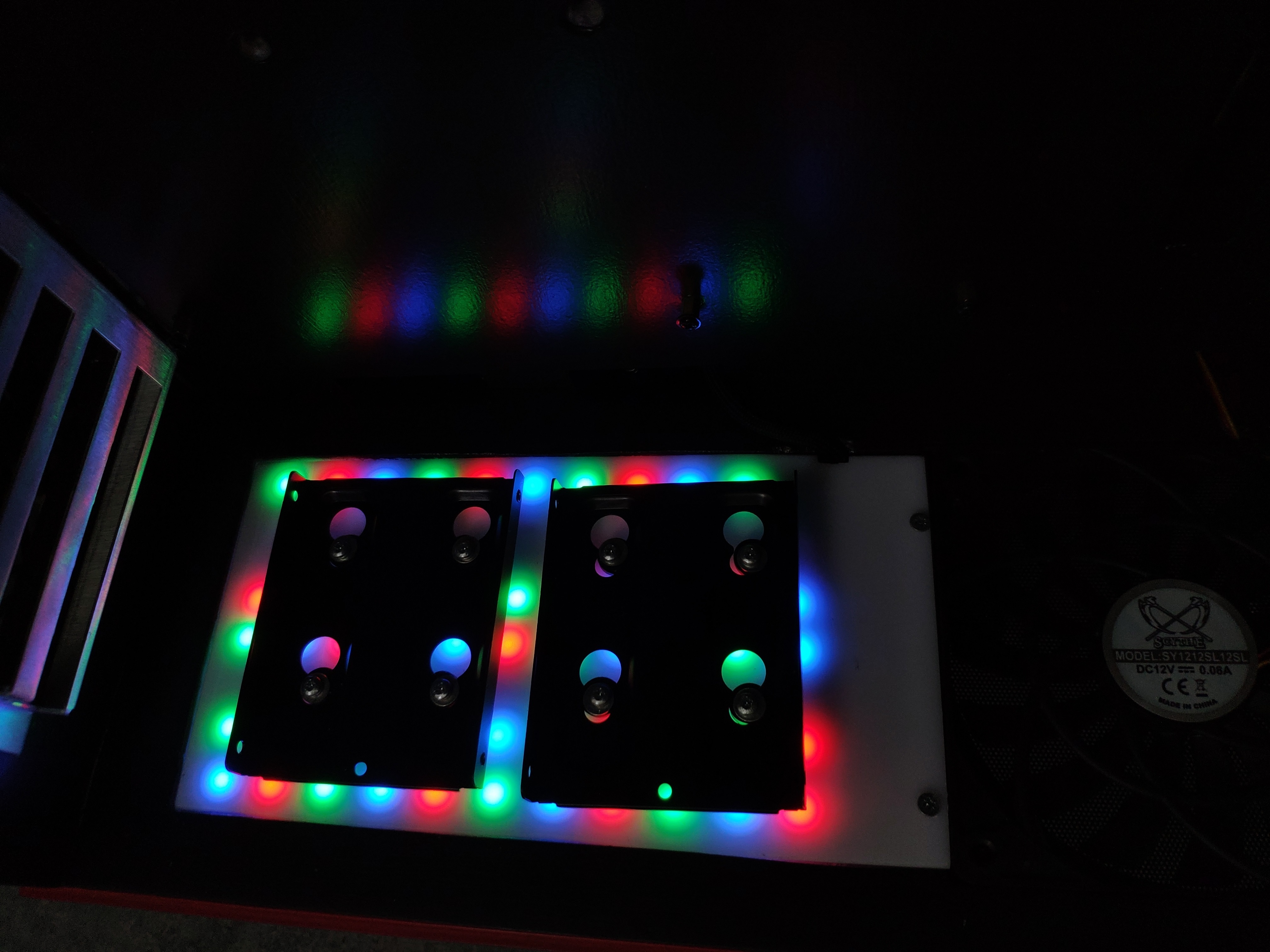

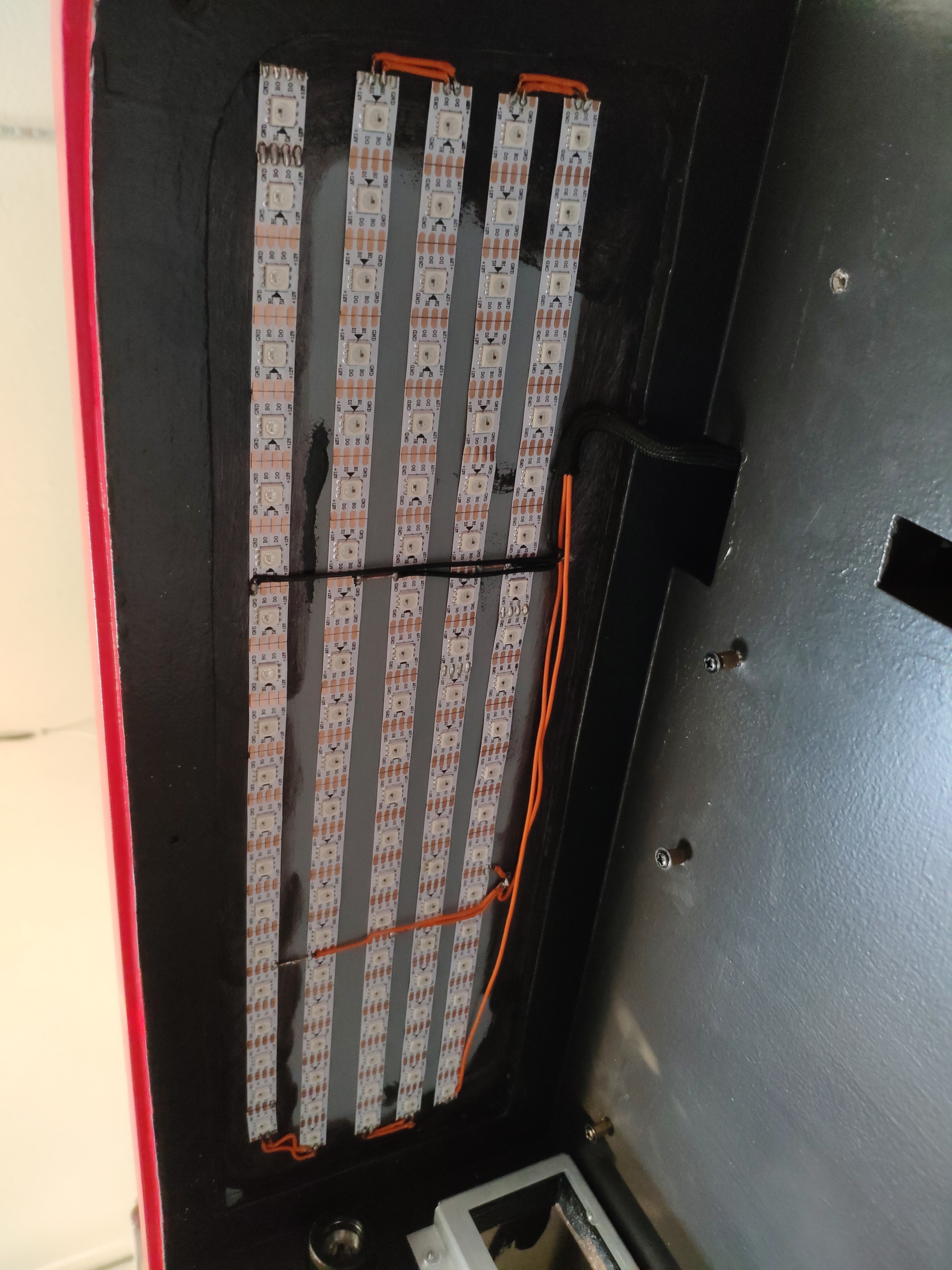

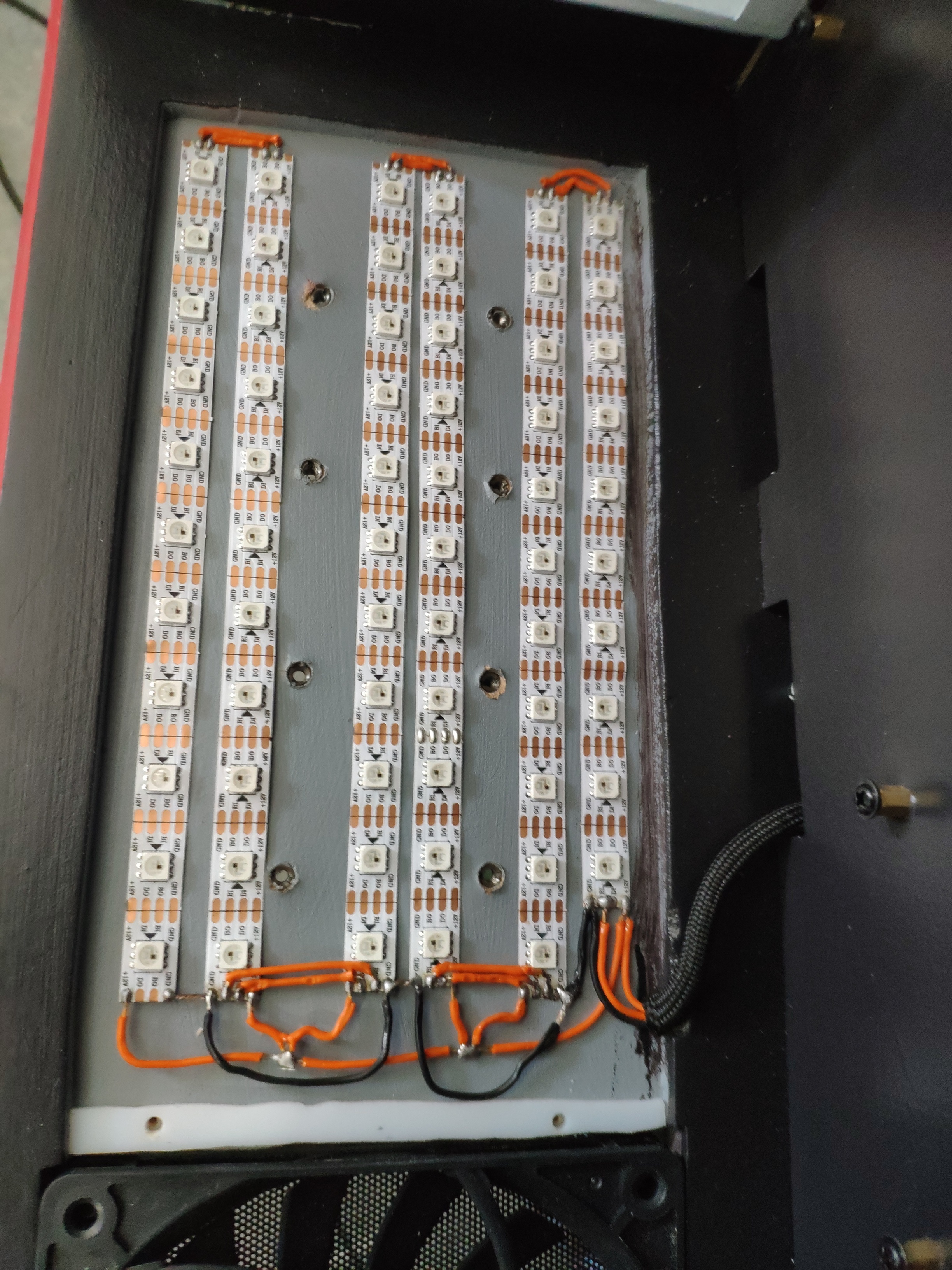

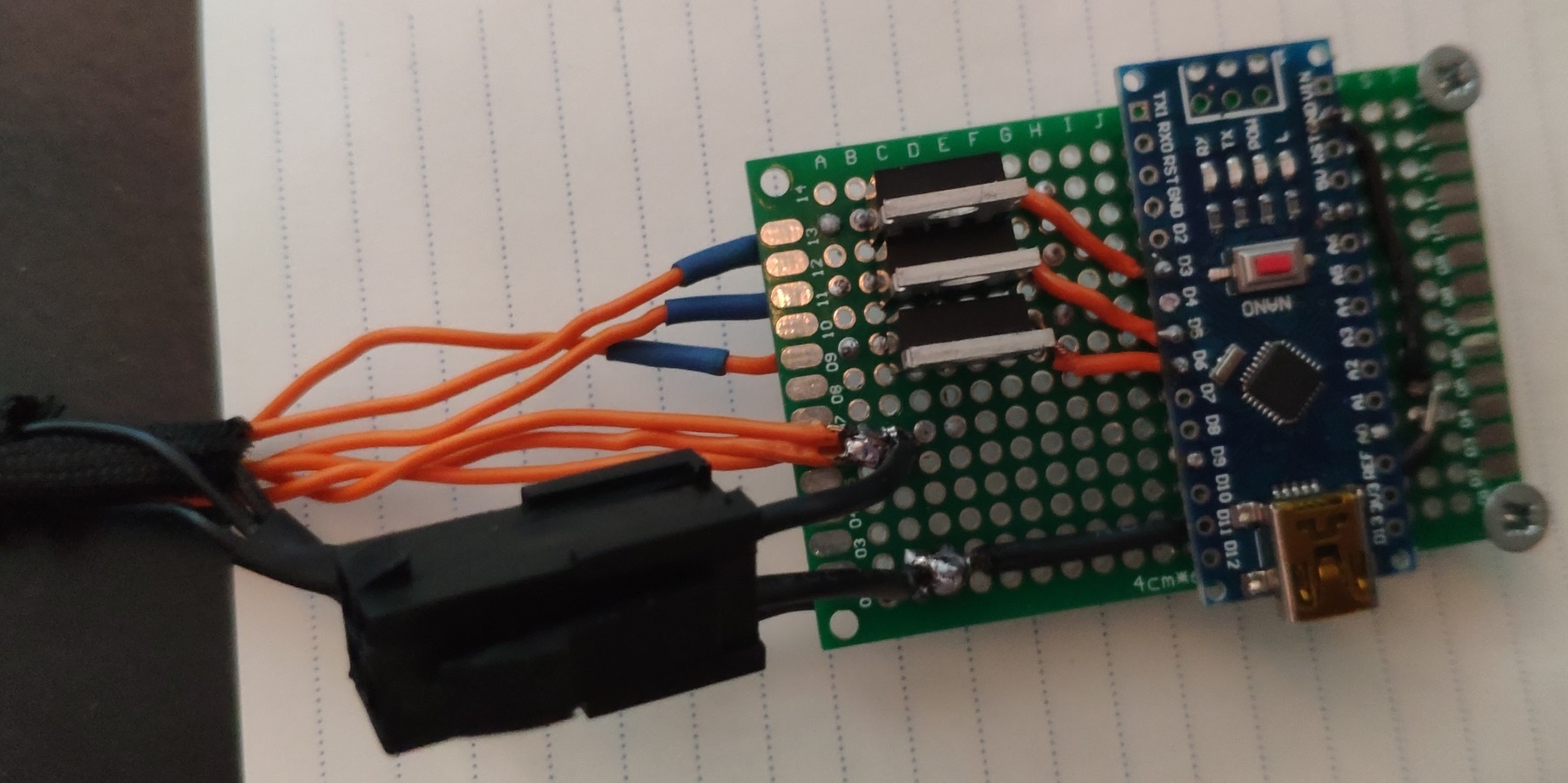

Voor de verlichting heb ik gekozen voor een paar strips van WS2815 leds, aangestuurd door een arduino.

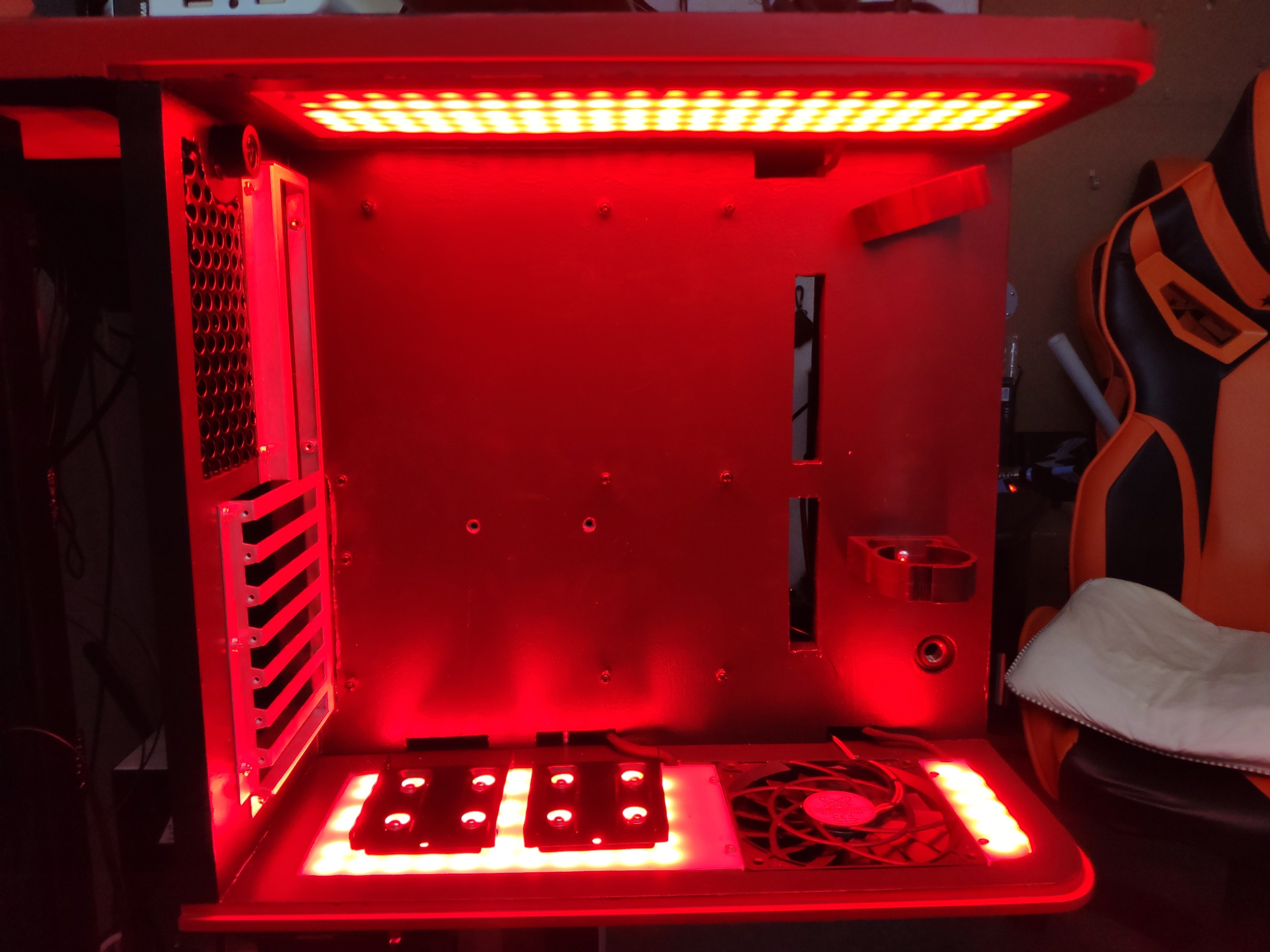

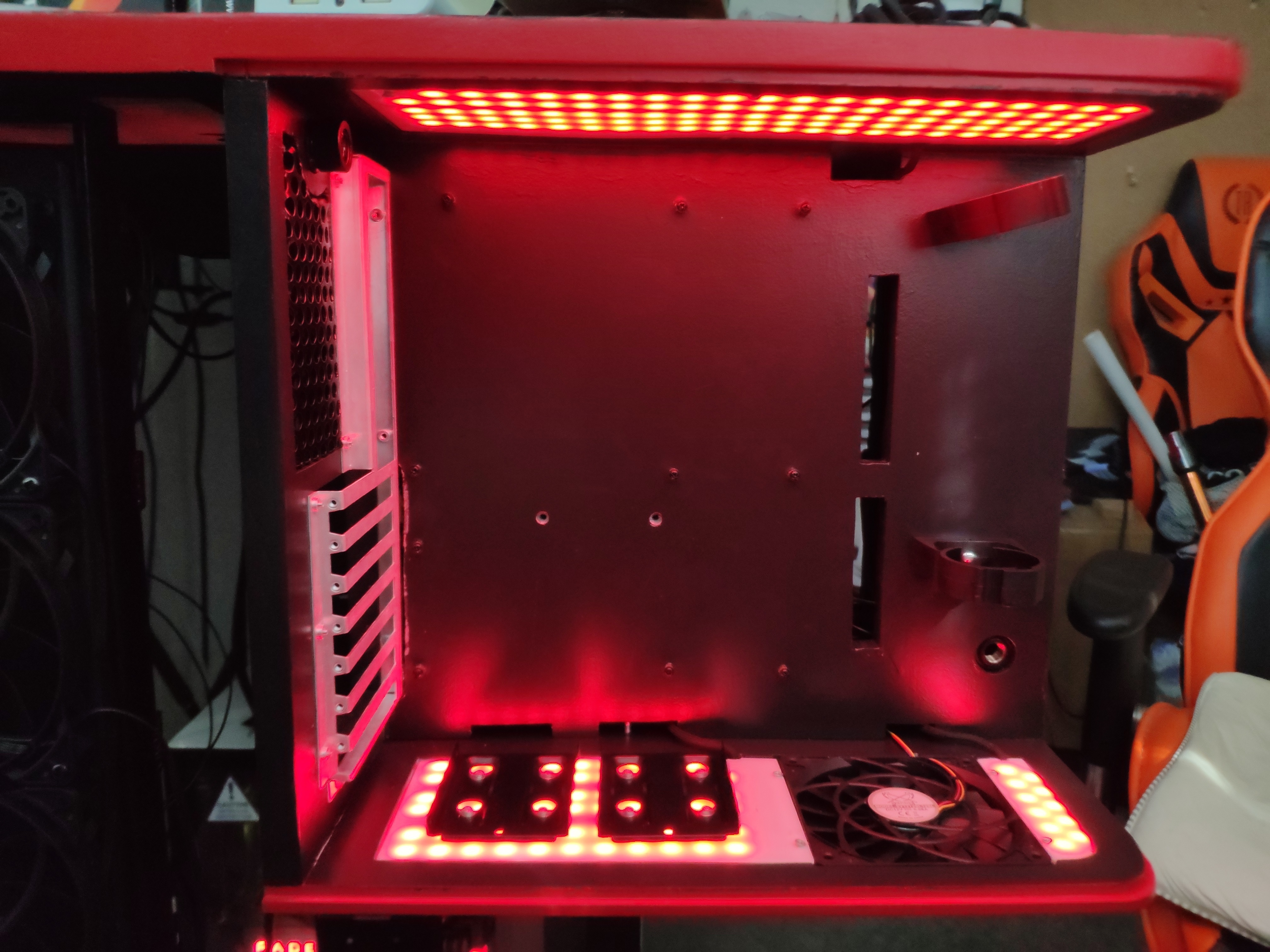

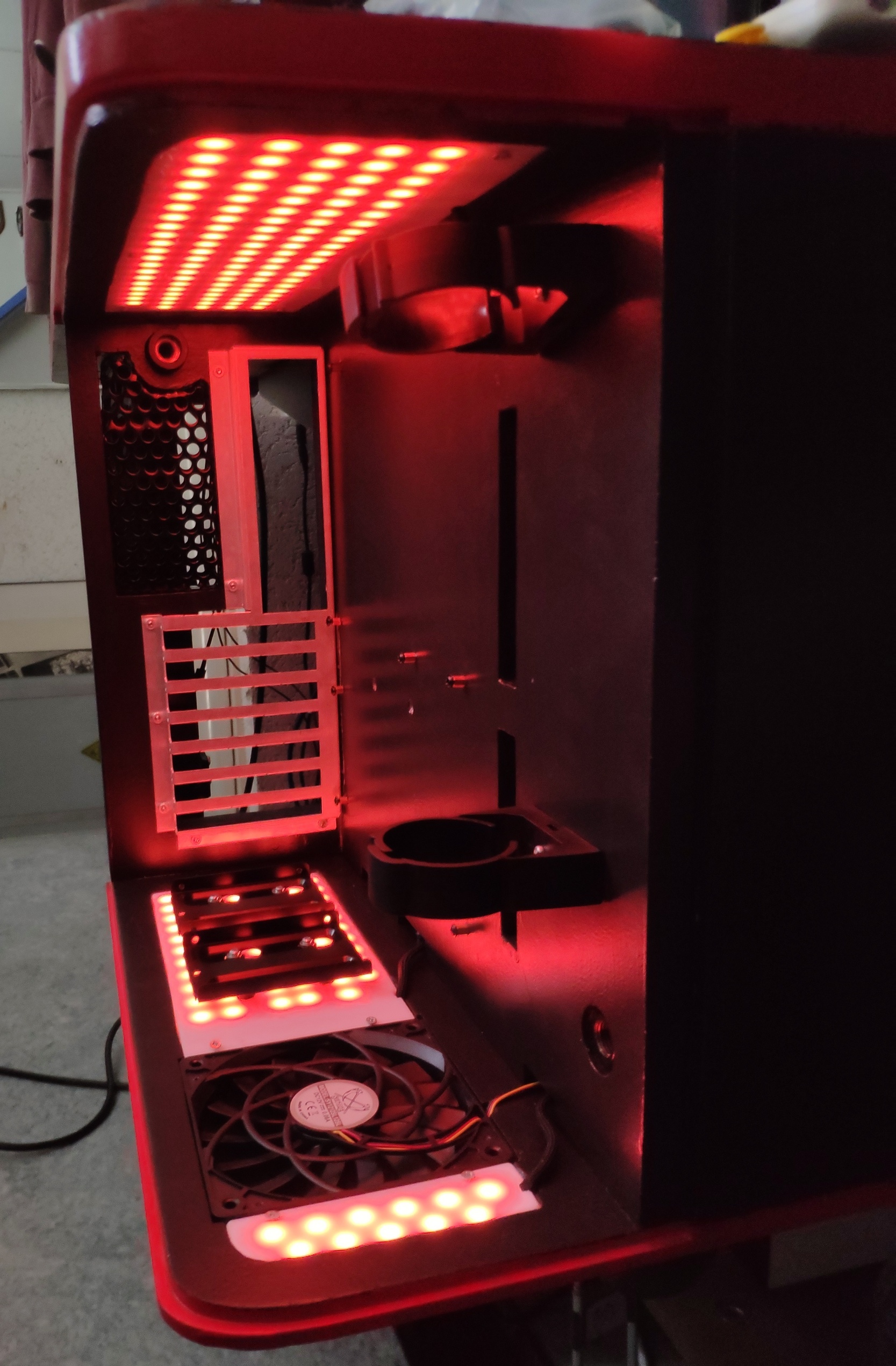

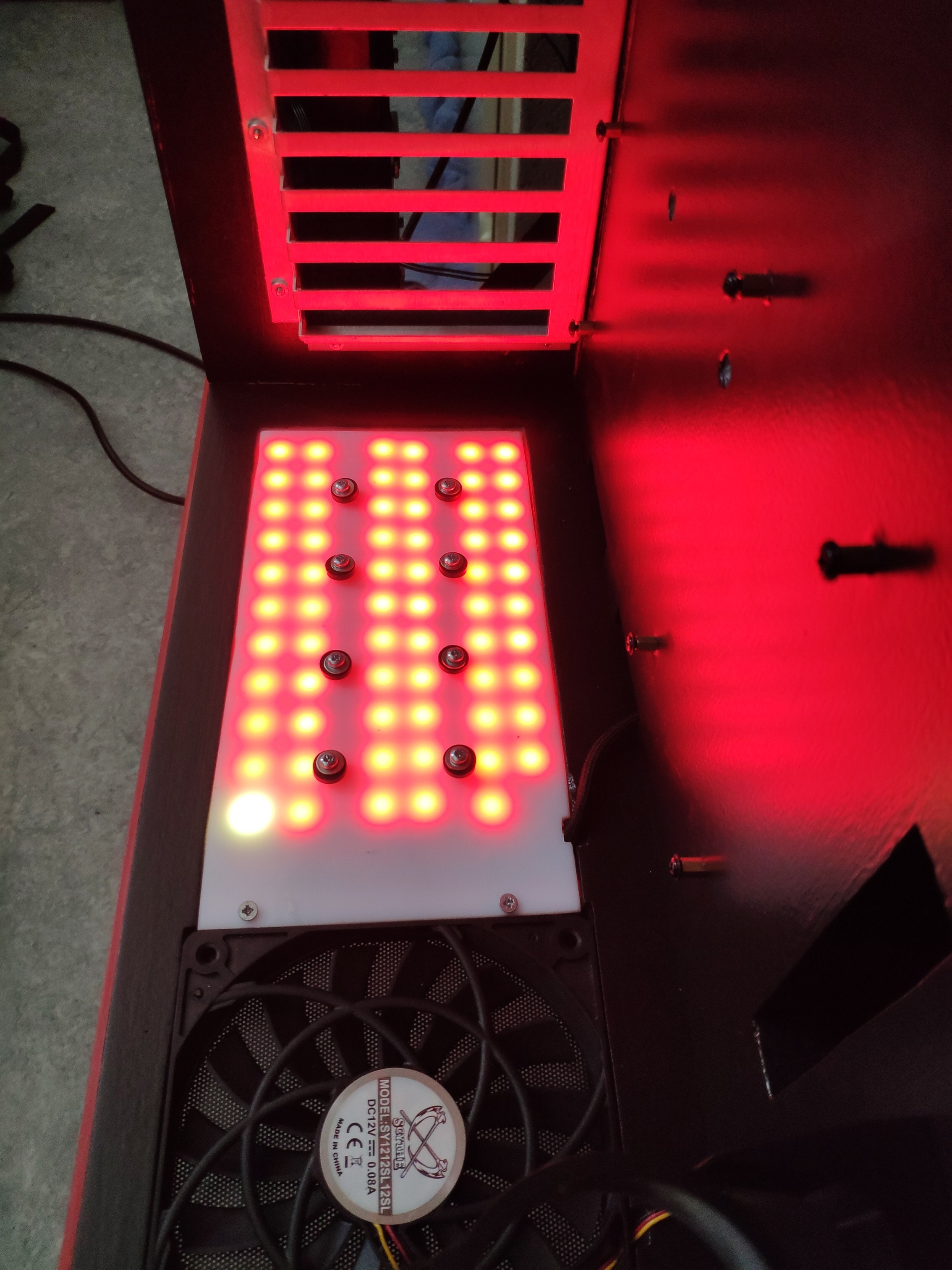

RGB(30,0,0) vs RGB(255,0,0)

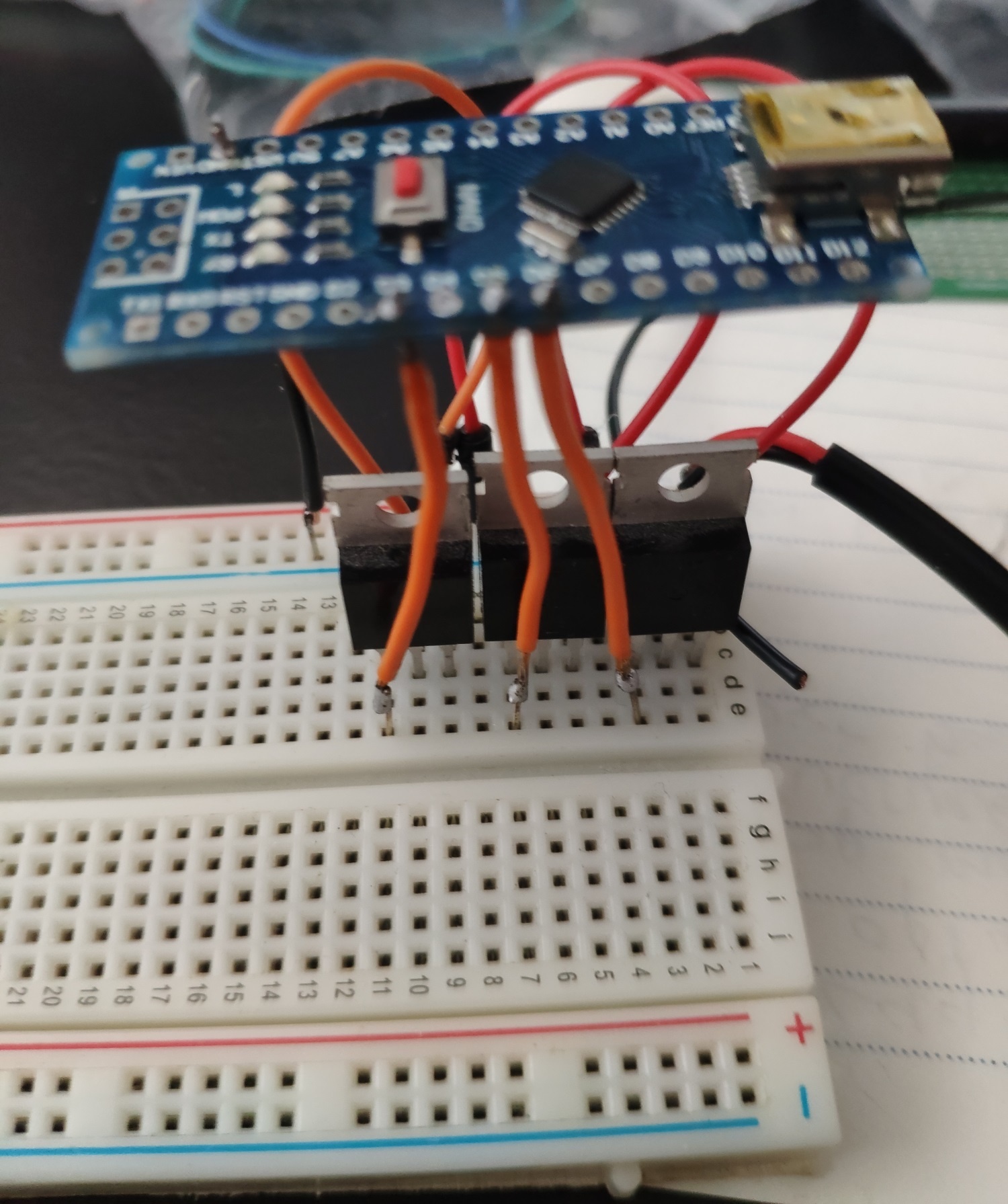

De transistors waren nodig omdat de arduino kapot gaat als ik de data lijn direct aansluit, ik had misschien kleinere transistors kunnen gebruiken, maar deze had ik liggen en werkte.
Afrondende fase

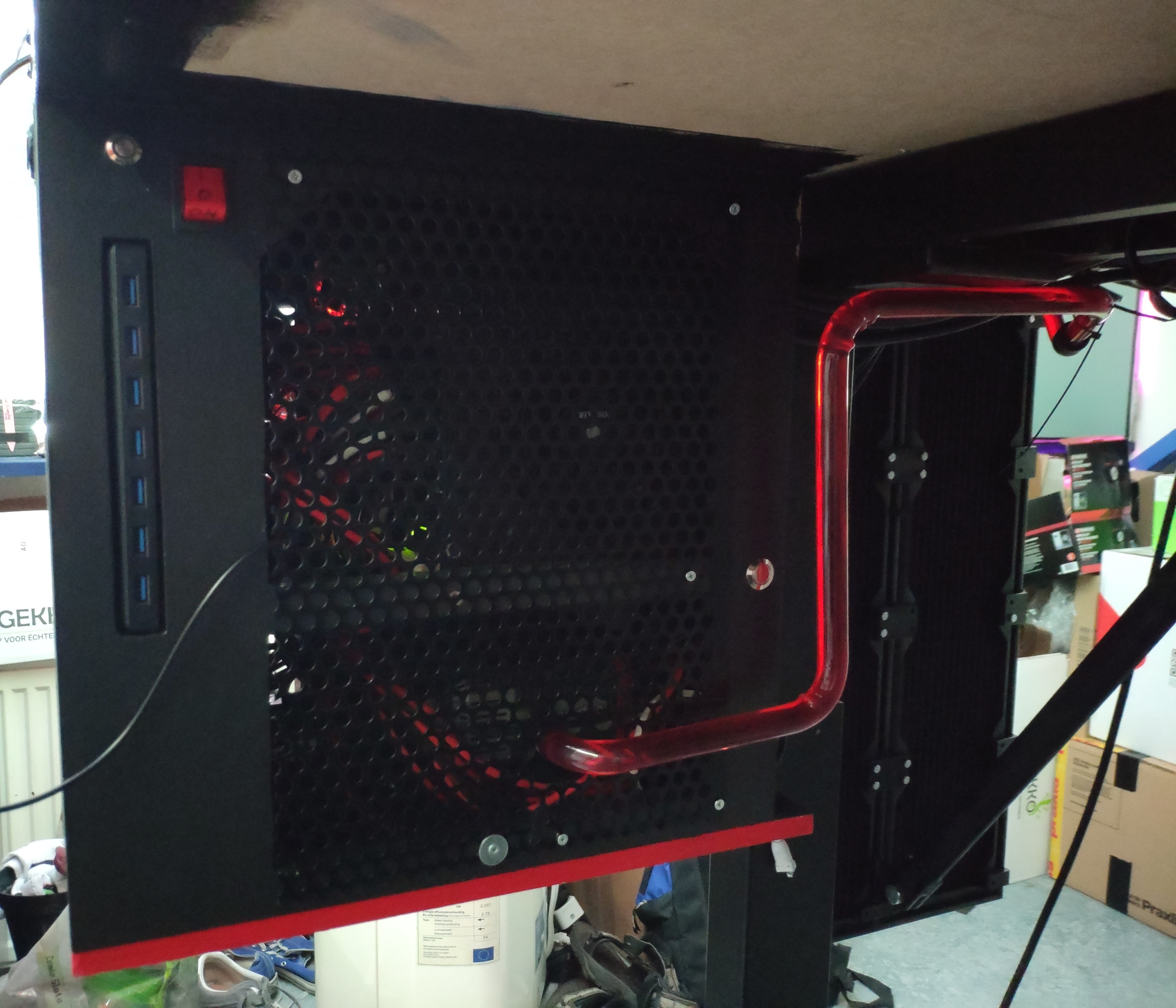

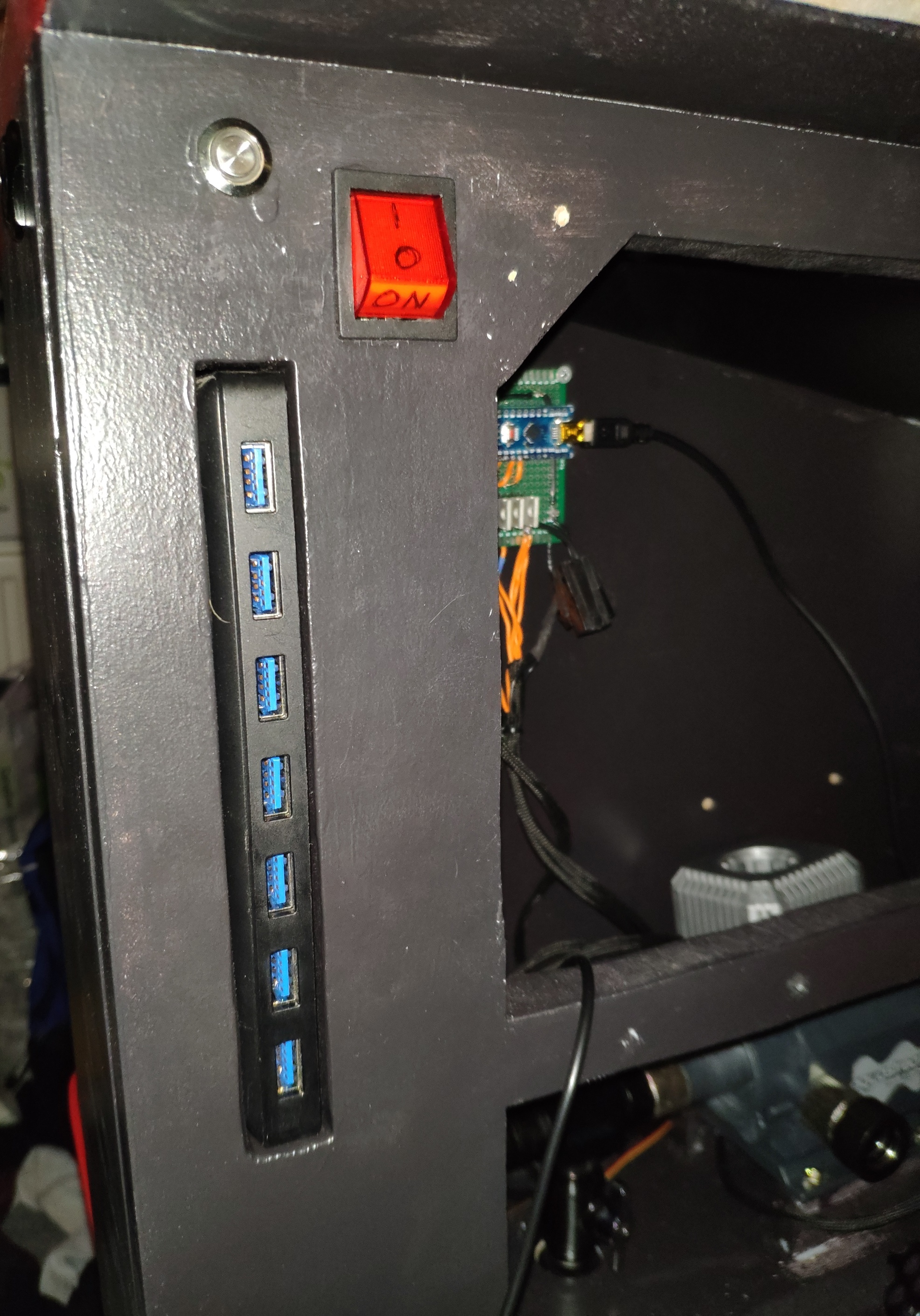

USB-Hub & knoppen geinstalleerd, eerste kabel gemaakt (sata power).

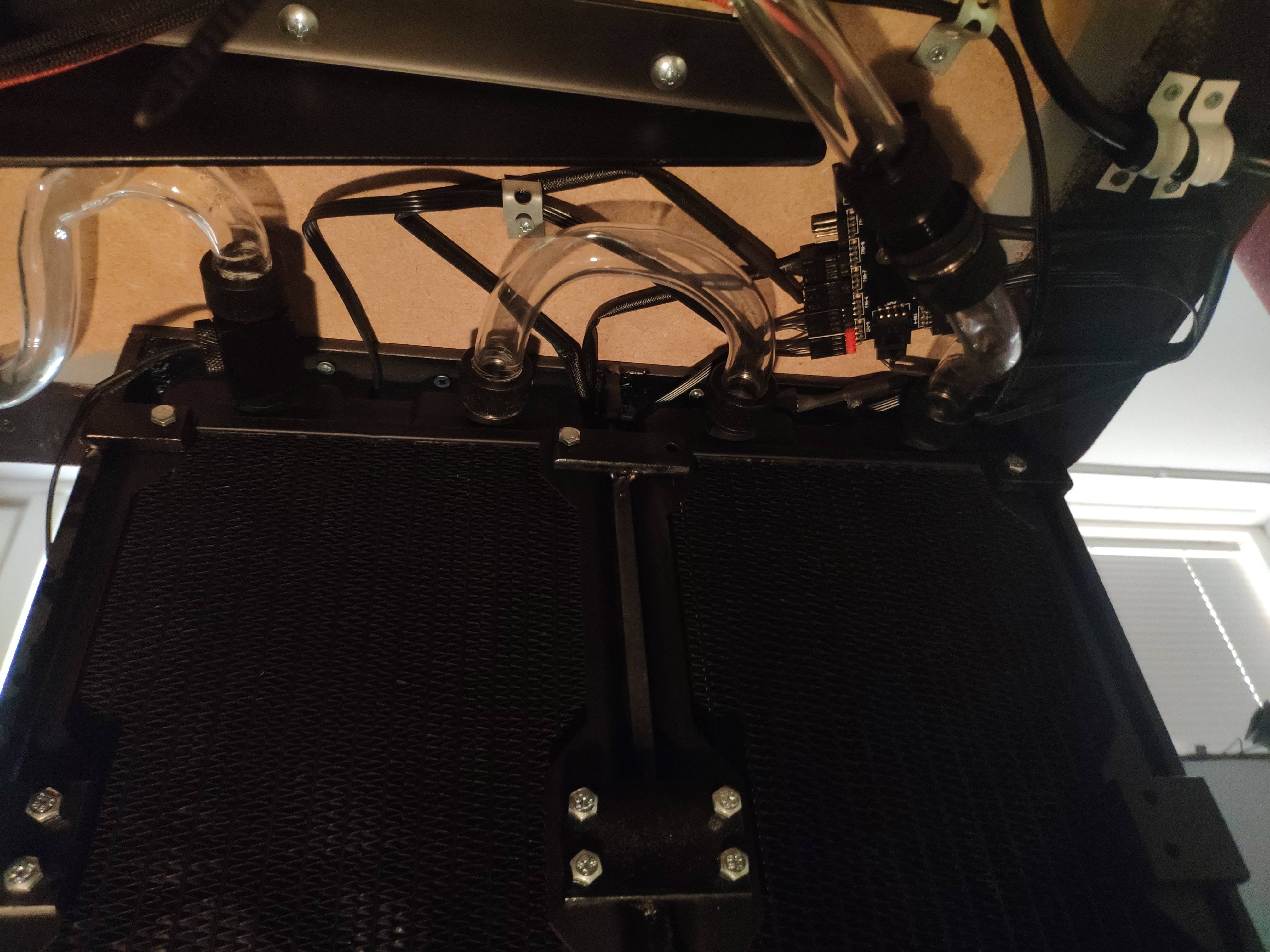

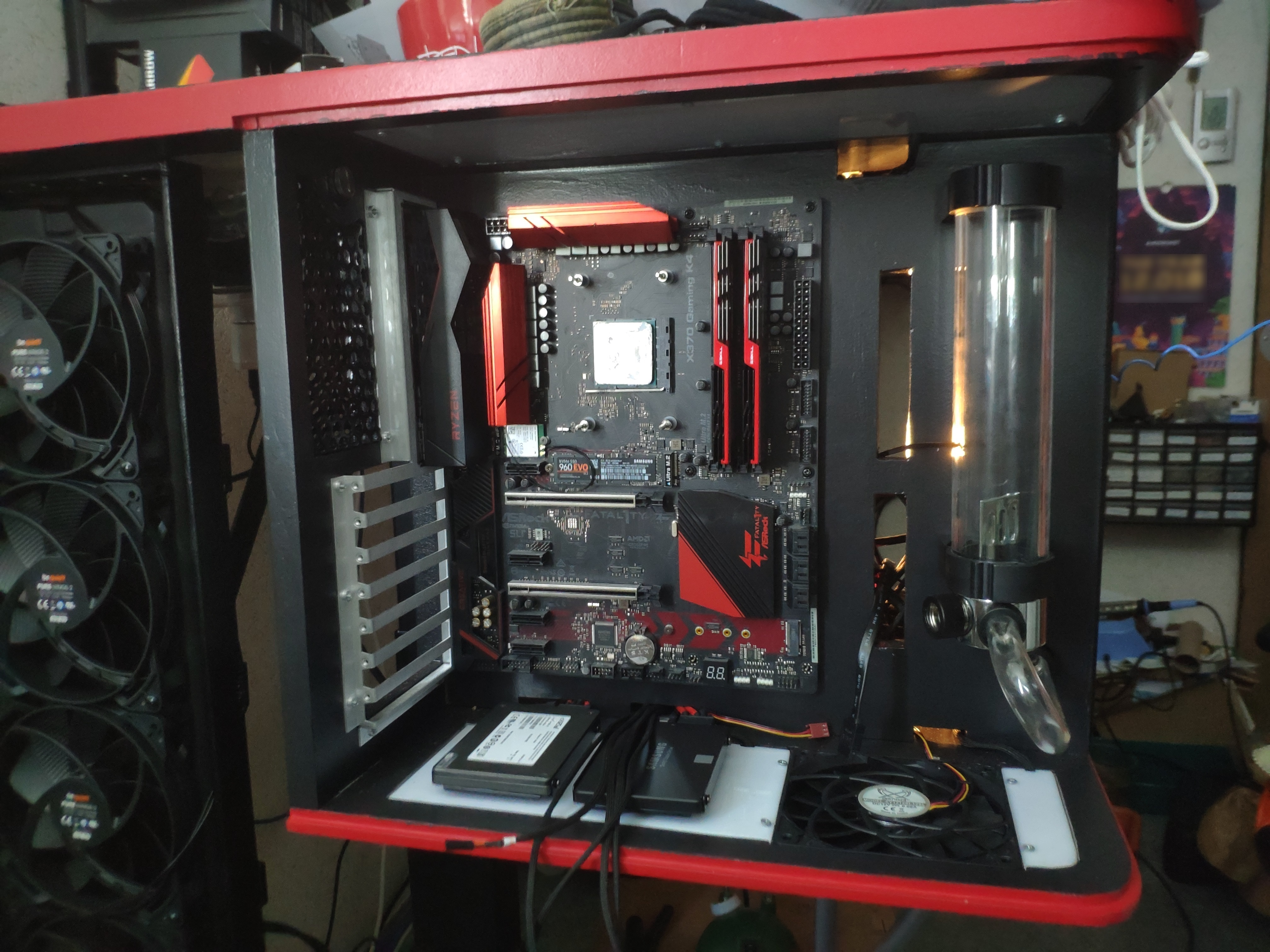

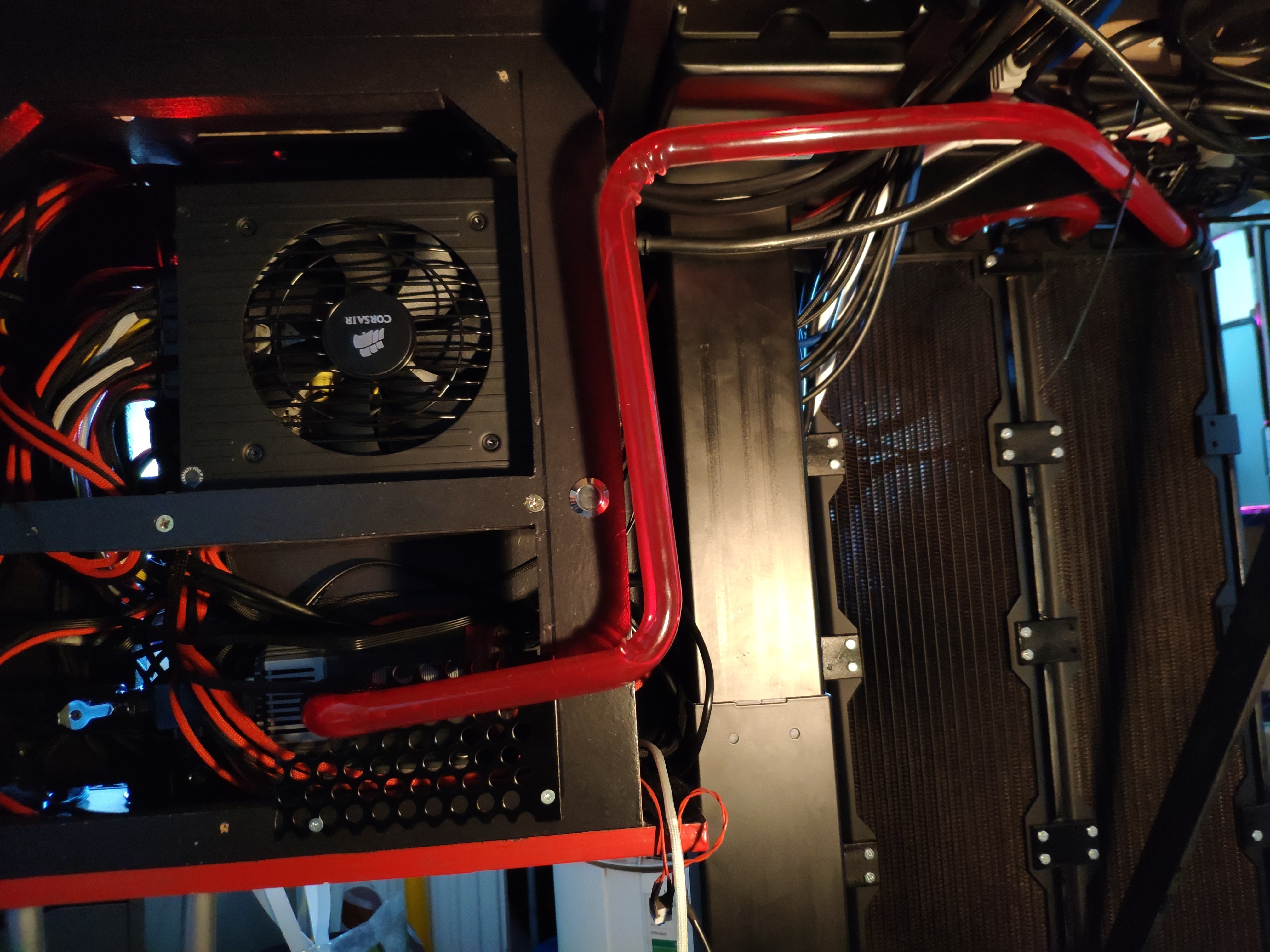

Eerste paar buizen gebogen, dat bleek nog knap lastig! Ook het moederbord op z'n plek geschoven.
De videokaart geopereerd om het waterblok erop te zetten.
Laatste paar buizen gebogen, vervolgens een droge lektest gedaan met luchtdruk. Er liep nog iets weg, maar ik kon niet uitvinden waar, dus ik heb de boel gevuld met water om de laatste lekken te kunnen vinden (bleek uiteindelijk een fitting te zijn die op zijn plek gewiebeld moest worden.

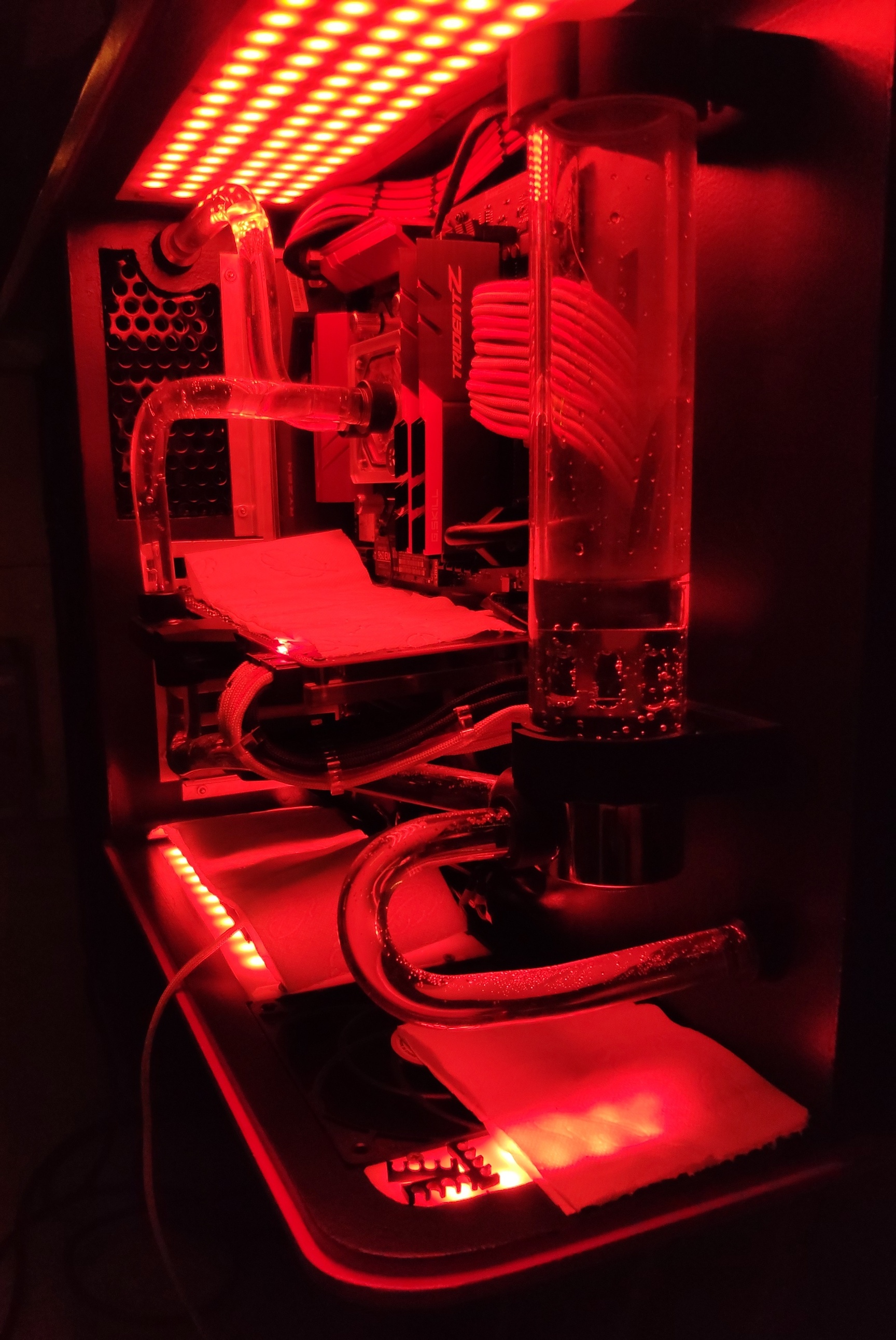

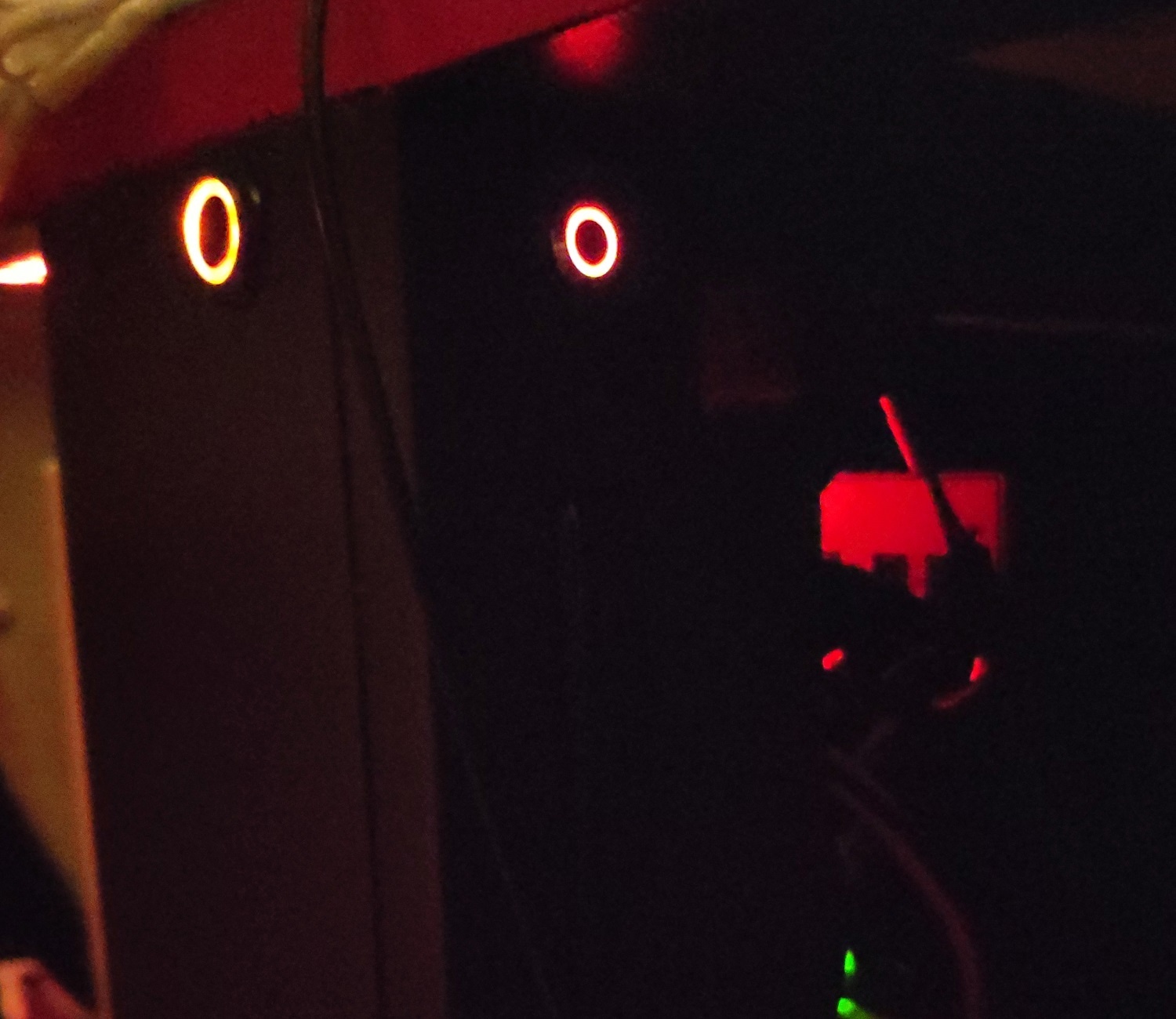

De button-leds in het donker.

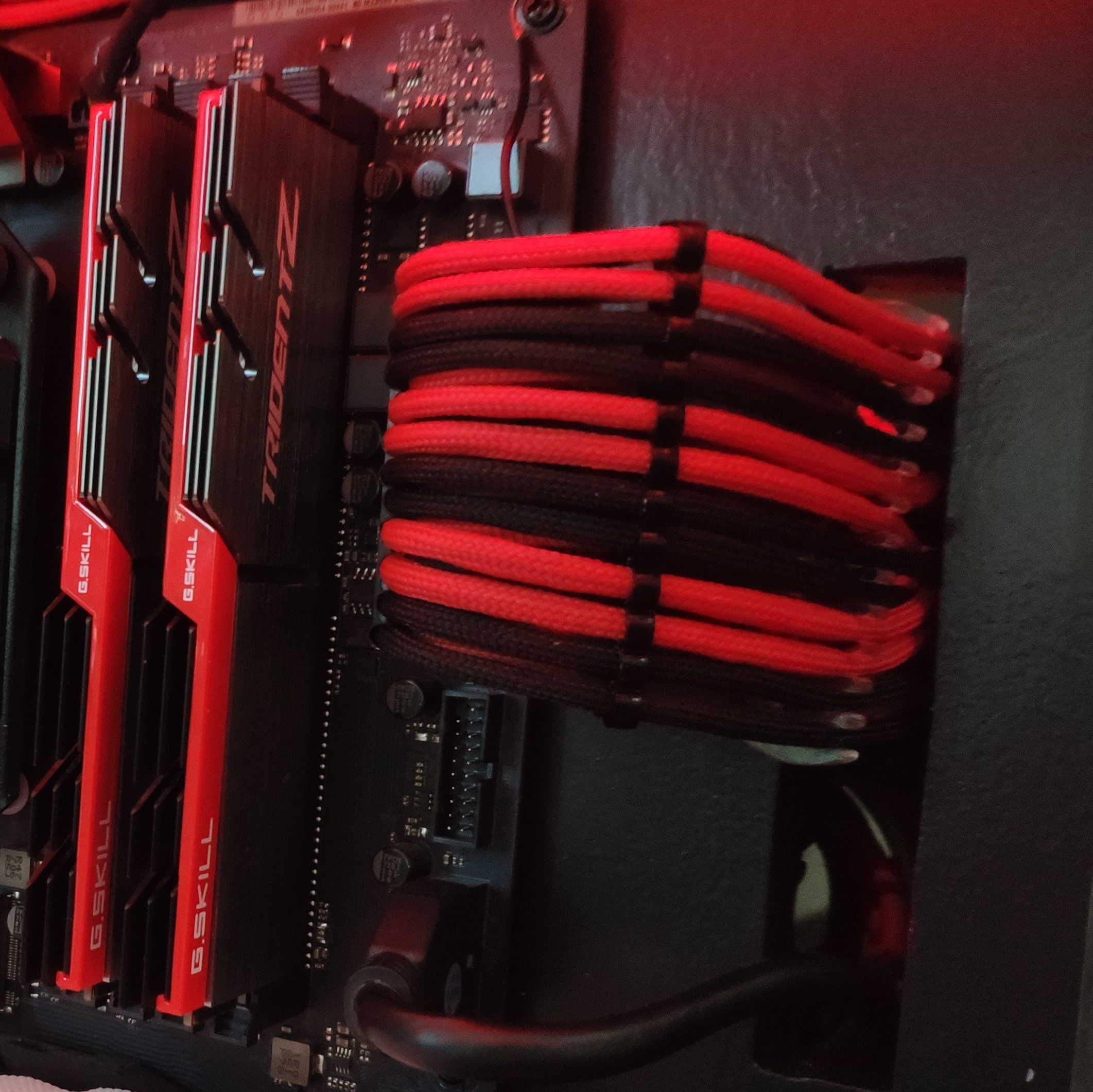

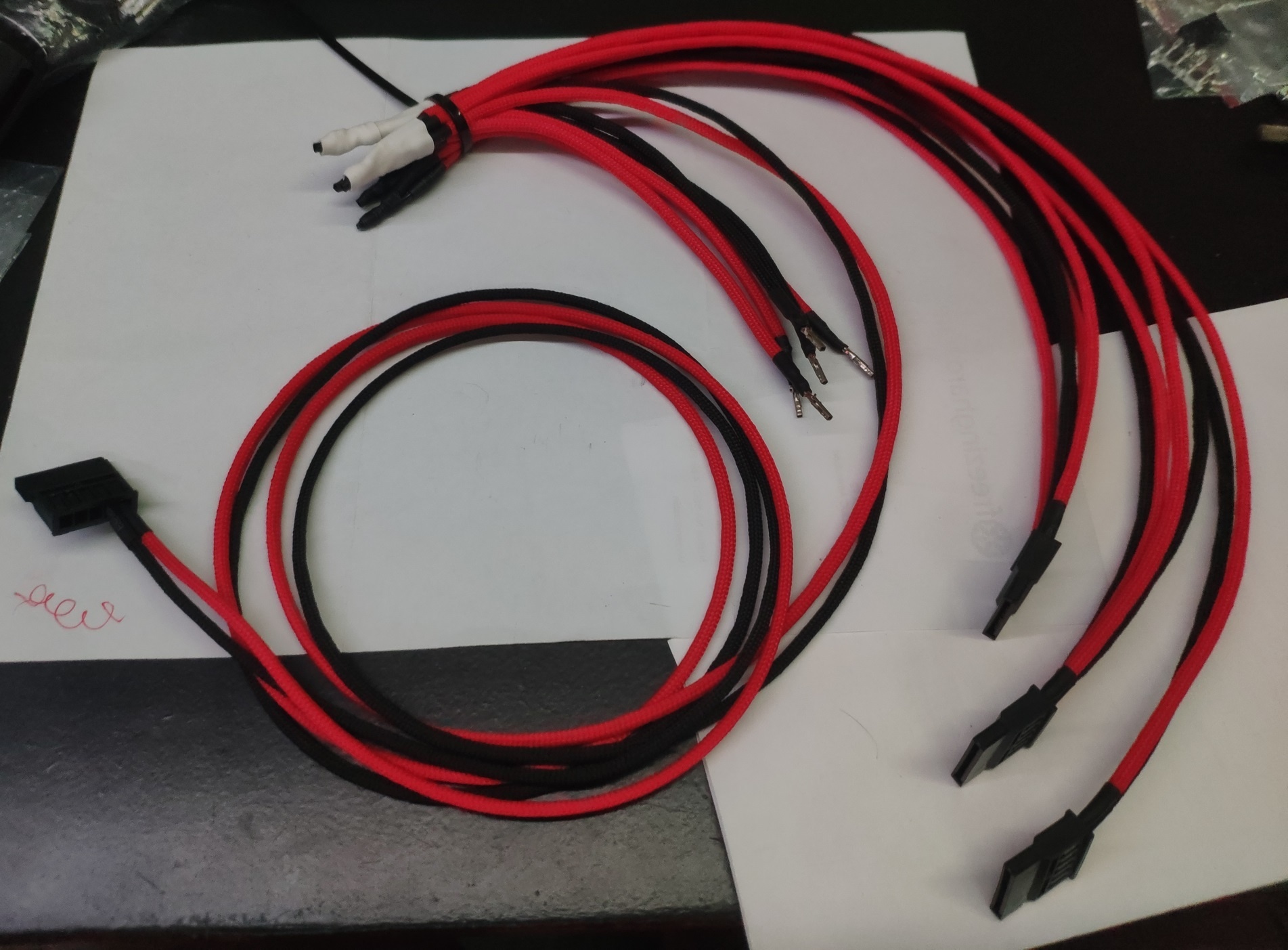

Moederbord kabel gemaakt

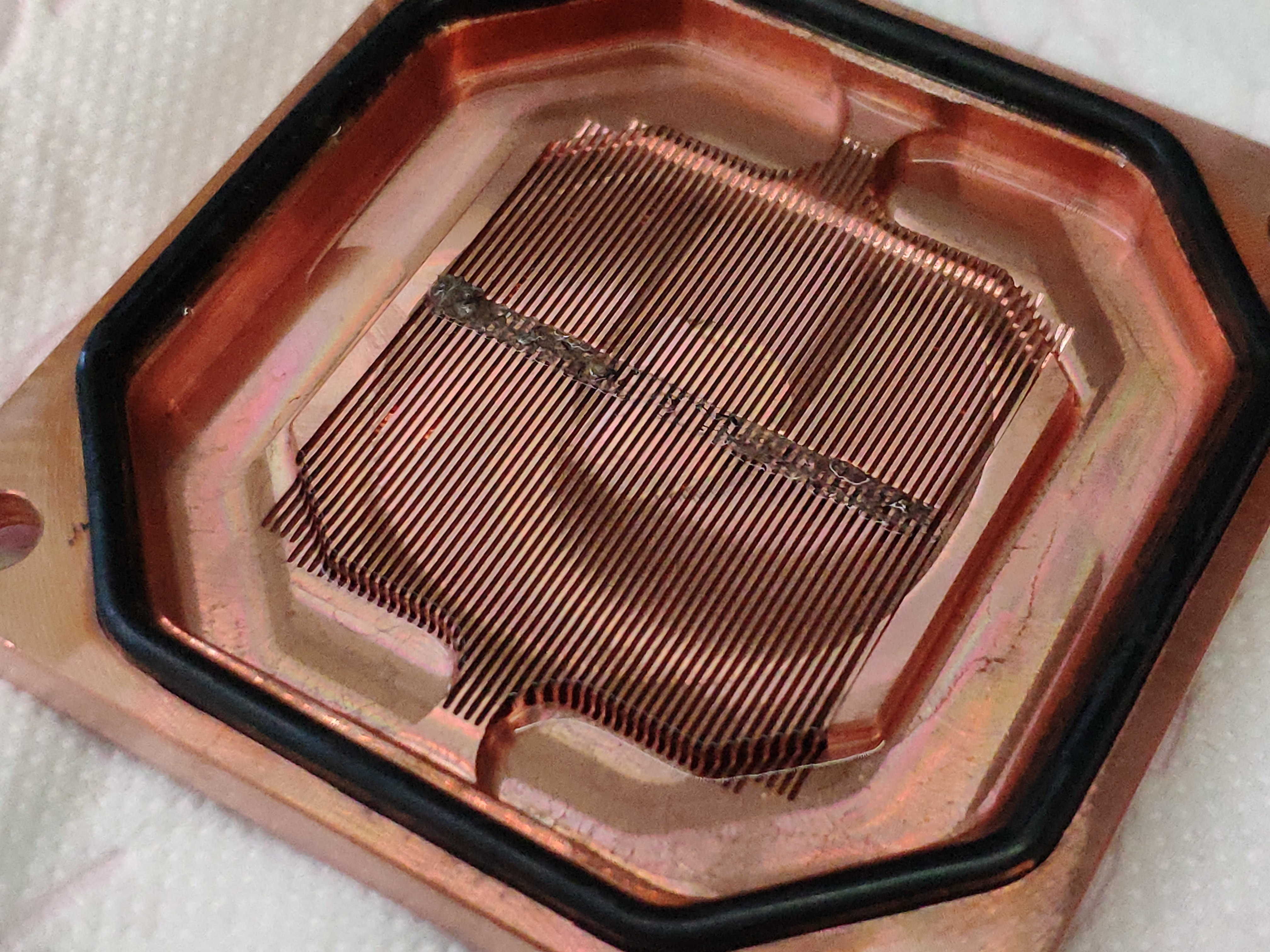

Het leek er op dat er wat viezigheid in het cpu-blok terecht was gekomen dus die had ik nog even open gemaakt, en jahoor! Dus dat schoon gemaakt en terug de build in.

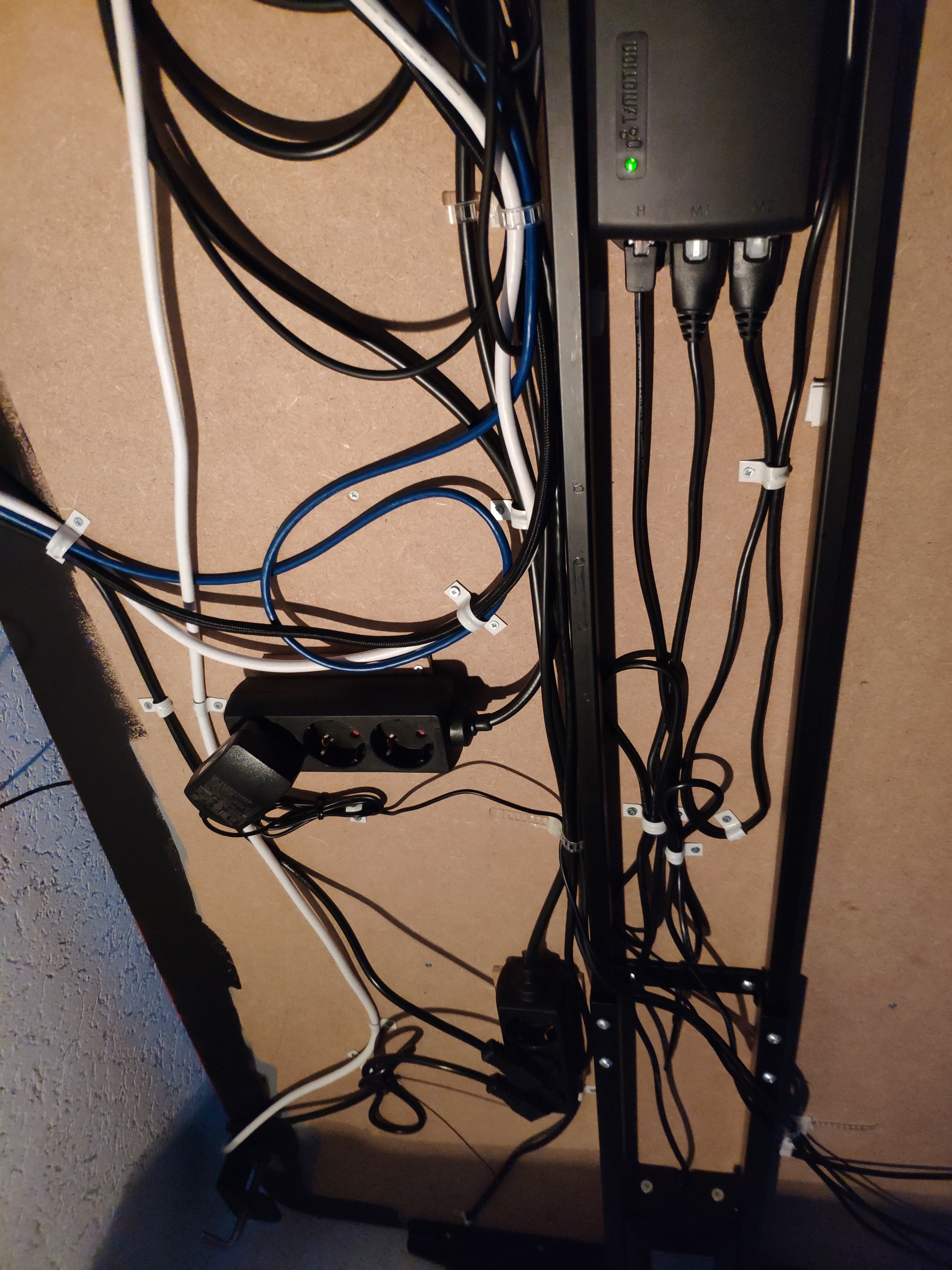

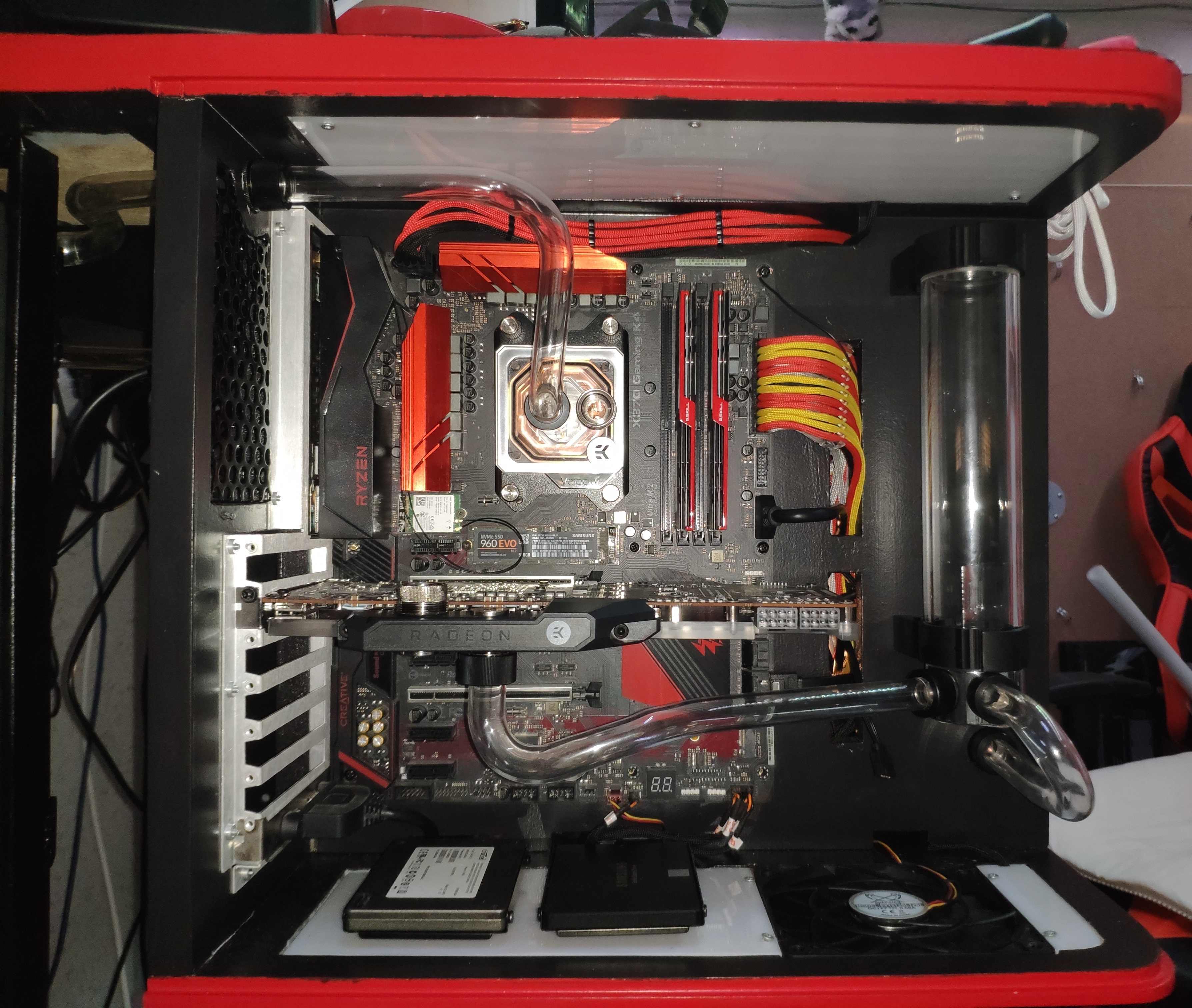

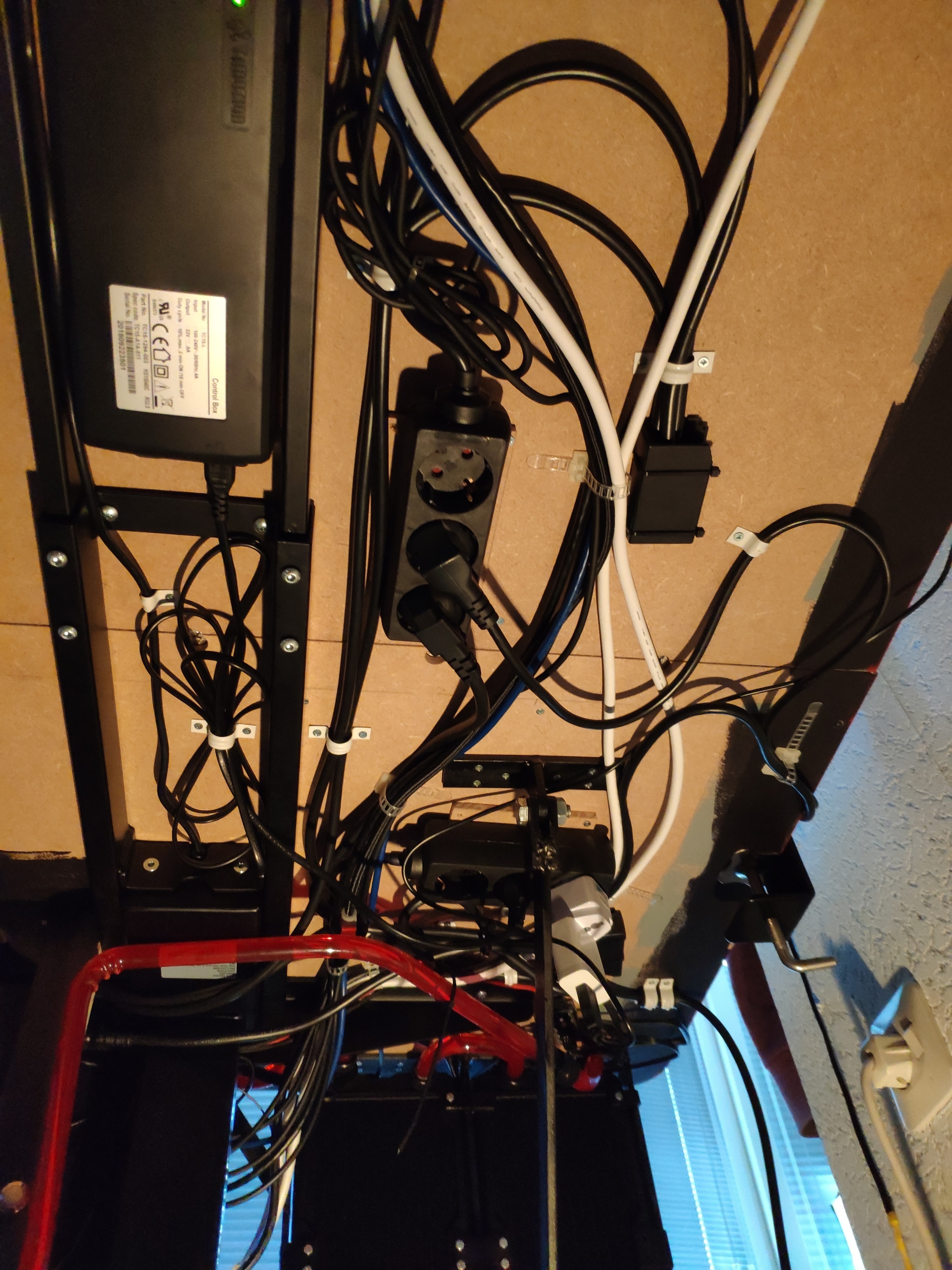

Cable management

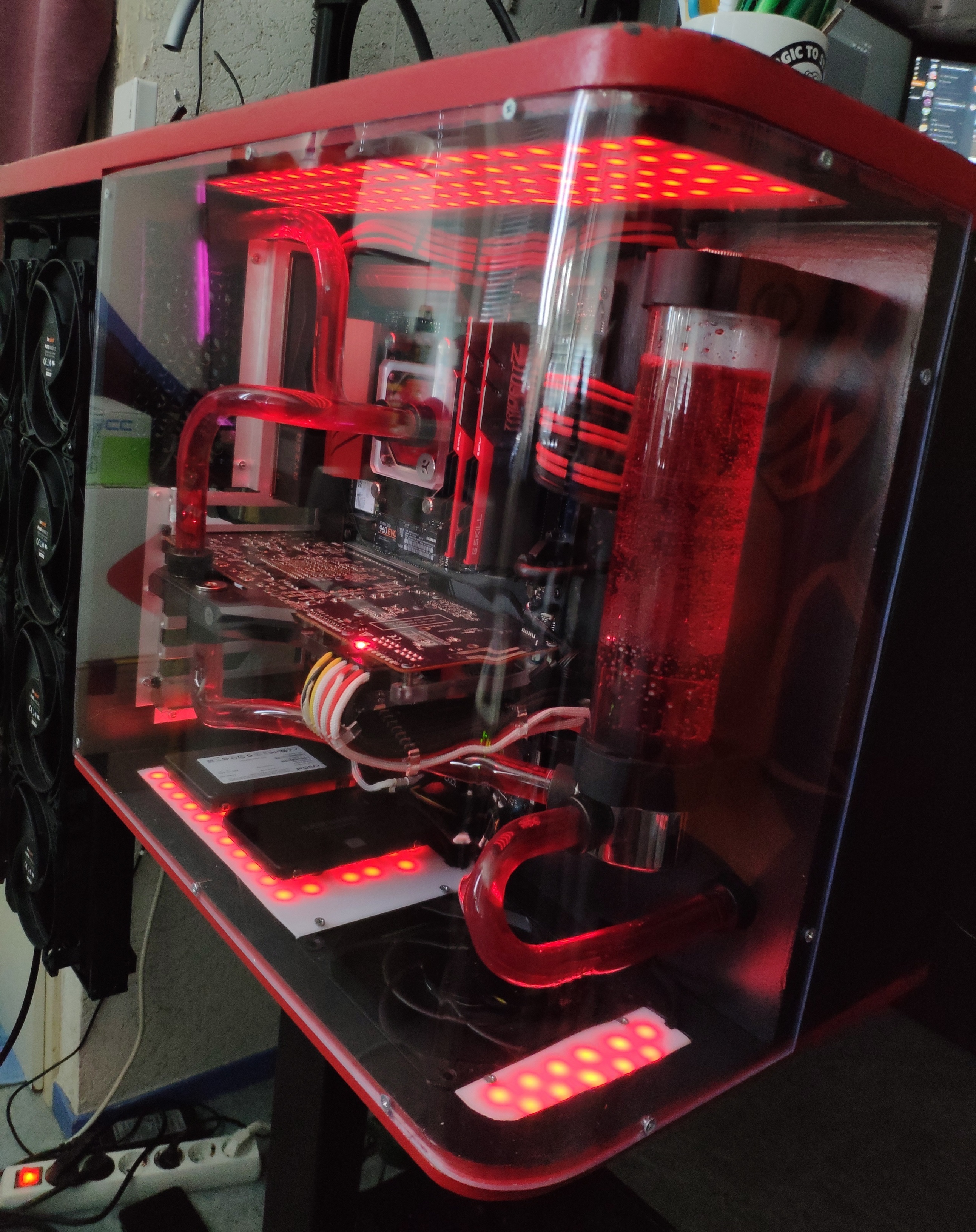

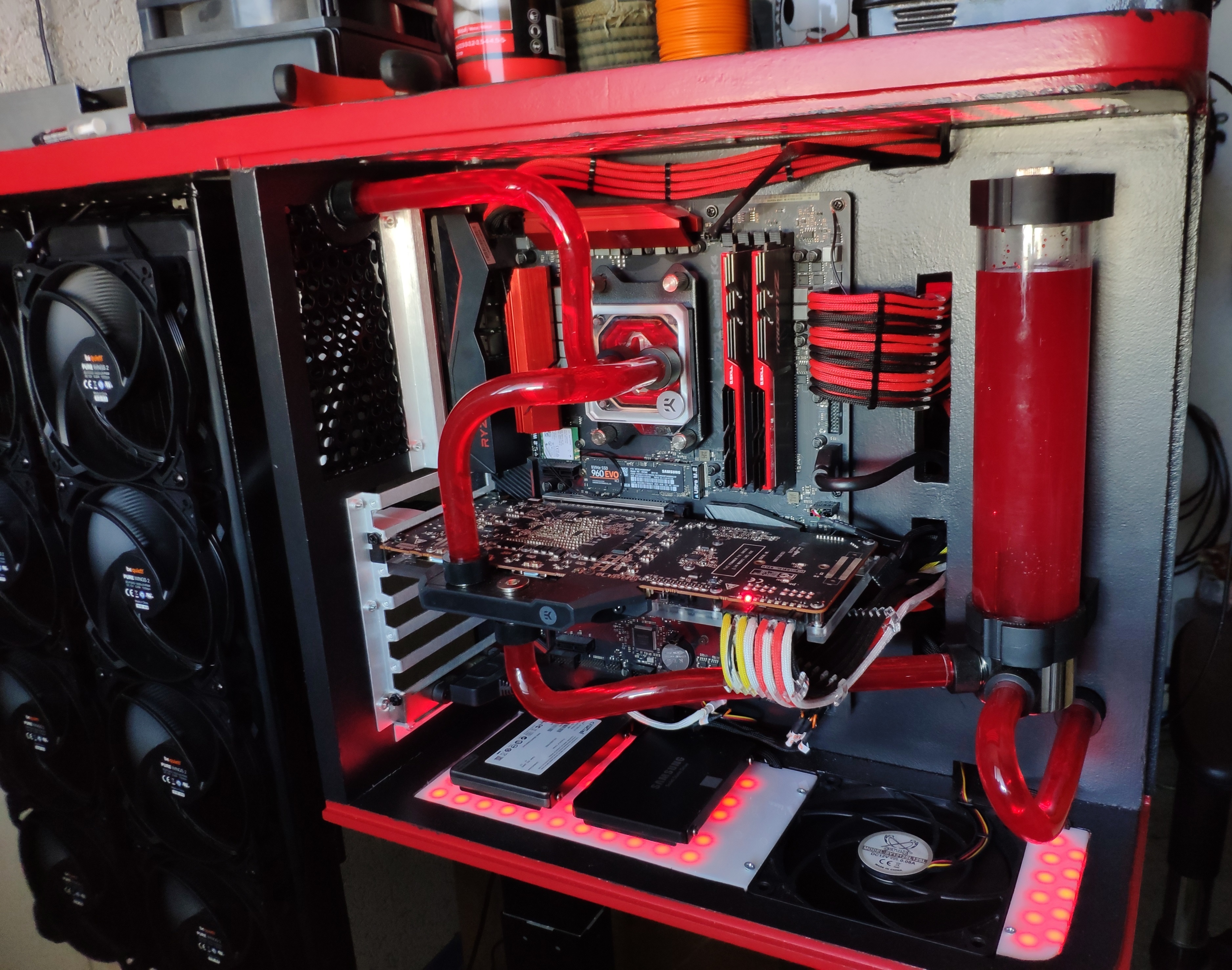

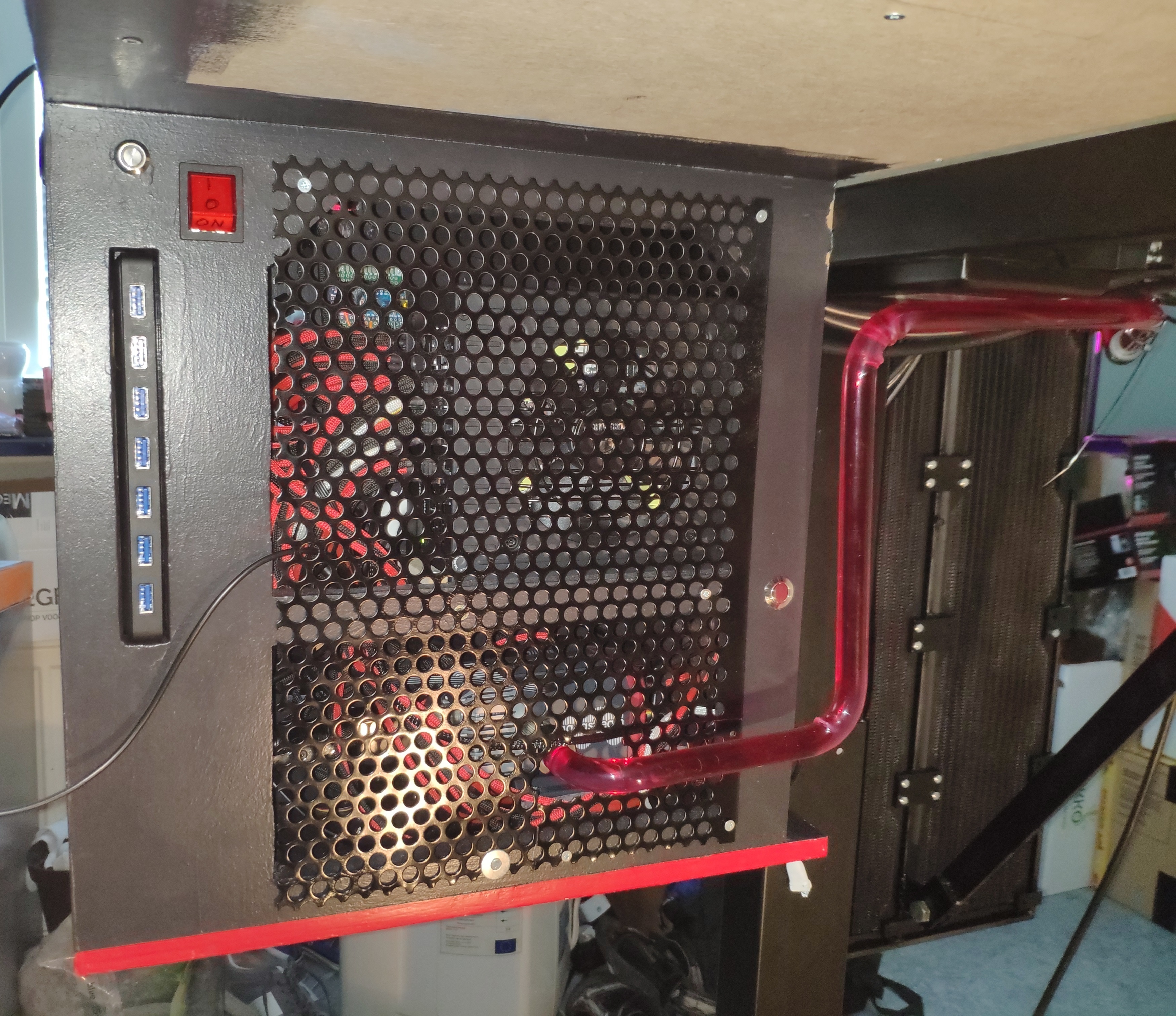

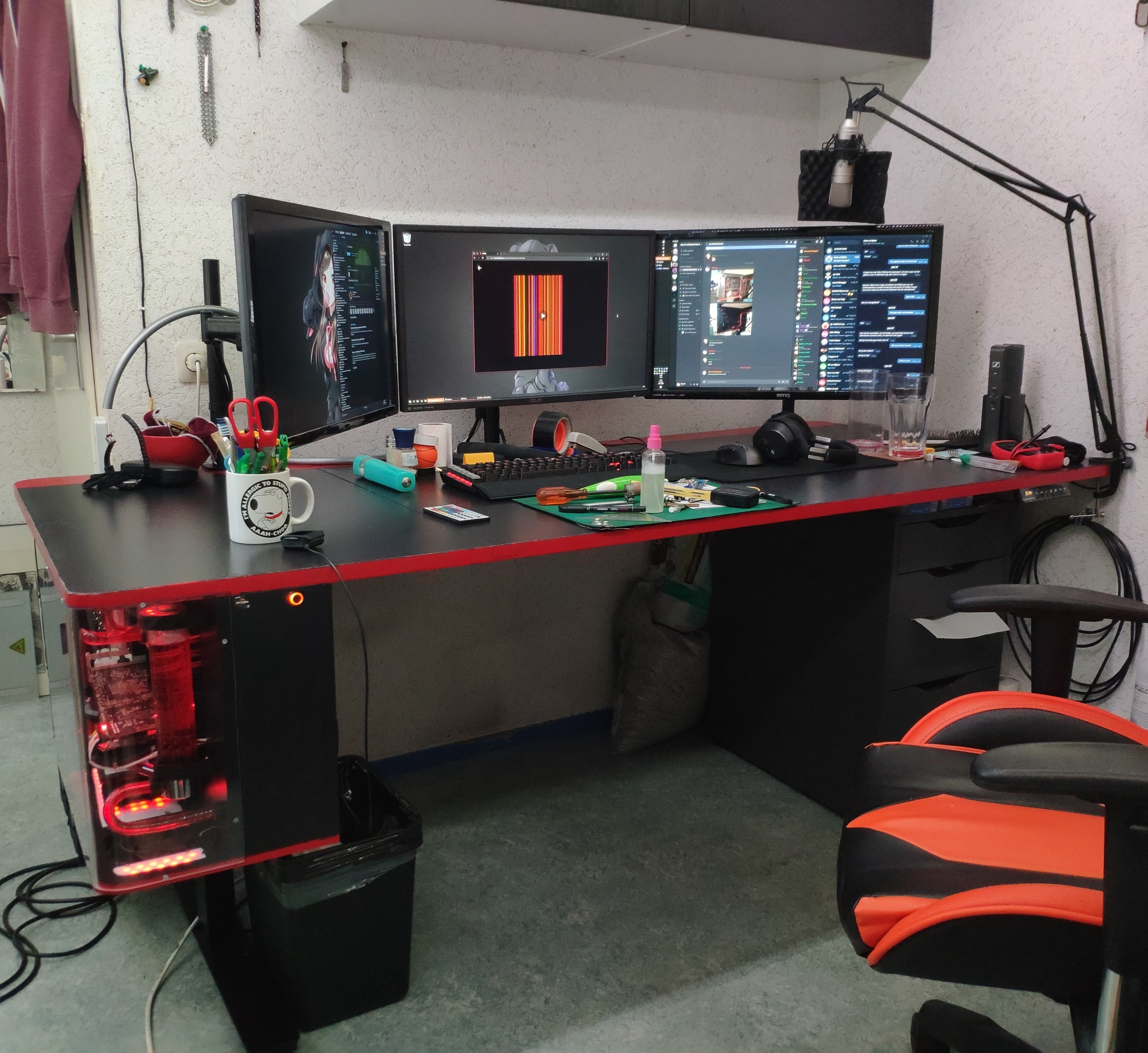

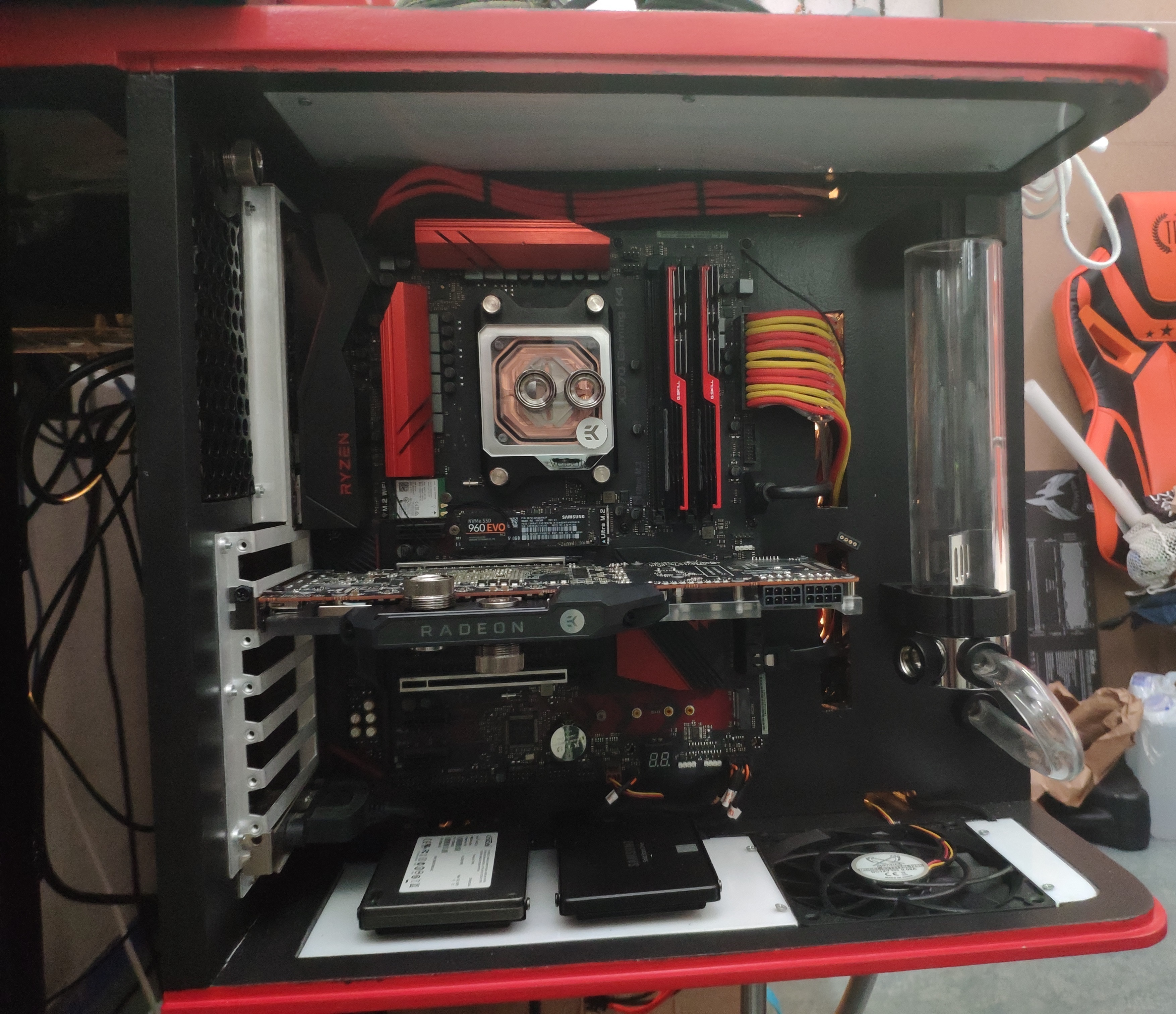

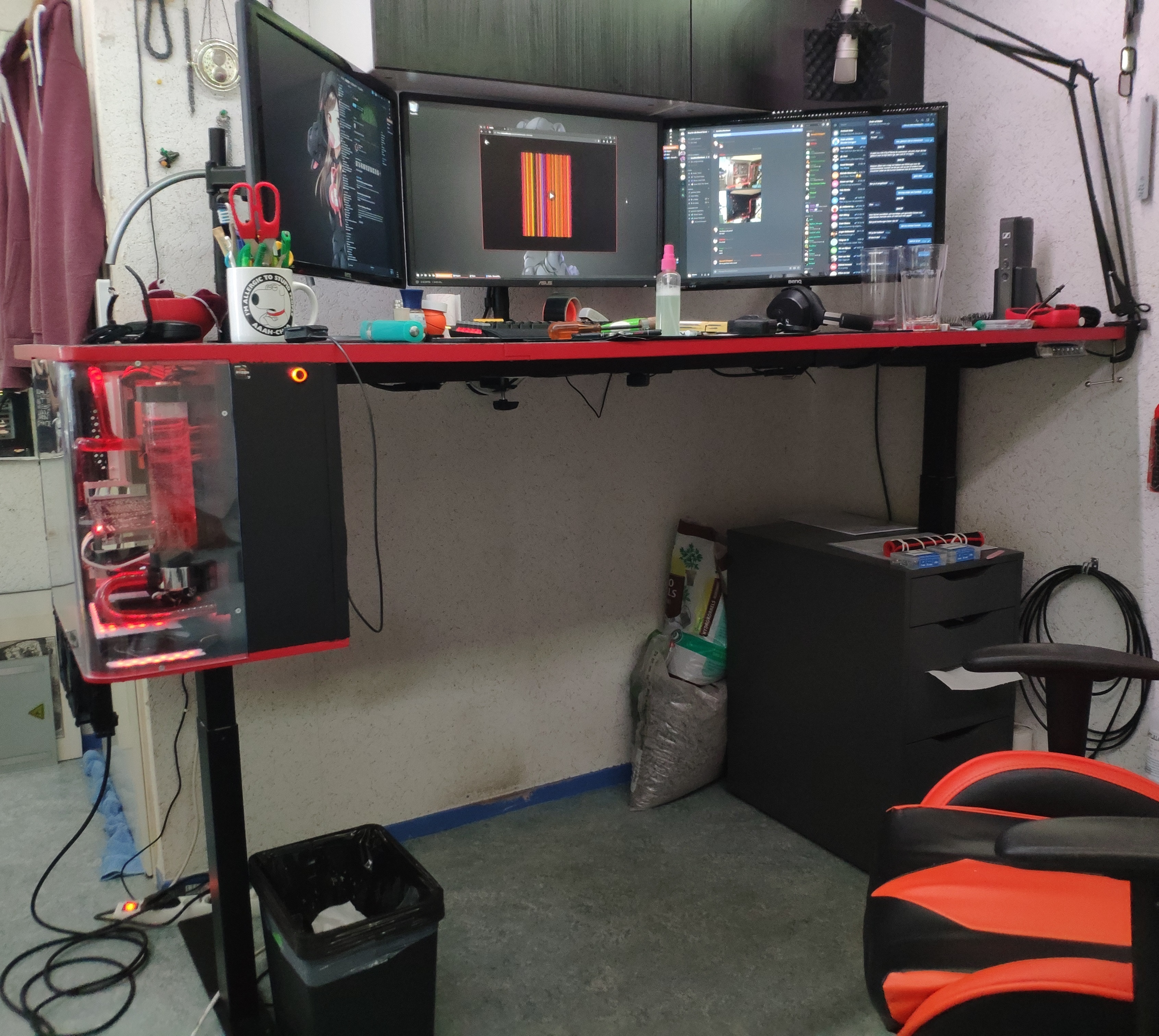

Het resultaat
Ik moet bekenen dat ik niet 100% tevreden ben over het resultaat, maar het mag er zeker zijn.
PC: R9 5950X | 32GB | VEGA 64 Liquid Edition
