Nieuwe PV installatie, fase verdeling, dakplan

[Sideways]

Enkele jaren geleden heb ik 3 Yingli panelen met een Soladin 600 omvormer geïnstalleerd. In de loop van dit jaar wil ik een nieuwe installatie (laten) plaatsen mede omdat ik een elektrische auto krijg.

Wat kengetallen: Huisaansluiting 3x25Ah, dakhelling 35 graden, oriëntatie dak -63 graden (ZO), geen schaduw behalve laat in de middag van mijn schoorsteen.



De bestaande installatie wil ik naar de andere dakhelft verplaatsen (NW) en op de Soladin houden
Vanwege gezinsuitbreiding wil ik ook 2 dakramen plaatsen in de ZO dakhelft



Ik ben opzoek naar maximaal gebruik/ opbrengst van de ZO dakhelft, NW kan later worden voorzien van een dakkapel en wil ik nu niet gebruiken (buiten de 3 "oude" panelen). De panelen wil ik graag donker hebben omdat ik deze beter vind staan.

Op zolder heb ik geen 5 aderige kabel en deze kan ook niet worden getrokken, wel heb ik een ongebruikte 3x2,5mm kabel op zolder over (groep 7). Het liefste zou ik de energie verdelen over 3 fasen (auto laad ook op 3 fasen) maar ik zie hier geen mogelijkheid toe, de enige plek voor een omvormer is op zolder. In onderstaande afbeelding zien jullie de groepenverdeling in mijn huis (geel komt ook op zolder).

Oplossing gevonden voor het doorgestreepte.



Concreet ben ik benieuwd of er toch mogelijkheden zijn om een drie fase omvormer te gebruiken, tips richting qua panelen/ omvormer. En Ideeën hoe de panelen het beste te combineren met twee dakramen.

[ Voor 7% gewijzigd door Sideways op 27-06-2019 20:28 ]

[No Hands]

Voor een 3 fase omvormer heb je 1 5 aderige kabel nodig. Als die er niet is of komt komt er ook geen 3 fase omvormer.
Kun je niet via je garage over de gevel nar de zolder?

[Sideways]

Opbouw op de gevel vind ik vanwege "de looks" geen optie. Ik denk dat ik moet berusten in een enkel fase omvormer.

[Geert h]

Gaat de bestaande bedrading naar zolder door een 3/4 of 5/8 pijp? Bij 3/4 zou er misschien de mogelijkheid zijn er 5 draden door te trekken

[Sideways]

De bestaande ongebruikte kabel 3x2,5mm (groep 7) heb ik een paar jaar geleden getrokken en zit niet overal in pijp 3/4 (deels los in koof), destijds al gekeken om een 5x4mm te trekken maar dit is fysiek niet mogelijk.

Edit; ik heb een manier gevonden om langs de gevel maar uit het zicht met de DC bekabeling naar de garage kan gaan. Hier heb ik krachtstroom en kan de omvormer worden geplaatst, dank voor de aansporingen toch wat verder te kijken.

Zijn er nadelen aan verbonden om de DC bekabeling langer te houden en de AC bekabeling korter? Minder verlies dus win win lijkt me.

[ Voor 45% gewijzigd door Sideways op 27-06-2019 20:11 ]

[Sideways]

Inmiddels gekozen een 3 fase omvormer in de garage te hangen en met DC langs de gevel naar de garage te gaan.

Nu denk ik 13 Qcells Q.PEAK duo-G6 345 panelen te gebruiken i.c.m. een SMA sunny tripower 4.0. De panelen op 1 string van 13 aangesloten. Een ander optie is een Growatt 4000 TL3-S.

De SMA is €300,- duurder en Duits, welke zouden jullie adviseren en waarom?

[AUijtdehaag]

Is die echt 300 euro duurder?
https://www.winkelman-zon...7/?display=tiles&merk=SMA

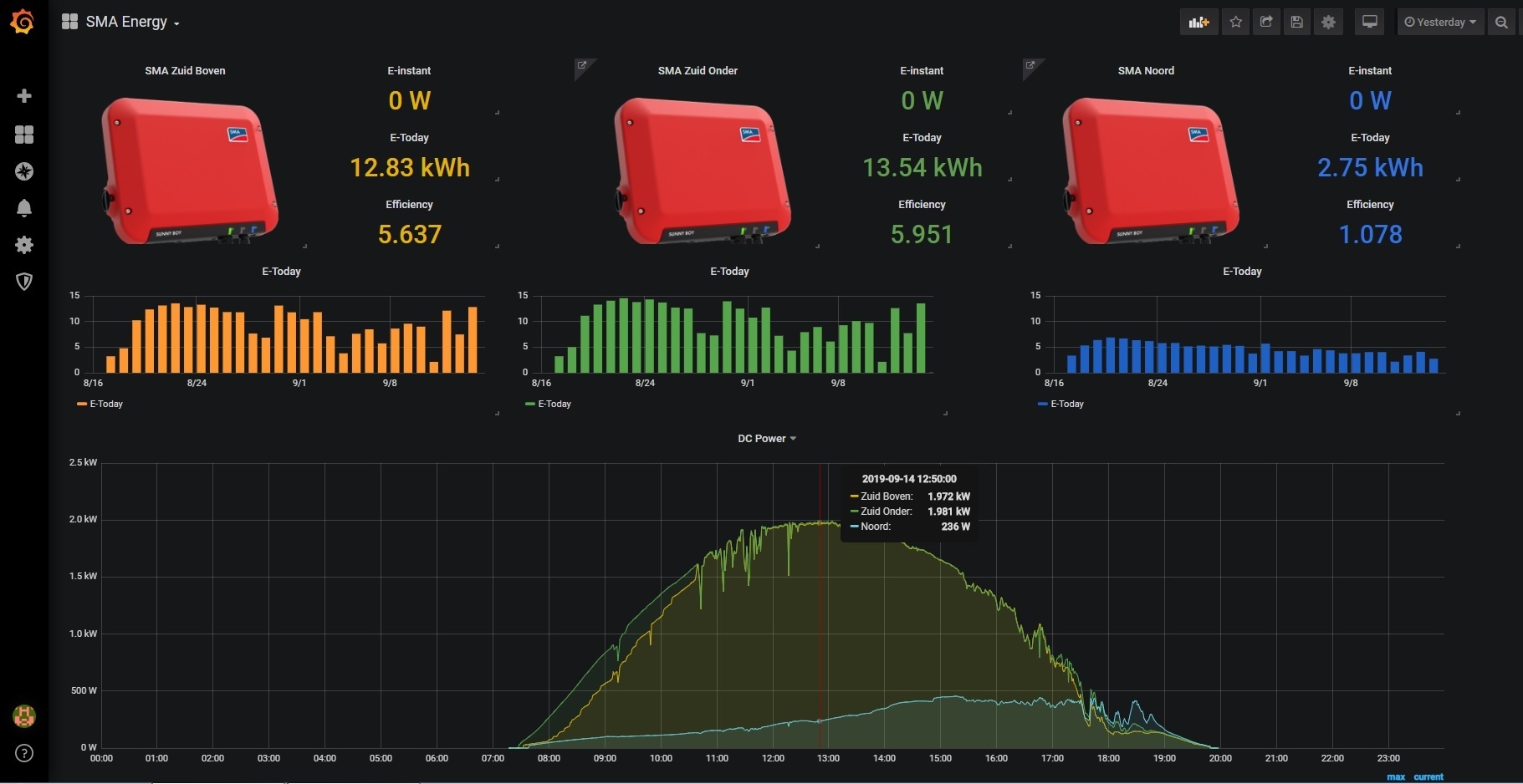

SMA, vanwege het makkelijke zelf uitlezen EN dat sunnyportal ook gewoon werkt.

[Sideways]

Dank, zo scherp had ik de omvormer nog niet gevonden.

Nu kan deze omvormer twee strings hebben, op string 1 komen de 13 345wp panelen (-63 graden oriëntatie, dakhoek 35 graden). Mijn bestaande panelen (3x Yingli YL205C-24b op een Soladin 600) verplaats ik naar de andere kant (117 graden orientatie, dakhoek 35 graden).

Is het verstandig deze panelen op de Soladin aangesloten te laten of deze op string 2 van de SMA sunny tripower 4.0 aan te sluiten?

[Dronium]

Op de Soladin houden, die drie gaan volgens mijn niet genoeg opleveren om de 2e string actief te krijgen. Er zit aan de input namelijk wel een minimum.
