[CiP] Custom nas in schakelkast

[skdevil]

Beste mede Tweakers,

Gezien de gelimiteerde ruimte in de meterkast ben ik op zoek gegaan naar een alternatieve behuizing voor mijn NAS.
Momenteel gebruik ik een Dell T110 II welke in de voorraad kast staat (wil deze weg hebben i.v.m ruimte)

Na lang zoeken ben ik uit gekomen bij een schakelkast van Schneider en ben ik begonnen met maken van uitsparingen voor het moederbord en fans.

Helaas zijn de gaten voor de fans niet heel mooi geworden echter komt hier een magnetische stoffilter voor.

Gebruikte hardware tot nu toe:
Moederbord: Asus H110I-PLUS (zit op een Mini-ITX tray van acryl)
CPU: Intel Core i3 7100T
RAM: 1x8GB
Voeding: BeQuiet SFX-L 500W
Fans: 4x Noctua NF-A4x10 FLX (komt er nog 1 bij de voeding)

Voeding is nog steeds een puntje, mocht iemand betere opties hebben hoor ik het graag.
Heb ook nog een 300W TFX liggen (bequiet) echter niet volledig modulair.

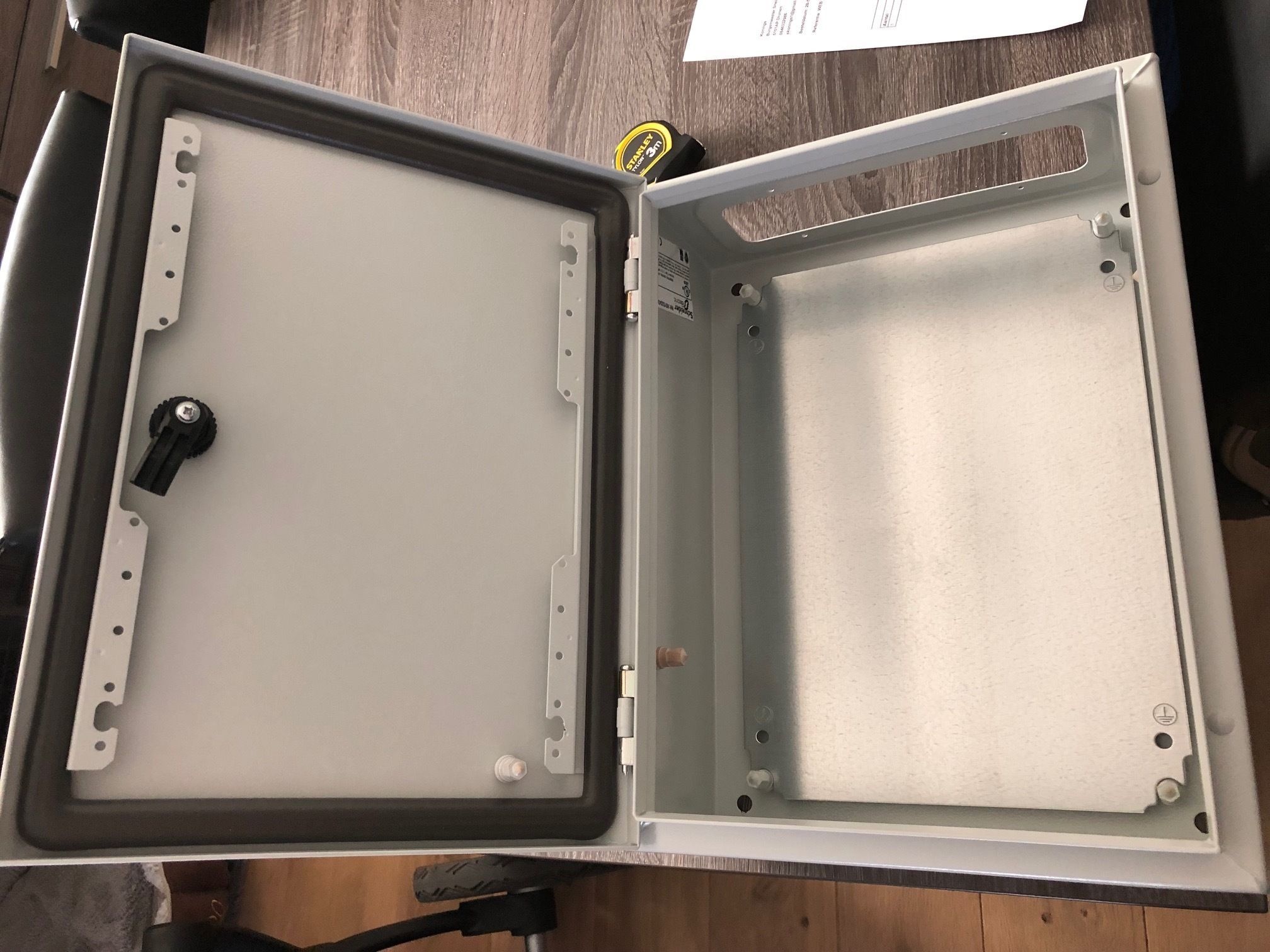

Behuizing:

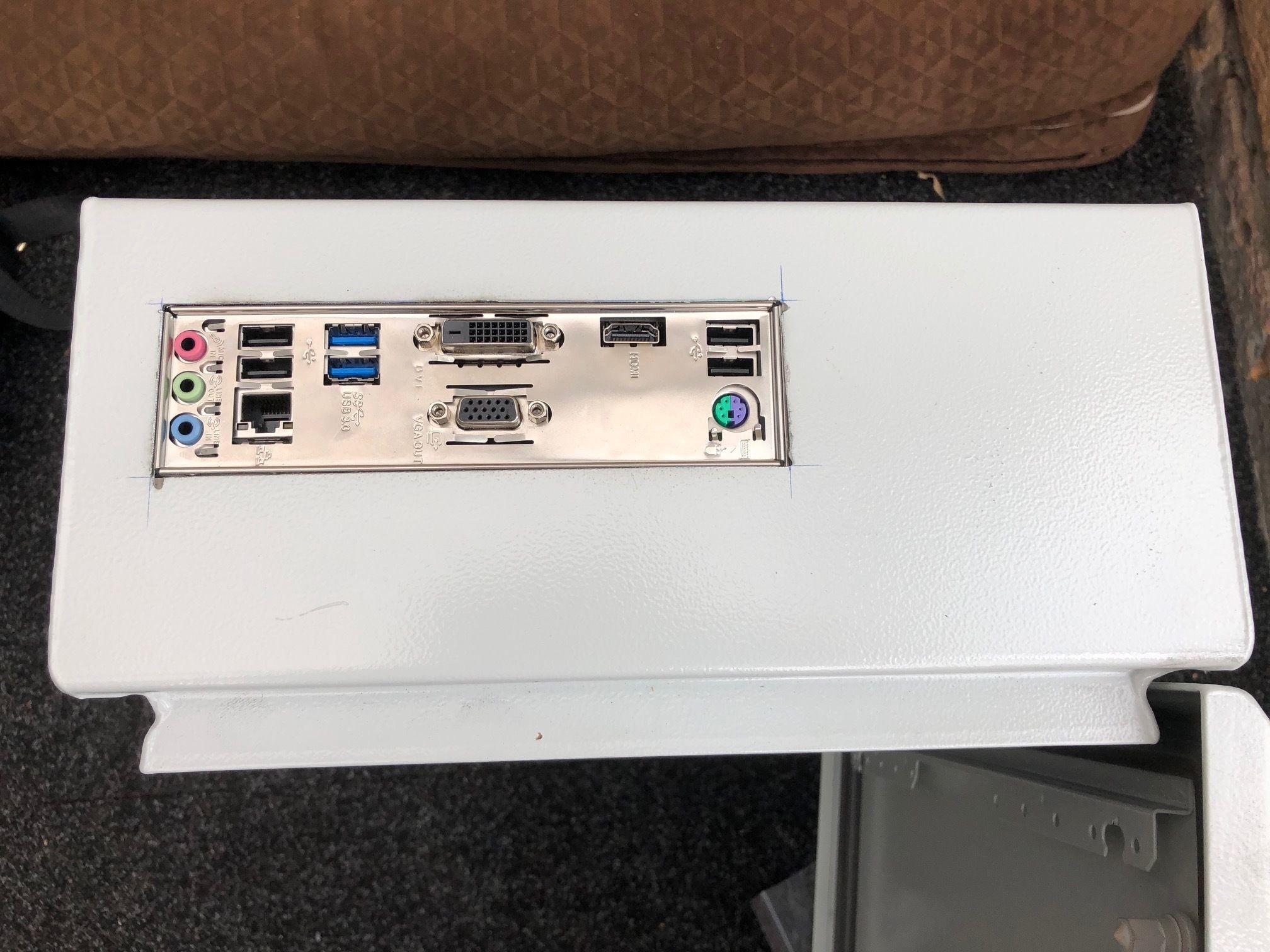

Uitsparing moederbord:

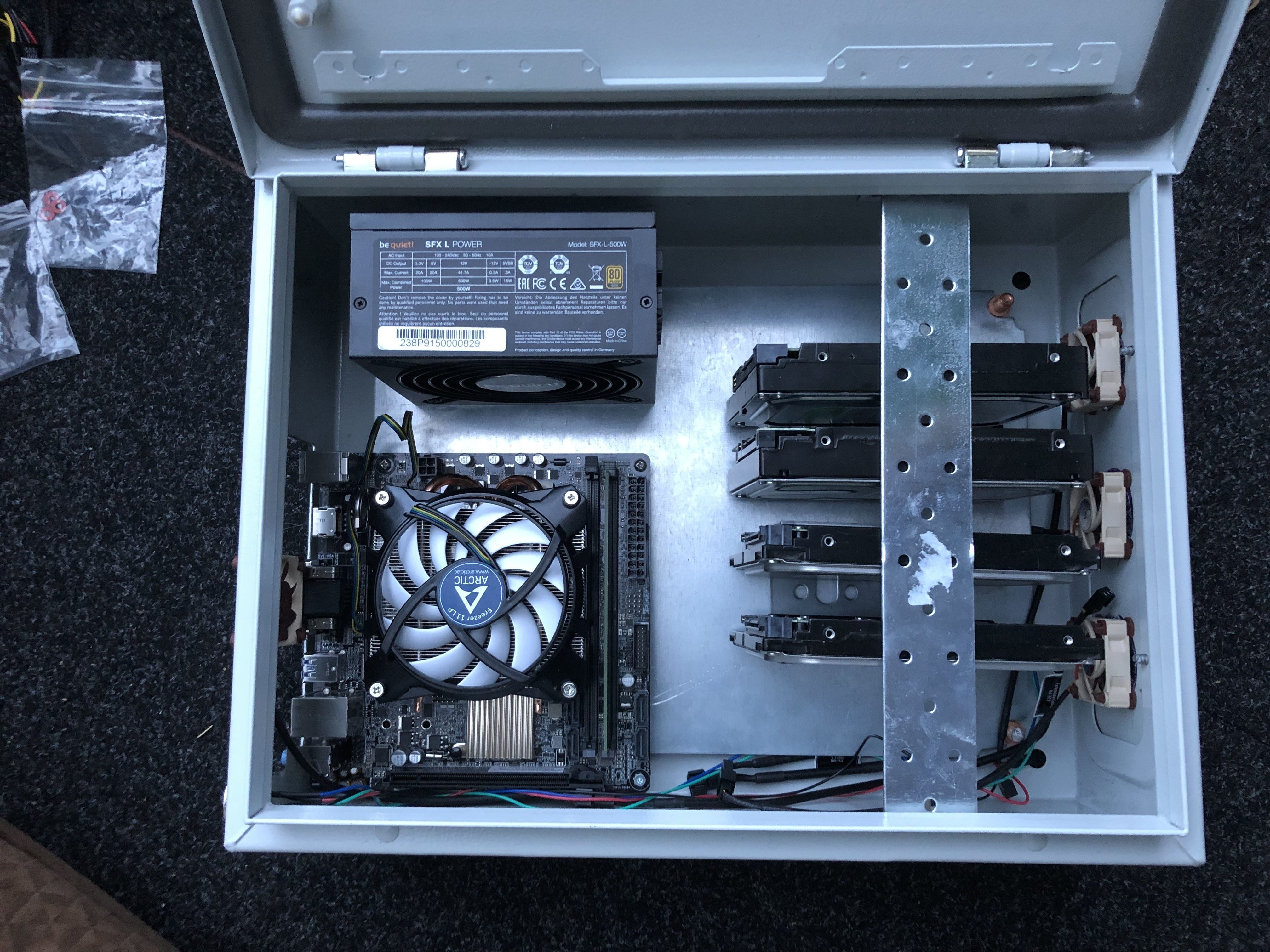

Zo moet het uiteindelijk worden:

[ Voor 10% gewijzigd door skdevil op 21-06-2019 11:53 ]

[SA007]

Geinig project, heb een vergelijkbare kast hangen waar mijn modem/switch/etc in zitten, lekker degelijk.

Waarom is 'niet volledig modulair' een probleem, niet gebruikte aansluitingen kan je gewoon wegbinden of afknippen, als de voeding kleiner is heb je wellicht alsnog meer ruimte.

Hoeveel disks wil je erin gaan stoppen?

[flip75]

Interessant topic, ga ik volgen.
Welke software voor de NAS gebruik je?

[skdevil]

SA007 schreef op zaterdag 22 juni 2019 @ 10:30:
Geinig project, heb een vergelijkbare kast hangen waar mijn modem/switch/etc in zitten, lekker degelijk.

Waarom is 'niet volledig modulair' een probleem, niet gebruikte aansluitingen kan je gewoon wegbinden of afknippen, als de voeding kleiner is heb je wellicht alsnog meer ruimte.

Hoeveel disks wil je erin gaan stoppen?

De TFX voeding is een stuk langer waardoor hij in de weg komt te zitten van de schijven (kwam ik later achter)
De SFX-L past precies in staande positie (vastmaken is alleen nog een ding). Er is redelijk wat ruimte onder de metalen plaat om kabels weg te werken dus volledig modulair hoeft inderdaad niet.

Voor nu komen er 4 schijven in gezien er ook maar 4 sata poorten op het moederbord zitten.
Wanneer ik extra schijven nodig heb zal er een controller bij moeten komen.

[skdevil]

flip75 schreef op zaterdag 22 juni 2019 @ 10:39:
Interessant topic, ga ik volgen.
Welke software voor de NAS gebruik je?

Ik draai Xpenology

[skdevil]

Niet heel veel tijd gehad om aan dit project te werken helaas.

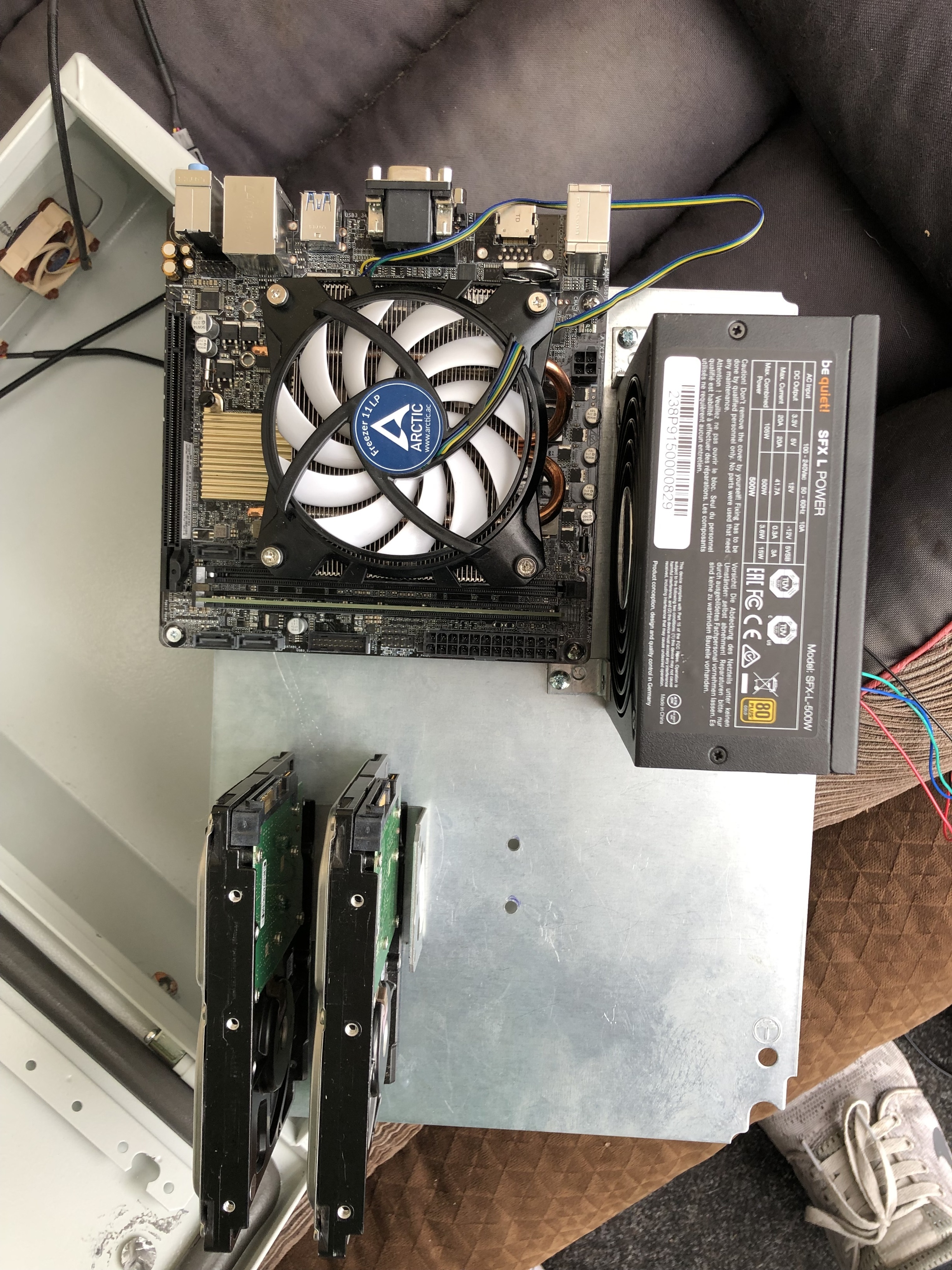

Voeding en eerste beugel voor 2 harde schijven zijn geplaatst.

Nu een clone aan het maken van alle huidige harde schijf zodat de nieuwe hardware in gebruik genomen kan worden.

[ Voor 20% gewijzigd door skdevil op 16-07-2019 12:42 ]

[Berreber]

Ben benieuwd hoe dit wordt!
