Serie-parralel schakelen zonnepanelen.

[Sjuul CNC]

Beste tweakers,

Op mijn houtschuur wil ik graag een klein PV systeem optuigen.

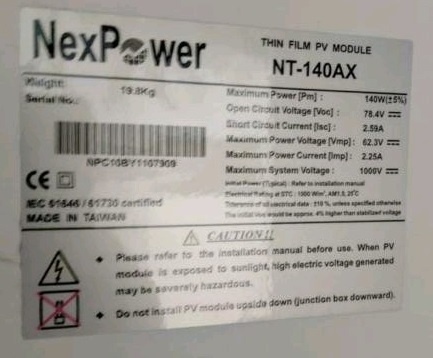

Ik heb 16 panelen van 140Wp met een spanning van 78Volt (NexPower NT-140AX)

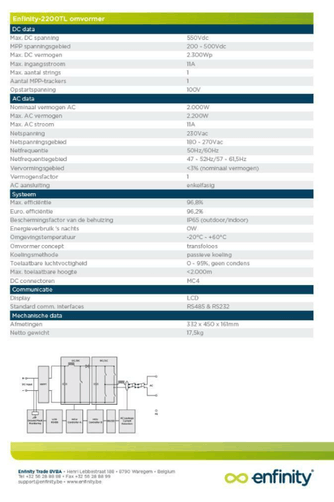

en een omvormertje van Enfinity 2300Wp.
Het gezamenlijke vermogen van de panelen komt op 2240Wp (16Wpx140).
Met 16 panelen in serie kom ik op 1248Vdc open spanning (16x78V), dit lijkt me wat veel voor de Enfinity die een max dc ingangsspanning heeft van 550V.
Om alle waardes binnen de grenzen van de omvormer te krijgen heb ik het volgende bedacht:
Ik heb 16 panelen, ik zet ze met groepjes van 4 parallel, vervolgens deze groepjes weer in serie.
Zodoende blijft elk groepje 78Volt en nadat ik de 4 groepjes in serie heb gezet op 312V.
(andersom zou wellicht ook kunnen dmv vier groepjes van vier panelen in serie, parallel te schakelen)
Nu vraag ik me natuurlijk af of dit zomaar kan en mag? en waar ik allemaal niet aan gedacht heb?

Ik hoor het graag
Groeten Sjuul

[Lardman]

yes, 4 stringen van 4 panelen, deze zet je 2 aan 2 parallel en dat zet je daarna weer parallel.

Je moet wel ergens van de blokker diodes vandaan halen, maar ik heb daar te weinig verstand van om je te zeggen wie wat waar en hoe.

[Sjuul CNC]

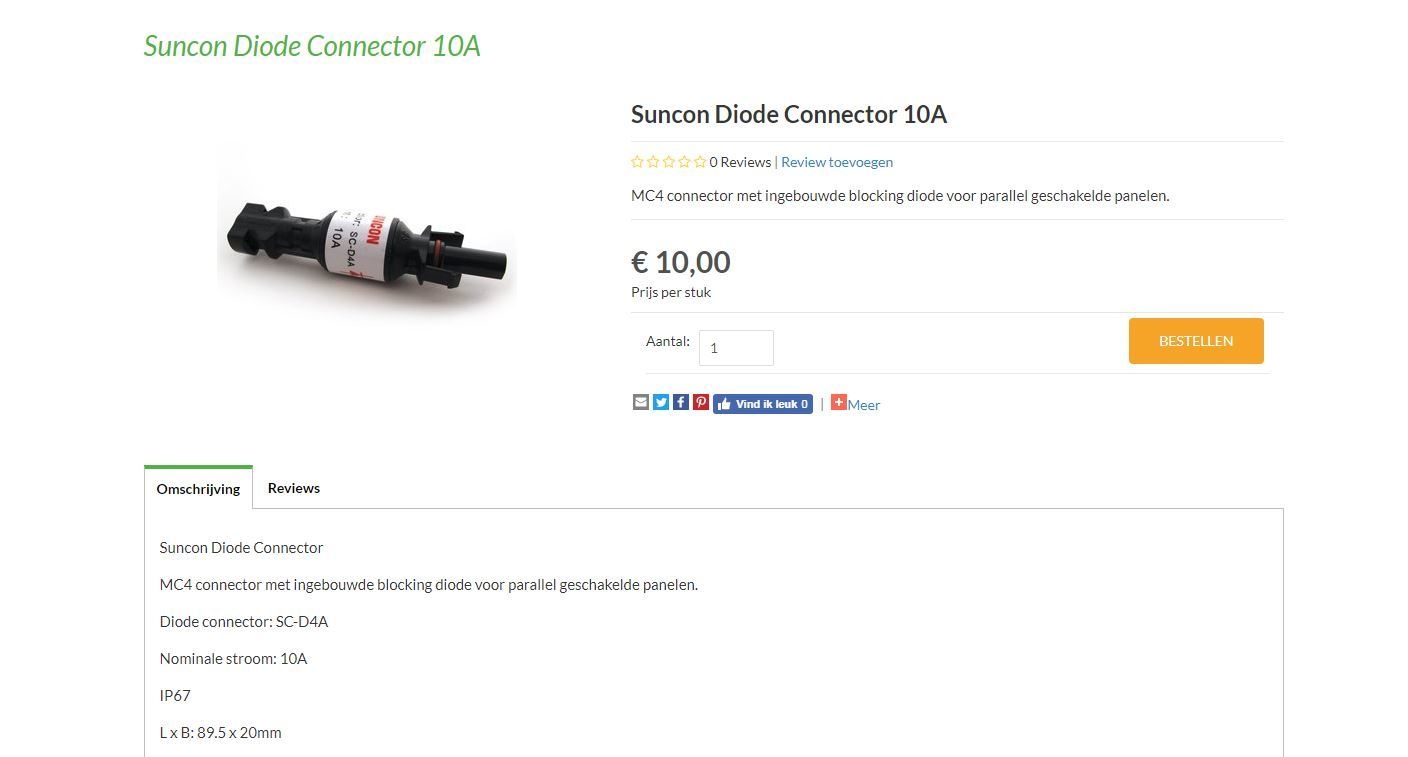

Ok, thanks. ik zie dat deze diodes ook te koop zijn voorgemonteerd in een MC4 tussen stekker.
zal straks even een schemaatje maken om eea te verduidelijken

[Sjuul CNC]

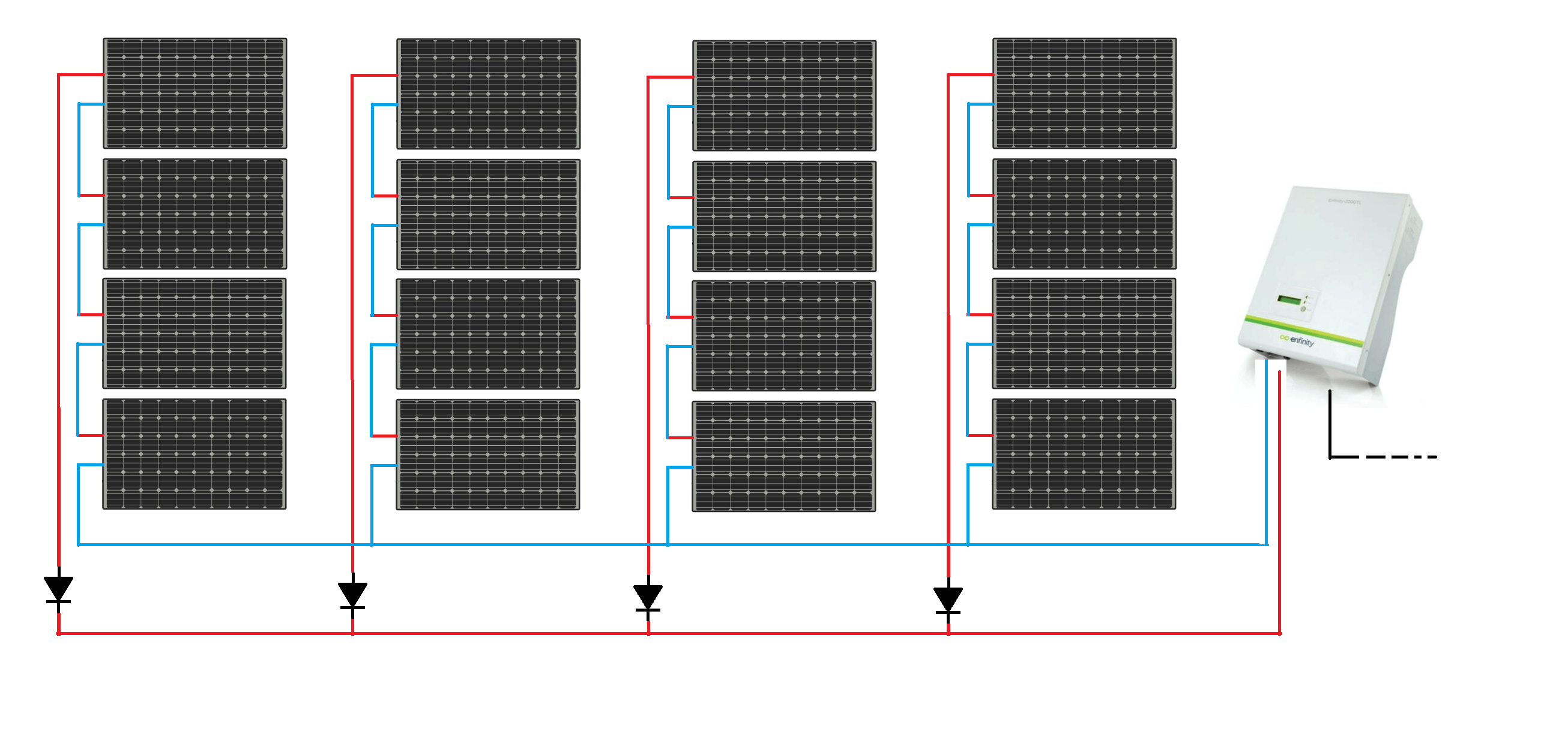

zo dan?

[Lardman]

U gaat door voor de koelkast, dat is helemaal goed!

[Rol-Co]

4 strings van 4 stuks in serie kan, diodes is niet nodig, ik heb hier ook 4 strings dunnefilm aan een omvormer met 1 mppt, boven 4 heb je die nodig.

[Lardman]

zoals ik al zei, het kon zijn dat je ze nodig hebt. dank mijnheer Rol-Co

[Sjuul CNC]

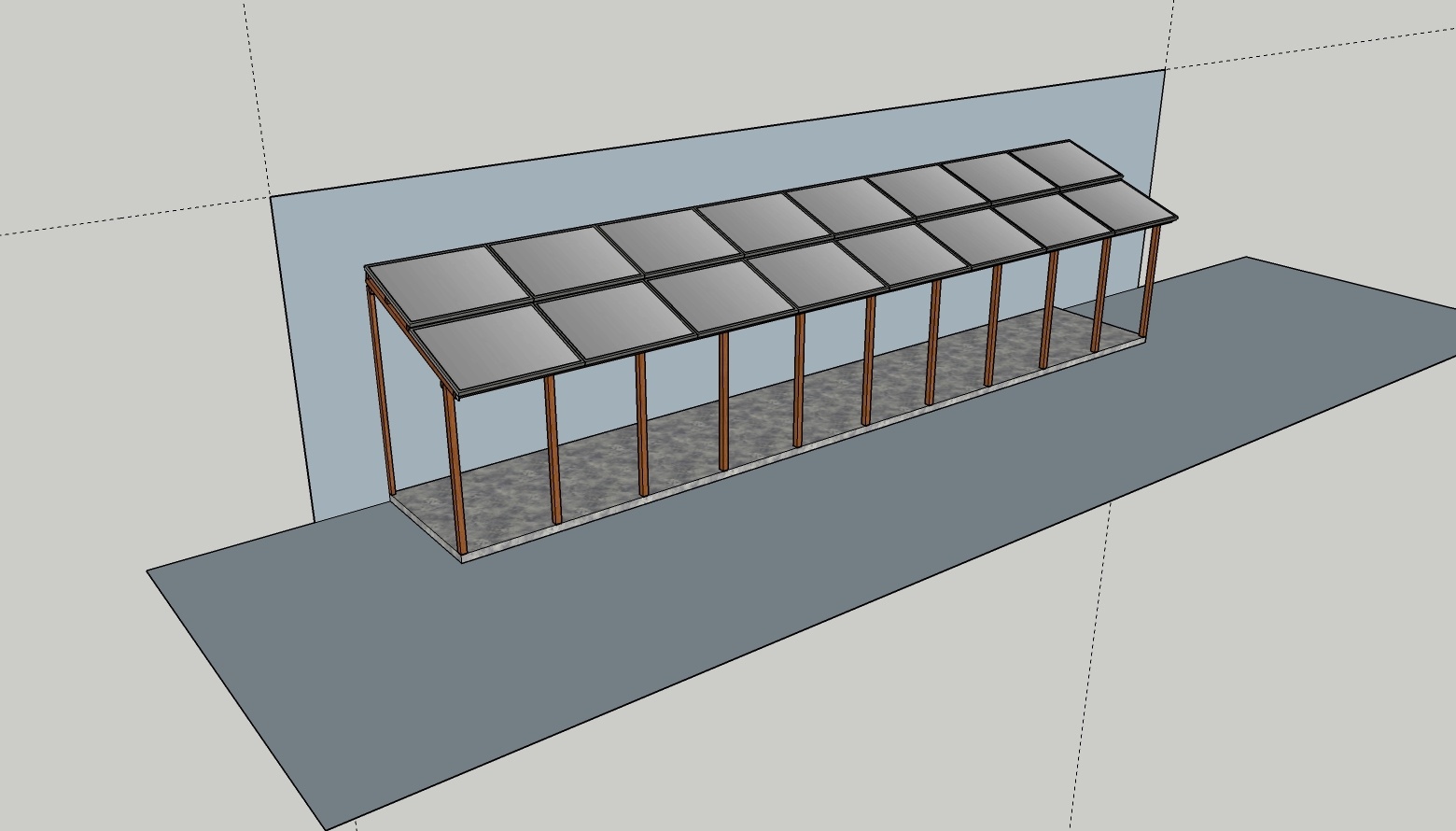

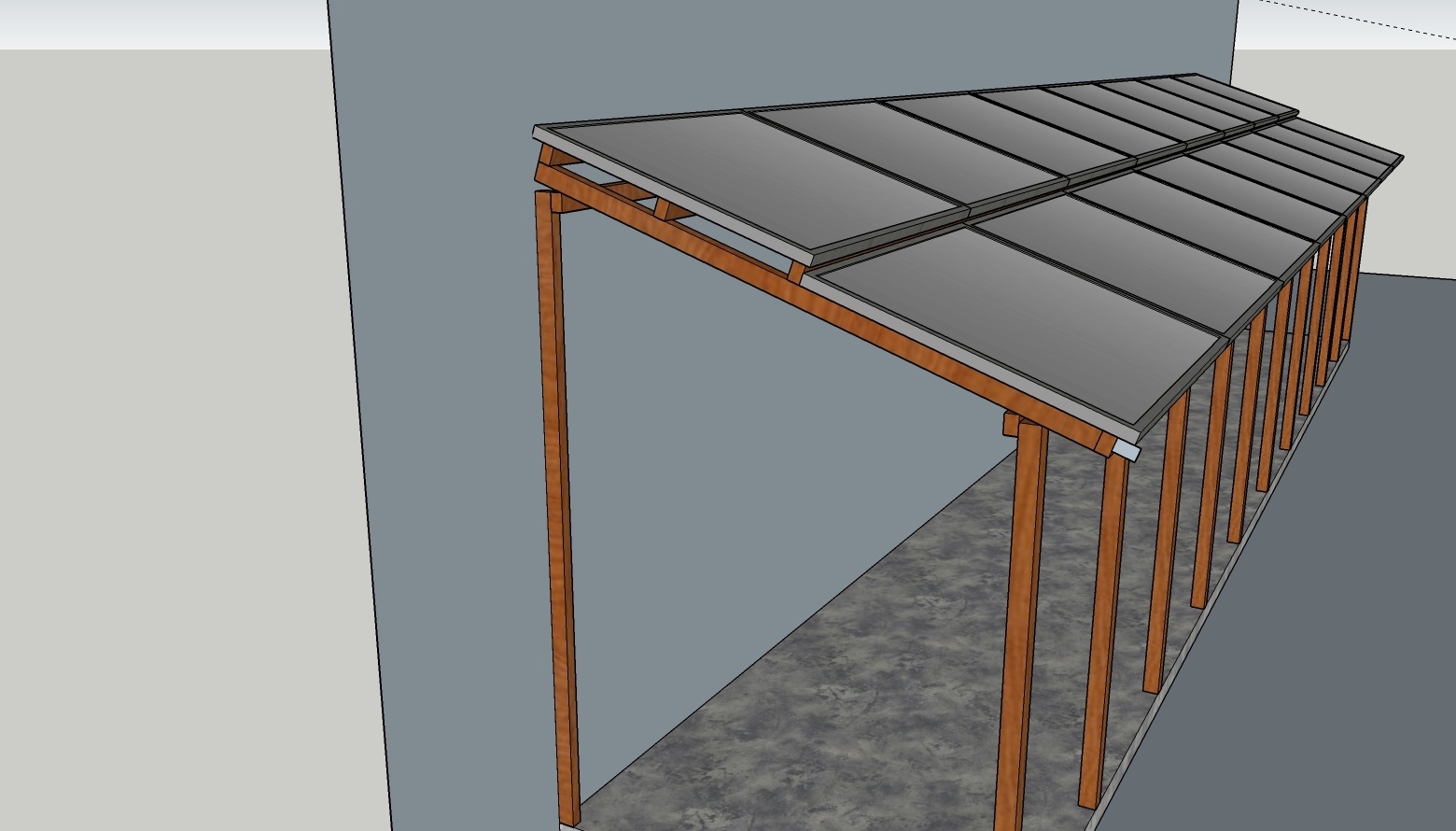

Ok, bedankt voor de feedback, ga ermee aan de slag zal tzt wel even een plaatje posten van het eindresultaat. heb wel een schets van het ontwerp.

De panelen gaan niet alleen stroom opwekken maar ook dienen als dakplaten. het bouwwerkje staat pal op het zuiden en kan ongeveer 35kuub hout bergen.
Het zonnedak hoeft niet honderd procent water en wind dicht te zijn als het hout uit de directe regen ligt is het prima. de constructie maak ik van geïmpregneerd hout en door het bovenste paneel net iets hoger te leggen kan ik het net iets overlappen waardoor het mooi afwatert.

al met al gaat deze constructie me niet eens veel meer kosten dan een conventioneel dak dat ik sowieso had moeten maken. (16 panelen x 30,- + omvormer 200,- = 680,- )
Wel nog iets gaan bedenken om het overschot af te fakkelen aangezien ik al 125% van mijn huidige panelen opwek. met de extra panelen kom ik op 7,5kWP uit.

[Sjuul CNC]

inmiddels weer wat verder

[Sjuul CNC]

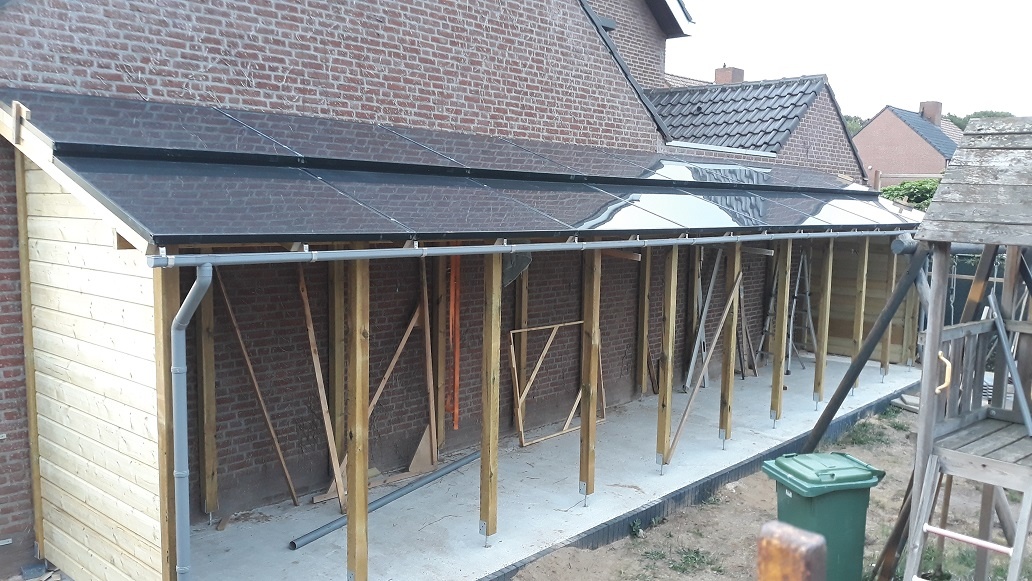

In middels zitten de zonnepanelen er al op (zie hier boven)
Volgende klus is de omvormer ophangen een aansluiten.

Nu heb ik een omvormer voor buiten maar nu het zover is lijkt het me toch ook fijn om de omvormer in de kelder van ons huis te hangen, dan zit hij meteen onder de meterkast, het is er lekker koel en daar hangt ook de omvormer van de panelen op ons dak. dit betekend wel dat ik tussen panelen en omvormer 40m solarkabel moet leggen.
Nu zijn er wel wat topics en artikelen te vinden her en der daarin staat meestal dat het moet kunnen maar vraag me af of dat ook nog op gaat bij 40m?

[prein2]

ja hoor, geen enkel probleem.
40m is niet gek veel, en een beetje voltage drop heb je aan de DC zijde geen last van, dan gaat je tracker gewoon een paar volt lager zitten..

Ik heb zelfs zonneparken gezien waar de panelen met een meter of 100 naar een centrale plek met omvormers gingen.

[Sjuul CNC]

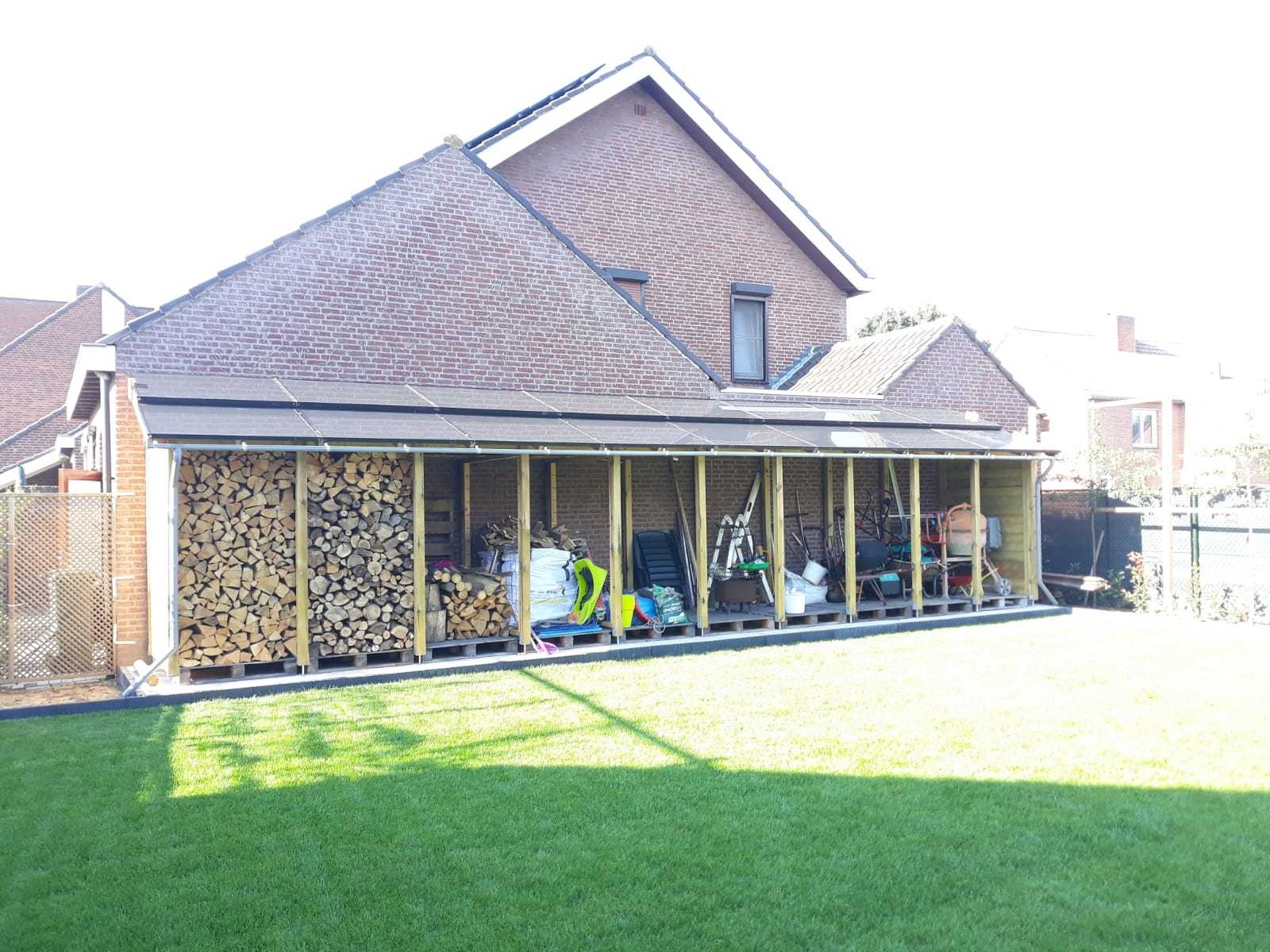

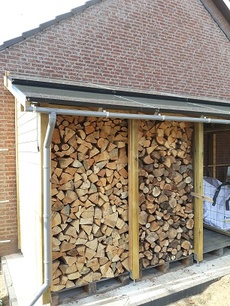

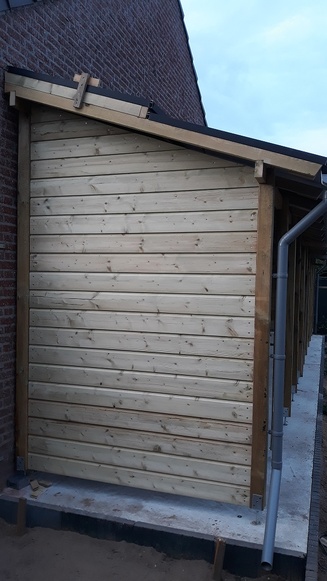

Inmiddels is ook de rest van de tuin wat opgeknapt ...
Wordt nu nog gebruikt voor algemene opslag maar als tuinhuisje klaar is komt hij volledig vol met hout

Ik heb gebruik gemaakt van tweedehands panelen en aangezien ik jonge kids heb dacht ik dat het verstandig was om ook meteen twee reserve panelen aan te schaffen
Nu dat ik ze eenmaal heb is het natuurlijk zonde om ze in het donker te bewaren
Het plan is om de 2 reserve op het schuurtje te leggen en dan met een soort van "stekker in het stopcontact" omvormertje het aan het net te binden.

Nu ken ik de Soladin 600 maar ik vroeg me af of er meer goeie alternatieven zijn, aangezien het slechts spielerei is wil ik er natuurlijk niet heel veel aan uitgeven. Marktplaats of Aliexpress

[TWyk]

Sjuul CNC schreef op woensdag 18 september 2019 @ 10:26:
[Afbeelding]

Inmiddels is ook de rest van de tuin wat opgeknapt ...
Wordt nu nog gebruikt voor algemene opslag maar als tuinhuisje klaar is komt hij volledig vol met hout

Ik heb gebruik gemaakt van tweedehands panelen en aangezien ik jonge kids heb dacht ik dat het verstandig was om ook meteen twee reserve panelen aan te schaffen
Nu dat ik ze eenmaal heb is het natuurlijk zonde om ze in het donker te bewaren
Het plan is om de 2 reserve op het schuurtje te leggen en dan met een soort van "stekker in het stopcontact" omvormertje het aan het net te binden.

Nu ken ik de Soladin 600 maar ik vroeg me af of er meer goeie alternatieven zijn, aangezien het slechts spielerei is wil ik er natuurlijk niet heel veel aan uitgeven. Marktplaats of Aliexpress

Je kan de panelen parallel op 1 micro omvormer zetten mits die 78 volt aankunnen.
Een enphase IQ7 voor 96 cells panelen bijvoorbeeld.(IQ7X-96-2-INT)

[Erasmo]

Ziet er goed uit, je hebt de panelen gelijk als waterkerende dakbedekking gebruikt zo te zien?

Enphase en envertech zijn twee grote spelers op het gebied van micro omvormers.

[Maasluip]

Zit er nog een planken dak onder? Of is het puur en alleen een frame met zonnepanelen erop? Hoe zorg je dat tussen de panelen links-rechts geen lekkage is?
Foto van de onderkant?

[Sjuul CNC]

Bedankt, voorlopig dus even uitkijken naar een geschikte micro omvormer.

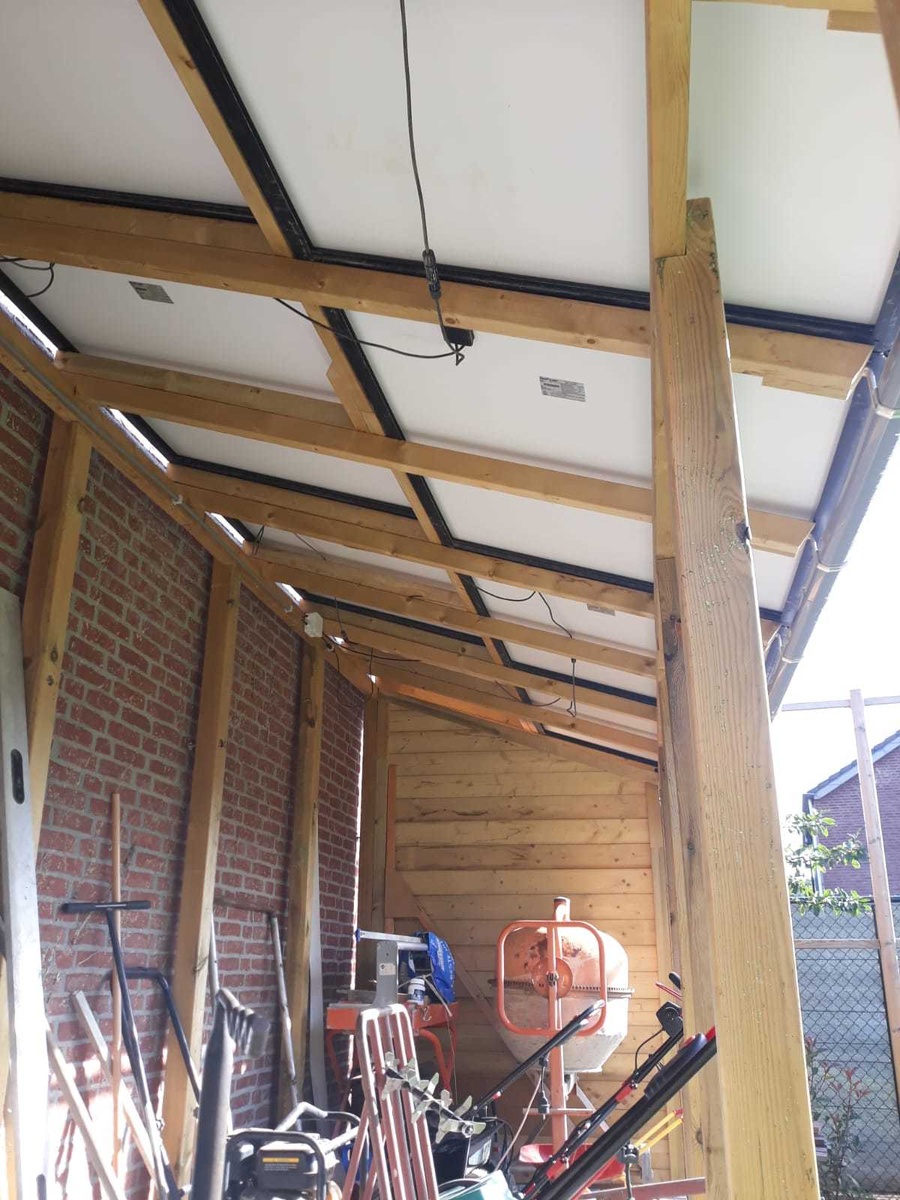

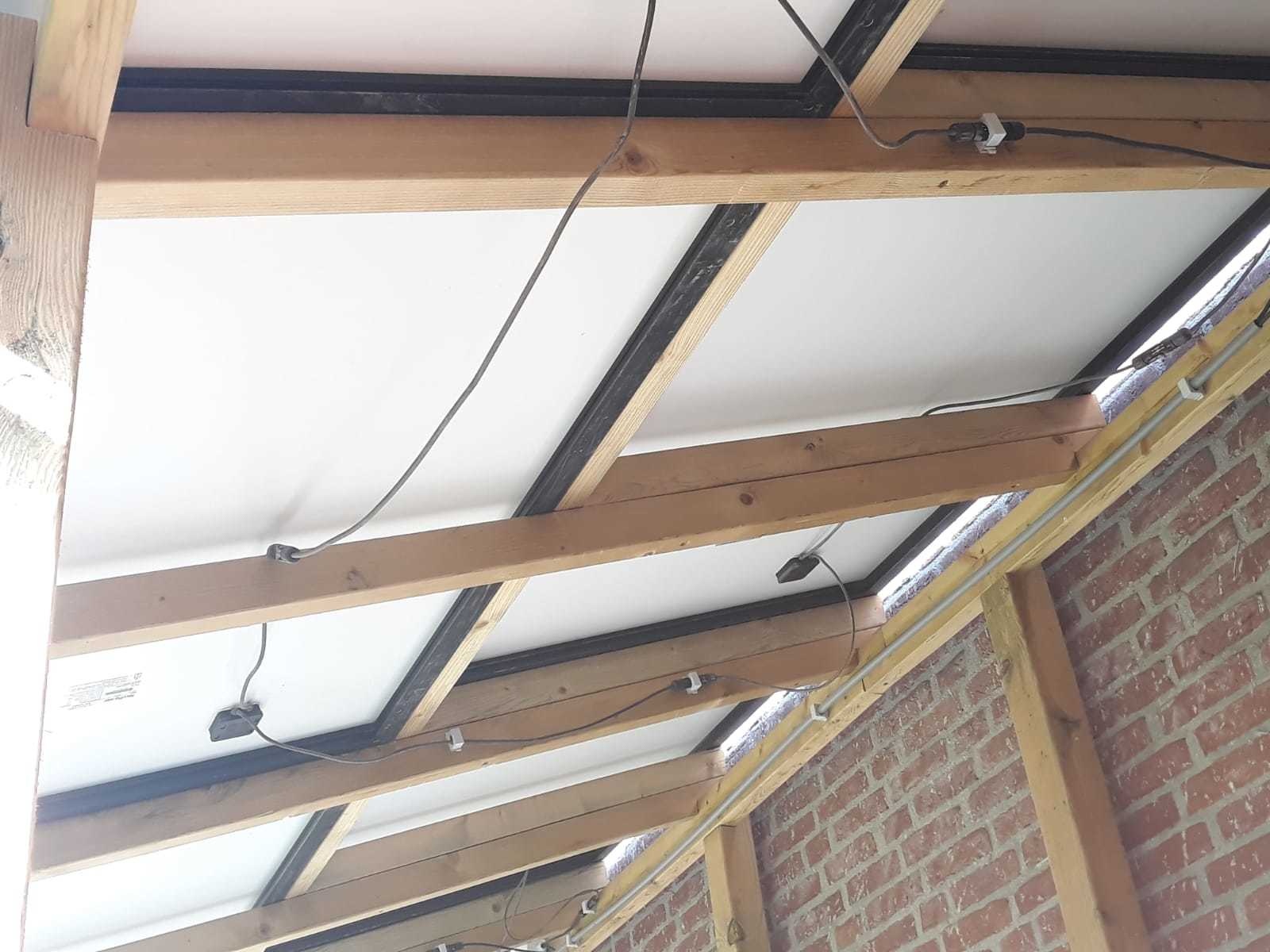

De panelen liggen op een op een dakconstructie van geïmpregneerd regelwerk.

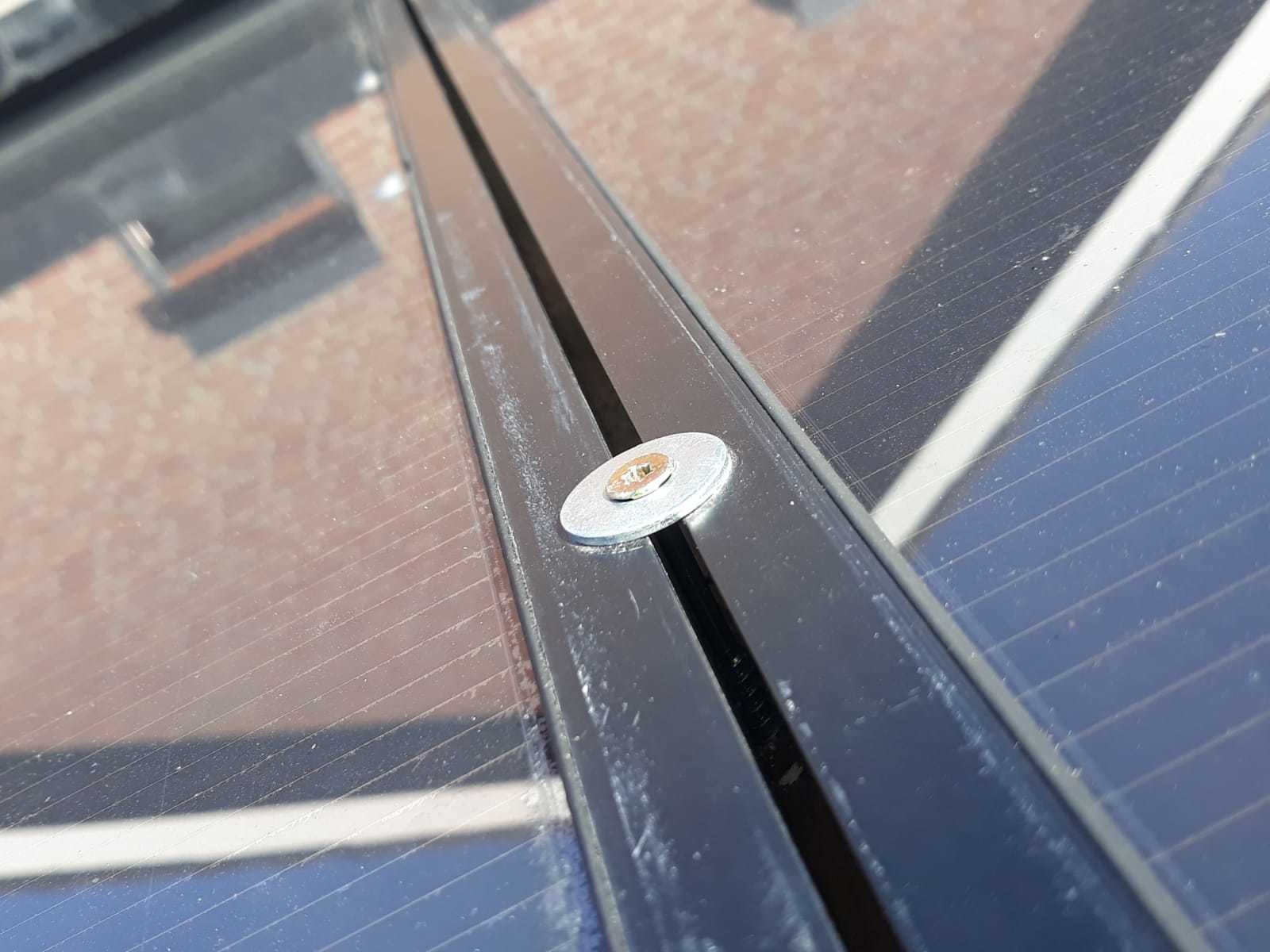

Met behulp van een lange schroef en een flinke carrosseriering trek ik de panelen vast op de constructie.

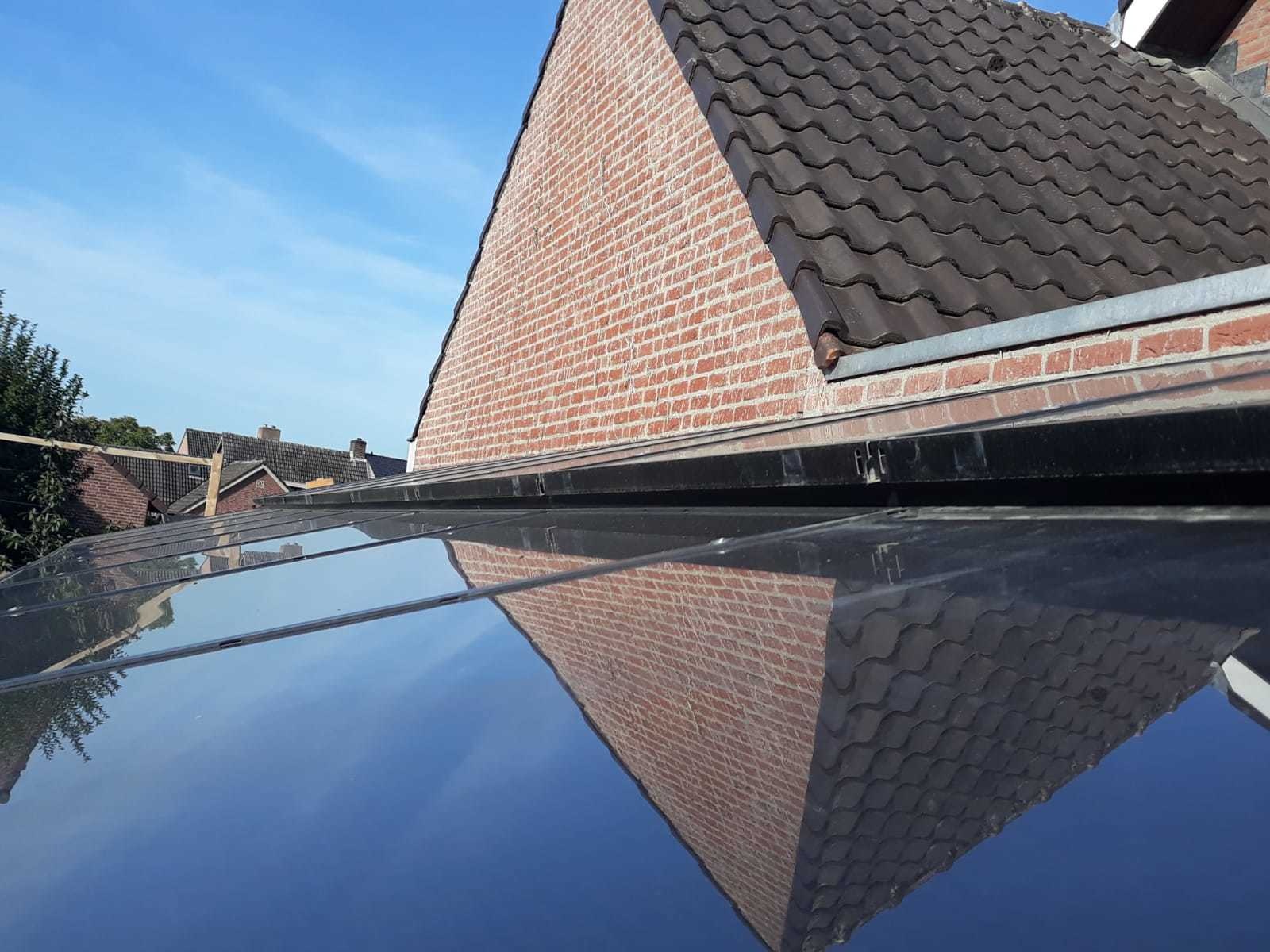

De naden (dikte van de schroef) tussen de panelen heb ik afgekit.
De hele constructie is niet 100% water dicht, hier en daar komt bij felle regen wel een druppeltje door.
Ook staat de constructie ongeveer 5cm los van de muur (die is van de achterbuurman nl.)

De schuur is bedoeld voor stookhout en hoeft dus echt niet 100% waterdicht te zijn. hout droogt voornamelijk van binnen uit en zolang het niet in het water ligt kan een beetje water geen kwaad.

[No Hands]

En die pallets kunnen mooi egeltjes onder overwinteren (Y) Mooi gemaakt hoor!

[Sjuul CNC]

Klaarrrrrrrrrrrrrrrr!!!!!!!!!!!!!!!!!!!!!!

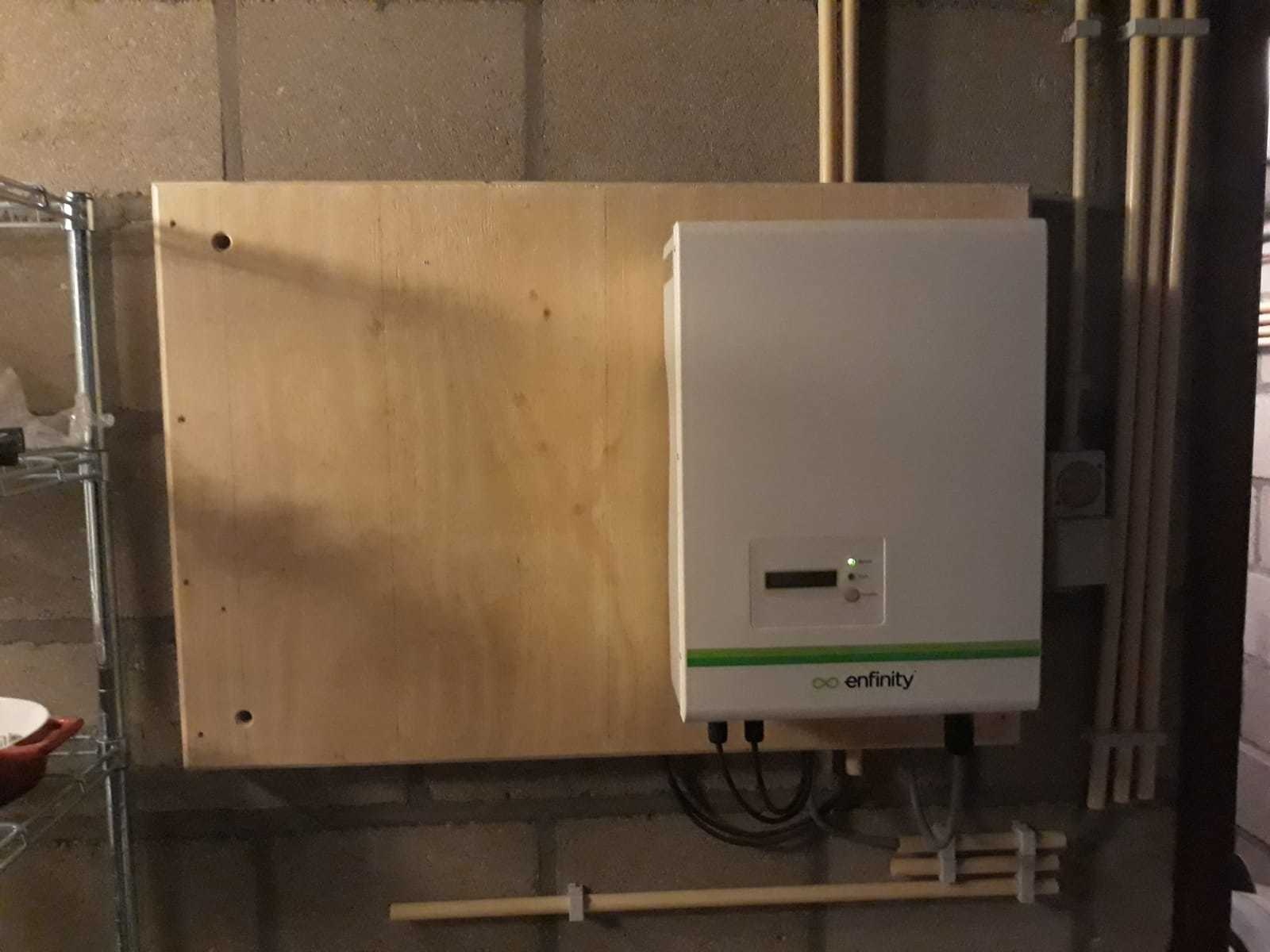

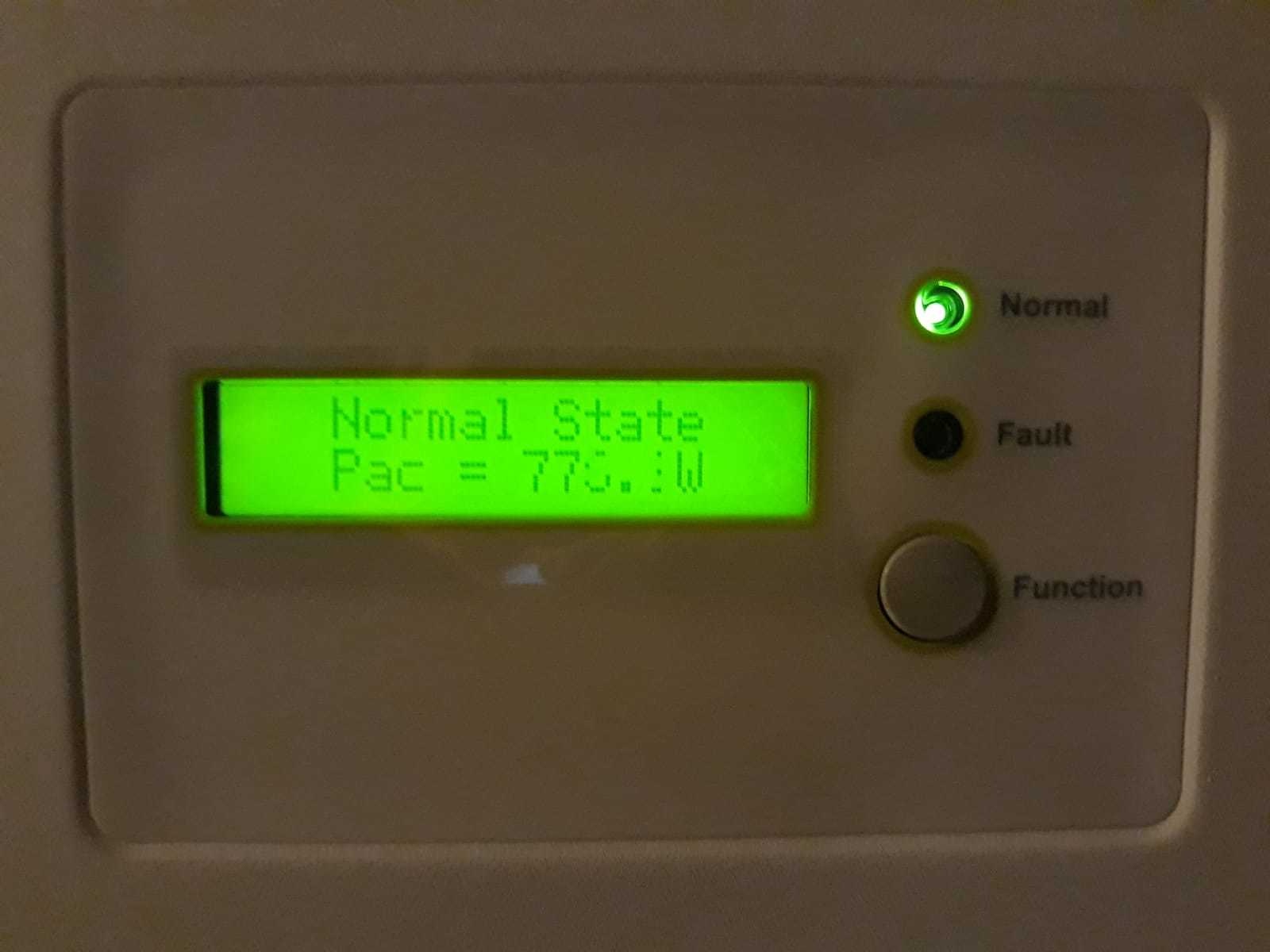

Zojuist de zaak onder spanning gezet en de HoutSolar is officieel in gebruik, en beter nog het werkt.
De omvormer van de hoofd installatie ga ik ernaast ophangen, de kelder is koeler en beter toegankelijker.
Tevens heb ik in de kelder een CV ruimte waardoor ik die ruimte en alles erin beter kan monitoren tbv brandt en zo

Bedankt voor de tips en info.
Jullie hadden nog wat plaatjes tegoed

[Lardman]

Tip van flip: kijk of je een steca 300 kunt vinden en zet de reserve panelen parallel.
tevens nog even de laatste hangende kabels in het hok opspannen, je zou niet de eerste zijn die met de steel van een hark of bezem achter het snoer blijft hangen. Verder ben ik gewoon jaloers. Dank voor de foto's en veel plezier!
