Plat dak 30 graden montage set, kan dat goedkoop?

[Hurkihurkibang]

Ik moet eerlijk toegeven dat ik dit forum de laatste dagen redelijk aan het spammen ben, maar kom in mijn zonnepaneel leg proces steeds weer een hobbel tegen.

Ik wil graag zelf zonnepanelen leggen, ik weet al welke en de omvormer kom ik ook wel uit nu. Maar hoe ga ik ze betaalbaar op mijn dak leggen? De hoek van 30 graden kom ik bijna nergens betaalbaar tegen. Zelf beton gieten vind ik heel tof, maar heb daar ook niet alle tijd voor. Dus....

• Is het een optie om zelf van hout wat te bouwen?

(welk hout blijft 30 jaar goed op je dak? kan toch niet? Vind het geen probleem om wat te maken maar ben bang dat het dan na een paar jaar door verzwakking mijn panelen loslaat.)

• Welke betaalbare aluminium oplossingen bestaan er?

Het gaat om 2 rijen van 3 panelen (2 meter breed per stuk). Betaalbaar zeg ik €50,- per paneel.

Ik heb hier al heel veel geleerde de afgelopen dagen en mijn dank is nu al bijzonder groot!

[revolution-nl]

Waarom perse 30 graden?
Kijk eens naar Flatfix ECO, lelijk, balast intensief maar goedkoop

[ Voor 63% gewijzigd door revolution-nl op 12-06-2019 20:49 ]

[AUijtdehaag]

Betonvoeten kan je ook kopen
https://www.sun-solar.nl/...den-hellingshoek-sunsolar
(4,5 en 7 graden en 10 graden verkrijgbaar)

Of vandervalk schans?
https://www.valksolarsyst.../platte-daken/zonneschans

Maar moet je nu voor elke vraag een nieuw topic aanmaken?

[ Voor 30% gewijzigd door AUijtdehaag op 12-06-2019 20:53 ]

[Hurkihurkibang]

revolution-nl schreef op woensdag 12 juni 2019 @ 20:46:
Waarom perse 30 graden?
Kijk eens naar Flatfix ECO, lelijk, balast intensief maar goedkoop

Is die 30 graden niet heel belangrijk bij een Zuid opstelling? 20 graden is al meteen procenten verlies toch?

[Hurkihurkibang]

AUijtdehaag schreef op woensdag 12 juni 2019 @ 20:51:
Betonvoeten kan je ook kopen
https://www.sun-solar.nl/...den-hellingshoek-sunsolar
(4,5 en 7 graden en 10 graden verkrijgbaar)

Of vandervalk schans?
https://www.valksolarsyst.../platte-daken/zonneschans

Maar moet je nu voor elke vraag een nieuw topic aanmaken?

Zitten goeie prijzen bij, valt me meteen op dat ik dus niet zo bezig moet zijn met die 30 graden?

Ennuh, ja weer een draadje begonnen, is dat onhandig van me? Ik dacht dat het juiste overzichtelijk maakt, en dat de andere onderwerpen snel doodbloeden. Doorvragen bij een ander onderwerp met een nieuwe vraag leek mij juist lomp. Goed, ik moet nog wat forum etiquette leren, excuus!

[Hurkihurkibang]

@AUijtdehaag @revolution-nl
Als ik de panelen onder een kleine hoek leg kan ik een hele strip erbij doen op mijn dak, wat zeggen jullie? Is dat de moeite waard?

[Lardman]

35 graden Geen verlies = optimaal
30 graden 1% minder rendement
25 graden 2% minder rendement
20 graden 3% minder rendement
15 graden 5% minder rendement
10 graden 7% minder rendement
05 graden 9% minder rendement
00 graden 11% minder rendement


Als een extra strip panelen meer watt toevoegt dan het aantal % verlies dat je extra incaseert op de rest van de panelen kan het zeer zeker uit.

[migjes]

@Hurkihurkibang en @Lardman
7% lagere opbrengst met 10 graden, nop ik zie die niet met een 2x test setje hier in de stad.
verschil zit meer rond de 3%, maar er zijn meer factoren dus altijd lastig te schatten wat de extra invloeden zijn.

maar ik zelf ben eerder de aanhanger van dit verhaal:
http://www.siderea.nl/art...shoek1/hellingshoek1.html
http://www.siderea.nl/art...shoek2/hellingshoek2.html

ik denk dat dit wat meer bij de waarheid komt, dus platter toch beter presteert als steiler (of beter gezegd vrijwel gelijk presteert).

(maar denk ook dat het eigenlijk geen bal uit maakt, vol gooien van dak is belangrijker.
platter past er vaak meer op het dak. )

[ Voor 6% gewijzigd door migjes op 13-06-2019 13:03 ]

[japieb]

Naar aanleiding van een post van @Lardman (Lardman in "Zonnepanelen op plat dak garage") heb ik afgelopen week 7 panelen plat op m'n garage geplaatst. In één string, zonder optimizers. Hoewel ik aan het eind van de dag schaduw heb van een boom heb ik besloten om dat verlies maar te nemen.

Om een indruk te krijgen van de opbrengst heb ik in pvoutput een vergelijkbare installatie bij mij in de buurt opgezocht en gevonden (300m verderop). Mijn 'concurent' heeft 8 panelen in oost-west configuratie onder 15 graden op zijn garagedak liggen, én maakt gebruik van solaredge optimizers.

Via de vergelijking op PVOutput blijkt dat ik 96% van zijn efficiëntie behaal, terwijl hij géén schaduw heeft. Mijn schatting is dat hij meer dan twee keer zoveel heeft betaald voor zijn installatie dan ik: ik was voor ongeveer eur 1050 klaar.

De vergelijking is te zien op https://pvoutput.org/comp...6291&sid=67768&sid1=62928

[Lardman]

Fijn om te zien dat theorie en praktijk naadloos op elkaar aansluiten, gefeliciteerd met je mooie nieuwe installatie

[Hurkihurkibang]

@japieb @migjes Wow, wat een inspiratie! De boel platleggen dus, weg 30 graden hoek! Heb dan niet meteen een systeem in mijn hoofd hoe ik dat plat ga leggen op mijn dak, gewoon met systemen die voor een schuin dak bedoeld zijn? En vastmaken op hout dakterras style? Heb er zin in!

[Lardman]

Aangaande het vastmaken, zie voor inspiratie:

https://gathering.tweaker...message/57860496#57860496

Maak je foto's van wat je uiteindelijk maakt?
Shine on!

[DRaakje]

Hoe er rekening mee dat je met platte liggende panelen vuil ophoopt en je ze regelmatig schoon moet maken.

[Possible]

@DRaakje Wat is regelmatig? Die van mij zal ik 2 x per jaar doen en even een met een mop erover heen. het valt reuze mee qua rendement als er wat vuil op komt te liggen. Vraag maar aan @Atomic2005 Dit heeft nu een jaar ervaring met het plat leggen van panelen.

Hier bijvoorbeeld de eigen gemaakte beton schansen. Helling is zon 7 a 8 graden denk ik ?



Ik zou ook nooit 35 graden op een plat dak doen. Dat kost veel te veel ballast en het rendement is minimaal.

[ Voor 33% gewijzigd door Possible op 14-06-2019 10:45 ]

[Basement]

Hurkihurkibang schreef op woensdag 12 juni 2019 @ 20:35:
Ik moet eerlijk toegeven dat ik dit forum de laatste dagen redelijk aan het spammen ben, maar kom in mijn zonnepaneel leg proces steeds weer een hobbel tegen.

Ik wil graag zelf zonnepanelen leggen, ik weet al welke en de omvormer kom ik ook wel uit nu. Maar hoe ga ik ze betaalbaar op mijn dak leggen? De hoek van 30 graden kom ik bijna nergens betaalbaar tegen. Zelf beton gieten vind ik heel tof, maar heb daar ook niet alle tijd voor. Dus....

• Is het een optie om zelf van hout wat te bouwen?

(welk hout blijft 30 jaar goed op je dak? kan toch niet? Vind het geen probleem om wat te maken maar ben bang dat het dan na een paar jaar door verzwakking mijn panelen loslaat.)

• Welke betaalbare aluminium oplossingen bestaan er?

Het gaat om 2 rijen van 3 panelen (2 meter breed per stuk). Betaalbaar zeg ik €50,- per paneel.

Ik heb hier al heel veel geleerde de afgelopen dagen en mijn dank is nu al bijzonder groot!

toon volledige bericht

Waarom persee die magische 30 graden willen?. Het verschil in opbrengt met de 13 graden van het flatfix systeem is maar 5%. Hoe minder helling dat je hebt, des te minder ballast heb je nodig.

[Lardman]

Tot die conclusie waren zowel TS als Migjes en ik ook al gekomen

[CodeIT]

Lardman schreef op vrijdag 14 juni 2019 @ 10:06:
Aangaande het vastmaken, zie voor inspiratie:

https://gathering.tweaker...message/57860496#57860496

Maak je foto's van wat je uiteindelijk maakt?
Shine on!

Dit vind ik ook een interessante optie. Zie alleen zo snel niet de bomen door het bos qua aanbod van rails. Bij Clickfit basic zou je ook montagebeugels kunnen gebruiken denk ik (https://www.solar-bouwmar...ebeugel.html?id=119540162). Hier klik je de rails in vast. Of zou dat alleen goed werken icm schuin dak (zwaartekracht die een en ander op de plek houdt)?

[Lardman]

Ik werk zelf meestal met:

http://eshop.wuerth.de/Pr...FilterAttribut=%255B%255D

Soms met equivalent.
Stuur even een mailtje naar zonnekompas als je dat wilt hebben, Patrick weet vast waar je het het best kunt kopen.

[japieb]

Ik heb 'Solar Construct' montage rails voor zonnepanelen en klemmen gekocht via marktplaats. Werkte gemakkelijk.

[CodeIT]

Lardman schreef op vrijdag 14 juni 2019 @ 12:01:
Ik werk zelf meestal met:

http://eshop.wuerth.de/Pr...FilterAttribut=%255B%255D

Soms met equivalent.
Stuur even een mailtje naar zonnekompas als je dat wilt hebben, Patrick weet vast waar je het het best kunt kopen.

Dank! Patrick heeft mijn huidige Oost/West geleverd. Dat ging toen prettig, dus kan hem eens contacten.

[Hurkihurkibang]

Lardman schreef op vrijdag 14 juni 2019 @ 10:06:
Aangaande het vastmaken, zie voor inspiratie:

https://gathering.tweaker...message/57860496#57860496

Maak je foto's van wat je uiteindelijk maakt?
Shine on!

Wat een opties en wat een keuze! Beton, hout, aluminium, wat ga ik doen?

Ik ben er al achter dat het een schans wordt voor 9 panelen. (3 rijen van 3 panelen die 2x1 meten)

Een flauw hoekje zal ze net ff wat schoner houden dan helemaal plat.

Hout vind ik wel een fijn idee want dat is goed bewerkbaar en goed het dak op te krijgen. Maar blijft dat wel 10 jaar goed?

Beton gieten is een leuk project maar misschien wordt de installatie net ff te lomp en zwaar met mijn 9 panelen schans van grofweg 6x3 meter. (En houdt mijn schuur dat wel?)

Aluminium klinkt ook goed mist betaalbaar, en blijft natuurlijk veel langer staan dan hout... wel weer aan de prijs als je een systeem besteld https://stralendgroen.nl/product/valktriple/


Hmmmm, ik denk toch aan hout...

Ik laat het jullie zien als ik ermee aan het werk ben, maar de ideeën groeien nog alle kanten op!

[ Voor 4% gewijzigd door Hurkihurkibang op 14-06-2019 15:11 ]

[swat!]

Hurkihurkibang schreef op vrijdag 14 juni 2019 @ 13:30:
[...]


Wat een opties en wat een keuze! Beton, hout, aluminium, wat ga ik doen?

Ik ben er al achter dat het een schans wordt voor 9 panelen. (3 rijen van 3 panelen die 2x1 meten)

Een flauw hoekje zal ze net ff wat schoner houden dan helemaal plat.

Hout vind ik wel een fijn idee want dat is goed bewerkbaar en goed het dak op te krijgen. Maar blijft dat wel 10 jaar goed?

Beton gieten is een leuk project maar misschien wordt de installatie net ff te lomp en zwaar met mijn 9 panelen schans van grofweg 6x3 meter. (En houdt mijn schuur dat wel?)

Aluminium klinkt ook goed mist betaalbaar, en blijft natuurlijk veel langer staan dan hout...


Hmmmm, ik denk toch aan hout...

Ik laat het jullie zien als ik ermee aan het werk ben, maar de ideeën groeien nog alle kanten op!

toon volledige bericht

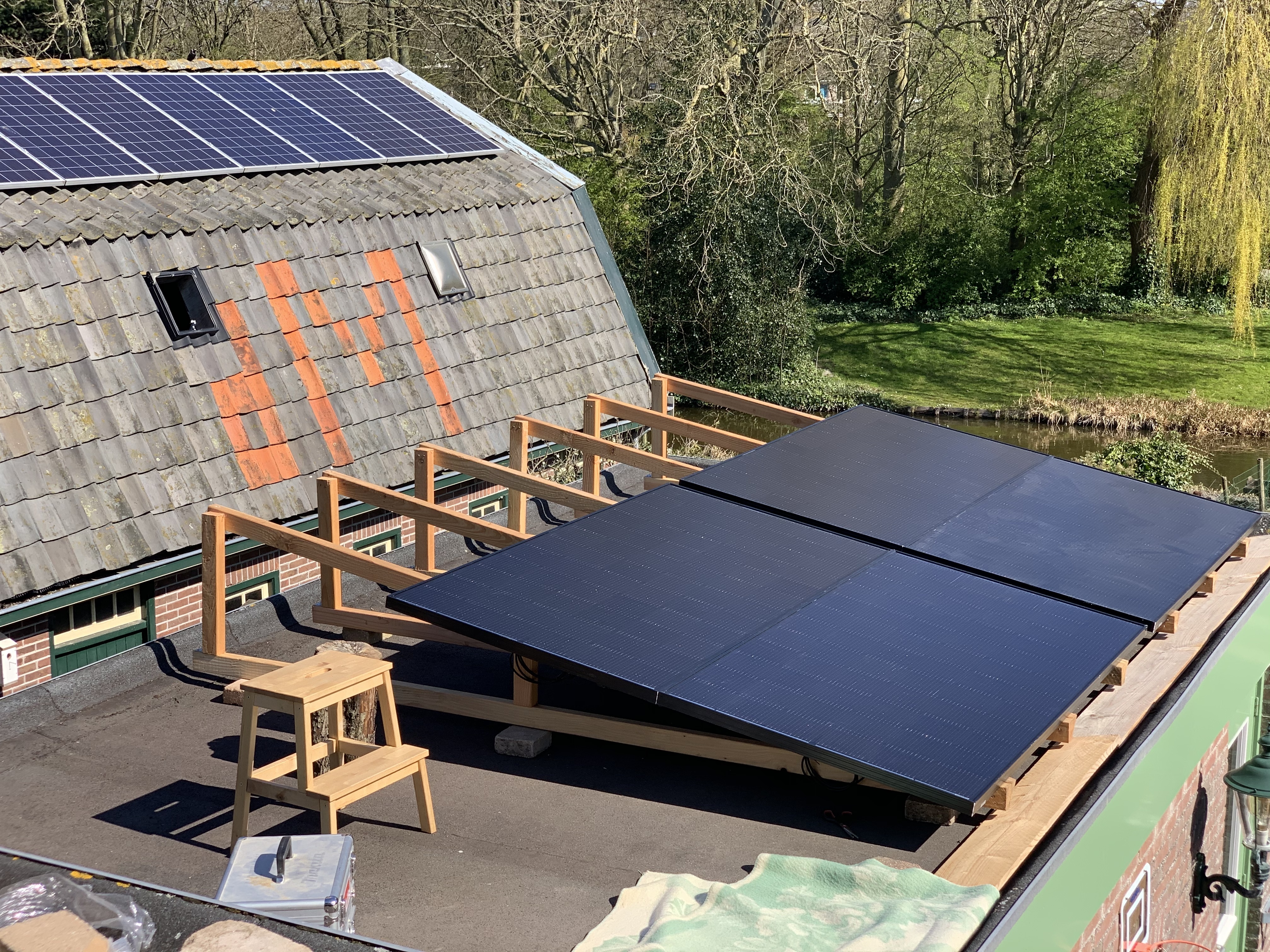

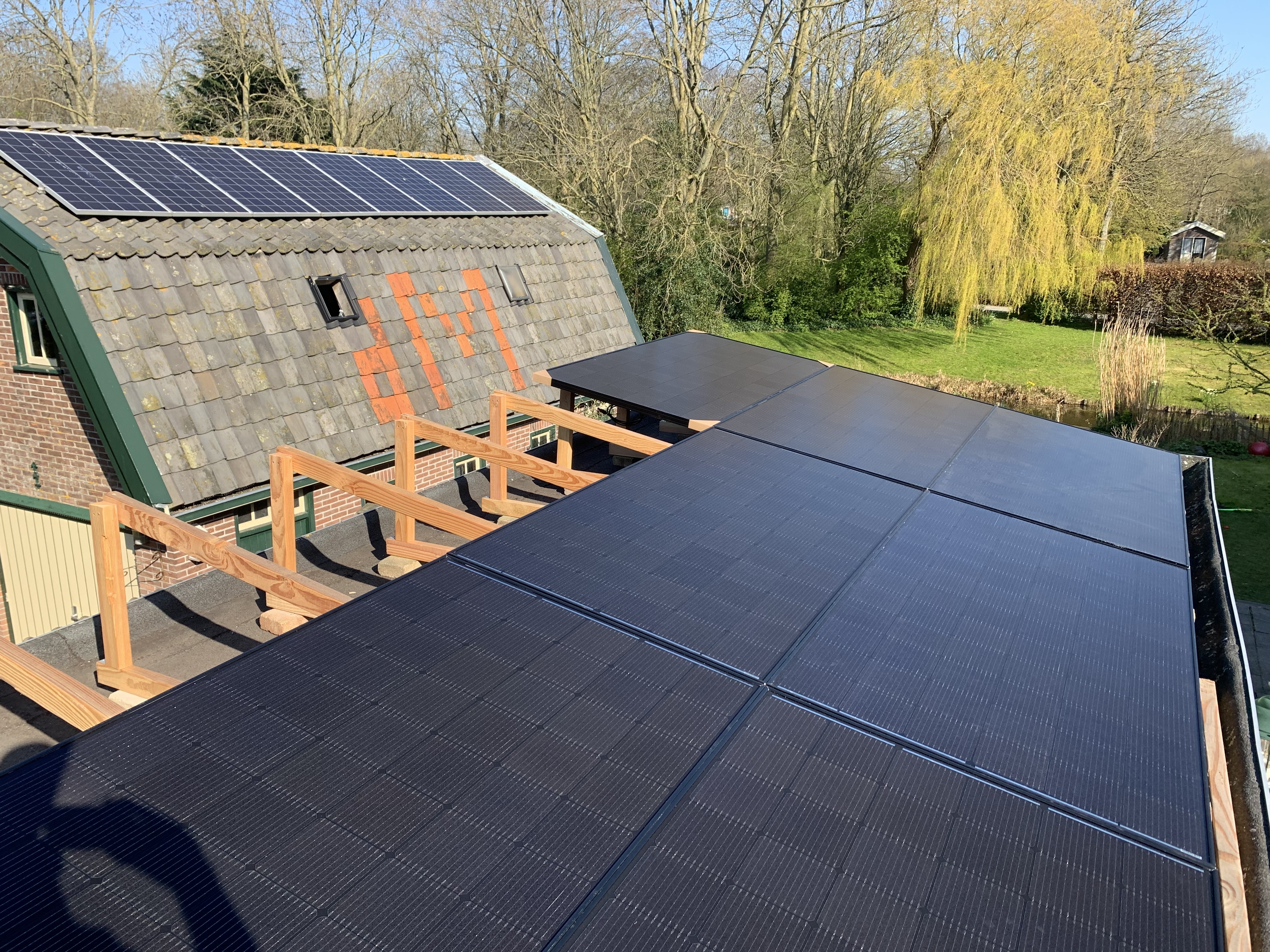

Hier alvast wat inspiratie voor je (~5 graden)

[Hurkihurkibang]

YES!!

Is dat maar 5 graden joh? flinke helling met panelen achter elkaar. Misschien moet ik even een schaalmodel maken

Hoe hebben ze de ballast gedaan?

Is dat gewoon geïmpregneerd tuinhout? Ziet er heel doable uit!

swat! schreef op vrijdag 14 juni 2019 @ 15:10:
[...]


Hier alvast wat inspiratie voor je (~5 graden)

[Afbeelding]

[ Voor 8% gewijzigd door Hurkihurkibang op 14-06-2019 15:15 ]

[swat!]

Hurkihurkibang schreef op vrijdag 14 juni 2019 @ 15:13:
YES!!

Is dat maar 5 graden joh? flinke helling met panelen achter elkaar. Misschien moet ik even een schaalmodel maken

Hoe hebben ze de ballast gedaan?


[...]

Ballast ligt tussen de pootjes van de staanders, en aan de achterkant dmv een opstaande rand waar stoepbanden op staan.

Het is maar 5 graden, echter over 5 meter lengte is dat toch iets van 43cm en dan komen diktes van het hout er nog bij. Op die manier ga je toch relatief snel een eindje de hoogte in.

En dit is inderdaad geïmpregneerd tuinhout. Op de verbindingsstukken en waar water zou kunnen blijven staan is het aan te raden om wat kit toe te passen om het af te dichten.

[ Voor 13% gewijzigd door swat! op 14-06-2019 15:24 . Reden: Typen is moelijk: balast -> ballast. ]

[Lardman]

Nog een gek idee.
per paneel aan de achterkant doe je een:
https://www.gamma.nl/asso...ijs-100x15x5-cm/p/B181734
Daar boor je dan je paneel op vast.
Wil ook prima.
Er is zo veel creatiefs te verzinnen dat je er koppijn van kunt krijgen. Houd er alleen rekening mee dat hu schuiner je gaat, hoe meer ballast er op de panelen moet komen en vooral bij een schans gaat het vrij gauw uit de klauwen lopen.

[blitzkrieg]

Lardman schreef op vrijdag 14 juni 2019 @ 15:19:
Nog een gek idee.
per paneel aan de achterkant doe je een:
https://www.gamma.nl/asso...ijs-100x15x5-cm/p/B181734
Daar boor je dan je paneel op vast.
Wil ook prima.
Er is zo veel creatiefs te verzinnen dat je er koppijn van kunt krijgen. Houd er alleen rekening mee dat hu schuiner je gaat, hoe meer ballast er op de panelen moet komen en vooral bij een schans gaat het vrij gauw uit de klauwen lopen.

In zo'n opsluitband zit geen wapening, grote kans dat hij kapot knapt. Kan je beter een betonnen schuttingpaal gebruiken en daar een aantal op vastschroeven.

[Lardman]

Dat werkt natuurlijk ook. De mogelijkheden zijn bijna eindeloos

[Hurkihurkibang]

Lardman schreef op vrijdag 14 juni 2019 @ 15:19:
Nog een gek idee.
per paneel aan de achterkant doe je een:
https://www.gamma.nl/asso...ijs-100x15x5-cm/p/B181734
Daar boor je dan je paneel op vast.
Wil ook prima.
Er is zo veel creatiefs te verzinnen dat je er koppijn van kunt krijgen. Houd er alleen rekening mee dat hu schuiner je gaat, hoe meer ballast er op de panelen moet komen en vooral bij een schans gaat het vrij gauw uit de klauwen lopen.

Kijk, een echt praktische geest krijg ik al door, ook weer een goed idee.

Maar een schans met een heel hoekje spreekt me vooralsnog het meeste aan. Dan kan je de panelen ook echt strak tegen elkaar plaatsen en is de afwatering net wat gunstiger.

[ Voor 51% gewijzigd door Hurkihurkibang op 14-06-2019 15:36 ]

[de Peer]

Hier is mijn schansje van hout:
de Peer in "Electriciteit opwekken met zonnepanelen (PV) deel 7"
Ik dacht iets van 8 a 10 graden.

Bij zijkanten dicht gemaakt daardoor bijna geen ballast nodig. Paar betonbandjes aan de poten gemaakt aan de hoge kant van de schans.

[ Voor 29% gewijzigd door de Peer op 14-06-2019 20:42 ]

[klump4u]

Hier ook (geimpregneert) hout, ligt al 4 jaar nu.

[Microkid]

Kijk eens naar de Lightbox. Kost een paar tientjes, en is super handig. Je schroef het paneel er zo op. Balast (stoeptegels) kan je mooi op het aluminium zetten, dus niet op je bitumen. Ik heb mijn setup hier mee opgebouwd, ligt er al 7 jaar op en heeft alle stormen doorstaan.

[de Peer]

Microkid schreef op vrijdag 14 juni 2019 @ 20:51:
Kijk eens naar de Lightbox. Kost een paar tientjes, en is super handig. Je schroef het paneel er zo op. Balast (stoeptegels) kan je mooi op het aluminium zetten, dus niet op je bitumen. Ik heb mijn setup hier mee opgebouwd, ligt er al 7 jaar op en heeft alle stormen doorstaan.

[Afbeelding]

Zie dat ze 60 euro per stuk zijn. Dat is wel erg duur vind ik zelf, vergeleken met een houten schansje. Ze gaan wel langer mee misschien. Mijn schans voor 14 panelen heeft niet meer dan 150 euro gekost dacht ik.

[klump4u]

@Microkid
Waar vind jij die voor een paar tientjes?
Eerste wat ik vind is €60,00 p.st.

Sorry te laat

[ Voor 14% gewijzigd door klump4u op 14-06-2019 20:57 ]

[Hurkihurkibang]

klump4u schreef op vrijdag 14 juni 2019 @ 20:47:
Hier ook (geimpregneert) hout, ligt al 4 jaar nu.
[Afbeelding]

[Afbeelding]

Thnx voor de inspiratie, ziet er heel strak uit, met ballast oplossing en windscherm aan de achterkant! Ik ga een 3 rijen versie van jou model maken

[klump4u]

Hurkihurkibang schreef op vrijdag 14 juni 2019 @ 21:11:
[...]


Thnx voor de inspiratie, ziet er heel strak uit, met ballast oplossing en windscherm aan de achterkant! Ik ga een 3 rijen versie van jou model maken

Succes, alleen niet vergeten de zaagkantjes in te soppen met verf o.i.d.

[sloth]

klump4u schreef op vrijdag 14 juni 2019 @ 20:47:
Hier ook (geimpregneert) hout, ligt al 4 jaar nu.
[Afbeelding]

[Afbeelding]

Ziet er goed uit
Mag ik vragen wat je hiervoor ongeveer aan materiaalkost kwijt was?

[klump4u]

sloth schreef op vrijdag 14 juni 2019 @ 21:58:
[...]


Ziet er goed uit
Mag ik vragen wat je hiervoor ongeveer aan materiaalkost kwijt was?

€180,00 voor hout, schroeven en een rubber tegel.

[Hurkihurkibang]

Ok jongens, de panelen zitten nog in een container maar komen binnenkort aan. (https://www.sun-solar.nl/...-btw-in-juli-op-voorraad/)

Nu zat ik aan deze omvormer te denken: https://www.solar-bouwmarkt.nl/gw3600d-ns.html
Flinke overkill voor nu, maar voorbereid op een toekomst met meer panelen het dak op.

Nu vraag ik mij af, hoe ga ik die 9 panelen aansluiten?

• 4 om 5? kan dat?
• of allemaal in 1 string van 9?
• Of 3 strings van 3? Of kan dat weer niet.

Graag jullie input, die is weer allemaal nieuwe koek voor mij

[ Voor 3% gewijzigd door Hurkihurkibang op 15-06-2019 15:08 ]

[Hurkihurkibang]

de Peer schreef op vrijdag 14 juni 2019 @ 20:41:
Hier is mijn schansje van hout:
de Peer in "Electriciteit opwekken met zonnepanelen (PV) deel 7"
Ik dacht iets van 8 a 10 graden.

Bij zijkanten dicht gemaakt daardoor bijna geen ballast nodig. Paar betonbandjes aan de poten gemaakt aan de hoge kant van de schans.

Dat met die betonnen voetjes is slim, de afwatering van mijn dak is niet optimaal (lees: er blijft altijd een plas water liggen die moet verdampen voordat hij weg is). Een paar betonnen voetjes om het hout relatief droog te houden lijkt me handig.

En dan zie ik dat je aan de onderkant geen lat hebt, is de constructie zo sterk gebleven door het gewicht en de panelen die er op liggen? Gewoon 2 schroeven op de kopse kant en je bent klaar? Lijkt me zo wiebelig.

[Hurkihurkibang]

klump4u schreef op vrijdag 14 juni 2019 @ 20:47:
Hier ook (geimpregneert) hout, ligt al 4 jaar nu.
[Afbeelding]

[Afbeelding]

Heb je voor mij ook een foto van de schroefjes waarmee je de panelen hebt vastgezet aan het hout? Iets met een ringetje stel ik me zo voor?

[klump4u]

Hurkihurkibang schreef op zaterdag 15 juni 2019 @ 15:18:
[...]


Heb je voor mij ook een foto van de schroefjes waarmee je de panelen hebt vastgezet aan het hout? Iets met een ringetje stel ik me zo voor?

Inderdaad een draadschroef met een ring (plaatje), ik had ze zwart gespoten maar dat is niet zon succes geweest, maar van onder zie ik dat toch niet, ik heb ze 2 jaar geleden verplaatst van ZO naar ZZW, helling is 15 graden. Ik heb bij de Gamma een rubber tegel gekocht en die in stukjes gesneden en die onder het hout bevestigd zodat het vocht weg kan.


Kopse kant een stukje CV buis ertussen zodat het plaatje niet kantelt.




Zo liggen ze nu dus

[de Peer]

Hurkihurkibang schreef op zaterdag 15 juni 2019 @ 15:15:
[...]


Dat met die betonnen voetjes is slim, de afwatering van mijn dak is niet optimaal (lees: er blijft altijd een plas water liggen die moet verdampen voordat hij weg is). Een paar betonnen voetjes om het hout relatief droog te houden lijkt me handig.

En dan zie ik dat je aan de onderkant geen lat hebt, is de constructie zo sterk gebleven door het gewicht en de panelen die er op liggen? Gewoon 2 schroeven op de kopse kant en je bent klaar? Lijkt me zo wiebelig.

Dat was idd de reden. Hier blijft ook wel eens water op het dak staan en op deze manier raakt het hout niet door en door nat. Daarnaast is het gewicht meer verdeeld zodat de houten balken niet teveel in het bitumen prikt.

Het wiebelt totaal niet. Echt heel stevig. De panelen zitten goed geklemd en het geheel is daardoor heel stabiel. Het ontleent zijn stevigheid aan het totale bouwwerk

[klump4u]

Hurkihurkibang schreef op zaterdag 15 juni 2019 @ 15:08:
Ok jongens, de panelen zitten nog in een container maar komen binnenkort aan. (https://www.sun-solar.nl/...-btw-in-juli-op-voorraad/)

Nu zat ik aan deze omvormer te denken: https://www.solar-bouwmarkt.nl/gw3600d-ns.html
Flinke overkill voor nu, maar voorbereid op een toekomst met meer panelen het dak op.

Nu vraag ik mij af, hoe ga ik die 9 panelen aansluiten?

• 4 om 5? kan dat?
• of allemaal in 1 string van 9?
• Of 3 strings van 3? Of kan dat weer niet.

Graag jullie input, die is weer allemaal nieuwe koek voor mij

Omvormer is geen overkill, je hebt 9 panelen van 370 wp is totaal 3330 wp, je zou nog met de 3000 versie uit kunnen.
Panelen alle 9 in een string aansluiten want 9 x 36 watt is het dichts bij de ideale 360v wat de omvormer graag heeft.

[Hurkihurkibang]

@klump4u thnx voor de info, en bedankt voor de goeie foto's! Ik ga kijken wat ik opbreng zonder optimizers, de schaduw komt er langzaam op vanaf een uur of 18:00. Hoopte dak ik de 9 panelen om de beurt in rijen van 3 (parallel) in sterkte kon laten afnemen, maar die vlieger gaat dus niet op. We gaan het zien, eerst installeren en dan meten en vergelijken met de buren

@de Peer Aha, rubberen tegels kopen en zelf betonnen tegeltjes maken dus En heb je verder nog last van het houtwerk dat uitzet of krimpt? Lijkt me iets om ook rekening mee te houden? Of valt dat mee?

[de Peer]

Hurkihurkibang schreef op zaterdag 15 juni 2019 @ 22:32:
@klump4u thnx voor de info, en bedankt voor de goeie foto's! Ik ga kijken wat ik opbreng zonder optimizers, de schaduw komt er langzaam op vanaf een uur of 18:00. Hoopte dak ik de 9 panelen om de beurt in rijen van 3 (parralel) in sterkte kon laten afnemen, maar die vlieger gaat dus niet op. We gaan het zien, eerst installeren en dan meten en vergelijken met de buren

@de Peer Aha, rubberen tegels kopen en zelf betonnen tegeltjes maken dus En heb je verder nog last van het houtwerk dat uitzet of krimpt? Lijkt me iets om ook rekening mee te houden? Of valt dat mee?

Ik kocht die steentjes (geen beton overigens) gewoon voor 30 ct per stuk bij de bouwmarkt. Hout uitzetten is bij mij minimaal. Denk wel enkele millimeters dus wel beter om te zorgen dat ze goed geklemd zitten met grote schroeven die de panelen ook nog vast houden bij een lichte verschuiving. Bij een schans zitten ze sowieso in 2 richtingen vast want elk paneel zit aan meerdere zijden vast.

Ik heb gewoon rubberen matjes van 10 bij 10cm gekocht voor ook iets van 30ct per stuk dacht ik hij een online shop. Wel met een minimale afname maar ze zijn ook best handig voor andere projectjes

[ Voor 8% gewijzigd door de Peer op 15-06-2019 22:41 ]

[Hurkihurkibang]

Beste @Lardman @klump4u @de Peer @CodeIT @japieb

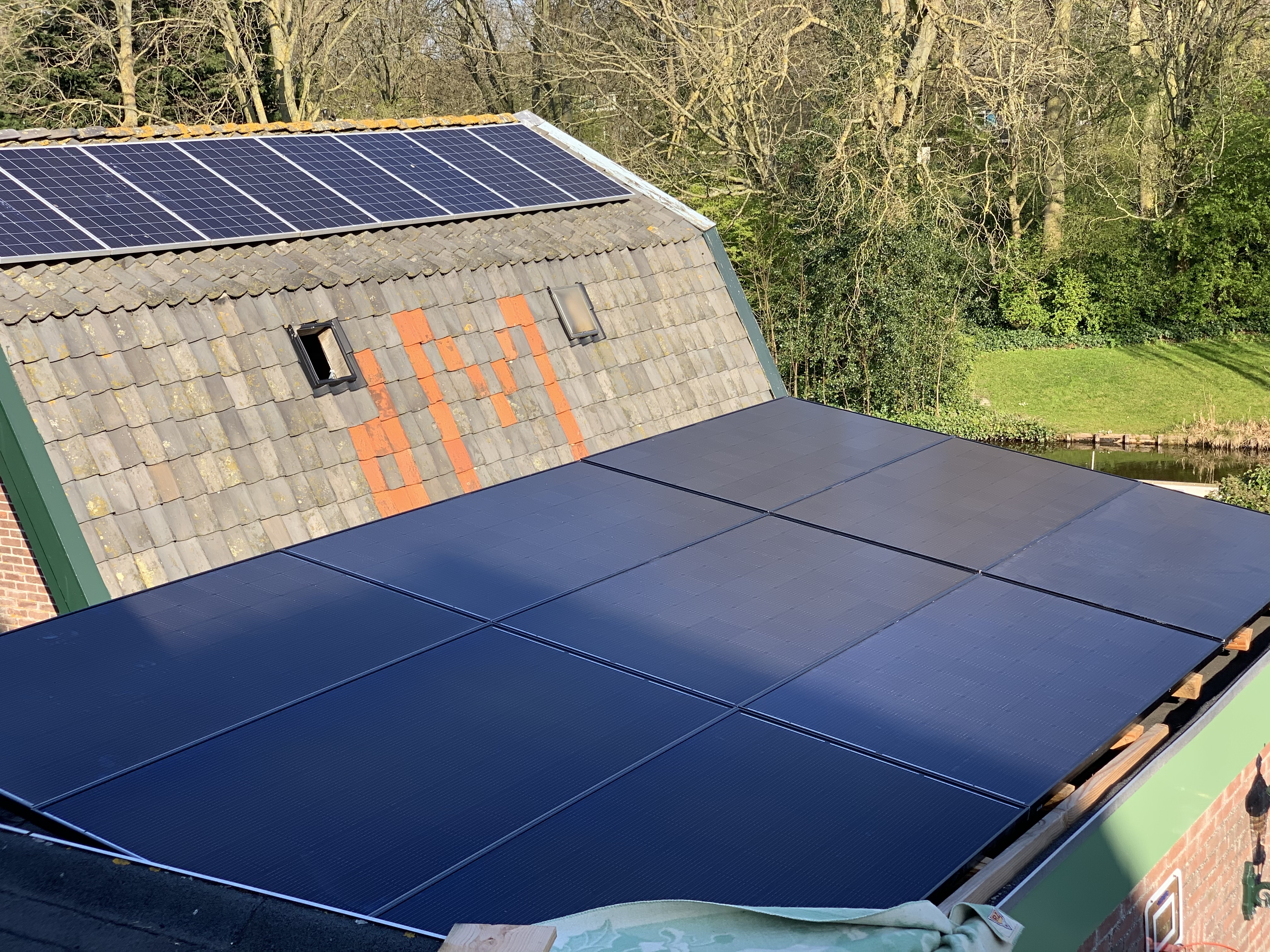

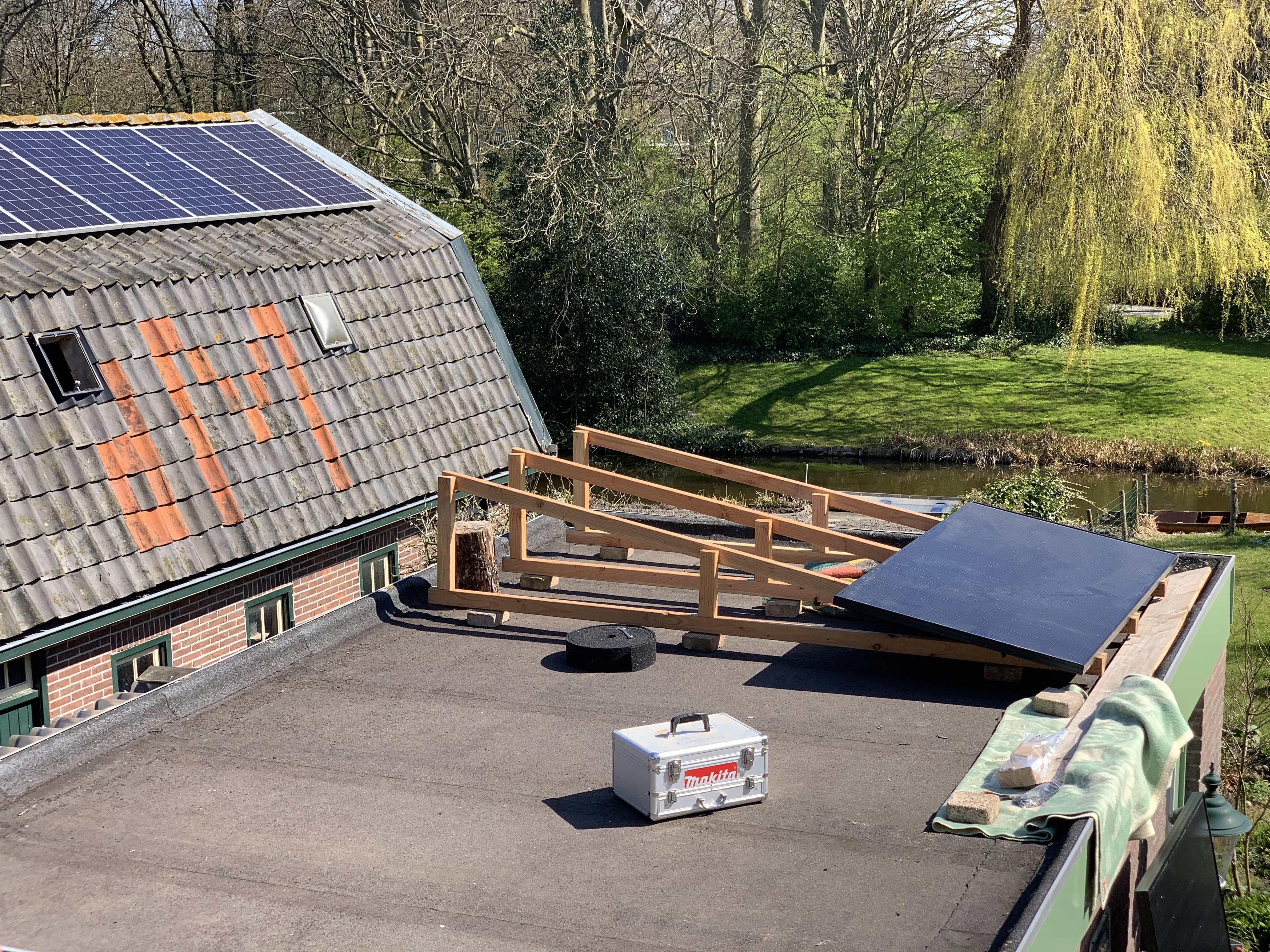

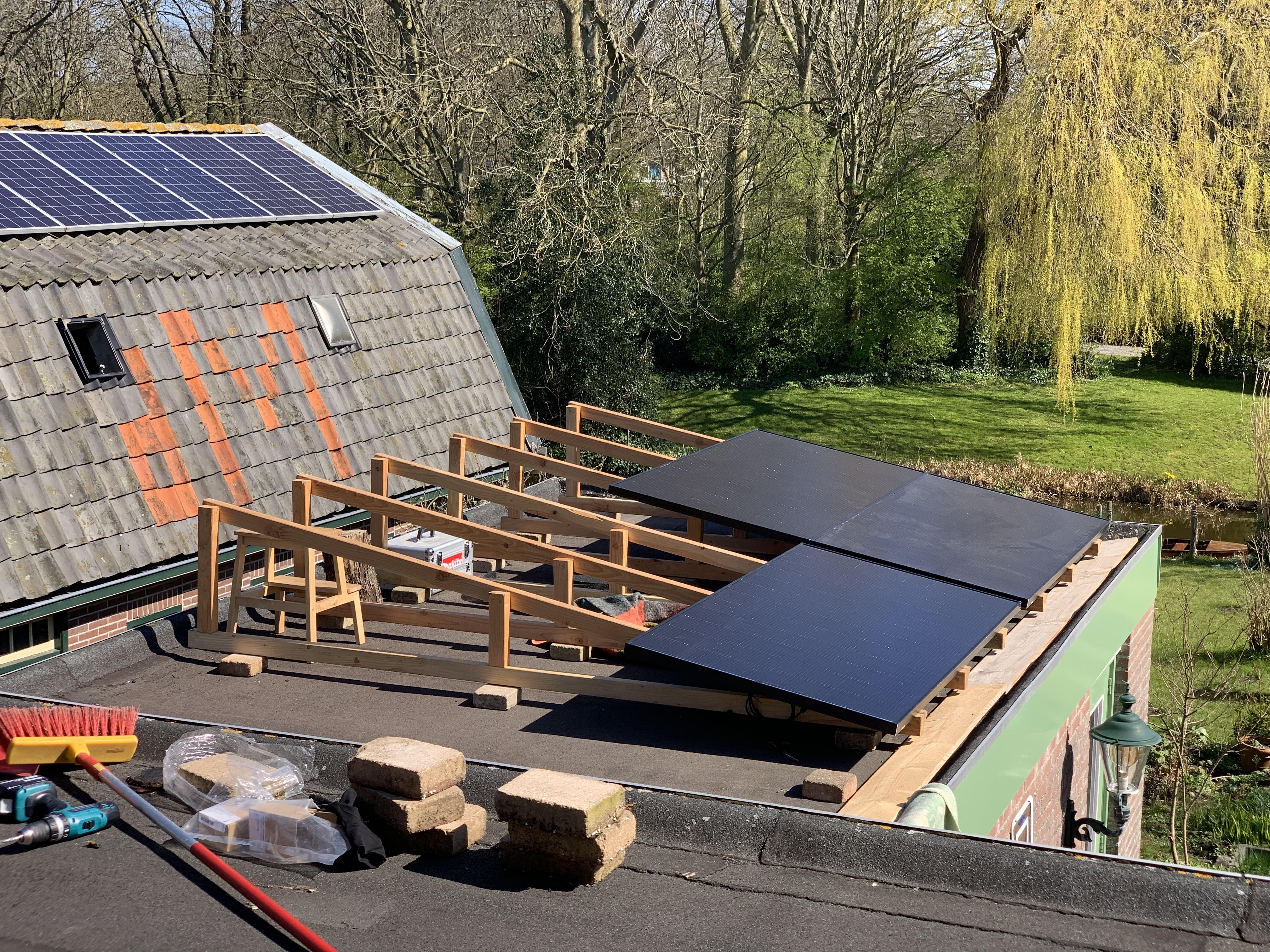

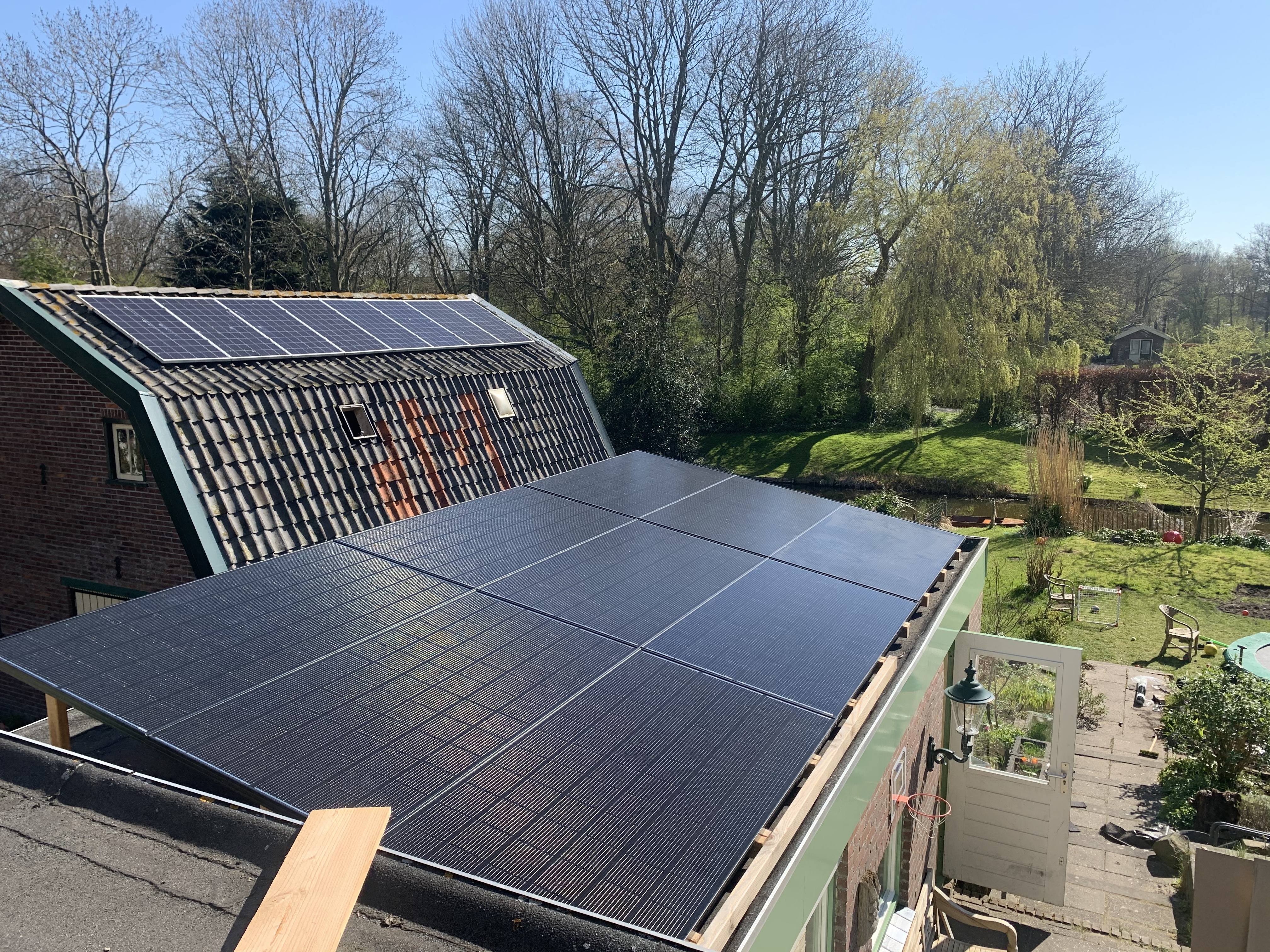

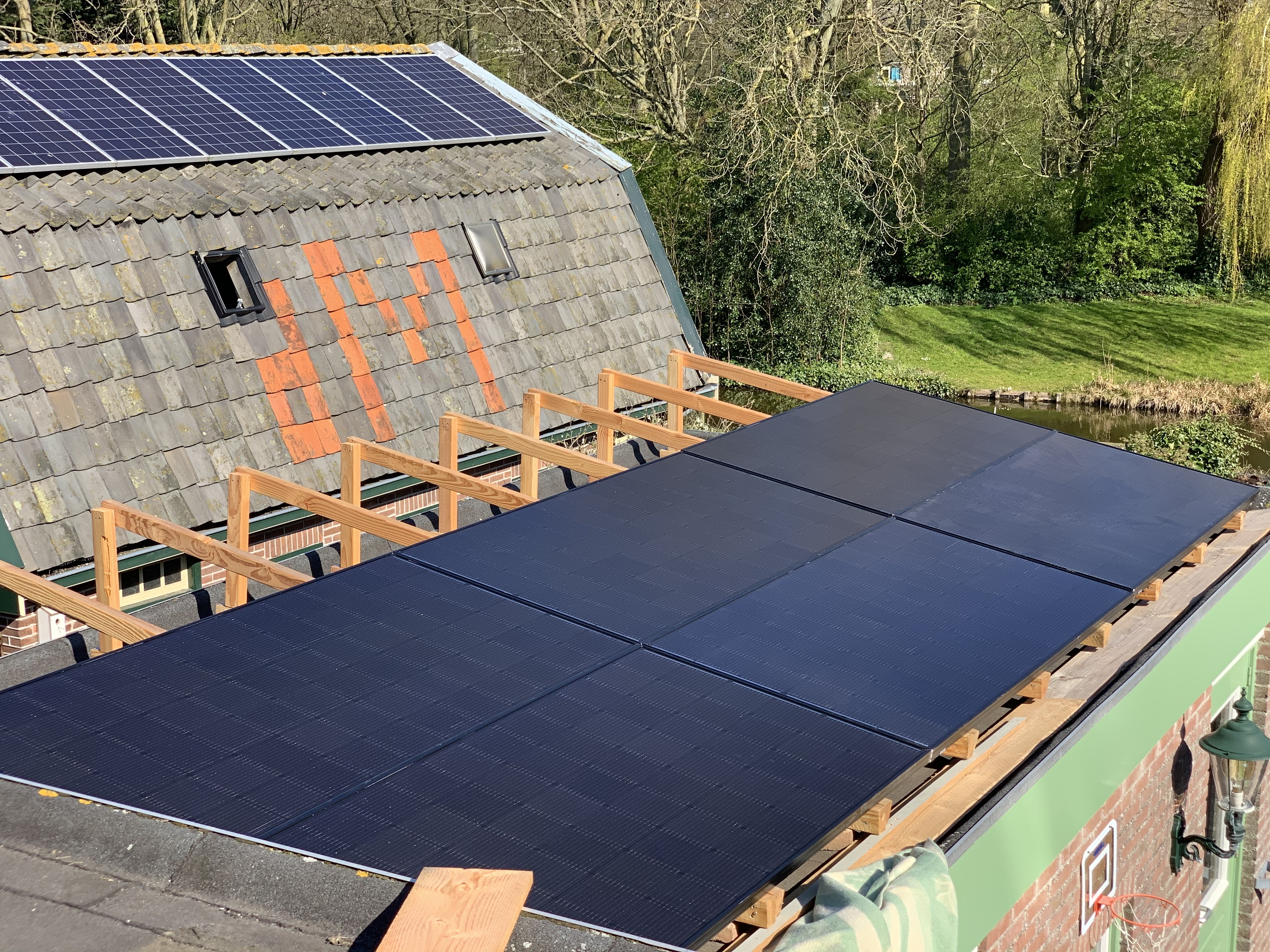

Mag ik jullie normaal heel hartelijk bedanken voor jullie inspiratie alweer bijna een jaar geleden. De winter kwam voor mij te snel en heb zodoende de panelen nog een winter in de schuur gezet. Nu liggen ze eindelijk op het dak! Wat een beauty's!!! Dan nu dus de beloofde foto's:














Nu heb ik nog 1 laatste beetje hulp nodig. Ik ga ze waarschijnlijk op een Goodwe GW3000-XS aansluiten. Ik heb begrepen dat ik de daar gewoon in serie op moet zetten (enige optie ook bij deze omvormer natuurlijk).
Welke kabels en koppelstukjes en zekeringen heb ik nog nodig om het geheel aan te sluiten op de stoppenkast? Hopende op jullie inzichten

[de Peer]

Hurkihurkibang schreef op woensdag 8 april 2020 @ 13:27:
Beste @Lardman @klump4u @de Peer @CodeIT @japieb

Mag ik jullie normaal heel hartelijk bedanken voor jullie inspiratie alweer bijna een jaar geleden. De winter kwam voor mij te snel en heb zodoende de panelen nog een winter in de schuur gezet. Nu liggen ze eindelijk op het dak! Wat een beauty's!!! Dan nu dus de beloofde foto's:
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Nu heb ik nog 1 laatste beetje hulp nodig. Ik ga ze waarschijnlijk op een Goodwe GW3000-XS aansluiten. Ik heb begrepen dat ik de daar gewoon in serie op moet zetten (enige optie ook bij deze omvormer natuurlijk).
Welke kabels en koppelstukjes en zekeringen heb ik nog nodig om het geheel aan te sluiten op de stoppenkast? Hopende op jullie inzichten

toon volledige bericht

Ziet er mooi uit!
Ga je nog ballast toevoegen of de zijkanten dichttimmeren tegen de wind?

[Lardman]

30mA alamat 16a in je meterkast , dan van daar uit 3*4 kwadraat kabel als je kunt naar de omvormer. Omvormer gebruik je mc4 stekkers en 4 kwadraat Solar kabels voor, mocht je geen mc4tang hebben kun je mc4 stekkers kopen die je zonder tang kunt gebruiken. Als ook dat geen optie is kun je kabels met de stekkers er al aan kopen, maar dan heb grote gaten in het dak nodig.

Succes met aansluiten!

[ericplan]

de Peer schreef op woensdag 8 april 2020 @ 13:30:
[...]


Ziet er mooi uit!
Ga je nog ballast toevoegen of de zijkanten dichttimmeren tegen de wind?

@Hurkihurkibang Ik zou zeggen allebei. En snel. Zonder ballast is zo’n systeem binnen de kortste keren een prooi van de wind. Dat is zonde van je panelen en het werk.

[Hurkihurkibang]

Lardman schreef op woensdag 8 april 2020 @ 20:34:
30mA alamat 16a in je meterkast , dan van daar uit 3*4 kwadraat kabel als je kunt naar de omvormer. Omvormer gebruik je mc4 stekkers en 4 kwadraat Solar kabels voor, mocht je geen mc4tang hebben kun je mc4 stekkers kopen die je zonder tang kunt gebruiken. Als ook dat geen optie is kun je kabels met de stekkers er al aan kopen, maar dan heb grote gaten in het dak nodig.

Succes met aansluiten!

Ok, daar gaat hij dan, omvormer is binnen!

Hier een afbeelding van mijn stoppenkast:



Is het nu de bedoeling dat ik die grijze kabel van mijn Goodwe meteen naar de stoppenkast gaat en op een alamat 30mA 16A aardlekautomaat aansluit? Zo te zien is er nog een slot vrij, daar mag hij gewoon in? Ik moet eerst even heel zeker weten dat het goed is wat ik ga doen, want dit wil ik niet verprutsen

[Hurkihurkibang]

ericplan schreef op woensdag 8 april 2020 @ 20:39:
[...]

@Hurkihurkibang Ik zou zeggen allebei. En snel. Zonder ballast is zo’n systeem binnen de kortste keren een prooi van de wind. Dat is zonde van je panelen en het werk.

De opstelling is bijna 6 graden stijl, ligt redelijk uit de wind (achter het huis en iets lager dan de uitbouw, op het schuurtje dus). Toch niet onverstandig om EN te verzwaren EN dicht te timmeren. De planken liggen klaar! Het kan tegenwoordig namelijk echt flink stormen. Nu even niet, maar in januari/februari hebben we nu al genoeg meegemaakt

[DePalm]

Hurkihurkibang schreef op woensdag 8 april 2020 @ 13:27:
Beste @Lardman @klump4u @de Peer @CodeIT @japieb

Mag ik jullie normaal heel hartelijk bedanken voor jullie inspiratie alweer bijna een jaar geleden. De winter kwam voor mij te snel en heb zodoende de panelen nog een winter in de schuur gezet. Nu liggen ze eindelijk op het dak! Wat een beauty's!!! Dan nu dus de beloofde foto's:
[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Nu heb ik nog 1 laatste beetje hulp nodig. Ik ga ze waarschijnlijk op een Goodwe GW3000-XS aansluiten. Ik heb begrepen dat ik de daar gewoon in serie op moet zetten (enige optie ook bij deze omvormer natuurlijk).
Welke kabels en koppelstukjes en zekeringen heb ik nog nodig om het geheel aan te sluiten op de stoppenkast? Hopende op jullie inzichten

toon volledige bericht

Beste, leuke opstelling. Hoe zijn de panelen bevestigd op het frame? Dat is me niet echt duidelijk...

[Joris-Jansen]

DePalm schreef op maandag 30 januari 2023 @ 07:59:
[...]

Beste, leuke opstelling. Hoe zijn de panelen bevestigd op het frame? Dat is me niet echt duidelijk...

Waarschijnlijk zijn de panelen niet meer bevestigd, want TS is uit de lucht, haha. Ziet eruit alsof de panelen niet vastgemaakt zijn. Zie geen beugels zitten...

[Hurkihurkibang]

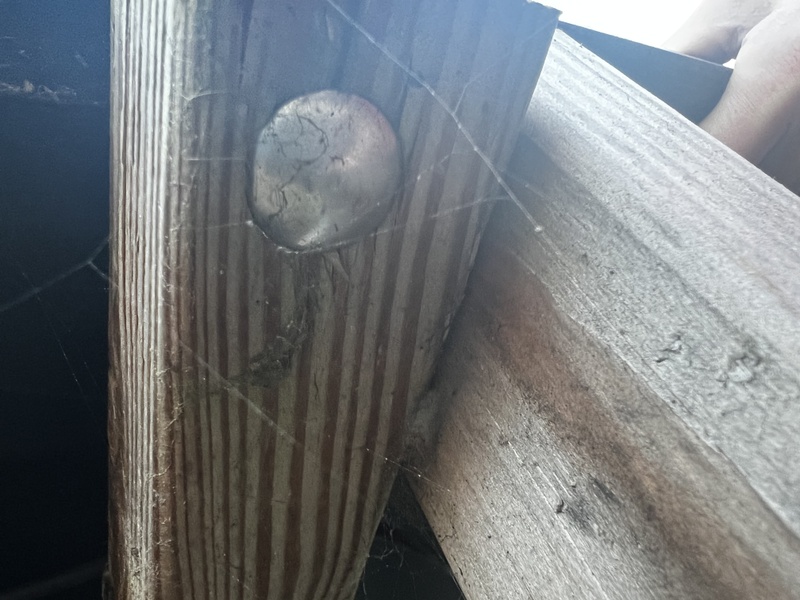

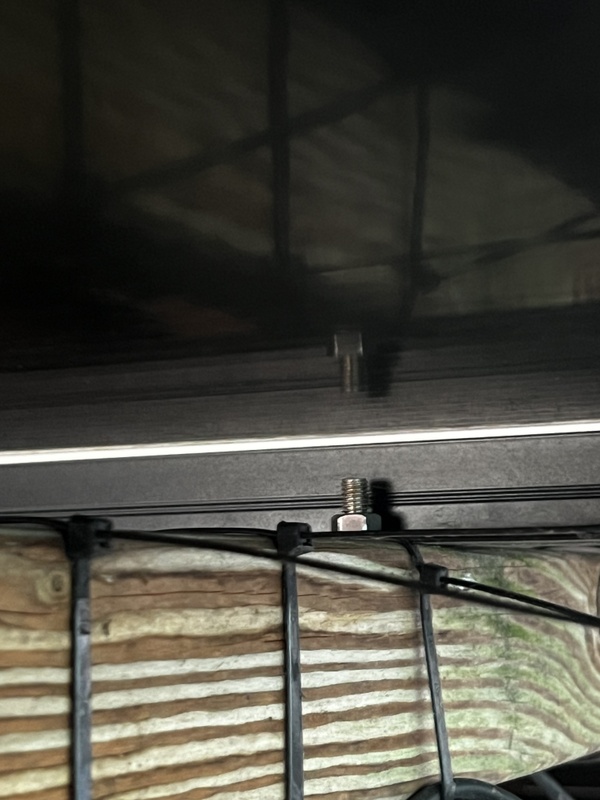

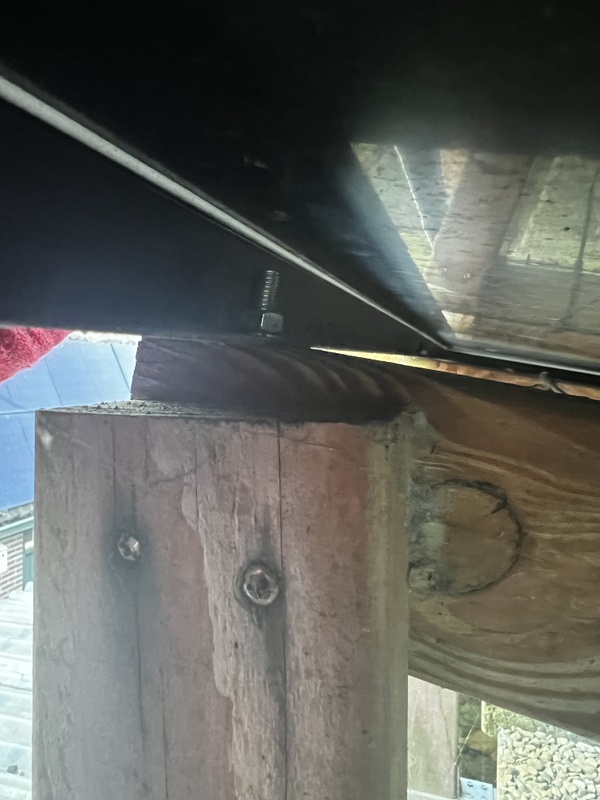

Ze zitten aan de onderkant vast. Er zitten in de panelen gaten in de rand, aan de onderkant. Daar heb ik bouten doorheen gedaan, en door het hout. Zit erg goed vast, ligt er al een paar stormen en jaren. En ik loop er ook af en toe over. Ik zal kijken of ik een foto kan maken

[Hurkihurkibang]

[Hurkihurkibang]

Ik weet even niet uit mijn hoofd hoeveel bouten het per paneel zijn (6 gok ik)
