te repareren? -- Z68 extreme3 connector defect

[Nico95]

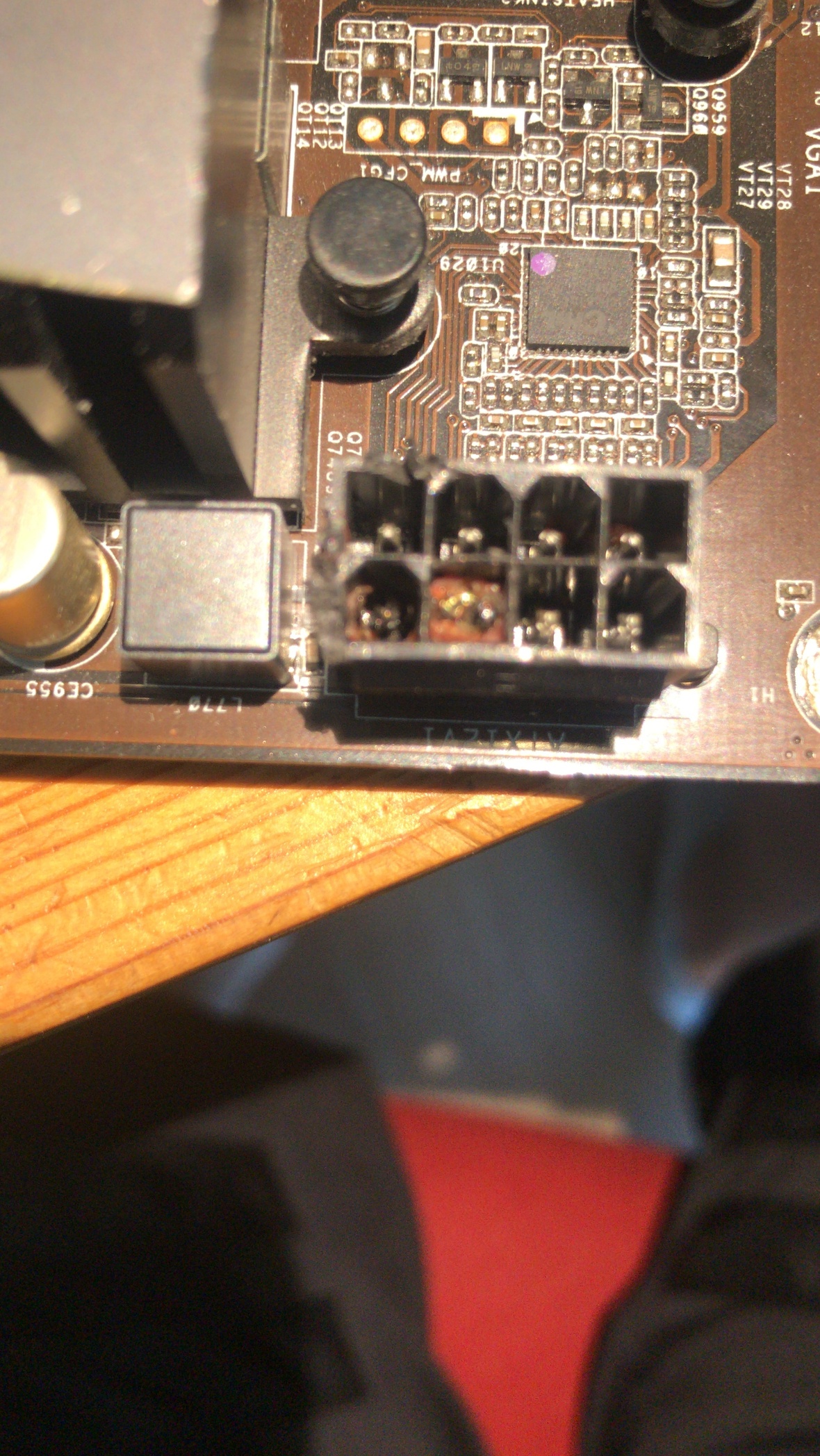

Door een defecte voeding is de 9 pin ATX aansluiting op mijn mobo deels verbrand.. is het mogelijk om hier een nieuwe aansluiting aan de solderen? zo ja, iemand suggesties voor waar dit kan?

[ Voor 20% gewijzigd door Nico95 op 01-06-2019 15:45 ]

[Verwijderd]

Ja is mogelijk, de vraag is een beetje of er nog meer stuk gegaan tijdens het doorfikken.

Ik zou even google op bv printplaat reparatie.

[Nico95]

dat is de grote vraag inderdaad, maar als dit redelijk betaalbaar te doen is is dat uit te sluiten , ik ga zoeken, bedankt

[NoFearCreations]

Foto van de achterkant is ook belangrijk, om te zien hoe het gesoldeerd zit.

[analogworm]

Nico95 schreef op zaterdag 1 juni 2019 @ 15:50:
dat is de grote vraag inderdaad, maar als dit redelijk betaalbaar te doen is is dat uit te sluiten , ik ga zoeken, bedankt

Uhm, voordat je kosten nog moeite bespaard om een connector op je mobo te fixen, zou ik toch even andere hardware regelen om de overige componenten te testen. Genoeg stroom door je connector om plastic te smelten betekent dat er ook door de rest van je pc ergens een te hoge stroom heeft gelopen.. met alle mogelijke gevolgen van dien.

[Nico95]

NoFearCreations schreef op zaterdag 1 juni 2019 @ 15:55:
Foto van de achterkant is ook belangrijk, om te zien hoe het gesoldeerd zit.

[ Voor 21% gewijzigd door Nico95 op 01-06-2019 16:06 ]

[Nico95]

alles behalve de processor is reeds uitgesloten. mits dit niet te veel kost is dit ook mijn enige manier om de processor weer te testen

analogworm schreef op zaterdag 1 juni 2019 @ 15:55:
[...]


Uhm, voordat je kosten nog moeite bespaard om een connector op je mobo te fixen, zou ik toch even andere hardware regelen om de overige componenten te testen. Genoeg stroom door je connector om plastic te smelten betekent dat er ook door de rest van je pc ergens een te hoge stroom heeft gelopen.. met alle mogelijke gevolgen van dien.

[aawe mwan]

Het kan meevallen: dit probleem ontstaat vaak niet door kortsluiting, maar juist doordat de contacten niet goed genoeg contact maakten. Ook bij de normale stroom ontstaat er dan hitte in de connector en daar kunnen ze niet tegen.

Maar aan de andere kant kan het ook tegenvallen: door de warmte kan de printplaat vanbinnen stuk gaan, waardoor er een kortsluiting komt tussen de lagen in de printplaat waar de spanning op staat. Dat krijg je alleen gerepareerd als je het echt wilt.

Op jouw foto's lijkt de schade wel mee te vallen, maar gezien het uurloon in Nederland is het repareren waarschijnlijk niet de moeite waard als het hier gaat om een vrij standaard moederbord.

[analogworm]

aawe mwan schreef op zaterdag 1 juni 2019 @ 16:09:
Het kan meevallen: dit probleem ontstaat vaak niet door kortsluiting, maar juist doordat de contacten niet goed genoeg contact maakten. Ook bij de normale stroom ontstaat er dan hitte in de connector en daar kunnen ze niet tegen.

Maar aan de andere kant kan het ook tegenvallen: door de warmte kan de printplaat vanbinnen stuk gaan, waardoor er een kortsluiting komt tussen de lagen in de printplaat waar de spanning op staat. Dat krijg je alleen gerepareerd als je het echt wilt.

Op jouw foto's lijkt de schade wel mee te vallen, maar gezien het uurloon in Nederland is het repareren waarschijnlijk niet de moeite waard als het hier gaat om een vrij standaard moederbord.

Daarop inhakend, misschien staat er wel een tweedehandsje op de V&A voor een mooie prijs.

@Nico95 Goed man dat je die dingen al uitgesloten hebt.

[Nico95]

iemand die wellicht weet of het een normale 'simpele' soldeerverbinding is, enkel aan de onderzijde? of zal er ook in interne lagen van het moederbord gesoldeerd zijn?

[Nosmo.]

Dat maakt voor het (de-)solderen niets uit.

[dragonhaertt]

Nico95 schreef op zaterdag 1 juni 2019 @ 16:12:
iemand die wellicht weet of het een normale 'simpele' soldeerverbinding is, enkel aan de onderzijde? of zal er ook in interne lagen van het moederbord gesoldeerd zijn?

Het zit ook vast aan de middenlagen, maar het hele gaatje is geleidend, van boven tot onder. Dus dat maakt inderdaad niks uit.
Gewoon te solderen, al zal losmaken wat lastig kunnen zijn als je hier geen ervaring mee hebt.

[NoFearCreations]

Als je een andere connecter kan vinden stelt dat niet zo heel veel voor.

[DukeBox]

Je kan natuurlijk ook gewoon de plug afknippen van je PSU, draden vertinnen en die er dan insteken en solderen. Of je gebruikt een EPS verleng kabel als je PSU niet wilt afknippen.

[johnkeates]

De connector zelf is niet zo lastig, elke electronicaboer verkoopt wel ATX EPS 12V Molex sockets.
Probleem zit hem in het solderen; iedereen denkt vaak: oh, dat kan mijn loodgietersijzer ook wel, en dan branden ze complete koperbanen weg. Of iemand gaat het met een 20W basic-bitch ijzer proberen, en dan stroomt al je energie gewoon weg naar de ground planes.

Dit moet je met een preheater doen, en dan met een ijzer met grote massa op ~320°C doen, en vooraf eerst het tin mengen met lood om dat überhaupt los te krijgen zonder de via's er uit te trekken. De onderste plane is vast GND, maar de +12V plane zit waarschijnlijk ook middenin ergens. Als je je via sloopt kan je dat dus ook gaan patchen, en niet met mod wire maar met dezelfde dikte die in de stekker gaat. En vooraf de split pennen afknippen. Hell, al het plastic wegknippen en pin voor pin werken zou beter zijn.

[ Voor 6% gewijzigd door johnkeates op 01-06-2019 16:53 ]

[Nico95]

kan hem nu prima helemaal kapot knippen voor het lossolderen, stekker is toch kapot, misschien wel net zo makkelijk

[-The_Mask-]

Het is niet echt duidelijk op de foto te zien, foto is nogal wazig. Maar als alleen het plastic wat beschadigd is hoef je natuurlijk niet perse iets te vervangen. Testen kan even goed met een ligt beschadigde connector.

Het probleem lijkt mij trouwens niks te maken hebben gehad met een zogenaamde defecte voeding. Ziet er gewoon uit als slecht contact.

[ Voor 23% gewijzigd door -The_Mask- op 01-06-2019 17:01 ]

[Nico95]

het probleem is dat er een deel van de stekker van de voeding, inclusief nog een pin, vast gesmolten zit in de aansluiting van het moederbord, ik heb de stekker van de voeding kapot moeten knippen om hem eraf te krijgen

[DukeBox]

Nico95 schreef op zaterdag 1 juni 2019 @ 17:53:
het probleem is dat er een deel van de stekker van de voeding, inclusief nog een pin, vast gesmolten zit in de aansluiting van het moederbord, ik heb de stekker van de voeding kapot moeten knippen om hem eraf te krijgen

Waarom soldeer je die draden dan niet gewoon eerst aan de pins vast ? Kan je tenminste eenvoudig testen of alles nog werkt. Zo ja kan je het altijd nog netter maken.

[Nico95]

die pin die vast zit is door het afgebroken stuk stekker slecht toegankelijk, maar het is inderdaad geen raar idee!

[popie]

je kan ook met een 4 pin connector eerst de mobo proberen

[Nico95]

zat een 4 pin aan, juist de zijde waar de 4 pin in moet is defect

[Nico95]

update: ze leeft weer, een nieuwe stekker solderen did the trick. het lossolderen viel niet mee, aansolderen zo klaar!
