Hoi allemaal!
Een beejte over mijzelf, ik heb het altijd leuk gevonden om iets zelf in elkaar te zetten. Daarnaast lurk ik al jaren op tweakers. Maar deze simpele build wil ik graag delen met jullie. Verder nog wat van mijn oudere projecten zijn, garagedeur schakelaar bedienbaar vanaf je telefoon of webbrowser, een desktop computer gebouwd in het bureau. Nog wat projectjes waar ik mee bezig ben is rolluiken die aan de stand van de zon dichtgaan en mijn eigen nixie-buis klok. Voor dat laatste is de software bijna af en moet alleen nog het pcb design gedaan worden, de breadboard prototype is al werkend!
Als jullie een van de projecten interessant lijken laat het mij weten dan kan ik daar misshien ook een topic over starten en mijn ervaringen delen.
Dus nu het keyboard!
Eerst heb ik alle onderdelen besteld op chinese Taobao en die dan naar mij laten versturen.
Dit is wat ik heb gehaald:
-PCB om je switches op te solderen. XD84
-Switches. Outemu Ice purple switches in 62g en 68g (84 stuks)
-Stabilizers. Originele PCB mount cherry stabilizers
-LEDs. 1.8mm paars in mijn geval. Wie houdt nou niet van een mooi kleurtje? (84 stuks)
-Keycaps. Mijn keuze was gevallen op Ducky PBT doubleshot keycaps, dit is een probleempje voor de xd84 je ziet later in de post waarom.
Klik op de thumbnails voor fullsize!
Stap 1,

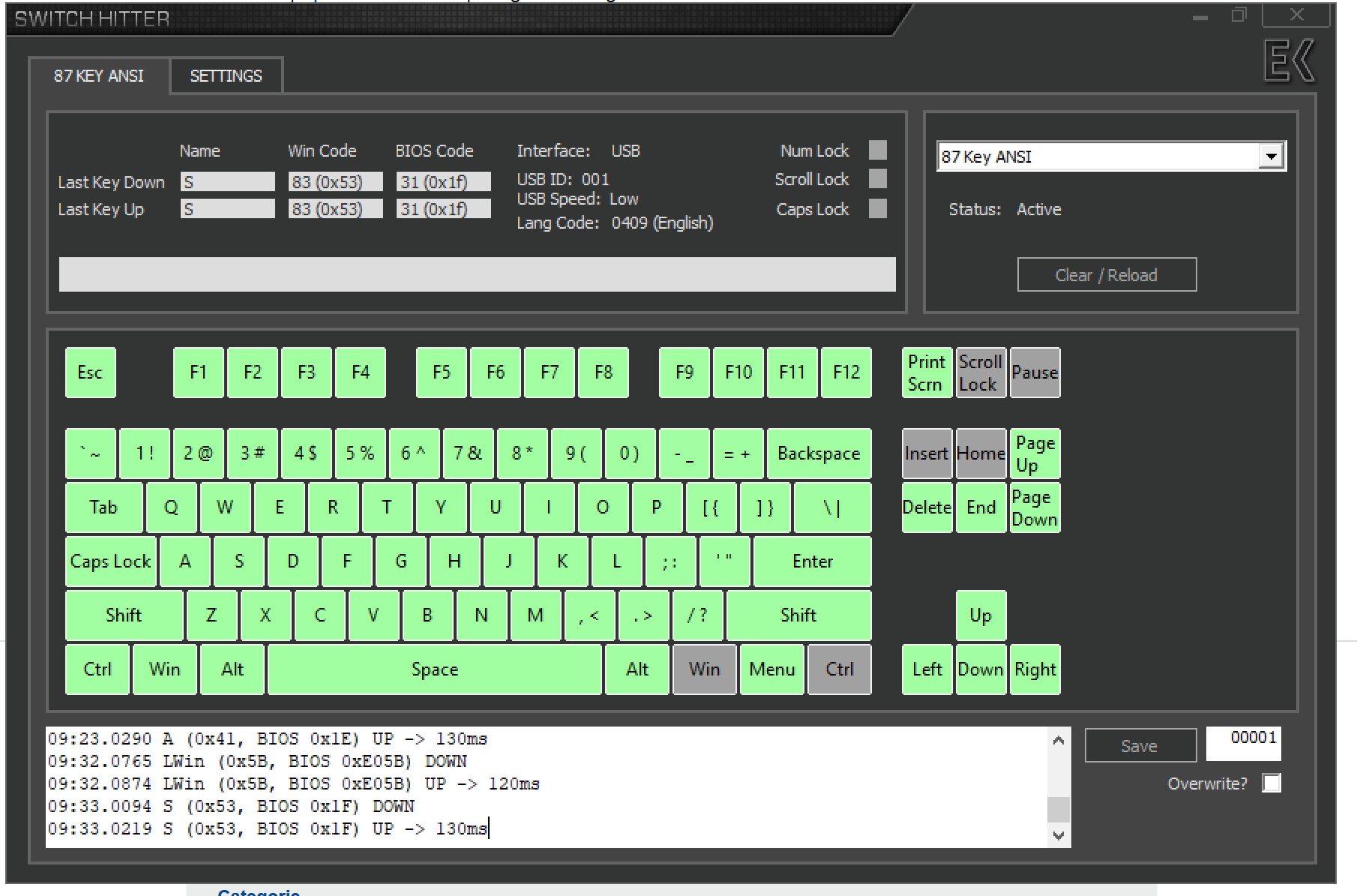

Je hebt alles ontvangen en om je zelf heel veel moeite te besparen ga je eerst alles testen. Nu ben ik lui en raad ik aan om alleen de pcb te testen. Zou toch jammer zijn dat je alle switches er weer uit kan halen omdat je een defect PCB hebt, daarintegen als 1 switch of LED kapot is, is die gemakkelijk te vervangen. Het testen doe je met EK switch hitter, hier te vinden: https://www.majorgeeks.com/files/details/switch_hitter.html en kan er als volgt uit zien
Stap 2 (optioneel),
Je gaat switches en/of je stabilizers luben voor extra smooth gevoel. Ik heb geen ervaring met het eerste maar er zijn tal youtube guides zoals deze. Voordat ik mijn stabilizers ging luben heb ik ze eerst geklipt. Internet leert dat er voetjes zijn die de impact moeten verzachten, maar hierdoor krijg je een appelmoessig gevoel als je hem naar beneden drukt, en ik moet toegeven dat ik wel echt een verschil merk.

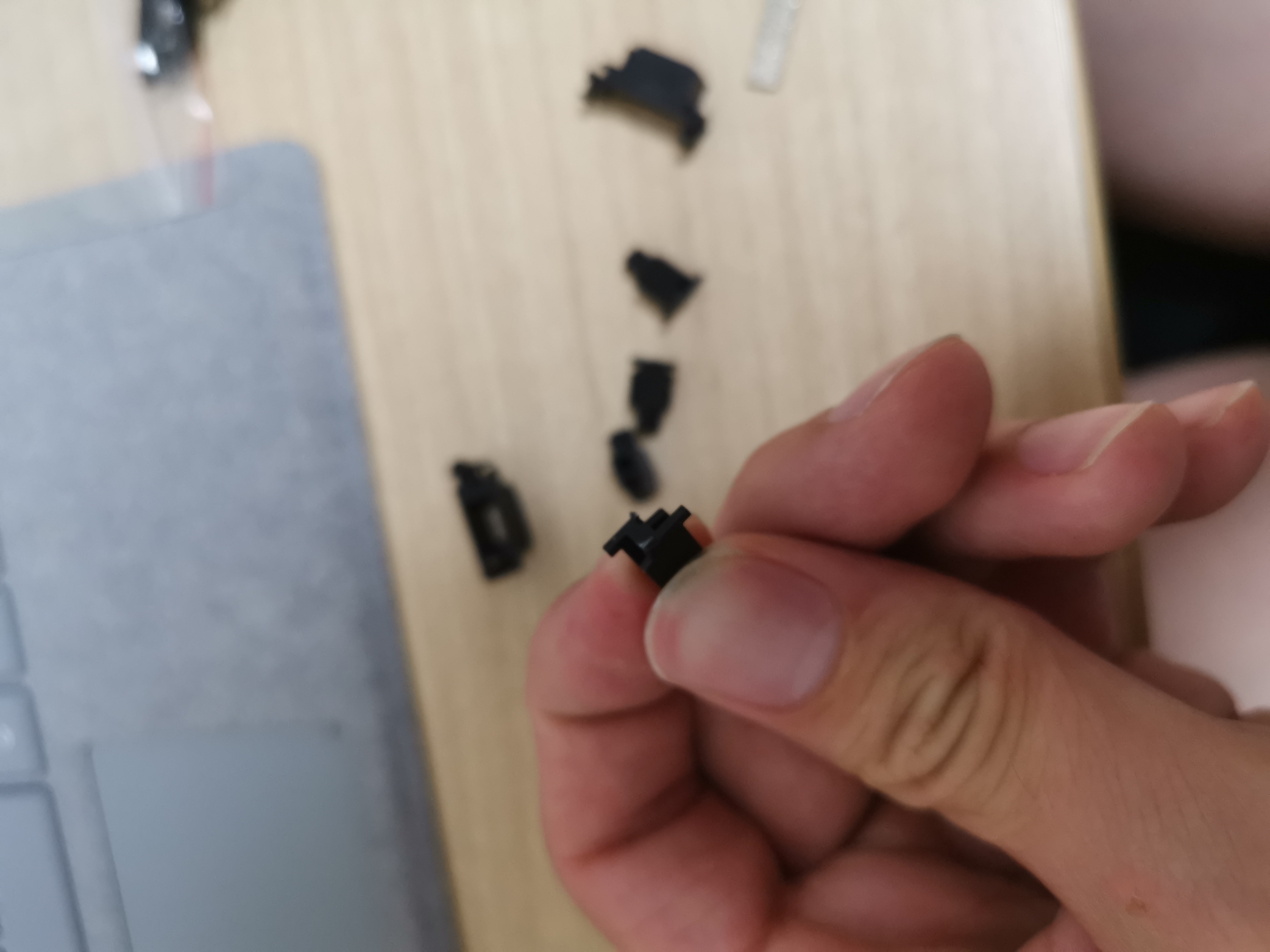

Je doet dit door deze twee voetjes weg te knippen, ik heb dit gewoon gedaan met een schaar. Het resultaat ziet er als volgt uit.

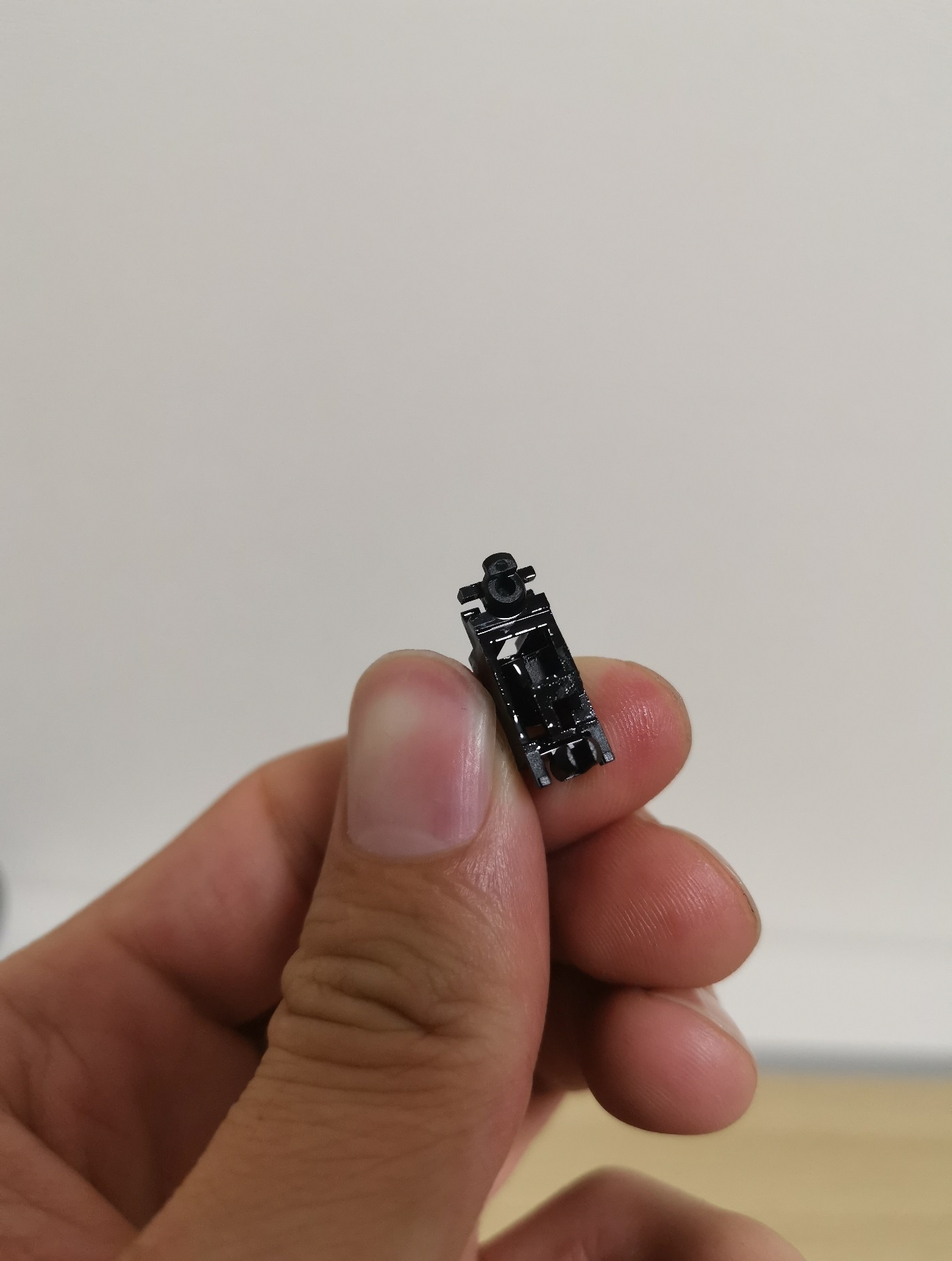

Dan ga je de switches luben, ik ga het wiel niet opnieuw uitvinden, dus ik stuur jullie door naar de guide die ik heb gebruikt. Hij legt ook meteen uit hoe je hem inelkaar klikt. Na wat olie of smeer krijg je zoiets:
Stap 3,

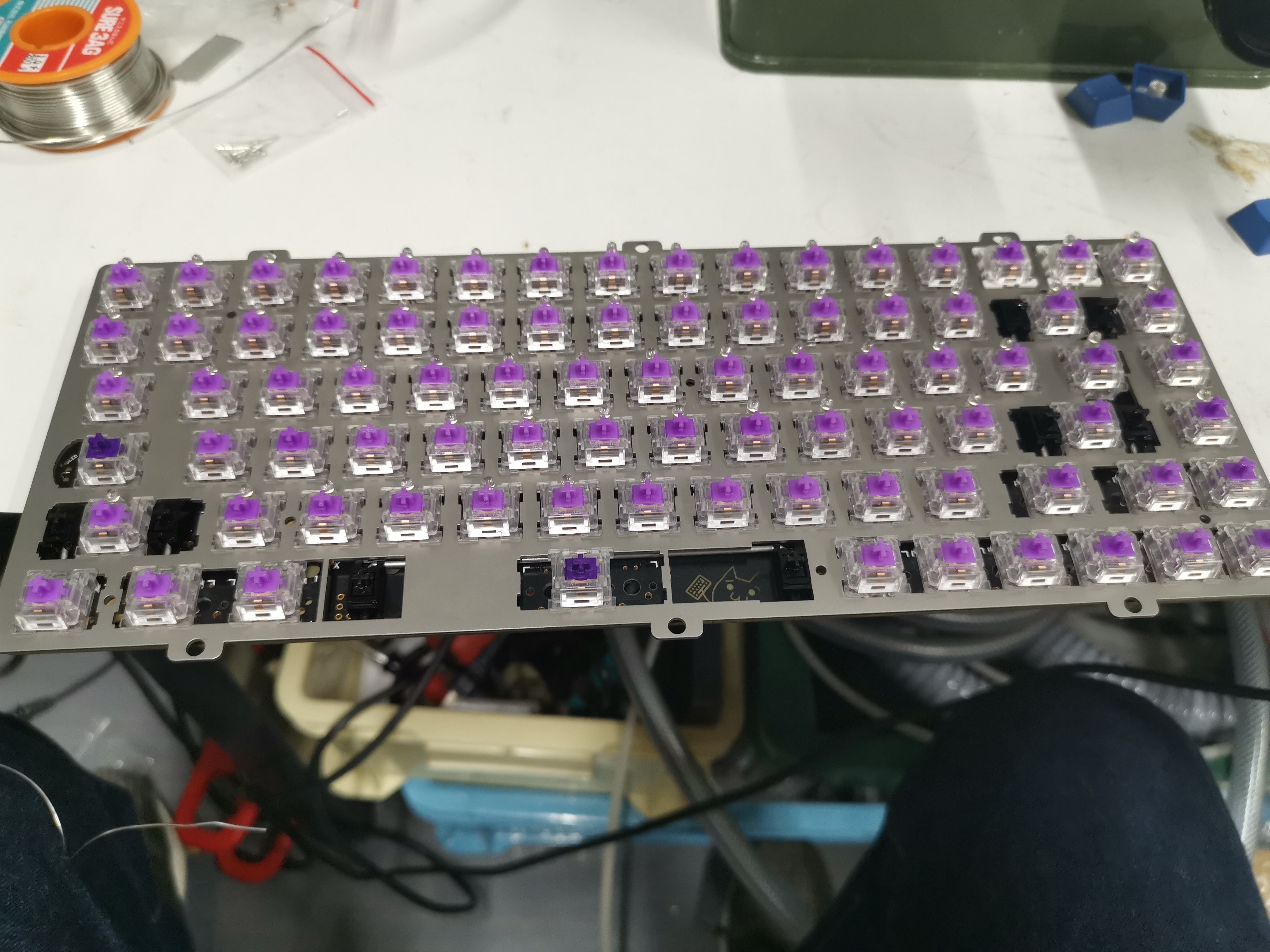

Je gaat de switches monteren. Het handigst is om eerst alle hoeken, en dan verspreid switches te monteren. Dit is belangerijk want deze druk je allemaal individueel aan zodat je zeker weet dat je plaat en switch strak zitten. Daarna kan je alle switches er gewoon in klikken en aan 1 stuk door solderen.

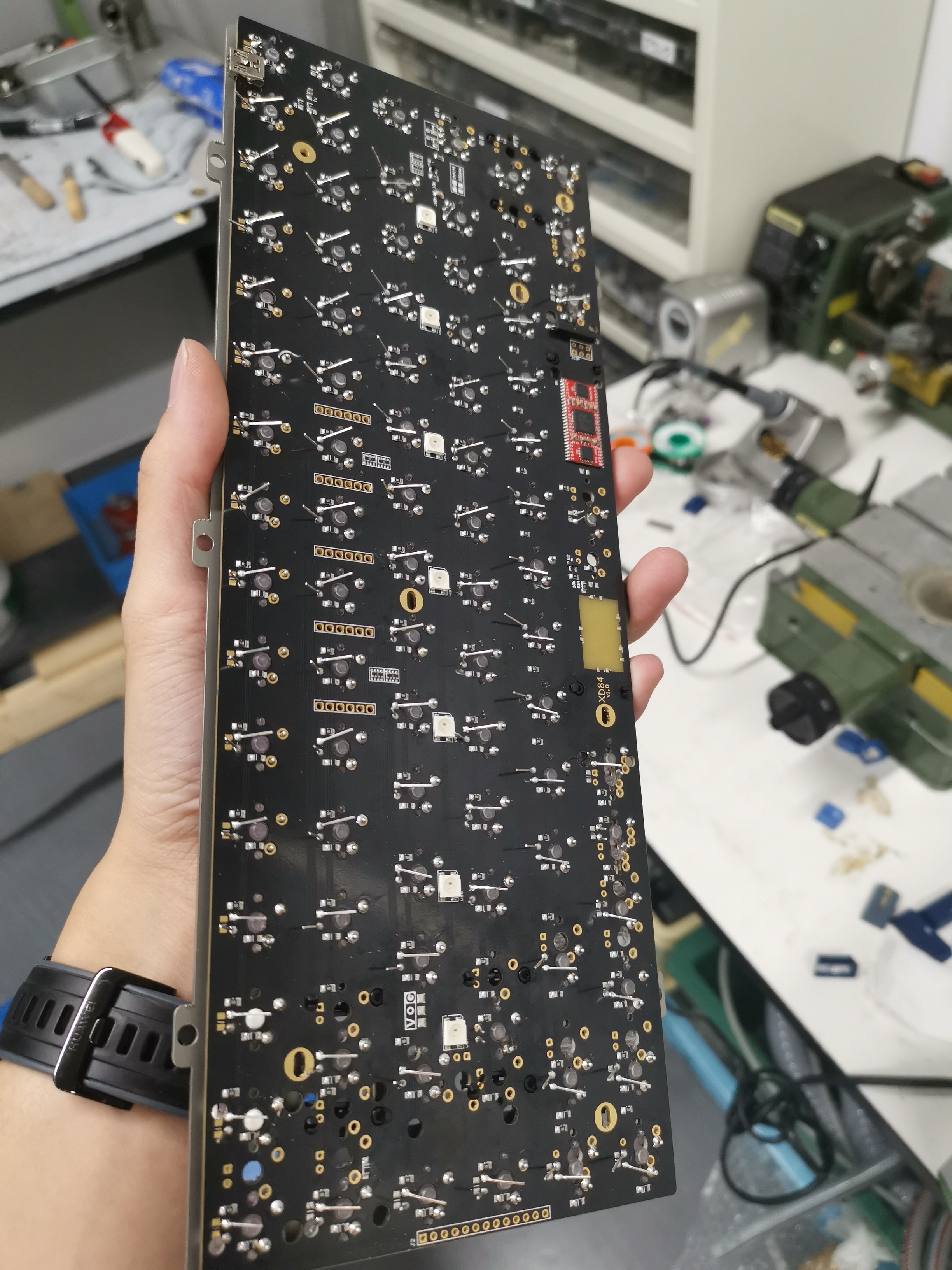

(Optioneel) heb je leds er in, mijn techniek is alle leds er in rij voor rij. De benen beetje buigen, ik buig ze naar 2 verschillende kanten, bijvoorbeeld lange poot naar mij toe en de andere van mijn af. Dit zorgt er voor dat de LED er niet uitvalt als je het bord omdraait om te solderen. Zoeits dus:
Als alles gesoldeerd is kort je de LED poten af met flush cutters.

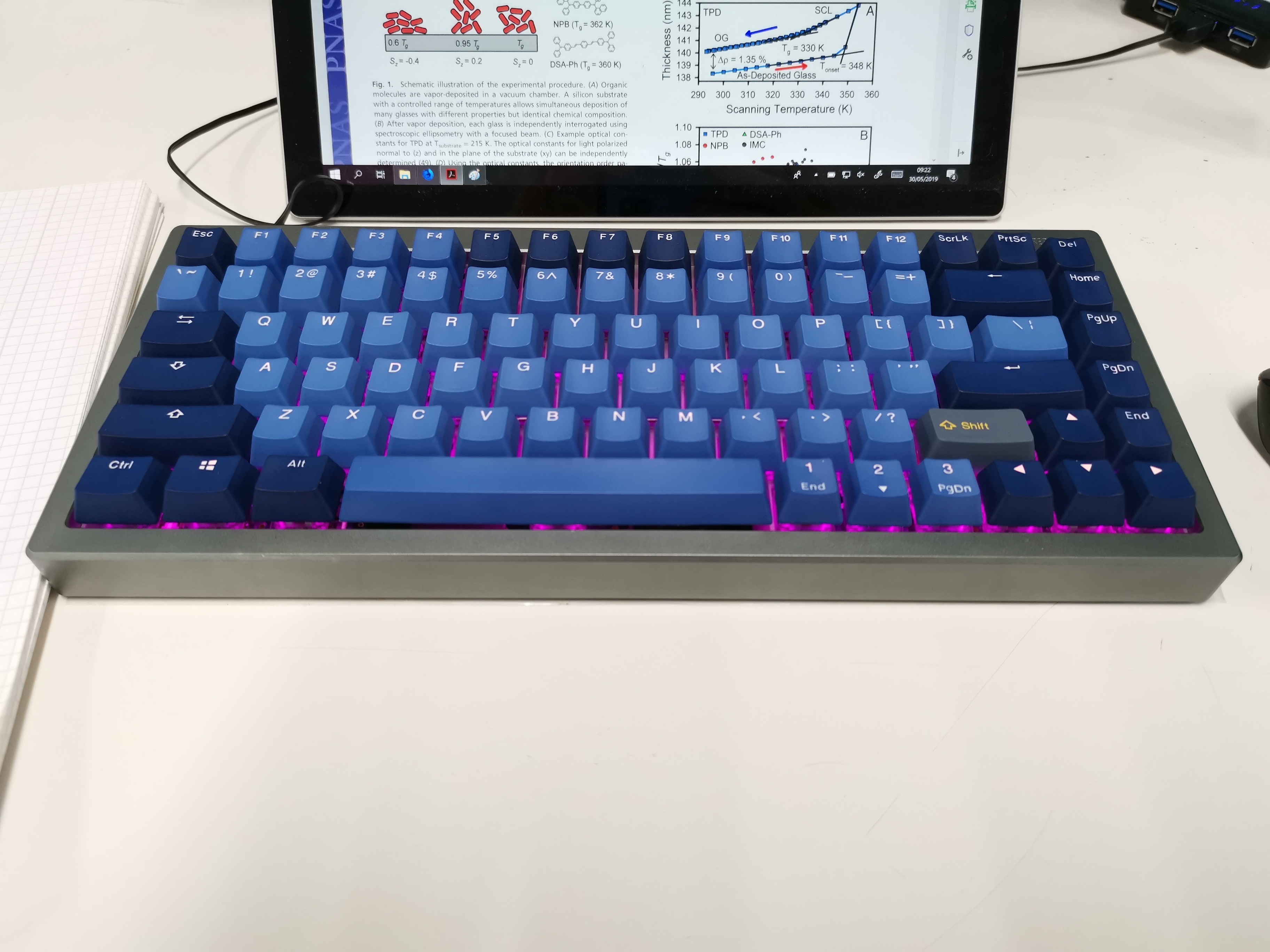

Nog een mooie shot van voren:
Stap 4,
Je checkt of alles werkt naar behoren weer met EK switch hitter dan doe je de keycaps er op en hier manifisteert mijn probleem. De modifiers zijn best speciaal op dit keyboard, de linker shift is 1.75u en de rechter alt, fn, ctrl zijn 1u groot terwijl die meestal gelijk zijn aan de linker buren (1.25u). Ook komt er bij kijken dat de hoogtes van een aantal toetsen nou niet zo lekker zit vanwege het originele cherry A profiel.
In mijn geval ga ik nieuwe keycap set zoeken die wel past, ik had deze keycap set eigenlijk gekocht om mijn ducky 1087 te upgraden.

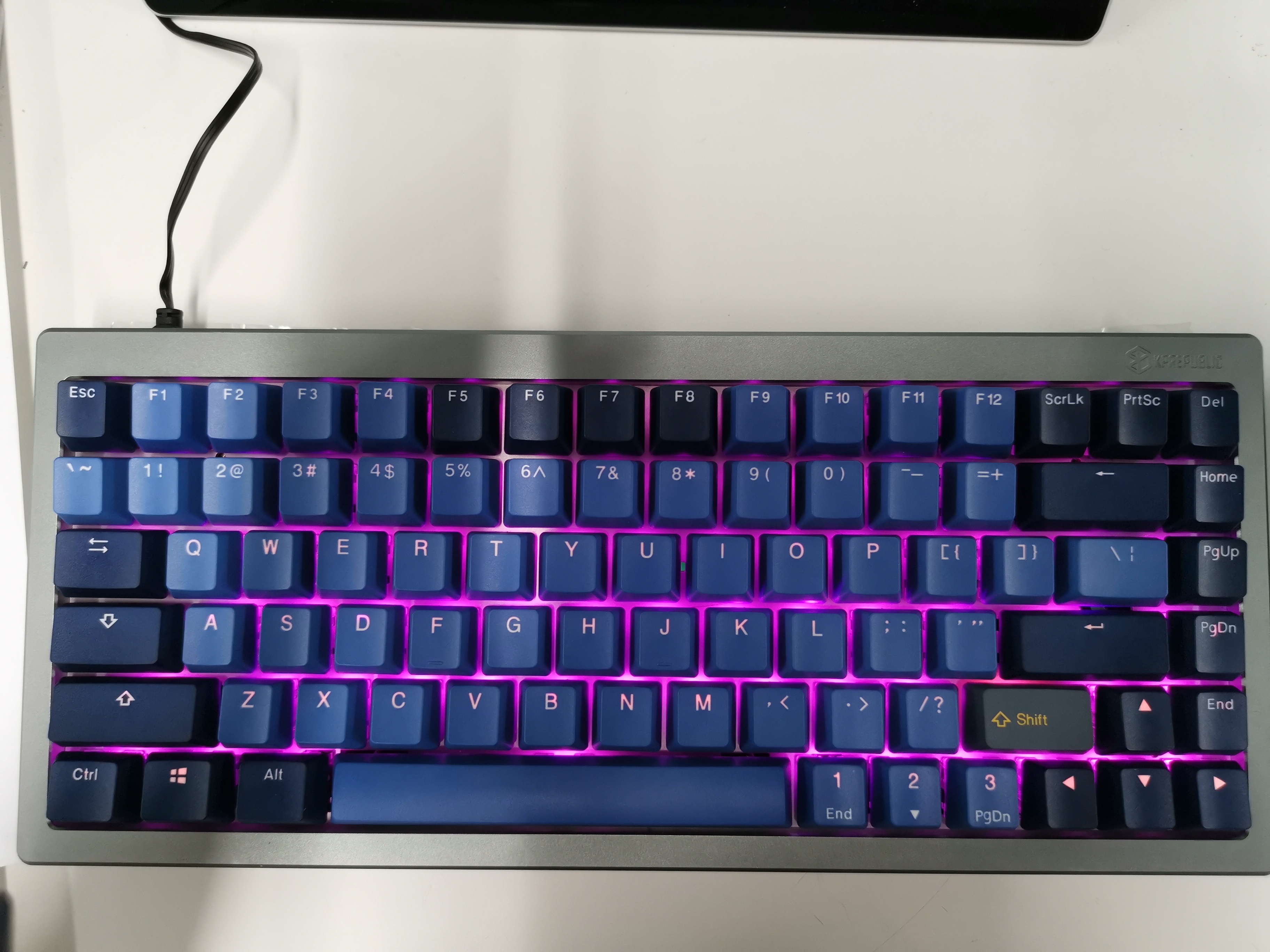

Uiteindelijk is het dit geworden, inmiddels heb ik al wel tijdelijk een 1.75u shift er in zitten, ik zal de foto updaten in het weekend en misschien geluid opnemen met mijn telefoon maar ik verwacht er niet al te veel van.
Ook zit er eigenlijk een backglow op die is niet al te sterk, er zijn witte PCB in de omloop met 2 LED strips voor de backglow. Foto's komen nog!
Ik hoop voor de toekomstige xd84 eigenaren dat dit geholpen heeft!
