Nest Hello Beltrafo installeren met stroomkabel?

[Tim14ww]

Hi guys,

Ik heb een Nest Hello gekocht, voor welke ik zoals te lezen in andere topics een 24V beltrafo nodig heb inplaats van de 8V trafo die ik nu in huis heb. Ik heb een nieuwe beltrafo besteld en wilde mijn oude beltrafo zojuist vervangen door deze nieuwe, echter heb ik een probleem:

Mijn oude baltransformator zit in mijn meterkast aangesloten via een busboard. Ik heb dus geen 220V kabels die ik aan kan sluiten op mijn nieuwe baltransformator. Een 24V beltrafo met busboard aansluiting heb ik niet kunnen vinden, dus ik weet niet zo goed wat te doen.

Nu kwam ik op het geweldige idee om de beltrafo gewoon in de meterkast te hangen maar een stekker (zo'n simpele van de Gamma, zie: https://www.gamma.nl/asso...t-snoer-2-meter/p/B554506) aan de nieuwe beltrafo te hangen en deze in het stopcontact in de meterkast te steken. Ik vroeg mij echter af of dit wel (brand)veilig is.

Ik ben al twee dagen aan het zoeken maar niemand lijkt mij verder te kunnen helpen, dus ik hoop dat iemand hier de gouden tip heeft.

De nieuwe beltrafo in kwestie is https://www.groepenkastbestellen.nl/EMAT-beltrafo-8V-12V-24V

Bedankt!

[ Voor 4% gewijzigd door Tim14ww op 21-05-2019 18:26 ]

[Xander]

Dat ligt aan de trafo die je besteld hebt... De meeste zijn bedoeld om in een behuizing in te bouwen en mag je niet zomaar los monteren. Als er een kapje bij zit om de aansluitingen af te schermen en er een voorziening is om het snoer op trek te ontlasten dan mag het wel.

edit:
Ik zie dat je de nieuwe trafo vermeld hebt in je edit. Met die mag het dus niet.

Als je een kast met busboard hebt dan heb je waarschijnlijk ook automaten met dubbele steekcontacten? Dan kun je zo op een bestaande groep een stukje bruin en een stukje blauw installatiedraad bijsteken. De trafo gewoon in plaats van de oude monteren, die 2 draadjes aansluiten en klaar.

Wel even de groep uitzetten natuurlijk of liever nog de hele kast uitschakelen.

[_ferry_]

En identiek draad gebruiken zodat het goed vast zit.

[Tim14ww]

Xander schreef op dinsdag 21 mei 2019 @ 18:32:
Dat ligt aan de trafo die je besteld hebt... De meeste zijn bedoeld om in een behuizing in te bouwen en mag je niet zomaar los monteren. Als er een kapje bij zit om de aansluitingen af te schermen en er een voorziening is om het snoer op trek te ontlasten dan mag het wel.

edit:
Ik zie dat je de nieuwe trafo vermeld hebt in je edit. Met die mag het dus niet.

Als je een kast met busboard hebt dan heb je waarschijnlijk ook automaten met dubbele steekcontacten? Dan kun je zo op een bestaande groep een stukje bruin en een stukje blauw installatiedraad bijsteken. De trafo gewoon in plaats van de oude monteren, die 2 draadjes aansluiten en klaar.

Wel even de groep uitzetten natuurlijk of liever nog de hele kast uitschakelen.

Super, bedankt voor je snelle reactie!

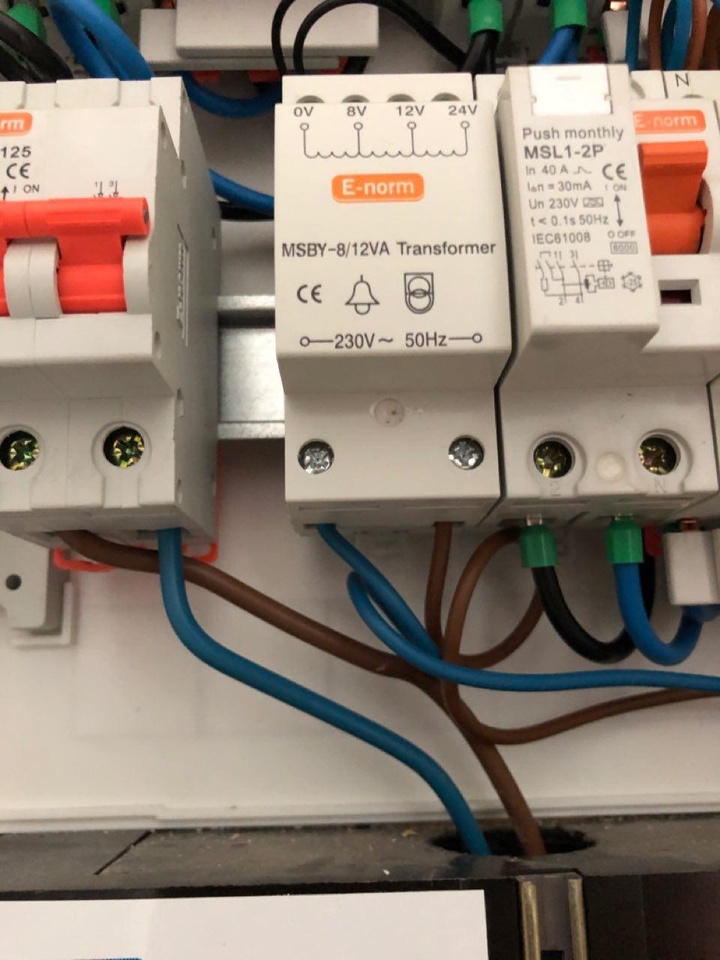

Dit is mijn huidige situatie:



Volgens mij zijn het inderdaad dubbele steekcontacten? Er zitten er in ieder geval van zowel de bruine als blauwe twee naast elkaar.

Zou ik in dit geval inderdaad gewoon installatiedraad in een leeg contact kunnen steken en kunnen verbinden met de nieuwe trafo? Zo ja, ik neem aan dat dit installatiedraad dan al goed is, maar ik wil het toch even zeker weten: https://www.gamma.nl/asso...-5-mm2-10-meter/p/B456932 en https://www.gamma.nl/asso...-bruin-10-meter/p/B456933

Edit: of zou iets in deze richting beter zijn? : https://www.gamma.nl/asso...-1x-blauw-20-cm/p/B306829

Super bedankt alvast weer

[ Voor 4% gewijzigd door Tim14ww op 22-05-2019 12:44 ]

[mkmi]

Hoi,

Ik overweeg ook een nest (of ring) te kopen en ik heb een vergelijkbare situatie (huidige beltrafo is 8v). Mag ik vragen of je ook de dragen van de trafo naar nest hebt vervangen of maak je gebruik van de bestaande draden die werden gebruikt bij de 8v?

[Xander]

Tim14ww schreef op woensdag 22 mei 2019 @ 12:11:
[...]


Super, bedankt voor je snelle reactie!

Dit is mijn huidige situatie:

[Afbeelding]

Oude trafo eruit klikken, nieuwe erin en aansluiten met draden dus.

Draad kun je achter de rail waar de automaten op zitten naar beneden doorvoeren. Is misschien wel een beetje proppen.

Zou ik in dit geval inderdaad gewoon installatiedraad in een leeg contact kunnen steken en kunnen verbinden met de nieuwe trafo? Zo ja, ik neem aan dat dit installatiedraad dan al goed is, maar ik wil het toch even zeker weten: https://www.gamma.nl/asso...-5-mm2-10-meter/p/B456932 en https://www.gamma.nl/asso...-bruin-10-meter/p/B456933

Ja dat is prima.

Natuurlijk wel blauw en bruin van dezelfde groep pakken. En kies een beetje een logische groep uit (bijvoorbeeld dezelfde als de contactdozen en verlichting in de hal), niet de aparte eindgroep van de wasmachine ofzo kiezen.

Edit: of zou iets in deze richting beter zijn? : https://www.gamma.nl/asso...-1x-blauw-20-cm/p/B306829

Nee die zijn te dik voor in de steekcontacten.

[ Voor 4% gewijzigd door Xander op 22-05-2019 18:07 ]

[Techneut]

Volgens mij wordt hier over iets supersimpels weer veel te moeilijk gedaan. Als het professioneel zoals het hoort met een vaste aansluiting op die meterkast een beetje problematisch is, ook als je de oude beltrafo verwijdert, dan is dat snoertje met stekker geen enkel probleem. Inderdaad is trekontlasting dan wel aan te bevelen, maar dat los je .gewoon op met een passend beugeltje. De afgebeelde stekker met randaarde is nergens voor nodig, een twee-aderig snoertje met zogenaamde eurostekker volstaat.

Niettemin lijkt het me na even kijken naar de foto sterk dat er zoveel vindingrijkheid nodig zou zijn na het verwijderen van de oude beltrafo.

[Tim14ww]

Xander schreef op woensdag 22 mei 2019 @ 18:05:
[...]

Oude trafo eruit klikken, nieuwe erin en aansluiten met draden dus.

Draad kun je achter de rail waar de automaten op zitten naar beneden doorvoeren. Is misschien wel een beetje proppen.

[...]


Ja dat is prima.

Natuurlijk wel blauw en bruin van dezelfde groep pakken. En kies een beetje een logische groep uit (bijvoorbeeld dezelfde als de contactdozen en verlichting in de hal), niet de aparte eindgroep van de wasmachine ofzo kiezen.

[...]

Nee die zijn te dik voor in de steekcontacten.

Even een update, ik heb gister eindelijk de tijd gehad om de beltrafo aan te sluiten met je tips, en het werkt perfect, de Nest Hello hangt inmiddels ook.

Duizendmaal dank!

[Rambolinie]

.

[ Voor 100% gewijzigd door Rambolinie op 27-09-2019 15:34 ]

[Techneut]

En Rambolinie is het verder een normale beltrafo met een 230V kant en een kant voor de beltrafo (8V, 12V of welke spanning dan ook)? M.a.w. die plus, min en nul, zijn dat extra klemmetjes? Ik ken zelf zo eentje niet helaas, hoe eenvoudig ook, het is geen dagelijkse kost voor me, dus weet ik niet wat er tegenwoordig allemaal te koop is. Maar ik kan er in dat geval eigenlijk niets anders van maken dan een alternatieve gelijkstroomaansluiting met een nul in het midden voor de helft van die spanning. Eén en ander moet dan volgens mij wel op het typeplaatje staan aangegeven met een schema erbij.

Of is het de enige secundaire aansluiting? Ook dan moeten de gegevens op dat plaatje staan, spanning, max. stroom en AC of DC. De meeste bellen werken ook zonder meer op gelijkspanning, maar er zijn er ook die beslist wisselspanning moeten hebben.

Edit:
Ik zie dat de vraag waarop ik reageerde verwijderd. Dus ,,,,,,,,,?

[ Voor 4% gewijzigd door Techneut op 27-09-2019 16:52 ]

[Rambolinie]

Techneut schreef op vrijdag 27 september 2019 @ 16:02:
En Rambolinie is het verder een normale beltrafo met een 230V kant en een kant voor de beltrafo (8V, 12V of welke spanning dan ook)? M.a.w. die plus, min en nul, zijn dat extra klemmetjes? Ik ken zelf zo eentje niet helaas, hoe eenvoudig ook, het is geen dagelijkse kost voor me, dus weet ik niet wat er tegenwoordig allemaal te koop is. Maar ik kan er in dat geval eigenlijk niets anders van maken dan een alternatieve gelijkstroomaansluiting met een nul in het midden voor de helft van die spanning. Eén en ander moet dan volgens mij wel op het typeplaatje staan aangegeven met een schema erbij.

Of is het de enige secundaire aansluiting? Ook dan moeten de gegevens op dat plaatje staan, spanning, max. stroom en AC of DC. De meeste bellen werken ook zonder meer op gelijkspanning, maar er zijn er ook die beslist wisselspanning moeten hebben.

Edit:
Ik zie dat de vraag waarop ik reageerde verwijderd. Dus ,,,,,,,,,?

Ik zal toch nog even reageren en een foto posten voor een ieder voor het aansluiten van een Nest Hello, inclusief een draadloze honeywell deurbel

Maar eerst antwoord op je opmerking

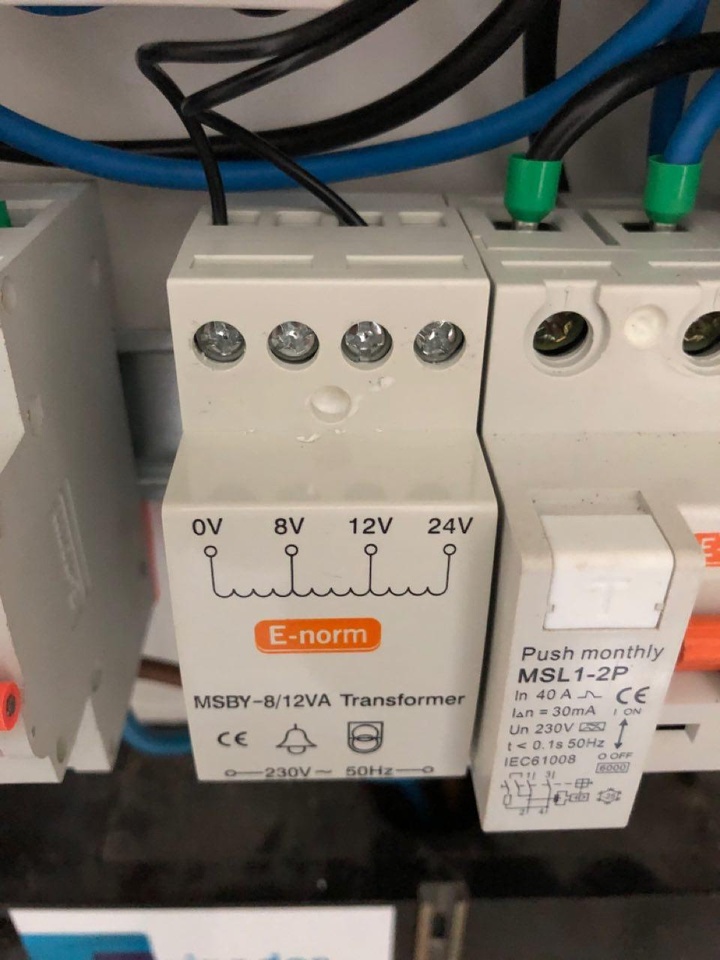

Onderaan sluit je de trafo gewoon aan met bruin en blauw, bovenop heb je inderdaad een 0 en respectievelijk 8, 12 en 24 volt.
daar sluit je uiteraard 1x de nul en uiteraard de 8,12,of 24 volt op aan..

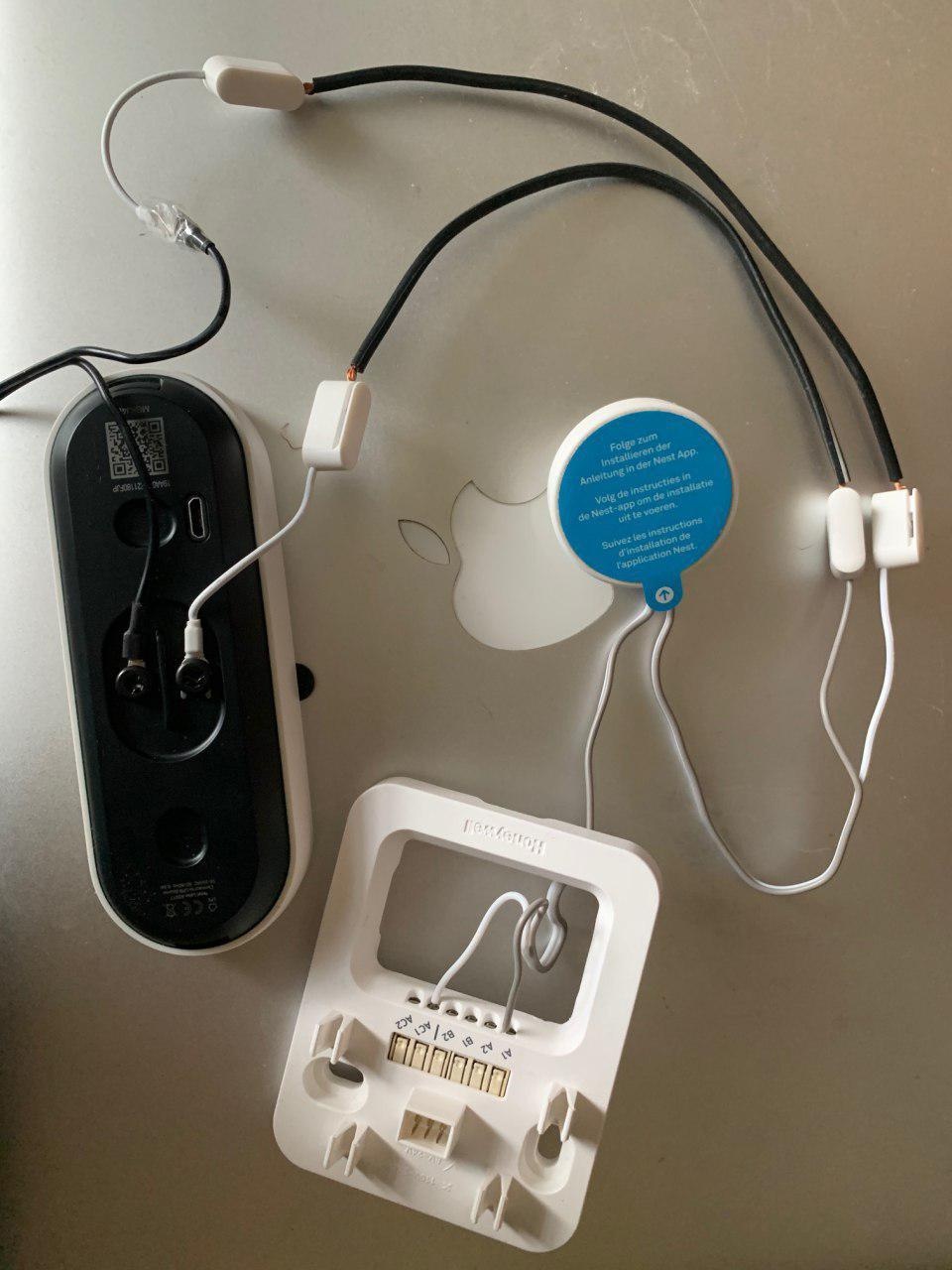

Dan nu het moooiste, een foto van hoe je de Nest moet aansluiten icm een draadloze deurbel van honeywell .. nergens een fatsoenlijke foto te vinden..

Maar hierbij een goeie foto, de zwarte draad links op de foto komt vanaf de trafo

[ Voor 5% gewijzigd door Rambolinie op 01-10-2019 16:41 . Reden: Thumbs werkten niet als je erop klikte ]

[Techneut]

Je had je bericht volledig verwijderd dus ik kan daar helemaal niets meer uit citeren. Maar ik herinner me wel dat je het had over een plus en min op die trafo. En daar zie ik helemaal niets van. Beetje verwarrend dat eerste bericht want ik zie alleen een gewone transformator met primair de netspanning en secundair naar keuze 5 - 8 - 12 - 24 V. AC wel te verstaan.

Verder moet ik je teleurstellen, ik ken die deurbel niet en heb er ook nog nooit een gezien. Ik vermoed dat hij zowel op AC als DC werkt, maar honderd procent zeker weet ik dat niet.

Edit
En inderdaad, zie onderstaande reactie, ik vermoed dat letterlijk niemand daar iets mee kan.

[ Voor 8% gewijzigd door Techneut op 06-07-2020 16:25 ]

[LittleKiller]

Rambolinie schreef op dinsdag 1 oktober 2019 @ 16:39:
[...]
[Afbeelding: Nest hello Bedrading]

Dit doet echt pijn aan mijn ogen.

[Rambolinie]

Techneut schreef op dinsdag 1 oktober 2019 @ 19:48:

Edit
En inderdaad, zie onderstaande reactie, ik vermoed dat letterlijk niemand daar iets mee kan.

Nou dat gaat meer over het “houtje touwtje werk“ van hoe de bekabeling aan elkaar zit.
Tis overigens geen foto van mijn situatie maar gevonden op het www

[EvertG]

Het frappante van dit alles, het wijzigingen van de beltrafo tbv een Nest Hello, is dat ik vorig jaarmijn Nest gewoon met de bestaande ABB 8V beltrafo heb verbonden en deze altijd probleemloos werkt.

[SA007]

Move naar DED, dit is domotica.

[Darth_Fedor]

EvertG schreef op maandag 6 juli 2020 @ 13:18:
Het frappante van dit alles, het wijzigingen van de beltrafo tbv een Nest Hello, is dat ik vorig jaarmijn Nest gewoon met de bestaande ABB 8V beltrafo heb verbonden en deze altijd probleemloos werkt.

Ik heb begrepen dat de "bel" functie dan wel werkt maar niet de Wifi connectie voor beeld. Daarvoor heb je 15~24 volt nodig. Het vreemde is dat de Hello met minder volt (15) lijkt te werken dan de Nest.

link: https://www.groepenkastbestellen.nl/EMAT-beltrafo-8V-12V-24V
=> Werkt kennelijk niet met de Nest volgens de beschrijving?

[Bakker1982]

Even iets oude topic omhoog schoppen.

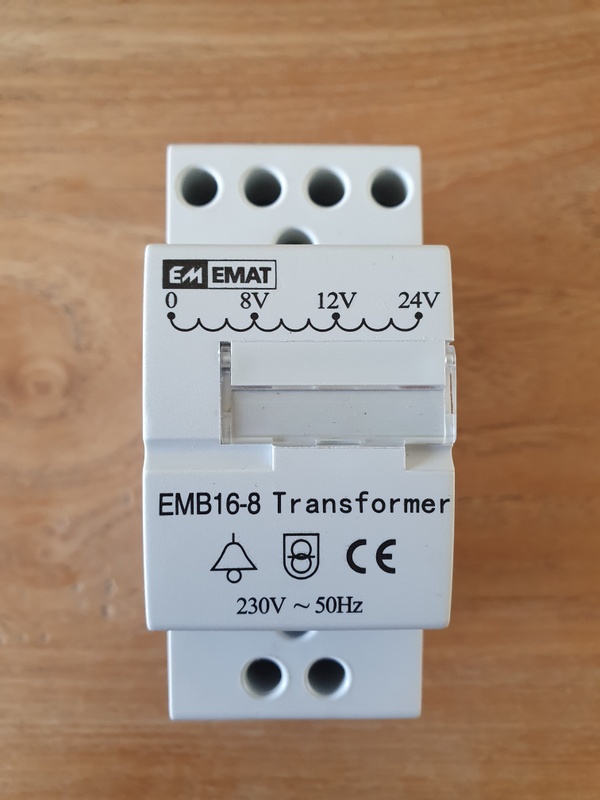

Ik heb voor de Nest hello deurbel een beltrafo van emat gekocht voor in de Eaton systeem 55 want die schijnen goed te zijn en te passen. Maar wilde er net mee bezig en merk dat de beltrafo niet vast klikt aan de onderkant zoals de andere automaten. Normaal moet je het zwarte klipje met een schroevendraaier naar beneden wippen om de trafo er uit kunnen pakken maar bij deze hoeft dat niet. Je pakt hem er zo uit. Kan dit kwaad weet iemand dit ?

Mvg,
Bakker

[Septillion]

@Bakker1982 Heeft deze trafo wel een lipje / vergrendeling voor de DIN rail? Anders lijkt me dit gewoon te moeten werken. Dan moet je even gaan puzzelen waarom hij niet aangrijpt.

[ Voor 4% gewijzigd door Septillion op 30-03-2021 12:25 ]

[tony.veenstra]

Ik zou dit informeren bij degene waar je het hebt gekocht. Die hoort de informatie sowieso te verstrekken.

[Bakker1982]

Beetje laatte reactie maar Ik had de verkoper gebeld en volgens hun moest het passen dus heb hem.maar laten zitten want uiteindelijk zat er toch een kap omheen die hem op zijn plek hield. Maar nu heb ik zonnepanelen gekregen en hebben die schakelaar nu op de plek gezet van de beltrafo en de beltrafo zit nu in een appart kastje er naast en nu is het wel goed en ook de schakelaar van de zonnepanelen zit goed dus raar maar goed het zit vast nu.

[1958nest]

Beste
Heb een nest deurbel en een hub. Is er een mogelijkheid om deze te plaatsen zonder bel maar wel met een transfo die al naar de loopt? Let wel de breedte van de transfo kan niet meer breder maar van dezelfde breedte kan er wel een zwaardere geplaatst worden als ik weet waar ik deze kan krijgen? Momnteel staat die op 12V
MVG
NEST

[1958nest]

Nog even een vraag, heb nieuwe transformater gaan halen van 12v en 24v met 25va, deze geeft buiten wel 31volt af heb ik gemeten, kan dit geen kwaad? En kan ik de google nest bel ook daar rechtstreeks zonder bel plaatsen? Graag als het kan een voorbeeldje. Alvast bedankt

[1958nest]

[Verwijderd]

Beste,

Ivm aanschaf Google Nest deurbel. Moet ik de huidige 8 V trafo vervangen voor een 24 V trafo. Kan ik de draden zo omstreken naar de nieuwe 24 v trafo? En welke moet doen waar? Ze hebben beiden de zelfde kleur ( rood) 1 zit nu op 6 en de andere op 8.

Alvast bedankt voor jullie hulp.

[ Voor 56% gewijzigd door Verwijderd op 08-09-2021 08:16 ]

[Xander]

@Verwijderd Die rode draden sluit je aan de bovenkant van de nieuwe trafo aan, op het linker contact ("0V") en het rechter contact ("24V"). De volgorde maakt niet uit (je kunt beide draden omwisselen).

Aan de onderkant van de nieuwe trafo moet je 230V aansluiten, dus een blauwe nuldraad en een bruine fasedraad. Deze zitten niet op de oude transformator, want die is met een steekcontact verbonden met het busboard.

Zo te zien heb je automaten met schroefcontacten. Je moet dan op een automaat 2 aftakblokjes aansluiten en met een stukje bruine en blauwe VD naar de transformator toe. Of je moet toevallig ook nieuwere automaten hebben met dubbele steekcontacten waarvan er 1 vrij is of nog een compleet ongebruikte automaat.

[Steve_87]

Goedemiddag,

Bestaat er een 8V trafo (voor Hello Nest) welke geschikt is om in een WCD te plaatsen? Ik kan namelijk de kabel niet terugvoeren naar de meterkast, maar wel stroom oppakken vanuit een WCD aan de andere kant van de muur.

Alvast bedankt,

mvg Steven

[jefjef]

Volg

[Michel242186]

iemand enig idee of deze trafo makkelijk te vervangen is?

[studiodubio]

Michel242186 schreef op maandag 25 juli 2022 @ 19:07:
iemand enig idee of deze trafo makkelijk te vervangen is?[Afbeelding]

Is het inmiddels gelukt en heb je foto's van de aansluiting met deurbel?

[Michel242186]

studiodubio schreef op zondag 23 oktober 2022 @ 21:38:
[...]


Is het inmiddels gelukt en heb je foto's van de aansluiting met deurbel?

Nee ik heb de bel op de oude trafo aangesloten....hij laad nu langzaam op...maar geen 24u beeldopname.

[jzoin2]

Bij mij laadt hij niet op en de binnenbel hoor ik nog niet af gaan (ook uitgegrijsd in het google home menu)

- Heb de google nest hello 2021 versie (witte) variant
- binnenbel

Heb de emat trafo 220v onderop gegeven, maar bij oplevering van het huis, waren alleen twee rode kabeltjes op de trafo aangesloten. De twee blauwe dunne kabels (bovenaan) waren niet aangesloten, maar waren aan elkaar gekoppeld met een kroonstoontje.
Moet ik daar nog iets mee?

EDIT:
Ik heb ook de twee rode op 0v en twee blauwe op 24v gedaan - maar dan gaat de binnenbel continu af.

Maar mijn vraag eigenlijk aan jullie hoe sluit ik de binnenbel en de kabel van google hello aan op de transformation. Want het zijn twee aderparen

[ Voor 13% gewijzigd door jzoin2 op 27-12-2022 14:45 ]
