Nu ik gestopt ben met extreme (stikstof) overclocking heb ik weer wat meer tijd en budget voor andere leuke dingen. Ik wilde mijn oude (zo’n 15 jaar nu) en vertrouwde waterkoeling loop eens een flinke upgrade geven.

Dit is mijn oude loop:

Oude waterloop incl. 6L reservoir

Het doel is om in ieder geval mijn radiator een flinke upgrade te geven. Nu heb ik een BIX met een enkele fan.
Mijn (6L) reservoir ga ik hergebruiken, al twijfel ik nog om deze ook maar eens te pimpen.

Onder mijn aankopen vallen:
- Phobya 9x12cm full copper rad.
- Phobya 4x12cm full copper rad.
- 2x Eheim 1250 pomp (ik ga er 3 gebruiken).
- Diverse koppelingen.
- Een plank waar alles op gemonteerd gaat worden.
- Verf...

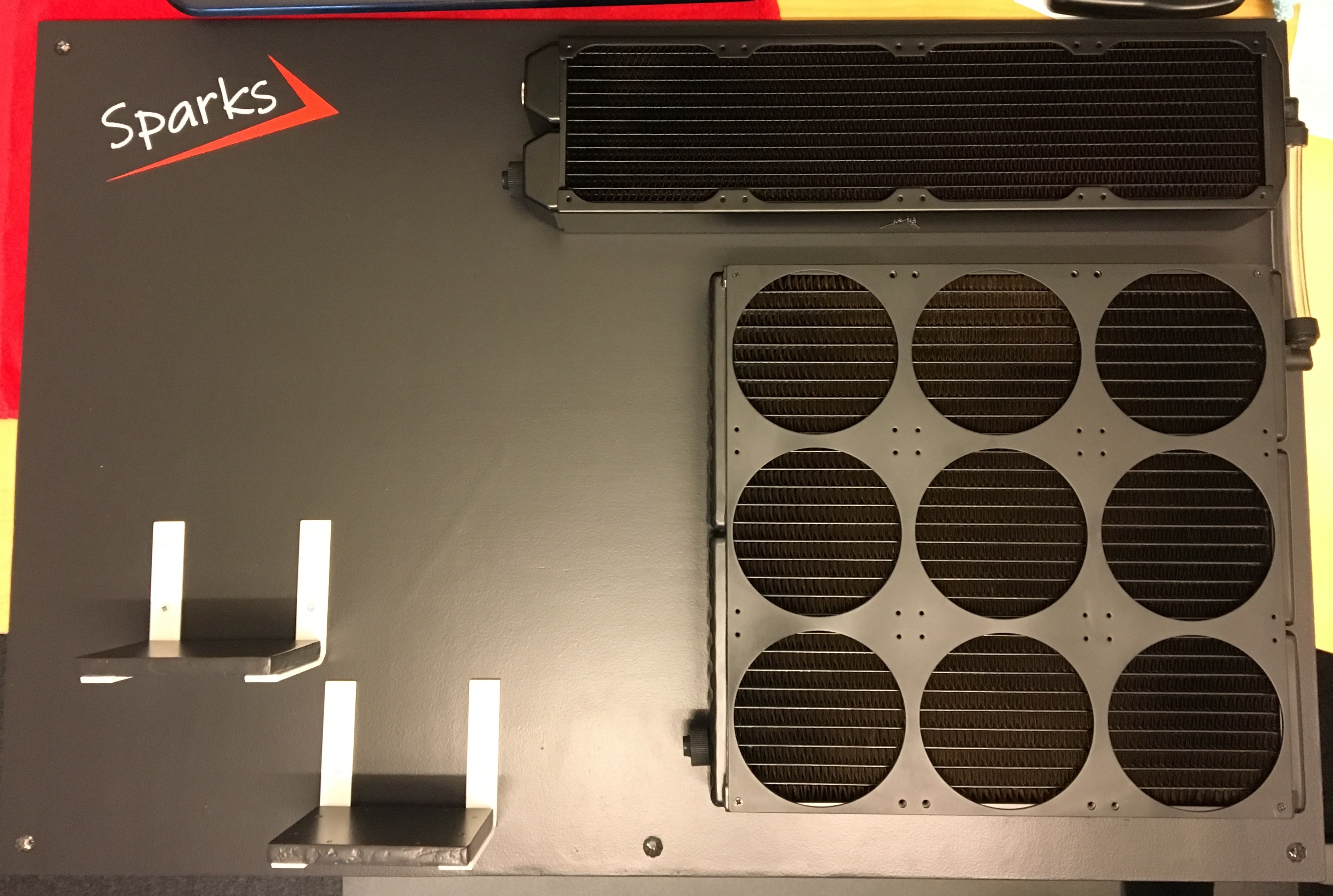

Ik ben begonnen om een mijn 2 aangekochte radiatoren een plek te geven op de plank en heb de ruimte er achter uitgezaagd.

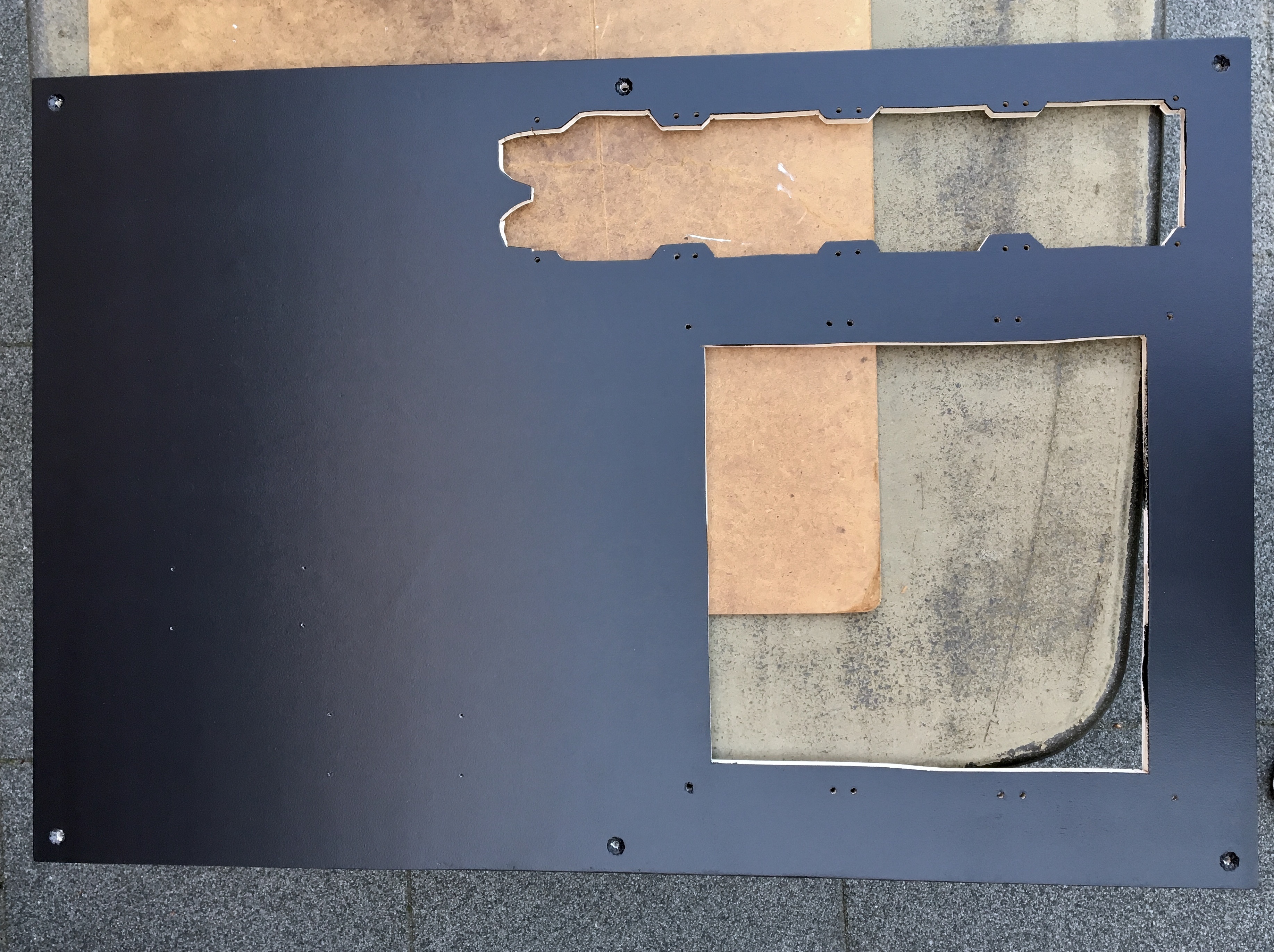

Basis - bevestingsbord 2

Ik heb de plank 2 grondverf lagen gegeven aan beide zijden en aan de voorkant antraciet/zwart gemaakt.
Plank - zwart

Hierna ben ik begonnen om mijn nickname op het bord te krijgen.

Na 3 mallen en een test met de mal werd me duidelijk dat een mal me niet ging helpen.
Mal

Gelukkig is mijn vrouw kunstschilder... En zo kwam hij er toch op.

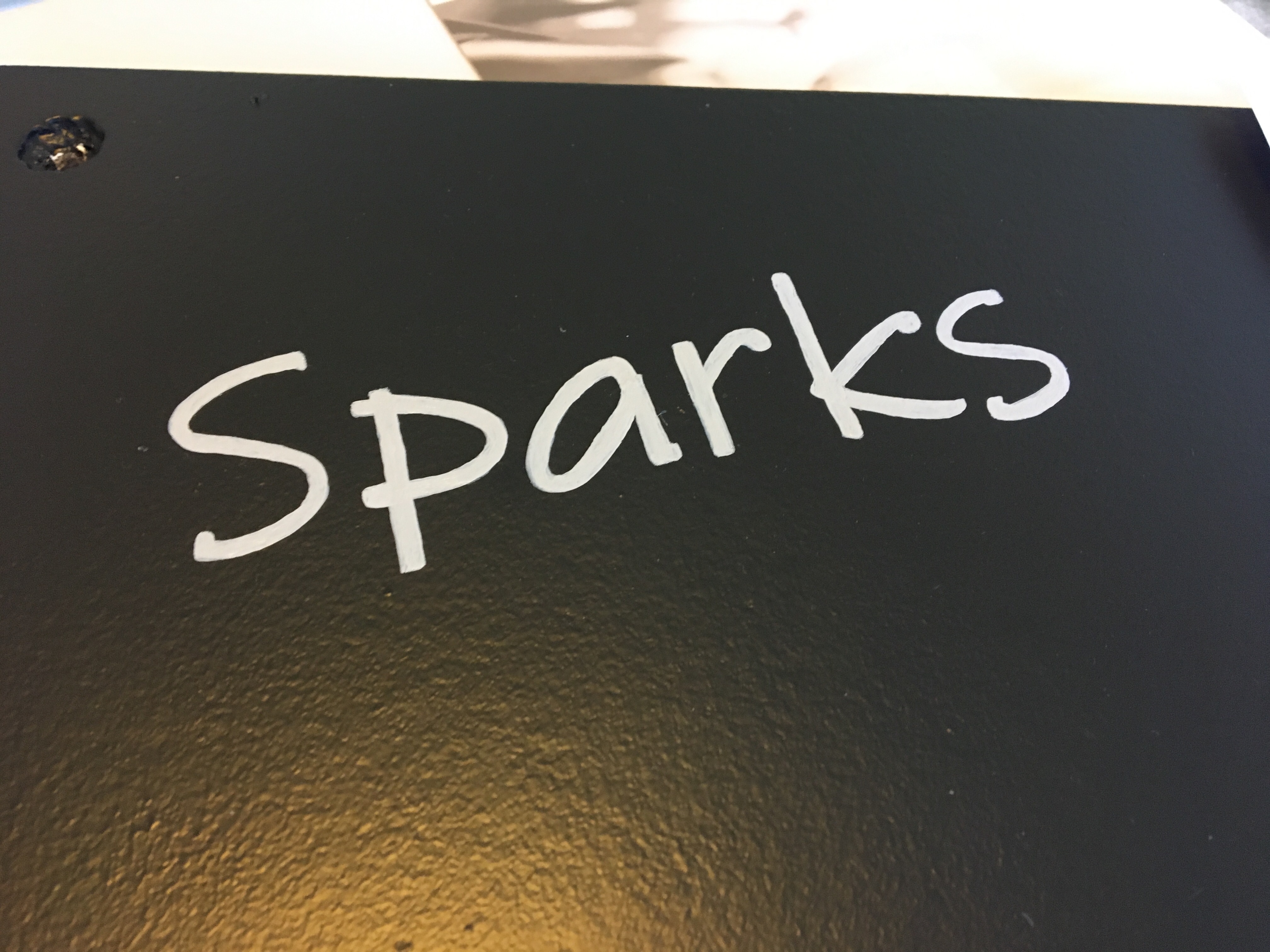

Sparks - unfinished

Sparks Logo

Hier heb ik tussendoor een proef opstelling gemaakt.
Voorbeeld montage

Inmiddels ben ik ook begonnen met het echte monteren.

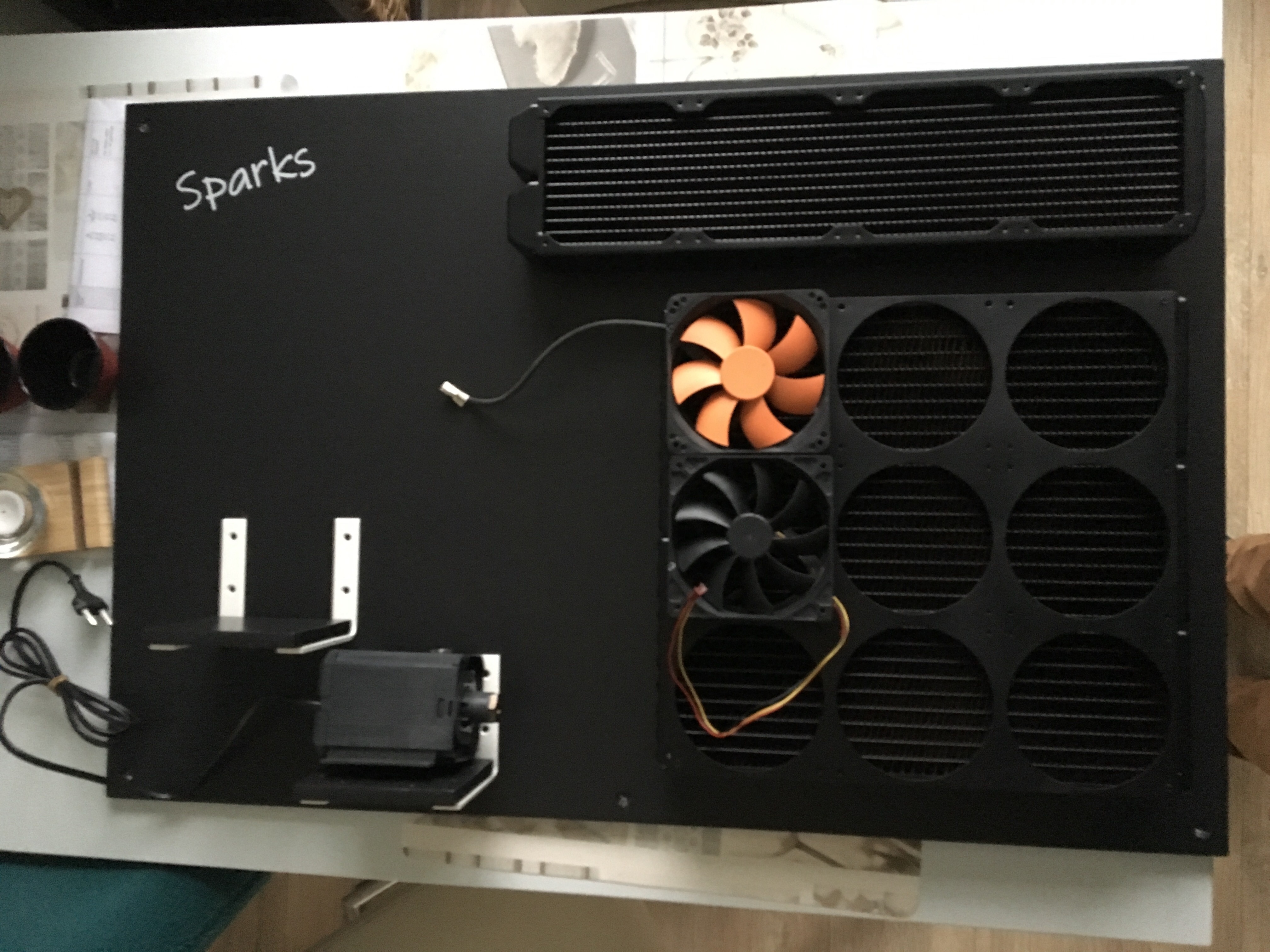

Bord montage 1

Ik moet nog wel wat zaken bestellen en afmaken.
De fans, de voeding voor de fans en de print om de fans op aan te sluiten moet ik nog bestellen.
Daarnaast moet ik de bedrading van de fans waarschijnlijk voor in ieder geval een aantal fans aanpassen (te kort).
Ik gebruik flexibele slangen, vooralsnog heb ik nog niet zo veel op met harde tubes. Dat komt denk ik omdat het beest moet koelen, de rest is ondergeschikt.

Acties:
  • 0Henk 'm!

  • _ferry_
  • Registratie: januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Titelfix :) succes met de bouw.

Acties:
  • 0Henk 'm!

  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Bedankt

Acties:
  • 0Henk 'm!

  • simon3554
  • Registratie: september 2018
  • Laatst online: 27-01 18:13
Ik neem aan dat dit over je "In progress" build gaat??

Acties:
  • 0Henk 'm!

  • holygame
  • Registratie: juli 2006
  • Laatst online: 08-04 14:50
Leuk project, succes!

3000Wp + SolarEdge Optimizers + Gilze Rijen


Acties:
  • 0Henk 'm!

  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Hij is inderdaad in progress

Edit: Over progress gesproken...

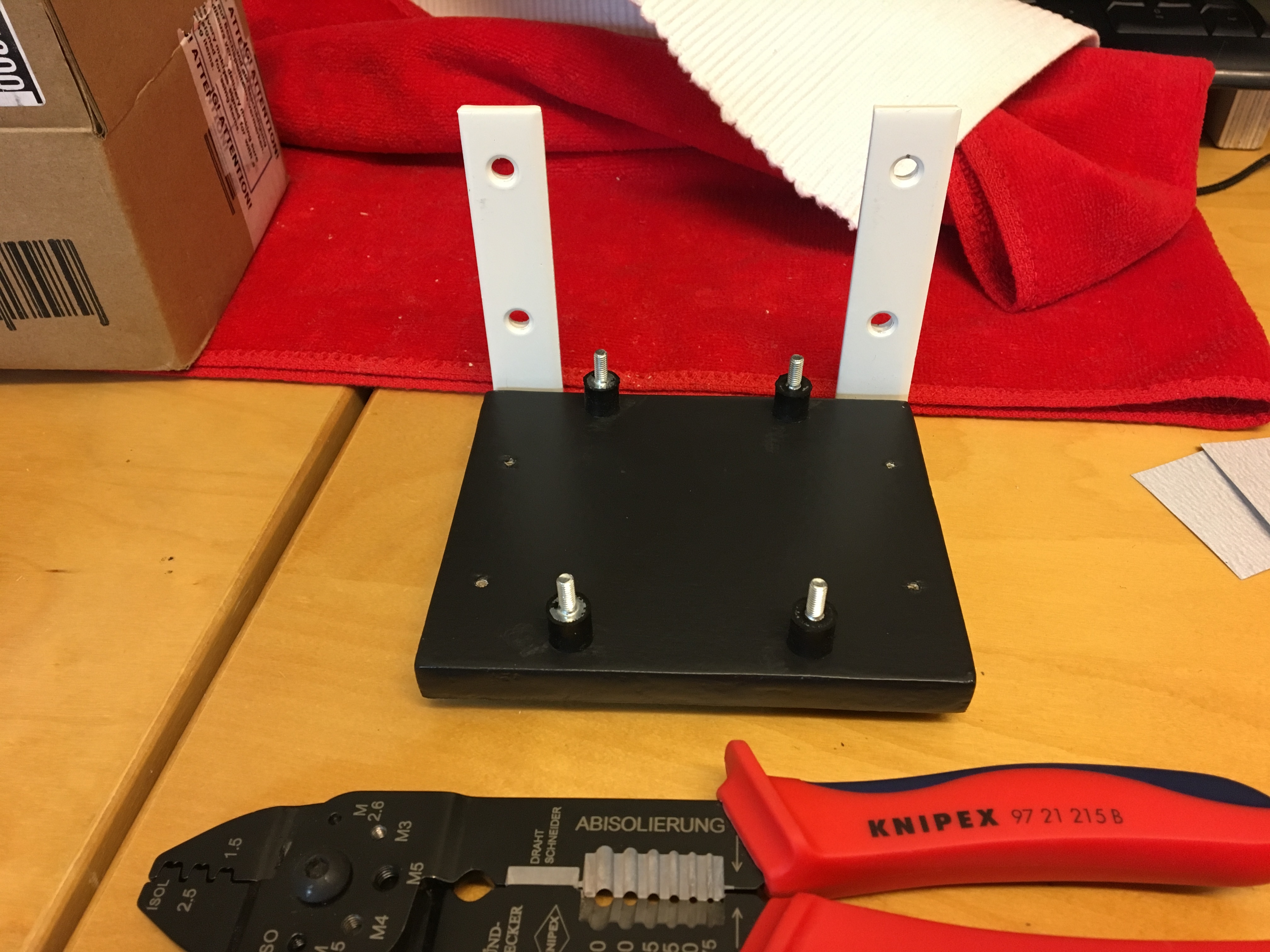

Bevestiging pompen - 1

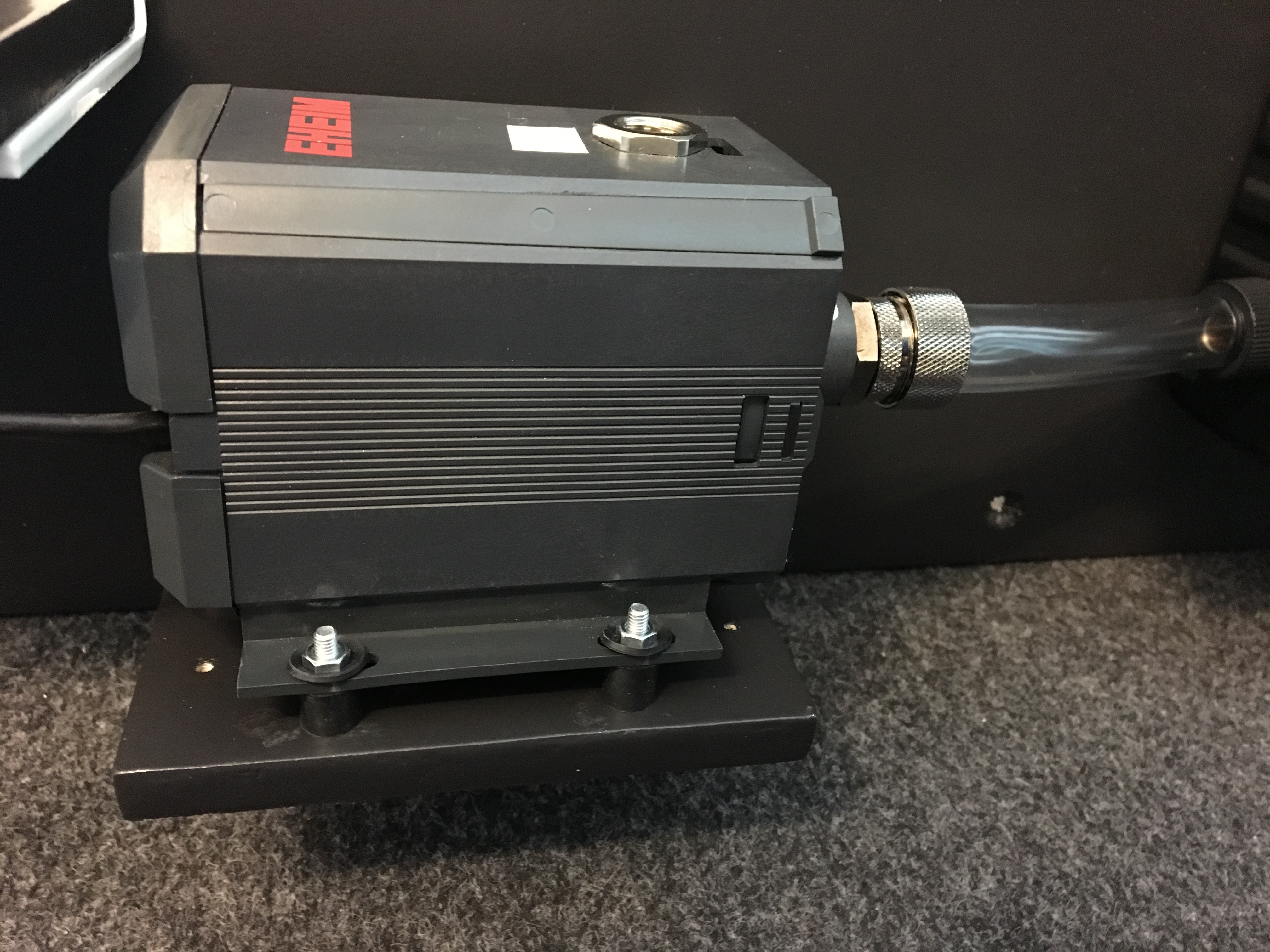

Ik ben bezig geweest met de bevestiging van de twee pompen welke op het bord worden bevestigd:
Bevestiging pompen - 4

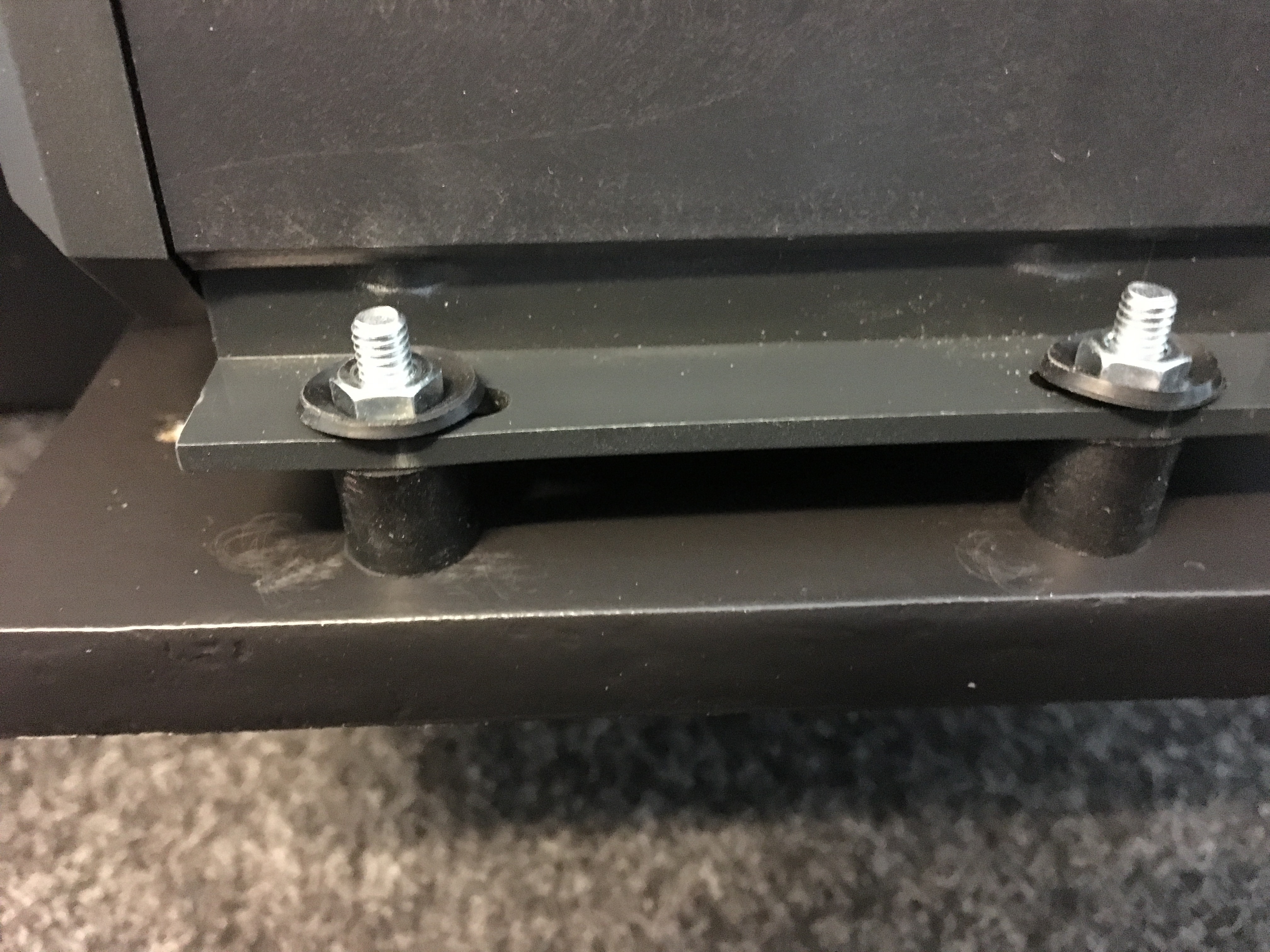

Om zoveel mogelijk trilling te voorkomen heb ik rubbers geplaatst:
Bevestiging pompen - 2

Hopelijk werkt het idee...
Ik heb tevens de snelkoppelingen geplaatst. Helaas niet met de meest mooie manier om ze vast te zetten, maar ik vind deze koppelingen extreem fijn in gebruik.

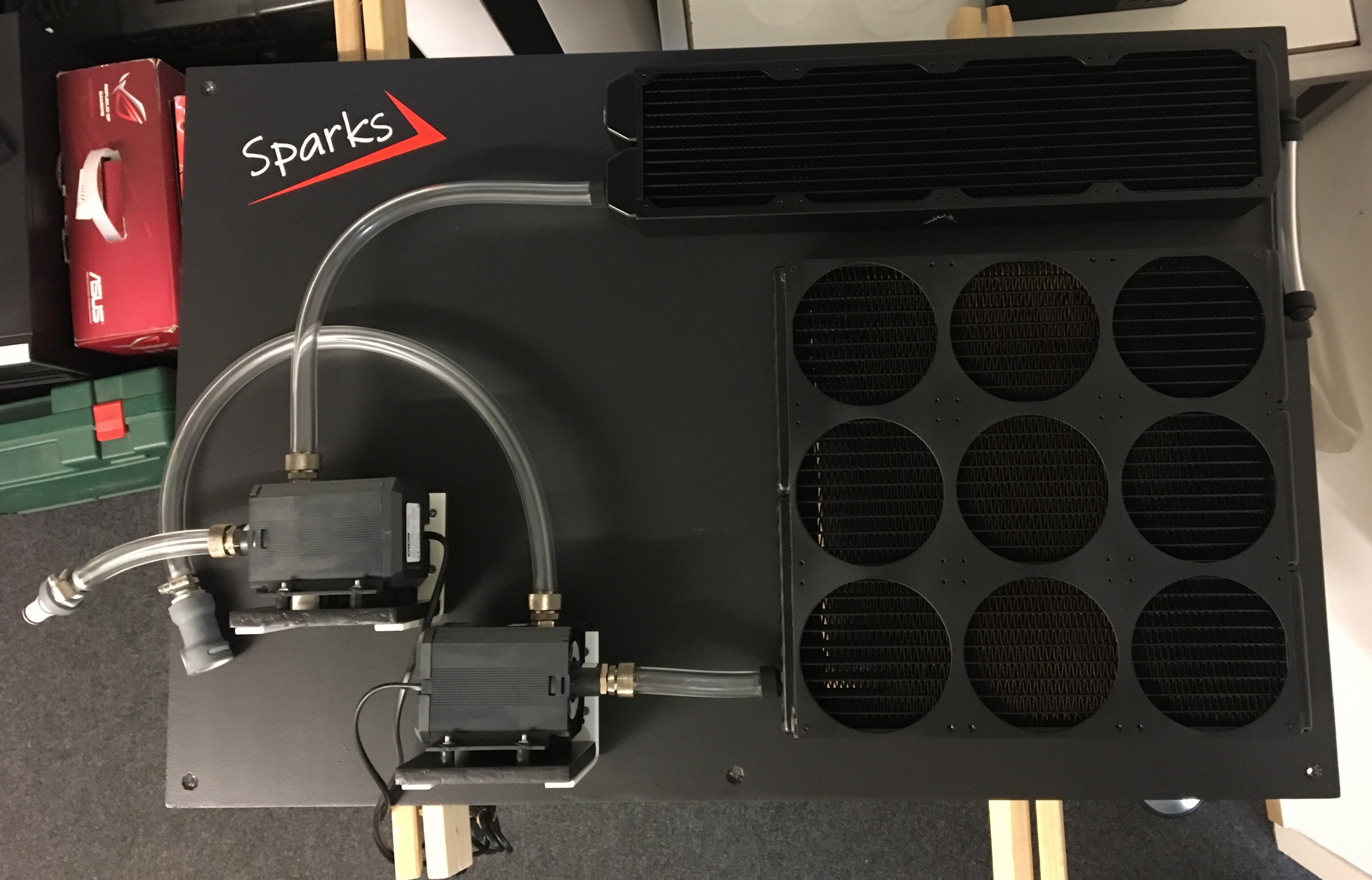

Waterkoeling - wand paneel zonder fans

Nu bekijken welke fans ik er op wil hebben en de fans en de voeding er van en dergelijke bestellen.
Ik wil fans met rode verlichting, maar ik moet even kijken of ik ze allemaal rood wil hebben.

Als bonus trouwens een foto van mijn kast.

[Voor 119% gewijzigd door Sparks.nl op 10-05-2019 20:43]


  • holygame
  • Registratie: juli 2006
  • Laatst online: 08-04 14:50
Sparks.nl schreef op vrijdag 10 mei 2019 @ 17:00:
...........Ik heb tevens de snelkoppelingen geplaatst. Helaas niet met de meest mooie manier om ze vast te zetten...........
Kan je de snelkoppelingen niet achter de wand bevestigen?

3000Wp + SolarEdge Optimizers + Gilze Rijen


  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Daar heb ik weinig ruimte i.v.m. de muur. Ik heb nu de fans besteld en de prints en ga bekijken of die er wel achter kunnen.

Edit: Inmiddels zijn de fans binnen. Komende week heb ik weer wat meer tijd en hoop ik te kunnen bekijken hoe ik het restant moet aansluiten.
Ik verwacht nog 2 potmeters nodig te hebben en wat soldeerwerk.

[Voor 46% gewijzigd door Sparks.nl op 17-05-2019 08:14]


Acties:
  • 0Henk 'm!

  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Inmiddels heb ik weer wat vorderingen gemaakt. Ik had vandaag vrij veel tijd om te besteden aan de aanpassingen, daarnaast heb ik afgelopen weekend wat aanpassingen aan mijn bureau gemaakt.

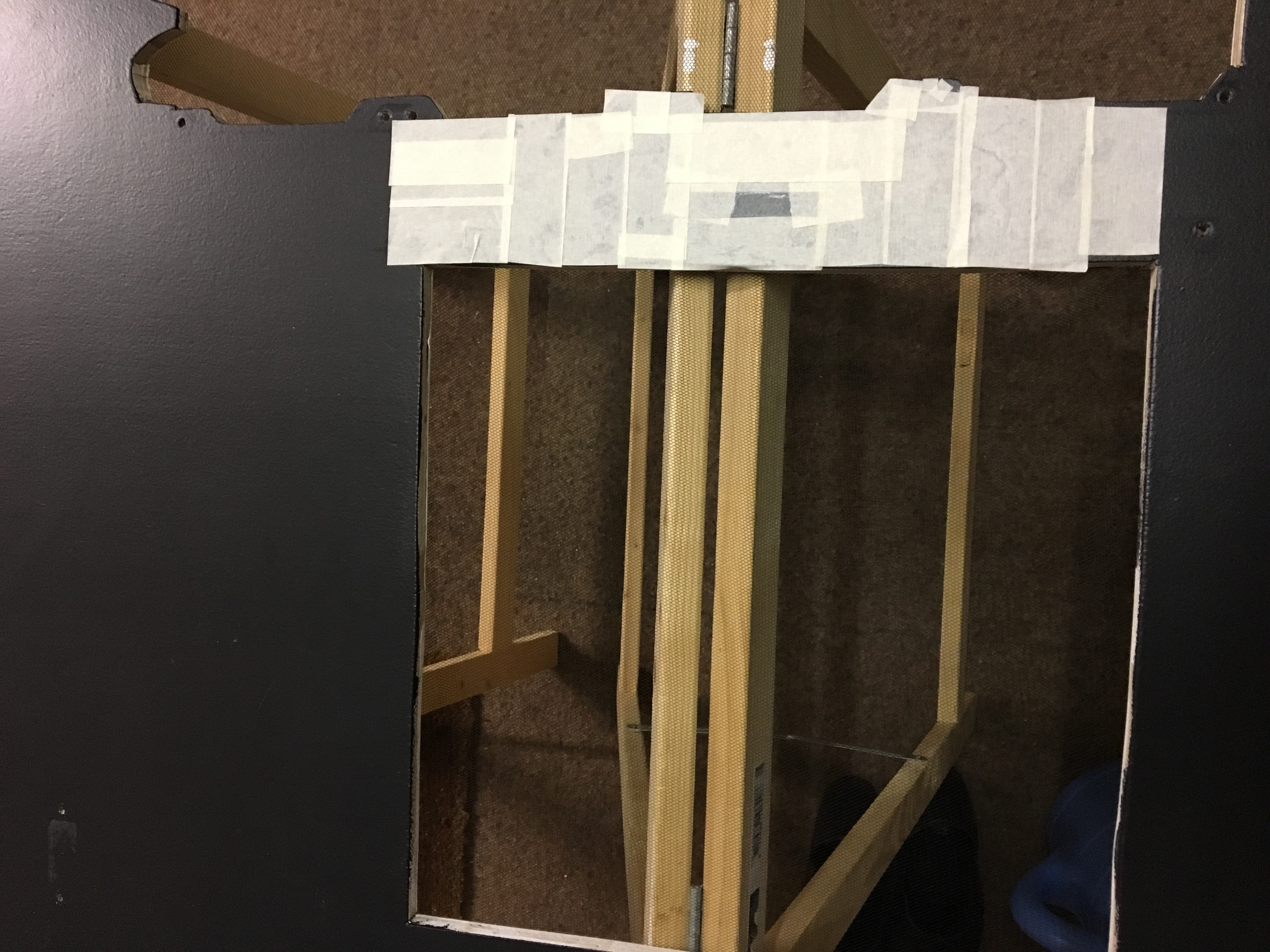

Mijn bureau moest verder naar links om de koeling te kunnen plaatsen. De deur kon al niet helemaal open en dat zou nog erger worden. Dit heb ik gelijk maar even aangepakt.

Aanpassing bureau - Links

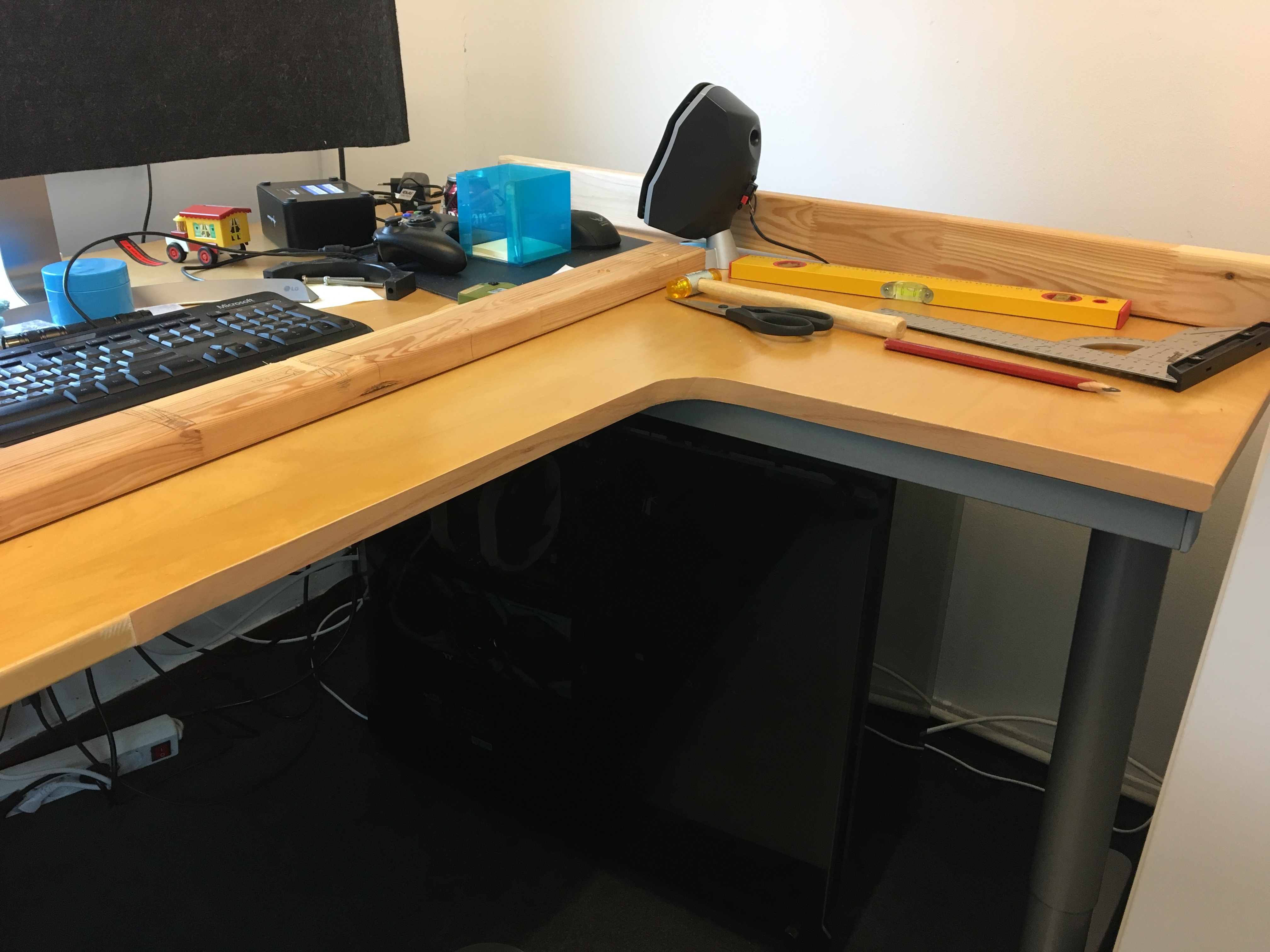

Ik heb de rechterkant ook maar even aangepast. Mijn IKEA Galant meubel had van origine een flinke bocht en die wilde ik wat aanpassen en meer gelijk met mijn kast maken.

Aanpassing bureau - Rechts

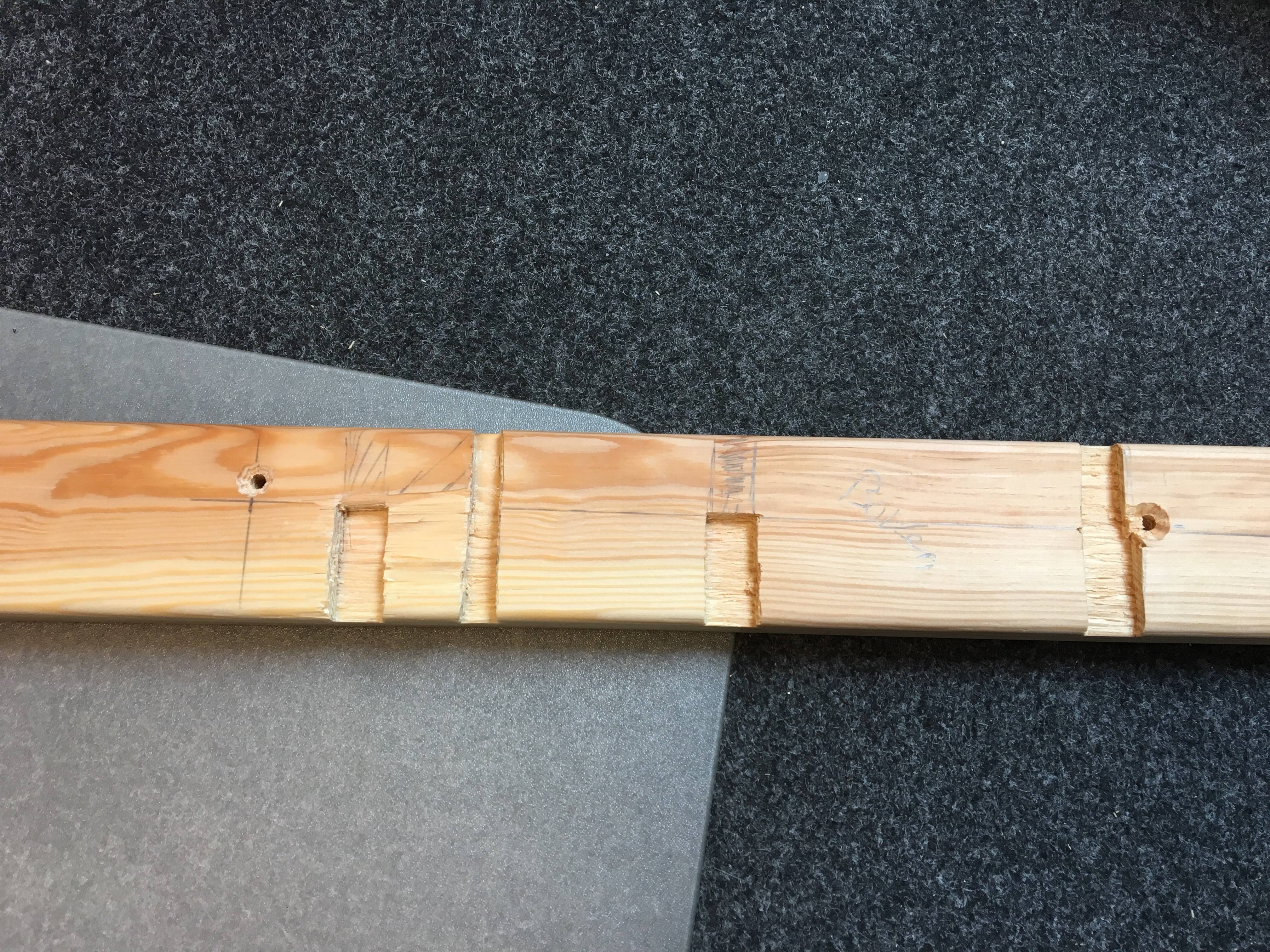

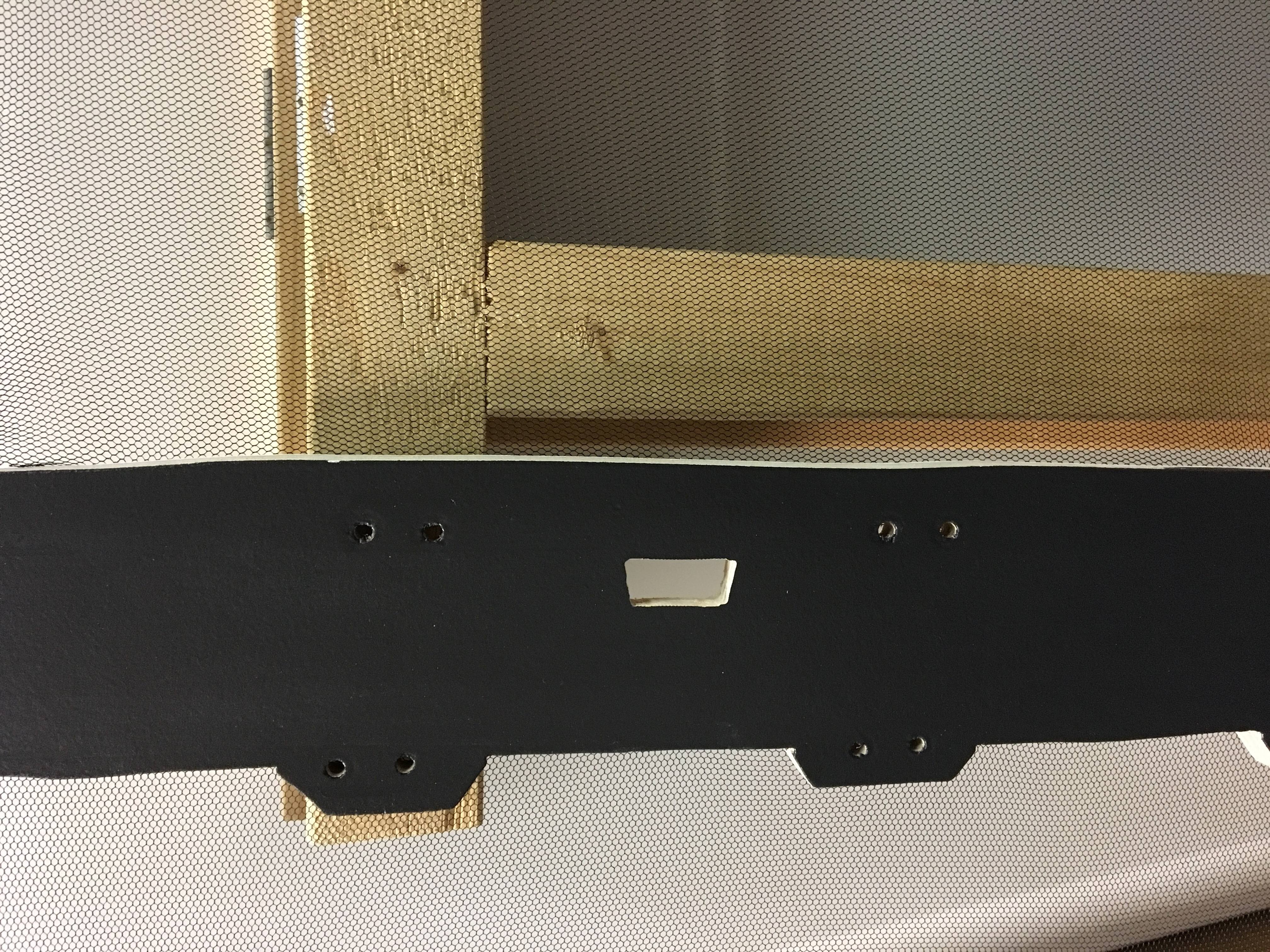

Ik wil de kabels naar de achterkant van het bord weg werken. Om ruimte achter het bord te creëren heb ik een balk gekocht en deze in 2 delen gezaagd. Een deel moest ik verder aanpassen om de kabels te kunnen afvoeren. Een paar misrekeningen zijn hier trouwens ook zichtbaar...

Houten paal - Groeven

Ik stoorde me nogal aan de stickers (met de specificaties) van de koelers welke nogal aanwezig waren. Deze heb ik er af gehaald.

Rad 1080 - Fans - geen sticker

Ik heb zwarte stickers besteld en deze op de plek waar de stickers zaten geplaatst.

Ronde stickersRad 1080 - Fans - met sticker

Iemand interesse in 2 rollen stickers met daarop 1000-10 stickers :)

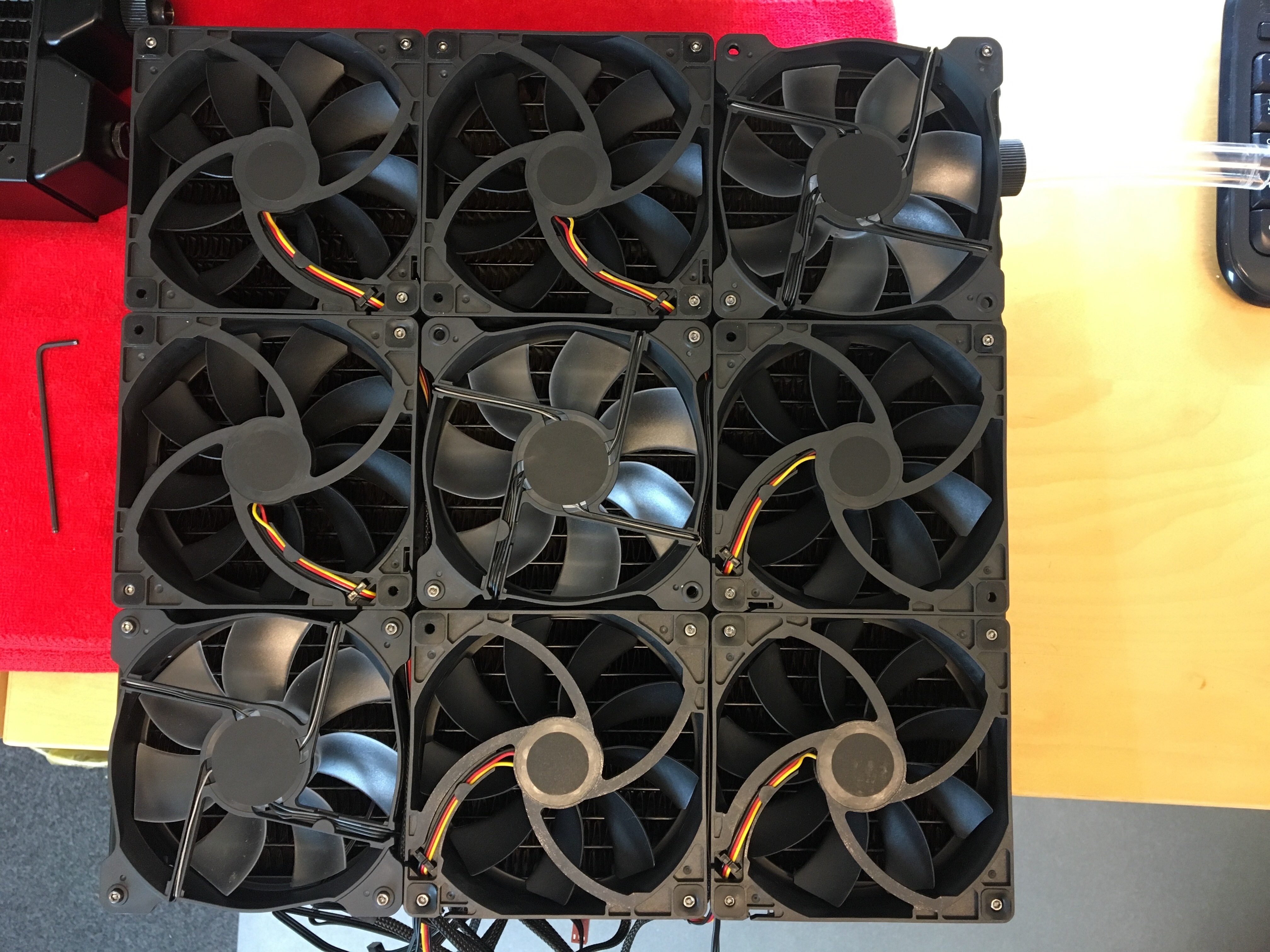

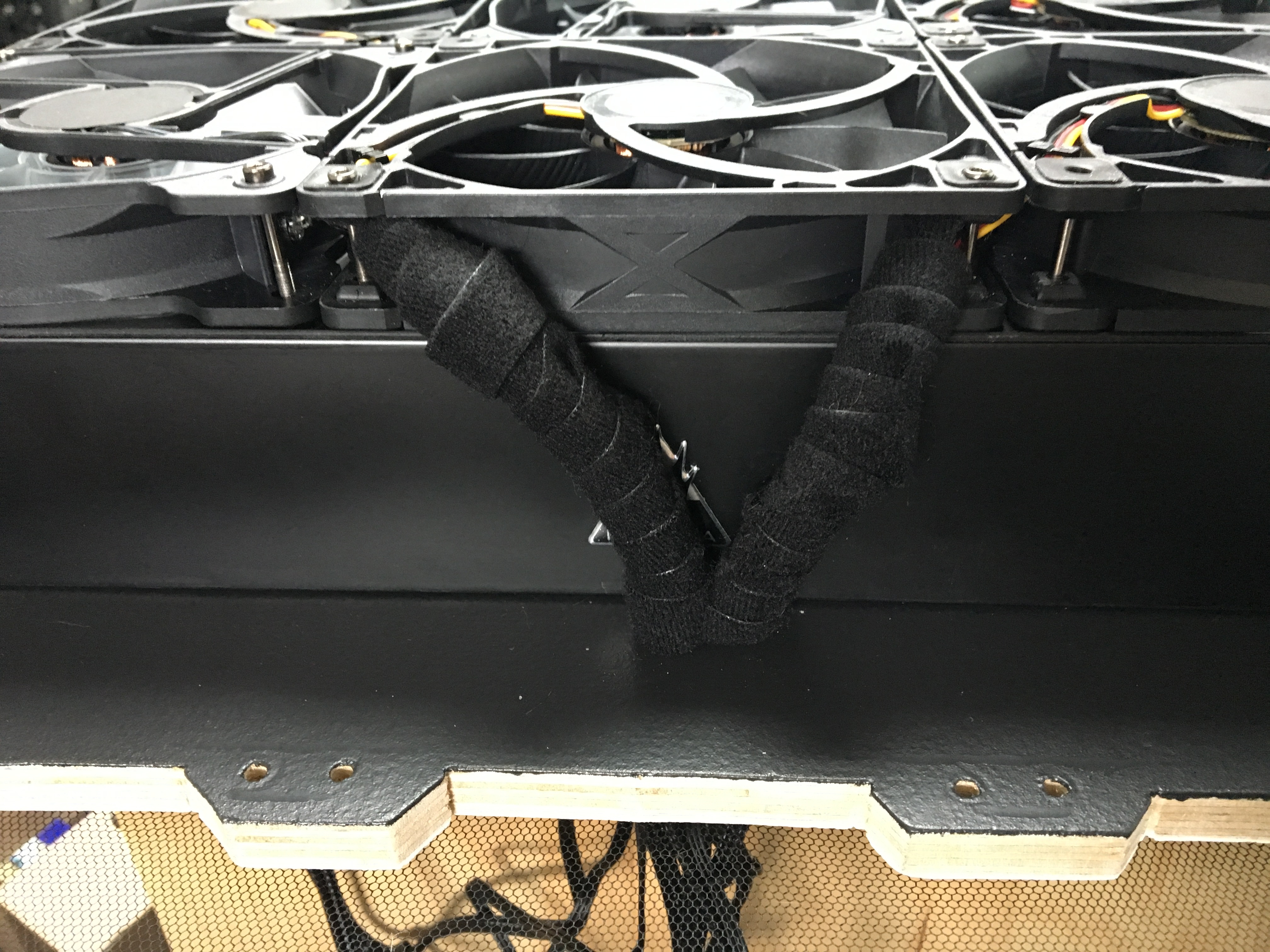

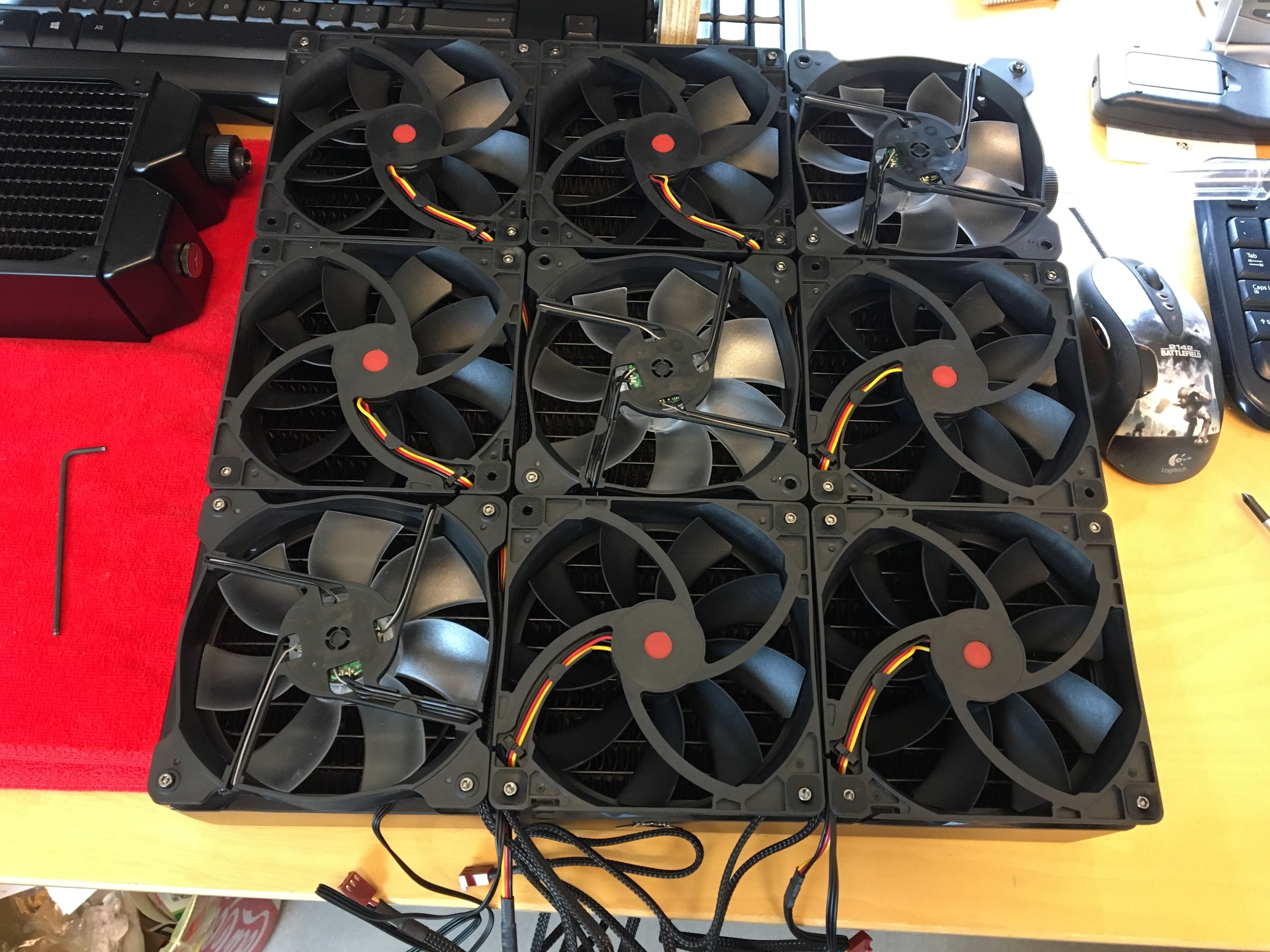

Bij het Phobya 1080 rad heb ik de fans geplaatst, ik wilde ook hier de kabels naar achteren hebben. Hiervoor heb ik een gat in het bord gemaakt.

Kabel afvoer gat - 1Kabel afvoer gat - 2

Rad 1080 - kabels naar achterkant

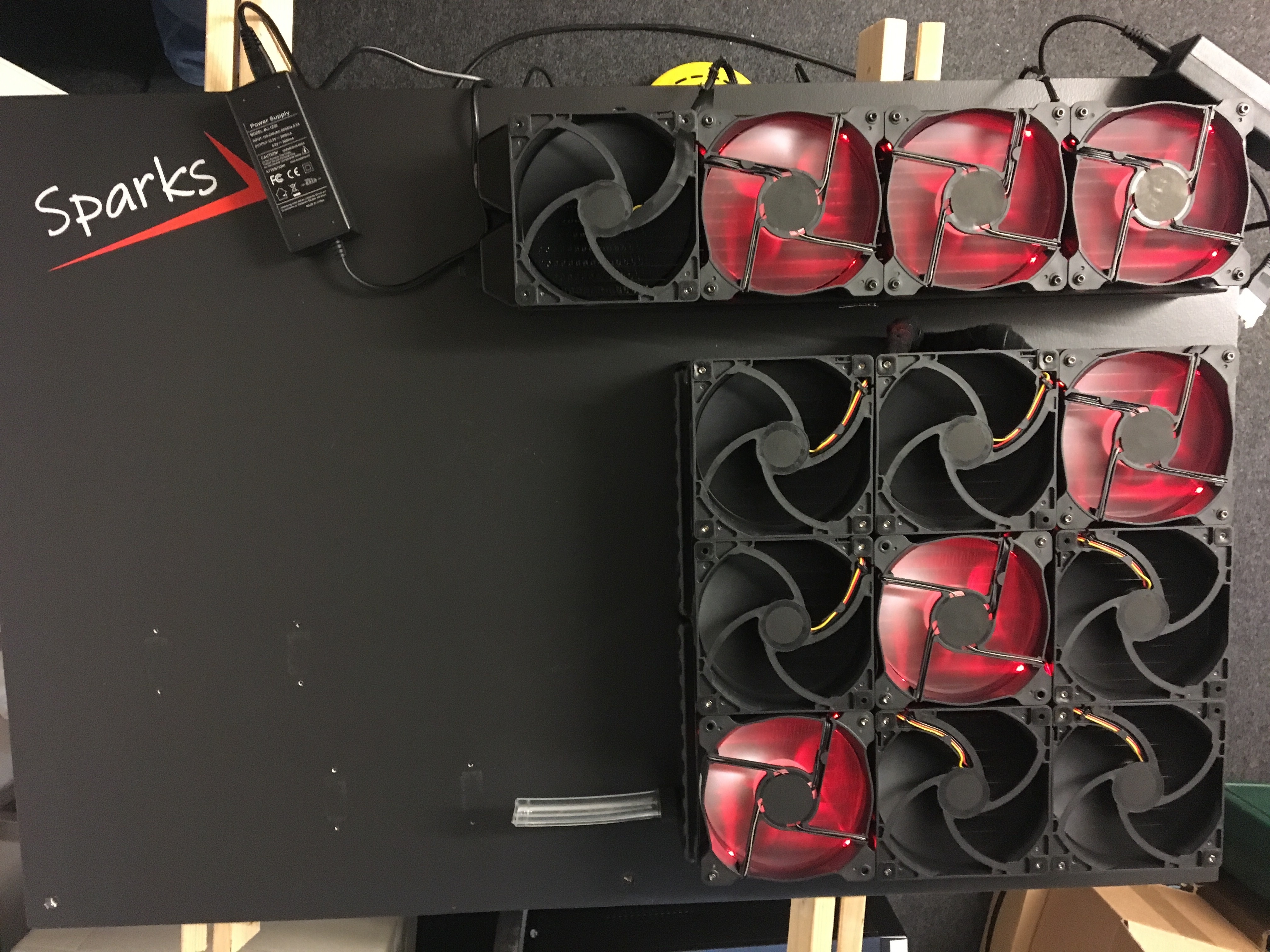

Tot zover de aanpassingen. Waarschijnlijk ga ik binnenkort 2 potmeters bestellen om mijn fan controllers traploos regelbaar te maken. Dit moet dan samen met de controller geplaatst worden, waarbij de potmeters op de voorkant zichtbaar zullen worden gemaakt.

Edit: 31 mei: Wat kleine aanpassingen, proefopstelling met verlichting aan.

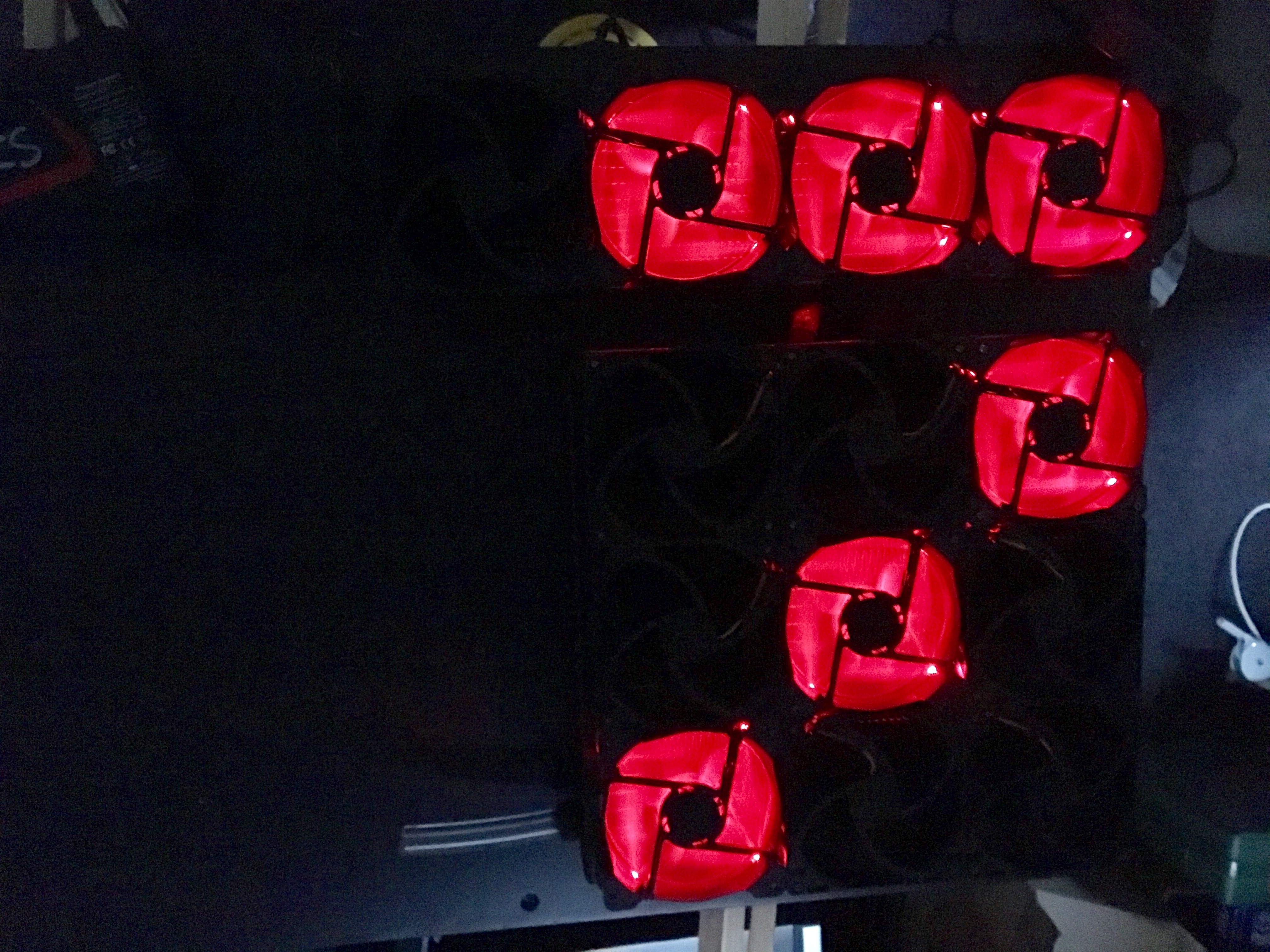

Fans running 2

Fans running 1

Ik ben nog niet helemaal tevreden betreft de verlichting. Wellicht shuffle ik wat fans. Ik had er wat meer besteld dus ik kan posities wisselen.
Ik ben bovendien op zoek naar een andere voeding. Ik gebruik nu 2 kleintjes en die maken meer geluid (coilwhine) dan de fans bij elkaar...

[Voor 9% gewijzigd door Sparks.nl op 31-05-2019 23:11]


  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Ik heb weer wat vorderingen gemaakt.

De achterkant van het bord is klaar:
Backside-finished

De voorkant is ook klaar:
Front-finished1

Front-finished2

Ik heb in de tussentijd ook 2 fikse balken op maat gemaakt om achter het bord te kunnen hangen. Ik heb ook even netjes wat ruimte gemaakt (groeven) om de kabels er door te laten gaan en ik heb ze deels geverfd.

Nu nog ophangen en aansluiten... Deel 1 = finished!

Maar dit wordt wellicht nog uitgesteld omdat er een deel 2 komt.
Mijn waterreservoir is namelijk een regenbuis (en dus grijs) met daarop een radiator e.d.
Op dit moment wordt er nagedacht over een doorzichtig waterreservoir die ongeveer even groot wordt.
Wordt vervolgt dus.

Gezien de interesse hier kan deze dicht en houd ik die bouwfase voor mezelf.
Case closed.

[Voor 9% gewijzigd door Sparks.nl op 19-06-2019 20:37]


Acties:
  • +1Henk 'm!

  • Sine
  • Registratie: juni 2001
  • Laatst online: 07-04 22:29
Gezien de interesse hier kan deze dicht en houd ik die bouwfase voor mezelf.
Case closed.
Hmja, da's nou jammer ... :/

Repareren doe je zo.


  • URSUS
  • Registratie: februari 2016
  • Laatst online: 31-03 21:10

URSUS

Onder-tiet-el HAHA

Verdorie, ik vond het juist een erg interessant project! Misschien had ik tussentijds toch maar eens moeten reageren...
Iemand interesse in 2 rollen stickers met daarop 1000-10 stickers :)
Wat zou je er voor willen hebben? Mijn rol begint weer op te raken... (Ja.. ik jaag er nog al wat doorheen..)

  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05

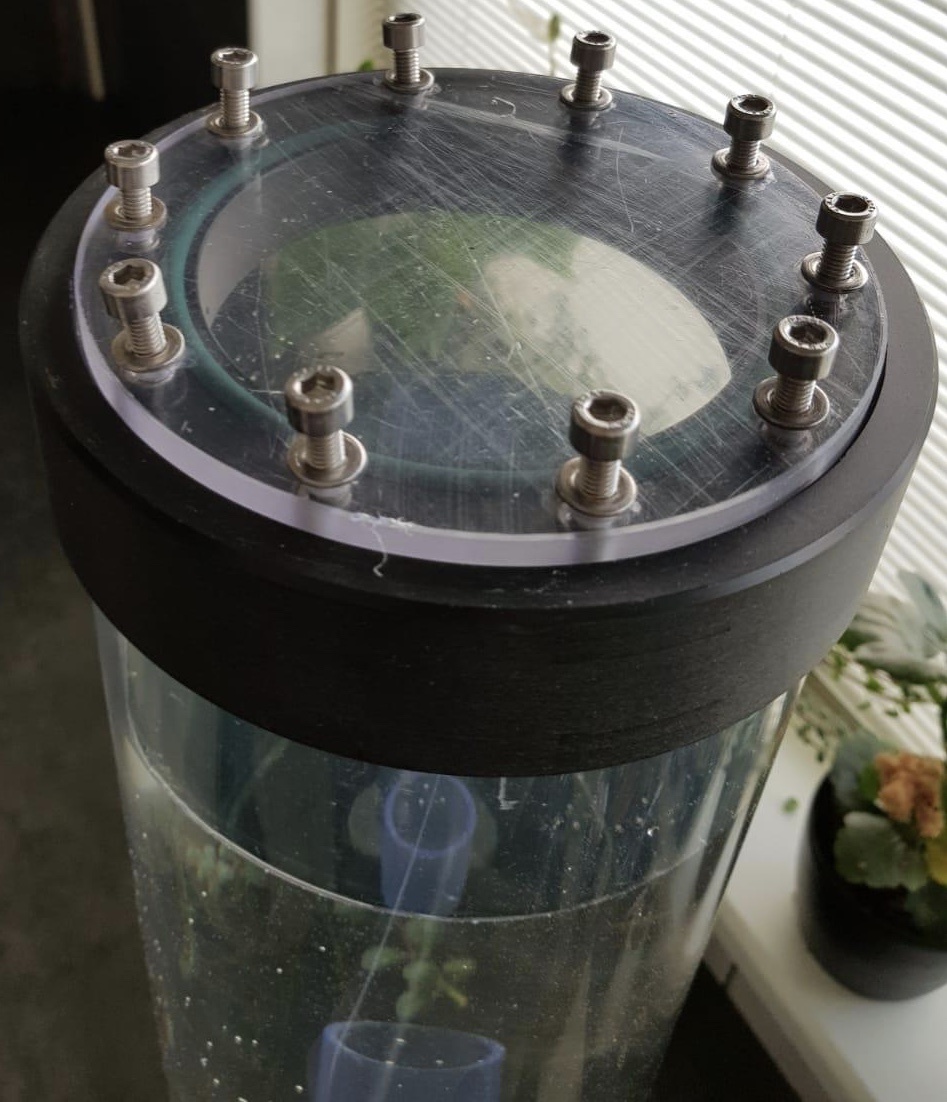

Een toegift op de wand waterkoeling. Het water reservoir is hier bijna af. Hier met zaklamp er bovenop om een idee te geven van wat kan. Dit reservoir zal gekoppeld worden aan de reservoirs.
Veel dank aan 1 persoon voor de bouw van dit reservoir naar mijn wensen.

10L water reservoir:
https://tweakers.net/ext/f/ruPWtZ4Q36wRuiiO4uTQKWY8/medium.jpg

[img]Bovenzijde (n het echt zonder krassen):[/img]
https://tweakers.net/ext/f/J1husozWbeKhLsatVa080sW7/medium.jpg

Nu nog de processor en het moederbord.
64GB b die en alle andere hardware ligt te wachten.

[Voor 11% gewijzigd door Sparks.nl op 10-11-2019 23:00]


  • JWR
  • Registratie: juli 2000
  • Laatst online: 08-04 10:42
Sparks.nl schreef op woensdag 19 juni 2019 @ 20:34:
Ik heb weer wat vorderingen gemaakt.

De achterkant van het bord is klaar:
[Afbeelding: Backside-finished]

De voorkant is ook klaar:
[Afbeelding: Front-finished1]

[Afbeelding: Front-finished2]

Ik heb in de tussentijd ook 2 fikse balken op maat gemaakt om achter het bord te kunnen hangen. Ik heb ook even netjes wat ruimte gemaakt (groeven) om de kabels er door te laten gaan en ik heb ze deels geverfd.

Nu nog ophangen en aansluiten... Deel 1 = finished!

Maar dit wordt wellicht nog uitgesteld omdat er een deel 2 komt.
Mijn waterreservoir is namelijk een regenbuis (en dus grijs) met daarop een radiator e.d.
Op dit moment wordt er nagedacht over een doorzichtig waterreservoir die ongeveer even groot wordt.
Wordt vervolgt dus.

Gezien de interesse hier kan deze dicht en houd ik die bouwfase voor mezelf.
Case closed.
Leuke build!

Volgens mij gaat de loop door de quad radiator niet goed/efficiënt.
De onderste schroefdop die jij gebruikt is volgens mij meer voor het ontluchten.
Je gebruikt nu maar de helft van de quad-radiator.

Zie dit plaatje: https://www.smartclima.com/wp-content/uploads/2013/03/Water-Cooling-Radiator-heat-exchanging.jpg

Je hebt wel voldoende oppervlak, maar het is wel zonde om dit niet te benutten.

Het reservoir wordt wel aangesloten op de meeste linkse pomp?

Deze eheim pompen heb ik vroeger ook gebruikt. Bij een van mijn pomp ontstond een trilling, hier kon je een modificatie voor toepassen. Ik zal voor je kijken of ik die kan terugvinden.

Succes!

  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Bedankt voor je tip. Het is eigenlijk niet de bedoeling het nog aan te passen omdat ik anders niet goed uit kom. Maar... ik zal eens kijken.

Edit: de bovenste pomp zorgt voor de invoer in de kleine radiator. Daarna gaat hij door naar de grotere.

De Eheim pompen trillen inderdaad wat. Ik gebruik er namelijk nog een op mijn oude build (6L res). Ik heb er voor nu flinke rubbers onder zitten.

[Voor 15% gewijzigd door Sparks.nl op 12-11-2019 16:41]


  • maks11223344
  • Registratie: juni 2011
  • Laatst online: 08-04 13:44
ik had inplaats van die eheim pompen een d5 of ddc pomp gepakt stuk stiller er volgens mij hebben ze ook 2x zoveel opvoer hoogte ;)

  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Dat heb ik eerder gehoord. Ik wilde alleen echt de Eheim pompen hebben.
In de meest pure zin vallen de hoogte verschillen wel mee trouwens. Dat zou echt moeten lukken.

Edit: 19-11-2019

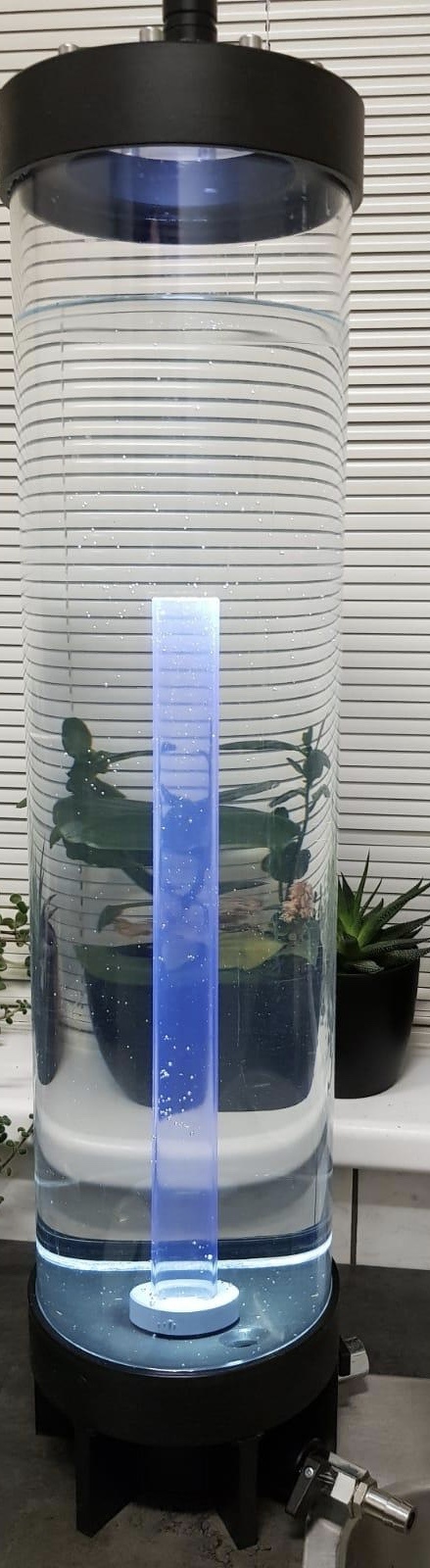

Gevuld reservoir

Reservoir - filled

Test run #2

Test run#2 - 12L

Ik heb de radiatoren zo gelaten voor nu. Het is even wat het is.
Voor de mensen die twijfelen aan de pompen: echt eitje. Volledig peace a cake. Ik had af gekunt met minder.

[Voor 131% gewijzigd door Sparks.nl op 19-11-2019 22:18]


  • Sparks.nl
  • Registratie: mei 2004
  • Laatst online: 07-04 23:05
Mijn nieuwe loop in werking als final product. 3 pompen redden het makkelijk. Zelfs met het nieuwe waterblok met een relatief hoge weerstand). Ik heb eerst proef gedraaid met mijn oude loop, de nieuwe loop is zo’n 12C koeler met hetzelfde waterblok (alphacool eisblock xpx aurora edge). Dit blok was een gokje omdat ik nog geen reviews gezien heb, maar hij is zeker niet slecht.

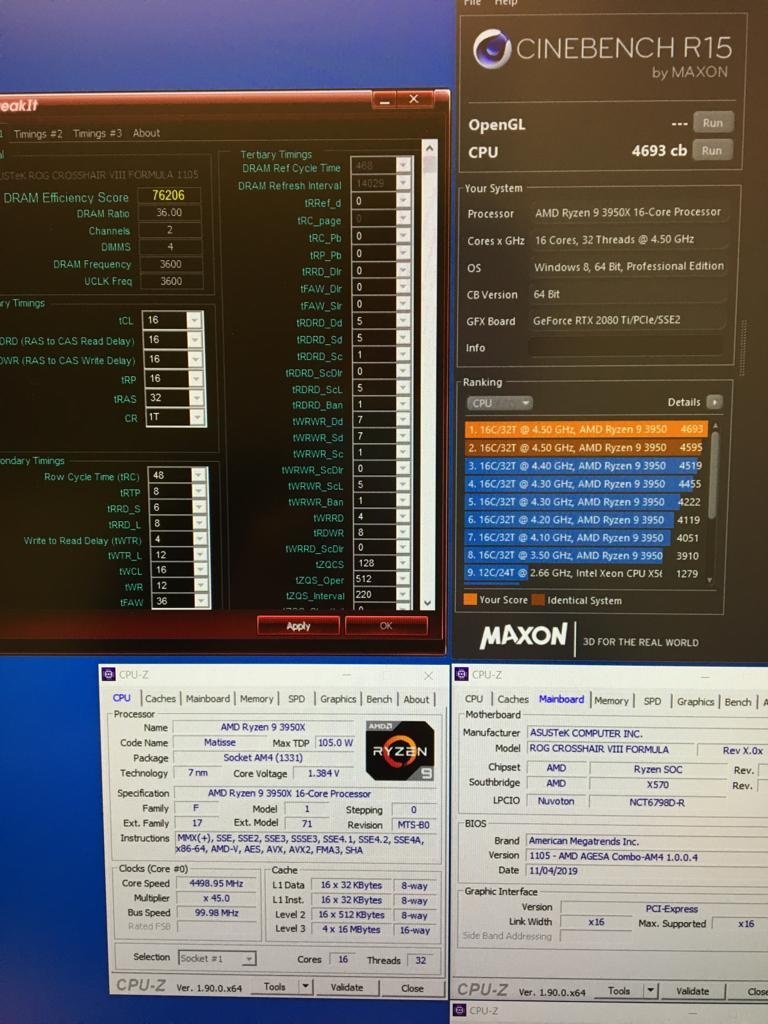

Op 4400MHz all core is echt idle zo’n 31C zonder terugschakeling naar lagere snelheden. Dit was na een Cinbench run.

Systeem - Final

Cinebench R15 @4500MHz C16 met 4x 16GB
CB-R15@4500MHz

Edit: 4300MHz moest 4400MHz zijn

[Voor 18% gewijzigd door Sparks.nl op 15-12-2019 20:58]
