[Ubiquiti Unifi Switch] Monteren in 10" patchkast

[HB__]

Hi allemaal,

Ik ben druk bezig met het kijken voor een patchkast voor in de meterkast, om op deze wijze mijn netwerk bekabeling allemaal netjes te kunnen organiseren. Nu is het zo dat ik twee Ubiquiti Unifi Switches heb welke volgens mij prima moeten passen in een 10" kast (23,5 cm breed, terwijl de kast 37cm breed is). Iemand toevallig ervaring mee?

Nu is het alleen zo dat ik nergens brackets/rackmounts oor mijn Unifi switch kan vinden.Het betreft de volgende switch: Ubiquiti Unifi Switch (8-poorts, 150W PoE+) en ik heb inderdaad netjes de 4 gaatjes in de zijkant voor een mount maar dan moet ik het wel kunnen kopen.

Is dit een universele maat?

[HKLM_]

Die oortjes zitten toch in je doos als je de switch nieuw koopt?

Anders kan je ze hier kopen: https://www.broadbandbuye...254-esscable-esrm-us8150/

[ Voor 76% gewijzigd door HKLM_ op 09-05-2019 07:52 ]

[HB__]

zaten inderdaad, mocht het helaas niet zo zijn dat de doos van deze switches tijdens onze verhuizing weg zijn gegooid zonder eerst goed te checken of er nog materiaal in zat.

Anders kan je ze hier kopen: https://www.broadbandbuye...254-esscable-esrm-us8150/

Maakt dit het qua formaat compatible voor een 10" kast?

[ Voor 33% gewijzigd door HB__ op 09-05-2019 07:55 ]

[Master__R]

Past niet, deze switch en de oortjes zijn bedoeld om deze aan een tafel oid te monteren:
https://dl.ubnt.com/datasheets/unifi/UniFi_PoE_Switch.pdf (pagina 4)

Bij het model hoger zie je rack-mountable staan, bij de 8p niet. Het schijnt ook niet te passen (ik heb een tijdje terug de forums afgestruind om dezelfde reden).

[HKLM_]

Harmen070 schreef op donderdag 9 mei 2019 @ 07:53:
zaten inderdaad, mocht het helaas niet zo zijn dat de doos van deze switches tijdens onze verhuizing weg zijn gegooid zonder eerst goed te checken of er nog materiaal in zat.


[...]


Maakt dit het qua formaat compatible voor een 10" kast?

Dammm die dingen zijn voor 19" sorry

[HB__]

Master__R schreef op donderdag 9 mei 2019 @ 08:08:
Past niet, deze switch en de oortjes zijn bedoeld om deze aan een tafel oid te monteren:
https://dl.ubnt.com/datasheets/unifi/UniFi_PoE_Switch.pdf (pagina 4)

Bij het model hoger zie je rack-mountable staan, bij de 8p niet. Het schijnt ook niet te passen (ik heb een tijdje terug de forums afgestruind om dezelfde reden).

Zitten toch niet voor niets gaten in de zijkanten voor ears? Als het in een 19" kast wel kan, moeten we overwegen of dit misschien een optie is, maar mijn voorkeur zou uitgaan naar de 10" variant.

Ik ben overigens diverse ears/brackets/mounts tegen gekomen voor 19" kasten, maar ook met gebruik van een plank in een patchkast. Maar helaas zonder resultaat voor een 10" kast dus ik hoop stiekem nog op een gouden tip

[sentinel1984]

Dit gaat niet passen. Ik heb daarom ook voor een andere oplossing moeten kiezen
Een 10" kast zou mij 25.4cm breed moeten zijn (10 x 2.54cm) en de 150watt is zonder oortjes 23.5cm.
(De kast zelf is uiteraard iets breder door de zijkanten)

De oortjes zijn ervoor om te monteren op de muur of iets dergelijks.

[HB__]

sentinel1984 schreef op donderdag 9 mei 2019 @ 08:55:
Dit gaat niet passen. Ik heb daarom ook voor een andere oplossing moeten kiezen
Een 10" kast zou mij 25.4cm breed moeten zijn (10 x 2.54cm) en de 150watt is zonder oortjes 23.5cm.
(De kast zelf is uiteraard iets breder door de zijkanten)

De oortjes zijn ervoor om te monteren op de muur of iets dergelijks.

Maar betekend dit dat ook bijvoorbeeld deze mounts voor op een 19" rack niet werken?

[ Voor 20% gewijzigd door HB__ op 09-05-2019 09:04 ]

[sentinel1984]

19"durf ik zo niet te zeggen.
Er zijn van Ubiquiti zelf een aantal 19" rackmount opties voor o.a de Edgerouter.

Of er ook zoiets is voor de UniFi switches zijn weet ik zo niet.

[rens-br]

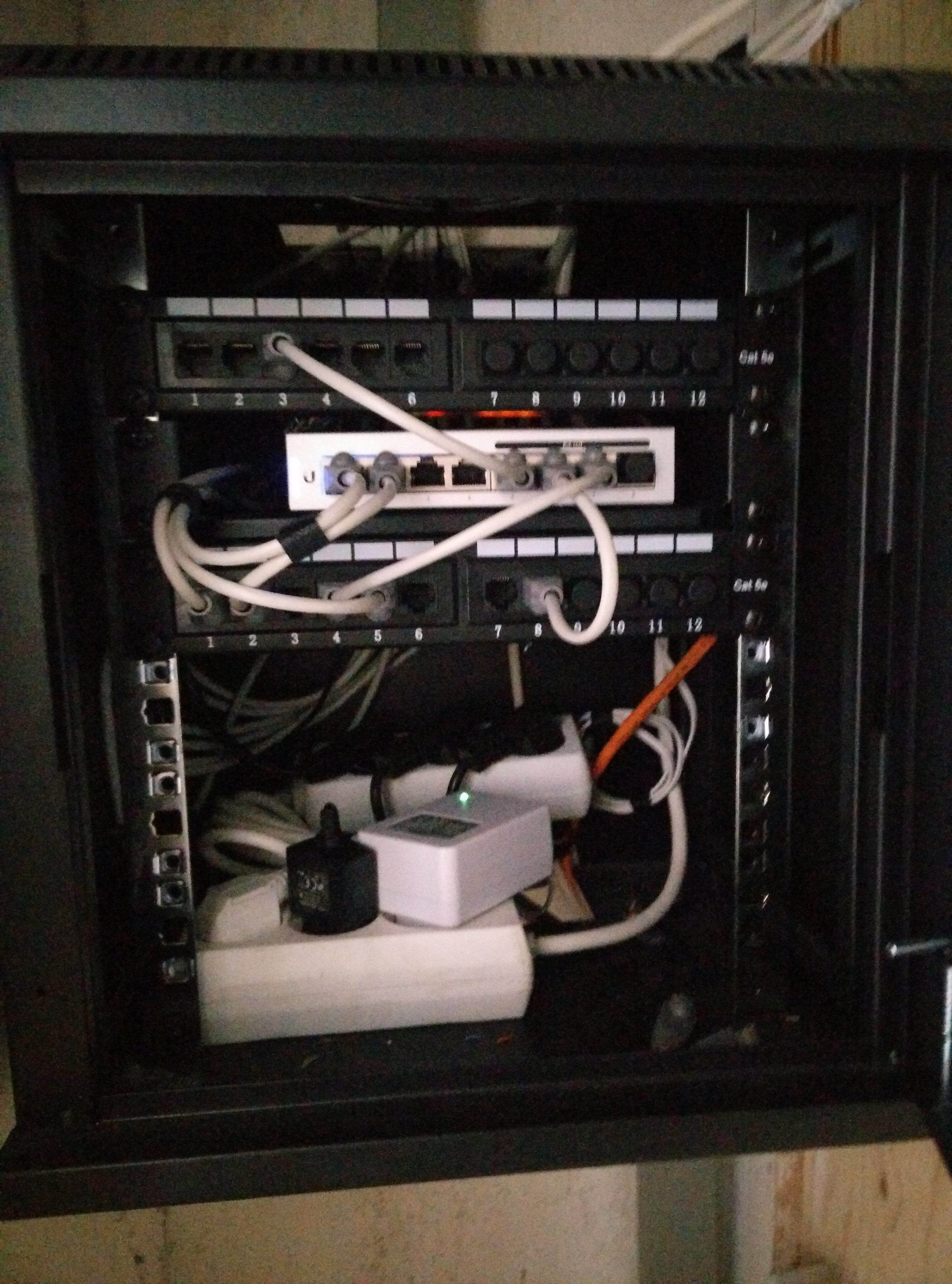

@Harmen070 i.p.v. beugels te kopen kan je ook kiezen voor een legbord:

[ Voor 17% gewijzigd door rens-br op 09-05-2019 10:02 ]

[HB__]

Dit zou inderdaad wel een mooie optie vinden @rens-br . Echter als ik @sentinel1984 goed begrijp past het device (23,5 centimeter) niet in de 10" kast welke 25,4cm is. Als ik kijk naar de maten dan staat hier een binnenmaat van 21,5 centimeter. Wat dus inderdaad niet gaat passen.

[ Voor 32% gewijzigd door HB__ op 09-05-2019 10:41 ]

[sentinel1984]

Op een legbord zou die wellicht passen. Ik weet niet of de 10" een buitenmaat of binnenmaat is. Ik heb daar niet veel verstand van.
Als het een binnenmaat is moet je hem erop kunnen leggen

Ik vind de 150W wel warm worden en ben daarom gaan twijfelen of ik hem wel in een kleine kast zou willen plaatsen (ik kan een 6U kwijt).
De andere apparatuur produceert ook warme en het totaal plaatje doet mijn twijfelen of de warmte opbouw niet te groot word.

[rens-br]

Harmen070 schreef op donderdag 9 mei 2019 @ 10:33:
Dit zou inderdaad wel een mooie optie vinden @rens-br . Echter als ik @sentinel1984 goed begrijp past het device (23,5 centimeter) niet in de 10" kast welke 25,4cm is. Als ik kijk naar de maten dan staat hier een binnenmaat van 21,5 centimeter. Wat dus inderdaad niet gaat passen.

Je hebt helemaal gelijk, ik zie nu ook dat de 150W versie een heel stuk groter is dan de 60W versie (welke in het plaatje hierboven staat)
