6pin naar 2x molex

[skdevil]

Beste mede tweakers,

Is het veilig om van een 6pin kabel naar molex te gaan om vervolgens een 2 tal HDD backplanes aan te sluiten? De splitters die ik kan vinden hebben echter maar 3 van de 4 pinnen aan de molex kant (waarschijnlijk geen 5v?)

Ik gebruik in mijn komende NAS ga ik de KMPKT Dynamo mini gebruiken welke geen molex aansluitingen heeft standaard.

Nu zou ik in theorie ook van sata naar molex kunnen gaan maar heb daar veel nare verhalen over gehoord.

[ Voor 9% gewijzigd door skdevil op 06-05-2019 18:48 ]

[skdevil]

Iemand?

[Kaalus]

Meestal hebben HDD's de 5V lijn nodig voor de logica op de controller. PCI-e is enkel 12V en GND dus dat zal waarschijnlijk niet werken tenzij je HDD's hebt die geen 5V nodig hebben.

Molex naar SATA kan, zolang je goede connectors aan beide kanten gebruikt. In elk geval geen gesmolten connectors, dat is vaak vroeg of laat ellende.

[Cave_Boy]

Kaalus schreef op dinsdag 14 mei 2019 @ 10:52:
Meestal hebben HDD's de 5V lijn nodig voor de logica op de controller. PCI-e is enkel 12V en GND dus dat zal waarschijnlijk niet werken tenzij je HDD's hebt die geen 5V nodig hebben.

Molex naar SATA kan, zolang je goede connectors aan beide kanten gebruikt. In elk geval geen gesmolten connectors, dat is vaak vroeg of laat ellende.

Een standaard 3,5 inch harde schijf gebruikt toch 12V? Dat staat op de schijf zelf altijd.

Ik heb geen ervaring met deze constructie maar hoe ik het lees zou het wel moeten kunnen werken omdat je de 12V nog gewoon hebt. Wel zou ik het eerst met 2 oude schijven testen en niet direct de belangrijke bestanden schijven.

[Kaalus]

Cave_Boy schreef op dinsdag 14 mei 2019 @ 11:00:
[...]


Een standaard 3,5 inch harde schijf gebruikt toch 12V? Dat staat op de schijf zelf altijd.

Ik heb geen ervaring met deze constructie maar hoe ik het lees zou het wel moeten kunnen werken omdat je de 12V nog gewoon hebt. Wel zou ik het eerst met 2 oude schijven testen en niet direct de belangrijke bestanden schijven.

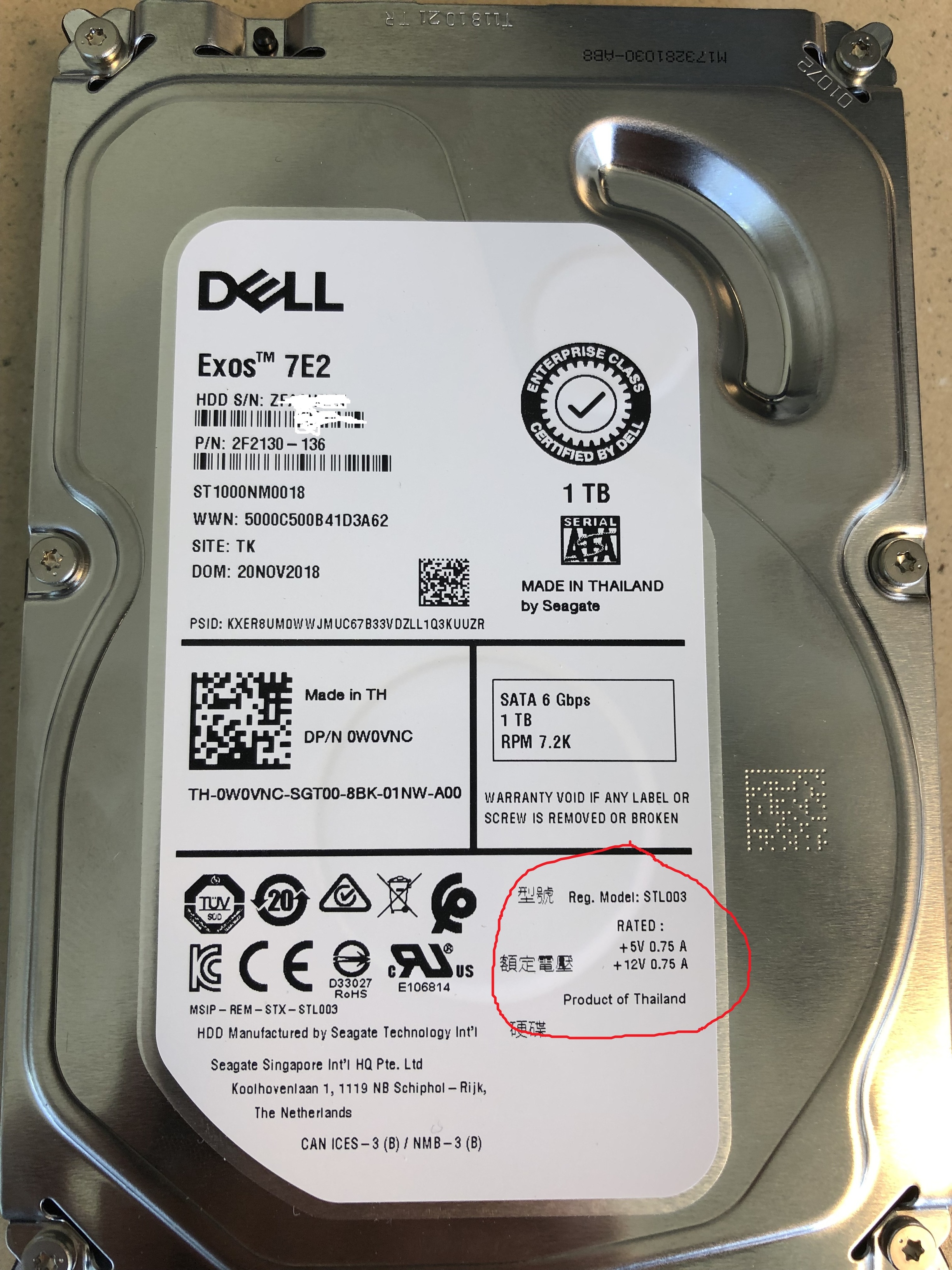

Vaak staat er zowel een 12V als 5V rating op de schijven. De 12V is voor de motor, de 5V voor de logica. Het DC > DC downsteppen van de 12V naar 5V op de schijf zelf is onnodig en inefficient als deze al uit de PSU komt.

[Cave_Boy]

Kaalus schreef op dinsdag 14 mei 2019 @ 11:03:
[...]

Vaak staat er zowel een 12V als 5V rating op de schijven. De 12V is voor de motor, de 5V voor de logica. Het DC > DC downsteppen van de 12V naar 5V op de schijf zelf is onnodig en inefficient als deze al uit de PSU komt.

Nooit opgevallen maar heb het inderdaad gezien. Oude schijven hebben inderdaad nog 12V zag ik staan en nieuwe (SATA) hebben een range.

Kijk ik echter bij de Dynamo mini tech specs dan zie ik staan dat deze molex en sata heeft als output:
Outputs: 22-pin, SATA/MOLEX, 4+4 EPS, 6+2 PCIe

https://www.sfflab.com/products/kmpkt_dynamo_psu

Dat geen optie?

[skdevil]

Kaalus schreef op dinsdag 14 mei 2019 @ 11:03:
[...]

Vaak staat er zowel een 12V als 5V rating op de schijven. De 12V is voor de motor, de 5V voor de logica. Het DC > DC downsteppen van de 12V naar 5V op de schijf zelf is onnodig en inefficient als deze al uit de PSU komt.

Klopt inderdaad!

[skdevil]

Cave_Boy schreef op dinsdag 14 mei 2019 @ 11:11:
[...]


Nooit opgevallen maar heb het inderdaad gezien. Oude schijven hebben inderdaad nog 12V zag ik staan en nieuwe (SATA) hebben een range.

Kijk ik echter bij de Dynamo mini tech specs dan zie ik staan dat deze molex en sata heeft als output:
Outputs: 22-pin, SATA/MOLEX, 4+4 EPS, 6+2 PCIe

https://www.sfflab.com/products/kmpkt_dynamo_psu

Dat geen optie?

Om die reden had ik hem inderdaad ook besteld echter heeft hij alleen sata geen molex.

[Cave_Boy]

Dan kan dit toch?
https://www.i-mania.nl/15...5yXemqe733fQaAu9HEALw_wcB

[skdevil]

Cave_Boy schreef op dinsdag 14 mei 2019 @ 11:14:
Dan kan dit toch?
https://www.i-mania.nl/15...5yXemqe733fQaAu9HEALw_wcB

Dat is inderdaad ook een optie. Had alleen veel (nare) verhalen gelezen van dit soort adapters.
Van een (bekend) merk kan je dit soort verloop kabels ook niet vinden..

[Cave_Boy]

Dit is van een merk: https://www.kabeltje.com/...ta%20man%20molex%20vrouw&

[computerjunky]

Die zou niet eens mogelijk moeten zijn.
De molex- 6 pins converters zijn bedoeld om van de voeding naar de vga te gaan en niet andersom.
Kortom je moeteen female - female connector gebruiken als die al bestaan en dat is bij computers af te raden.
Alle stekkers passen standaard maar op 1 type poort en dat is niet voor niets.
Alles wat dus afwijkt moet je gewoon niet willen.

Waarom niet gewoon molex splitters. Ik ken geen voeding die geen molex heeft.
En een enkele molex kan zonder problemen stroom voor 8 hardeschijven leveren.

En anders gewoon idd sata naar molex. Heb er nooit problemen mee gehad. Als het eenmaal goed vast zit is er niks aan de hand.

[PROnline]

https://s3.amazonaws.com/...KT+Dynamo+Mini+Manual.pdf

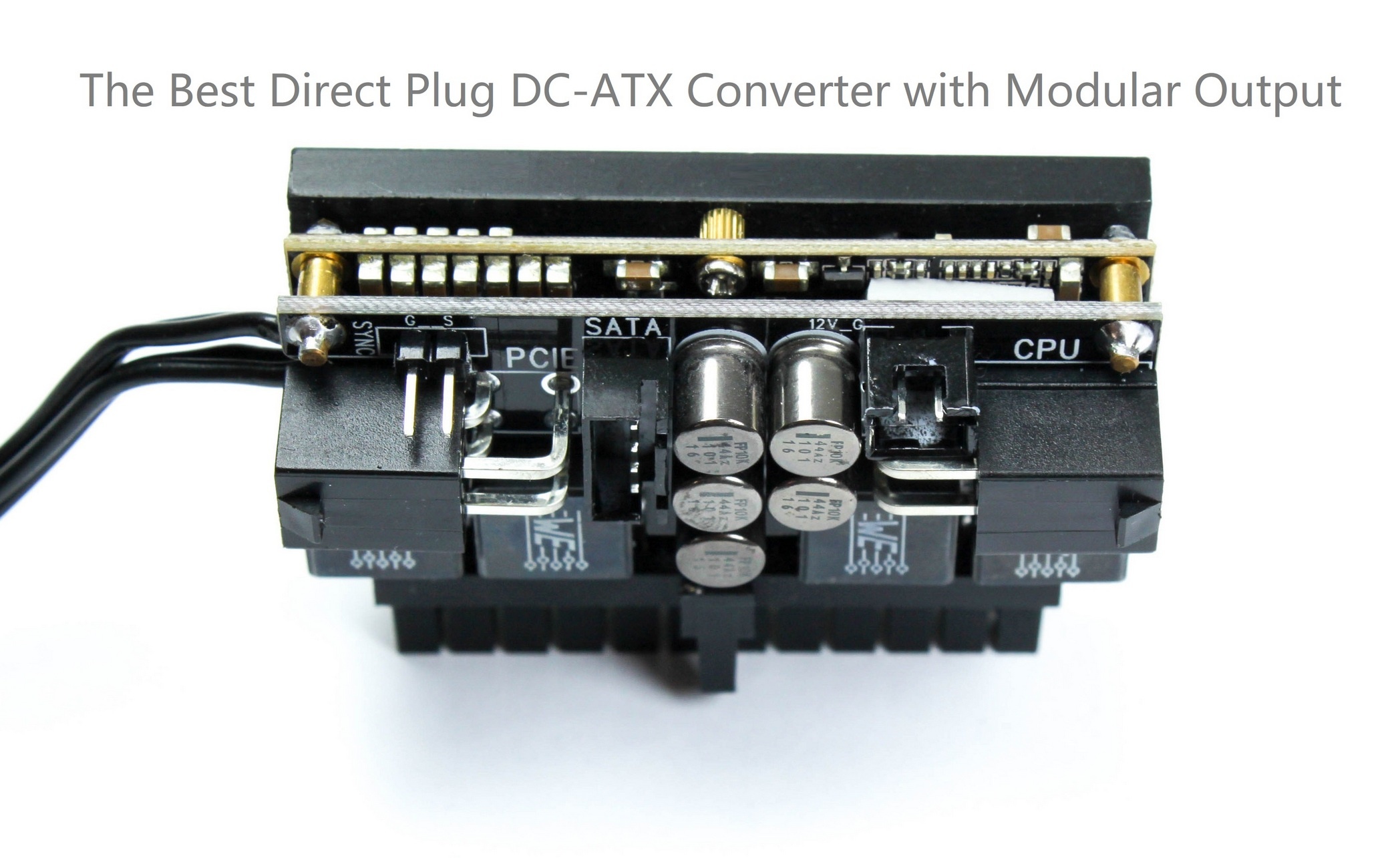

Er zit maar één 5v aansluiting op het board en dat is de onderste pin van de vier pinnen waar "SATA" bij staat.
Dit is echter een JST b4b-xh-2 connector. Je zou hier met wat handigheid zelf een jst b4b-xh2 naar molex kabel van kunnen maken. De volgorde van de pinnen komt overéén met een molexplug.

https://www.conrad.nl/p/j...n-4-ehr-4-1-stuks-1217309
(vergeet niet de pinnetjes er los bij te bestellen)

Let op dat de connector officieel voor max 3A gecertificeerd is.

[skdevil]

PROnline schreef op dinsdag 14 mei 2019 @ 18:21:
https://s3.amazonaws.com/...KT+Dynamo+Mini+Manual.pdf

Er zit maar één 5v aansluiting op het board en dat is de onderste pin van de vier pinnen waar "SATA" bij staat.
Dit is echter een JST b4b-xh-2 connector. Je zou hier met wat handigheid zelf een jst b4b-xh2 naar molex kabel van kunnen maken. De volgorde van de pinnen komt overéén met een molexplug.

https://www.conrad.nl/p/j...n-4-ehr-4-1-stuks-1217309
(vergeet niet de pinnetjes er los bij te bestellen)

Let op dat de connector officieel voor max 3A gecertificeerd is.

Bedankt! Ik zal eens kijken of iemand dit soort kabels wellicht al compleet verkoopt nu dat ik weet welke connector het is.

Als ik het goed gelezen heb verbruikt een HDD maximaal 500+650mA. Uitgaande hiervan zou ik met 4 schijven boven de 3A komen.

[skdevil]

De leverancier van deze PSU heeft aangegeven dat er geen kabel met molex connectors bestaat en dat hetzelf maken of verloopstukjes gebruiken de enige optie is.
Ik zit alleen een beetje met het punt dat er maximaal 3A over deze kabel heen mag gaan (ondanks dat er 4 SATA power aansluitingen op zitten)

4 harde schijven trekken deze 3A volgens mij vol"?

[shadvet]

Gaan alle 4 schijven tegelijk belast worden dmv raid? Als je de schijven niet allemaal tegelijk belast blijf je denk ik wel onder de 3A.

[skdevil]

shadvet schreef op donderdag 16 mei 2019 @ 09:49:
Gaan alle 4 schijven tegelijk belast worden dmv raid? Als je de schijven niet allemaal tegelijk belast blijf je denk ik wel onder de 3A.

Nee, dat waarschijnlijk niet.
Het gaat meer om het booten en/of uit slaapstand komen. Schijven gebruiken over het algemeen alleen veel stroom bij het op-spinnen.
