[ESPHome] Verbinding tussen Nextion display en Wemos D1 Mini

[JBS]

Wellicht hier ook ESPHome gebruikers?
Ik heb een Nextion NX3224T024 verbonden met een Wemos D1 Mini. RX naar D4, TX naar D7. Via een SD kaartje een TFT image op de Nextion geinstalleerd (zowel een volledig lege als eentje uit het HASwitchPlate project) Mijn ESPHome configuratie:

YAML:

uart:
  rx_pin: D4
  tx_pin: D7
  baud_rate: 9600

binary_sensor:
  - platform: nextion
    page_id: 0
    component_id: 2
    name: "Nextion Component 2 Touch"

display:
  - platform: nextion
    id: display
    lambda: |-
      it.set_component_text("t0", "hello");

Krijg echter de meldingen:

[20:26:20][E][uart:213]: Reading from UART timed out at byte 0!
[20:26:20][W][display.nextion:039]: Nextion returned no ACK data!
[20:26:25][E][uart:213]: Reading from UART timed out at byte 0!
[20:26:25][W][display.nextion:039]: Nextion returned no ACK data!

Hiervoor gebruikte ik het HASwitchPlate project waarbij de communicatie tussen de Wemos en het Nextion scherm wel functioneerde.
Iemand zo een suggestie wat ik het over het hoofd zou kunnen zien?

[Lennyz]

Je hebt het zoals ik het lees als volgt geconfigureerd:

De RX pin op de Wemos = D4
De TX pin op de Wemos = D7

Dan moet de TX pin van de Nextion verbonden worden met de RX (D4) van de Wemos, en de RX pin van de Nextion verbonden worden met de TX (D7) van de Wemos.

Heb je de ground ook verbonden met elkaar?

[JBS]

@Lennyz Heb het nu zo aangesloten, maar helaas blijven de foutmeldingen.





Wanneer ik dit deel onder lambda uit de YAML haal, krijg ik de foutmeldingen niet.

YAML:

      it.set_component_text("t0", "hello");

Wanneer ik iets als een lijntje probeer te tonen (om uit te sluiten dat het mis gaat door het tonen van tekst) waarbij ik het voorbeeld uit de documentatie gebruik, krijg ik een andere foutmelding.

src/main.cpp: In lambda function:
src/main.cpp:34:27: error: no matching function for call to 'esphome::display::Nextion::line(int, int, int, int)'
it.line(0, 0, 50, 50);
^
src/main.cpp:34:27: note: candidate is:
In file included from /data/touchscreen/.piolibdeps/esphome-core/src/esphome/application.h:48:0,
from /data/touchscreen/.piolibdeps/esphome-core/src/esphome.h:1,
from src/main.cpp:3:
/data/touchscreen/.piolibdeps/esphome-core/src/esphome/display/nextion.h:150:8: note: void esphome::display::Nextion::line(int, int, int, int, const char*)
void line(int x1, int y1, int x2, int y2, const char *color);
^
/data/touchscreen/.piolibdeps/esphome-core/src/esphome/display/nextion.h:150:8: note: candidate expects 5 arguments, 4 provided
*** [/data/touchscreen/.pioenvs/touchscreen/src/main.cpp.o] Error 1

Ik vraag me nu echter af of ik dat lambda systeem kan gebruiken in combinatie met het Nextion schermpje als ik dit lees op https://esphome.io/compon...ex.html#display-component

The display component houses ESPHome’s powerful rendering and display engine. Fundamentally, there are these types of displays:

• Text based displays like 7-Segment displays or some LCD displays.
• Displays like the Nextion TFT LCD Display that have their own processors for rendering.
• Binary displays which can toggle ON/OFF any pixel, like E-Paper displays or OLED displays.

For the last type, ESPHome has a powerful rendering engine that can do many things like draw some basic shapes, print text with any font you want, or even show images.

Op https://esphome.io/components/display/nextion.html wordt echter wel verder gegaan op het lamba verhaal wanneer het specifiek over de Nextion gaat. Ook dat specifieke voorbeeld geeft foutmeldingen:

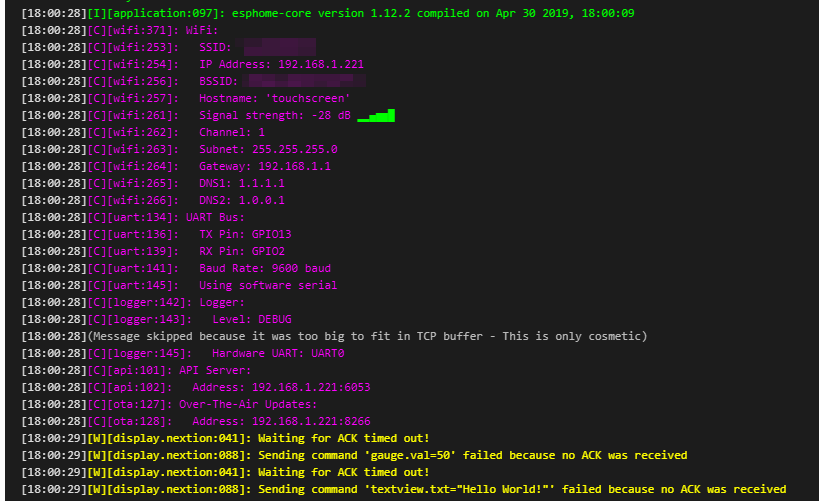

[18:00:39][W][display.nextion:041]: Waiting for ACK timed out!
[18:00:39][W][display.nextion:088]: Sending command 'gauge.val=50' failed because no ACK was received
[18:00:39][W][display.nextion:041]: Waiting for ACK timed out!
[18:00:39][W][display.nextion:088]: Sending command 'textview.txt="Hello World!"' failed because no ACK was received

Ook even geprobeerd met een andere Wemos, maar helaas

[ Voor 218% gewijzigd door JBS op 30-04-2019 18:25 ]

[Lennyz]

Vervang:

- D4 eens door GPIO2
- D7 eens door GPIO13

Het is sowieso beter om jezelf aan te wennen om de GPIO nummering te gebruiken. De D nummering verschilt per type board. Dat scheelt veel fouten als je consequent de GPIO nummering gebruikt.

Als je perse die D nummering wilt gebruiken moet je wel het juiste board definen in de settings.

https://esphome.io/guides...ion-types.html#config-pin
https://esphome.io/components/esphome.html

Oh wacht in je screenshot staat het wel correct.

[ Voor 93% gewijzigd door Lennyz op 30-04-2019 18:53 ]

[Ierlandfan]

Het lijkt erop alsof de communicatie van de Nextion naar de ESP niet lekker gaat.

In het voorbeeld van de documentatie (Mogelijk verouderd) mist een parameter. (COLOR_ON)
it.line(0, 0, 50, 50, COLOR_ON); zou moeten werken

Ik verwacht niet dat het daardoor werkt maar dit was meer voor de volledigheid.

Ik zie dat je UART0 gebruikt voor de logging, wellicht moet jeen (Optionele) UART, ID ingeven zodat de ESP weet weke hij moet gebruiken voor de Nextion?

[Lennyz]

Probeer eens andere pins bijvoorbeeld GPIO14 (D5) en GPIO12(D6).

[Ierlandfan]

When choosing GPIO pins to use, it’s best to avoid GPIO 0, 2 and 15 unless absolutely necessary.....

https://zoetrope.io/tech-...s-and-gpio-state-startup/

[JBS]

Ierlandfan schreef op dinsdag 30 april 2019 @ 19:05:
Het lijkt erop alsof de communicatie van de Nextion naar de ESP niet lekker gaat.

In het voorbeeld van de documentatie (Mogelijk verouderd) mist een parameter. (COLOR_ON)
it.line(0, 0, 50, 50, COLOR_ON); zou moeten werken

Ik verwacht niet dat het daardoor werkt maar dit was meer voor de volledigheid.

Dat geeft ook een error, namelijk:

src/main.cpp: In lambda function:
src/main.cpp:34:37: error: invalid conversion from 'uint8_t {aka unsigned char}' to 'const char*' [-fpermissive]
it.line(0, 0, 50, 50, COLOR_ON);
^
In file included from /data/touchscreen/.piolibdeps/esphome-core/src/esphome/application.h:48:0,
from /data/touchscreen/.piolibdeps/esphome-core/src/esphome.h:1,
from src/main.cpp:3:
/data/touchscreen/.piolibdeps/esphome-core/src/esphome/display/nextion.h:150:8: error: initializing argument 5 of 'void esphome::display::Nextion::line(int, int, int, int, const char*)' [-fpermissive]
void line(int x1, int y1, int x2, int y2, const char *color);
^
*** [/data/touchscreen/.pioenvs/touchscreen/src/main.cpp.o] Error 1

Ierlandfan schreef op dinsdag 30 april 2019 @ 19:05:
Ik zie dat je UART0 gebruikt voor de logging, wellicht moet jeen (Optionele) UART, ID ingeven zodat de ESP weet weke hij moet gebruiken voor de Nextion?

'logger:' heb ik even verwijderd, dat lijkt niet zomaar te mogen want dit resulteert in: ERROR Logger is not configured!
Hoe zou ik kunnen achterhalen welke UART te gebruiken om te voorkomen dat logging de communicatie met de Nextion verhindert?

Lennyz schreef op dinsdag 30 april 2019 @ 19:10:
Probeer eens andere pins bijvoorbeeld GPIO14 (D5) en GPIO12(D6).

Toen ik het probeerde met een andere Wemos D1 Mini heb ik andere pins gebruikt (omdat die gesoldeerd waren), helaas ook zonder resultaat.

[JBS]

Heb een TFT van het HASwitchPlate (https://github.com/aderus...ntation/02_Nextion_HMI.md / https://github.com/aderus...e/tree/master/Nextion_HMI) project op de Nextion gezet waardoor ik een aantal 'gebieden' op het scherm heb. Druk ik op één van deze gebieden, dan zie ik in de log van ESPHome:

[14:07:11][W][display.nextion:149]: Received unknown filler end bytes from Nextion!

Ergens lijkt er dus wel een verbinding te zijn?

[JBS]

Voor de geïnteresseerde: Heb op Github een issue aangemaakt, daar is wat voortgang: https://github.com/esphome/issues/issues/282

[Sepio]

Je voedt de Nextion nu vanuit Wemos. Ik heb altijd begrepen dat je de Nextion apart moet voeden. De hoeveelheid stroom is meer dan de Wemos/Arduino via zijn 5V pin kan leveren.

Dus je zou eens kunnen proberen of een losse voeding van het display waarbij er wel een ground lijn zit tussen de Wemos, het display en de losse voeding.

[JBS]

@Sepio Dank voor je suggestie. Voeden via de Wemos gaat prima, in ieder geval met het HA SwitchPlate project.
