Garagedeur openen met relais

[Jer0entjeh88]

Graag zou ik mijn Chamberlain 700 automatische garagedeuropener willen openen via Domoticz. Nu heb ik al wat onderzoek gedaan naar de myQ oplossing van Chamberlain zelf, echter biedt deze geen ondersteuning voor Domoticz. Daarom verder gaan zoeken naar een Z-Wave relais module. Nu is mijn oog gevallen op de: https://tweakers.net/pric...lush-1-relay-z-wave+.html.

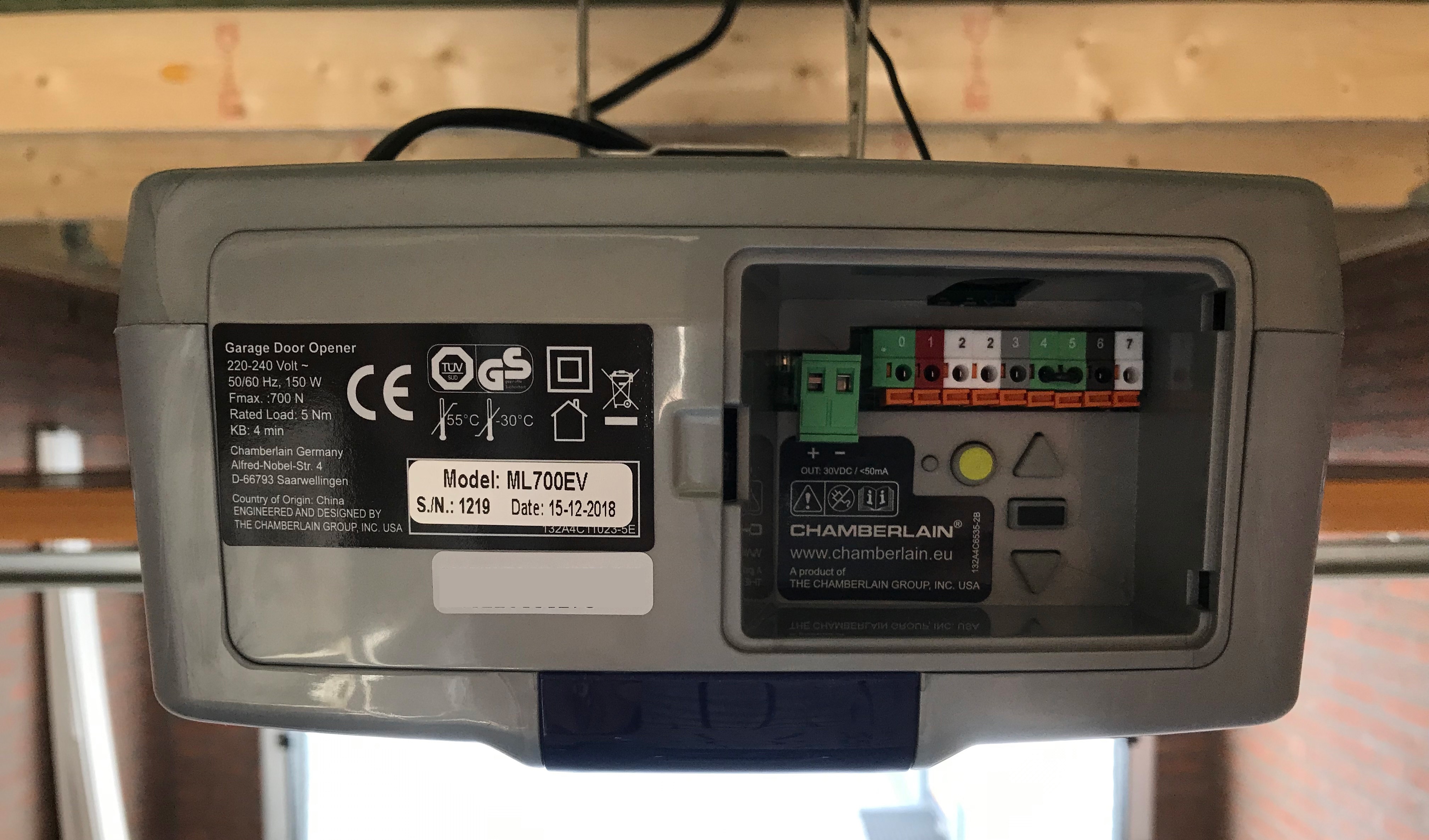

Mijn Chamberlain heeft de volgende aansluitingen:


Als het goed is ondersteund de Qubino de 30VDC output van de Chamberlain. Is het gewoon een kwestie van draadjes aansluiten in de 30VDC output van de Chamberlain en op de Qubino. Daarna van de Qubino in de "1 & 2" poorten van de Chamberlain input?

Gaat dit werken? Of kan dit volgens andere beter met bijvoorbeeld een andere relais?

[Jer0entjeh88]

Kleine bump, iemand die mij hierbij kan helpen?

[mcDavid]

ik zou zeggen, steek er eerst eens gewoon wat draadjes in en kijk of het werkt.

[ZeroMinded]

@Jer0entjeh88 ben je hier nog uit gekomen?

[Jer0entjeh88]

@ZeroMinded Zeker! Uiteindelijk heb deze Aqara Zigbee relais besteld. Ik heb geprobeerd om hem te voeden vanuit de output van de garagedeur opener zelf, maar dit bleek niet handig gezien deze niet altijd op stroom blijft staan. Dan verliest de relais dus zijn stroom en Zigbee signaal waardoor je hem niet meer kunt aanroepen. Daarna gewoon gevoed met stroom en dat werkt uitstekend!

[ZeroMinded]

Thanks voor je feedback @Jer0entjeh88 , ik heb inmiddels zelf een zwave relais geïnstalleerd, netjes in een opbouw doosje ivm 230v.

Ingesteld dat bij trigger er een halve seconde geschakeld moet worden.
Het was mij in eerste instantie niet duidelijk welke connectoren ik moest verbinden, maar dat is dus 1 en 2 (rood en wit).

Ook een deur sensor geplaatst en alles via home-assistant doorgestuurd naar Apple HomeKit (partner-vriendelijker).

Zo kunnen we beide op afstand ook zien of de deur open of dicht is (geweest).

[NvBgm]

Beste @Jer0entjeh88 Misschien een beetje laat maar wie weet
Daar ik ook een Chamberlain 700EV in de garage heb hangen en ook Domoticz en HA gebruik ben ik benieuwd of je mij kunt helpen aan wat info. Ik heb in de meterkast ook een raspberry pi4 hangen.
Graag zou ik mijn garage deur ook op afstand kunnen openen en sluiten.
Kun je aangeven welke zibee stick en welk relais ik hiervoor het beste kan aanschaffen ?
De in het topic genoemde relais is niet meer leverbaar zag ik.
Hoor graag jou advies..

Nico

[SonataArctica]

Deze werken ook prima:

https://nl.aliexpress.com...2mzK&gatewayAdapt=glo2nld

In deze tutorial kun je wellicht wat handige info vinden:
https://frenck.dev/diy-smart-doorbell-for-just-2-dollar/

[Jer0entjeh88]

NvBgm schreef op woensdag 30 november 2022 @ 23:14:
Beste @Jer0entjeh88 Misschien een beetje laat maar wie weet
Daar ik ook een Chamberlain 700EV in de garage heb hangen en ook Domoticz en HA gebruik ben ik benieuwd of je mij kunt helpen aan wat info. Ik heb in de meterkast ook een raspberry pi4 hangen.
Graag zou ik mijn garage deur ook op afstand kunnen openen en sluiten.
Kun je aangeven welke zibee stick en welk relais ik hiervoor het beste kan aanschaffen ?
De in het topic genoemde relais is niet meer leverbaar zag ik.
Hoor graag jou advies..

Nico

Zelf heb ik de Conbee ll Zigbee usb dongle gebruikt in mijn Rapsberry pi. https://www.robbshop.nl/conbee-2-deconz-zigbee-usb-dongle

Verder maakt de relais die je gebruikt niet zoveel uit, zolang hij maar compatible is met Zigbee en de Conbee usb stick (maar dat zijn de meeste wel).

[NvBgm]

Hartelijk dank voor de info. Ik ga eens wat spullen bestellen en kijken of het gaat lukken ...
