[7400-serie] Digitale IC's.

[kitao]

De opzet van dit topic is om een overzichtje te bieden van de 74HC00-serie.
Iedereen kan daaraan bijdragen natuurlijk, graag zelfs, maar svp wel enigzins op volgorde en niet dat er hele hoge nummers tussen de lage verschijnen. Omdat er nu indexen zijn is dat niet meer van belang en ook andere serie IC's kunnen hier geplaatst worden.

Index 00 ..... >>> ..... Index 100 ..... >> ..... Index 200 en 300 >> Index 500 >> Index 4000

'Praktische toepassingen' ......... Vanaf hier.

74HC00 ..... Quad 2-Input Nand Gate
74HC42 ..... BCD-To-Decimal Decoder
74LS47 ...... BCD To 7-Segment Decoder
74HC74 ..... Dual D Flip Flop Pos. Edge Trig
74HC75 ..... Quad Bistable Latches
74HC85 ..... 4-Bit Magnitude Comparator
74LS90 ...... BCD Decade Counter
74LS92 ...... Divide-By-Twelve Counter
74LS93 ...... 4-Bit Binary Counter

Een compleet overzicht is hier te vinden :
Wikipedia: List of 7400-series integrated circuits

Simulide en Logisim en Databladen toelichting.

¤¤¤¤¤

Websites verwijzingen, o.a. :
.nl
Wikipedia: 7400-serie
https://www.brinktechniek.nl/CMS/docs/4268_1491834518.pdf
http://www.dickmann.org/e...ge-informatie/poorten.htm
http://www.davdata.nl/digit2.html
https://ds.opdenbrouw.nl/inldig/inldig_wk6.pdf

.engels talig
https://www.petervis.com/...Meaning_of_Lettering.html
http://www.learnabout-ele...Digital/dig46.php#simlist
https://www.electronics-t.../bcd-counter-circuit.html

¤¤¤¤¤

Ik zal proberen er een schema en een waarheidstabel erbij te zetten maar in ieder geval minstens een verwijzing naar het datablad waar dat altijd in staat. Er zullen van mij geen animaties of video's verschijnen dus inzicht in de werking blijft beperkt maar zal hopelijk voldoende zijn voor lezers die nog niet zo bekend zijn met electronica om hun interesse daarin te vergroten. Geplaatste databladen zijn van Texas Instruments omdat in Simulide de poort-letters daar het meest op lijken. Er worden verder meestal geen thumbnails geplaatst maar een link onder het plaatje ter vergroting.

De 7400-serie is een standaardserie digitale geïntegreerde schakelingen die zijn uitgevoerd in TTL-technologie.

Wikipedia: 7400-serie

7400 - Quadruple 2-Input Positive-NAND Gates


https://imgur.com/a/VJN9jEq



Datablad
http://www.ti.com/lit/ds/symlink/sn74ls00.pdf

edit : Dat begint goed, had de 'verkeerde' datasheet geplaatst. Moet deze zijn :

SNx4HC00 Quadruple 2-Input Positive-NAND Gates

http://www.ti.com/lit/ds/symlink/sn74hc00.pdf
.

[ Voor 56% gewijzigd door kitao op 19-04-2019 03:13 . Reden: Index #0 toegevoegd ]

[memphis]

Mja... zo zijn er veel varianten, de HC mag je eigenlijk geen TTL noemen, het is een CMOS versie.

[kitao]

Scherp gezien Memphis maar kan nu niet de titel meer veranderen, bovendien komen er als dit rijtje voortgezet mag worden ook nog 74XX aan bod. De TTL-zin is trouwens niet van mij, dat is de openingszin van de geplaatste Wikipedia. Ben inmiddels de letters aan het uitzoeken. Er zullen ook stukken overgeslagen worden, na de Nand heeft het weinig nut om nog een zelfde soort IC met And eraan toe te voegen.

https://www.petervis.com/...Meaning_of_Lettering.html

Basis :

https://www.petervis.com/...es/basic-logic-gates.html

NL-versie, 36 pagina's pdf

https://www.brinktechniek.nl/CMS/docs/4268_1491834518.pdf

Persoonlijk vind ik het leuk om te simuleren met schakelingen, sinds de nieuwe versie van Simulide die sinds kort uit is, zitten er nog meer IC's bij maar je ziet enkel een nummer. Digitale techniek was voor mij toch al een hobby maar dat is een tijd geleden en ben veel vergeten inmiddels maar hopelijk wordt dat door dit topic (ten dele) hersteld.
.

[ Voor 16% gewijzigd door kitao op 03-04-2019 17:44 . Reden: Link toegevoegd ]

[memphis]

Helaas zijn er velen die beweren dat de 7400 n de 4000 series oude troep is en niet meer van deze tijd en toch zijn het heerlijke IC's om mee te werken en zie je ze ook nog in huidige apparatuur terug komen.

Van beide zie je ook dat er steeds nieuwere modellen bij komen.

[kitao]

Voor educatieve en zelf-bouw projecten zal er voorlopig nog wel plek voor blijven denk ik.
Was eigenlijk op zoek naar een multiplexer maar moest eerst al die nummers in simulide gaan uitzoeken wat wat was. Heb toen een lijstje samengesteld en zo is dit topic gekomen. Ben nog steeds bezig met de 74HC138 (demux) en zo antiek lijkt me dat niet want het scheelt gewoon veel micro pinnen.

[kitao]

74HC42

Een zelfde soort reeks als in de OP is :

74HC02 ... Quad 2-Input Nor Gate
74HC04 ... Hex Inverter
74HC08 ... Quad 2-Input And Gate
74HC32 ... Quad 2-Input Nor Gate

Volgende wordt de 74HC42 - High-Speed CMOS Logic BCD-to-Decimal Decoder (1 of 10).

Non-valid BCD inputs result in none of the outputs being selected (all outputs are high).

http://www.ti.com/lit/ds/symlink/cd74hc42.pdf

Wikipedia: BCD-code


https://i.imgur.com/KGkAh1M.jpg


https://i.imgur.com/R8bRHgI.jpg

De led-bars kunnen in simu ingesteld worden op interne weerstand en gnd en het aantal leds.

Blijft nog over wat er in het IC zit, er komt daarom nog een edit.



Komt van deze website, inclusief code voor animatie. Voor welk programma dat is geen idee.

http://www.learnabout-ele...Digital/dig46.php#simlist

Wat verder niet aan bod zal komen maar wel vaak genoemd wordt zijn Booleaanse algebra en Karnaugh-diagrammen. Die worden gebruikt om logische schakelingen op te bouwen en te simplificeren, te verkleinen oftewel te optimaliseren. De Ic's in dit topic zijn al ontworpen dus is enkel de waarheids-tabel van belang.

Overzicht van de vele internationale symbolen voor logische poorten, ook wel gates genoemd.



Wikipedia: Logische poort

Mooi overzicht op deze .nl pagina :

http://www.dickmann.org/e...ge-informatie/poorten.htm
.

[ Voor 35% gewijzigd door kitao op 05-04-2019 02:13 ]

[kitao]

Grappig, heb er meteen een simulator bij.
Zie deze pagina voor instructie , er is wel Java voor nodig eenmaal Logisim is gedownload om die te openen.

http://www.learnabout-ele...Digital/dig46.php#simlist

Wat betreft het downloaden van de codes die er staan en het saven daarvan via de browser, daar wordt .xml achter geplaatst en die moet weg zodat de code enkel de file-extensie .circ overhoudt.

Zoek verder op tutorial logisim en er verschijnen talloze video's en etc. Deze duurt ca. 5 minuten.

[kitao]

74HC74

Dat is een D-FlipFlop, D staat voor Data, zie ook .nl :

http://www.davdata.nl/digit2.html

Datablad
http://www.ti.com/lit/ds/symlink/sn74hc74.pdf

74HC74 Dual D-Type Positive-Edge-Triggered Flip-Flop With Clear and Preset

Dual betekent dat er twee van zulke schakelingen in één IC zitten, pos.edge trigg. betekent dat deze schakelt op de stijgende flank vh kloksignaal.


https://i.imgur.com/YsmsXBm.jpg

Het TG symbool kon ik niet herkennen maar staat m.i. voor Transmission Gate. Daar zijn wel diverse symbolen voor maar deze hierboven is heel lastig te vinden. Uit het clock-symbool komt een C en die gaat naar TG. Wat er gebeurt is namelijk dit, als de clock 0 blijft dan kan D zo vaak veranderd worden als men wil maar wordt niet 'opgenomen', dit gebeurt pas als het IC een clock-pulse krijgt dat in de tabel hieronder als een pijltje omhoog wordt weergegeven. De X staat voor 'maakt niks uit' , oftewel Don't Care.


https://i.imgur.com/hEUnjNJ.jpg


https://i.imgur.com/KKYSeGr.jpg

Databladen zijn niet makkelijk te lezen, heb hier een toelichting gevonden, in boekvorm.

Understanding and Interpreting Standard-Logic Data Sheets

http://www.ti.com/lit/an/szza036c/szza036c.pdf
.

[ Voor 4% gewijzigd door kitao op 05-04-2019 17:42 . Reden: X ]

[kitao]

74HC75

Dual 2-Bit Bistable Transparent Latch
http://www.ti.com/lit/ds/schs135f/schs135f.pdf

Zelfde IC maar dan van Nexperia noemt het een Quad, het is maar hoe je het bekijkt.
https://assets.nexperia.com/documents/data-sheet/74HC75.pdf

Ik hou TI aan omdat de IC's in Simu dezelfde poort-letters hebben als bij TI.

NL achtergrond info :
Wikipedia: Latch
Wikipedia: Transparante latch
https://ds.opdenbrouw.nl/inldig/inldig_wk6.pdf

En ja, ik dump ze niet maar heb ze zelf ook doorgebladerd

Een transparante latch of D-latch is een digitale elektronische schakeling.
Het is een speciaal geval van een latch met poorten.
Wanneer stuuringang C=1, dan laat de schakeling de data op ingang D zonder meer door naar de uitgang Q.
Vandaar transparant.

Opnieuw een voor mij onbekend nergens te vinden symbool, het blokje met P en N.
Dit staat m.i. voor pos en neg.


https://i.imgur.com/BR1mUIW.jpg


https://i.imgur.com/3IFwPAD.jpg

[kitao]

74HC85

4-Bit Magnitude Comparator

Niet zo heel erg spannend, vergelijkt twee nibbels met elkaar en geeft op de uitgang of ze gelijk, of de ene hoger is als de andere. Kunnen gekoppeld worden om grotere getallen te vergelijken.

Datablad
http://www.ti.com/lit/ds/symlink/cd74hc85.pdf
Info
Wikipedia: Comparator


https://i.imgur.com/iNy5Mv5.jpg

[kitao]

74LS90
74LS92
74LS93



Combi Datablad
http://www.ti.com/lit/ds/symlink/sn54ls93.pdf

Ik hou het bij de 90



Info.nl
Wikipedia: Adder (elektronica)
https://ds.opdenbrouw.nl/inldig/inldig_wk4.pdf

Info.usa
hele mooie websites voor dit soort dingen
https://www.electronics-t.../bcd-counter-circuit.html
http://www.learnabout-electronics.org/Digital/dig56.php

Veel gebruikte (hobby) toepassing



Animatie


http://iamtechnical.com/74ls90-decade-counter-circuit


Dit keer geen Simulide plaatje, probleem is namelijk dat er geen BCD to 7-segment IC in zit.
Zal die eerst zelf moeten maken in een volgende post.

************************
PS
Weet iemand misschien welke simulator er gebruikt is voor de animatie ?

************************* volgende post *********************

Er bleek toch een bcd-7 segm decoder in simu te zitten, enkel niet als IC maar als component.


https://i.imgur.com/jYXXM5d.jpg

Maar kan ook los opgebouwd worden, duurt alleen iets langer.
Deze afbeelding heb ik niet zelf gemaakt


.

[ Voor 21% gewijzigd door kitao op 06-04-2019 15:19 . Reden: Volgende post ]

[kitao]

Index 100 ..... Index 00

74HC138 ..... 3- to 8-Line Decoder/Demultiplexer Inverting and Noninverting
74HC151 ..... 1 Of 8 Data Selector/Multiplexer
74HC165 ..... 8-Bit Parallel-Load Shift Register


Websites verwijzingen, o.a. :
https://www.elprocus.com/...ne-decoder-demultiplexer/
https://tronixstuff.com/2...238-decoderdemultiplexer/


74HC138

Kan zowel als decoder of als demultiplexer worden gebruikt.

Datablad
http://www.ti.com/lit/ds/symlink/cd54hct238.pdf


https://i.imgur.com/2LIEHd9.jpg

info.nl
http://www.nldit.com/hardware/servers/201309/62287.html

info.eng
https://techdifferences.c...er-and-demultiplexer.html
https://www.elprocus.com/...ne-decoder-demultiplexer/
https://www.elprocus.com/...pes-and-its-applications/
https://tronixstuff.com/2...238-decoderdemultiplexer/

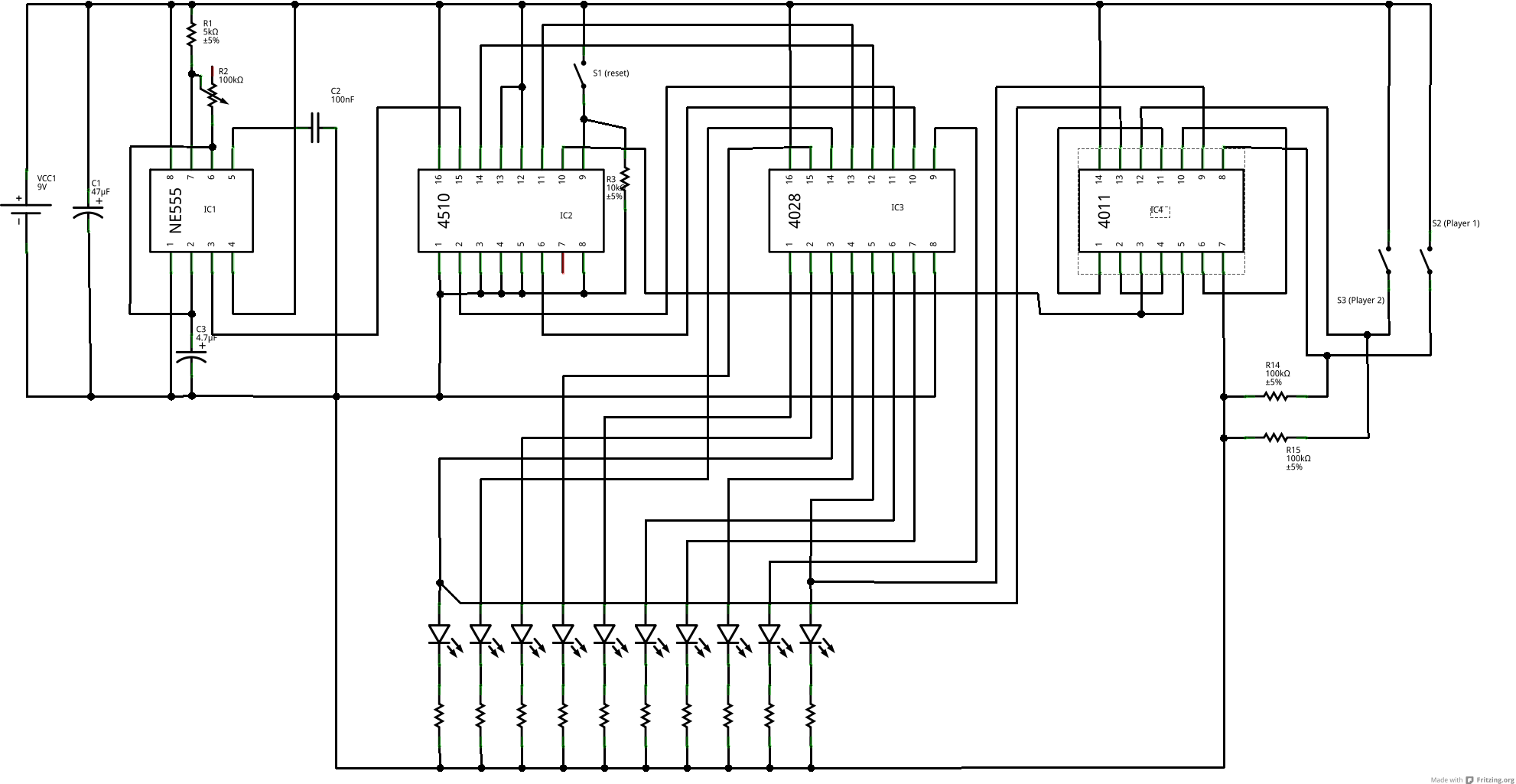

http://jungletronics.blog...ed-display-ping-pong.html

Om het verschil te weten te komen tussen decoder, demultiplexer en multiplexer zijn genoemde sites aan te raden. Ik wil er niet teveel uit kopiëren maar naar deze hieronder heb ik lang gezocht omdat ik niet zo snel duidelijk kreeg welke van de ingangen de data-ingang wordt indien het IC als demux wordt gebruikt.




https://i.imgur.com/85KckvS.jpg

Soortgelijke IC's

74HC137 ..... 3- to 8-Line Decoder/Demultiplexer with Address Latches
74HC139 ..... DUAL 2-LINE TO 4-LINE DECODER/DEMULTIPLEXER
.

[ Voor 15% gewijzigd door kitao op 08-04-2019 14:02 . Reden: Index uitgebreid ]

[kitao]

74HC151


74HC151 ..... 1 Of 8 Data Selector/Multiplexer

Datablad
http://www.ti.com/lit/ds/symlink/sn74hc151.pdf



Info.eng
http://www.learnabout-electronics.org/Digital/dig44.php
Info.port
http://www.ufjf.br/daniel...iles/2011/06/aula_101.pdf

Logisim

https://i.imgur.com/2dJBP29.jpg

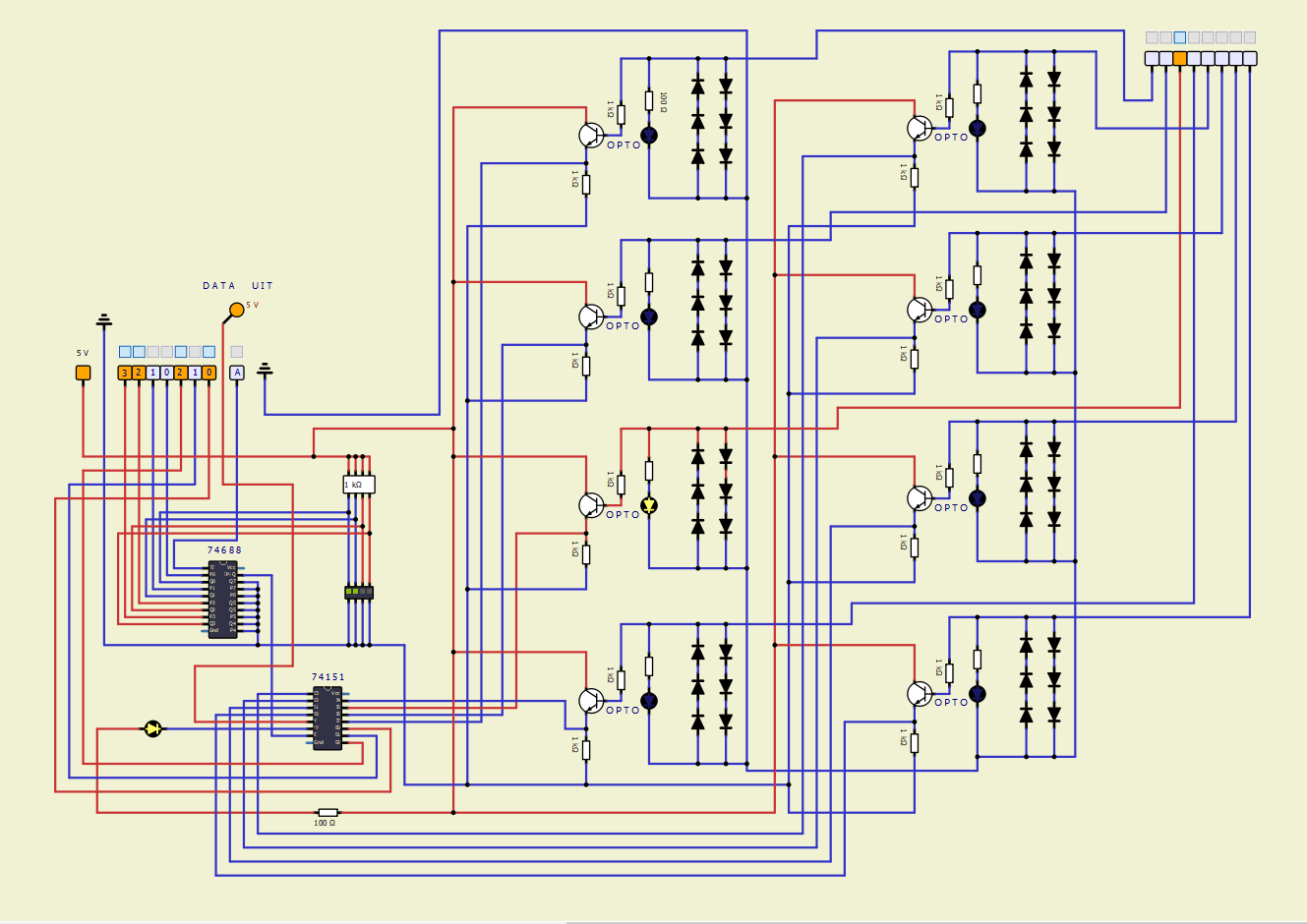

Simulide , 74HC151 aan de 74HC138 uit de vorige post gekoppeld

https://i.imgur.com/pRpeSfv.jpg

Soortgelijke IC's

74HC147 ..... 10- to 4-Line Priority Encoder
74HC148 ..... 08- to 3-Line Priority Encoder
74HC154 ..... 4- to 16-Line Decoder/Demultiplexer
74HC155 ..... Dual 2- to 4-Line Decoder/Demultiplexer
.

[ Voor 6% gewijzigd door kitao op 07-04-2019 20:57 ]

[kitao]

74HC165

74HC165 ..... 8-Bit Parallel-Load Shift Register

Datablad
http://www.ti.com/lit/ds/symlink/sn74hc165.pdf


.................................................................................................... https://i.imgur.com/dJRBJuX.jpg


https://i.imgur.com/3ag9da2.jpg


https://i.imgur.com/Y4xeVUI.jpg


https://i.imgur.com/uxhAQQo.jpg

Info
http://wei48221.blogspot....-register-74hc165_25.html
https://www.theengineerin...with-74hc595-74hc165.html
YouTube: How To - Expand Digital Inputs with the 74HC165 + Test Code
http://www.learningaboute...C165-register-circuit.php
https://playground.arduino.cc/Code/ShiftRegSN74HC165N/

Dit blijkt dus een heel populair IC te zijn.

Soortgelijke IC's

74HC160 ..... Presettable synchronous BCD decade counter; asynchronous reset
74HC161 ..... Presettable Counter
74HC162 ..... Presettable synchronous BCD decade counter synchronous reset
74HC163 ..... 4-Bit Binary Counter with Synchronous Reset
74HC164 ..... 8-Bit Serial-In Parallel-Out Shift Register
74HC191 ..... Synchronous 4-Bit Binary Up/Down Counter
74HC192 ..... BCD Counter
74HC193 ..... 4-bit binary counter
74HC194 ..... 4-Bit Bidirectional Universal Shift Register
.

[ Voor 4% gewijzigd door kitao op 09-04-2019 04:12 ]

[Sine]

"Vroeger" hadden we daar data boeken voor



Met een beetje zoeken kom je ze zo links en rechts digitaal tegen, Philips had behoorlijk uitgebreide boeken. Daar heb ik zelf alleen de obscure versies nog van bewaard, de rest is tegenwoordig wel online te vinden.

[kitao]

Sine schreef op maandag 8 april 2019 @ 22:48:
"Vroeger" hadden we daar data boeken voor

[Afbeelding: Data]

Met een beetje zoeken kom je ze zo links en rechts digitaal tegen, Philips had behoorlijk uitgebreide boeken. Daar heb ik zelf alleen de obscure versies nog van bewaard, de rest is tegenwoordig wel online te vinden.

Die boeken heb ik nooit gehad als hobbyist/cursist. Kreeg van Pbna en later Dirksen een aantal losse lessen met wat IC's erbij en de daarvan bijbehorende databladen. Had ik soms zelf een IC zonder datablad dan ging ik naar de bibliotheek wat kopiëren. Heb die lessen nog steeds, hele doos vol die ik nooit meer gebruik want zoals je zegt, meeste is op internet te vinden, 3x zo snel. Zoals deze :
Wikipedia: List of 7400-series integrated circuits

Ik geef hier een overzichtje van wat ik tegenkom in Simulide en test af en toe zelf een IC uit want zoals die beschreven in de vorige post, al lees je 5 artikelen erover en denk je het helemaal door te hebben, op het moment dat je het zelf gaat aansluiten is altijd weer net iets anders.
Het topic zal vanaf nu wel sneller gaan, veel zijn herhalingen van vorige IC's.
Zoals deze :

74HC238 ..... 3-to-8 Line Decoder Demultiplexer Inverting and Non-Inverting
74HC273 ..... Octal D-Type Flip Flop With Clear
74HC283 ..... 4-Bit Binary Full Adder with Fast Carry

74HC390 ..... dual 4-bit decade counter
74HC393 ..... dual 4-bit binary counter

Dat is dan meteen Index 200 en 300
Index 00
.

[ Voor 5% gewijzigd door kitao op 09-04-2019 05:32 ]

[kitao]

Index 500 is ook kort maar bevat een veel gebruikt IC, bovendien komen er een paar termen en IEC symbolen in voor die nog niet eerder zijn genoemd in dit topic.

74HC573

74HC573 ..... 8-bit D-type transparent latch with 3-state outputs.

Datablad
http://www.ti.com/lit/ds/symlink/sn74als573c.pdf

Description
These octal D-type transparent latches feature 3-state outputs designed specifically for driving highly capacitive or relatively low-impedance loads. They are particularly suitable for implementing buffer registers, I/O ports, bidirectional bus drivers, and working registers. While the latch-enable (LE) input is high, outputs
(Q) respond to the data (D) inputs. When LE is low, the outputs are latched to retain the data that was set up.
A buffered output-enable (OE) input can be used to place the eight outputs in either a normal logic state (high or low) or a high-impedance state. In the high-impedance state, the outputs neither load nor drive the bus lines significantly. The high-impedance state and the increased drive provide the capability to drive bus lines without interface or pullup components. OE does not affect internal operation of the latches. Old data can be retained or new data can be entered while the outputs are in the high-impedance state.



Z betekent "High Impedance State "
meer info
https://electronics.stack...r-this-inverter-stand-for


https://i.imgur.com/2LouCIQ.jpg

Soortgelijk IC
74HC574 .... 8-bit positive-edge triggered D-type flip-flop with 3-state outputs

*************************

74HC595 ..... 8-bit serial-in, serial or parallel-out shift register

Zeer veel gebruikt IC, talloze voorbeelden van zoals o.a. ook in onderstaand topic waar verwijzingen in staan naar de begrippen tri-state en high-impedance.

[74HC595] Schuifregister pennen MR en OE

Datablad
http://www.ti.com/lit/ds/symlink/sn74ls595.pdf
.

[ Voor 7% gewijzigd door kitao op 09-04-2019 06:25 ]

[kitao]

Index 4000

op een LM555 na zitten er niet meer IC's in Simulide, met ook deze keer al eerder geposte principes. Toch zet ik ze hier neer want er zitten er een paar bij die je makkelijk kan terugvinden icm Arduino bijvoorbeeld.


2 x CD4511


74HC4017 ..... 5-stage ÷10 Johnson counter
74HC4020 ..... 14-stage binary counter
74x4022 ........ 4-stage ÷8 Johnson counter
74x4024 ........ 7-stage ripple carry binary counter
74x4028 ........ BCD to decimal decoder
74x4040 ........ 12-stage binary ripple counter
CD 4510 ....... Edge-Triggered Synchronous Up/Down BCD counter
CD 4511 ....... BCD-to-7 segment latch/decoder/driver
74x4511 ....... BCD to 7-segment decoder
74x4514 ....... 4-to-16 line decoder/demultiplexer, input latches
74x4515 ....... 4-to-16 line decoder/demultiplexer with input latches; inverting
74x4518 ....... dual 4-bit synchronous decade counter
74x4520 ....... dual 4-bit synchronous binary counter
74x4543 ....... BCD to 7-segment latch/decoder/driver for LCDs

Index 00
.

[kitao]

'Praktische' Toepassingen.

Nu er een behoorlijk aantal IC's opgesomd zijn is het misschien wel leuk om die toegepast te zien.
Daarbij is 'praktisch' tussen aanhalingstekens gezet aangezien ik mij beperk tot simulaties.
Nabouwen is daarom op eigen risico, mocht iemand dat willen proberen.
Dit projectje bevat een tweetal vragen voor degeen die geinteresseerd is om mee te kijken.

Kwam dit tegen
https://www.electronicshub.org/stepper-motor-driver-circuit/
Met dit schema, is te vergroten in de website.



Deze helemaal precies nagebouwd met als resultaat nul.
Edit : In zoverre als mogelijk, misschien is hun stepper niet de mijne. Had ook geen idee hoe ik de simu stepper aan de gang moest krijgen, heb dit eerst apart een half uur zitten proberen.
De NE555 had geen signaal op zn Q waardoor ook de CD4017 geen CLK kreeg. Ik ken de 555's wel maar is roestig en heb deze vervangen door een losse klokgenerator totdat ik de 555 wat beter heb doorgenomen. Vind ook vreemd dat de potmeter op TH er half bijhangt, is dat normaal ?

Na het vervangen met een losse klokgenerator nog steeds geen beweging en dit is vraag 2, zitten de diodes 1N4007 wel goed, zo krijgt de motor toch geen spanning/stroom of mis ik iets ? In de webpagina zitten ook foto's van breadboard-opstelling maar is niet echt gelukt hier wijs uit te worden en moet toegeven die pagina nog niet heel goed te hebben doorgenomen.

In ieder geval, ik heb er een voorlopige eigen versie van gemaakt en dat is deze geworden


https://i.imgur.com/X78Imgr.jpg

Een CD4017 heb ik niet, dat is de 74HC4017 geworden en schijnt niet veel uit te maken.
De weerstanden tussen IC en transistors zijn 1K.
De Co vd stepper moet los blijven zover ik ondervonden heb.
De draadkleuren in de afbeelding houden de snelheid niet bij.
De stepper draait echt als een tierelier, wel tegen de klok in, en heb nog niet geprobeerd om die op een simpele manier, liefst via het IC, ook de andere kant op te kunnen laten draaien.

Suggesties en antwoorden zijn alvast welkom
.

[ Voor 7% gewijzigd door kitao op 09-04-2019 14:53 . Reden: edit ]

[memphis]

Er zijn 2 soorten steppers, 1 met 4 spoelen en een common en 1 met 2 gescheiden spoelen. Die 1e vind je nog in oude matrix printers en heb je hierbij nodig, die 2e is vandaag de dag de standaard en vereist 2 H-bruggen om aan te sturen.

[kitao]

memphis schreef op dinsdag 9 april 2019 @ 15:13:
Er zijn 2 soorten steppers, 1 met 4 spoelen en een common en 1 met 2 gescheiden spoelen. Die 1e vind je nog in oude matrix printers en heb je hierbij nodig, die 2e is vandaag de dag de standaard en vereist 2 H-bruggen om aan te sturen.

Bedankt, daar heb ik wat aan.
Maar welke 'heb' ik dan ?



Ik had inmiddels uitgevonden dat als ik spanning zet op +a1, spanning weer uit, spanning zetten op b1 , spanning weer uit, spanning op -a1 , spanning weer uit etc dat de stepper gaat draaien.

Kan instellen het aantal steps, die staat nu op 32 en de weerstand, maar had die nog niet geprobeerd, staat standaard op 100 Ohm.

Maar of dit de door jou genoemde versie 1 of 2 is kan ik m.i. niet instellen en zou op dit moment ook niet weten welke versie het is ?

[memphis]

Wikipedia: Stappenmotor

Je hebt een unipolaire stappenmotor nodig om met een 4017 te kunnen werken, deze hebben meestal 5 of 6 draden.

[kitao]

Bedankt, dat wordt de volgende stap. Ben uren kwijt geraakt om de LM555 in beweging te krijgen, toen dat niet lukte heb ik het op een oudere versie software geprobeerd en dat lukte meteen. Ben op internet gaan kijken blijkt het een bekend probleem te zijn.

https://sourceforge.net/p...2da2338c63/?limit=25#3b8f

****************
Inmiddels het zo goed mogelijk nagebouwd maar lukt niet helemaal.
Een paar verschillen met de originele opstelling, zie afbeelding

https://www.electronicshu...tepper-Motor-Driver-1.jpg
https://www.electronicshub.org/stepper-motor-driver-circuit/

De Control Voltage op de 555 kon ik niet via een condensator aansluiten op aarde, dan viel het meteen stil.
De potmeter heb ik vervangen door een vaste weerstand en die zo gekozen dat het vrijwel precies 100Hz wordt. In de webpagina ergens in het midden staat de Co vd stepper op 12V aangesloten, heb dat ook geprobeerd maar zonder succes. De diodes boven de transistoren heb ik waarschijnlijk daarom ook moeten vervangen door weerstanden en dan draait het goed.


https://i.imgur.com/jrPuXDD.jpg

Nog wel steeds één kant op maar dat bekijk ik een andere keer.

Handige pagina's voor berekeningen en meer info
https://www.allaboutcircu...55-timer-astable-circuit/
http://www.interfacebus.c...ultivibrator_circuit.html
http://www.ti.com/lit/ds/symlink/lm555.pdf
info.be
http://users.skynet.be/li...D_EA2.SS/_files/deel3.pdf

****************
De stappenmotor kan nu twee kanten op draaien maar heb voorlopig schakelaars toegepast omdat ik (nog) geen aftel optie in het IC zie , enkelt een optel. Een ander nadeel , en dat zag ik al aankomen, is dat CW maar de helft draait als CCW.


https://i.imgur.com/kyYzWCi.jpg

******************
Er bleken nog meer-polige schakelaars erin te zitten, CW = CCW geworden en 1 set schakelaars minder.
Hiermee is wmb deze toepassing be-eindigd.


https://i.imgur.com/qojrUbN.jpg
.

[ Voor 82% gewijzigd door kitao op 10-04-2019 12:40 ]

[kitao]

Het volgende toepassings projectje wordt deze :



Klik in de webpagina op de afbeelding.

https://www.radiolocman.com/shem/schematics.html?di=158893

Ik heb daar nog niets aan gedaan, zelfs de pagina niet eens geheel doorgenomen.
Er zitten iets van 55 IC's in simu, heb een dobbelsteen gepakt en no. 74HC393 kwam eruit rollen. Aan de hand daarvan gaan zoeken op afbeelding en heeft vrij lang geduurd voordat ik een leuke tegenkwam zoals deze. Beperkingen zijn namelijk dat ik liefst zonder uC een schakeling vind en er moeten ook geen andere IC's omheen zitten die ik niet heb of amper met losse componenten zijn op te bouwen en een led-display bijvoorbeeld is al aan bod geweest.
De 74HC175 heb ik niet maar is waarschijnlijk wel met 2x 74HC74 te vervangen. Sensoren zijn in Sim niet aanwezig maar dat wordt dan een gewoon drukknopje.
Nieuw in dit topic is de Schmitt-trigger, moet dat zelf nog doornemen en zal er wat links aan toevoegen.
Deze post zal daarom een paar edits krijgen.

*****************************
Van links naar rechts
a) OPB704 - Reflective Object Sensor



https://cdn.solarbotics.c.../opb703-705_70a-70d-b.pdf

b) IC1 = 74HC132 ..... 2 Quadruple Positive-NAND Gates With Schmitt-Trigger Inputs
http://www.ti.com/lit/ds/scls034g/scls034g.pdf

en die heb ik ook niet en shmitt-triggers zijn eveneens ontbrekend maar omdat ik toch geen sensoren heb en gebruik ga maken van schakelaars is het m.i. geen probleem die door gewone nand-poorten te vervangen.
Korte toelichting Schmitt-triggers
Wikipedia: Schmitt-trigger

c) IC2 = 74HC175 ..... Quad D-Type Flip-Flop with Reset
http://www.ti.com/lit/ds/symlink/cd74hct175.pdf
Heb ik niet en wordt vervangen door 2x
74HC74 ...................... Dual D-Type Positive-Edge-Triggered Flip-Flops With Clear and Preset
http://www.ti.com/lit/ds/symlink/sn74hc74.pdf

d) IC3 = 74HC86 ..... QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES
https://www.ti.com/lit/ds/symlink/sn74hc86.pdf
Die is aanwezig maar worden waarschijnlijk als losse poorten getekend.

e) IC4 = ? Van tafel gevallen, staat nergens op de tekening

f) IC 5 en 6 = 74HC393 .... Dual 4-bit binary counter
https://www.ti.com/lit/ds/symlink/sn74hc393.pdf

Materiaal ligt klaar, volgende fase is het opbouwen, zal dit in stappen gaan doen zodat tussendoor getest kan worden. Einde deel 1.
.

[ Voor 42% gewijzigd door kitao op 11-04-2019 12:07 ]

[kitao]

Deel 2



Klik in de webpagina op de afbeelding.

https://www.radiolocman.com/shem/schematics.html?di=158893

De linkerkant is geknoopt en er is een kloksignaal.


https://i.imgur.com/M49EW78.jpg

Ik kan in het artikel geen gebruikte frequentie terugvinden, bovendien bleek het met een Nand-poort niet na te bootsen, daarom IC1d vervangen door een losse klokgenerator.
R6 in de tekening is 24 maar heb er 240 Ohm van gemaakt. mogelijk een schrijffoutje (in mijn tekening staat 100 Ohm maar dat is meer om de leds beter in beeld te brengen, bij 240 branden ze ook).
Led D1 rechtsonder heb ik een schakelaar tussengezet, het haalt teveel stroom weg uit knijpt teveel stroom af voor de leds van de OPB704's. Is bedoeld als indicatielampje waarschijnlijk.

Om het interactief te houden heb ik een tweetal vragen


https://i.imgur.com/8gACRsm.jpg

Dat is pagina 3 van transistor BC817C uit dit datablad
https://www.infineon.com/...314dca38901154636aab91919

In Simu kan ik enkel instellen gain, treshold en pnp of npn.
Op zoek naar gain is te zien dat DC current gain een viertal hFE heeft met ieder een min, typ en max.
Er staat :
Ic = 100 mA, VCE = 1 V, hFE-grp.16 .......... 100 ... 160 ... 250

GRP is dat Voltage Gain ? Is heel lastig te vinden namelijk, vond het ergens terug in een google-boek, kan het ook niet kopiëren maar stond een afbeelding bij zonder transistor ?
Betekenen de getallen respectievelijk achter de grp's 16, 25 en 40 Volt op de collector ?
De gain heb ik op 160 ingesteld.

De tweede vraag is of iemand weet welke frequentie normaal is bij zo'n schakeling, kan het niet terugvinden in het artikel maar volgens deze website ..
http://electronics-course.com/schmitt-trigger-oscillator

.. is de freq. te berekenen als 0.8 : ( 110 x 10³ x 100 x 10 tot de min 9de macht)
= 0.8 / 0.011 = 72.7272 Hz. (waarden genomen uit de tekening in het artikel, 110 K en 100 nF)

Dat is bij nader inzien minder vreemd als ik dacht, ik kreeg namelijk met mijn mislukte nand-poort
generator iets van 72.000 in beeld. Lijkt erop dat ik deze vraag zelf heb beantwoord ?
.

[ Voor 4% gewijzigd door kitao op 11-04-2019 14:48 ]

[memphis]

https://electronics.stack...ifications-in-data-sheets

[kitao]

memphis schreef op donderdag 11 april 2019 @ 14:50:
https://electronics.stack...ifications-in-data-sheets

Ik zat er dan flink naast
Het gaat zo te zien om een grp = group van types transistoren.
Heb een ander datablad gevonden, via via jouw link en daarin komen ook de getallen 16, 25 en 40 in voor.





https://www.diodes.com/assets/Datasheets/ds11107.pdf

Bedankt opnieuw.

[kitao]

Goed nieuws, blijkt waarschijnlijk toch mogelijk een ST te simuleren.

For example if you want Schmitt trigger inputs just set the input voltages as required, for example: 3 Volt. for high threshold and 2 Volt. for low threshold.
http://simulide.blogspot.com/p/logic-devices.html

http://www.ti.com/lit/ds/scls034g/scls034g.pdf





************************

In de vorige post had ik een berekening voor de frequentie, gebaseerd op dit
http://electronics-course.com/schmitt-trigger-oscillator
maar de frequentie blijkt ook af te hangen van VT+ en VT-.
Heb die (geïnterpoleerd van 4.5 V TYP) ingesteld op 2.78 en 1.78 en de frequentie die in beeld komt is ca. 112 Hz. Omdat er een deler achter zit, de 74HC393, zou er een kloksignaal van 14 Hz moeten overblijven.

In ieder geval kan de opstelling weer wat meer met de oorspronkelijke overeen gaan komen en mocht iemand het opvallen dat er toch onderdeeltjes missen, zoals C5 dan komt dat omdat die gebruikt wordt op pin 14 van het IC en dat is de Vcc. In Simu zijn de Vcc en Gnd blauw, daar kan niks op aangesloten worden, bovendien gebruik ik hier losse poorten en geen IC met 4 poorten erin. Het principe ervan verandert daardoor niet. En om het overzichtelijker te houden ga ik waarschijnlijk ook 4 x 74HC393 gebruiken ipv twee keer om een warboel van draden te voorkomen.

Een andere aanpassing is het zoals vermeld, vervangen van IC2 de 74HC175 , een Quad D-Type Flip-Flop with Reset door tweemaal een 74HC74, een dual versie daarvan. Nou blijkt echter dat er nog een 74HC273 aanwezig is, die trouwens nog meer lijkt op de 175 maar een octal versie daarvan is.
Databladen zijn hier
http://www.ti.com/lit/ds/symlink/cd74hct175.pdf
http://www.ti.com/lit/ds/symlink/cd74hc273.pdf

De 74HC74 vervalt daarmee.
.

[ Voor 66% gewijzigd door kitao op 12-04-2019 09:44 ]

[kitao]

Deel 3



Klik in de webpagina op de afbeelding.

https://www.radiolocman.com/shem/schematics.html?di=158893

Het middelste stuk zit er nu aan vast, maar dit lijkt een mislukking te gaan worden.
Volgens de tekst ..

The signals on the Q1 and Q3 outputs have equal duration except when the sensor’s phototransistor detects IR rays reflected from an object. Figure 2a shows the process of this normalization. Exclusive-OR gate IC3B compares the Q1 and Q3 outputs from IC2. If they have the same logic level and duration, then IC3B’s Pin 6 is low, and IC3B generates pulse signals. If signals from outputs Q1 and Q3 on IC2 are unequal, you must reset counter IC5B’s reset signal, and its output 2Q2 at OUT2 is low. The Q2 outputs of counters IC5A, IC5B, and IC6A are low whenever the input signals of comparator circuits IC3A, IC3B, and IC3C are unequal. This situation occurs if Sensor 2 doesn’t detect an object or receive any external signals – for example, IR noise from fluorescent lamps or interfering ambient light, alternating light, or flashes.

.. zou ik m.i. bij een verschil op de sensoren OPB704's , zoals nu gesimullerd is met 1 en 3 hoog en 2 laag, een verschil in frequentie moeten krijgen op de xor uitgangen van IC3a , b en c. Dat is helaas niet te zien.


https://i.imgur.com/ZL8sAJ6.jpg

Ik zet het laatste stuk er nog bij en dan kijken of het verschil maakt maar ik verwacht dat niet
.

[kitao]

Deel 4



Klik in de webpagina op de afbeelding.

https://www.radiolocman.com/shem/schematics.html?di=158893

De schakeling is nu helemaal opgebouwd maar is mislukt.
Alleen als ik Xor IC3a vervang door een And dan reageert de uitgang van IC5a - QCa meteen op Sens1.
Maar ja, die truc had ik ook kunnen doen door de uitgang op IC1a te zetten en dan had de hele schakeling voor ca. 85% achterwege kunnen blijven. Ik weet niet hoe het komt, zal een andere keer nog eens alles nalopen maar als er geen berichten meer komen over deze schakeling dan is het een mislukte einde oefening.
Tenzij iemand nog ideeën heeft over een mogelijke oorzaak ?



https://i.imgur.com/KBAAYAA.jpg

Ps\
Krijg net een idee, de sensoren wat nu drukknoppen zijn op Nand poorten moeten ook gaan pulseren en de Nands moeten dan Schmitt Triggers worden. Dat wordt dan mogelijk een deel 5.
.

[ Voor 11% gewijzigd door kitao op 12-04-2019 14:39 ]

[kitao]

Deel 5 (slot)



Klik in de webpagina op de afbeelding.

https://www.radiolocman.com/shem/schematics.html?di=158893


https://i.imgur.com/oTrS7h4.jpg

Sensor 1 , 2 en 3 krijgen nu 5V ipv 12V en zijn parallel geschakeld ipv in serie.
R4 = 130 KOhm geworden.
D1 en R6 zijn volgens tekening.
IC3a is weer een Xor poort geworden.
In het sensoren gebied zijn weerstanden bijgeplaatst om in balans te blijven.

Het was lastig de sensoren na te bootsen waarbij alles in balans bleef, dus als er bijv 1 of 2 tegelijk afgeschakeld waren dan moesten de andere schmitt-triggers het gewoon blijven doen. Daarom staat er nu 5V op de sensoren en geen 12V meer en zijn er weerstanden bijgeplaatst om aan de juiste voltages te komen. Dit lukte niet helemaal waardoor ik vals speelde en de VT+ en VT- heb aangepast. In het echt kan dit niet, zover ik weet. (?) Ik heb ze wel alle vier gelijk gezet en daarom is R4 iets hoger geworden om dezelfde frequentie te houden van 112 Hz. De schakeling doet het nu zoals ik me dat voorstelde en zelfs wat er in de tekst stond dat pas na 4 klokslagen het aan-signaal op de uitgang terechtkomt is goed te zien. Of het 100% hetzelfde resultaat geeft als het origineel valt echter te betwijfelen maar zonder sensor componenten zal er toch aangepast moeten worden.

[kitao]

'Praktijk'-Test 3 - Deel 1

Pong Spel zonder Ping , is namelijk 2 dimensionaal.

Bron :
https://www.instructables.com/id/monoPong/

NE555 ................ Timer , aanwezig


http://www.ti.com/lit/ds/symlink/na555.pdf

CMOS 4510........ Edge-Triggered Synchronous Up/Down BCD counter , aanwezig


http://www.ti.com/lit/ds/symlink/cd4510b.pdf

CMOS 4028 ..... BCD to decimal decoder , aanwezig


https://www.ti.com/lit/ds/symlink/cd4028b-mil.pdf

CMOS 4011 ...... Quad-2-Input-Nand-gate, niet aanwezig, wordt vervangen door losse poorten.



Schema


https://cdn.instructables...4L59L/FOBAGA6H9T4L59L.png
.

[memphis]

IPV een 4011 kan je vaak ook een 4093 gebruiken

[kitao]

Die zit er evenmin in. Was zelf van plan deze met de 74HC00 te vervangen waarmee dit topic begon en dat had waarschijnlijk ook wel gekund ** niet op 9V ** , maar vind het schema iets leuker worden met een paar losse poortjes er tussen.

******************
Deel 2

LM555 in beweging gekregen, moet die uit de map examples halen want daar is iets mee, is het enige IC waar de draden op de blauwe pinnen zijn aangesloten, knip je die weg krijg je ze niet meer terug.
VC , voltage control, kan net als de vorige keer niet aangesloten worden zonder het signaal te verliezen.
Voor de rest is alles volgens tekening, de pot staat nu op 76.8 K Ohm en de frequentie is dan ca. 6 Hz.


https://i.imgur.com/vGttexF.jpg

*******************

Kijkend naar het datablad de Bcd-teller aan het testen, staat nu in de preset stand (dat bij het pong spel trouwens geen rol speelt).

http://www.ti.com/lit/ds/symlink/cd4510b.pdf


https://i.imgur.com/4YOYwYo.jpg

****************

CD4028 Bcd - Decimaal Decoder inmiddels getest, volgende deel wordt hopelijk het complete schema.

https://www.ti.com/lit/ds/symlink/cd4028b-mil.pdf
.

[ Voor 89% gewijzigd door kitao op 15-04-2019 21:23 . Reden: *********** ]

[kitao]

Deel 3 (slot)

Bron :
https://www.instructables.com/id/monoPong/

Schema


https://cdn.instructables...4L59L/FOBAGA6H9T4L59L.png



https://i.imgur.com/eSlZEfN.jpg

Heel grappige schakeling dit
.

[kitao]

Weet iemand wat dit is ?


https://i.imgur.com/K6GmXmz.jpg

Sim heeft een forum maar ben niet ingeschreven en kon het daar niet terugvinden.

*****************************


'Praktijk'-Test 4 -- Deel 1 (PT4.1) ....... Introduktie, Bron en Schema's

De dobbelsteen viel deze keer op de 74HC164, een shuifregister en ik kwam terecht bij een 72 Led Klok.
Blijkt echter nog een andere schakeling aan vooraf te gaan , een 28 Led Klok Timer voordat de 164 pas aan de beurt komt. Voor mijn doen is dit een vrij complexe schakeling, niet zozeer kwa aansluiten, hoewel ik een enkel onbekend ding zie, maar het gaat mij niet enkel om het aansluiten maar ook om de werking ervan.
Sowieso zitten er een berg componenten in. Dit project zal dan ook meerdere dagen gaan duren.

Bron, op ca. driekwart van deze pagina :
http://www.bowdenshobbycircuits.info/page5.htm

28 LED Clock Timer
Schema Klok :


http://www.bowdenshobbycircuits.info/clock.gif

Schema Timer :


http://www.bowdenshobbycircuits.info/clock_t.gif

Gebruikte IC's met databladen worden opgesomd in een volgende post.
.

[kitao]

PT4.2 ....... IC's voor de 28 LED Clock Timer


https://i.imgur.com/stL0Il4.jpg
https://www.ti.com/lit/ds/symlink/sn74hct00.pdf

74HCT14 .... Hex Schmitt-Trigger Inverters

https://i.imgur.com/wvirncf.jpg
http://www.ti.com/lit/ds/symlink/sn74hct14.pdf

74HCT138 ..... 3-to-8 Line Decoder Demultiplexer

https://i.imgur.com/2wa9bcM.jpg
http://www.ti.com/lit/ds/scls171e/scls171e.pdf


74HCT393 ..... Dual 4-Stage Binary Counter

https://i.imgur.com/SONCH86.jpg
http://www.ti.com/lit/ds/symlink/cd74hct393.pdf

CD4013 ..... Dual D-Type Flip-Flop

https://i.imgur.com/PepCsjG.jpg
http://www.ti.com/lit/ds/symlink/cd4013b.pdf

74HCT4017 ..... Johnson decade counter with 10 decoded outputs

https://i.imgur.com/np4FiF6.jpg
https://www.datasheetq.com/74HCT4017-doc-Philips

74HCT4020 ..... 14-Stage Binary Counter

http://www.ti.com/lit/ds/symlink/cd54hct4020.pdf


74HCT14 en CD4013 heb ik niet en worden vervangen door losse onderdelen.
Transformators heb ik niet kunnen vinden.
Andere losse componenten zoals diodes e.d. worden misschien per sectie uitgelicht.
.

[kitao]

PT 4.3 Timer gedeelte van de 28 Led Klok - Mislukt

The time interval circuit

http://www.bowdenshobbycircuits.info/clock_t.gif

to The Clock

http://www.bowdenshobbycircuits.info/clock.gif

.. consists of a SET/RESET flipflop made from the two remaining NAND gates (74HCT00).

The desired time interval is programmed by connecting the anodes of the six diodes labeled start, stop and AM/PM to the appropriate decoder outputs. For example, to turn the relay on at 7:05AM and turn it off at 8:05AM, you would connect one of the diodes from the start section to the cathode of the LED that represents 7 hours, the second diode to the LED cathode that represents 5 minutes and the third diode to the AM line of the CD4013. The stop time is programmed in the same manner.

Two additional push buttons are used to manually open and close the relay. The low start and stop signals at the common cathode connections are capacitively coupled to the NAND gates so that the manual push buttons can override the 5 minute time duration. That way, you can immediately reset the relay without waiting 5 minutes for the start signal to go away.

http://www.bowdenshobbycircuits.info/page5.htm

Ik heb een deel van dat schemaatje geprobeerd


https://i.imgur.com/T0LvQO0.jpg

De nand-poorten toggelen prima op de start/stop knoppen aan de rechterkant.
En ook verandert de uitgang prima als er één schakelaar van hetzij uur of minuut wordt aangezet, maar krijg het onmogelijk goed om de nands pas te laten toggelen nadat er pas een tweede schakelaar van minuut of uur wordt bijgezet, en al helemaal niet als AM ook mee gaat doen. Diverse waarden aan het RC-circuit meegegeven maar geen succes.
Wie denkt dit wel voor elkaar te krijgen en hoe ?


https://i.imgur.com/nVXKKZz.jpg


Dan nog een vraagje, het relay-symbool rechtsboven kan ik nergens vinden, wel het relais zelf
https://www.radioshack.co...-9vdc-12a-spdt-relay-mini

Weet iemand wat het symbool inhoudt ?
Alvast bedankt.

****************************
Heb er toch iets van kunnen maken, onafhankelijk van de begintijden, behalve als de begintijd exact hetzelfde is als de stop-start-tijd, doet de timer het nu goed door toevoeging van een aantal poorten. Wat de bedoeling was van het relais en wat die moest schakelen, geen idee. Heb er een alarm opgezet dat afgaat bij de bereikte stoptijd.


https://i.imgur.com/PPu9DIJ.jpg

De CD4013 Dual D-Type Flip-Flop heb ik achterwege gelaten, is verder niet zo spannend en in het vervolg van dit schema komt het timer-gedeelte niet meer terug, geen ruimte voor.
.

[ Voor 12% gewijzigd door kitao op 17-04-2019 09:12 ]

[kitao]

PT 4.4 Voedings Transformator.

Gaat om dit stuk



https://i.imgur.com/2wwrO0X.jpg

Origineel
http://www.bowdenshobbycircuits.info/clock.gif

Succes niet gegarandeerd vanwege componenten gebrek waarschijnlijk en gebrek aan ervaring met trafo's.
Kocht die dingen meestal veilig in een behuizing, ook de theorie erachter is grijs gebied geworden.

Bron, op 3/4 deze pagina
http://www.bowdenshobbycircuits.info/page5.htm

Hieronder de 66, zal er op lijken, gaat op 60 Hz.


RADIO SHACK 273-1366 A
12.2 VOLT AC, 450mA POWER TRANSFORMER 120VAC INPUT -
Ebay
*************

The Clock circuit is powered from a small 12.6 volt center tapped line transformer and the 60 cycle line frequency is used for the time base. The transformer is connected in a full wave, center tapped configuration which produces about 8.5 volts unregulated DC.
A 47 ohm resistor and 5.1 volt, 1 watt zener regulate the supply for the 74HCT circuits.

The two power supply rectifier diodes are 1N400X variety and the switching diodes are 1N914 or 4148s but any general purpose diodes can be used.
0.1 uF caps (not shown on schematic) may be needed near the power pins of each IC.
All parts should be available from Radio Shack.

******************************************
.

[ Voor 11% gewijzigd door kitao op 17-04-2019 19:16 ]

[kitao]

Hallo, ik loop enigzins vast.
Er is een golf-generator aanwezig die een mooie 12.6 V sinusbeweging geeft op 60 Hz maar er kunnen geen max en min-toppen worden ingegeven. Het is óf top = 12.6 én dan is automatisch de min-top 0V of andersom, de top-min is dan - 12.6 V en de top max = 0V.

Om de trafo na te bouwen moet er dus eigenlijk een verticale transformatie op de sinus worden uitgevoerd, in electronische zin.
Dus zoiets



Maw, de 0 moet de middenlijn worden en ik zal dan waarschijnlijk de golfgenerator op 2 x 12.6 = 25.2 V moeten zetten om een 12.6 V AC over te houden ?

Alvast bedankt, heb nog geprobeerd met opamps want had niet eens in de gaten dat ik met een min-teken het voltage kon ompolen van een component bij de properties. Dat is dan inmiddels wel gelukt maar het gaat nog steeds niet door de nul heen.
Het is overigens niet cruciaal maar dan verdwijnt het hele trafo gedeelte uit de schakeling en dat is dan weer geen punten erbij.

Samengevat, weet iemand een elektronische oplossing om een sinus-golf in verticale zin te verplaatsen ?
Edit : Of uit een plus en een min DC voeding van bijv. 12V een AC-sinus te maken die wel door 0 gaat ?
.

[ Voor 8% gewijzigd door kitao op 17-04-2019 21:49 . Reden: Edit ]

[memphis]

Je kunt aan de wisselspanningsdeel de LED van een optocoupler hangen, dan kan je geheel onafhankelijk van wat voor een spanning en gelijkrichter dan ook met de transistor vd opto coupler je puls doorgeven.

[kitao]

Ik zoek het op Memphis, bedankt.
Dit plaatje hieronder heeft ruim 5 uur geduurd en dat wordt mijn blokkige trafo tenzij de opto-coupler niet al te ingewikkeld is om na te bouwen.


https://i.imgur.com/iaXdcr4.jpg


Gebaseerd op een Wien-brug oscillator, maar ja, dat deed het allemaal niet dus zelf maar zitten schuiven en draaien totdat er iets redeljks uit kwam. Sommige WBO's hebben niet al te veel onderdelen , anderen wel en ben met de kleinsten begonnen maar toen die het niet deden, of althans niet onder de 50 kHz, heb ik de uitgebreide maar niet meer geprobeerd.
Deze pagina geeft aardig overzicht.

https://www.nutsvolts.com...le/op-amp-cookbook-part-3

*****************
Heb toch een 'officiele' Wien in beweging kunnen krijgen



Wikipedia: Wien bridge oscillator

Zonder de voorgaande vijf besteedde uren is het amper te doen om zelf waarden voor de R's en C's in te schatten, hoewel het te berekenen valt maar heb de sommetjes overgeslagen en de opamp's zijn een heel onderwerp op zich wat ik niet binnen een dag bijspijker.
Er zit nu een spoeltje in van 213 mH

https://i.imgur.com/HeqZmXD.jpg

en het resultaat (in sim althans) is zover ik kan zien identitiek aan de vorige, geen sinus maar blok. (?)
De afbeelding heeft plus en min 9V maar die kunnen zonder verandering in beeld op 12,6 worden gezet.
Volgende stap wordt deze wisselspanning te clippen.

************
En misschien nog even voor de duidelijkheid, al het bovenstaande was bedoeld om een imitatie te verkrijgen van de secundaire wikkeling van de trafo omdat een trafo niet in sim aanwezig is , en ook geen AC spannings-bron trouwens.
Zie nogmaals

PT 4.4 Voedings Transformator.
Gaat om dit stuk
https://i.imgur.com/2wwrO0X.jpg
Origineel
http://www.bowdenshobbycircuits.info/clock.gif
Bron, op 3/4 deze pagina
http://www.bowdenshobbycircuits.info/page5.htm

Zie opnieuw beren op de weg, de trafo heeft twee uitgangen en mijn opstelling heeft er maar één

*****************************
Kijkend naar de tekst
The circuit is powered from a small 12.6 volt center tapped line transformer and the 60 cycle line frequency is used for the time base. The transformer is connected in a full wave, center tapped configuration which produces about 8.5 volts unregulated DC.
Dan kom ik hier uit

Centre Tapped Transformer
http://engineering.electr...e-tapped-transformer.html

En dat het geen 12.6 maar 8V levert komt waarschijnlijk door het effectieve


http://omvormer-advies.nl...ormer-wisselspanning.html

Zal dus de WBO een spanning van 8V AC meegeven.
.

[ Voor 71% gewijzigd door kitao op 18-04-2019 18:51 . Reden: ********* ]

[kitao]

PT 4.4.1 Uitgelicht - Test Johnson Counter.

Gaat om dit stuk

https://i.imgur.com/2wwrO0X.jpg
Origineel
http://www.bowdenshobbycircuits.info/clock.gif
Bron, op 2/3 van deze pagina
http://www.bowdenshobbycircuits.info/page5.htm

A 14 stage 74HCT4020 binary counter and two NAND gates are used to divide the line frequency by 3600 producing a one minute pulse.

74HCT4020 ..... 14-Stage Binary Counter

http://www.ti.com/lit/ds/symlink/cd54hct4020.pdf


https://i.imgur.com/gN30W3V.jpg

Wie oplet zal zien dat de Sim-IC met Q0 begint ipv Q1 en dat in beide afbeeldingen een paar Q'tjes ontbreken. Maar het telt prima, hoewel het bij de klok als deler wordt gebruikt.

Info
https://www.electronics-tutorials.ws/sequential/seq_6.html
.

[kitao]

PT 4.4.2 Bovenste sectie is voltooid.

De 74HCT4017 is niet uitgelicht omdat die al in PT1 is toegepast.

De schakeling doet het, de minuten tikken mooi weg hoewel het in sim iets langer duurt, ca 1.5 minuut.
Ik weet niet hoe dit in het echt uitpakt en het is altijd makkelijk de sim van afwijkingen te beschuldigen en zal het nog eens controleren maar met tijd afmetingen is het vaker misgegaan.

De trafo in het originele schema ..
http://www.bowdenshobbycircuits.info/clock.gif
.. heeft twee aansluitingen op de secundaire wikkeling.
Die zijn normaal gesproken uit fase las ik ergens.
Ik vermoed dat daarom er een inverteerder op de CP van de 4020 is gezet.
Bij mij zijn de twee aansluitingen namelijk uit fase. Ik zal dit later testen evenals de set knopjes.

Edit *** Heb de inverteerder tot non-inverter gemaakt en de fases worden zo te zien dan inderdaad gelijk.
Daarbij komt dat het een buffer is, dit staat los van het inverteren, de wisselspanning van ca. -8 / +8 V wordt blijkbaar geclipt tot 5V DC door deze buffer, had ik vooraf zelf niet in de gaten, zie de min/max's in de oscopes.

https://i.imgur.com/LyBUyLs.jpg

Overigens keert het trafo gedeelte in het vervolg niet meer terug of anders super mini getekend.
Geen ruimte voor en zal waarschijnlijk worden vervangen door een pulsgenerator en een 5V rail, zodat het proces van wegtikken ook makkelijker versneld kan worden.

The circuit is powered from a small 12.6 volt center tapped line transformer and the 60 cycle line frequency is used for the time base. The transformer is connected in a full wave, center tapped configuration which produces about 8.5 volts unregulated DC. A 47 ohm resistor and 5.1 volt, 1 watt zener regulate the supply for the 74HCT circuits.

A 14 stage 74HCT4020 binary counter and two NAND gates are used to divide the line frequency by 3600 producing a one minute pulse which is used to reset the counter and advance the 4017 decade counter. The decade counter counts the minutes from 0 to 4 and resets on the fifth count or every 5 minutes.
http://www.bowdenshobbycircuits.info/page5.htm


https://i.imgur.com/dkPDI2B.jpg

Er zit een foutje in dit schema maar ga het niet opnieuw plaatsen, dat herstel ik later.
Aan de rechterkant << naar volgende sectie >> dat moet op de anode van Led4, niet op de kathode.

Toch aangepast, zie de edit invert test.
.

[ Voor 15% gewijzigd door kitao op 19-04-2019 05:13 . Reden: Edit *** ]

[kitao]

PT 4.5 ... De minuten en uren komen erbij.

Het trafo gedeelte is vervangen door een blokpuls generator. Deze kan ik niet hoger zetten als 3700 Hz want dan stoppen de 4 minuten leds ermee aan de rechterkant. Datablad van de 74HCT4020 doorzocht met ctrl+find+mhz/freq/clock maar word er geen wijs uit wat nu zn max is. In sim blijkt dat die best wat meer kan hebben als 3700 maar dat m.i. de schmitt-trigger met de RC de boel blokkeert. Die haal ik niet weg maar zal dit later testen. Ook daarvan vind ik het lastig uit het datablad te halen wat zn max is, hoewel daar geen klok in zit. Het originele ontwerp is overigens gebaseerd op 60 Hz maar dat duurt mij te lang.

****** RC verwijderd, ligt niet aan SchmTrig
Plaatje met 72 MHz, doet het prima.
108 Mhz ook nog, vond het niet nodig nog verder te verhogen.
https://i.imgur.com/arbiehI.jpg
******
Twee typen IC'S komen erbij

74HCT393 .... dual 4-bit binary counter, eerder te zien in PT2
kitao in "[7400-serie] Digitale IC's."
http://www.ti.com/lit/ds/symlink/cd74hct393.pdf

74HCT138 .... 3 to 8 Line Decoder De-Multiplexer, in dit topic eerder te zien geweest.
kitao in "[7400-serie] Digitale IC's."
http://www.ti.com/lit/ds/scls171e/scls171e.pdf


https://i.imgur.com/NyhshGZ.jpg

Dit is het beeld van bijna een hele pagina vol scherm en leek me beter voor het overzicht om niet te wachten totdat het schema compleet is op een verkleind scherm. Voorlopig trouwens eerst testen en opzoeken van de freqmax.

Origneel schema
http://www.bowdenshobbycircuits.info/clock.gif

A 14 stage 74HCT4020 binary counter and two NAND gates are used to divide the line frequency by 3600 producing a one minute pulse which is used to reset the counter and advance the 4017 decade counter. The decade counter counts the minutes from 0 to 4 and resets on the fifth count or every 5 minutes which advances one section of a dual 4 bit binary counter (74HCT393). The 4 bits of this counter are then decoded by the 74HCT138 (3 line to 8 line) decoder circuit.

http://www.bowdenshobbycircuits.info/page5.htm
.

[ Voor 20% gewijzigd door kitao op 19-04-2019 22:23 ]

[kitao]

A 14 stage 74HCT4020 binary counter and two NAND gates are used
to divide the line frequency by 3600

Dit zinnetje kost weer een dag





Vroeg me af hoe ze dat berekenen, gezocht op internet maar kon weinig vinden.
Dus ben zelf gaan testen maar dan met machten van twee.


https://i.imgur.com/KXyiOYS.jpg

Het IC in sim begint met Q0 dus bij iedere Q een 1 optellen om de macht te krijgen.
Ik heb een enkele and-poort geplaatst.
Klokfrequentie = 2^14 = 16.384
And-ingang 1 ..= 2^12 = 4096
And-ingang 2 ..= 2^8 = 256

Nou heb ik gevonden, mits ik mij niet vergis, dat de freq na de and als volgt berekend kan worden
(Klokfrequentie : kleinste and-ingang) / 2

Oftewel 2^14 : 2^8 : 2^1 = 2^5 = 32

Waarom dat zo is , geen idee en hoe de klokkenmakers van 60 Hz dit reduceren tot 1/60ste deel daarvan is me helemaal een raadsel, heb het nog niet kunnen reproduceren. Gaat trouwens niet want de scope gaat niet onder 1Hz maar lukte ook niet bij een kloksnelheid van 14.400 ofzo.

Weet iemand waar hier meer over te vinden is ?
Alvast bedankt.

Ps\
Ik geloof dat ik het toch gevonden heb voor de twee nand-poorten.
Klokfrequentie op 14.400 gezet.
Dit moet dan zo gedeeld worden totdat er 1/60 uitkomt , oftewel 0,0166666.
Gebruik makend van bovenstaande formule dan is voor de bovenste nand-poort de kleinste deler pin 5,
oftewel 2^5.

14.400 in factoren ontbonden = 2^6 x 3^2 x 5^2
Het wordt dan
( 2^6 x 3^2 x 5^2) : ( 2^(5 +1) ) = 3^2 x 5^2 = 225

Voor de onderste Nand wordt de berekening
( 2^6 x 3^2 x 5^2) : ( 2^(10 +1) ) = 2^(-5) x 3^2 x 5^2 = 7,03125

De Nand's komen samen en dan wordt (waarschijnlijk) de totale freq 225 + 7,03125 = 232,03125

232,03125 gedeeld door 14.400 = 0,01611

60 / 3600 = 1 / 60 = 0,01666


https://i.imgur.com/0aatGbc.jpg

Dit plaatje laat niet zien dat de Nand's samenkomen maar is wel geprobeerd. De exacte waarden van de frequenties zijn in sim niet af te lezen en het schommelt nogal vrij heftig na de nand-poorten maar samengeknoopt zit het wel in de buurt van de 230 Hz.
Toch zou ik er iets meer over willen lezen.

[ Voor 28% gewijzigd door kitao op 20-04-2019 05:06 ]

[memphis]

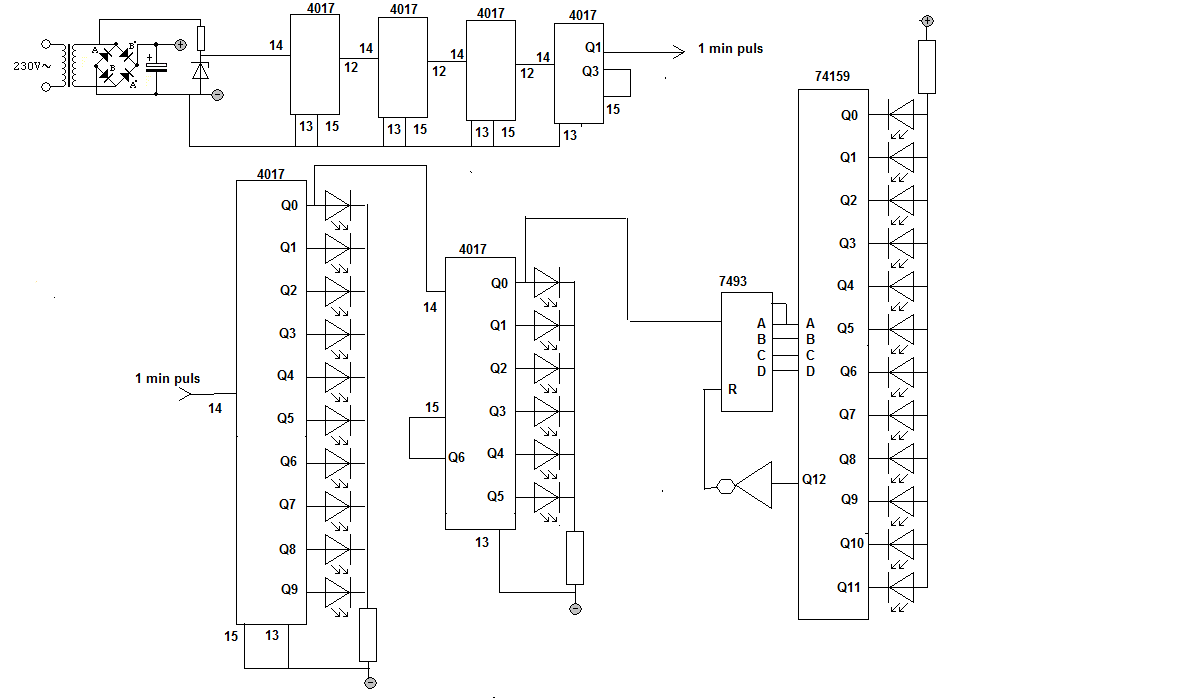

Ooit een decimale klok gemaakt met 3 LED bars, een balk van 10 voor de minuten, een balk van 6 voor de 10 minuten en een balk van 12 voor de uren.

Alles met de CD4017 gedaan op de urenbalk na, dat werd een 7493+74154. Vvoor de frequentiedeling naar 1 minuut pulden had ik een 3000 deler gemaakt met 4x een CD4017 acher elkaar.

[kitao]

Die zijn alle drie aanwezig @memphis
Nou ben ik geen ontwerper maar kan allicht na dit projectje eens kijken of zoiets te vinden is.
Zelf zo'n schema maken is nog te vroeg omdat ik nog niet helemaal de door mij opgestelde formule begrijp van
Uitvoer Frequentie = (Klokfrequentie : Kleinste Deler And-ingang) : 2
.. en evenmin zeker weet of dit algemeen geldend is want indien wel zo dan maakt het niet uit welke tweede Q-pin je op de And zet zolang die maar een grotere deler is als de andere Q. Toch leek het daar wel op.

Heb een And-waarheidstabel geschreven met 4 bits en dat gaf iets meer inzicht maar niet helemaal.
De And kan je waarschijnlijk zien als 4-deler maar waar komt dan de ( : 2 ) = gedeeld door twee vandaan.
Dit subonderwerp kan trouwens nog ingewikkelder gemaakt worden aangezien ik ergens tegenkwam dat door het toepassen van logische poorten bij de freq.deler er een faseverschuiving gaat optreden ?

Ik blijf daar overigens niet al te lang meer mee bezig, leg dit even op de plank en ga het schema proberen verder af te maken.
.

[ Voor 18% gewijzigd door kitao op 20-04-2019 12:59 ]

[kitao]

Nogmaals, maar met een andere benadering, gevonden op basis van een 10-deler voorbeeld op een officieel les-programma website.





Bovenste Nand zit op
pin 1 = 2^12
pin 5 = 2^5

2^12 = 0001 0000 0000 0000 = 4096
2^05 = 0000 0000 0010 0000 = 0032
-----------------------------------------------------------
+++ = 0001 0000 0010 0000 = 4128

Onderste Nand zit op
pin 15 = 2^11
pin 14 = 2^10

2^11 = 0000 1000 0000 0000 = 2048
2^10 = 0000 0100 0000 0000 = 1024
-----------------------------------------------------------
+++ = 0000 1100 0000 0000 = 3072


4128 + 3072 = 7200

60 : 7200 = 0.008333333

Dit is 60 : 3600 : 2 !!

Iedere keer blijf ik met de : 2 zitten

Afin, hier extra info.com, toch iets erover terug kunnen vinden
https://www.electronics-tutorials.ws/counter/count_2.html
.

[ Voor 7% gewijzigd door kitao op 20-04-2019 17:31 ]

[memphis]

De 2 diodes vormen een OR poort, alleen als pin 14 en 15 hoog zijn is de uitgang op de NAND eraan een 0 en zal de andere NAND pulsen geven, voor de rest blijft de NAND hoog en dus ook het signaal na de diodes.

[kitao]

memphis schreef op zaterdag 20 april 2019 @ 18:00:

De 2 diodes vormen een OR poort, alleen als pin 14 en 15 hoog zijn is de uitgang op de NAND eraan een 0 en zal de andere NAND pulsen geven, voor de rest blijft de NAND hoog en dus ook het signaal na de diodes.

Aha, dat wist ik dus niet, hartelijk dank.

PT 4.5.1
De 28 Led is af. Heeft circa 4 uur langer geduurd als nodig. Wat bleek, de B-zijde van de sim 393 is gammel in deze opstelling, vandaar dat er op de rechterflank een extra 393 erbij is gezet.
Uren-preset-knopje deed het meteen prima, de minuten niet en heb dat lichtjes gemodificeerd.
Klokje tikt mooi weg en tussendoor instellen van de tijd gaat ook goed.

Voor nadere bijzonderheden zie nogmaals op 2/3 van deze pagina en vorige posts
http://www.bowdenshobbycircuits.info/page5.htm

Deze PT is echter nog niet helemaal voltooid omdat het hoofddoel, de 74HCT164, pas in het vervolg aan bod komt in een 72 Led klok. Omdat die klok gebaseerd is op deze gaat dat hopelijk iets vlotter.

Plaatje van de 28


https://i.imgur.com/mOlzcx9.jpg
.

[kitao]

Vanwege Kopierechten zullen alleen nog eigen schema's worden geplaatst en verwijzingen naar webpagina's voor overzicht.

PT 4.6 .... 72 Led Klok met 74HCT164

Het onderwerp van PT 4 was en is de 74HCT164, een schuifregister.
Lijkt op zn bekende broertje 74HC(T)595 maar heeft geen intern register, dat pas na een latch (hendel) signaal op de uitvoer wordt gezet en daarom heeft de 164 een aantal pinnen minder.
Het Sipo principe geldt echter voor allebei.

Ter vergelijking, met afbeeldingen
595
https://docs.onion.io/ome...o-kit-shift-register.html
74HCT164 - Datablad
http://www.ti.com/lit/ds/symlink/cd74hct164.pdf

72 Led Klok met Schema , op 2/3 van deze pagina
http://www.bowdenshobbycircuits.info/page5.htm
.

[ Voor 1% gewijzigd door kitao op 21-04-2019 17:52 . Reden: HC door HCT datablad vervangen ]

[memphis]

Heb even mijn klok half blokschematisch getekend. Dit heb ik in mijn schooltijd (LTS) ontworpen en gemaakt, dan praat ik over een 35 jaar terug....



Uiteraard kon ik met drukschakkelaars een snellere clock op het geheel zetten om in te stellen en had er een melodie chip in zitten welke ik op alarm en uursignaal kon instellen. En door de LED bars via een transistor te laten lopen kon ik met een LDR ook de lichtsterkte regelen naar de omgevingslicht.

[kitao]

Dat komt mooi uit, dan hoef ik voor de volgende PT geen dobbelsteen te werpen
De 154 heb ik niet maar kan wellicht worden vervangen door de 4514 of 4515.

PT 4.6.1
Ben aan het testen voordat de volgende 10x164 erbij gezet worden.
Iets gaat nog mis, de minuten rippelen niet maar worden één brandende reeks. Bij de laatste zie je dan niks meer natuurlijk. Nu nog wel want heb de weerstand op 10 Ohm gezet maar bij Led 1 zegt die dan gelijk poef.
Hij circuleert trouwens ook nog niet, bij vol blijft het vol.
Zit nog iets niet goed maar ga hapje eten.


https://i.imgur.com/DHNzpyL.jpg
.

[memphis]

De 74154 is identiek aan de 74159, alleen heeft de ene open collector uitgangen.

[kitao]

Ok, de 154 heb ik, maar de 159 niet. Ik haal de nummers door elkaar mede omdat jij het eerst over de 154 had en 159 in het daarna geplaatste schema staat. En ik had zelf beter naar de 164 moeten kijken dan had ik twee uur bespaard.

PT 4.6.2
In het datablad hebben de data-pinnen de benaming DS1 en DS2 ..
http://www.ti.com/lit/ds/symlink/cd74hct164.pdf
.. in sim is dat DA en DB.

In de schakeling wordt DB overal hoog gehouden en door DA hoog of laag te maken, en dan een klokpuls te geven, wordt er een 0 of een 1 in het schuifregister geplaatst.
Dit is wat je noemt een klok met gebruiksaanwijzing en die moet eerst een Startpuls krijgen (laag zetten) zodat de eerste 1 wordt opgeladen, in zowel de minuten als de uren, en als die erin zit meteen weer hoog zetten anders komen er hele reeksen 1'en tegelijk in het schuifregister terecht, zie schema linksonder.
Er was dus niks mis met de bedrading maar met mijn kennis van de werking van het onderwerp.

In de afbeelding zijn de bovenste 2 x 164 de minuten en daaronder de uren.
Dat zijn er nu nog 16 maar dat verander ik later en probeer dan ook de preset minuten en uren knopjes erbij te plaatsen. Rechtsonder staat een test-opstelling, onder de scope staat een Reset schakelingetje.
Voor de rest is het een kwestie van kopiëren en plakken.
Hoop niet dat dit nog bijkomstige autheurs rechten schade claims gaat opleveren


https://i.imgur.com/8WrODz1.jpg

De overige 44 minuten erbij geknoopt.
Om te testen de frequentie (linksboven) op 25 MHz gezet, dit gaat alleen als de condensator onder de Schm.Trigger afgekoppeld is anders is de max 3600 Hz.
Eerst bij een lage frequentie de bit inladen met de Start Puls, daarna pas verhogen om meerdere bits tegelijk in de schuifregisters te voorkomen.
Laatste stap wordt de Preset knopjes voor de minuten en uren aan te sluiten maar hoef daar niet opnieuw het volle schema voor te plaatsen. Dit zal waarschijnlijk niet volgens het origineel gaan, dat deed het niet zo best op de één of andere manier.


https://i.imgur.com/L2EeldV.jpg

Heel grappig om te zien hoe de leds over het beeldscherm jagen en ergens jammer dat ik het niet op video weet te zetten maar wie wil kan van mij op verzoek het Simulide bestand krijgen via GitHub.
Zelf tekenen mag natuurlijk ook.

*************
Preset knopjes voor uren en minuten zijn erbij gezet, rechtstreeks op het kloksignaal en niet volgens het origineel. Gaat goed, ook bij 60 Hz. In sim duurt één minuut 01:15, loopt dus flink achter.


https://i.imgur.com/SQSXufR.jpg

Het origineel van deze schakeling incl. schema en toelichting is te vinden op 2/3 van deze pagina met titel 72 Led-klok en daarboven de 28 Led klok.
http://www.bowdenshobbycircuits.info/page5.htm
Onderaan de 72 staat nog een optie om er een 50 Hz van te maken zodat dit ook in Nederland gebruikt kan worden.
.

[ Voor 36% gewijzigd door kitao op 22-04-2019 04:35 . Reden: ************ ]

[kitao]

PT 5 ........ CDT-Klok, naar een ontwerp van Memphis.

memphis schreef op zondag 21 april 2019 @ 19:05:

[Afbeelding]

IC's met databladen

74HC4017 ..... 5-stage ÷10 Johnson counter, zie ook PT 1 en 4
http://www.ti.com/lit/ds/symlink/cd74hc4017.pdf

74HC93 ...... 4-Bit Binary Counter
http://www.ti.com/lit/ds/symlink/cd74hc93.pdf

74HC159 >> Niet aanwezig, wordt vervangen door

74HC154 ...... 4- to 16-Line Decoder/Demultiplexer
https://www.ti.com/lit/ds/symlink/cd54hc154.pdf


De frequentie deler doet het.
Gaat van 50 Hz naar 5 Hz, te zien op scope, dan komen er 5 cycli per 10 tikken = 0.5 Hz (niet te zien), dan 1 cyclus per 20 tikken = 0.05 Hz (wel te zien) en tot slot een cyclus van 20 tikken hoog en 40 tikken laag en dat is totaal één cyclus van 60 tikken, oftewel 1/60 Hz (half te zien).


https://i.imgur.com/Y7aH9HQ.jpg
.

[ Voor 27% gewijzigd door kitao op 26-04-2019 18:40 . Reden: Info toegevoegd. ]

[memphis]

Met 4 IC's achter elkaar misschien niet de meest nette en economische maar wel heel simpel en qua kosten maakt het ook niet echt wat uit.

[kitao]

Ik zal toegeven dat die gedachte ook bij mij opkwam na het zien dat er 4 IC's worden ingezet om door 3.000 te delen. Aan de andere kant worden er maar weinig pinnen daarvan gebruikt dus er is geen onnodige kluwen ontstaan en voor ca. € 0,75 per chip moet dit geen probleem zijn voor een leuk klokje.

Ander puntje wat mij aan het rekenen heeft gezet is jouw betiteling van decimale klok.
Zoals bekend is onze tijd gebaseerd op het Babylonische 12-tallige stelsel en bij decimaal dacht ik aan een dag van zeg maar 20 D-uren. In feite kan je daar ieder getal van nemen, je kan er ook 100 D-uren van maken. Wat ik wel een probleem vond is om van de seconde een D-sec te maken. De seconde is namelijk een SI Standaard-eenheid en die uit het raam gooien is misschien net iets teveel van het goeie. Aangezien er 60 x 60 x 24 = 86.400 SI seconden in één dag zitten komt een decimaal talstelsel niet zo goed uit. Een D-minuut zou dan 72 sec duren en 72 is geen hele veelvoud van het decimaal 10. Ook bij andere waarden van D-uren blijft dat gebroken uitkomen (indien ik mij niet vegis).

Ik ga mijn vorige post nog wat wijzigen zodat er een overzicht te zien is van de toe te passen IC's inclusief databladen, net als bij de vorige PT's.

[kitao]

PT 5.1


https://tweakers.net/ext/f/ytCCIbFtVzTUR5ykqSC32D1b/full.png



https://i.imgur.com/Udxw5pP.jpg

De werking van deze schakeling is vrij recht toe recht aan en kan via de waarheids tabellen in de databladen worden afgeleid.
Er zit een verschil met mijn schema en het origineel, namelijk een extra inverterende buffer tussen de 4017 en de 93. Punt was namelijk dat de uren pas versprongen nadat Q0 van de 4017 uit ging. Nu gebeurt dat als die aan gaat. De frequentie staat tijdelijk op 6 kHz om te testen en doet het verder prima en lijkt mij zeker geschikt om deze klok van Memphis in een leuk kastje te plaatsen. Eventueel nog met een alarm erop maar heb geen melodiechip in voorraad. Ander puntje is natuurlijk hoe de tijd vooraf in te stellen maar in de vorige PT kon dat vrij eenvoudig gerealiseerd worden met een tweetal knopjes op de kloklijnen.
En anders even wachten tot middernacht
.

[memphis]

Door de meerdere 4017's aan het begin kan je meerdere klokfrequenties aftappen. Dit kan je bv via een drukknop en een XOR port aan de klok zelf toevoegen.Ik heb een snelle en een langzamere klokpuls genomen

[kitao]

Ja klopt, ik zie nu dat je zoiets al eerder noemde.
Heb er inmiddels een PT bijgemaakt maar staat in ander topic omdat dat IC vaak bij kubussen wordt toegepast.
PT 6 is dat inmiddels al en gaat over de 74HC138 en 74HC574.
Verdere bijzonderheden, zie deze link.

kitao in "3x3x3 led cube"

[kitao]

PT 7 ..... Universeel schuifregister voor een steppermotor.

74HC194 ..... 4-Bit Bidirectional Universal Shift Register
Datablad
http://www.ti.com.cn/cn/lit/ds/schs164g/schs164g.pdf
ULN 2803 ...... Eight Darlington transistors with common emitters
Datablad
http://www.sycelectronica...nductores/ULN2802-3-4.pdf

De steppermotor is in PT 1 al langs gekomen maar dat was met een CD4017, een 5-stage ÷10 Johnson counter. De komende schakeling gebruikt een schuifregister, zoals hier te zien :

Schema
http://www.circuitous.ca/Unipolar2008.html
Verder staan daar een ULN2803, niet aanwezig maar heb wel een 2804 en staat in hetzelfde datablad.
Een LM555 is aanwezig en de LM7805 niet maar dat wordt dan een gewone spanningsbron.

Korte toelichting wat een universeel schuifregister eigenlijk is
http://www.electronicseng...universal-shift-register/

Lange toelichting over schuifregisters in het algemeen op info.be
http://users.skynet.be/li...D_EA2.SS/_files/deel4.pdf

Sim-test voor de 194, heb namelijk al enkele keren gehad dat een sim-IC slechts een lege huls blijkt te zijn.
Deze doet het gelukkig goed, test is uitgevoerd volgens de tabel in het datablad.



Korte samenvatting over de ULN
https://www.theengineerin...roduction-to-uln2803.html
.

[kitao]

PT 7.1 ...... Het doet het

Ging niet vanzelf, onderaan in het midden bleek dat ik eerst beide schakelaars tegelijk aan moest zetten, een soort startpuls maken zodat er een bit in de 194 komt anders blijft die een nul doorschuiven. Na die puls kan met de schakelaars gekozen worden voor met de klok mee of tegen de klok in draaien.

De potmeter links boven is veels te groot, bij 13K slaat C1 door.
Ik weet niet hoe dit in het echt uitpakt, volgens mij zitten er geen fouten in de schakeling.


https://i.imgur.com/moM1vai.jpg

Het origineel inclusief omschrijving staat hier
http://www.circuitous.ca/Unipolar2008.html

Er staan nog een paar andere opties bij voor dit zelfde bordje dus mss komt er nog een 7.2

Toch nog een vraagje, moet de stepper nou eigenlijk geen 12V krijgen ?
De probe en scope staan op 4.17 V

Ps\
Oorzaak vraag gevonden waarschijnlijk.
In het origineel staat de pin 10 van de ULN2804 op de 12 tot 24V voeding.
Pin10 heeft de naam COM.
In sim is die pin blauw en kan nergens op aangesloten worden, gaat dus wellicht standaard voor altijd uit van 5V voeding. Niet zo mooi maar aan het principe verandert het weinig. De potmeter ben ik nog niet uit waarom ze daar een 1M voor ingezet hebben terwijl dit de C1 elco opblaast als je die boven de ca. 15K zet.
Met deze pot op 0 gedraaid geeft de scope linksonder een 209 Hz. Dus hoe lager hoe meer Hz.

*******************
Heb er niets meer aan veranderd, enkel nog een stappenmotor eraan toegevoegd.
Tot slot nog een plaatje , lijkt vrij statisch maar de snip is een moment-opname. In het beeldscherm zie je de motoren draaien, sommige lijnen verkleuren en enkele voltmetertjes knipperen.


https://i.imgur.com/aOysmQm.jpg
.

[ Voor 40% gewijzigd door kitao op 29-04-2019 06:16 . Reden: **** ]

[kitao]

PT 8 ..... Vastgelopen

Deze post bevat een tweetal vragen dus wordt iets uitgebreider.
Wie bereid is de vragen te bekijken kan misschien het beste eerst het schema en de bron bekijken.
Schema
https://blog.blueblue.de/...74HC4511_sw-1697x1201.png
Bron
https://blog.blueblue.de/tag/74hc283/

Tweemaal 4-bits data wordt gestuurd naar twee D-FlipFlops 173 en die worden ieder apart ingevoerd aan een 4-bits full adder (opteller), de 283. Vervolgens geeft de opteller een 4 bits resultaat aan de BCD naar 7-Segment Decoder, de 4511. En toen liep het vast.
Want de 4511 geeft op display de getallen 0 t/m 9 , slaat op tilt bij de getallen 10 t/m 15 met een stroomloos display en begint daarna pas weer bij 0. Nu staat in de brontekst dat het schema ongewenst ingewikkeld zal worden met extra displays erbij maar dat dit wel te realiseren is. Dus ben gaan zoeken naar 'Opteller naar 7-Segment' maar zag geen goede voorbeelden.
Wie heeft hier een schema of goede toelichting voor ?
Uiteraard eerst zelf geprobeerd maar is niet gelukt.

Tweede vraag gaat over de eindtelstand 1FB dat consequent in beeld verschijnt na één cyclus, dat is
507 decimaal. Inclusief de 000 wordt dat 508. Dit gedeeld door twee = 254. Lijkt dus ergens wel te kloppen maar weet niet hoe dit rekenkundig te reproduceren zonder het helemaal 16x16 keer uit te schrijven, inclusief de carries (?)

Mijn simulatie


https://i.imgur.com/Cq3b0ET.jpg

Zoeken naar de 283 gaf twee opties, met een paar simpele schakelaars ter illustratie van de werking óf het andere uiterste, hobbyisten die er 8 en 16 bits TTL CPU's mee maken. Pas na lang zoeken kwam ik bovenstaande bron tegen voor iets daartussen in. Over de CPU's (terzijde) hier een plaatje


Bron Hackaday/Flickr

Terug naar de Sim.
De uC dient enkel ter vervanging van schakelaars (pin 3-10), geeft een klokpuls aan beide FF's (pin 2) en voordat het programma begint een nul-puls aan het middelste en linkse display (pin 11). Deze displays zijn ook 7 segmenten maar hexadecimaal en verwerken (in de sim) zonder extra logica een 4 bits invoer.
De Uno heeft verder geen enkele sturende rol in deze opstelling.

De schakelaar immitatie gaat als volgt, pin 3 t/m 10 tellen binair van 0 t/m 255, de onderste 4 bits (3-6) gaan via een FF naar de 283, de bovenste 4 bits (7-10) idem om daar opgeteld te worden bij de onderste. De som daarvan gaat als 4-bit uitvoer van de 283 rechtstreeks naar het meest rechtse display. Het middelste display krijgt zn invoer van een 4-bit ripple counter die op zijn beurt als klokpuls de carry van de 283 opteller krijgt.
Het meest linkse display krijgt zn invoer via de And dat als klok naar de bovenste ripple counter gaat. De rippelaars heb ik na lang proberen en zoeken er zelf maar tussen gezet want het is mij NIET gelukt om het op een normale wijze met decimale getal displays voor elkaar te krijgen en de 4511 is daarom verdwenen uit het plaatje.
Tips zijn daarom welkom.

Er volgt nog een overzicht van IC's , in origineel en alternatief gebruikt, en de code voor de uC.

74LS173 4-BIT D-TYPE REGISTERS WITH 3-STATE OUTPUTS
http://www.ti.com/lit/ds/symlink/sn54ls173a.pdf
74HC273 High-Speed CMOS Logic Octal D-Type Flip-Flop with Reset
Ik had geen 173
http://www.ti.com/lit/ds/symlink/cd74hc273.pdf
74HC283 High-Speed CMOS Logic 4-Bit Binary Full Adder with Fast Carry
http://www.ti.com/lit/ds/symlink/cd74hc273.pdf
74HC4511 BCD to 7-segment latch/decoder/driver
http://www.ti.com/lit/ds/symlink/cd74hc4511.pdf
74HC93 High-Speed CMOS Logic 4-Bit Binary Ripple Counter
http://www.ti.com/lit/ds/symlink/cd74hc93.pdf

code:

//Arduino Binary Counter 0-255
int ledPin[] ={3, 4, 5, 6, 7, 8, 9, 10};
int maxCount = 256;
int timer = 400;

void setup(){
  for(int i= 0; i < 8; i++)
  {
    pinMode(ledPin[i], OUTPUT);
   }
   pinMode(2, OUTPUT);
   pinMode(11, OUTPUT);
}
void loop()
{
  delay (2000);     ///////////////////// ZET SIM TELLERS OP 0
  digitalWrite(11, HIGH);
  delay (2000);
 digitalWrite(11, LOW);   ///////////////

  for(int counter = 0; counter < maxCount; counter++)   {
    displayBinary(counter);
    delay(timer);
    }
     delay (30000);  ///////// Cyclus voltooid, wacht 5 minuten.
  }

void displayBinary(byte numToShow){
  for(int i= 0; i < 8; i++)
  {
    digitalWrite(2, LOW); // KLOK
    if(bitRead(numToShow, i)==1)
    {
     digitalWrite(ledPin[i], HIGH);
    }
    else
    {
     digitalWrite(ledPin[i], LOW);
     digitalWrite(2, HIGH); // KLOK
    }
  }
 }

[ Voor 0% gewijzigd door kitao op 30-04-2019 14:48 . Reden: typo's e.d. ]

[kitao]

PT 8.1


https://i.imgur.com/3AeWr3p.jpg
Zie de carry out van de 283, die blijft hoog aan einde cyclus.
De ledbars zijn vervangen door displays.


Een aanpassing bleek nodig om de tweede cyclus, dwz de tweede keer Onder van 0000 tot 1111 met Boven 0000 tot 1111 te laten optellen. Probleem was namelijk dat bij starten programma de beginstand van Carry Out (CO) van de opteller 283 Laag is maar bij de daaropvolgende rondes de beginstand Hoog heeft. Dus bij de eerste keer 000 op de drie displays aan de rechterzijde begint die mooi bij 000 maar bij de volgende rondes begint het met 010 op de displays (omdat de CO de klok is voor de onderste rippelcounter ). Ook was het zo dat bij optellen Onder van 0000 tot 1111 met Boven = 0000 dat de som daarvan geen CO opwekt natuurlijk en gaven de displays bij optel = 16 het getal 001 aan.

Vandaar, en omdat de 283 blijkbaar geen reset optie heeft is er een extra carry toegevoegd, hoe dat werkt is uit de code af te leiden. Ik begrijp overigens best dat dit allemaal als tekst lastig te volgen is maar er bleken gewoon veel aanpassingen nodig met meerdere geprogrammeerde reset lijnen en diodes.
Nadeel van dit alles is dat de Uno, dat eerst geen enkele rol speelde en enkel voor klok, schakelaar en reset diende die allemaal ook door gewone knopjes, of tellers en een LM555 vervangen hadden kunnen worden, nu een veel groter aandeel in het geheel heeft gekregen en de schakeling zoals ik het wens zonder de Uno geheel niet of slechts uiterst moeilijk gerealiseerd had kunnen worden.

Wat wel positief in deze PT8.1 is, is dat de fop-displays zijn verdwenen.
Het bestaat natuurlijk niet dat 4-bits lijnen zomaar zonder tussenkomst van extra componenten een 7-segment kunnen bedienen. En het bleek niet makkelijk te vinden maar ik was niet de enige die vragen had over een op tilt slaande 4511 bij getallen boven de 9 (zie vorige post).
De 74HC47 is niet veel beter, deze geeft namelijk niets-zeggende tekens boven de 9.
https://www.ti.com/lit/ds/symlink/sn7447a.pdf
Uiteindelijk kwam ik terecht bij een Motorola chip, de MC14495 dat hier een eenvoudige oplossing voor biedt.
http://pdf.datasheetcatal...et/motorola/MC14495P1.pdf
Die zit niet in sim maar er is wel een algemene Bcd-naar-Hex 7-segm. witte chip aanwezig.
Dus die dient gezien te worden als de MC.

Eindstand is na iedere cyclus nu hetzelfde , namelijk 20B, oftewel 523 decimaal. Met de 000 erbij wordt dat 524 en dat is gedeeld door twee 262 en dat lijkt op het eerste gezicht niet goed te kloppen
Dat is erger als bij de vorige post, zie mijn tweede vraag, dus er komt nog een vervolg waarschijnlijk als ik door heb hoeveel het zou moeten zijn. Toch is het niet helemaal uit de lucht gegrepen, 20B - 1FB = 10h, dat is precies 1 carry.

Mijn vraag 1 blijft open staan trouwens, zie namelijk nog geen mogelijkheid de getallen decimaal weer te geven.

code:

//Arduino Binary Counter 0-255
int ledPin[] ={3, 4, 5, 6, 7, 8, 9, 10};
int maxCount = 256;
int timer = 200;
int carry = 0;

void setup(){
  for(int i= 0; i < 8; i++)
  {
    pinMode(ledPin[i], OUTPUT);
   }
   pinMode(2, OUTPUT);    // KLOK VOOR DFF's
   pinMode(11, OUTPUT);   // RESET LIJN
   pinMode(12, OUTPUT);   // 1X EXTRA CARRY NA 1e CYCLUS
   pinMode(13, OUTPUT);   // CARRY OUT 283 BLIJFT HOOG NA 1e CYCLUS
                          // DIT GEEFT DAN EEN EXTRA ONGEWENSTE KLOKSLAG VOOR
                          // DE ONDERSTE RIPPLE. PIN 13 CORRIGEERT DIT.
}
void loop()
{

  delay (2000);     ///////////////////// ZET SIM TELLERS OP 0
  digitalWrite(11, HIGH);
  digitalWrite(13, HIGH);
  delay (2000);            ////////// OM TE TESTEN ZO LANG
  digitalWrite(11, LOW);   ///////////////
  digitalWrite(13, LOW);

  for(int counter = 0; counter < maxCount; counter++)   {
    if (counter == 1){
      digitalWrite(13, HIGH);
      delay (2000);            ////////// OM TE TESTEN ZO LANG
      digitalWrite(13, LOW);   ///////////////
    }
    displayBinary(counter);
    delay(timer);
    if (counter == 15 ){ /////// Extra carry
      digitalWrite(12, HIGH); /////////// EXTRA CARRY INGELAST
      delay (5000);           ////////// OM TE TESTEN ZO LANG
      digitalWrite(12, LOW);
      carry = carry + 1 ;   /////// Alleen bij de 1e cyclus extra carry , dat was voorheen, nu niet meer.
    }
    }
     delay (10000);  /////// EINDE CYCLUS LANGE PAUZE
     int counter = 0; /////  EINDE CYCLUS ZET TELLER OP 0 (IVM CARRY PROBLEMEN)
  }

void displayBinary(byte numToShow){
  for(int i= 0; i < 8; i++)
  {
    digitalWrite(2, LOW); // KLOK
    if(bitRead(numToShow, i)==1)
    {
     digitalWrite(ledPin[i], HIGH);
    }
    else
    {
     digitalWrite(ledPin[i], LOW);
     digitalWrite(2, HIGH); // KLOK
    }
  }
}

[kitao]

PT 8.2

Ik krijg het vermoeden dat mijn programma en schema fundamenteel verkeerd in elkaar zitten.
Stel we hebben 2 Bits, onder en boven en die moeten opgeteld worden.
Dan wordt het
0. Onder = 0 - 2 + Boven = 0 -->>> Som Tussen = 0 - 2 en Som Totaal = 0 + 2 = 2
1. Onder = 0 - 2 + Boven = 1 -->>> Som Tussen = 1 - 3 en Som Totaal = 2 + 3 = 5
2. Onder = 0 - 2 + Boven = 2 -->>> Som Tussen = 2 - 4 en Som Totaal = 5 + 4 = 9

Dit vertaald naar 4 Bits Onder en 4 Bits Boven wordt het dan volgens mij :

code:

#include <iostream>
using namespace std;

int Onder = 0,  Boven = 0, Tussenresultaat = 0, Totaalsom = 0;

int main() {
    cout << "Totaalsom = " << Totaalsom << endl;
    for (Boven = 0; Boven < 16; Boven++) {
        cout << "Tussenresultaat = : " ;
        for (Onder = 0; Onder < 16; Onder++) {
            Tussenresultaat = Onder + Boven;
            cout << Tussenresultaat << "  ";
        }
        cout << endl;
        Totaalsom = Totaalsom + Tussenresultaat;
        cout << "Totaalsom = " << Totaalsom << endl;
    }
}

En dat geeft dit resultaat


https://i.imgur.com/QgbBvPR.jpg

360d = 168h
en dat is nergens terug te vinden in deze opstelling

En nog een fout, de for lussen loepen nu 16 keer.
Dus moet dit worden :

for (Boven = 0; Boven < 15; Boven++) {
for (Onder = 0; Onder < 15; Onder++) {

Totaalsom wordt dan 315.
Ook nog steeds nergens te bekennen

Snap niet goed waarom dit zoveel moeite kost om uit te vogelen.
Kan wel een dosis slimmigheid gebruiken.

Deze hele post klopt trouwens van geen kant.
Met 2 bits kan je tot 3 tellen.



De for loops staan nu op <4
Dus lijkt de 360 Totaalsom met 4-bits en for < 16 toch goed.

Afin, ik kap er even mee, het gaat duizelen.
Wordt vervolgd op een helderder moment.
.

[ Voor 20% gewijzigd door kitao op 01-05-2019 23:19 ]

[kitao]

PT 8.3
Mijn fout was te verwachten dat de opteller 283 de carry onthoudt, of de schakeling erachter maar dat gebeurt natuurlijk niet met deze gebruikte IC's in deze configuratie. De 283 krijgt 2 aparte 4-bits getallen op de ingangen en is de som daarvan kleiner of gelijk aan 15 dan volgt er geen carry. Is de som groter dan 15 volgt er wel een carry en die blijft net zo lang hoog staan totdat de 2 aparte 4-bits getallen tezamen weer kleiner of gelijk zijn als 15.

Zo'n carry-lijn is natuurlijk niet geschikt als klok voor de ripple counter erna en daarom is de carry lijn nu vervangen door pin 12 die zo geprogrammeerd is dat bij iedere veelvoud van 15 in de programma-loop er een carry wordt gegeven. Toch is de teller (= opteller van +1) niet perfect, zo worden de getallen 010 , 021, 032 , 043 ... etc. overgeslagen. Dit corrigeren zou dan waarschijnlijk in de functie void displayBinary(byte numToShow) komen te zitten maar dat is niet het hoofddoel van dit topic, dat in deze PT wat mij betreft al iets teveel software nodig heeft. De eindstand na één cyclus is nu 110 en dat is 272 oftewel 17 x 16. Die extra 16 komt dan waarschijnlijk door de overgeslagen getallen (16 x 16 = 256 = 2^8). De counter telt tot en met 255 (FF) en heb er 1 extra klokslag aan toegevoegd. De echte gewenste eindstand was eigenlijk 100 = 256.
Pin 13 als reset bleek toch niet nodig en is verwijderd.


https://i.imgur.com/cNA4ewr.jpg

En hiermee sluit ik dit onderwerp met de 283 af hoewel de decimale display weergave nog open blijft staan. Dat is dan eventueel voor een andere keer.

code:

//Arduino Binary Counter 0-255
int ledPin[] ={3, 4, 5, 6, 7, 8, 9, 10};
int maxCount = 256;
int test = 250;
int counter = 0;

void setup(){
  for(int i= 0; i < 8; i++)  {
    pinMode(ledPin[i], OUTPUT);
   }
   pinMode(2, OUTPUT);    // KLOK VOOR DFF's
   pinMode(11, OUTPUT);   // RESET LIJN
   pinMode(12, OUTPUT);   // CARRY-LIJN
   }
void loop()
{
  ///////// RESET //// ZET SIM TELLERS OP 0 ////////
  delay (test);
  digitalWrite(11, HIGH);
  delay (test);
  digitalWrite(11, LOW);
  delay (test);
  //////// EINDE RESET //////

  for(int counter = 0; counter < maxCount; counter++){ /// TEL LUS

    displayBinary(counter); /// ROEPT FUNCTIE MET BITREAD AAN

if( counter % 15 ==0 && counter > 0  ){  // PIN 12 GEEFT DE CARRY BIJ VEELVOUDEN VAN 15

      digitalWrite(12, HIGH);
      delay (20);
      digitalWrite(12, LOW);
    }

    delay(test); // NODIG OM HET PROGRAMMA TE VERTRAGEN OM DE CIJFERS NOG TE KUNNEN LEZEN

    // if (counter == 253 ) {   /////// Om het programma te vertragen bij een bepaalde counterstand,
    //  test = 1000;
    // }

    }    // EINDE maxCount FOR LUS

    delay (5000); // extra pauze ingelast
    //////////////// blokje om gewenste eindstand te krijgen
    digitalWrite(3, LOW);
    digitalWrite(4, LOW);
    digitalWrite(5, LOW);
    digitalWrite(6, LOW);
    digitalWrite(7, LOW);
    digitalWrite(8, LOW);
    digitalWrite(9, LOW);
    digitalWrite(10, LOW);
    digitalWrite(2, LOW); // KLOK, voor dat laatste tikje
    digitalWrite(2, HIGH); // KLOK, voor dat laatste tikje
    ////////////////////////

     delay (10000);  /////// EINDE CYCLUS, LANGE PAUZE
     int counter = 0; /////  EINDE CYCLUS ZET TELLER TERUG OP 0
     test = 200;      /////  EINDE CYCLUS ZET DELAY WEER OP SNEL

  } // EINDE VOID LOOP

void displayBinary(byte numToShow){ // FUNCTIE VOOR BITREAD, ZIE ARDUINO REFERENTIE

  digitalWrite(2, LOW); // KLOK VOOR DE DATA FLIP FLOPS

  for(int i= 0; i < 8; i++) {

    if(bitRead(numToShow, i)==1){
     digitalWrite(ledPin[i], HIGH);
    }
    else {
     digitalWrite(ledPin[i], LOW);
  }
 }
    digitalWrite(2, HIGH); // KLOK
}

[kitao]

PT 9 ..... 74LS92, een 12-deler

Kwam een schema tegen zonder beschrijving
https://electronicroom.eu...efault/74ls92-240-eur.jpg
Bron
https://electronicroom.eu...16784-74ls92-240-eur.html

Toegepaste IC's :
74LS92 ..... DIVIDE-BY-TWELVE COUNTER
http://www.ti.com/lit/ds/symlink/sn54ls93.pdf
74LS47 ..... BCD-TO-SEVEN-SEGMENT DECODERS/DRIVER
https://www.ti.com/lit/ds/symlink/sn7447a.pdf
Die heb ik niet, is vervangen door
74HC4511 ... BCD to 7-segment latch/decoder/driver
http://www.ti.com/lit/ds/symlink/cd74hc4511.pdf
74LS08 ..... QUADRUPLE 2-INPUT POSITIVE-AND GATES
https://www.ti.com/lit/ds/symlink/sn54ls08.pdf
74LS32 ..... Quad 2-Input OR Gate
http://www.ti.com/lit/ds/symlink/sn54s32.pdf

Heb de schakeling nagebouwd en de telling is als volgt :
00-01-02-03-04-05-08-09-10-11-12-13-14-15-18-19-20-21-22-23-00
Welk nut het heeft om de LS92 op die manier zo toe te passen blijft de vraag natuurlijk maar m.i. klopt de telling wel.

Was even puzzelen en heb de Or- en And-IC's daarvoor uitgetekend als losse poortjes.
En de 92 telt nu eenmaal zo, hoewel iets langer maar dat wordt nu onderbroken door een automatische reset. De 92 aan de linkerkant heeft maar 2 tel-ingangen dus die gaat niet verder als 0-1-2.
Het vervangen van de 47 door de 4511 is een kwestie van vergelijken maar is goed te doen.


https://i.imgur.com/g4ASIyO.jpg

Wat mij eigenlijk verbaast, al sinds de PT8, is dat de BCD-7 Segments IC's niet in cascade gezet kunnen worden en dat de tweede in de rij geen soort van carry van de eerste kan krijgen.
Mischien dat iemand daar wel een IC voor weet ?
.

[kitao]

PT 10 ..... 74HC75

Schema
https://mgh-images.s3.ama...809/715135-7.4-8ILEQ1.png
Bron
https://www.chegg.com/hom...olution-9780077520809-exc

Gebruikte IC's in bron en Sim

74HC75 ..... Dual 2-Bit Bistable Transparent Latch
http://www.ti.com/lit/ds/schs135f/schs135f.pdf
74LS147 .... 10-LINE-TO-4-LINE PRIORITY ENCODER
http://www.ti.com/lit/ds/symlink/sn74ls148.pdf
74121.... Monostable multivibrator with Schmitt-trigger inputs
http://www.ti.com/lit/ds/symlink/sn74121.pdf
Heb ik niet en is vervangen door de LM555
http://www.ti.com/lit/ds/symlink/lm555.pdf
74HC4511... BCD to 7-segment latch/decoder/driver
http://www.ti.com/lit/ds/symlink/cd74hc4511.pdf
En een paar IC's met Nand en Or-poorten, de 7410, 7420 en 7432.


https://i.imgur.com/rv2rHp8.jpg

Schakeling werkt als volgt, er wordt een toets ingedrukt, ik heb daar knopjes van gemaakt maar het maakt niet uit of de toets weer losgelaten wordt of ingedrukt blijft staan want daarom is juist de rest eromheen gezet. De toets geeft een puls aan de 555, die geeft een eenmalige shot aan de 75 en de latch daarin zorgt ervoor dat de invoer verkregen via de decoder 147 op de uitgang van de 75 blijft staan ongeacht wat er verder nog verandert aan de ingang. Totdat de volgende toets wordt ingedrukt, dan komt er opnieuw een shotje. Dwz, eerst moeten alle knoppen weer hoog worden voordat de nieuwe toets kan worden ingelezen. Lastig te omschrijven zonder beeldmateriaal maar dat is (ongeveer) wat ik hier zie gebeuren. Sommige dingen duurden iets langer, maak je bijvoorbeeld het RC aan de rechterzijde van de 555 te groot dan komt de latchpuls te laat en dan had nu het display op 0 gestaan. Dus dat is even in balans brengen.
Het laten triggeren van de 555 lukte ook niet meteen, vandaar de PNP.

5 min video over de 75
YouTube: Video 1 (7475 4-bit latch)
5 min video over de 555
YouTube: 555 Timer in Monostable Mode
.

[ Voor 10% gewijzigd door kitao op 05-05-2019 05:27 ]

[kitao]

kitao schreef op zaterdag 4 mei 2019 @ 15:42:

Wat mij eigenlijk verbaast, al sinds de PT8, is dat de BCD-7 Segments IC's niet in cascade gezet kunnen worden en dat de tweede in de rij geen soort van carry van de eerste kan krijgen.
Mischien dat iemand daar wel een IC voor weet ?
.

PT 11 ..... 74LS90 Bcd Decade Counter

Dat IC is niet uitgekozen maar daar viel het lot op. Overigens zijn er in de Sim 58 stuks om uit te kiezen maar eenmaal in een PT voorgekomen worden die niet opnieuw in een schema gezet. Kan natuurlijk wel voorkomen dat sommige IC's , zoals de 4511 meerdere malen weer opduiken.

Dus hoewel de 90 niet bewust is gekozen geeft het wel deels antwoord op mijn enkele keren gestelde vraag.
Het zijn namelijk niet de BCD naar 7-Segment Decoders die in cascade gezet worden maar de tellers of delers ervoor zoals in deze PT zal blijken. Het kan zijn dat er wel bepaalde typen BCD naar 7-Segment Decoders in cascade te zetten zijn maar moet die nog tegenkomen. Zag wel een 7447 die de nul kan onderdrukken aan de linkerkant van een meercijferig getal. Zie :

https://www.nutsvolts.com...n-segment-displays-part-2

PT11 is gebaseerd op dit schema

http://circuitdesolator.b...lock-based-on-74ls90.html

Staan twee afbeeldingen in, een voor mij heel verrassende waar dit IC voor iedere deling gebruikt kan worden van 2 t/m 10. De afbeeldingen kunnen het best als Save Image in de PC opgeslagen worden voor helderste beeld, mijn ogen worden wat minder en lapscherm is niet zo groot.
Het gaat dus om een digitale klok en dat is de 4e PT met een klok. Maar deze is toch anders omdat het van 7-segmenten displays gebruik maakt. En dat maakt meteen de schakeling al veel eenvoudiger als die eruit ziet, een derde ervan is decoder 7447, opnieuw door mij te vervangen door de 4511, en nog een derde voor de displays. Wat overblijft is x maal 7490.
Nu ik wat meer bekend ben met klok en frequentie deling was mijn eerste gedachte of dit op 60 Hz is ingesteld en dat blijkt m.i. zo te zijn. Hier hebben wij daar niet zo veel aan en heb de U1 vervangen door een 5-deler.


https://i.imgur.com/6gbfkhg.jpg

De Sim-oscilloscopen gaan schommelen rond de 1 Hz dus heb het een 50 kHz invoer gegeven.
De ledbars zitten er enkel om makkelijker draadjes te kunnen verbinden, hoewel dat bij nader inzien niet zo handig is omdat dit toch invloed op het geheel kan hebben.

Datablad 74LS90
http://www.ti.com/lit/ds/symlink/sn54ls93.pdf

Meer info :
https://www.electronics-t.../bcd-counter-circuit.html

Omdat de tekening vrij groot zal worden en de oscilloscopen later zullen verdwijnen heb ik deze fase apart toegelicht. Lijkt me een leuk project om in het echt op te bouwen. Met dank aan de bron natuurlijk.
.

[ Voor 1% gewijzigd door kitao op 05-05-2019 17:03 . Reden: Schrijf fouten e.d. ]

[kitao]

PT 11.1

In de vorige post had ik U1 vervangen door een 5-deler maar heb het schema toch helemaal volgens het origineel gemaakt.
Bron met 3 minuten video :
http://circuitdesolator.b...lock-based-on-74ls90.html

De telling gaat perfect, seconden tikken van 00 t/m 59 en springen weer op 00.
Idem de minuten en de uren gaan van 00 t/m 11 en de And zorgt ervoor dat die daarna ook weer op 00 terugkomen. Probleem is echter wel dat bij 60 Hz invoer de klok al veels te snel gaat. Heb het terug moeten zetten op 1 Hz invoer om enigzins bij een werkelijke kloksnelheid te komen, daarbij is er ook nog een afwijking in de Sim maar geen 60x zo groot. Dit in het echt bouwen vereist zo te zien een goede regelbare frequentie generator, deze gaat niet onder de 1 Hz, of anders de 74LS90 IC's anders opstellen en berekenen. Maar op zich is het een heel leuke schakeling.


https://i.imgur.com/MnSpclE.jpg


https://i.imgur.com/EowFnyv.jpg

Beginstand bij aanzetten is trouwens 11:11:11
Maar ja, of je nou moet wachten tot 00:00:00 of tot 11:11:11 maakt niet veel uit.

Heb nog wat getest en nagelezen maar deze klok hoort gewoon op 1 Hz te draaien. Was in de war met de eerste 10-deler maar die geeft op de plotter in sim gewoon een tik per seconde precies. Op mijn stopwatch is dat 1.15 seconde ongeveer maar dat is bekend. Deze klok kan m.i. met echte componenten worden opgebouwd als er een 1 Hz frequentie bron aanwezig is. Heb daar wel schema's voor gezien maar heb die IC's en/of kristallen niet en met de LM555 bijvoorbeeld is lastig inregelen.
.

[ Voor 21% gewijzigd door kitao op 06-05-2019 09:50 . Reden: Nawoord ]

[kitao]

PT 12 ..... 74HC4040 12-Stage Binary Counter

Niet iedere PT loopt goed af, dit komt o.a. door bepaalde beperkingen in Sim en/of door onbekendheid van mij met bepaalde materialen of technieken. Zoeken op " 4040 IC circuit " geeft nogal wat hoge frequentie toepassingen en ook in combinatie met programmeerbare IC's. Zoals hier met de Atmega 16.

http://www.herbert-dingfelder.de/?page_id=304

Zover mogelijk nagebouwd, hoewel niet al te groot gelukkig, code erin gezet, of althans geprobeerd, lastig te zien of dat erin zit, en LCD blijft leeg. Dus vandaar een ander schema opgezocht en die bleek verkeerde pennummers aangegeven te hebben op de Xor maar uiteindelijk toch een golfje kunnen opwekken.

Schema en bron :
http://zpostbox.ru/digital_sine_wave_oscillator.html

Databladen :
74HC4040 ..... vanwege 15V zn sterkere broertje moeten inzetten.
http://www.ti.com/lit/ds/schs203d/schs203d.pdf
http://www.ti.com/lit/ds/symlink/cd4040b.pdf
74HC86 ..... QUADRUPLE 2-INPUT EXCLUSIVE-OR GATES
http://www.ti.com/lit/ds/symlink/sn54hc86.pdf
https://www.ti.com/lit/ds/symlink/cd4030b.pdf
OP77
https://www.bucek.name/pdf/op77.pdf


https://i.imgur.com/sfwS29a.jpg

Het gedeelte na de Xor's en met de Opamp begrijp ik niet goed maar met zulk soort oefeningen wordt dat er in ieder geval niet minder op. Zo is dit bijvoorbeeld weer een stukje van de puzzel.


https://i.imgur.com/2nTfKiR.jpg

Een andere en misschien meer aansprekende toepassing dat een goed overzicht geeft van de opbouw van de 4040 is deze : https://www.electronics-t...r/simple-led-flasher.html
.

[ Voor 6% gewijzigd door kitao op 07-05-2019 05:36 . Reden: Puzzel stukje ]

[kitao]

PT 13 ..... PWM DMPG .... Comparator 74HC85 .... Deel 1

Bron en Schema
http://www.aei.tuke.sk/papers/2014/4/10_Beres.pdf

Databladen
74HC04 .... 6 Inverteerders per IC.
http://www.ti.com/lit/ds/symlink/sn74hc04.pdf
74HC08 .... Per IC 4 x And-poorten met 2 ingangen elk.
http://www.ti.com/lit/ds/symlink/sn74hc08.pdf
74HC42 .... 4 naar 10-lijns decoder
http://www.ti.com/lit/ds/sdls109/sdls109.pdf
74HC193 ... 4 bits teller
http://www.ti.com/lit/ds/symlink/sn54ls193-sp.pdf
LTC 1799 .. Oscillator
https://www.analog.com/me...on/data-sheets/1799fd.pdf

Heb het schema nagetekend


https://i.imgur.com/zId9Ica.jpg

Een aantal verschillen met het origineel :
- De oscillator 1799 heb ik niet maar er kan in Sim wel een instelbare pulsgenerator worden gebruikt en de weerstanden daar omheen staan er dus puur voor de show. Deze puls staat nu op 300 Hz omdat in deel 2 daar een 400-voud van bijgezet wordt en meer als 1 MHz kan ik niet instellen.
- De ledbar aan de connector was om te testen en heb bij de warboel van Ands een extra connector gezet.
- In het origineel zit m.i. een fatale fout, zo is pin 4 van de 193 (countdown pin) aan massa gelegd.
Niet te hopen dat zij dit ook zo op hun printplaat hebben gezet.

Het testen verliep verder goed en gaf m.i. een aardig overeenkomende nabootsing van het origineel maar
heb eigenlijk niet zo gelet op welke vorm de puls van het origineel heeft, dat komt dan in Deel 2.
Edit : De LTC1799 geeft blokpulsen, zie pagina 4 datablad.
In de sim is een blokgenerator gebruikt en zal eens opzoeken, of proberen, om faseverschuiving in beeld te krijgen.
.

[ Voor 1% gewijzigd door kitao op 08-05-2019 16:59 . Reden: Edit ]

[kitao]

PT 13 ..... PWM DMPG .... Comparator 74HC85 .... Deel 2

Bron en Schema
http://www.aei.tuke.sk/papers/2014/4/10_Beres.pdf

Databladen
74HC85 ..... 4-Bit Magnitude Comparator
http://www.ti.com/lit/ds/symlink/sn54ls85.pdf


https://i.imgur.com/6MXRglb.jpg

Een tussenverslag omdat in deel 3 de afbeeldingen samengevoegd worden en het erg klein wordt.
Bovenaan bij de And-ingang is eigenlijk de uitgang van de connector met de scope uit deel 1 (= 50 Hz).
Aan de linkerkant hebben ze een 400 x zo snelle generator neergezet als bij de AND en onderaan zou dan een gewenste waarde (setpunt) ingevoerd kunnen worden in binair.
Er is op dit moment inderdaad verandering te zien in uitgangsfrequentie als dat SP wordt veranderd.
Maar zie er lastig een systeem in hoewel het toeneemt bij hogere getallen en het geeft niet echt een mooi beeld op de scope.
Morgen nog eens nalopen of alle draadjes goed zitten , nog wat verder testen en dan wordt deze PT afgerond in een deel 3.
.

[kitao]

PT 13 ...... Deel 3

Bron en schema:
http://www.aei.tuke.sk/papers/2014/4/10_Beres.pdf


Heb gelukkig een fout ontdekt in mijn bedrading, pin 3 op de onderste 7485 moest op 5V en niet op Gnd.
De werking is nu een stuk beter geworden.


https://i.imgur.com/CITUF5r.jpg


Test samenvatting
Beginnend bij de LTC 1799, die staat op 300 Hz.
Bij de scope aan de rechterkant is dat 50 Hz geworden en dat is de invoer voor de And linksboven.
Aan de linkerzijde hebben de makers een niet nader omschreven generator geplaatst die 400 x sneller moest zijn als de genoemde 50 Hz en staat daarom op 20 kHz.

Met de negen 5 Volt knopjes onderaan kan een bepaalde frequentie worden ingesteld.
Heb natuurlijk niet alle combinaties geprobeerd, ik noem hier enkel de standen bij 0 knopjes aan, 1 knopje aan, 2 knopjes aan etc.

150 , 227 , 300 , 375 , 375 , 375 , 450 , 525 , 600 en die zijn vrij stabiel (Amplitude kan wisselen maar de aangegeven frequenties op de scope zijn solide).

Alleen met de laatste erbij gaat het minder, dan gaat het schommelen tussen 0 en 69 Hz.
Al met al vond ik dit een leuk projectje met redelijk geslaagde uitkomsten van een toch niet al te simpele schakeling.

Ps\
Ben erachter gekomen dat de linkjes die ik onder een afbeelding zet na een dag of wat slechts een vage kleine weergave opleveren die na inzoomen nog waziger worden. Zal daarom proberen in het verloop wat vaker thumbnails te zetten.


^klikbaar
.

[ Voor 15% gewijzigd door kitao op 10-05-2019 03:05 . Reden: typo's ]

[kitao]

PT 14 ..... CD4514

Deze had een moeizame start, was namelijk van plan eerst deze te maken, een digitale volt indicator.

https://www.radiolocman.com/shem/schematics.html?di=56005

Hoewel ik de CD4067 niet heb dacht ik die door twee 8 data multiplexers te kunnen vervangen (74151) maar achteraf gezien bleek dat de 4067 een common in/out heeft die in het schema hierboven op een opamp staat.

http://www.sycelectronica.com.ar/semiconductores/CD4067.pdf

Zou niet weten hoe die te simuleren aangezien ik niet precies weet wat voor signaal dat geeft en de 151 heeft niet zo'n pin. Poging afgebroken en een volgende gezocht. Dat werd deze

https://www.sonelec-musiq...sations_roulette_001.html


^klik

Leek niet al te moeilijk maar er zitten soms foutjes in de sim IC's. Zo moet de |LE| van de 4514 (pin 1) hoog zijn, in mijn schema staat die nu laag. Ander puntje was dat de Y12 waarschijnlijk een klein pulsje meezong met de Y8, daardoor is het reset verhaal geschrapt en zijn er nu 16 leds ipv 12.
Er zit ook nog een binaire teller bij.

Databladen
CD4514 ..... 4-to-16 line decoder/demultiplexer - vrijwel identiek aan de CD4515
http://www.ti.com/lit/ds/symlink/cd54hc4514.pdf
CD4520 ..... dual 4-bit synchronous binary counter
http://www.ti.com/lit/ds/symlink/cd4520b.pdf

Voor wie zoals ik geen Frans kent, (vertaal pagina), de werking is als volgt.
Druk start knop in, LM555 toert op naar 85 Hz, laat knop los en LM555 toert af naar 0.
De eindstand wordt aangegeven door een led en de winnaar van dit roulette-spel krijgt een kado.
Heb de condensator verhoogd tot 1 mF ipv 100 uF voor wat langere loop-tijd aangezien het best grappig is om de ledbar te zien racen.
.

[kitao]

PT 15 ..... 74HC165

Bron en schema
https://www.nutsvolts.com.../cyclic-redundancy-checks

Het artikel gaat over data transmissie controle volgens de CRC methode.
Hier raakte ik het spoor bijster

1101010110 <-Q<br />           ________________    <br /> P-> 110101|101000110101110 <-M<br />            <u>110101</u><br />             111011<br />             <u>110101</u><br />               111010<br />               <u>110101</u><br />                 111110<br />                 <u>110101</u><br />                   101111<br />                   <u>110101</u><br />                    110101<br />                    <u>110101</u><br />                     00000 <-R

Het schema op zich is goed te doen en er is een invoer opgegeven dat een bepaald resultaat moest opleveren en dat is zo uitgekomen.


^klik

Databladen
74164 ..... 8-Bit Serial-In Parallel-Out Shift Register
https://www.ti.com/lit/ds/symlink/sn74ls164.pdf
74165 ..... 8-Bit Serial/Parallel-In Serial-Out Shift Register
https://www.ti.com/lit/ds/symlink/sn54ls165a-sp.pdf
74273 ..... Octal D-Type Flip Flop With Clear
https://www.ti.com/lit/ds/symlink/sn54ls273-sp.pdf
.

[kitao]

PT 16 ..... 74573

Bronnen met video's
https://www.edaboard.com/...331-RGB-LED-3D-CUBE-4x4x4
https://www.elektroda.pl/rtvforum/topic1960971.html
http://www.stefan-weigert.de/php_loader/minicube.php
Schema
https://obrazki.elektroda.pl/9583769400_1301781377.jpg

Databladen
IRLZ34N ..... N-channel enhancement Mosfet
http://pdf1.alldatasheet....7810/PHILIPS/IRLZ34N.html
ULN2802A ..... 8 DARLINGTON ARRAYS
In het origineel wordt een niet-inverterende gebruikt, de 2981
http://www.sycelectronica...nductores/ULN2802-3-4.pdf
https://www.horter.de/doku/UDN2981.pdf
74573 ...... OCTAL TRANSPARENT D-TYPE LATCHES WITH 3-STATE OUTPUTS
http://www.ti.com/lit/ds/symlink/cd54hc573.pdf


^klik

In het origineel staat linksonder nog een Max202 met 2 knopjes daarboven. Die zijn om een gewenst programma te starten en is verder niet van belang. Bijbehorend programma trouwens nergens kunnen vinden, kan wel gedownload worden als je inschrijft op de Poolse webpagina.

Detailbeeld


^klik

Onder bij de mosfets is de bedrading een kronkel.
Had hier namelijk de leds op het verkeerde pootje aangesloten en heb het slordig gecorrigeerd.
Bij de derde mosfets lopen twee draadjes over elkaar heen maar heeft verder geen invloed.
Zo'n best wel grote tekening maken is niet vanzelfsprekend want hoewel componenten, en zelfs hele blokken makkelijk verschoven kunnen worden (maar niet gekanteld) is dit veel lastiger als de bedrading al geknoopt is.
Vooruitkijkend en hopelijk een goede positie kiezend maakt het verschil met daarbij zoveel mogelijk het origineel volgend voor een makkelijker overzicht. Met daarbij opgemerkt dat het origineel een schematische voorstelling is en wat hier staat een simulatie betreft waar er geen gebroken lijntjes zijn toegestaan of makkelijk gepositioneerde IC-pennetjes. Er is wel voldoende ruimte maar te breed of te hoog opgezet maakt het plaatje bijzonder klein tot een punt waar zelfs amper de knopjes bediend kunnen worden zonder in te zoemen en er daarna geen compleet beeld meer is.

Volgende post gaat waarschijnlijk over een project van 25 jaar geleden.
Dobbelsteen viel namelijk op de 688.
Einde is in zicht trouwens, er zijn niet al teveel IC's meer over.

Satelliet ontvanger
https://www.radioexperime...ronica-april-and-may.html

Bij nader inzien gaat die toch niet door. Een Fig. 4 ontbreekt helemaal in het artikel en hoewel het om een subsectie gaat is mijn geplande tekening in het origineel amper te lezen kwa pin nummers e.d. en het is ook niet te voorspellen of er enig resultaat uit zou komen. Daarom opnieuw een poging afgebroken.
.

[ Voor 37% gewijzigd door kitao op 12-05-2019 16:47 ]

[kitao]

PT 17 ...... Modeltrein besturings electronica met o.a. de 74688.

Bron, zie onderaan bij Detectiekaart
http://users.telenet.be/zoldertreintjes/Hardware.htm

Schema
http://users.telenet.be/zoldertreintjes/Detectieprint.JPG

Databladen
4N35 ......... Optocoupler
https://www.vishay.com/docs/81181/4n35.pdf
74HC151 .....1 Of 8 Data Selector/Multiplexer
http://www.ti.com/lit/ds/symlink/sn54hc151.pdf
74HC688 ..... 8-BIT IDENTITY COMPARATORS
http://www.ti.com/lit/ds/symlink/sn54hc688.pdf


....
^klik

Beschrijving is in de bron te vinden, knappe webpagina uit België met veel foto's en achtergrond over een uitgebreid opgezette model spoorbaan.
.

[ Voor 4% gewijzigd door kitao op 12-05-2019 16:43 ]

[kitao]

PT 18 ..... Elektronisch deurslot CD4022

Deze schakeling zit best slim in elkaar.
De 4022 is een teller die bij Klok hoog de volgende Q0-7 hoog maakt.
Door op dat moment de juiste schakelaar dicht te sturen wordt BS 170 open gestuurd en wordt de klok laag. Na loslaten van de schakelaar wordt de klok weer hoog en gaat de volgende Q hoog worden, etc, totdat de teller Q7 heeft bereikt waarmee BD 679 open wordt gestuurd en het 'slot' open gaat. Door de elco wat groter te maken heb je meer tijd om de volgende toets in te drukken want dit ontwerp is snel zelf-resettend.
De weerstand boven de led wat kleiner moeten maken.
In het origineel wordt een Darlington toegepast, de BD 679.

Bron en schema
https://electro-hobby.uco...or_keyboard/2011-12-10-87

Databladen
BS170
https://www.onsemi.com/pub/Collateral/BS170-D.PDF
BD679
https://www.st.com/resource/en/datasheet/bd677.pdf
CD4022 ..... 4-stage ÷8 Johnson counter
http://www.ti.com/lit/ds/symlink/cd4017b.pdf




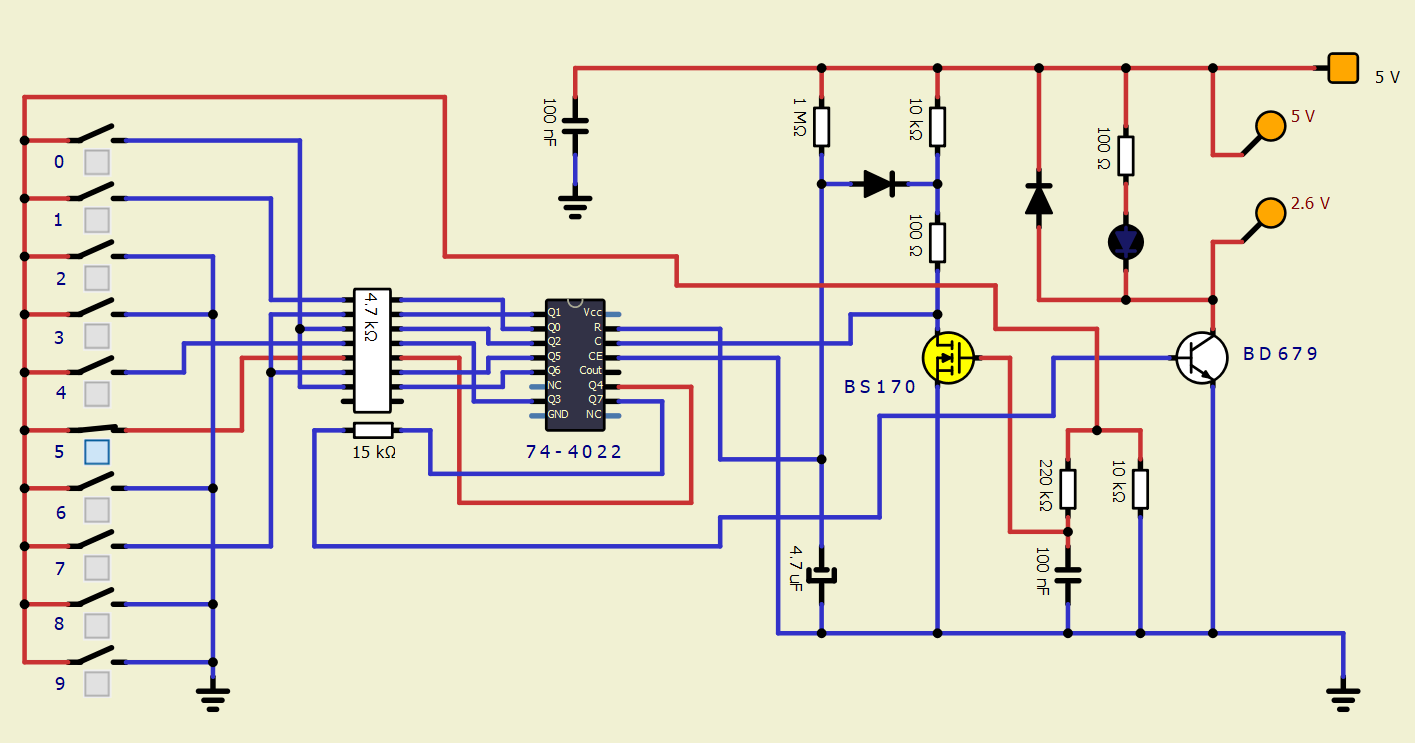

^klik
.

[kitao]

PT 19 ..... Frequentie synthesizer met de 74-390

Bron
https://www.radiolocman.com/shem/schematics.html?di=147655
Schema
https://www.rlocman.ru/i/Image/2013/02/21/Figure_Eng(1).gif
Databladen
2N3819
https://www.onsemi.com/pub/Collateral/2N3819-D.PDF
2N3904
https://www.sparkfun.com/datasheets/Components/2N3904.pdf
2N7000
https://www.onsemi.com/pub/Collateral/2N7000-D.PDF
1SV149 ..... varactor diode
https://www.qsl.net/df7tv/datasheets/1SV149.pdf
74HC74 ....... Dual D-Type Positive-Edge-Triggered Flip-Flops With Clear and Preset
http://www.ti.com/lit/ds/symlink/sn54hc74.pdf
74HC390 ..... Dual Decade Ripple Counter
http://www.ti.com/lit/ds/symlink/cd74hc390.pdf
74HC393 ..... Dual 4-bit binary ripple counter
http://www.ti.com/lit/ds/symlink/sn74hc393.pdf






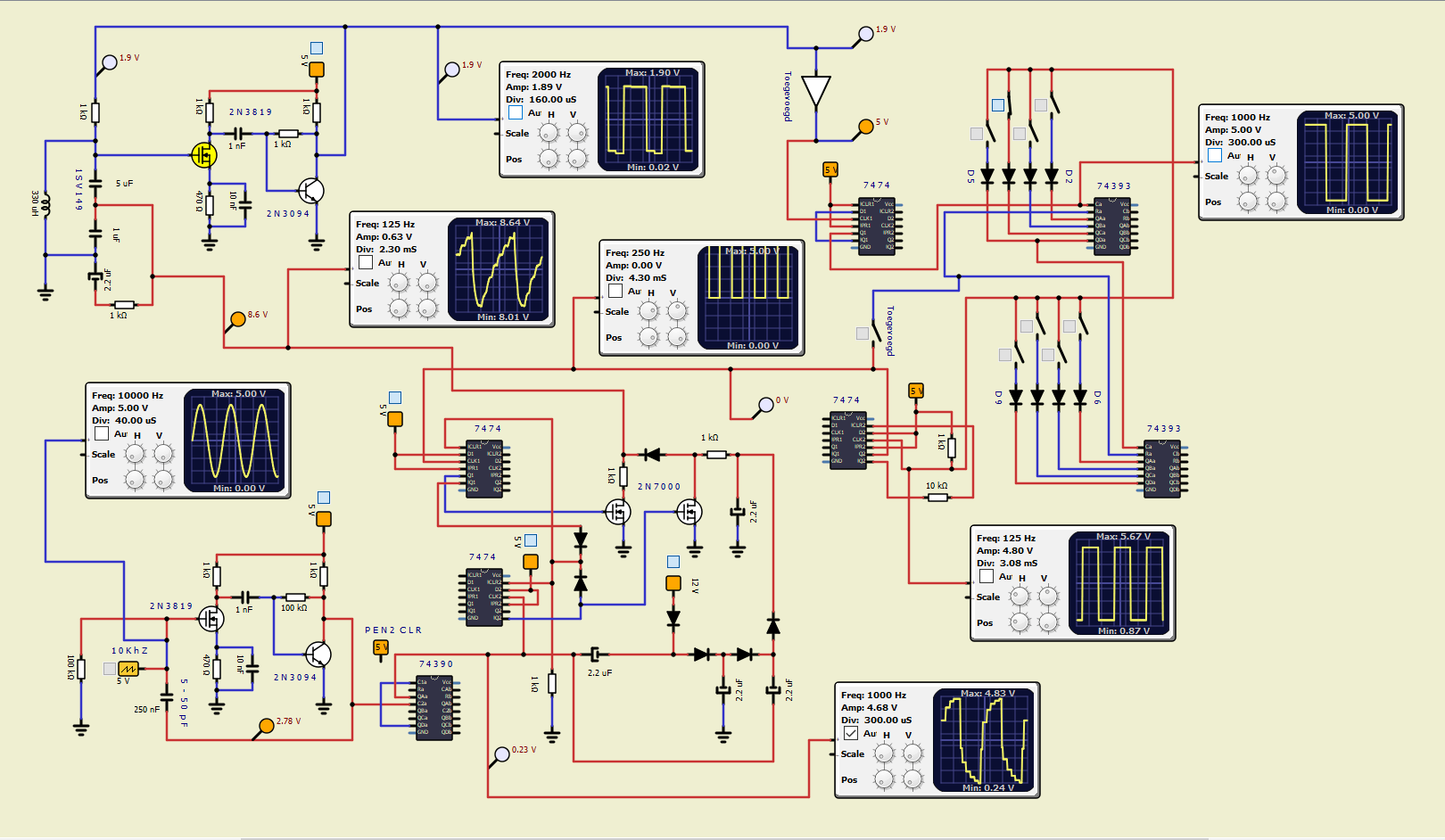

Dit was echt een heel pittige om na te bouwen en te simuleren en dat is lang niet helemaal gelukt, dit is het maximale wat ik er uit heb weten te halen. Moest met de hand aangeslingerd worden, dwz er moest een hulp-generator op de Clk van de 7474 rechtsboven (onder de buffer) gezet worden om een loop te vormen. Nadat de lus eenmaal op gang gekomen was is die daarna weer verwijderd.
De sim moet op slow motion vanwege de vele inducties en capaciteiten maar dat betekent ook dat je veel langer moet wachten totdat een verandering, bijv. een wijziging in waarde van een component, zichtbaar wordt op een oscilloscoop.

Het schema kan in 4 blokken worden verdeeld, zie ook de brontekts en op volgorde gaat het van
1. Linksonder = LO
2. RO
3. LB
4. RB

Wijzigingen zijn er op diverse plaatsen, ik noem enkel de hoofdpunten, de rest, zoals veranderde Ohms en Farads waarden e.d. kunnen gevonden worden door origineel met simtekening te vergelijken. Die waren nodig om de boel enigzins draaiend te krijgen en verander je de ene dan gaat de andere naar de knoppe dus was veel proberen en afstemmen.
1. LO
- Kristal Y1 vervangen door 10 kHz generator, Simulide heeft geen kristal.
2. RO
- De Clear pen (2) van de 390 moet in Sim laag zijn, is wrs een foutje in hun IC-software.
- Volgens de bron komt er na de rits dioden 12 Volt uit, in de sim niet daarom voeding bij D12 op 12V gezet.
3. LB
- Een varactor diode heb ik niet.
4. RB
- Extra buffer geplaatst voor scherper kloksignaal.
- Van de 74-393 is de B-zijde in sim defekt, daarom tweemaal de A-zijde gebruikt.
- En tenslotte, en dit was echt de zwanenhals, het knelpunt en het struikelblok, de schakelaar naar de resets van de 74-393. Die hoort er niet te zitten maar ik kreeg het onmogelijk aan de praat als de resets waren doorverbonden met de desbetreffende Q2 van de 7474. Waarom dat zo was weet ik niet.
Desondanks bleef het toch mogelijk om een aantal verschillende instel frequenties te maken via de schakelaars bij D2-D9, weliswaar niet als hét Output signaal op de scope rechtsboven, maar op de scope daaronder. Dit komt omdat LB eigenlijk deels 'gefopt' is. Het door mij gewijzigde RC boven de transistors aldaar zorgt voor de frequentie input naar de 'buffer' 7474 voor zover ik gemerkt heb. De toevoer frequentie naar de varactor maakt amper tot geen verschil in mijn configuratie maar het was al een hele klus om de verschillende blok frequenties in beeld te krijgen en dat is toch redelijk gelukt. Het moeilijkste was om de vier kwadranten in samengebonden toestand te laten oscilleren. Apart als losse secties viel dat nogal mee. De eerder genoemde en toegevoegde 393 reset-afkoppel-schakelaar duurde het langst om te vinden als noodverbandje voor de samengebonden oscillatie en dat had veel weg van een video-spelletje zoals pacman of mario waar je na veel pieken in de kast te hebben gegooid bepaalde routes weet te vinden.
Dat zegt al genoeg over zo'n simulatie, maar ja, deze kost geen knaken maar is in principe gratis.
De buffer lijkt nu trouwens weer verwijderd te kunnen worden maar ik sluit de PT hiermee af.

Is best leerzaam geweest dit projectje, bevat 'aparte' componenten en er zit veel theorie achter en hoewel ik daar geen hele studies van maak komt er iedere keer wat bij.
.

[ Voor 14% gewijzigd door kitao op 15-05-2019 06:58 . Reden: typo's ]
